总说明1 概述绵玄路是绵竹重要的县道公路，沿线经过绵竹城区、遵道镇通至金花镇，也是绵竹沿山经济开展、旅游开发的重要通道。
“5.12”特大地震使该路受到严重破坏，遵道镇、金花镇境内破坏尤为严重，原砼路面板块断裂、沉陷、山体滑坡、路基缺陷、桥涵损毁、交通工程设施损坏。
在?绵竹市汶川地震灾后恢复重建根底设施建设规划〔2021－2021〕?交通网络布局调整中明确提出绵玄路绵竹至遵道段8公里按一级公路改建，沥青混凝土路面。
本工程对遵道、金花镇灾后重建意义重大，急需进展道路恢复，完善功能结构。
我公司受绵竹市交通局委托，经实地踏勘，资料搜集，对该路段进展路面改建设计，以确保道路满足使用要求。
1.1任务依据公路工程技术标准?〔JTG B01—2003〕国家部委有关的技术标准和标准。
1.2设计标准根据中华人民共和国行业标准JTG B01-2003?公路工程技术标准?，并结合公路现状，分段实施改造设计，工程采用以下技术指标：公路等级：一级公路；设计速度： 60km/h路基宽度： 22m行车道宽度： 4×3.75m中间带宽度： 2.5m中央分隔带宽度： 1.5m硬路肩宽度： 2×2.25m路面结构类型：水泥混凝土路面路拱横坡： 2%超高方式：绕中央分隔带边缘旋转汽车荷载等级：公路—Ⅰ级涵顶横向宽度：与路基同宽设计洪水频率：路基及大、中、小桥、涵洞及小型排水构造物1/100 地震动峰值加速度： 0.15g1.3测设简况，设计方案拟定和推荐方案确实定测设简况根据工程相关规划资料，在1:5000地形图上，进展方案初拟工作；外业测量前组织路线、路基路面等技术人员人员进场实地踏勘，并根据踏勘成果拟定路线方案。
首先对拟定的路线线位进展全线实地放线，并完成了相应的路线、路基、地质、桥涵、筑路材料以及经济等方面的测量与调查工作。
在进展测量的同时，各专业组对本路段进展广泛、全面的根底资料收集、调查和勘测工作，实测了有关控制点坐标，收集了沿线有关城镇、水电、路网规划资料。
道路部分施工图纸设计说明
道路部分施工图纸设计说明（一）一、设计依据及主要资料1、2010年3月宁国经济技术开发区规划建设局发给我院的工作函；2、甲方提供的规划路图图及地形（电子图）；3、本院编制的《安徽宁国经济技术开发区河沥溪园区宜黄东侧用地规划修改方案（讨论稿）（2010.3）》4、本院设计的《宁国经济技术开发区河沥溪园区八里路（三号路—滨口路〈工程施工图〉文本（2008年3月）。
5、甲方提供的宜黄线公路与规划七号路接顺处实测标高；6、本院编制的《宁国经济技术开发区河沥溪园区七号路（宜黄线~十二号路工程》、初步设计文本。
7、2010年5月19日关于《宁国经济开发区河沥溪园区七号路》（宜黄线~十二号路工程》、初步设计的评审会相关精神及会议纪要。
8、《宁国市城市总体规划》文本（安徽省城乡规划设计研究院2008年1月）9、本院现场踏勘成果。
10、《城市道路设计规范》（CJJ37-90）11、《城镇道路工程施工与质量验收规范》（CJJ1-2008）；12、《城市道路和建筑物无障碍设计规范》（JGJ50-2001）；13、《公路路基设计规范》（JTGD30—2004）；14、《公路水泥混凝土路面设计规范》（JTG DO40-2002）；15、《道路交通标志与标线》（GB5768—2009）；二、主要技术指标：1、设计道路等级：城市支路Ⅲ级。
2、设计计算荷载：汽车BZZ-100标准轴线。
3、设计车速：V=30Km/B。
4、设计年限：水泥混凝土路面，T=20年。
三、设计内容及变更1、平面设计：本次设计的七号路（宜黄线~十二号路）为宁国经济技术开发区河沥溪园区内规划道路，全长约0.875KM，道路路段红线宽度18 m，定性为城市支路，设计道路由西北向东南依次与宜黄线、八里路、十二号路相交，道路全线设一处平曲线，半径为R500，根据初设会审相关意见，其中与宜黄线采用近期与现状道路边线接顺的方式，与八里路和十二号路交叉口不属于本次设计范围，详见相关设计。
道路工程施工图纸说明
道路工程施工图纸说明一、施工图纸概述道路工程施工图纸是道路工程设计方案的具体实施文件，是工程施工组织的依据，施工单位按照施工图纸细部内容和要求进行施工。
施工图纸的编制标准是依据国家相关规范和标准进行编制，保证工程施工的质量和安全。
二、施工图纸内容1. 总图总图是对整个工程的布局和整体情况进行展示的图纸，包括工程的位置、范围、主要技术参数等内容，是施工单位了解工程整体情况的重要依据。
2. 平面图平面图是对工程在水平面上的布局进行展示的图纸，包括道路的线型、宽度、坡度等内容，这是施工单位进行道路铺设的重要依据。
3. 纵断面图纵断面图是对道路在垂直方向上交通道路的布置进行展示的图纸，包括道路的高程、坡度、边坡、绿化带等内容，这是施工单位进行道路修整和排水的重要依据。
4. 剖面图剖面图是对工程的各部分构造进行展示的图纸，包括路基、路面、排水设施、交通标志等部分的构造和尺寸，这是施工单位进行道路施工和设施安装的重要依据。
5. 细部图细部图是对工程各部分重点细节进行展示的图纸，包括交叉口、排水口、桥梁、隧道等部分的构造和尺寸，这是施工单位进行关键部位施工的重要依据。
三、施工图纸注意事项1. 各类图纸之间的一致性和合理性，各图之间的衔接关系要清晰明了，确保施工单位能够准确理解图纸内容。
2. 施工图纸要与设计文件、规范标准等相关资料相互协调，确保施工的质量和安全。
3. 施工图纸中应明确标注材料、尺寸、偏差等内容，保证施工单位按照要求进行施工。
4. 施工图纸中应详细标注安全防护措施、施工工序、质量检测等内容，确保工程施工中的安全和质量。
四、施工图纸的保存和使用1. 施工图纸应由设计单位归档保存，并定期进行备份和更新，以便工程施工过程中需要提供参考。
2. 施工单位在施工前应认真阅读和理解施工图纸内容，结合实际情况进行施工组织。
3. 施工单位在施工过程中如有发现施工图纸内容与实际情况不符的情况，应及时向设计单位反馈，共同协商解决。
公路工程施工图设计
公路工程施工图设计一、概述公路是连接城乡和各个地区的重要交通工具，对于国家的经济发展起着至关重要的作用。
在公路建设中，施工图设计是至关重要的一环，它直接关系到工程的质量和完成进度。
公路工程施工图设计是在初步设计基础上进行的详细设计，是供施工单位进行施工的依据。
本文将就公路工程施工图设计的相关内容进行阐述。
二、公路工程施工图设计的内容1.项目概况在进行公路工程施工图设计时，首先需要了解整个工程的概况，包括工程的位置、用地情况、地理条件、环境因素等。
只有充分了解了这些基本信息，才能进行详细的设计。
2.线路设计线路设计是公路工程设计的重点和难点之一。
在线路设计中，需要考虑道路的线型、纵断面、横断面、以及设计速度、坡度、水平曲线、垂直曲线等因素。
线路设计的合理性直接关系到道路的安全性和舒适性。
3.交通标志和标线设计交通标志和标线设计是公路工程中的重要内容之一。
在设计中需要考虑道路的标志设置、标线绘制、交通信号灯、交通导向牌等内容。
合理设置交通标志和标线可以有效提高道路的通行效率和安全性。
4.桥梁设计在公路工程中，往往需要建造一些桥梁来跨越河流、山谷等障碍物。
桥梁设计是公路工程设计中的重点之一，需要考虑桥梁的类型、桥面结构、桥墩形式、桥体材料等因素。
合理的桥梁设计可以确保桥梁的安全性和承载能力。
5.排水设计在公路工程设计中，排水设计是一个很重要的环节。
在设计中需要考虑道路的排水系统、排水管道、排水沟、涵洞等。
合理的排水设计可以有效避免道路因积水导致的安全隐患。
6.绿化设计绿化设计是公路工程中的重要内容之一。
在设计中需要考虑道路的绿化带、草坪、花坛、树木等。
合理的绿化设计可以美化道路环境，改善空气质量，提升城市形象。
7.材料技术要求在公路工程施工图设计中，需要明确道路所用材料的技术要求，包括沥青混凝土、水泥混凝土、碎石路基等。
只有按照规定的材料技术要求进行设计，才能确保道路的质量。
8.施工工艺在进行公路工程施工图设计时，需要考虑到施工中的工艺流程、施工方法、工期安排等，只有合理的施工工艺才能确保工程的质量和进度。
路网工程-5号上山路交通工程施工图设计说明

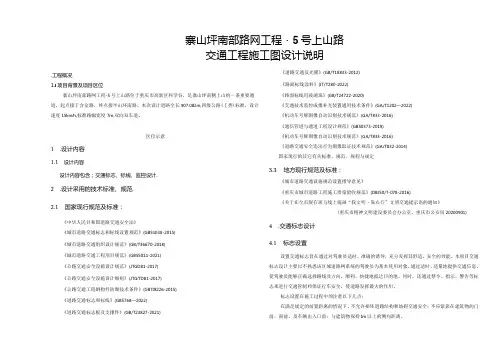

寨山坪南部路网工程・5号上山路交通工程施工图设计说明.工程概况1.l项目背景及项目区位寨山坪南部路网工程-5号上山路位于重庆市高新区科学谷，是寨山坪南侧上山的一条重要通道，起点接于含金路，终点接半山环南路。
本次设计道路全长907.082m,四级公路(［类)标准，设计速度15km∕h,标准路幅宽度7m,双向双车道。
区位示意1.设计内容1.1设计内容设计内容包含；交通标志、标线、监控设计.2.设计采用的技术标准、规范2.1国家现行规范及标准：《中华人民共和国道路交通安全法》《城市道路交通标志和标线设置规范》(GB51038-2015)《城市道路交通组织设计规范》(GB/T36670-2018)《城市道路交通工程项目规范》(GB55011-2021)《公路交通安全设施设计规范》(JTGD81-2017)《公路交通安全设施设计细则》(JTG∕TD81-2017)《公路交通工程钢构件防腐技术条件》(GBTI8226-2015)《道路交通标志和标线》(GB5768—2022)《道路交通标志板及支撑件》(GB/T23827-2021)《道路交通反光膜》(GB/T18833-2012)《路面标线涂料》(JT/T280-2022)《路面标线用玻璃珠》(GB/T24722-2020)《交通技术监控成像补光装置通用技术条件》(GA/T1202—2022)《机动车号牌图像自动识别技术规范》(GA/T833-2016)《通信管道与通道工程设计规范》(GB50373-2019)《机动车号牌图像自动识别技术规范》(GA/T833-2016)《道路交通安全违法行为图像取证技术规范》(GA/T832-2014)国家现行的其它有关标准、规范、规程与规定3.3地方现行规范及标准：《城市道路交通设施规范设置指导意见》《重庆市城市道路工程施工质量验收规范》(DBJ50/T-078-2016)《关于在全市现有斑马线上施画“我文明・靠右行”文明交通提示语的通知》(重庆市精神文明建设委员会办公室、重庆市公安局20200901)4.交通标志设计4.1标志设置设置交通标志旨在通过对驾驶员适时、准确的诱导，充分发挥其舒适、安全的效能。
道路工程施工图设计

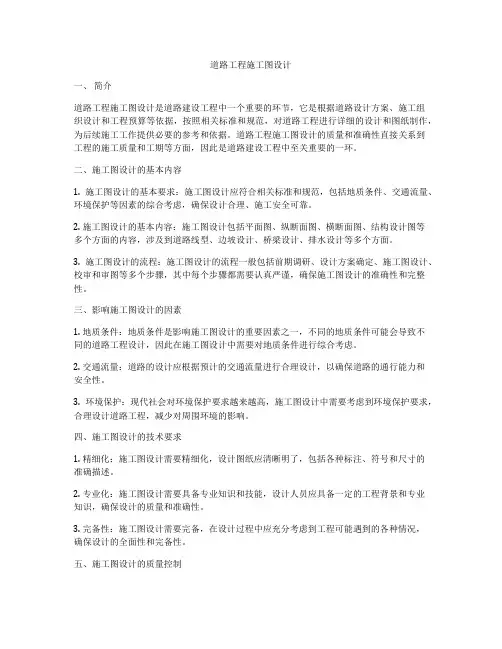

道路工程施工图设计一、简介道路工程施工图设计是道路建设工程中一个重要的环节，它是根据道路设计方案、施工组织设计和工程预算等依据，按照相关标准和规范，对道路工程进行详细的设计和图纸制作，为后续施工工作提供必要的参考和依据。
