插入式电磁流量计说明书(分体型)(2)
磁系统、插入杆、接线盒、安装底座、密封定位机构等组
成。
测量头（或测量管）：测量头（测量管）处于管道被
测流流速质点处，用来检测该点的流速。测量头（或测量
管）由绝缘材料制成的端头或者导管，在其上装有一对电
极。除电极端头或测量管内壁外，其它部分与被测流体绝
缘状态。
励磁系统：励磁系统的作用是产生一个工作磁场，它
3. 产品的型式和组成 产品的型式为插入式，与管道通过安装底座、球阀和压紧螺母、定位螺钉连接。传感器测量分测量
管型和平面电极型两种结构型式。测量管型传感器适于测量清洁介质；平面电极型适于测量介质中含有 其它杂质的液体流量测量。
4. 主要技术性能 4.1 适于测量管道通径：
DN32~3000mm； 4.2 流速测量范围：
E=H-0.5D
对于 D＞400mm 通径时，
E=H-0.121D
需要更准确找出插入深度时，可用下式计算管道直径方向，内壁到测量点的距离 Y
Y =(
2n2
)2 × R
(n +1)(2n +1)
式中，R——管道内半径。插入深度
E=H-Y
6.5 电缆的敷设和接线
电缆的敷设分明数和暗数两种。采用哪种数设要视现场具体情况而定。 图 4 为传感器和转换器之间的电气接线图。由图可知，传感器和转换器之间有两根电缆。一根是转 换器向传感器提供励磁电流的励磁线，一根是传感器向转换器输出电动势的信号线。 电缆的敷设和接线必须注意以下几 点： ①信号电缆不应于外界大电流 动力电缆近距离平行敷设。信号电 缆一般应通过穿线钢管与外界电缆 电气屏蔽。穿线钢管应与大地线连 接。 ②明敷设时，信号电缆与动力 电缆应有 1 米以上的距离。信号电 缆与励磁电缆也应保持一定距离。 穿钢管敷设时，励磁电缆也应分别 穿管。 ③传感器与转换器的距离一般 为 50 米，特殊情况需要延长电缆时， 应与本厂联系。本厂出厂所配信号 电缆和励磁电缆型号为 RWP 型双 芯聚抓乙烯绝缘屏蔽护套电缆，规 格为 2×32/0.2 外径ф8mm，长度为 15 米。如特殊要求，请在订货时向 本厂注明。 ④本厂不负责转换器供电电源 线和输出电流与频率电缆线。由于这两种电缆要求的负载电流仅仅几十到几百个毫安，而且传输距离与 现场到控制室距离有关，所以用户可根据实际需要自行准备电源和输出信号电缆。
信号与流量呈线性关系。 ◆ 流量计不仅有 0~10mA/DC 或 4~20mA/DC 标准电流输出，同时还 1~5kHz 频率输出
由于流量计（传感器）具有上述一系列优点，因而，已被广泛应用于化工、化纤、冶金、化肥、造 纸、给排水、污水处理等工业部门和农业灌溉水计量的导电液体流量测量和生产过程的自动控制。.
式计算的修正值：
L
=
8
a(
a
)
1 2
⑦
3D
式中：a——高点高度；D——管道内径。
6．4 传感器的安装
4
6.4.1 清理被测管安装底座的焊渣和毛刺。 6.4.2 关掉上游流量控制阀门或采用低压供水。 6.4.3 按图 3 所将 DN50 球阀安装到安装底座上。注意球阀的长空腔向上。检查球阀是否能全开全关。 如有问题应进行修理。将压紧螺纹座、压紧螺母和橡胶密封圈安装到球阀上。松开定位螺钉和压紧螺母， 将传感器插入插通过球阀插入被测管道。插入深度由 6.4.4 计算，并由游标卡尺或钢卷尺测量，符合要 求后，上紧压紧螺母和定位螺钉，同时应注意传感器方向标志插指向应和流体流向一致。 6.4.4 用游标卡尺或钢卷尺测量传感器电极至方向标志插之间的距离。设测得传感器电极与其方向标志插 的长度为 H，对于 D≤400mm，插入深度可由下式计算插入深度可由下式计算插入深度 E 为：
0~1m/s 至 0~10m/s，满量程在 1~10m/s 范围内连续可调。 4.3 测量精确度
当满量程流速>1m/s 时，±1.0%。 4.4 被测介质导电率：
大于 50μs/cm。 4.5 工作压力：
1.6Mpa。 4.6 电极材料：
含钼不锈钢 0Cr118Ni12Mo2Ti、哈式合金 c-276、钛 Ti 等。 4.7 测量管（测量头）材料：
起传感器和转换器相互连接作用。
安装底座：安装底座是焊接在被测管道上，用来与安
装球阀连接、插入流量计传感器的部分。
密封机构：由不锈钢材料制成的压紧螺纹座、压紧螺
母、橡胶垫圈和定位螺钉等组成，用以密封插入传感器，
使之能够承受一定的工作压力。
6 安装和使用 6.1 安装 6.1.1 安装环境的选择 ①应尽量远离具有强场的设备，如大电机、大变压器等。 ②安装场所不应有强烈的震动，管道固定牢靠。环境温度应变化不大。 ③安装环境应便于安装和维护。 6.1.2 安装位置的选择 ①安装位置必须保证管道内始终充满被测流体。 ②选择流体流动脉冲小的地方，即应远离泵和阀门、弯头等局部阻力件。 ③测量双相（固、液或气、液）流体时，应选择不易引起相分离的地方。
测量管道的流量可由下式表示
Q=B·V·A（米 3/小时）
④
式中，A——圆管道截面积，米²。由①式代入②式，则得
Q= E A
⑤
BL
由于插入式电磁流速传感器工作磁场强度和两电极的距离在制造时已经确定，同时，被测管道的截
面积也得出，所以，插入电磁流量传感器的输出电动势大小即可代表流量大小。
5.2 结构
传感器如图 2 所示，主要由测量头（或测量管）、励
阻值为无穷大，则线圈断路；如阻值为零，则线圈短路。
②电极对端子之间电阻：接线盒内端子“A、B”分别对测量头或测量管内的两电极一个为零。若一
个为无穷大或全为无穷大，均是有故障。
③绝缘电阻检查：励磁线圈、信号端子与插入杆之间电阻为无穷大。端子 C 对插入杆电阻为零。用
万用电表测量接线端子“A、B”对“C”和“X、Y”对“C”之间电阻为无穷大，端子对“C”对插入杆之
1. 产品的外形图 2. 产品的功能用途和适用范围
MGG/KL-CC 型插入式电磁流量传感器（简称传感器）和 MGG/KL-CC 型插入式 电磁流量转换器（简称转换器）配套成 MGG/KL-CC 型插入式电磁流量计（简称流量 计）用来测量输送管道内各种导电液体的体积流量。
传感器具有以下特点： ◆ 传感器内无活动部件，结构简单，工作可靠。 ◆ 插入式电磁结构可在低压或带压情况下不停水方便的安装、拆卸。因此非常适用
3
④应避免测量部位出现负压。
⑤被侧管道直径或周长容易测量，并且椭圆
度应较小。
6.1.3 直管段长度
传感器安装管道上游侧直管段长度应大于或等
于 10D，下游侧应不小于 5D（D 为被测管道通径）。
6.1.4 流量控制阀门和调节阀门
流量控制阀门应安装在传感器上游侧的被测管
道上，流量调节阀门应安装在传感器下游侧。测
由励磁线圈和铁芯所组成，它被绝缘密封到插入插内。
插入杆：由不锈钢材料制成。测量头和测量管固定在
插入插内。励磁引线和电极引线通过插入杆与被测介质密
封并连接到接线盒中。插入杆上焊有方向指示标记，用以
在安装时保证工作磁场、流速和电极连线三者互相垂直，
符合法拉第感应定律的要求。
接线盒：接线盒位于传感器上部，接线盒内接线端子
5
⑤按图 4 所示转换器和传感器端子标示符一一对应接好线。
6.6 接地
传感器产生的流量信号非常微弱，通常为微伏或毫伏级。因此，防止外界电干扰的影响是用好流量 计的一个重要因素。接地是解决电干扰影响的一个很有效的措施。 传感器接地要求主要是被测介质接地。传感器和转换器的接地端（端子“C”和流量信号电缆的金属屏蔽 网相连接，并通过插人插与被测介质连接。当被测管道是非金属管道时，为了保证良好的接地，可将传 感器接地端子直接与大地加一接地线。要求接地用电阻应小于 10Ω
6.7 使用前的准备工作
①安装接线后，正式使用前应再次检查安装、接线是否正确。 ②将传感器上游流量控制阀门打开，再打开下游流量调节阀门，使流体排放数分钟后，让含在流体 中的气体随之排放。关闭下游流量调节阀门和上游流量控制阀门，让管道内充满流体，但不流动。 ③用万用电表检查传感器以下技术指标： A 励磁端子“X”、“Y”与接地端子“C”之间电阻为无穷大。 B 接地端子“C”与插入插之间的电阻为零。 C 万用电表定在 x1KΩ档，用黑试笔指端子“C”，红笔分别指端子“A”、“B”，电阻值均为 10~30KΩ， 并且有充放电现象。
①
式中：E——感应电动势，伏；
B——磁场强度，特斯拉；
L——两电极间距离，米；
V——流过流速传感器的流速（亦即代表被测管道规定插
入点的质点流速），米/秒
K——系数。
本厂插入电磁流量传感器规定插入点有两种方法，一是插 入到被测管道的中心轴线上；二是插入到管道内壁约为管道 0.25D 处，D 为管道直径，一般小于 DN400 的管道可插到被测 管道的中心轴线上，此时流速传感器测量流速传感器测量流速 为管道最大流速，管道的平均流速应由最大流速乘以一个系数 K。
ABS 4.8 被测介质最高温度：
ABS60℃
1
4.9 外壳防护等级： 符合 GB-08-84 标准 IP68 的有关规定。
4.10 传感器输出信号： 0.2mVp-p/0.2mVp-p/。
4.11 传感器与转换器之间信号最大的传输距离 50m（特殊要求请与厂方联系） 4.12 流量计输出信号：
直流电流：0~10mA 负载电阻为 0~1kΩ； 4~20mA 负载电阻为 0~500Ω；
的工作磁场时（转换器向传感器提供励磁电流时，在励磁线圈构成的励磁系统中便产生工作磁场），相当
于导体在磁场中作切割磁力线运动。根据法拉第感应定律可知，在导体的两端产生感应电动势。此感应
电动势由接触流体的一对电极来检测。电动势的大小与磁感应强度 B、两极间距离 L 和流体的平均流速
呈正比。即

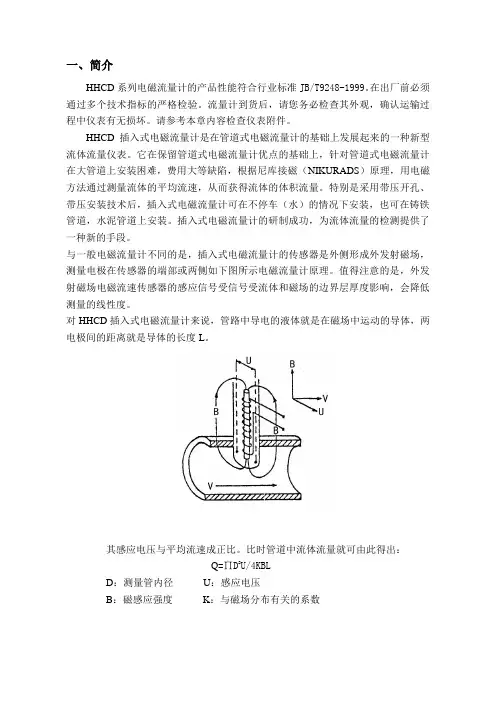

插入式流量计使用说明书详解
一、简介HHCD系列电磁流量计的产品性能符合行业标准JB/T9248-1999。
在出厂前必须通过多个技术指标的严格检验。
流量计到货后，请您务必检查其外观，确认运输过程中仪表有无损坏。
请参考本章内容检查仪表附件。
HHCD插入式电磁流量计是在管道式电磁流量计的基础上发展起来的一种新型流体流量仪表。
它在保留管道式电磁流量计优点的基础上，针对管道式电磁流量计在大管道上安装困难，费用大等缺陷，根据尼库接磁（NIKURADS）原理，用电磁方法通过测量流体的平均流速，从而获得流体的体积流量。
特别是采用带压开孔、带压安装技术后，插入式电磁流量计可在不停车（水）的情况下安装，也可在铸铁管道，水泥管道上安装。
插入式电磁流量计的研制成功，为流体流量的检测提供了一种新的手段。
与一般电磁流量计不同的是，插入式电磁流量计的传感器是外侧形成外发射磁场，测量电极在传感器的端部或两侧如下图所示电磁流量计原理。
值得注意的是，外发射磁场电磁流速传感器的感应信号受信号受流体和磁场的边界层厚度影响，会降低测量的线性度。
对HHCD插入式电磁流量计来说，管路中导电的液体就是在磁场中运动的导体，两电极间的距离就是导体的长度L。
其感应电压与平均流速成正比。
比时管道中流体流量就可由此得出：Q=∏D2U/4KBLD：测量管内径U：感应电压B：磁感应强度K：与磁场分布有关的系数1.1、检查型号和规格型号和技术规格可从电磁流量计铭牌、出厂校验单上查到，检查一下该仪表型号和技术规格是否与所定仪表型号和技术规格一致。
如果产品出现质量问题或者您在使用仪表中遇到问题需要和我公司联系时，请说明仪表的型号规格和编号，便于我们解决问题。
1.2、装箱单流量计到货时，应确认下列物件是否装箱传感器（一台）转换器（一台）（仅限分体式）使用说明书（一份）校验单（一份）合格证（一份）电缆（仅限分体式，用户定购长度）外配法兰（用户定购时配备）螺栓螺帽（用户定购时配备）密封胶（用户需现场密封时配备，一般情况出厂已密封）防爆合格证（仅限防爆型产品）1.3、贮存注意事项产品到货后，如果仪表需要存放一段较长的时间，特别要注意以下几点：1、用原包装箱好仪表，尽量保持与发运出厂前状态一样。
电磁流量计说明书
1
1.1
电磁流量计由电磁流量传感器和电磁流量转换器两大部分组成。它是根据法拉第电磁感应定律而制成的一种仪表，用于测量封闭管道中导电液体和浆液的体积流量。电磁流量计有各种输出信号供用户选择。电磁流量计应用于化工、电力、矿冶、给排水、造纸、医药、食品、环保等工业部门。
一体型电磁流量计：-25℃～+55℃
相对湿度：（5～90）%；
大气压力：（86～106）kPa.
1.4
流体电导率： 不低于5μs/cm;
公称压力： 4.0MPa DN(15、20、25、32、40、50、65、80、100、150)
1.0MPa DN(200、250、300、350、400、450、500、600、700、800、900、1000)
1.2
a.测量不受流体密度、粘度、温度、压力和电导率变化影响；
b.测量管内无阻碍流动部件，无压损，直管段要求较低。对浆液测量有独特的适应性；
c.可输出与流速成正比例的线性模拟信号或频率信号，测量范围宽；
d.采用低频方波励磁，功耗小，零点稳定。
1.3
环境温度：分体型电磁流量传感器：（-25～+55）℃ 分体型转换器：（-25～+55）℃
0.2级
0.3级
0.5级
2
DN（600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600）
0.3级
0.5级
流量范围对应的流速范围:（0.5～10）m/s
测量管材质: 304
衬里材质:软橡胶、聚氨酯橡胶、聚四氟乙烯、氟化乙炳烯
电极材质:不锈钢0Cr18Ni12Mo2Ti、哈氏合金B、哈氏合金C、钛、钽
电磁流量计操作说明书
电磁流量计操作说明书第一章引言电磁流量计是一种用于测量导电液体流量的仪器，其原理基于法拉第电磁感应定律。
本操作说明书旨在帮助用户正确操作电磁流量计，确保其正常运行并获得准确的流量测量结果。
在使用本仪器之前，请仔细阅读本说明书并按照其中的操作步骤进行操作。
第二章仪器概述2.1 外观与结构电磁流量计主体由流量传感器和转换器组成。
流量传感器通常由两个平行的电极和一对辅助电极构成，其中两个平行电极用于产生磁场，辅助电极用于测量电导率。
转换器则负责接收传感器信号并进行处理，最终将流量值输出到显示屏或其他记录设备。
2.2 规格与参数根据不同型号的电磁流量计，规格和参数会有所差异。
在使用前，请查看所购买的电磁流量计的技术手册，了解其具体规格和参数。
第三章安装与调试3.1 安装3.1.1 安装环境电磁流量计的安装环境应满足以下条件：- 温度范围：XX℃至XX℃- 相对湿度：不大于XX%- 安装位置：远离磁场干扰和强电磁波辐射源- 安装方向：尽量保持垂直安装3.1.2 安装步骤根据安装环境特点和流量计型号的不同，具体的安装步骤可能会有所差异。
请按照以下一般步骤进行操作：1) 确保安装环境符合要求。
2) 将流量计与管道连接，确保连接牢固并无泄漏。
3) 连接电磁流量计的电缆至转换器。
4) 检查安装是否正确，确保传感器与管道之间没有间隙或阻塞物。
5) 安装完成后，检查各连接部位是否紧固。
3.2 调试完成安装后，进行如下调试步骤：1) 检查电源线是否连接正确并插入可靠。
2) 按照转换器说明书设置各参数。
3) 打开阀门，使介质流经流量计。
4) 根据需要进行校准，并记录相关参数。
5) 检查转换器显示的流量值是否与实际值一致。
第四章使用与维护4.1 使用注意事项在正常使用电磁流量计时，需注意以下事项：1) 请勿撞击仪器或使用硬物敲打仪器外壳。
2) 请勿让电磁流量计接触强酸、强碱等腐蚀性物质。
3) 请勿将电磁流量计放置在温度过高或过低的环境中。
电磁流量计使用说明书

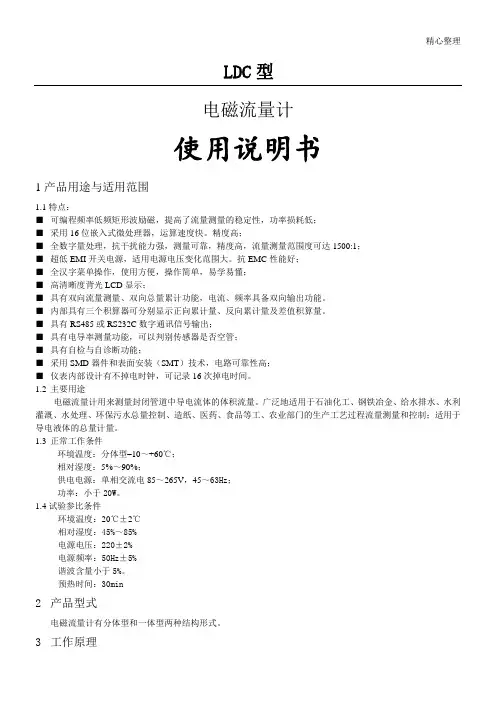

精心整理LDC 型 电磁流量计使用说明书1产品用途与适用范围1.1■ ■ 采用■ ■ 超低■ ■ ■ ■ ■ 具有■ ■ ■ 采用■ 1.2 水利1.3 1.4相对湿度：45%～85% 电源电压：220±2% 电源频率：50Hz ±5% 谐波含量小于5%。
预热时间：30min2 产品型式电磁流量计有分体型和一体型两种结构形式。
3 工作原理电磁流量计的工作原理基于法拉第电磁感应定律。
当一个导体在磁场内运动，在与磁场方向、运动方向相互垂直方向的导体两端，会有感应电动势产生。
电动势的大小与导体运动速度和磁感应强度大小成正比。
在图1-1中，当导电流体以平均流速V （s m /）通过装有一对测量电极的一根内径为D （m ）的绝缘管子流动时，并且该管子处于一个均匀的磁感应强度为B （T ）的磁场中。
那么，在一对电极上就会感应出垂直于磁场方和流动方向的电动势（E ）。
由电磁感应定律可写做（1）式：V D B E ⋅⋅=（V ） (1)通常，体积流量可以写作V Dq4π=（s m /） (2)由公式（1）和（2）可得到：smq 因此电动势可表示为：/q 可见，流量q 与电动势成正比。
图1-2 转换器电路结构电磁流量转换器一方面向电磁流量传感器励磁线圈提供稳定的励磁电流，以达到B 是个常量；同时把传感器感应的电动势放大、转换成标准的电流信号或频率信号，便于流量的显示、控制与调节。
图1-2所示为转换器电路结构。
4 技术性能指标4.1执行标准JB/T9248-1999电磁流量计。
4.2基本参数与性能指标4.2.1传感器公称通经:3、6、10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000；4.2.2流量测量范围流量测量范围上限值的流速可在0.3m/s～15m/s范围内选定,下限值的流速可为上限值的1%。
插入式电磁流量计安装说明书
插入式电磁流量计安装说明书一、插入式电磁流量计概述：Hhld插入式电磁流量计由电磁传感器和转换器组成，用于测量管道中各种导电液体的体积流量。
插入式电磁流量计通过安装底座、球阀、压紧螺母和定位螺钉与管道连接。
Hhld插入式电磁流量计可广泛应用于自来水、钢铁、石油、化工、电力、工业、水利、水利、水务、水资源中导电液体的流量测量，以及酸、碱、盐等腐蚀性导电液体的流量测量。
2、插入式电磁流量计的特点：测量可靠，抗干扰能力强体积小、重量轻、安装方便、维护量小耐腐蚀全不锈钢材质、abs全模具生产探头结构简单、牢固、无活动部件、使用寿命长数字通讯输出：rs485、rs232、hart、modbus可在不中断流程的情况下进行安装和拆卸，方便用户维护。
流量计不仅有4-20mA的电流信号输出，还有1-2000hz的频率输出较一般电磁流量计的制造成本和安装费用低，特别适合大中口径管道流量测量测量范围大，测量不受温度、密度、压力、粘度、导电率等变化的影响，压力损失为零它采用先进的加工技术、固态封装、耐振动、使用寿命长等特点，使仪器具有良好的测量精度和稳定性三、插入式电磁流量计主要技术性能指标：介质温度：0-80℃，功耗：<20VA，测量精度：2.5级，工作压力：<1.6Mpa，连接方式：法兰连接流速测量范围：（0.05-10）m/s测量管道直径：dn（32-2000）mm四、插入式电磁流量计安装：1。
安装环境的选择尽量远离含强酚水的设备，如大型电机、大型变压器等；安装现场无强烈振动，管道固定牢固，环境温度变化不大；安装环境应便于安装和维护。
2、安装位置的选择安装位置必须保证管道内始终充满被测流体；选择流体流动脉动小的地方，即远离泵、阀门、弯头等局部阻力部位；测量两相（固体、液体或气体、液体）流体时，应选择不易引起相分离的地方；测量部位应避免负压；被侧管道直径或周长容易测量，并且椭圆度应较小。
3.直管段要求传感器安装管道上游侧直管段长度应大于或等于10d，下游侧应不小于5d（d代表被测管道通径）。
电磁流量计安装使用说明书
1 安全指南
1 安全指南
1.1 用途
• 本测量设备仅用于测量密闭管道中导电介质的流量。测量去离子水时，介 质的最小电导率为 20 μS/cm。对于大部分液体，测量时需要的最小电导率 可为 5 μS/cm。 • 除本文指定用途外，其它任何用途均会对人员和整个测量系统的安全造成 威胁，禁止使用。 • 制造商对由于不恰当使用或用于非指定用途而引起的损坏不承担责任。
-4-
1000系列电磁流量计 1000系列电磁流量计 2.1工作原理
法拉第感应定律（指的是当导体通过磁场时会在导体内部产生感应电势）即 为电磁流量计测量的基础原理。这种测量原理可应用于具有导电性的流体，该 流体流入磁场垂直于流体方向的管道，在流体中感应生成的电势可利用对称布 置的两个电极进行测量。信号电压UE与磁感应强度B，电极间距D以及流体平均 速度v成正比。由于磁感应强度B与电极间距D为常量，所以信号电压UE与平均 流速v成正比。用于计算体积流速的等式表明信号电压UE与体积流量成线性正 比。
-6-
1000系列电磁流量计 2.4电磁流量计的主要技术参数 2.4.1 标准型和高精度型技术参数
型号
TK1100标准型系列
TK1200高精度系列
口径
DN3-DN2200
DN10-DN1200
精度
0.5%
0.2%，0.3%
安装方式
夹持，法兰
夹持，法兰
重复性 测量范围
0.1% 0-12m/s(流量单位可改变)
-7-
1000系列电磁流量计
2.4.2 卫生型和电池供电型技术参数
型号 口径 精度
TK1300卫生型系列 DN3-DN150 0.2%，0.5%
TK1500电池供电系列 DN10-DN1200 0.5%
LF600_602插入式电磁流量计使用手册
第一部分L D C插入式电磁流量计 (1)一、特点 (1)二、工作原理 (1)三、主要技术参数 (1)四、结构与安装尺寸 (4)五、接线端子板图 (10)六、L F600、L F602转换器键盘与显示 (12)七、LF600、LF602与外部仪表连接 (12)八、使用注意事项 (13)第二部分L F600电磁流量转换器操作指南 (15)L F600系列电磁流量转换器菜单 (15)模式转换 (16)键操作 (18)菜单设置 (23)第三部分用户须知 (32)保管及保用期限 (32)开箱 (32)第一部分 LDC插入式电磁流量计LDC型插入式电磁流量计是由LDGC型插入式电磁传感器（简称传感器）与电磁流量转换器配套组成的，其安装方式为有截止阀型。
适用于测量电导率大于5μs/cm的导电液体的体积流量，可广泛应用于自来水、石油、化工等行业大中型管道流体流量的测量，并且特别适用于冶金、造纸及污水处理等行业中流体流量的测量。
一. 特点插入式电磁流量计除具有一般电磁流量计的特点外，还具有其自身独特的优点：1.结构简单，无可动部件，使用寿命长。
2.体积小，重量轻，安装方便，维护量小。
3.有截止阀型插入式电磁流量计实现了不断流即可安装、拆卸，方便用户维护、检修。
4.测量时不受被测管道材质的影响。
5.不需要衬里，不需要接地环。
二. 工作原理用一个长杆将一个小的电磁传感器插入管道中，当转换器向传感器提供励磁电流时，在铁芯和线圈构成的励磁系统中便产生工作磁场。
当被测液体垂直流过传感器工作磁场时，相当于导体在磁场中作切割磁力线运动，因此在导体中便产生感应电动势。
此电动势由传感器的一对电极输出。
根据法拉第电磁感应定律可知，电动势E的大小与磁感应强度B，两极间的距离d和流体的平均流速V的乘积成正比，即：E = B d V式中：B—磁感应强度（ T ）流量：Q = 3600V F(m3/h)d—电极间距（ m ）则：Q = 3600FB d E (m3/h)V一流体平均流速（m／s ）F一导管内截面积( m2 )因为对于同一台流量计d、F、B均是固定值，所以流量Q（或流速V），与感应电动势E的大小成正比。
电磁流量计说明书
一、概述智能电磁流量计由传感器和转换器两部分构成。
它是基于法拉第电磁感应定律工作的，用来测量电导率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。
除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。
广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。
二、工作原理根据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流量成正比例，其值为：E=KBVD式中：Ｅ－感应电势；Ｋ－与磁场分布及轴向长度有关的系数；Ｂ－磁感应强度；Ｖ－导电液体平均流速；Ｄ－电极间距；（测量管内直径）传感器将感应电势E作为流量信号，传送到转换器，经放大，变换滤波用一系列的数字处理后，用带背光的点阵式液晶显示瞬时流量和累积流量。
转换器有4～20mA输出，报警输出及频率输出，并设有RS－485等通讯接口，并支持HART和MODBUS协议。
三、产品特点●全数字量处理，抗干扰能力强，测量可靠，精度高、流量测量范围可达150：1●超低EMI开关电源，适用电源电压变化范围大，抗EMI性能好。
●采用16位嵌入式微处理器，运算速度快,精度高，可编程频率低频矩形波励磁，提高了流量测量的稳定性，功耗低。
●采用SMD 器件和表面贴装（SMT）技术，电路可靠性高。
●管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
●在现场可根据用户实际需要在线修改量程。
●测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。
●高清晰度背光LCD 显示，全中文菜单操作，使用方便，操作简单，易学易懂。
●具有RS485、RS232、Hart 和Modbus 等数字通讯信号输出。
（选配）●具有自检与自论断功能。
电磁流量计说明书
电磁流量计：电磁流量计（Electromagnetic Flowmeters，简称EMF）是20世纪50~60年代随着电子技术的发展而迅速发展起来的新型流量测量仪表。
电磁流量计是应用电磁感应原理，根据导电流体通过外加磁场时感生的电动势来测量导电流体流量的一种仪器。
仪表介绍：结构电磁流量计的结构主要由磁路系统、测量导管、电极、外壳、衬里和转换器等部分组成。
磁路系统：其作用是产生均匀的直流或交流磁场。
直流磁路用永久磁铁来实现，其优点是结构比较简单，受交流磁场的干扰较小，但它易使通过测量导管内的电解质液体极化，使正电极被负离子包围，负电极被正离子包围，即电极的极化现象，并导致两电极之间内阻增大，因而严重影响仪表正常工作。
当管道直径较大时，永久磁铁相应也很大，笨重且不经济，所以电磁流量计一般采用交变磁场，且是50HZ工频电源激励产生的。
测量导管：其作用是让被测导电性液体通过。
为了使磁力线通过测量导管时磁通量被分流或短路，测量导管必须采用不导磁、低导电率、低导热率和具有一定机械强度的材料制成，可选用不导磁的不锈钢、玻璃钢、高强度塑料、铝等。
电极：其作用是引出和被测量成正比的感应电势信号。
电极一般用非导磁的不锈钢制成，且被要求与衬里齐平，以便流体通过时不受阻碍。
它的安装位置宜在管道的垂直方向，以防止沉淀物堆积在其上面而影响测量精度。
外壳：应用铁磁材料制成，是分配制度励磁线圈的外罩，并隔离外磁场的干扰。
衬里：在测量导管的内侧及法兰密封面上，有一层完整的电绝缘衬里。
它直接接触被测液体，其作用是增加测量导管的耐腐蚀性，防止感应电势被金属测量导管管壁短路。
衬里材料多为耐腐蚀、耐高温、耐磨的聚四氟乙烯塑料、陶瓷等。
转换器：由液体流动产生的感应电势信号十分微弱，受各种干扰因素的影响很大，转换器的作用就是将感应电势信号放大并转换成统一的标准信号并抑制主要的干扰信号。
其任务是把电极检测到的感应电势信号Ex经放大转换成统一的标准直流信号。
12.FE-I插入式 电磁流量计
连接传感器与转换显示器采用两根RVVP型双芯单屏蔽电缆，其 接线请参照图（四）接线标识： SIG1 SIG2 -------信号 CD1 CD2---------励磁 SIGCND------------接地
1 组成插入式电磁流量计：插入式电磁流量传感器必须 与电磁流量转换显示器配套组成电磁流量计才能实现和 完成流量测量任务。 用户在向我公司订购FE型插入式电磁流量传感器时，应 一起配套订购电磁流量转换器。 2 由于插入式电磁流量传感器出厂时只能在某一固定水 流量管道（本公司是在内径D0=400mm管道）进行流量 精确度校验，而用户管道不一定与此相同，所以就有一 个流量上限值如何确定的问题。为此请用户先了解下表 ——几种常用管道内径、平均流速（m/s）、体积流量 （m3/h）的对照表。
经过计算，当DN=600mm时，β0.5= 0.049 ＞0.015，即必须修正。修正方法也是修正出厂时的仪表系数。为消除这一修正并缩短插入杆长度，我们推
注意：用户请将插入式电磁流量传感器电极置于管道平均流速处。
选型表
FE-I
100
S
M
2
FE-I
通径
100
组合类型
S
L
M
T
D
电极材料
P
N
HC
HB
0
输出方式
7.4 当用户将插入式电磁流量传感器电极置于管道中心线处时电极检测的是管道的最大流速Vmax，因此必须将最大流速换算为平均流速Vcp。圆管
道紊流条件下两者有如下关系：
Vcp=K1Vmax --------（4）
式中；K1＜1 是与流体雷诺数ReD有关的系数，其值为：
---------- （5）
而
n=1.66lgReD
