地下室防水工程读图将图PPT
PBC-328非固化改性沥青防水涂料 PMH（HDPE）-3080预铺反粘型防水卷材
二、技术要求-2.使目用录材料
SAM-920自粘聚合物改性沥青防水卷材
二、技术要求-3.工目艺录工法
1.施工工艺流程 施工准备→基层处理→弹基准线→大面铺设自粘胶膜防水卷材→搭
接边处理→检查验收→保护层施工
2.操作要点及技术要求 1、基层要求：基层应坚实、平整、干燥、无明水，不起皮、不起砂，施 工前清理、清扫干净。 2、铺设第一幅预铺反粘卷材时，先将卷材定位空铺在基面上，且卷材底 膜（HDPE）朝向基层，细心校正卷材位置。第二幅卷在在长边方向与第 一幅卷材的搭接按照搭接指导线进行，搭接宽度不小于80mm。但不能超 过搭接指导线；搭接时掀开卷材搭接处的隔离膜，保证搭接处干净、干燥 没有灰尘，用压辊压实卷材搭接边，挤出搭接边气泡，紧密压实粘牢。
带宽度为160mm，具体构造形式见下图：
≥80
≥80
对拼粘结胶带
二、技术要求-3.工目艺录工法
2.操作要点及技术要求 5、卷材修补 已经施工完毕的卷材防水层，若在后道工序中检查出防水层上有破损之处，必 须立即用黑色记号笔做出明显标记，以便随后修补。1.2mm厚PMH预铺反粘防 水卷材上的任何穿透性破损点处，在支立模板、浇筑混凝土前必须得到妥善的 修补。采用单面自粘胶带（防粘颗粒层盖口条）粘贴在破损处。修补完成后应 对修补质量进行仔细检查，确保卷材的修补质量。
二、技术要求-3.工目艺录工法
2.操作要点及技术要求
4、卷材搭接 （1）长边粘结搭接 1.2mm厚PMH预铺反粘防水卷材长边预留80mm宽范围，只涂布自粘胶膜层， 上覆涂硅隔离膜作为自粘搭接边，将材料长边对准后可撕去隔离膜进行粘接搭 接。具体构造形式见下图：
≥80
预留粘接边
（2）短边对拼粘结
采用对拼粘接胶带将相邻两幅材料短边齐头粘接一起形成完整连续防水层，胶
谢谢！
THANK YOU
二
技术要求
1. 防水做法 2. 使用材料 3. 工艺工法
二、技术要求-1.防目水录做法
地下室底板防水做法 地下室侧墙防水做法
二、技术要求-1.防目水录做法
二、技术要求-1.防目水录做法
二、技术要求-1.防目水录做法
二、技术要求-2.使目用录材料
地下室底板防水卷材：底板防水卷材材料选用东方雨虹PMH （HDPE）-3080预铺反粘型防水卷材；侧墙非固化改性沥青选用 东方雨虹的PBC-328非固化改性沥青防水涂料；侧墙防水卷材选用 东方雨虹SAM-920自粘聚合物改性沥青防水卷材。
杭州城市公司义务金茂府二标段项目—— 底板防水卷材交底
项目工程部 2020年4月5日
目录
一．工程概况 二．技术要求 三．读讲总结
目录
一、工程概况
项目效果图
目录
本工程包括高层13#楼，建筑层 数26层，建筑面积14399.14 m²；高 层14#楼，建筑层数26层，建筑面积 14770.44 m²；高层15#楼，建筑层数 27层，建筑面积 12096.78 m²；高层 16#楼，建筑层数27层，建筑面积 12980.03 m²；高层17#楼，建筑层数 26层，建筑面积 16913.47 m²；高层 18#楼，建筑层数27层，建筑面积 11853.67m²；高层19#楼，建筑层数 27层，建筑面积 12127.36m²；高层 20#楼，建筑层数26层，建筑面积 7530.46m²；高层21#楼，建筑层数 27层，建筑面积 11888.31m²；高层 22#楼，建筑层数26层，建筑面积 7534.30m²；该工程的结构形式为现 浇钢筋混凝土框架、剪力墙结构， 楼屋盖系统采用现浇梁板式钢筋混 凝土楼屋盖。结构使用年限50年。
破损处
补丁
大面卷材
二、技术要求-3.工目艺录工法
2.操作要点及技术要求 6、自检、验收 （1）卷材之间的搭接缝，应压实粘牢、封闭严密，不得有褶皱、孔洞、翘边 等缺陷。 （2）自检合格后报请总包、监理及建设方按照国标规范验收，验收合格后及 时进行后续工序的施工。
三
读讲总结
二、读讲总结 目 录
1、“样板先行”制度：在大面积防水施工之前严格遵守“样板先行”制度，样 板做出 之后及时组织监理、质量、技术、工程、等相关部门进行验收，验收合格后 所有工序均 按“样板”执行。 2、落实责任制：划分施工区域负责人，按照各专业指定相关区域的技术、质量、 负责 人，区域负责人对其施工范围内的防水质量负责。 3、工序联检制度：防水施工过程中严格按照项目的工序联检制度进行工序交接，下道 工序必须在上道工序自检合格后方可进行。
二、技术要求-2.使目用录材料
SAM-920自粘聚合物改性沥青防水卷材
二、技术要求-3.工目艺录工法
1.施工工艺流程 施工准备→基层处理→弹基准线→大面铺设自粘胶膜防水卷材→搭
接边处理→检查验收→保护层施工
2.操作要点及技术要求 1、基层要求：基层应坚实、平整、干燥、无明水，不起皮、不起砂，施 工前清理、清扫干净。 2、铺设第一幅预铺反粘卷材时，先将卷材定位空铺在基面上，且卷材底 膜（HDPE）朝向基层，细心校正卷材位置。第二幅卷在在长边方向与第 一幅卷材的搭接按照搭接指导线进行，搭接宽度不小于80mm。但不能超 过搭接指导线；搭接时掀开卷材搭接处的隔离膜，保证搭接处干净、干燥 没有灰尘，用压辊压实卷材搭接边，挤出搭接边气泡，紧密压实粘牢。
带宽度为160mm，具体构造形式见下图：
≥80
≥80
对拼粘结胶带
二、技术要求-3.工目艺录工法
2.操作要点及技术要求 5、卷材修补 已经施工完毕的卷材防水层，若在后道工序中检查出防水层上有破损之处，必 须立即用黑色记号笔做出明显标记，以便随后修补。1.2mm厚PMH预铺反粘防 水卷材上的任何穿透性破损点处，在支立模板、浇筑混凝土前必须得到妥善的 修补。采用单面自粘胶带（防粘颗粒层盖口条）粘贴在破损处。修补完成后应 对修补质量进行仔细检查，确保卷材的修补质量。
二、技术要求-3.工目艺录工法
2.操作要点及技术要求
4、卷材搭接 （1）长边粘结搭接 1.2mm厚PMH预铺反粘防水卷材长边预留80mm宽范围，只涂布自粘胶膜层， 上覆涂硅隔离膜作为自粘搭接边，将材料长边对准后可撕去隔离膜进行粘接搭 接。具体构造形式见下图：
≥80
预留粘接边
（2）短边对拼粘结
采用对拼粘接胶带将相邻两幅材料短边齐头粘接一起形成完整连续防水层，胶
谢谢！
THANK YOU
二
技术要求
1. 防水做法 2. 使用材料 3. 工艺工法
二、技术要求-1.防目水录做法
地下室底板防水做法 地下室侧墙防水做法
二、技术要求-1.防目水录做法
二、技术要求-1.防目水录做法
二、技术要求-1.防目水录做法
二、技术要求-2.使目用录材料
地下室底板防水卷材：底板防水卷材材料选用东方雨虹PMH （HDPE）-3080预铺反粘型防水卷材；侧墙非固化改性沥青选用 东方雨虹的PBC-328非固化改性沥青防水涂料；侧墙防水卷材选用 东方雨虹SAM-920自粘聚合物改性沥青防水卷材。
杭州城市公司义务金茂府二标段项目—— 底板防水卷材交底
项目工程部 2020年4月5日
目录
一．工程概况 二．技术要求 三．读讲总结
目录
一、工程概况
项目效果图
目录
本工程包括高层13#楼，建筑层 数26层，建筑面积14399.14 m²；高 层14#楼，建筑层数26层，建筑面积 14770.44 m²；高层15#楼，建筑层数 27层，建筑面积 12096.78 m²；高层 16#楼，建筑层数27层，建筑面积 12980.03 m²；高层17#楼，建筑层数 26层，建筑面积 16913.47 m²；高层 18#楼，建筑层数27层，建筑面积 11853.67m²；高层19#楼，建筑层数 27层，建筑面积 12127.36m²；高层 20#楼，建筑层数26层，建筑面积 7530.46m²；高层21#楼，建筑层数 27层，建筑面积 11888.31m²；高层 22#楼，建筑层数26层，建筑面积 7534.30m²；该工程的结构形式为现 浇钢筋混凝土框架、剪力墙结构， 楼屋盖系统采用现浇梁板式钢筋混 凝土楼屋盖。结构使用年限50年。
破损处
补丁
大面卷材
二、技术要求-3.工目艺录工法
2.操作要点及技术要求 6、自检、验收 （1）卷材之间的搭接缝，应压实粘牢、封闭严密，不得有褶皱、孔洞、翘边 等缺陷。 （2）自检合格后报请总包、监理及建设方按照国标规范验收，验收合格后及 时进行后续工序的施工。
三
读讲总结
二、读讲总结 目 录
1、“样板先行”制度：在大面积防水施工之前严格遵守“样板先行”制度，样 板做出 之后及时组织监理、质量、技术、工程、等相关部门进行验收，验收合格后 所有工序均 按“样板”执行。 2、落实责任制：划分施工区域负责人，按照各专业指定相关区域的技术、质量、 负责 人，区域负责人对其施工范围内的防水质量负责。 3、工序联检制度：防水施工过程中严格按照项目的工序联检制度进行工序交接，下道 工序必须在上道工序自检合格后方可进行。
合集下载
地下室防水施工技术(PPT课件)
地下室防水的重要性保护建筑结构防止地下水渗入地下室是建筑物的重要组成部分，防水工程能够保护建筑结构不受水分侵蚀，延长建筑使用寿命。
保障室内环境地下室防水的设计原则以防为主，以排为辅地下室防水设计应遵循以防为主，以排为辅的原则，通过有效的防水措施阻止水分进入地下室。
多道设防，刚柔相济采用多道设防的防水设计，结合刚性防水和柔性防水材料的优点，提高防水效果。
因地制宜，综合治理根据地下室所处的地质、水文条件以及建筑物的重要性等因素，制定针对性的防水设计方案。
地下室防水施工规范与标准施工前准备防水材料选择施工工艺流程质量检查与验收常用防水材料介绍沥青类防水材料高聚物改性沥青防水卷材合成高分子防水卷材材料性能比较与选择依据材料采购、储存及检验要求采购防水材料时，应向生产厂家或经销商索要产品合格证和检验报告等相关资料，并检查其是否齐全、有效。
防水材料应存放在干燥通风的室内，避免阳光直射和雨淋。
不同种类的防水材料应分类存放，并设置明显的标识牌。
在使用前应对防水材料进行抽样检验，确保其符合设计要求和国家相关标准规定。
对于不合格的防水材料，应及时进行更换或退货处理。
基层处理及要求01020304010204涂膜防水层施工流程基层清理干净后，涂刷基层处理剂；在基层处理剂干燥后，按照设计要求涂刷防水涂料，先涂刷立面后涂刷平面；涂刷时应分层进行，每层涂刷厚度应均匀一致，不得漏刷；前一层涂层干燥成膜后方可进行下一层的涂刷，直至达到设计要求的涂层厚度。
03卷材防水层铺设技巧穿墙管处理在管道穿过地下室墙体或底板时，应设置套管，并在套管与管道之间填充防水材料，确保管道穿越处的防水性能。
变形缝处理采用中埋式止水带、外贴式止水带或遇水膨胀止水条等高分子材料，确保变形缝处的防水效果。
施工缝处理在地下室施工过程中，应尽量减少施工缝的数量。
对于不可避免的施工缝，应设置钢板止水带或橡胶止水带，确保施工缝处的防水效果。
变形缝、穿墙管等特殊部位处理1 2 3阴阳角处理交接处处理穿墙螺栓处理阴阳角、交接处等细节处理预防措施和应急处理方案预防措施在地下室施工过程中，应加强现场管理和质量控制，确保防水材料的质量和施工质量符合要求。
地下室防水施工ppt课件
二、施工工艺
6、细部做法 （4）筏板后浇带防水节点
后浇带封闭时间： 1)沉降后浇带：在高层结构主体封顶后，根据沉降观 测记录，由设计单位确认后方可封闭。 2)收缩后浇带：应在其两侧混凝土龄期达到45d后封闭。 后浇带施工： 1)封闭后浇带的混凝土应采用比两侧混凝土强度等级 高一级的补偿收缩混凝土。 2)施工时，后浇带两边墙、梁、板必须支撑好，直到 后浇带封闭且混凝土达到设计强度要求后方能拆除。 3)浇筑后其养护时间不应少于28d。
中建三局集团有限公司
CHINA CONSTRUCION THIRD ENGINEERING BUREAU GROUP CO.LTD
二、施工工艺
第2节 外墙防水
第 25 页
4、防水卷材粘贴
在需要增加附加层的部位，施工缝、变形 缝、后浇带、穿墙管等部位必须铺设防水 加强层。依据工程实际情况可先作亦可后 作。 外墙铺贴从下向上铺贴，铺贴时采取三个 人配合作业；卷材展开对准基准线试铺。
二、施工工艺
第1节 底板防水
2、涂刷基层处理剂
第9页
施工要点： 1）在已处理好的基层上，用长柄滚刷将基 层处理剂涂刷在基层表面，要涂刷均匀， 不得漏刷或漏底。 2）基层处理剂涂刷完毕，必须经过8h以上 达到干燥程度方可施行热熔法施工。
中建三局集团有限公司
CHINA CONSTRUCION THIRD ENGINEERING BUREAU GROUP CO.LTD
GB50108-2008《地下工程防水技术规范》
12J2《地下工程防水》
中建三局集团有限公司
CHINA CONSTRUCION THIRD ENGINEERING BUREAU GROUP CO.LTD
二、施工工艺
地下室防水工程做法ppt课件
质量。
防水验收
对完成的防水工程进行 验收，确保防水效果符
合要求。
地下室防水工程的分类
按防水材料分类
按施工方法分类
包括卷材防水、涂料防水、刚性防水 等。
包括外防外贴法、外防内贴法、离壁 式衬砌法等。
按防水部位分类
包括地下室底板防水、侧墙防水、顶 板防水等。
02
地下室防水工程的设计
设计原则与规范
设计原则
实施效果
地下室各区域均无渗漏现象，满足使用要求。
失败案例分析
案例一
某办公楼地下室防水工程
工程概况
地下室设计标准较低，未充分考虑地质条件和 水文情况。
失败原因
防水材料选用不当，施工质量差，导致地下室出现多处渗漏。
失败案例分析
后果
影响地下室使用功能，造成经济损失和安全 隐患。
案例二
某医院地下室防水工程
对于发现的问题，及时进行维修 或更换受损部件，确保防水工程 的完整性。
常见问题的处理与预防措施
渗漏问题
管道堵塞
发现渗漏问题后，应立即找到渗漏源并进 行修补。预防措施包括定期检查、及时处 理裂缝等。
定期清理管道，避免杂物堆积导致堵塞。 对于已经堵塞的管道，可以使用专业工具 进行疏通。
墙面开裂
地面潮湿
对于开裂的墙面，应及时进行修补，并加 强墙面的维护保养，避免问题扩大。
保持地下室通风良好，可以使用除湿机等 设备降低室内湿度。同时，检查并处理地 面防潮层的问题。
06
地下室防水工程案例分析
成功案例介绍
案例一
某高层住宅楼地下室防水工程
工程概况
地下室面积大，深度较深，周围土壤含水量高。
防水措施
采用高性能防水混凝土，结合多道防水卷材和涂料，形成复合防水层。同时，加强细部构造处理，如穿 墙管、变形缝等。
防水验收
对完成的防水工程进行 验收，确保防水效果符
合要求。
地下室防水工程的分类
按防水材料分类
按施工方法分类
包括卷材防水、涂料防水、刚性防水 等。
包括外防外贴法、外防内贴法、离壁 式衬砌法等。
按防水部位分类
包括地下室底板防水、侧墙防水、顶 板防水等。
02
地下室防水工程的设计
设计原则与规范
设计原则
实施效果
地下室各区域均无渗漏现象，满足使用要求。
失败案例分析
案例一
某办公楼地下室防水工程
工程概况
地下室设计标准较低，未充分考虑地质条件和 水文情况。
失败原因
防水材料选用不当，施工质量差，导致地下室出现多处渗漏。
失败案例分析
后果
影响地下室使用功能，造成经济损失和安全 隐患。
案例二
某医院地下室防水工程
对于发现的问题，及时进行维修 或更换受损部件，确保防水工程 的完整性。
常见问题的处理与预防措施
渗漏问题
管道堵塞
发现渗漏问题后，应立即找到渗漏源并进 行修补。预防措施包括定期检查、及时处 理裂缝等。
定期清理管道，避免杂物堆积导致堵塞。 对于已经堵塞的管道，可以使用专业工具 进行疏通。
墙面开裂
地面潮湿
对于开裂的墙面，应及时进行修补，并加 强墙面的维护保养，避免问题扩大。
保持地下室通风良好，可以使用除湿机等 设备降低室内湿度。同时，检查并处理地 面防潮层的问题。
06
地下室防水工程案例分析
成功案例介绍
案例一
某高层住宅楼地下室防水工程
工程概况
地下室面积大，深度较深，周围土壤含水量高。
防水措施
采用高性能防水混凝土，结合多道防水卷材和涂料，形成复合防水层。同时，加强细部构造处理，如穿 墙管、变形缝等。
《地下室防水工程》课件
二、防水材料选择
弹性体防水材料
能够有效抵御地下水压力，适用于较复杂的 地下室结构。
沥青防水材料
具有良好的附着力和耐水性，适用于一般地 下室结构。
涂料防水材料
易于涂刷施工，适用于较简单的地下室结构。
地下室防水卷材
具有良好的抗渗性能和防腐蚀性能，适用于 地下室防水层的施工。
三、防水设计
1
地下室防水设计的原则
《地下室防水工程》PPT 课件
地下室防水工程对于建筑的稳定性和耐久性至关重要。本课件将介绍地下室 防水工程的背景、防水材料选择、防水设计、常见的地下室防水工程以及质 量控制等内容。
一、背景介绍
地下室防水工程在建筑工程中起着至关重要的作用，能够保护建筑免受水的 侵害。本节将介绍地下室防水工程的重要性以及常见的地下室防水问题。
根据地下室结构特点和使用要求，确定合适的防水设计方案。
2
地下室防水设计流程
包括需求分析、方案选择、设计优化等多个环节，确保防水效果。
3
防水施工中需要注意的问题
施工前需充分准备，施工过程中需确保材料质量和施工质量。
四、常见的地下室防水工程
人防工程防水
确保人防工程不受地下水侵害，保障人员安全。
地下室车库下商场防水
防水保护地下商场不受地下水和雨水的侵害，保 证商场正常运营。
地下室池塘防水
保证地下室池塘的防水性能，防止地下水渗入， 保留水体。
五、防水施工中的质量控制
防水施工中的基本要求
包括施工资质、材料质量、人员素质等方面的要求。
防水施工中的质量控制措施
包括施工前检查、施工过程监控、施工后验收等环节。
六、防水施工中常见问题及处理方法
1 预处理不到位

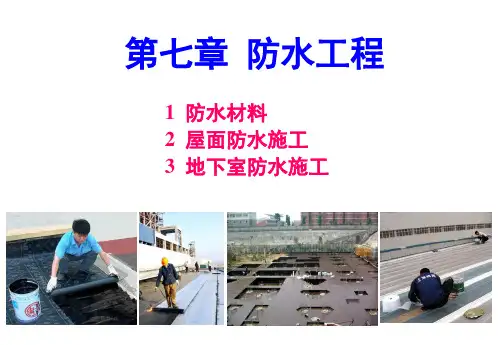

防水工程施工PPT参考课件
橡胶止水带
橡胶加钢边止水带 PVC塑料止水带
1.4 防水砂浆
防水砂浆有水泥砂浆、素灰(纯水泥浆)。水泥品种应按设计要 求选用，其强度等级不应低于32.5级，不得使用过期或受潮结块水 泥；砂宜用粒径3mm以下、含泥量不得大于1％的中砂，硫化物和 硫酸盐含量不得大于1%。
普通水泥砂浆防水层的配合比
名称
⑵ 细石砼找平层：厚度为30～35mm，砼强度等级 不低于C20。
⑶ 沥青砂浆找平层：当结构层为现浇砼整体板时， 厚度为15～20mm；当结构层为装配式砼板且保温层为整 体或块状材料时，厚度为20～25mm。沥青砂浆采用1：8 （沥青：砂）质量比。
2.2.2 找平层的排水坡度
平屋面采用结构找坡时不应小于3%，材料找坡时宜 为2%；天沟、檐沟纵向找坡不应小于1%，沟底水落差不 得超过200mm。
2.2.3 节点处理 找平层在突出屋面结构(女儿墙、山墙、变形 缝、烟囱)的交接处和转角处应作成圆弧形，圆弧 半径当防水层为沥青防水卷材时R=100～150mm， 高聚物改性沥青防水卷材时R=50mm，合成高分子 防水卷材时R=20mm。内部排水的落水口周围，找 平层应做成略低的凹坑。
高低跨变形缝处理
常用品牌有 “SBS ”、“APP ”， 宽度均为1m，厚度 2～5mm，长度为 5～20m。
高聚物改性 沥青卷材
1.1.3 石油沥青卷材
俗称油毡，是用高软化点的石油沥青涂盖纸胎两面 ，再撒上滑石粉（粉毡）或云母片（片毡）面而形成的 防水材料，常用的为石油沥青粉毡，标号为350#、500#， 宽度为915mm，每卷长20±0.3m。
水泥浆 水泥浆 水泥 砂浆
配合比(质量比)
水泥 砂
1
－
1
防水施工读图讲图PPT
3铺贴卷材应平整、顺直，搭接尺寸准确，不得扭曲、皱折。
垂直立面 因立面非固化涂料会产生流坠，不适宜在立面上施工，故所有立面用溶剂 型橡胶沥青防水涂料代替，涂刷厚度同非固化厚度一致。卷材与基层均采用满 粘结法施工。 4卷材搭接和密封 相邻卷材搭接缝应精心处理，气温偏低时应用喷灯轻烤辅助粘贴后，应用 手辊自里向外排气压实，卷材接缝部位应溢出热熔的改性沥青胶条，并粘贴牢 固，封闭严密。
2、
地下室顶板附加 层
1.5mm 高分子双面自粘橡胶复合防 水卷 材
6
使用材料
材料选用
非固化橡胶沥青防水涂料、4 厚SBS改性沥青耐根穿刺防水卷材、1.5mm 厚交叉层压聚乙烯膜双面
自粘防水卷材。 辅助材料 专用粘接剂、密封胶、液化气等。 非固化橡胶沥青防水涂料
7
工艺工法
非固化橡化沥青防水涂料施工工艺
11
工艺工法
卷பைடு நூலகம்施工
1基层非固化防水涂料施工前，根据涂刮范围对卷材进行预铺，然后分 别收拢，待非固化涂料涂刮完
毕后，应及时铺贴卷材。铺贴时先将起端固定后 逐渐展开，铺设时由低向高。 2耐根穿刺卷材采用热熔施工工艺，火焰加热器加热卷材应均匀，不得 加热不足或烧穿卷材，卷材表 面热熔后应立即滚铺，排除卷材下面的空气，并 与非固化涂料粘贴牢固。
9
工艺工法
基层抛丸处理
1 喷砂设备进场，在混凝土顶板进行喷砂抛丸处理前，将作业区域内顶 板上堆放的小型机具和其他
杂物清理干净，清理顶板上堆积物，保持顶板上无 杂物和其他设备、辅料堆放，并对顶板上外露的钢筋头进行割除，对凸起的混 凝土包块予以凿除或 采取打磨，保持顶板整体平顺。
2 环境条件：环境温度 5～40℃，空气相对湿度应小于或等于 90%，且 桥面需保持，干燥状态，遇
地下室底板防水ppt课件
地下室底板防水ppt课件目录•地下室底板防水概述•地下室底板防水材料•地下室底板防水施工工艺•地下室底板防水细部构造•地下室底板防水工程质量通病与防治•地下室底板防水工程实例分析CONTENTSCHAPTER01地下室底板防水概述地下室底板防水的重要性防止地下水渗入地下室底板作为建筑物与土壤直接接触的部分，其防水性能直接关系到建筑物内部是否会受到地下水的侵害。
保证建筑安全若地下室底板防水失效，不仅会导致地下室潮湿、霉变等问题，还可能引发钢筋锈蚀、混凝土劣化等结构安全问题。
延长建筑寿命有效的地下室底板防水措施能够减少建筑物受地下水的侵蚀，从而延长建筑物的使用寿命。
包括卷材防水、涂料防水、刚性防水等。
按防水材料分类按施工方法分类按设防要求分类分为外防内贴法和外防外贴法。
可分为一级防水和二级防水，具体设防要求根据工程的重要性和使用功能确定。
030201地下室底板防水的分类迎水面设防原则多道设防原则节点密封原则排水减压原则地下室底板防水的设计原则在地下室底板的迎水面设置防水层，以阻止地下水渗入室内。
对地下室底板的变形缝、施工缝等关键节点部位进行特别密封处理，确保防水层的连续性。
采用多种防水材料或措施进行复合防水，提高防水层的可靠性和耐久性。
通过设置排水系统，将渗入地下室底板的少量地下水及时排出，减轻防水层的压力。
CHAPTER02地下室底板防水材料高聚物改性沥青防水卷材以合成高分子聚合物改性沥青为涂盖层，纤维织物或纤维毡为胎体，粉状、粒状、片状或薄膜材料为覆面材料制成可卷曲的片状材料。
合成高分子防水卷材以合成橡胶、合成树脂或此两者的共混体为基料，加入适量的化学助剂和填充料等。
经不同工序加工而成可卷曲的片状防水材料；或把上述材料与合成纤维等复合形成两层或两层以上可卷曲的片状防水材料。
聚氨酯防水涂料由异氰酸酯、聚醚等经加成聚合反应而成的含异氰酸酯基的预聚体，配以催化剂、无水助剂、无水填充剂、溶剂等，经混合等工序加工制成的单组分聚氨酯防水涂料。
地下防水工程ppt课件
密封处理
采用石棉水泥、麻丝沥青等密封材料 对穿墙管根进行密封处理。
防水卷材
在穿墙管根周围铺设防水卷材，增强 防水效果。
金属套管
对穿墙管采用金属套管进行保护，防 止水分渗入。
预埋件及预留孔洞处理
预埋件防水处理
预留孔洞封堵
对预埋件进行防锈、防腐处理，并在周围 浇筑混凝土时振捣密实。
对预留孔洞采用比原结构高一等级的防水 混凝土进行封堵，并振捣密实。
地下防水工程将更加注重与建 筑结构的结合，形成整体防水
体系。
地下防水工程将更加注重后期 维护和管理，确保工程长期稳
定运行。
THANK YOU
施工缝、后浇带处理不当
施工缝、后浇带等细部构造处理不当，导致 渗漏水。
地质因素
地下水位高、水压大，地质条件复杂，易导 致渗漏。
治理方案设计原则
01
针对性原则
根据具体渗漏原因，制定针对性的 治理方案。
经济性原则
在满足治理要求的前提下，尽量降 低治理成本。
03
02
可靠性原则
选用可靠的防水材料和技术，确保 治理效果持久稳定。
防水卷材施工技术
施工前准备
包括基层处理、卷材铺设方向 确定、弹线定位等步骤。
卷材铺设
将卷材按定位线铺设在基层上 ，采用满粘法或空铺法进行粘 贴，确保卷材与基层紧密贴合 。
搭接处理
卷材之间的搭接宽度应符合规 范要求，并采用热风焊接或专 用粘合剂进行搭接处理。
收头固定
卷材收头部位应采用压条固定 ，并使用密封材料封严。
地下防水工程ppt课件
目 录
• 地下防水工程概述 • 地下防水材料及技术 • 地下防水工程细部构造处理 • 地下防水工程渗漏治理方法 • 地下防水工程质量检测与验收标准 • 地下防水工程案例分析
《地下室防水》PPT课件
⑥ 养护与拆模养护对防水混凝土的抗渗性能影响很大，特别是 早期湿润养护更为重要，如果早期失水，将导致防水混凝 土的抗渗性大幅度降低。
2.2 水泥砂浆防水层施工
▪ 强制性条文：“水泥砂浆防水层各层之间必须结合牢固，无空
鼓现象。”
▪ 水泥砂浆防水层是在混凝土或砌砖的基层上用多层抹面的水
泥砂浆等构成的防水层，它是利用抹压均匀、密实，并交替 施工构成坚硬封闭的整体，具有较高的抗渗能力（2.5～ 3.0MPa，30d无渗漏），以达到阻止压力水的渗透作用。
④ 防水层的养护 水泥砂浆防水层施工完毕后应立即进行养护，对于地上 防水部分应浇水养护，地下潮湿部位不必浇水养护。
2.3 卷材防水层施工
▪ 卷材防水层应采用高聚物改性沥青防水卷材和合成高分
子防水卷材。所选用的基层处理剂、胶粘剂、密封材料 等配套材料，均应与铺贴卷材材性相容。卷材防水层应 在地下工程主体迎水面铺贴。
▪ 卷材防水层是依靠结构的刚度由多层卷材铺贴而成的，
要求结构层坚固、形式简单，粘贴卷材的基层面要平整 干燥。
1、卷材防水层的铺贴方式
▪ 地下防水工程一般把卷材防水层设在建筑结构的外
侧，称为外防水；受压力水的作用紧压在结构上， 防水效果好。
▪ 外防水有两种施工方法：
➢ 外防外贴法 ➢ 外防内贴法
（1）外防外贴法施工 外贴法（图 16）是将立面卷材防水层直接铺设在需防水结
（3） 木楔子堵塞法
用于孔洞不大，水压很大的情况。用胶浆把一铁管稳牢于 漏水处剔成的孔洞内，铁管顶端比基层面低20mm，管四周 空隙用砂浆、素灰抹好；待砂浆有一定强度后，把一浸过沥 青的木楔打入管内，管顶处再抹素灰、砂浆等，经24h后，检 查无渗漏时，随同其他部位一起做好防水层。见图 19所示。
2.2 水泥砂浆防水层施工
▪ 强制性条文：“水泥砂浆防水层各层之间必须结合牢固，无空
鼓现象。”
▪ 水泥砂浆防水层是在混凝土或砌砖的基层上用多层抹面的水
泥砂浆等构成的防水层，它是利用抹压均匀、密实，并交替 施工构成坚硬封闭的整体，具有较高的抗渗能力（2.5～ 3.0MPa，30d无渗漏），以达到阻止压力水的渗透作用。
④ 防水层的养护 水泥砂浆防水层施工完毕后应立即进行养护，对于地上 防水部分应浇水养护，地下潮湿部位不必浇水养护。
2.3 卷材防水层施工
▪ 卷材防水层应采用高聚物改性沥青防水卷材和合成高分
子防水卷材。所选用的基层处理剂、胶粘剂、密封材料 等配套材料，均应与铺贴卷材材性相容。卷材防水层应 在地下工程主体迎水面铺贴。
▪ 卷材防水层是依靠结构的刚度由多层卷材铺贴而成的，
要求结构层坚固、形式简单，粘贴卷材的基层面要平整 干燥。
1、卷材防水层的铺贴方式
▪ 地下防水工程一般把卷材防水层设在建筑结构的外
侧，称为外防水；受压力水的作用紧压在结构上， 防水效果好。
▪ 外防水有两种施工方法：
➢ 外防外贴法 ➢ 外防内贴法
（1）外防外贴法施工 外贴法（图 16）是将立面卷材防水层直接铺设在需防水结
（3） 木楔子堵塞法
用于孔洞不大，水压很大的情况。用胶浆把一铁管稳牢于 漏水处剔成的孔洞内，铁管顶端比基层面低20mm，管四周 空隙用砂浆、素灰抹好；待砂浆有一定强度后，把一浸过沥 青的木楔打入管内，管顶处再抹素灰、砂浆等，经24h后，检 查无渗漏时，随同其他部位一起做好防水层。见图 19所示。
《地下室防水》课件
地下室特殊部位的防水处理
阴阳角处理
01
在地下室阴阳角处加设防水附加层，增强防水效果。
排水沟处理
02
在地下室排水沟处设置排水坡度，并使用防水材料进行封闭处
理。
通风口处理
03
对地下室的通风口进行防水处理，如加设防水百叶窗或防水盖
板。
04
地下室防水维护与保 养
定期检查与维护
定期检查地下室防水层
检查地下室防水层是否有裂缝、破损、渗漏等现象，以及排水系 统是否畅通。
采用分层浇筑、振捣密实的方法，减少混凝土内部的孔隙和裂缝。
混凝土养护
加强混凝土养护，控制温度和湿度，防止混凝土出现收缩裂缝。
地下室细部结构的防水处理
1 2
施ห้องสมุดไป่ตู้缝处理
在施工缝处设置止水钢板或橡胶止水带，并确保 接缝严密。
穿墙螺栓处理
在地下室墙体的穿墙螺栓处加设止水套管，防止 渗水。
3
预埋件处理
对预埋件进行防水处理，如加设止水环或止水钢 板。
施工工艺不合理或施工质 量不过关
案例二：某地铁站地下室 渗水事故
材料选择不当或质量不达 标
缺乏有效的维护和管理措 施
案例总结与经验教训
01
02
总结：通过对成功和失 败案例的分析，可以发 现防水工程的关键在于 材料的选择、施工工艺 的掌握和质量控制。同 时，后期的维护和管理 也非常重要。
经验教训
03
能。
施工规范
在施工过程中，应遵循 相应的施工规范和操作 规程，确保施工质量和
安全。
02
地下室防水材料
防水混凝土
抗渗等级高
防水混凝土通过优化配合 比，减少混凝土中的孔隙 ，提高密实度，从而达到 较高的抗渗等级。
