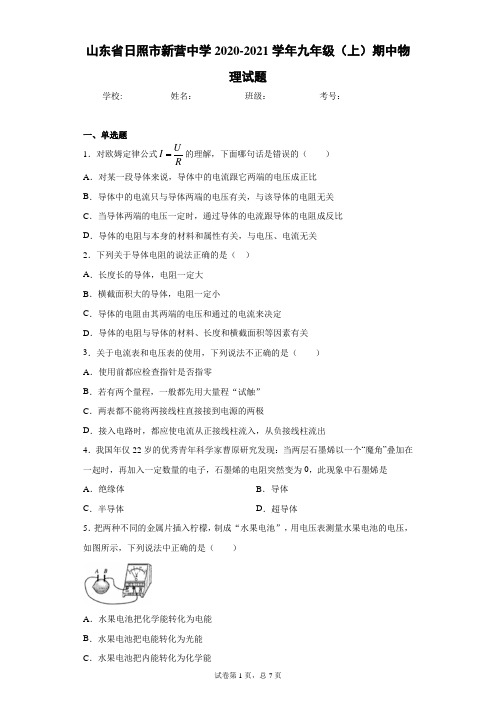

山东省日照市新营中学2020-2021学年九年级(上)期中物理试题及参考答案

山东省日照市新营中学2020-2021学年九年级（上）期中物理试题学校:___________姓名：___________班级：___________考号：___________ 一、单选题1．对欧姆定律公式UIR的理解，下面哪句话是错误的（）A．对某一段导体来说，导体中的电流跟它两端的电压成正比B．导体中的电流只与导体两端的电压有关，与该导体的电阻无关C．当导体两端的电压一定时，通过导体的电流跟导体的电阻成反比D．导体的电阻与本身的材料和属性有关，与电压、电流无关2．下列关于导体电阻的说法正确的是（）A．长度长的导体，电阻一定大B．横截面积大的导体，电阻一定小C．导体的电阻由其两端的电压和通过的电流来决定D．导体的电阻与导体的材料、长度和横截面积等因素有关3．关于电流表和电压表的使用，下列说法不正确的是（）A．使用前都应检查指针是否指零B．若有两个量程，一般都先用大量程“试触”C．两表都不能将两接线柱直接接到电源的两极D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出4．我国年仅22岁的优秀青年科学家曹原研究发现：当两层石墨烯以一个“魔角”叠加在一起时，再加入一定数量的电子，石墨烯的电阻突然变为0，此现象中石墨烯是A．绝缘体B．导体C．半导体D．超导体5．把两种不同的金属片插入柠檬，制成“水果电池”，用电压表测量水果电池的电压，如图所示，下列说法中正确的是（）A．水果电池把化学能转化为电能B．水果电池把电能转化为光能C．水果电池把内能转化为化学能D ．金属片B 是水果电池的正极6．如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab 、bc 、ac 两端的电压分别为2ab U V =，2bc U V =，4ac U V =，在表格中记录数据后，下一步应该做的是A ．整理器材，结束实验B ．分析数据，得出结论C ．换用电压表的另一量程，再测出一组电压值D ．换用不同规格的小灯泡，再测出几组电压值7．如图所示的电路，R 1＝4 Ω，R 2＝6 Ω，电压表示数为3 V ，则电源电压为A ．3 VB ．2VC ．1 VD ．5 V8．图甲为某可调亮度的台灯，图乙为其用于调光的电位器结构图，a 、b 、c 是它的三个接线柱，a 、 c 分别与弧形电阻丝的两端相连，b 与金属片相连。

转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是（ ）A ．若只将b 、c 接入电路，顺时针转动旋钮时灯泡变暗B ．若只将a 、b 接入电路，逆时针转动旋钮时灯泡变亮C ．若只将a 、c 接入电路，顺时针转动旋钮时灯泡变亮D ．若只将a 、b 接入电路，逆时针转动旋钮时灯泡变暗9．如图的电路中，闭合开关，电压表V 1的示数为6V ，电压表V 2的示数为3.4V ．那么下列说法中不正确的是（ ）A．可知电源电压为6VB．可知L1两端电压为2.6VC．将电压表V2换成电流表，则L1亮，L2不亮D．将电压表V2换成电流表，则L1与L2并联，电流表测干路上的电流10．现将一盏“220V、40W”的灯泡接入电路中．不考虑灯丝电阻的变化,下列关于这只灯泡的说法错误的是（）A．该灯泡正常发光时，灯丝的电阻为1210WB．接到220V电源的两端，灯泡正常工作的电流约为0.18AC．接到110V电源的两端，灯泡的实际功率为20WD．接到110V电源的两端，灯泡的实际功率为10W11．如图所示是一个自动体重测试仪的工作原理图，当测量者站体重测量台上时，滑片会滑动到金属片BC上的某一位置，有关该测试仪的说法正确的是（）A．体重示数计是用电压表改装成的B．体重测试仪电路由于缺少开关，始终处于通路C．体重越大，体重示数计的示数越大D．体重越大，体重示数计的示数越小12．下面关于电功率的说法中正确的是A．电功率是表示电流做功多少的物理量B．用电器在相同的时间内消耗的电能越多，电功率越大C．串联的几只灯泡工作时，电阻大的灯泡的电功率小D．电流做功越多，电功率越大二、多选题13．甲、乙两个电阻的I﹣U图象如图所示，若把两个电阻串联接在同一电路中，下列说法正确的是（）A．甲的电阻值小于乙的电阻值B．通过甲、乙两个电阻的电流之比是1∶1C．甲、乙两个电阻两端电压之比是3∶1D．甲、乙两个电阻的电功率之比是1∶914．在如图所示的电路中，电源电压保持不变，闭合开关S当变阻器的滑片P向右移动时，下列说法正确的是（）A．电流表A的示数变小B．电压表V示数不变C．电流表A示数变大D．电压表V示数与电流表A1示数的比值不变15．如图闭合开关S，将滑动变阻器的滑片P向右移动时，下列判断正确的是（）A．灯泡L亮度不变B．灯泡L亮度变暗C．电压表示数变小D．电流表示数变小三、填空题16．滑动变阻器上标有“100Ω，0.5A”字样，其中100Ω表示______，0.5A表示______。

17．一个灯泡正常工作的电阻是6Ω，电压是6V，现在要把这个灯泡接入电源电压恒为9V的电路中，为使灯泡正常工作，需要串联的定值电阻R0=______。

18．小明家5月初电能表的示数如图甲所示，5月底，表盘示数如图乙所示，由图可知他家5月份消耗的电能为_____kW•h；他家现在已经接入用电器的总功率为3600W，则最多还可以连接_____盏“220V60W”的白炽灯同时工作；小明将某家用电器单独接在该电能表上正常工作6min，电能表指示灯闪烁了320次，该家用电器的额定功率是_____W。

19．将分别标有“6V，6W”和“3V，3W”的甲、乙两只灯泡串联接在电压为3V的电源两端，______灯更亮；若并联接在该电源两端，______灯更亮（忽略温度对登丝电阻的影响）四、实验题20．某实验小组用图甲所示电路进行“探究电流与电阻的关系”实验。

(1)请将图甲连接完整，要求滑动变阻器滑片向右移动时电阻变大______；(2)闭合开关前，滑动变阻器滑片P应该位于______端（选填“A”或“B”）；(3)排除故障后，先将5Ω定值电阻接入电路，闭合开关，调节滑动变阻器的滑片，使电压表的示数为某一定值，此时电流表的示数如图乙所示，为______A；(4)接下来断开开关，取下5Ω的定值电阻，换成10Ω的定值电阻，闭合开关，应向______（选填“A”或“B”）端移动滑片，直至电压表示数为______V时，读出电流表的示数。

再更换20Ω定值电阻继续实验，实验数据记录在表格中。

由实验数据可知：当导体两端的电压一定时，通过导体的电流与导体的电阻成______；(5)该小组想用一块电流表和一个定值电阻R0，测未知电阻R的阻值。

于是他们设计了如图丙所示的电路图，并进行如下实验操作：①闭合S和S1，此时电流表的示数为1I；②闭合S、断开S1，此时电流表的示数为2I；③请用己知量0R和测出量1I、2I表示出未知电阻R x的表达式，则R x=______ 。

21．在测定“小灯泡的电阻”的实验中已知电源电压为6V，小灯泡的额定电压为2.5V，小灯泡的电阻约为10Ω，滑动变阻器上标有“20Ω，1A”字样。

图1是关越同学连接的实物电路。

(1)实验中，关越同学连接好电路后，闭合开关，移动滑片，发现小灯泡始终不亮，且电压表有示数，电流表无示数，则故障的原因可能是_______；(2)故障排除后，闭合开关，移动滑动变阻器的滑片到某一点，电压表的示数如图甲所示，读数为______V，要测量小灯泡正常发光时的电阻，应将滑片P向______端滑动（选填“左”或“右”）；(3)当小灯泡正常发光时，电流表的示数如图2乙所示，则小灯泡正常发光时的电阻是______Ω（保留1位小数）(4)实验还发现，通过小灯泡的电流与小灯泡两端的电压不是成正比的，造成这种情况的主要原因是小灯泡的电阻会随着温度的升高而______。

（选填“增大”、“减小”或“不变”五、计算题22．如图所示的电路中，电源电压恒为3V。

只闭合开关S时，电流表的示数为0.3A；开关S和S1均闭合时，电流表的示数为0.9A。

求：（1）电阻R2的阻值；（2）开关S和S1均闭合时，电阻R1的电功率。

23．“道路千万条，安全第一条；行车不规范，亲人两行泪．”酒后不开车是每个司机必须遵守的交通法规．甲图是酒精测试仪工作电路原理图，电源电压U=6V；R1为气敏电阻，它的阻值随气体中酒精含量的变化而变化，如乙图所示．气体中酒精含量大于0且小于80mg/100mL为酒驾，达到或者超过80mg/100mL为醉驾．使用前通过调零旋钮（即滑动变阻器R2的滑片）对测试仪进行调零，此时电压表示数为U1=5V，调零后R2的滑片位置保持不变．（1）当电压表示数为U1=5V时，求R1消耗的电功率（2）当电压表示数为U1=5V时，求R2接入电路中的阻值（3）某次检测中，电流表示数I1′=0.2A，请通过计算，判断此驾驶员属于酒驾还是醉驾．参考答案1．B【详解】A．对某一段导体来说，电阻是一定的，导体中的电流跟它两端的电压成正比，故A选项是正确的，A选项不符合题意；B．导体中的电流不仅与导体两端的电压有关，还与该导体的电阻有关，故B选项是错误的，B选项符合题意；C．当导体两端的电压一定时，通过导体的电流跟导体的电阻成反比，故C选项正确，C选项不符合题意；D．导体的电阻是物质的属性，与本身的材料、长度、粗细有关，与电压、电流无关，故D 选项正确，D选项不符合题意。

故选B。

2．D【解析】解：影响导体电阻大小的因素有：导体的长度、横截面积、材料和温度决定；在相同条件下，长度越长电阻大；在相同条件下，横截面积大电阻小；故AB错误，D正确；C、导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；与导体两端电压和通过的电流无关；故C错误．故选D．点睛：导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；电阻大小与导体的材料、长度、横截面积有关；还受温度的影响；与导体中的电流、导体两端的电压大小无关．3．C【详解】A．使用前都应检查指针是否指零，故正确，不符合题意；B．若有两个量程，一般都先用大量程“试触”，故B正确，不符合题意；C．电流表不能将两接线柱直接接到电源的两极，电压表可以将两接线柱直接接到电源的两极，故错误，符合题意；D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出，故正确，不符合题意。

故选C。

4．D【详解】超导现象是指电阻为零的现象，两层石墨烯以一个“魔角”叠加在一起时，再加入一定数量的电子，石墨烯的电阻突然变为0，这种现象叫做超导现象，故D正确．5．A【详解】ABC．水果具有化学能，电压表有示数证明产生有电能，所以水果电池把化学能转化为电能，故A正确，B错误，C错误；D．金属片B与电压表的负接线柱相连，所以金属片B是水果电池的负极，故D错误。
