超高层机电工程深化设计方案
高层住宅楼机电安装工程施工设计方案
高层住宅楼机电安装工程施工设计方案一、项目概况本工程是一座高层住宅楼的机电安装工程，总建筑面积为XXXX平方米，共有XX层，总户数为XXX户。
本工程的机电安装包括电力系统、给水系统、通风与空调系统、照明与照明控制系统、消防系统等。
二、施工原则1.符合相关国家和行业规范标准；2.保证施工质量，确保机电设备的安全可靠；3.合理利用空间，提高居住质量与舒适度；4.优化设计，提高机电设备的能效，降低能耗。
三、电力系统设计方案1.根据供电要求，确定电力设备的容量与配置；2.采用双回路供电，增加供电可靠性；3.为每户住户提供电表计量，实现分户计费；4.电力系统施工包括配电房的建设、高层住宅楼的电缆敷设与线路接入、电气设备安装等。
四、给水系统设计方案1.根据住宅楼的供水需求，确定供水设备的容量与配置；2.水泵房的设计与施工，包括水泵的选型与安装、管道布局与连接等；3.为每户住户提供冷水与热水的计量，实现分户计费；4.给水系统施工包括水箱的安装、管道敷设与连接、设备调试与试运行等。
五、通风与空调系统设计方案1.根据居住楼的通风与空调需求，确定通风与空调设备的容量与配置；2.采用中央空调系统，实现全楼居民的通风与空调需求；3.通风与空调系统施工包括主机房的布置与设备安装，空调管道的敷设与连接，空调末端设备的安装与调试等。
六、照明与照明控制系统设计方案1.根据住宅楼的照明需求，确定照明设备的容量与配置；2.采用LED照明灯具，提高照明效果与节能效果；3.照明与照明控制系统施工包括灯具的安装、光源的选型与安装、照明控制系统的布置与接线等。
七、消防系统设计方案1.根据相关消防规范要求，确定楼内消防设备的配置与布置；2.消防系统设计包括消防水系统的设置与管网敷设、室内消防设备的安装、火灾报警系统的布置与接入等；3.确保消防系统的可靠性与敏捷性，提高火灾防范与灭火救援能力。
1.对机电设备进行施工前检查与试运行，确保设备正常工作；2.设备敷设过程中，确保管道的坡度与延展性，防止渗漏；3.对机电设备进行后期检查与维护，延长设备的使用寿命。
超高层机电工程深化设计方案

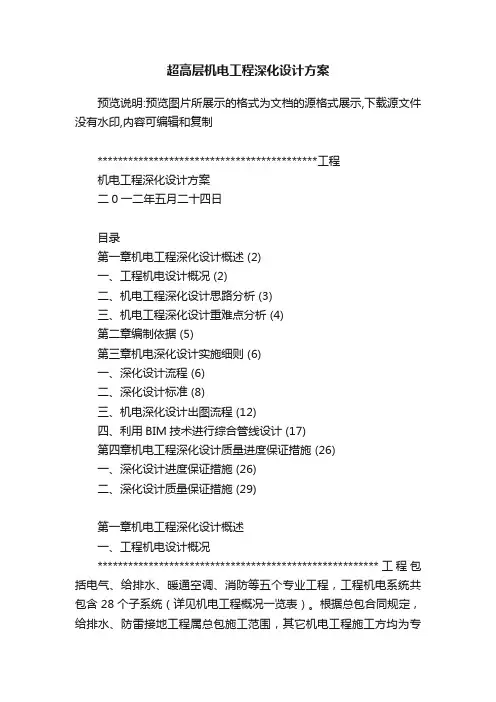

超高层机电工程深化设计方案预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制*******************************************工程机电工程深化设计方案二0一二年五月二十四日目录第一章机电工程深化设计概述 (2)一、工程机电设计概况 (2)二、机电工程深化设计思路分析 (3)三、机电工程深化设计重难点分析 (4)第二章编制依据 (5)第三章机电深化设计实施细则 (6)一、深化设计流程 (6)二、深化设计标准 (8)三、机电深化设计出图流程 (12)四、利用BIM技术进行综合管线设计 (17)第四章机电工程深化设计质量进度保证措施 (26)一、深化设计进度保证措施 (26)二、深化设计质量保证措施 (29)第一章机电工程深化设计概述一、工程机电设计概况*******************************************************工程包括电气、给排水、暖通空调、消防等五个专业工程，工程机电系统共包含28个子系统（详见机电工程概况一览表）。
根据总包合同规定，给排水、防雷接地工程属总包施工范围，其它机电工程施工方均为专业分包或指定分包，由相应分包单位组织管理施工。
机电工程概况一览表：表1二、机电工程深化设计思路分析1、设计图纸深度分析我司在业主所发机电招标图2012年1月版、机电施工进行图2012年4月版及2012年5月版图纸会审中发现，设计图纸中主干管道、线槽桥架、主电缆等的走向及标高标识不完善，仅指向相应的竖井管道间、专业机房及末端用户，具体位置不明确；末端电气支路和机房详图、竖井管道布置详图都未能标识出来。
其所展示的为基本的设计原理和主要设备的布置情况，不能满足现场施工图纸的实际需求。
2、建立基于总包管理的深化设计团队我司作为本工程的总承包单位，有丰富的大型超高层施工总承包经验，非常清楚深化设计对本工程顺利实施的重要性。
机电深化设计方案
机电深化设计方案机电深化设计方案1.机电深化设计标准深化设计的主要任务是对主要管道和设备进行复核，对机房和管井内设备和管道进行布置，根据控制标高调整管道的综合排布和重点部位的剖面详图。
深化设计的实施和管理控制要点包括：对设计要求的各系统功能和设备各项参数有充分的理解；完善各专业系统和参数的复核，并了解相关行业类似产品的情况和行业发展动态；根据当前各系统的适用规范或行业标准，对相关参数进行一个粗略的核定，并对差距大的提出调整意见和计算数据；协调配合土建和其他分包，要求所有专业的人员配合，对图纸进行集中的会审；协调各专业的管线布置和标高，对确实无法满足要求的及时与业主和设计院沟通解决。
2.机电综合平面图及剖面详图在深化设计时，要考虑经济合理的综合支架规格和形式，管道排布要考虑支架的空间。
同时，应充分考虑管线上配件的空间、施工的操作空间和后期的维护空间，合理安排出图时间，确保后期的施工不受影响。
重点部位或管线较多的部位的剖面详图应该绘制，并根据综合平面图的布置，合理调整本专业系统管线的走向和布置。
此外，要保证本专业的完整性，并合理美观地设置联合支架，解决复杂密集管线支架的有效布置。
3.管井等专业深化大样详图在深化设计时，应熟悉每根管线的连接形式，根据其连接形式的不同布置合理的操作空间。
管线的排布要充分考虑管井内阀门等配件的安装空间和操作空间，并预留管井的维修操作空间。
此外，要保证管线的完整性，并对每个设备的规格尺寸、运行重量等都有详细的数据，重点协调了解其他分包和指定分包的设备的规格尺寸。
对有基础预埋件或减震措施的要标注其预埋件的种类、规格型号和定位尺寸。
加强和精装修等专业的协调，了解吊顶板、幕墙等的安装尺寸，合理调整末端的风口、灯具、喷头等的布置。
4.设备（基础）定位图5.吊顶天花配合图深化设计应遵循一系列原则，包括设计图纸清晰、美观、便于施工、经济、满足使用功能等。
这些原则在表1-2中列出，包括不得对原设计师的设计原则改变、严格按照国家专业施工及验收规范及设计规范等的要求进行深化设计等。
超高层建筑机电施工方案
超高层建筑机电施工方案一、前期准备工作在施工超高层建筑之前，机电施工方案的制定至关重要。
首先，需要进行详细的现场考察和测量，了解建筑物的结构、平面布置和空间要求。
其次，应该对机电设备的选型进行研究和评估，确保其符合建筑物的需求和使用要求。
同时，还需要制定施工进度计划，确保机电施工与主体施工的协调与配合。
二、机电设备选型与布置1. 电力系统超高层建筑的电力系统对电力负荷和可靠性要求较高。
在选型方面，应选择高负载能力和高效率的变压器、开关设备和线缆，确保电力供应的稳定可靠。
在布置方面，考虑到高楼的高度和建筑结构，应将主要的配电设备放置于建筑底部，减小电力传输的距离和损耗。
2. 空调系统超高层建筑的空调系统需要满足多个方面的要求，包括调温、送风、通风和轨道交通的要求。
在选型方面，应选择高效节能的空调设备，并结合建筑物的使用情况确定冷却量和制冷剂的选择。
在布置方面，应根据建筑结构和房间的使用要求，合理确定空调设备的布置位置，确保室内温度的均匀分布。
3. 供水系统超高层建筑的供水系统需要考虑到供水稳定、节约用水和水质安全等因素。
在选型方面，应选择具有高扬程和高效率的水泵设备，并考虑到建筑物高度带来的输水压力损耗。
在布置方面，应将主要的供水设备放置于建筑底部，并采取适当的供水管道布置方案，以确保供水的稳定和安全。
4. 通风系统超高层建筑的通风系统需要考虑到室内空气质量和人员疏散的需求。
在选型方面，应选择高效节能的通风设备，并结合建筑物的使用情况确定通风量和风机数量。
在布置方面，应根据建筑结构和房间的使用要求，合理确定通风设备的布置位置，确保室内空气的流通和质量。
三、机电施工方案实施在实施机电施工方案时，需要考虑施工工艺、质量控制和安全管理等因素。
首先，应制定详细的施工工艺流程，确保机电设备按照预定的顺序和方法进行安装和调试。
其次，应进行严格的质量控制，包括设备检验、安装验收和系统调试等环节，确保机电施工的质量符合设计要求。
超高层建筑电气系统深化设计与线路安装要点
超高层建筑电气系统深化设计与线路安装要点摘要：随着超高层建筑工业以及科学智能技术的快速发展，在保证超高层建筑的电气质量方面，电气系统的深化设计和线路安装起着不可小觑的重要作用。
目前，人们居住空间不足已经成为热议话题，所以超高层建筑成为城市建筑的一个重要组成部分，有效解决了此类问题。
然而，超高层建筑电气系统的深化设计与线路安装已成为施工单位的首要问题。
主要论述超高层建筑电气深化设计的主要内容，从设备实际运行负荷核算、综合管线优化、配电箱系统图深化等的基础上，从深化设计、电气安装的准备工作、电气安装的实施、机电设备安装的技术要求、设备安装的注意事项，以及建筑电气设计中的节能原则等几个方面，论述了超高层建筑电气深化设计的主要内容、要点以及安装过程中应注意的问题和要点。
关键词：超高层建筑；电气系统深化设计；安装要点随着我国经济建设的稳步发展，城市规模逐渐扩大，城市的建筑逐渐由水平扩展转向垂直扩展。
从根本上讲，超高层建筑解决了居住空间过于密集的问题，但是也给电气系统的设计和线路安装带来了困难。
与普通建筑相比，超高层建筑的设计和安装更复杂，深化设计需要根据现场的实际情况，有针对性的进行调整。
根据高层建筑的实际特点来设计和安装电气系统，可以更好地保证电气系统的安全和稳定。
随着工业用地和住宅用地的不足，超高层建筑正成为建筑业中越来越重要的选择。
所谓超高层建筑，是指建筑物高度超过一百米。
超高层建筑楼面面积大、人员密集、楼层多、设备复杂、负荷重，对电气系统的设计和线路安装有着较为严格的要求。
本文以上海国际财富中心新建项目的实际建筑为例，论述了超高层建筑电气系统设计与线路安装的要点，强调了建筑电气系统深化设计与线路安装在超高层建筑中的重要性。
1.超高层建筑电气系统的深化设计电气系统的深化设计是施工前的首要工作，可以为电气系统的安装提供良好的依据。
一般来说，电气系统深化设计需要考虑许多方面，包括设备实际负荷、综合布线路由优化和电缆敷设方案优化。
机电工程深化设计方案
机电工程深化设计方案机电工程深化设计方案第一节概述根据以往类似工程的经验，招标图纸是本项目潜在承包商进行投标时的指导和资料，主要目的是为了预备工程造价估算和交回标书。
招标图中的主干管道、线槽桥架、主干电缆等的走向及安装以及竖井管道间、专业机房及末端用户位置的相关比例表示，但其中的管径、管道标高、末端电气支路和机房详图、竖井管道布置详图并未完全展示。
招标图仅展示基本的设计原理和主要设备的布置情况，供本项目潜在承包商在进行深化设计及施工图制作时作为参考和依据。
我司深刻理解并非常清楚应负起本合约内的系统的深化设计、施工图制作的责任，工程图纸的深化设计将作为我司提供服务的一个主要技术指标。
我司承诺将全面配合业主单位、设计单位完成土建综合留洞图和综合机电管廊管线深化、大跨度钢结构机电管线综合深化、虹吸雨水及溢流系统深化、电气次干线、末端动力照明支路深化等设计工作，以及全面配合设计院完成精装修综合天花图等设计工作。
第二节深化设计的流程经过审批的各专业系统初步设计后，下发经过审批的CSD综合管线图、精装修设计图纸。
内部专业深化设计相关专业深化设计，调整设计及参数，进行专业交叉审核和复核参数和数据。
符合要求后，由专业负责人审核。
设计负责人审核后，进行修改设计，符合设计后，施工负责人审核设计调整。
顾问公司审批符合要求后，发放深化设计图纸，进行设计交底。
修改设计后，进行施工调整和设计变更，最终完成竣工图纸。
内部审核修改完善后，报送竣工图纸符合要求。
顾问公司审批后，完成深化设计流程。
第三节深化设计的标准我方将呈交与本次范围有关的资料包括所有材料、装置和设备的完整资料，如产品技术资料说明书、装配指引、详图和证明文件等供审核。
所有的深化设计必须符合所有国家和北京市及建设行业主管部门所颁布的最新法规、法定职责、条例、规范、规格、标准、施工准则、业务条例等各项法定要求。
所有深化设计必须符合所有国家和北京市及建设行业主管部门所制定的规范及准则，并应按投标时的最新版本执行。
机电工程BIM深化设计方案
机电工程BIM深化设计方案1、深化设计本项目应用案例结合本工程实际情况，根据我司在其他类似项目的消防水泵房安装深化设计经验，采用CAD和BIM技术对本项目进行有针对性的深化设计。
1.2、机房深化设计原则首先根据本工程实际工况计算对设备进行参数复核，并根据消防各系统的技术参数对设备选型参数进行复核，必要时进行重新选型（需要获得业主和设计的同意，按照相关规定进行调整）。
根据消防设备的实际细部尺寸，对机房进行规划性初步设计，配置设计管线和所有部件。
根据实际管线的尺寸核算相关技术参数和机电设备的运行噪声，设计选型消声降噪的设备和技术措施。
完成机房的深化设计，并配置完成相关配套设备、设施和管线的设计，以及楼宇自控传感器的位置。
在机房设计中强调要重视检修空间，特别是要确保设备的便于清洁、保养和检修。
2、重点区域机电管线BIM建模方案2.1、BIM技术概述BIM(Building Information Modeling)建筑信息模型作为一种新的工程信息的载体，贯穿项目全生命周期的各个阶段，让项目不同参与方都可以根据需要在合适的时间获取合适的信息，辅助对项目的理解，减少常见的错误，支持与项目有关的工作决策。
其特点是可视化、参数化和可协同化。
本项目机电安装工程，专业繁多，施工交叉多，施工工艺复杂，为确保项目更加高效的实施并满足业主要求，作为项目消防专业分包单位，我单位机电总包单位要求进行BIM建模，此外，在本项目的施工过程中，我们将配合业主、总包在深化设计、施工工艺、工程进度等方面充分使用BIM技术，以提高专业施工水平、工程管理信息化水平及工程管理工作的效率。
2.2、BIM总体实施目标在本工程项目中，我单位将按照业主的要求和标准，建立基于REVIT 2013软件平台的BIM模型，采用Navisworks、3D-MAX等相应的软件进行4D、5D 施工模拟、工序模拟，制作专业漫游动画等，并达到以下目标：2.3、BIM深化设计工作流程根据土建及机电总包单位提供建筑建构的REVIT或CATIA模型，我单位将应用BIM技术对本工程消防管线综合图纸辅助深化设计，以大大加强设计对施工的控制和指导以及对设计成果的二次校核。
对超高层建筑机电安装综合管线深化设计的研讨
对超高层建筑机电安装综合管线深化设计的研讨摘要：随着建筑行业的发展，近些年来，高层、超高层建筑逐渐增多，超高层建筑机电安装、综合管线深化设计在机电安装工程各专业施工图设计的基础上，在一定的空间范围内，根据设计及施工规范的相关要求，对各专业进行局部的调整及设计方面的深化，根据现场实际情况来满足现场施工需求。
目前综合性大型建筑越来越多，需要施工单位对机电安装综合管线深化设计的项目也越来越多，施工单位要不断创新机电设备、综合管线安装的技术，才能获得市场竟争优势。
因此，文章中就现实工作中接触到的机电安装、综合管线深化设计提出个人见解。
关健词：超高层建筑机电安装；综合管线；深化设计1.超高层建筑机电设备安装现状特点及要求1.1超高层建筑安装区域比较高，与地面的距离较远，相关机电设备的垂直运输量、运输难度比较大，同时起吊能力受限，需要做好充分的相关准备工作及现场的协调工作。
1.2超高层建筑的机电设备安装施工空间相对狭窄。
1.3机电设备安装工作量较大，对机电设备的安装技术要求较高。
1.4在超高层建筑工程建设中，留给机电设备安装的时间有限，需要和建筑施工同步进行，对于施工安全性以及安装质量、进度有一定的要求。
1.5水、电管线走向错综复杂，弱电系统线路较多，相关机电设备的安装以及安装完成后的调试工作量、工作难度较大，同时超高层建筑的机电设备安装返工成本较大，需要相关的机电设备安装单位根据现场施工实际情况制定出有针对性的机电安装施工进度表，以确保机电设备安装进度的安全性和可靠性。
同时根据施工工程量合理安排人力、物力，由于各地区经济发展的不平衡，相应的机电设备安装技术水平不太一致，需要引起各地区相关部门的高度重视，充分给相关技术人员提供相互借鉴和沟通学习的机会来提高专业施工技术和水平，从而提高高层建筑机电设备安装技术的质量。
1.6社会主义市场经济发展到今天，房地产开发商为了节约成本，以费率中标的工程，建设单位要求施工单位在收到设计图纸时，需先对各专业机电安装施工图做综合管线深化设计，并在核对合同预算时把综合管线深化设计图中所增加的内容一并计入合同造价中，施工过程中不属于功能性或系统性的变更均不得作为工程签证增加工程造价。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
*******************************************工程机电工程深化设计方案二0一二年五月二十四日目录第一章机电工程深化设计概述 (3)一、工程机电设计概况 (3)二、机电工程深化设计思路分析 (4)三、机电工程深化设计重难点分析 (5)第二章编制依据 (6)第三章机电深化设计实施细则 (7)一、深化设计流程 (7)二、深化设计标准 (8)三、机电深化设计出图流程 (12)四、利用BIM技术进行综合管线设计 (18) (23) (24)第四章机电工程深化设计质量进度保证措施 (26)一、深化设计进度保证措施 (26)二、深化设计质量保证措施 (29)第一章机电工程深化设计概述一、工程机电设计概况*******************************************************工程包括电气、给排水、暖通空调、消防等五个专业工程，工程机电系统共包含28个子系统（详见机电工程概况一览表）。
根据总包合同规定，给排水、防雷接地工程属总包施工范围，其它机电工程施工方均为专业分包或指定分包，由相应分包单位组织管理施工。
机电工程概况一览表：表1二、机电工程深化设计思路分析1、设计图纸深度分析我司在业主所发机电招标图2012年1月版、机电施工进行图2012年4月版及2012年5月版图纸会审中发现，设计图纸中主干管道、线槽桥架、主电缆等的走向及标高标识不完善，仅指向相应的竖井管道间、专业机房及末端用户，具体位置不明确；末端电气支路和机房详图、竖井管道布置详图都未能标识出来。
其所展示的为基本的设计原理和主要设备的布置情况，不能满足现场施工图纸的实际需求。
2、建立基于总包管理的深化设计团队我司作为本工程的总承包单位，有丰富的大型超高层施工总承包经验，非常清楚深化设计对本工程顺利实施的重要性。
我司将全面配合业主单位、设计单位及组织协调相关专业分包单位组建深化设计团队，完成土建综合留洞图和综合机电管线深化图。
各专业系统设备机房、细部优化设计工作由各专业单位在总体深化设计的基础上进行优化，总包负责其协调工作。
通过深化设计来解决原设计图与实际相矛盾的问题，实现业主对功能上和观感上的更进一步要求；3、深化设计目的通过组织并实施机电工程深化设计使各单位进一步明确设计意图及设计理念，合理优化系统使管线布局更完美、提高空间利用率，促进材料设备报审工作及时开展；各工序穿插有序合理，提高施工质量，缩短工期。
通过深化设计规定各专业管线的空间布局，指导和约束各专业管线的定位布置。
三、机电工程深化设计重难点分析本工程是集商业、办公和酒店一体的大型综合超高层项目，内部设施完备、涉及机电专业系统多、功能齐全、设备先进、管线错综复杂，智能化程度高。
如何使各系统的使用功能效果达到最佳，整体排布更美观是工程机电深化设计的重点，也是难点。
地下室、裙楼、设备层、管井及酒店公共走道管线布置高度密集，是深化设计的重中之重。
结合本项目功能区域特点分析，如下几个区域是机电深化设计的几个重点。
1、B1层综合管线排布B1层其主要使用功能为车库，但该层布置有3、4、5、6号变配电室、柴油发电机房、冷冻机房及中央制热机房等设备房。
设备房的进、出管线均为主干线，排布密集，其管径尺寸都较大，最大的风管宽度尺寸达到4.1米。
做好该层管线的综合排布是深化设计的重中之重。
2、B3层、B2层、B1M层综合管线排布该部分区域其主要功能均为车库，除负一层夹层外其余两层净空均不超过4米，减去结构梁的高度，局部可利用空间不到3.3米，由于塔楼外围的结构梁比较大使得局部可利用空间变得更低。
为了满足其使用功能和提高观感质量，做好这几层综合管线排布也是深化设计的重点。
3、B1层中央制冷机房设备布置及管线排布B1层中央制冷机房位于车库负一层，内部共设有12台制冷机组及30多台冷却水泵，其内的冷却水供回水管最大的管径达到1100mm，做好该机房的设备布置及管线排布是深化设计的又一重点。
4、塔楼管井二期塔楼一号强电井内设包括应急照明箱、公共照明箱、电热水器配电箱、租户照明箱等7个配电箱，除此之外还有宽度大于400mm的两趟竖直金属线槽和6趟母线槽该部分深化设计的重点是合理排布其管线走向，使其内部空间整洁、便于操作和检修。
位于二期塔楼外围靠一号弱电房的水管竖井内部空间仅3平方米，但内部却设有包括雨水管、污水管、消防给水管在内的13路管道，且管径均为150mm或200mm，其内的支管及阀门等附件的排布需通过深化设计使其达到管路布置合理，方便施工且方便后期的检修的效果。
5、裙房及塔楼区域过道吊顶内管线排布及室内管线布置。
6、各专业系统功能优化、设备参数复核优化（此项由专业分包完成，总包配合协调）。
第二章编制依据1、工程机电招标图（2012年01月版），施工进行图（2012年4月版、2012年5月版）、业主后期所发放的机电图。
2、工程合同文件。
3、国家级工法和企业工法以及建设部推荐重点推广新技术。
4、主要标准、规范、文件：表2第三章机电深化设计实施细则一、深化设计流程二、深化设计标准1、深化设计图纸通用要求（1）所有的深化设计必须符合所有国家和重庆市及建设行业主管部门所颁布的最新法规、法定职责、条例、规范、规格、标准、施工准则、业务条例等各项法定要求。
（2）所有深化设计必须符合所有国家和重庆市及建设行业主管部门所制定的规范及准则，并应按最新版本执行。
（3）当国家规范、国家标准及地方规范未能适用时，则应要符合技术规格说明书中约定的国际认可的规范及标准。
（4）按工程进度或图纸报审计划的要求呈交有关系统的深化设计和施工图，供业主／顾问公司和有关部门审批。
（5）有关图纸内容至少包括平面、立面和剖面图。
（6）无论在任何情况和位置，机电系统管道和设备的安装均须保持最大的使用空间、净空高度和维修空间。
一旦发觉有关净空高度或空间不足够时，需在施工前协商解决。
（7）有关图纸经各审批单位初步批阅后，我方将综合有关意见加以修改，然后再安排送审，直至图纸获批准为止。
（8）图纸深化完成核后，经相关专业负责人审核后，报送总包，由总包负责报送业主及顾问公司。
同时，并需以电脑软件档案（AutoCAD 2010）储放在光盘（700MB CD 或4.7GBDVD）上或以电子邮件发函形式送交各单位。
（9）机电各专业初步深化施工图经批核后，我司将负责配合专业单位完成综合设施施工图和综合管线图设计工作，全面协调并完成确定设备管道的走向和标高。
在深化设计图纸得到业主及顾问公司批准后方可作为专业施工图之用。
（10）如在上述期间内无任何修改，则以书面知会各单位可按上次送呈图纸作为依据。
（11）所有图纸均需有正式的图签并应标明本项目及有关图纸的名称、图号、最新修改号及修改内容、日期和图示比例。
呈交系统示意图的同时，亦应提供必要的辅助资料以描述各设备的功能和操作。
（12）任何图纸的全部或某部份不获批准时，我方将按各审批单位的意见督促相关方对图纸进行修改,修改后需重新送审，直至该图纸获得批准为止。
批准后，将按照本部分“文件及图纸送审及提交”要求提交规定数量的批准图纸，分发各有关单位参照及记录之用。
2、机电工程深化基本原则（1）管线标高原则风管、线槽均按管底标高表示；有压输送水管按管中标高表示。
无压管道按管底标高表示。
（2）吊顶标高：由业主、设计单位及装饰单位给定。
（3）走廊净高度、宽度、梁高：由结构图纸给定。
（4）管道保温厚度、管道附件设置：由专业图纸给定。
（5）管道穿墙、穿梁预留空洞位置标高：由结构和专业图纸给定。
（6）管线排布原则小管让大管，有压让无压，考虑检修空间。
尽量利用梁内空间，在满足弯曲半径条件下，空调风管和有压水管均可以通过翻转到梁内空间的方法，避免与其他管道冲突，满足层高要求；冷水管道避让热水管道，并考虑保温后管道外径变化情况，热水管道翻转过于频繁会导致局部集气，因此在两者相遇时，一般调整冷水管道；附件少的管道避让附件多的管道。
低压管道避让高压管道。
电气桥架应考虑过多的水平或上下反弯，会影响电气线缆敷设长度的增加，对施工预算成本控制不力。
（7）管线排布的基本方法先定位排水管（无压管），然后定位风管或其他大管，最后定位其他有压管线和桥架，风管上方有排水管的，安装在排水管之下；风管上方没有排水管的，尽量贴梁底安装，以保证吊顶内绝对安装空间的优化；保温管道靠里，非保温管靠外，金属管靠里，非金属管靠外，大管靠里小管在外；检修少的管道靠里，支管多，检修多的管道靠外。
3、深化设计图纸出图基本要求（1）CAD绘图应以标准模版为基础进行绘制，绘图在模型空间按照1:1mm进行绘制。
（2）尺寸标注平面图以mm为标准单位，场区图纸以m为单位标注。
标注绝对标高或者相对于完成面的标高应明确说明。
（3）图纸打印应按照各专业标准出图样式打印，图纸规格尺寸如表3：表3图纸宽度方向可加长，增加的长度为标准图纸宽度的1/8、1/4、1/2，为了便于图纸在现场使用，A0图纸原则上不加长。
（4）图纸比例要求图纸比例应满足合同要求和设计图的的各种比例确定：平面图1:200、1:100、1:50大样图和剖面图1:50、1:20、1:10局部详图1：20、1:10、1:5、1:1场区图纸1:200、1:100（5）专业图层设置（尽量参照设计图纸）表4（6）尺寸标注直线箭头颜色线宽随层，线型比例—1，标注样式—DIM-100箭头—建筑标记，箭头大小—1，尺寸线范围：—1，尺寸线偏移—1文字颜色—随层，文字高度—2文字偏移—1，文字样式—Arial标注全局比例—100，标注线型比例—1（7）字体设置字体—Arial，字高—400，字宽—0.8（1:150、1:200）字体—Arial，字高—300，字宽—0.8（1:100）（8）深化图过程报审要求各专业单位深化图正式报审需经由总包统一报送业主顾问审批，过程中如需电邮沟通的图纸一律为PDF版本。
三、机电深化设计出图流程根据工程现场施工进度及各专业施工顺序要求，本工程拟采用如下出图模式在施工过程中逐步绘出深化设计图纸。
卫星及有线电视平面/平面图公共广播系统平面/平面图四、利用BIM技术进行综合管线设计BIM为Building Information Modeling的简写，其译意是“建筑信息模型’,通过数字信息仿真模拟建筑物所具有的真实信息，集成了建筑工程项目各种相关信息的工程数据模型，可以对该项目相关信息作出直观且详尽的表达。
本项目机电工程涉及专业多且管线布置密集，如果仅利用传统的二维图深化方法即把各专业图纸进行叠加调整，这样不但不能很好的达到深化效果，还会使深化的难度及工作量加大。
结合本项目机电工程特点，我司将在深化设计过程中运用BIM技术。
