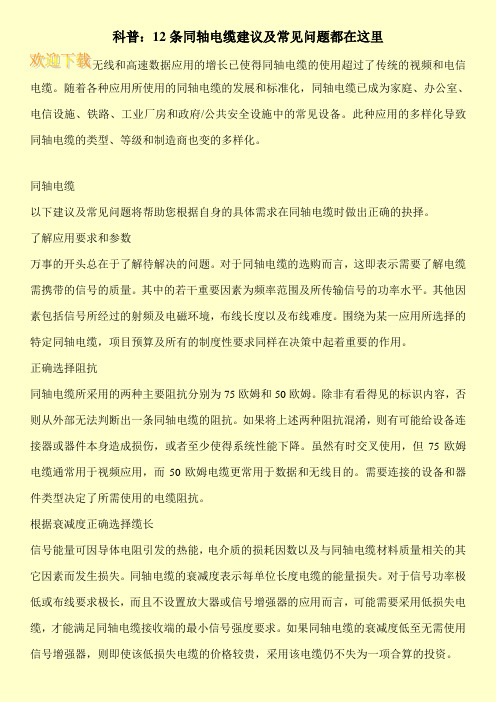

科普：12条同轴电缆建议及常见问题都在这里
科普：12条同轴电缆建议及常见问题都在这里无线和高速数据应用的增长已使得同轴电缆的使用超过了传统的视频和电信电缆。
随着各种应用所使用的同轴电缆的发展和标准化，同轴电缆已成为家庭、办公室、电信设施、铁路、工业厂房和政府/公共安全设施中的常见设备。
此种应用的多样化导致同轴电缆的类型、等级和制造商也变的多样化。
同轴电缆以下建议及常见问题将帮助您根据自身的具体需求在同轴电缆时做出正确的抉择。
了解应用要求和参数万事的开头总在于了解待解决的问题。
对于同轴电缆的选购而言，这即表示需要了解电缆需携带的信号的质量。
其中的若干重要因素为频率范围及所传输信号的功率水平。
其他因素包括信号所经过的射频及电磁环境，布线长度以及布线难度。
围绕为某一应用所选择的特定同轴电缆，项目预算及所有的制度性要求同样在决策中起着重要的作用。
正确选择阻抗同轴电缆所采用的两种主要阻抗分别为75欧姆和50欧姆。
除非有看得见的标识内容，否则从外部无法判断出一条同轴电缆的阻抗。
如果将上述两种阻抗混淆，则有可能给设备连接器或器件本身造成损伤，或者至少使得系统性能下降。
虽然有时交叉使用，但75欧姆电缆通常用于视频应用，而50欧姆电缆更常用于数据和无线目的。
需要连接的设备和器件类型决定了所需使用的电缆阻抗。
根据衰减度正确选择缆长信号能量可因导体电阻引发的热能，电介质的损耗因数以及与同轴电缆材料质量相关的其它因素而发生损失。
同轴电缆的衰减度表示每单位长度电缆的能量损失。
对于信号功率极低或布线要求极长，而且不设置放大器或信号增强器的应用而言，可能需要采用低损失电缆，才能满足同轴电缆接收端的最小信号强度要求。
如果同轴电缆的衰减度低至无需使用信号增强器，则即使该低损失电缆的价格较贵，采用该电缆仍不失为一项合算的投资。
同轴电缆连接器规范资料
同轴电缆连接器规范资料1. 引言本文档旨在提供关于同轴电缆连接器的规范资料，以帮助用户了解如何正确使用和安装同轴电缆连接器。
2. 同轴电缆连接器的类型同轴电缆连接器有多种类型，其中常见的包括：- BNC连接器：适用于低频信号传输，常用于视频监控和网络设备。
- N型连接器：适用于高频信号传输，常用于射频应用和通信设备。
- SMA连接器：适用于高频信号传输，常用于无线通信和天线系统。
- F型连接器：适用于电视信号传输，常用于有线电视和卫星电视系统。
3. 安装同轴电缆连接器的步骤正确安装同轴电缆连接器是确保信号传输质量的关键。
以下是安装步骤的简要介绍：1. 剥离电缆外皮：使用剥线钳或剥线工具，仔细剥离电缆外皮，揭示出内部绝缘层。
2. 插入连接器：将连接器的插针安装到电缆内部绝缘层中，确保插针与中心导体连接，而外部绝缘层保持完整。
3. 紧固连接器：根据连接器类型，使用扳手或螺纹转接器将连接器紧固在设备或另一个连接器上。
4. 检查连接：确保连接器牢固且无松动，检查信号是否正常传输。
4. 使用同轴电缆连接器的注意事项在使用同轴电缆连接器时，需要注意以下事项：- 选择正确的连接器类型，以保证与设备或系统的兼容性。
- 确保连接器的质量和规格符合要求，避免使用低质量或非认证的连接器。
- 避免连接器的弯曲或扭转，以防止信号损耗或断裂。
- 定期检查连接器的紧固度和状态，及时更换损坏或老化的连接器。
5. 总结同轴电缆连接器的规范资料提供了关于连接器类型、安装步骤和注意事项的重要信息。
正确选择和安装同轴电缆连接器将确保信号传输的稳定性和质量。
以上为同轴电缆连接器规范资料的简要内容，供您参考。
若需更详细或具体的信息，请参阅相关资料或向专业人士咨询。
同轴线缆使用指南
线缆构造横截面 CL
（轴）
中心导体 外部导体
屏 蔽 效 能，所指 的 是 屏 蔽 层 对于 各 类 干 扰信 号 的 相 应 抵御 能 力。在同 轴 线 中，外 部 导 体 在 屏 蔽 功 能 上同时 起 到 两 个 作用：一 是 防止 外 部 干 扰信 号 的 侵 入，二是 防止内部 信 号 外泄 进 而 干 扰 到 近 旁 设 备。屏 蔽 效 能 以d B 作 为 计 量 单位，数值 越 高 表 明 屏 蔽 能 力越 强 。表 格 所 列为 不 同 类型屏蔽层所对应的屏蔽效能。
指“Universal Specification/通用细则”）。标 注在字符“/ U”之前的A、B、C等字母，指 产品细则已经修改或更新。例如：在民用无 线电行业常见的RG-58A / U，原RG-58 / U同轴 线采用单股线作为中心导线，而增加 了“A”，指的是中心导线已更换为多股 线，以提升线缆柔性（更能完美适用于移动 行业）。在许多同轴产品设计者中，针对这 些修改，有以下默认行规：A = 改动单股芯 材； B = 改动外层护套；C = 改动绝缘体。请 注意，这类默认行规并非既定标准，在实际 销售中可能存在差异。
插入损耗：系统输出端在与线缆、设备连接 时，接入前后所测得的衰减值。
插座：母头连接器，通常配置中心插孔。
微波频率：微波频率范围包括三类：特高频 （UHF）0.3 ~ 3GHz、超高频（SHF）3 ~ 30 GHz、极高频（EHF）30 ~ 300 GHz。
MIL-C-17：自20世纪40年代以来，MIL-C-17即 作为一项行业标准用来规范同轴线的物理及 电气特性。由于RG标准已不再沿用，符合 MIL-C-17的同轴线可能在性能上与RG标准存 在差异。
同轴线缆有哪些使用场合？
50欧高频同轴电缆的射频连接器和接头设计
50欧高频同轴电缆的射频连接器和接头设计射频连接器和接头是50欧高频同轴电缆中至关重要的组成部分。
它们的设计直接影响到电缆的信号传输质量和性能。
在设计过程中，我们需要考虑连接器和接头的特性阻抗、频率范围、材料选择以及机械结构等方面。
本文将从这几个方面详细介绍设计高频同轴电缆的射频连接器和接头的要点。
首先，特性阻抗是射频连接器和接头设计的重要参数。
当信号从一个媒介传输到另一个媒介时，特性阻抗的匹配至关重要，以确保信号的完美传输。
对于50欧高频同轴电缆，我们需要选择特性阻抗为50欧的连接器和接头。
这样才能保证信号在传输过程中不会发生反射和衰减，从而保证信号传输的稳定性和可靠性。
其次，频率范围是另一个需要考虑的因素。
不同的射频连接器和接头有不同的频率范围。
对于50欧高频同轴电缆，我们需要选择能够在高频范围内工作的连接器和接头。
这样才能满足电缆传输信号的需求。
一般来说，常见的高频同轴电缆连接器和接头可以覆盖从DC到18 GHz的频率范围，但也有一些可以扩展到更高的频率范围。
材料选择也是设计射频连接器和接头时需要考虑的重要因素之一。
连接器和接头的材料对信号传输的影响非常大。
常见的材料包括不锈钢、黄铜、铜合金和塑料等。
不同的材料有不同的特性，如导电性、机械强度和耐腐蚀性等。
在选择材料时，我们需要根据具体的应用场景来综合考虑各个方面的影响，并选择最适合的材料。
另外，机械结构也是射频连接器和接头设计的重要方面。
连接器和接头的机械结构不仅需要满足信号传输的要求，还需要方便安装和拆卸。
一般来说，高频同轴电缆的连接器和接头采用螺纹结构，这样可以确保连接的稳固性和可靠性。
此外，还需要考虑连接器和接头的尺寸和重量。
连接器和接头应尽可能小巧轻盈，以适应不同的应用场景。
除了上述要点，还有一些其他的设计考虑因素，如防水性能、温度范围和可靠性等。
在设计射频连接器和接头时，我们需要综合考虑这些因素，以确保连接器和接头能够满足具体的应用需求。
怎样选择射频同轴连接器
怎样选择射频同轴连接器（电子）射频同轴连接器的选择既要考虑性能要求又要考虑经济因素,性能必须满足系统电气设备的要求经济上须符合价值工程要求。
在选择连接器原则上应考虑以下四方面。
•连接器接口（SMA∖SMB、BNC等）•电气性能、电缆及电缆装接•端接形式（PC板、电缆、面板等）•机械构造及镀层（军用、商用）一、连接器接口连接器接口通常由它的应用所决定，但同时要满足电气和机械性能要求。
BMA型连接器用于频率达18GHz的低功率微波系统的盲插连接。
BNC型连接器采用卡口式连接多用于频率低于4GHz的射频连接，广泛用于网络系统、仪器仪表及电脑互连领域。
TNC除了螺口外其界面与BNC相仿在I1GHz仍能使用在振动条件下性能优良。
SMA螺口连接器广泛应用于航空、雷达、微波通讯、数字通信等军用民用领域。
其阻抗有50Q配用软电缆时使用频率低于12.4GHz配用半刚性电缆时最高使用频率达26.5GHz,75Q在数字通信上应用前景广阔。
SMB体积小于SMA,为插入自锁结构，便于快速连接，最典型的应用是数字通信是19的换代产品商业50N满足4GHz,75Q用于2GHz。
SMC与SMB相仿因有螺口保证了更强的机械性能及更宽的频率范围主要用于军事或高振动环境。
N型螺口连接器用空气作绝缘材料造价低，阻抗为50Q及75Q,频率可达IIGHZ通常用于区域网络，媒体传播和测试仪器上。
RFCN提供的MCX、MMCX系列连接器体积小，接触可靠，是满足密集型、小型化的首选产品，有其广泛的应用前景。
二、电气性能、电缆及电缆装接A.阻抗：连接器应与系统及电缆的阻抗相匹配，应注意到不是所有连接器接口都符合50Q或75Q的阻抗，阻抗不匹配会导致系统性能下降。
B.电压:确保使用中不能超过连接器的最高耐压值。
C.最高工作频率:每种连接器部有个最高工作频率限制，有些商业或75n的设计有最低工作频率限制。
除电气性能外每种接口形式部有其独特之处，如：BNC为卡口连接，安装方便及价格低廉在低性能电气连接中得到广泛使用；SMA.TNC系列为螺母连接，满足高振动环境对连接器的要求，SMB具有快速连接断开功能，因而越来越受到用户青睐。
2024年射频同轴电缆组件项目建议书
2024年射频同轴电缆组件项目建议书尊敬的领导：2024年射频同轴电缆组件项目建议书一、项目背景随着智能手机、智能家居、物联网等领域的快速发展，对于射频同轴电缆组件的需求越来越大。
然而，当前市场上的同轴电缆产品大多数是由国外厂家生产，国内企业在这一领域存在一定的空白。
针对这一情况，我们提出了建设射频同轴电缆组件生产项目的建议。
二、项目概况1. 项目名称：2024年射频同轴电缆组件项目2. 项目地点：中国XX省XX市3. 项目内容：生产射频同轴电缆组件，包括同轴电缆、连接器、接头等产品4. 项目规模：年产值XX亿元，年销售收入XX亿元5. 项目投资：总投资XX亿元，其中自有资金XX亿元，申请银行贷款XX亿元三、市场分析当前国内射频同轴电缆组件市场依然存在巨大的需求缺口，市场潜力巨大。
由于同轴电缆组件的广泛应用，包括通信、广播电视、无线通信、军事通信等多个领域，市场需求持续增长。
目前，国内市场依然依赖进口产品，而国外产品价格昂贵，且受到国际政治经济形势的影响，存在一定的不确定性。
四、项目建议1. 技术引进：引进国内外先进的射频同轴电缆组件生产技术，提升产品质量和生产效率。
2. 市场定位：根据市场需求，制定产品规格、品牌定位和价格策略，实现产品差异化竞争。
3. 人才培养：招聘相关领域的专业人才，建立技术团队，不断提升研发和生产水平。
4. 质量管理：建立严格的质量管理体系，保证产品质量，树立品牌形象。
5. 销售渠道：开拓国内外市场，寻求合作伙伴，扩大销售渠道，提升市场份额。
五、项目预期效益1. 带动当地经济发展，增加就业岗位，促进产业升级。
2. 丰富射频同轴电缆组件产品种类，满足市场需求。
3. 提升国内同轴电缆组件生产能力，降低对进口产品的依赖。
4. 实现企业可持续发展，为投资人带来良好的投资回报。
六、项目实施计划1. 项目前期准备：收集市场情报、进行可行性研究、确定项目建设方案。
2. 项目建设阶段：确定项目投资计划、选址、设计规划、开工建设。
射频同轴连接器与同轴线缆连接的设计（可编辑）
射频同轴连接器与同轴线缆连接的设计, , ,射频同轴连接器设计培训系列射频同轴连接器设计培训系列射频同轴连接器与同轴电缆连接的设计射频同轴连接器与同轴电缆连接的设计数据机械式永久连接的要求机械式永久连接的要求案例射频同轴电缆结构射频同轴电缆结构射频同轴电缆类型射频同轴电缆类型图片电线电缆生产工艺电线电缆生产工艺图示培训时提供射频同轴电缆规格射频同轴电缆规格压接连接机理压接连接机理射频同轴连接器与电缆的连接射频同轴连接器与电缆的连接Encnn enables connection! Encnn enables connection!//0>. //.机械式永久连接的要求机械式永久连接的要求有分离界面必定有永久连接需求永久连接没有插拔次数要求和插入力限制两类永久连接方式:机械式和冶炼式metallurgic机械式: 压接式crimp-压六方或四方机械式连接的作用原理:冷焊和回弹力冶炼式:钎焊solder,银焊braze, 焊接(weld)机械式永久连接的要求---相当于电线电缆的延伸机械式永久连接的要求---相当于电线电缆的延伸足够的接触面积--- ---不小于被连接导体的截面积不小于被连接导体的截面积当正向力较小时,接触电阻主要取决于正向力,当正向力较大时,接触电阻主要取决当正向力较小时,接触电阻主要取决于正向力,当正向力较大时,接触电阻主要取决于接触面积于接触面积接触电阻应与被连接长度的导体有相同的数量级接触电阻应与被连接长度的导体有相同的数量级? 接触面积不小于被连接导体的截面积接触面积不小于被连接导体的截面积? ?对被连接导体来说不存在收缩电流对被连接导体来说不存在收缩电流气密性接触界面---保证界面不被腐蚀---保证界面不被腐蚀机械稳定性--- ---要求能承受一定应力载荷要求能承受一定应力载荷, , 决定于具体设计决定于具体设计 e.g. e.g.应变保护特征) 应变保护特征)控制变形? 较大变形产生较大接触面积较大变形产生较大接触面积较大变形削弱机械强度e.g. 压接连接的导线较大变形削弱机械强度e.g. 压接连接的导线Encnn enables connection! Encnn enables connection!//. //.接触电阻的分析接触电阻的分析Encnn enables connection! Encnn enables connection!//. //.接触电阻的计算接触电阻的计算Encnn enables connection! Encnn enables connection!//. //.被连接导体不存在收缩电流被连接导体不存在收缩电流D是小导体直径,实现最小接触电阻小导体不存在电流受限情况Encnn enables connection! Encnn enables connection!//. //.同轴线缆连接机械稳定性同轴线缆连接机械稳定性Encnn enables connection! Encnn enables connection!//. //.套管和内导体的压接设计套管和内导体的压接设计套管和内导体的材料选择:纯铜管的工艺及特点铅黄铜管的工艺热处理及特点铅黄铜内导体压接设计铍铜内导体压接设计内导体内孔尺寸的计算内导体外径的确定套管内径的计算套管外径的确定Encnn enables connection! Encnn enables connection!//. //.射频同轴电缆结构射频同轴电缆结构射频同轴电缆:射频同轴电缆是一种常用的微波信号传输线,是四大通信电缆之一.它具有频带宽、电性能优越、可弯折、使用方便等优点,被广泛用于仪器仪表、微波通信及武器系统中射频同轴电缆结构:射频同轴电缆从结构上讲可分为四层:第一层:芯线?射频同轴电缆的内导体,有以下几种结构:单根:具有使用频率高、插损小的优点,缺点是芯线有一定的强度,柔韧性差,在弯曲半径较小情况下对电缆的相位稳定性影响较大多根无氧铜线:在使用频率、插损方面弱于单根芯线,但芯线强度小、柔韧性好,在弯曲半径较小的情况下,电缆的相位稳定性优于单根芯线单根铜包钢线:由于芯线强度很高,自身承重性好,可以直接用芯线作连接器的插针,这样使得连接器的结构设计简单化,更轻化,缺点是使用频率不高、衰减大、散热性差、弯曲时柔性弱于铜芯。
rf同轴连接器结构 -回复
rf同轴连接器结构-回复RF同轴连接器结构是一种特殊的电子连接器，经常用于无线通信系统、雷达系统和卫星通信等高频电子设备中。
它的设计和结构能够提供稳定的信号传输和良好的屏蔽性能，使其成为无线通信领域中不可或缺的元件。
首先，我们来了解一下RF同轴连接器的基本结构。
RF同轴连接器一般由外导体、内导体、绝缘体和连接结构组成。
外导体是连接器外部的金属壳体，起到保护内部结构和屏蔽外界干扰的作用。
通常采用金属制成，如不锈钢或铜，以提供足够的机械强度和耐腐蚀性。
内导体是内部的中心引线，用于传输信号。
它通常是固定在连接器的中央，且与外导体隔离开，以避免信号泄漏和干扰。
内导体一般采用铜制成，通常具有良好的导电性和导热性。
绝缘体用于隔离外导体和内导体，以防止信号泄漏和电气短路。
它通常是一个环形或圆柱形的嵌入式塑料或陶瓷件。
绝缘体的选择要具有良好的介电性能和耐高温性能，以确保稳定的信号传输。
连接结构是连接器的核心部分，用于确保内外导体之间的稳定连接。
连接结构通常由螺纹、卡口或套筒等形式组成，以便稳固地连接内外导体，并提供良好的屏蔽性能和电气连接。
连接结构的设计要考虑人体工程学和使用方便性等因素，以确保连接器的易用性。
RF同轴连接器的结构设计需要考虑以下几个重要因素：1. 频率特性：RF同轴连接器通常用于高频电子设备中，其频率范围可以从几千兆赫兹到几十吉赫兹。
因此，连接器的结构和材料必须能够支持高频信号的传输和抗干扰性。
2. 屏蔽性能：RF同轴连接器的屏蔽性能非常重要，因为它能够阻止外界干扰信号的进入，同时避免内部信号的泄漏。
连接器的外导体和绝缘体的设计和材料选择必须能够提供有效的屏蔽。
3. 机械强度：RF同轴连接器通常用于移动设备或户外环境，对连接器的机械性能有较高的要求。
连接器的材料和结构设计必须能够承受振动、冲击和温度变化等外部环境的影响，并保持良好的连接状态。
4. 安装和拆卸性能：RF同轴连接器通常需要频繁拆卸和安装，因此连接器的设计应具有易于操作、牢固可靠的特点，以确保快速和准确的安装。
射频同轴电缆阻抗测试方法
新型测量射频电缆特性阻抗的方法0引言特性阻抗是设计和选用电缆时首先要考虑的电气参数，最大功率传输、最小信号反射都取决于电缆的特性阻抗和系统中其它部件的匹配。
在电缆的实际应用中，特性阻抗确实是一个很重要、很实用的参数，它可以很方便地分析传输线的工作状态，因此必须尽可能精确地测量它。
射频同轴电缆的特性阻抗通常为50Ω或75Ω，其中50Ω的射频电缆应用得最多。
射频同轴电缆特性阻抗的测量可以有频域测量和时域测量两种方法。
本文从工程应用出发，介绍几种在生产中常用的阻抗测量方法，特别推荐一种更便捷、更实效的通过测量单个连接器电压驻波比测得射频电缆特性阻抗的方法。
1射频电缆阻抗的概念射频电缆作为传输线在通讯系统中应用得十分广泛。
当电磁波在射频电缆上传播时，通常存在着正向传播的入射波和反向传播的反射波。
入射波和反射波相互叠加形成驻波。
传输线上任一点的总电压与总电流之比定义为传输线该点向负载端看过去的输入阻抗。
在一般情况下，传输线的输入阻抗不仅与线长有关，而且还与频率有关。
然而，当传输线是无限长时，传输线上只有向前行进的波，叫行波。
这时，传输线上任一点的输入阻抗与线长无关，而是等于一个恒值Z 0,这个数值称为传输线的特性阻抗。
另外，当传输线终端接某一个恒定值的纯电阻负载时，其上任一点的输入阻抗也处处相等而与线长无关。
这个恒定电阻值就是传输线的特性阻抗值。
射频电缆的特性阻抗0Z 仅取决于内外导体的直径尺寸以及其间充填介质的等效介电参数，而与线长无关。
2 射频电缆阻抗的测量射频电缆的特性阻抗可以用频域法或时域法测量。
频域法一般采用矢量网络分析仪对电缆性能进行测试。
矢量网络分析仪使用带通滤波器和数字滤波器，具有很低的背景噪声，能够精确的测量电缆的特性阻抗。
频域法按测试信号的方向又可分为传输测量和反射测量两种。
2.1用矢量网络分析仪测量特性阻抗2.1.1 测试原理2.1.1.1 传输相位法传输线的特性阻抗与相位、频率及电缆总电容有如下关系： lfC Z πϕ20=（1） 式中ϕ是被测电缆试样的绝对传输相位。
4第4章同轴线缆的测试
4第4章同轴线缆的测试第4章同轴线缆的测试4.1 50Ω同轴电缆的测试一．测电缆回损一般是采用全频段测试（如30～3200MHz），待测电缆末端接上阴负载，测其入端回损，应满足给定要求。
技术要求若是按驻波比写的，就要用驻波比画面显示，有四档可选。
若用回损表示时，就用对数画面显示，无须换档。
通常测试时是在一端接负载，而在另一端进行测试的。
要求高时还应掉头（四参量仪器可自动掉头）测试，两头的测试值皆应满足给定要求。
电缆验收一般都是在频域中完成的，下面对一些典型的曲线，加以说明：1.正常频响曲线低端（200MHz以下）约在40分贝左右，中段（1～2GHz）约在30分贝左右，随着频率增高到3GHz，一般在20dB 左右。
假如全频段能在30dB以上此电缆可作测试电缆，一般情况下尤其是3GHz附近是很难作到30dB的，能作到26dB就不错了。
回损测试曲线呈现周期性起伏，一般只看峰点的数值，峰值包络单调上升。
起伏周期满足⊿F=150/L（式中L为电缆的电长度（米），⊿F单位为MHz），则此电缆属常规正常现象，主要反射来自两端连接器处的反射；对于1米的电缆，每隔150MHz一个起伏。
注意：连接器处的反射，并不只是连接器本身的反射，还有电缆特性阻抗不对引起的反射。
2．回损测试曲线中某一频点回损明显高于左右频点呈一谐振峰状，而且最大的峰值并不在最高端，此时出现了电缆谐振现象。
只要不在使用频率内可以不去管它，这是电缆制造中周期性的偏差引起的反射在某一频点下叠加的结果，我们只能先避开它。
这种现象在1998年我们买的SYV-50-3电缆中多次碰到，回损会到4dB，粗的电缆倒不常见此情况。
还有一种轻微的电缆谐振现象，曾见过一种RG400电缆，在3GHz时指标很好，而800MHz时，却只有24dB。
用户只有自己保护自己，选择质量好的才买。
3.频响曲线很平，从低频到高频皆在30dB左右。
这表明电缆分布反射不大，但特性阻抗不对。
