KEL CorporationKEL Coaxial Coaxial Cable ConnectorCable ConnectorKEL CorporationCoaxial Cable Connector Road MapSL(0.5mm pitch)SSL (0.5mmpitch)USL(0.4mm pitch)USLS(0.4mm pitch)XSL(0.25mm pitch)XSLS(0.25mm pitch)SL seriesSSL seriesUSL seriesUSLS seriesXSL series1998200220032006200820100.25mm pitch Stack typeDesigned for notebook market for the first timeDesigned for mobile market for the first timeDesigned for DVC market for the first timeReleased finest pitch connector in this marketCoaxial Cable Connector Coaxial Cable Connector SeriesSeriesSeries Name Pitch Pin Number Termination ApplicablecableCableassemblyR/A StackSSL0.5mm10p/20p/30p/40p○Coax. AWG#40I.D.C. USL0.4mm20p/30p/40p○Coax. AWG#42I.D.C USLS0.4mm20p/30p○Coax. AWG#42I.D.C TMC0.5mm51p○Coax. AWG36-40Disc. AWG36-38Soldering XSL0.25mm48p○Coax. AWG#44Soldering XSLS0.25mm30p○Coax. AWG#44SolderingMain Application for Coaxial Cable business1. Camera Module market such as such as Camcorder, CCTV, DSC Camcorder, CCTV, DSC2. 2. Medical Equipments Medical Equipments (Untrasound/ECG etc.)3. 3. Mobile PhoneMobile PhoneFeatures for KEL Coaxial Cable Business1.Stable connection Quality with IDC cable assembly-SSL/USL/USLS seriesExcellent EMI Protection4.Good performance for LVDS (Low Voltage Differential Signal)5.Lead Free ⇒No Whisker problemWhat is Coaxial Cable ?Inner Conductor0.03mm(Outside Diameter)/70.09mm Insulator Served Shield 0.03mm(Outside Diameter)Copper TapePolyester0.35mmEach cable is shielded ⇒Anti-EMI solutionIDC (Insulation Displacement Connection)v.s. Soldering1.Stable Connection Quality2. Rich bending function --Please see below Improve Transmission Characteristics 4. Lead Free → No Whisker problemv.s.Soldering typeI.D.C type【IDC’s Merit 】Solder penetration makes solid wire ⇒Crack possibility by BendingBending & Twisting Characteristics ofMicro Coaxial Cable / AWG #40(≒AWG#42)Bending CharacteristicsNo Crack or No outward appearancedamage after 30,000 times bendingtests (10mm, 100gf)No Crack or No outward appearance damage after 100,000 times twisting tests(25mm)I.D.C / Soldering Assembly Process ComparisonSoldering Type ---13 processesKEL I.D.C ---5 processesLaminationLaser CuttingJacket StripPre-InsertionFinal MountingLaminationLaser Cutting-1Jacket StripFlux & Soldering BarG/B Bending G/B StripInsulator Strip Laser Cutting-2Core Pin solderingSolder-Bar setG/B SolderingFluxFinal MountingGeneralQuality PointEngineering PointKEL CorporationExcellent EMI Protection by Multi Excellent EMI Protection by Multi--Point GroundFor improving transmission characteristic, 1)Metal shell cover Metal shell cover surround surround the connector the connector 2)Many ground terminals strengthen the strengthen the ground ground function.function.Improve the EMI protection (see next pages)■KEL USL series 40pinhas 11points ground connection■Competitors products 40pinhave only 2points ground connection on both sidesディスクリートケーブル接続Competitor’s EMI Data (Discrete cable connector)KEL CorporationCompetitor’s EMI Competitor’s EMI Data Data (Coaxial cable connector)KEL Corporation）KEL USL series EMI DataKEL Corporation USL Transmission Characters -14-12-10-8-6-4-202468101214161820G a i n (d B )Frequency (GHz)Differential Mode Insertion Loss5cm 10cm 15cm 20cm25cm30cmCable lengthHigh speed transmission is available。
Industry NB 极细同轴线
(笔记本屏线)
简介 Introduction 此款MCC屏线使用I-PEX 20373系列连接器,由于此款连接器为垂直插入型,接触端子匹配度高,产品具有防呆 功能,信号传输非常稳定,线束采用42#同轴线,产品广泛用于 笔记本电脑产品,医疗器械显示产品等.
主要材料说明 Main Material Description
连接器耐温与传输速率 Conn Temperature &Transmission Speed 线束耐温与传输速率 Cable Temperature &Transmission Speed 产品传输速率 Product Transmission Speed 产品测试要求 Product Test Requirement 产品用途 Product Use 连接器适用线规 Applicable Cable Size 其它特性 Other Performance
连接器型号(1) CN1 Conn Plug P/N 连接器型号(2) CN2 Conn Plug P/N 线束规格 Cable Spec 连接器母坐型号 Receptacle Conn P/N 接地片规格 G/B Spec 锡丝规格 Tin Wire Spec 辅材 Auxiliary 其它材料 Other Materials
-40℃ to 85℃
3.75Gbps~20Gbps
-20℃ to 210℃ 0.75Gbps~5Gbps 3.75Gbps(MAX)
导通阻抗:5Ω, DC:200V/20MΩ,AC:100V/0.5MA,瞬间断短路:3sec
Note PC,Flat panel Display 40AWG 42AWG
I-PEX 20373-030T I-PEX 20373-030T UL1354 42AWG OD:0.26MM 7/0.025(50欧姆) 20374-030E 0.01*0.6MM(H*W) OD:0.5MM Sn99Ag0.3Cu0.7
《同轴电缆介绍》课件2
按导体材料分类
可分为铜芯同轴电缆和铝芯同轴电 缆。
按绝缘材料分类
可分为聚乙烯同轴电缆、聚氯乙烯 同轴电缆等。
常见品牌与规格
常见品牌
安普、康宁、百通等。
常见规格
50Ω和75Ω是常见的阻抗规格，用于不同的应用场景。
03
同轴电缆的性能参数
传输速率
总结词
同轴电缆的传输速率是指单位时间内 传输的数据量，通常以Mbps（兆比 特每秒）为单位。
详细描述
同轴电缆需要在一定的温度范围内保持稳定的传输性能，以 确保信号传输的质量。一些特殊材料和工艺也被用于提高同 轴电缆的温度特性，使其能够在高温或低温环境下正常工作 。
04
同轴电缆的优缺点
优点
高带宽
同轴电缆具有较大的带 宽，可以支持高速数据 传输和视频信号传输。
抗干扰能力强
同轴电缆的外层导体起 到屏蔽作用，减少信号 干扰，提高信号传输质
详细描述
同轴电缆的传输速率取决于其制造材 料、工艺和规格等因素。一般来说， 同轴电缆的传输速率较高，能够满足 各种高速数据传输的需求。
衰减系数
总结词
同轴电缆的衰减系数是指信号在 传输过程中的损耗程度，通常以 分贝（dB）为单位。
详细描述
同轴电缆的衰减系数越低，信号 传输的距离就越远。为了保持信 号的稳定传输，同轴电缆需要在 一定长度范围内控制衰减系数。
正常工作。
干扰问题
同轴电缆可能会受到其他电磁干 扰的影响，导致信号传输不稳定 。可以检查周围是否存在其他电 磁源，并采取相应的措施减少干
扰。
安装问题
如果发现安装问题，如弯曲过度 、固定不良等，应及时进行调整 和修复，以免影响信号传输质量
。
极细同轴结构图
极细同轴结构图
面向手机开发的极细同轴电缆的结构是，中心导体为42AWG(7/0.025mm)同心绞合镀银铜合金线，横卷绕包的外部导体为(约20/0.03mm)镀锡铜合金线。
当中的绝缘层与外护套均选用可溶性聚四氟乙烯PFA，是由于氟塑料的介电常数比较低，适合于高频传送，能够减轻辐射噪音的影响，并且可以提高电缆自身的柔韧性。
图. 极细同轴电缆截面照片
表. 极细同轴电缆几种常见型号的结构
4. 铜合金导
5. 绞合、斜包与挤出
42AWG(7/0.025mm)中心导体的镀银铜合金线一般使用带退扭的单扭束丝机(Single Twist Buncher)来绞合，其均一的送线张力与送线长度是稳定退扭的关键。
绝缘与护套间的斜包屏蔽导体使用的是斜包机(Spiral Shield Machine), 要做到几十根极细线高速斜包(3,000RPM)，对设备的张力控制能力要求非常严格
考虑到极细同轴电缆绝缘与外护套的低介电常数与耐电压特性等电性能，以及末端加工时耐热性和耐弯曲性等机械性能方面的要求，选用了在超薄挤出时树脂流动性良好的可溶性聚四氟乙烯PFA。
电缆绝缘的挤出生产线配备了精度很高的送收线张力控制设备，确保了量产时的稳定性。
图. 带退扭的单扭束丝机图. 极细同轴电缆挤出生产线。
EDP Micro coaxial CABLE (EDP高清极细同轴线屏线)
连接器耐温与传输速率 Conn Temperature &Transmission Speed 线束耐温与传输速率 Cable Temperature &Transmission Speed 产品传输速率 Product Transmission Speed 产品测试要求 Product Test Requirement 产品用途 Product Use 连接器适用线规 Applicable Cable Size 其它特性 Other Performance
-40℃ to 85℃
3.75Gbps~20Gbps
-20℃ to 210℃ 0.75Gbps~5Gbps 3.75Gbps(MAX)
导通阻抗:5Ω, DC:200V/20MΩ,AC:100V/0.5MA,瞬间断短路:3sec
NB Note PC,Flat panel Display 40AWG 42AWG
EDP Micro coaxial CABLE
(EDP高清屏线)
简介 Introduction 此款MCC屏线使用I-PEX 20524系列连接器,由于此款连接器屏蔽效果非常好,信号传输非常稳定,线束采用40# 双绞同轴线,产品广泛用于NB料说明 Main Material Description
I-PEX 20523-030T I-PEX 20523-030T UL1354 42AWG 40AWG 双绞线 OD:0.35MM 7/0.03(50欧姆) 20525-030E 0.01*0.6MM(H*W) OD:0.5MM Sn99Ag0.3Cu0.7

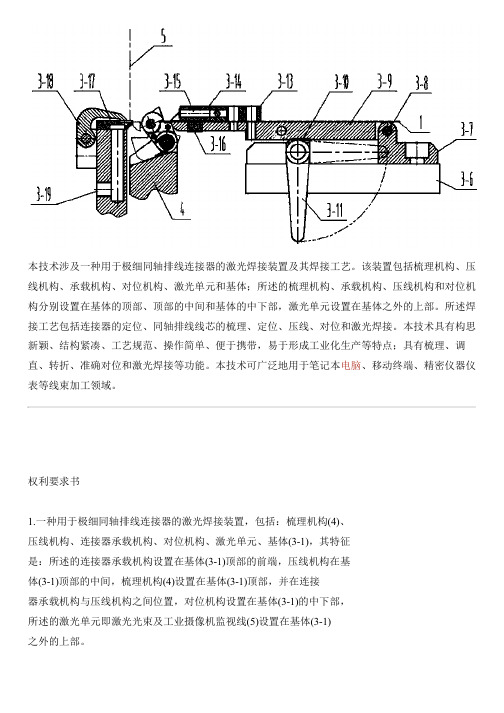

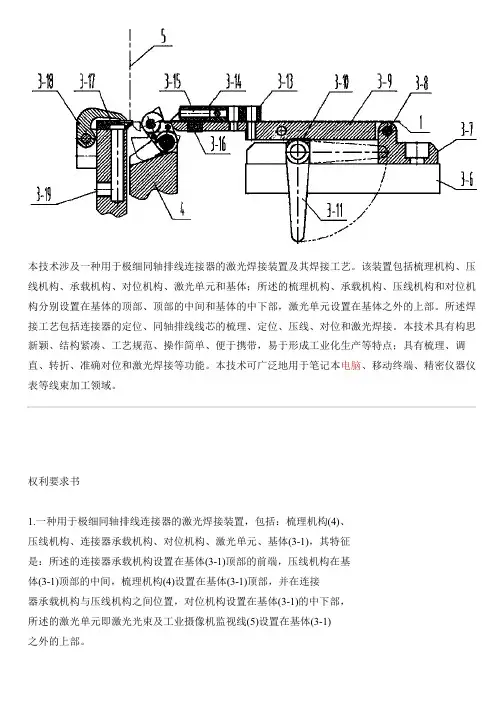

用于极细同轴排线连接器的激光焊接设备及其焊接工艺的制作流程
本技术涉及一种用于极细同轴排线连接器的激光焊接装置及其焊接工艺。
该装置包括梳理机构、压线机构、承载机构、对位机构、激光单元和基体；所述的梳理机构、承载机构、压线机构和对位机构分别设置在基体的顶部、顶部的中间和基体的中下部，激光单元设置在基体之外的上部。
所述焊接工艺包括连接器的定位、同轴排线线芯的梳理、定位、压线、对位和激光焊接。
本技术具有构思新颖、结构紧凑、工艺规范、操作简单、便于携带，易于形成工业化生产等特点；具有梳理、调直、转折、准确对位和激光焊接等功能。
本技术可广泛地用于笔记本电脑、移动终端、精密仪器仪表等线束加工领域。
权利要求书1.一种用于极细同轴排线连接器的激光焊接装置，包括：梳理机构(4)、压线机构、连接器承载机构、对位机构、激光单元、基体(3-1)，其特征是：所述的连接器承载机构设置在基体(3-1)顶部的前端，压线机构在基体(3-1)顶部的中间，梳理机构(4)设置在基体(3-1)顶部，并在连接器承载机构与压线机构之间位置，对位机构设置在基体(3-1)的中下部，所述的激光单元即激光光束及工业摄像机监视线(5)设置在基体(3-1)之外的上部。
2.根据权利要求1所述的一种用于极细同轴排线连接器的激光焊接装置，其特征是，所述的对位机构包括X向平移台(3-2)、Y向平移台(3-6)，X向平移台(3-2)安装在基体(3-1)上，Y向平移台(3-6)安装在X向平移台(3-2)之上，X向平移台(3-2)与Y向平移台(3-6)之间安装有X向Y向平移台连接块(3-4)，并通过螺钉连接，在X向平移台(3-2)设置有X向平移台调节旋钮(3-3)，在Y向平移台(3-6)上设置有Y向平移台调节旋钮(3-5)，在X向平移台(3-2)和Y向平移台(3-6)内分别设置有齿轮齿条机构，X向平移台调节旋钮(3-3)和Y向平移台调节旋钮(3-5)分别与X向齿轮齿条机构的X向齿轮和Y向齿轮齿条的Y向齿连接。
3.根据权利要求1所述的一种用于极细同轴排线连接器的激光焊接装置，其特征是，所述的压线机构包括铰接座(3-7)、铰轴(3-8)、载板(3-9)、载板升降凸轮(3-10)、凸轮转动手柄(3-11)、拉簧(3-12)、压线板铰链(3-13)、压线板(3-14)、压线板销轴(3-15)、强磁铁(3-16)，铰接座(3-7)通过螺钉固定在所述的Y向平移台(3-6)可移动的上部，载板(3-9)通过铰轴(3-8)与铰接座(3-7)进行铰接，拉簧(3-12)一端钩在所述的Y向平移台(3-6)上部的移动块上，另一端钩在载板(3-9)上，载板升降凸轮(3-10)安装在载板(3-9)底部，凸轮转动手柄(3-11)的转动将带动凸轮(3-10)同步转动，压线板铰链(3-13)用螺钉固定在载板(3-9)上，压线板销轴(3-15) 安装在压线板铰链(3-13)中，并作为压线板(3-14)的转轴，压线板(3-14)可以在压线板销轴(3-15)中转动，强磁铁(3-16)安装在压线板(3-14)中，强磁铁(3-16’)安装在载板(3-9)内并与强磁铁(3-16)同轴。
TV Micro 极细同轴线制作工艺
-40℃ to 85℃
3.75Gbps~20Gbps
-20℃ to 210℃ 0.75Gbps~5Gbps 5.7Gbps(MAX)
导通阻抗:5Ω, DC:200V/20MΩ,AC:100V/0.5MA,瞬间断短路:3sec
TV, Note PC,Flat panel Display 36AWG 40AWG
TV Micro coaxial CABLE
(TV液晶屏屏线)
简介 Introduction 此款MCC屏线使用JAE FI-RE系列焊接类连接器,此连接器接口为 V-by-One接口,适用于平板显示器的信号传 输.线束采用40#同轴线,目前广泛应用在TV显示.多功能打印机.办公设备.车载娱乐设备.机器人.安防系统产品等.
主要材料说明 Main Mater1 Conn Plug P/N 连接器型号(2) CN2 Conn Plug P/N 线束规格 Cable Spec 连接器母坐型号 Receptacle Conn P/N 接地片规格 G/B Spec 锡丝规格 Tin Wire Spec 辅材 Auxiliary 其它材料 Other Materials
连接器耐温与传输速率 Conn Temperature &Transmission Speed 线束耐温与传输速率 Cable Temperature &Transmission Speed 产品传输速率 Product Transmission Speed 产品测试要求 Product Test Requirement 产品用途 Product Use 连接器适用线规 Applicable Cable Size 其它特性 Other Performance
JAE FI-RE51CL JAE FI-RE51CL UL1354 36AWG OD:0.38MM 7/0.05(50欧姆) JAE FI-RE51S 0.01*0.6MM(H*W) OD:0.5MM Sn99Ag0.3Cu0.7
极细同轴电缆技术简介
项目
单位
技术指标 FEP PFA
≤2.02 ≤2.01 — ≤2.01 ≤2.01 ≤2.01 ≤2.01 ≤2.01 ≤7.0³10-5 ≤7.0³10-5 — ≤4.0³10-4 ≤4.0³10-4 ≤3.5³10-4 ≤3.5³10-4 ≤3.0³10-4 20～40 ≥15 520～630 ≥10
18
≤2.02 ≤2.01 ≤2.01 ≤2.01 ≤2.01 ≤2.01 ≤2.01 ≤7.0³10-5 ≤7.0³10-5 ≤4.0³10-4 ≤4.0³10-4 ≤3.5³10-4 ≤3.5³10-4 ≤3.0³10-4 25～70 ≥17 ≥490 ≥1018 ≥25 -15～15 ≥300 -15～15 2.13～2.18 ≥80 305 260
-2
2
-3 绝缘直 -³． ³³ 径标称 值， 单位 为毫米
3
-4
4
-5
5
-6
镀银铜包钢单线
6
7
8
注：当外导体为镀层或金属箔绕(纵包)+金属丝编织或缠绕时，在上述外导体代号前加字母“P”。
2.3 内导体 内导体材料通常使用镀银或镀锡铜(合金)线，在一些特殊使用场合还可能用到镀银铜包钢线。 内导体多采用“1+6”的绞合结构。为了进一步提高电缆的柔软性，也可采用“1+6+12”的 绞合结构，但这增加了保证电缆阻抗均匀性的难度。构成绞合导体的单丝直径从 0.0098mm 至 0.102 mm 不等。外径细、使用中很少经历弯曲的电缆偶尔也采用实心导体结构。 2.4 绝缘 通常情况下，绝缘材料多选用具有优异的机械物理性能、耐高低温性能、电气性能和阻
分类 代号 含义 绝 缘 外 径 在 1mm UC 以 下 的 同 轴 电 缆 代号 F1 F2 F3 F4 F5 F6 F0 绝缘 含义 实心可熔性全氟烷氧基共聚物 实心聚全氟乙丙烯 泡沫可熔性全氟烷氧基共聚物 泡沫聚全氟乙丙烯 泡沫皮可熔性全氟烷氧基共聚物 泡沫皮聚全氟乙丙烯 氟塑料薄膜绕包烧结 代号 F1 F2 F7 A PET V F0 护套 含义 可熔性全氟烷氧基共聚物 聚全氟乙丙烯 乙烯-四氟乙烯共聚物 镀铜聚对苯二甲酸乙二醇酯薄膜 聚对苯二甲酸乙二醇酯薄膜 柔软型聚氯乙烯 氟塑料薄膜绕包烧结 标称特性阻抗 代号 -42 -45 -50 -75 含义 42Ω 45Ω 50Ω 75Ω
KEL XSLS00-40-A极细同轴线I连接器【产品 百I度I搜I索 找→苏州汇成元】
极细同轴电缆（AWG#44,46）对应于0.25mm间距连接器
KEL“XSLS系列”是极细同轴电缆用0.25mm间距连接器“XSL系列”的堆叠连接方式。
∙它是行业界最小水准的0.25mm间距连接器，通过采用堆叠连
接方式而进一步节省了基板空间。
∙与从前的“XSL系列”相比，占用基板面积减少了56%。
并且通过在连接器底面涂覆树脂，实现可在连接器正下方进行
电路布线。
∙“XSLS系列”极细同轴电缆（AWG#42、AWG#44、AWG#46）
适配，这些电缆除了具有优异的传输特性之外，还具有优异的弯曲性，可实现基板间的高自由度连接布局。
并可穿过细管的铰链部等，提高用户基板设计的自由度。
∙极数有30极和40极。
本系列的产品列表明细：
相关产品线束和连接器实物图片(图片仅供参考):。
极细同轴线介绍-工程用
極細同軸線構造
M.C.C結構圖
各層材質的功能?地線的纏繞方式(BRAIDED SHIELD,SPIRAL WRAPPED)?
雙極細同軸線構造
TwinAx結構圖
為何如此設計?優缺點?
極細同軸線一般規格
構造
項目
SUMITOMO
蕊線 材質
銅錫合金線
組成
7心/0.03[0.04]
外徑
0.09[0.12]
是作為電源因此不需考慮匹配阻抗,而且50歐姆線徑太粗,會造成製程困難 度增加,因此不用50歐姆的36號線. 2.COAXIAL CABLE AWG40(50歐姆) 此種線多用來作為信號線,因此必需考慮到匹配阻抗,這種線一般有黃色和 藍色兩種,一般黃色僅用來標示第一,第十一線,沒其他作用耐電流為0.4A. 3.電子線 現用來作為接地線,因其成本極低,電子線和COAXIAL CABLE混用時,在 折接地棒時會將蕊線折斷,因此需配合八爪或有八爪的鐵蓋. 4.鐵氟龍線 現多用在INV端用作電源,其價格稍便宜,但由於其表面太滑,五號膠無法貼 住,因此需用價格較高的綠色膠帶 5.COAXIAL CABLE AWG32(50歐姆) 由於大螢幕需能耐較大的電流(1.2A),因此開始有廠商開始使用
MICRO COAXIAL CABLE
包材
INVETER MB
CONNECTOR
優缺點之比較
a. 遮蔽性 COAXIAL CABLE>FPC>ELECTRONIC WIRE b. 阻抗穩定性 COAXIAL CABLE>ELECTRONIC WIRE>FPC c. 壽命 COAXIAL CABLE>ELECTRONIC WIRE>FPC d. 成型性 COAXIAL CABLE>FPC>ELECTRONIC WIRE e. 價格優勢 ELECTRONIC WIRE>COAXIAL CABLE>FPC
