BAS系统主要监控原理
BAS系统基本原理
楼宇自控的作用
总之，采用楼宇自控系统(BAS)后，可为业主及用户
提供舒适的环境、显著的节能效果、高效的设备运 作、快速的故障反应及处理、完备的警报及其他历 史资料、精简的维护保养费用及人员，可以大大提 高人员及设备的整体安全水平和灾害防御能力。
楼宇自控系统讲义
楼宇自控的作用
楼宇自控的应用范围
C O M A I A D I A D O A V D A V A A M D A
楼宇自控系统讲义
楼宇自控的特点 面对众多单位、电气接口界面
需要与工程设计单位配合；进行系统设计（涉及到 建筑、结构、给排水、暖通、电气等所有专业）； 涉及建筑物所有机电设备厂家，需要与之协调监控 的接口技术界面。（如冷水机组、冷却塔、水泵、 送排风机、空调、新风机、变配电、电梯、照明、 水处理系统…）
4
U<100? S*60: T*60
Value100%
200
U
U
楼宇自控系统讲义
楼宇自控的特点 节约能源
研究表明，良好的管理可减小高层建筑能耗10%，通过优化设 备的运行另可节能10%，而这二者都可由BAS的控制策略来实现 的。
高层商用建筑能耗分配图 6%
8%
26%
60%
空调系统耗电 照明系统耗电 电梯系统耗电 其他
楼宇自控系统讲义
楼宇自控的作用 实现集中化管理功能
实现合理化管理：可完成设备例行性时序操作，如 节假日、周末及每日上下班定时启动、停止及顺序 操作均由控制系统自动完成，可以减少人为的误操 作。 存取有关数据与控制的参数、进行系统运行的历史 记录及趋势分析、数据管理、打印各类报表等。 实现实时化、动态化管理：所有监控参数由现场总 线或TCP/IP网络传输，实时、动态分析数据。 保障建筑物与人身安全，提供用户舒适的环境
BAS的监控
1、概述广州地铁一号线共有14个地下车站、2个地面车站和一座地铁控制中心（OCC）大楼，全长18.6公里，采用了集散控制系统（DCS）对地铁全线环控设备及其它车站机电设备进行集中监控，由于引进了楼宇控制概念，地铁车站设备监控系统亦被称为BAS（Building Automation System）系统。
广州地铁一号线采用美国CSI公司的I/NET2000系统对全线环控系统进行监控，并对全线车站的扶梯、给排水设备、应急电源进行监视报警。
2 、BAS系统在地铁环控中的作用及功能2.1. 地铁BAS系统在地铁环控中的主要作用：控制全线车站及区间的环控及其它机电设备安全、高效、协调的运行，保证地铁车站及区间环境的良好舒适，产生最佳的节能效果，并在突发事件（如火灾）时指挥环控设备转向特定模式，为地铁乘车环境提供安全保证。
2.2. 广州地铁一号线BAS系统主要功能：（1）监控并协调全线各车站及OCC大楼通风空调设备、冷水系统设备的运行。
（2）监控并协调全线区间隧道通风系统设备的运行。
（3）对车站机电设备故障进行报警，统计设备累积运行时间。
（4）对全线环境参数（温、湿度）及水系统运行参数进行检测、分析及报警。
（5）接收地铁防灾系统（FAS系统）火灾接收报警信息并触发BAS系统的灾害运行模式，控制环控设备按灾害模式运行。
（6）通过与信号ATS接口接收区间堵车信息，控制相关环控设备执行相应命令。
（7）紧急状况下，可通过车站模拟屏控制环控设备执行相关命令。
（8）监视全线各站及隧道区间给排水、自动扶梯等机电设备的运行状态。
（9）管理资料并定期打印报表。
（10）与主时钟接口，保证BAS系统时钟同步。
3 、BAS系统对环控设备的监控原理及内容3.1. 环控系统组成：大系统——车站公共区（站厅/站台）通风空调系统；小系统——车站设备用房通风空调系统；水系统——地下站冷水机组系统；隧道通风系统——执行隧道区间正常及紧急情况下通风排烟工况的环控子系统。
地铁bas的名词解释
地铁bas的名词解释地铁BAS是指地铁辅助系统，它是地铁运营中不可或缺的关键组成部分。
BAS主要通过采集数据、监测设备和系统状态，以及提供预警和故障诊断等功能，为地铁运营的安全和顺畅提供支持。
一、地铁BAS的功能与作用1. 数据采集与监测：地铁BAS能够实时监测地铁系统内的各种设备，包括安全系统、信号设备以及通信系统等等。
通过连续的数据采集，BAS能够迅速发现设备运行中的异常情况，并及时报告运维人员，确保故障得以及时处理，从而减少潜在事故的发生。
2. 故障诊断与预警：地铁BAS能够对各种设备进行故障诊断，通过分析数据和设备状态，快速发现和定位故障原因。
一旦系统中出现潜在的故障迹象，BAS会自动发出预警信息，通知相关人员及时采取措施，避免事故的发生。
3. 安全监控与应急响应：地铁BAS能够监控地铁车站、站台和列车内的各种安全设备。
一旦发生紧急情况，如火灾、恐怖袭击等，BAS能够自动启动应急系统，并为地铁运营人员提供实时的安全指引和应急响应方案，确保乘客的安全。
4. 运营优化与调度支持：地铁BAS可以通过数据分析和模拟仿真，为地铁运营商提供运力优化和调度支持。
通过实时监测和分析数据，BAS能够帮助运营商预测运力需求，并根据实际情况做出相应的调整，以提供更好的乘车体验和运营效率。
二、地铁BAS的组成与工作原理地铁BAS由多个子系统组成，包括设备监控系统、通信系统、故障诊断系统、应急响应系统等。
这些子系统之间通过网络进行数据传输和交互，共同实现地铁BAS的功能。
设备监控系统是地铁BAS中最重要的组成部分之一。
它通过传感器、摄像头和其他检测设备，实时监测地铁系统中的各类设备。
当设备发生异常时，监控系统会立即将相关信息发送至中央控制中心，以便运维人员及时采取措施修复故障。
通信系统是地铁BAS的核心部分，它负责实现各个子系统之间的数据传输和交互。
通过高速数据传输网络，各个子系统能够实时共享数据，并进行联动操作。
地铁车站的BAS系统课件
故障定位
利用专业的检测工具和手 段，确定故障的具体位置。
故障排除
根据故障定位结果，采取 相应的措施排除故障，恢 复设备正常运行。
系统升级与优化
系统升级
根据技术发展和实际需求，对BA系统的结构和参数进行调整，提高 其运行效率和稳定性。
系统更新
定期更新BAS系统的软件和硬件，保持系统的先进性和可靠性。
系统发展历程与趋势
发展历程
地铁车站BAS系统经历了从传统仪表 控制到现代计算机控制的发展过程， 技术不断升级换代。
趋势
未来地铁车站BAS系统将朝着更加智 能化、绿色化、集成化方向发展，实 现更高效、安全、节能的控制和管理。
02
CATALOGUE
地铁车站BAS系统构成
控制中心设备
中央控制器
用于监控和控制整个地铁车站的机电设备，收集和处理各种 数据，下达控制指令。
06
CATALOGUE
地铁车站BAS系统未来发展展 望
新技术应用与融合
5G通信技术
01
利用5G高速、低延迟的特性，实现BAS系统实时数据传输和远
程控制功能。
物联网技术
02
通过物联网技术实现车站设备间的互联互通，提升BAS系统对
设备的监控和管理能力。
云计算技术
03
利用云计算技术进行数据存储和分析，提高BAS系统的数据处
系统安全与可靠性提升
加密通信技术
采用加密通信技术，确保BAS系统数据传输的安全性和保密性。
容错与冗余设计
通过容错与冗余设计，提高BAS系统的可靠性和稳定性，降低故障 对系统运行的影响。
安全审计与监控
建立安全审计与监控机制，对BAS系统的运行状态和数据安全进行 实时监测和预警。
BAS 楼宇自动化系统
BAS 楼宇自动化系统引言概述：BAS（Building Automation System）楼宇自动化系统是一种集成了多种技术和设备的智能化管理系统，旨在提高建筑物的能源效率、安全性和舒适度。
本文将从四个方面详细介绍BAS楼宇自动化系统的工作原理和应用。
一、自动化控制1.1 传感器和监测设备：BAS系统通过安装各种传感器和监测设备，如温度传感器、湿度传感器、照明传感器等，实时监测建筑物的环境参数，并将数据反馈给中央控制器。
1.2 中央控制器：BAS系统的中央控制器是系统的核心，它通过收集传感器和监测设备的数据，并根据预设的策略和算法进行分析和决策。
中央控制器可以自动调节建筑物的温度、湿度、照明等参数，以实现能源的节约和舒适度的提高。
1.3 执行器和设备控制：BAS系统通过执行器和设备控制模块，如风机、空调、照明设备等，实现对建筑物各个设备的自动控制。
这些执行器和设备控制模块可以根据中央控制器的指令，自动调节设备的工作状态和参数，以满足建筑物的需求。
二、能源管理2.1 能源监测和分析：BAS系统可以对建筑物的能源消耗进行实时监测和分析，包括电力、水、燃气等。
通过对能源的监测和分析，可以及时发现能源的浪费和异常情况，并采取相应的措施进行调整和优化。
2.2 能源节约措施：BAS系统可以通过自动调节设备的工作状态和参数，实现能源的节约。
例如，根据建筑物的使用情况和环境条件，自动调节空调的温度和风速，以减少能源的消耗。
此外，BAS系统还可以通过优化设备的运行时间和顺序，实现能源的最优利用。
2.3 能源报告和管理：BAS系统可以生成能源消耗的报告和统计数据，帮助建筑物的管理者了解能源的使用情况和趋势。
通过对能源消耗的监测和管理，可以制定合理的能源管理策略，进一步提高建筑物的能源效率。
三、安全管理3.1 火灾报警和控制：BAS系统可以集成火灾报警系统，通过烟雾传感器、温度传感器等设备实时监测建筑物的火灾风险，并及时发出警报。

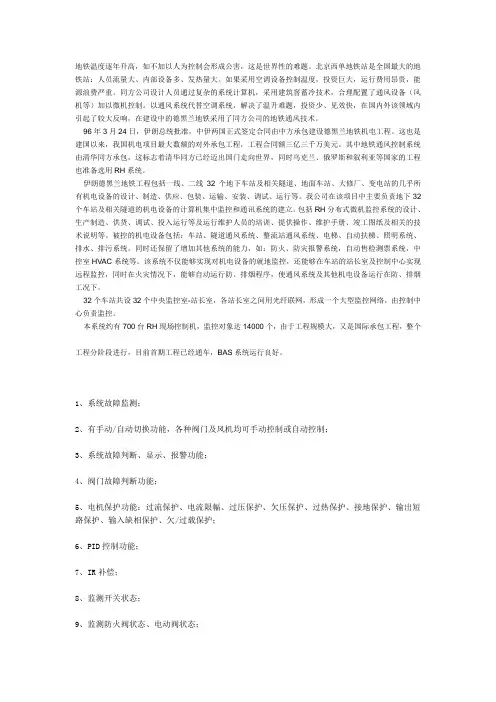

BAS车站环境监控系统
地铁温度逐年升高，如不加以人为控制会形成公害，这是世界性的难题。
北京西单地铁站是全国最大的地铁站：人员流量大、内部设备多、发热量大。
如果采用空调设备控制温度，投资巨大，运行费用昂贵，能源浪费严重。
同方公司设计人员通过复杂的系统计算机，采用建筑窨蓄冷技术，合理配置了通风设备（风机等）加以微机控制。
以通风系统代替空调系统，解决了温升难题，投资少、见效快，在国内外该领域内引起了较大反响，在建设中的德黑兰地铁采用了同方公司的地铁通风技术。
96年3月24日，伊朗总统批准，中伊两国正式签定合同由中方承包建设德黑兰地铁机电工程。
这也是建国以来，我国机电项目最大数额的对外承包工程，工程合同额三亿三千万美元。
其中地铁通风控制系统由清华同方承包，这标志着清华同方已经迈出国门走向世界，同时乌克兰、俄罗斯和叙利亚等国家的工程也准备选用RH系统。
伊朗德黑兰地铁工程包括一线、二线32个地下车站及相关隧道、地面车站、大修厂、变电站的几乎所有机电设备的设计、制造、供应、包装、运输、安装、调试、运行等。
我公司在该项目中主要负责地下32个车站及相关隧道的机电设备的计算机集中监控和通讯系统的建立。
包括RH分布式微机监控系统的设计、生产制造、供货、调试、投入运行等及运行维护人员的培训、提供操作、维护手册、竣工图纸及相关的技术说明等。
被控的机电设备包括：车站、隧道通风系统、整流站通风系统、电梯、自动扶梯、照明系统、排水、排污系统。
同时还保留了增加其他系统的能力，如：防火、防灾报警系统，自动售检测票系统，中控室HVAC系统等。
该系统不仅能够实现对机电设备的就地监控，还能够在车站的站长室及控制中心实现远程监控，同时在火灾情况下，能够自动运行防、排烟程序，使通风系统及其他机电设备运行在防、排烟工况下。
32个车站共设32个中央监控室-站长室，各站长室之间用光纤联网，形成一个大型监控网络，由控制中心负责监控。
本系统约有700台RH现场控制机，监控对象达14000个，由于工程规模大，又是国际承包工程，整个工程分阶段进行，目前首期工程已经通车，BAS系统运行良好。
地铁bas系统在环控中的应用
地铁bas系统在环控中的应用【摘要】地铁bas系统在环控中的应用越来越受到重视。
本文将从地铁bas 系统的基本原理、应用场景、对环境的监测和调控、优势和局限性、未来发展方向等几个方面进行阐述。
地铁bas系统通过实时监测车站和车辆的运行情况，实现对环境的精准控制，保障乘客的出行体验和环境舒适度。
虽然地铁bas系统具有诸多优势，如提高运行效率、节能减排等，但也存在局限性，比如高成本、技术复杂等。
未来，随着技术的不断发展，地铁bas系统有着广阔的发展前景。
地铁bas系统在环控中的重要性不言而喻，对城市交通的影响也将随之提升。
地铁bas 系统的发展将在未来得到更好的应用和推广，为城市交通和环境保护做出更大的贡献。
【关键词】地铁bas系统、环控、应用场景、监测、调控、优势、局限性、未来发展、重要性、城市交通、影响、发展前景1. 引言1.1 地铁bas系统在环控中的应用地铁bas系统在环控中的应用是指地铁系统中采用Building Automation System（BAS）进行环境监测和调控的应用。
地铁系统作为城市重要的公共交通工具，其环境控制对乘客的舒适度和乘坐体验至关重要。
地铁bas系统可以监测和调控地铁车厢和站台的温度、湿度、空气质量等环境参数，保障乘客的乘坐舒适度和安全。
通过地铁bas系统的智能调控，可以实现节能减排，提高能源利用效率，降低空调和通风系统的运行成本。
地铁bas系统还可以实现远程监控和在线预警，保障地铁系统的安全稳定运行。
地铁bas系统在环控中的应用不仅提升了地铁系统的运行效率和环保水平，也为乘客提供了更舒适、安全的乘坐环境。
在城市环保和可持续发展的背景下，地铁bas 系统在环控中的应用将会越来越受到重视，并将在未来发展中发挥越来越重要的作用。
2. 正文2.1 地铁bas系统的基本原理地铁BAS系统的基本原理是建立在先进的自动控制原理和技术基础之上的。
它通过传感器实时采集地铁车站和车辆的各种数据，将这些数据传输至中央控制中心进行处理和分析。
BAS系统主要监控原理
BAS系统监控原理目录BAS系统监控原理 (1)1、空调机组监控 (2)1.1 监控内容 (2)1.2 控制方案 (2)1.3 启动顺序 (3)2、新风系统监控 (4)2.1 监控内容： (4)2.2 控制方案： (4)2.3 启停顺序： (5)3、冷热源系统监控 (6)3.1 监控内容： (6)3.2 控制方案： (7)3.3 启停顺序： (8)4、公共照明系统监控 (9)4.1 监控内容： (9)4.2 控制方案： (9)4.3 控制模式： (9)5、集水井监控 (10)6、变配电系统基本监控 (11)6.1 高压测监视 (11)6.2 低压测监视 (11)6.3 变压器监视 (11)6.4 直流操作电源监视 (12)7、给排水系统监控 (13)7.1 监控功能： (13)7.2 控制方案： (14)8、电梯系统 (15)8.1 监控内容 (15)9、其他设备监控原理 (16)9.1 锅炉设备 (16)9.2 热交换器监控 (16)1、空调机组监控1.1 监控内容●新风温度、湿度测量●过滤器堵塞报警监测●送/回风温度、湿度测量●空气质量检测●防冻开关状态监测●分机压差报警监测●送/回风机运行状态监测、故障监测、手自动状态监测、启停控制●加湿器阀门开关控制●新风口风门开度控制●回风/排风风门开度控制●冷/热水阀门开度调节1.2 控制方案(1)温度调节：定风量空调的节能是以回风温度为被调参数，DDC控制器计算回风温度与给定值比较差生的偏差，按照预定的调节规律（一般为PID）输出调节信号控制冷/热水阀的开度以控制冷/热水量，使气温保持在设定值。
(2)湿度调节：回风湿度调节与回风温度调节过程基本相同，把回风湿度值与给定的值比较，产生偏差，DDC控制器按PI规律调节加湿器电动阀开度，将房间相对湿度控制在设定值。
(3)风门调节：根据新风的温湿度、回风的温湿度在DDC进行回风及新风焓值计算,按回风和新风的焓值比例及空气质量检测值对新风的需求量，控制新风筏和回风阀的开度比例，使系统在最佳新风/回风状态下运行。
BAS 楼宇自动化系统
BAS 楼宇自动化系统引言概述：楼宇自动化系统（Building Automation System，简称BAS）是一种集成化的智能控制系统，通过网络连接各种设备和系统，实现对建造物内部环境、能源消耗、安全等方面的监控和管理。
本文将详细介绍BAS楼宇自动化系统的定义、功能、应用领域、优势和未来发展前景。
一、BAS楼宇自动化系统的定义1.1 BAS的概念楼宇自动化系统是指通过集成控制、通信和信息处理技术，实现对建造物内部设备、系统和环境的智能化管理和控制的系统。
1.2 BAS的组成BAS由传感器、执行器、控制器、通信网络和监控软件等组成。
传感器用于采集各种环境参数，执行器用于控制设备的开关和调节，控制器负责数据处理和决策，通信网络用于设备之间的数据传输，监控软件用于实时监测和管理。
1.3 BAS的工作原理BAS通过采集、传输、处理和控制四个步骤实现自动化控制。
传感器采集环境参数，将数据传输给控制器，控制器根据设定的策略进行数据处理和决策，再通过执行器控制设备的开关和调节，从而实现对建造物内部环境的智能化管理和控制。
二、BAS楼宇自动化系统的功能2.1 环境监测与控制BAS可以实时监测和控制建造物内部的温度、湿度、光照等环境参数，通过调节空调、照明等设备，提供舒适的室内环境。
2.2 能源管理与优化BAS可以监测和控制建造物的能源消耗，通过调整设备的运行状态和能源利用策略，实现能源的高效利用和节约。
2.3 安全与防灾管理BAS可以监测和控制建造物的安全设备，如火灾报警系统、安防监控系统等，及时发现和处理安全隐患，保障建造物和人员的安全。
三、BAS楼宇自动化系统的应用领域3.1 商业建造BAS在商业建造中广泛应用，如写字楼、购物中心、酒店等，通过实时监测和控制，提供舒适的办公和购物环境，降低能源消耗，提高安全性。
3.2 工业建造BAS在工业建造中应用，如工厂、仓库等，通过监测和控制设备的运行状态，提高生产效率，降低能源消耗，保障安全生产。
BAS系统主要监控原理
BAS系统主要监控原理1.传感器监控原理：传感器是BAS系统的重要组成部分，用于感知建筑内部环境的各种参数，如温度、湿度、光照强度、气体浓度等。
传感器通过测量等方式将环境参数转化为电信号，并传输给BAS系统进行处理。
BAS系统可以通过分析传感器信号来获取建筑内部环境的实时状态，进而进行相应的控制操作。
2.数据采集与处理原理：BAS系统通过连接各种设备和系统中的传感器和执行器等硬件，通过数据采集和处理来实现对建筑内部环境和能源系统的监控和控制。
BAS系统将从传感器获取到的数据进行采集和处理，通过算法和模型分析数据，并根据设定的控制策略来进行相应的控制操作。
数据采集与处理原理是BAS系统能够实现智能监控和控制的基础。
3.控制策略原理：BAS系统通过设计和实施相应的控制策略来对建筑内部环境和能源系统进行优化控制。
控制策略可以根据建筑使用需求、节能要求和环境条件等因素进行设定，通过BAS系统的监控和控制功能，对建筑内部的照明、空调、通风、供暖、能源等系统进行智能控制，以提高建筑能耗效率，降低运营成本，改善环境质量等。
4.用户需求反馈与管理原理：BAS系统支持用户对建筑内部环境和设备状态提出需求，并对用户的反馈进行处理和管理。
用户可以通过BAS系统的界面或移动设备等方式与系统进行交互，根据自己的需求调整建筑内部的环境参数和能源使用等。
BAS系统可以记录和分析用户需求和反馈情况，提供相应的服务和建议，以满足用户的需求，并提供决策支持。
5.安全管理原理：BAS系统在监控和控制建筑内部环境和设备状态的同时，也需要考虑安全管理的原则。
BAS系统通过实时监测建筑内部的安全设备和传感器，如火灾报警器、烟雾探测器、安全摄像机等，对建筑内部的安全状况进行监控。
如果发现异常情况，则及时采取相应措施，如报警、联动控制等，以确保建筑内部的安全。
综上所述，BAS系统主要监控原理包括传感器监控原理、数据采集与处理原理、控制策略原理、用户需求反馈与管理原理以及安全管理原理。
