比较完整的操作数ZEMAX优化操作数
zemax优化操作数详细分类及使用
优化操作数分类类别相关操作数基本光学特性EFFL，PIMH，PMAG，AMAG，ENPP，EXPP，LINV，WFNO，POWR，EPDI，ISFN，EFLX，EFLY，SFNO，TFNOSPHA，COMA，ASTI，FCUR，DIST，DIMX，AXCL，LACL，TRAR，TRAX，TRAY，TRAI，OPDC，PETZ，PETC，RSCH，RSCE，RWCH，像差RWCE，ANAR，ZERN，TRAC，OPDX，RSRE，RSRH，RWRE，TRAD，TRAE，TRCX，TRCY，DISG，FCGS，FCGT，DISC，OPDM，RWRH，BSERMTF 数据MTFT，MTFS，MTFA，MSWT，MSWS，MSWA，GMTA，GMTS，GMTT 包围圆能量DENC，GENCTOTR，CVVA，CVGT，CVLT，CTVA，CTGT，CTLT，ETVA，ETGT，ETLT，COVA，COGT，COLT，DMVA，DMGT，DMLT，TTHI，VOLU，镜头数据的约MNCT，MNET，MXCT，MXET，MNCG，MNEG，MXCG，MXEG，MNCA，束MNEA，MXCA，MXEA，ZTHI，SAGX，SAGY，CVOL，MNSD，MXSD，XXET，XXEA，XXEG，XNET，XNEA，XNEG，TTGT，TTLT，TTVA，TMAS，MNCV，MXCV，MNDT，MXDT参数数据的约束P1VA，P1GT，P1LT，P2VA，P2GT，P2LT，P3VA，P3GT，P3LT，P4VA，P4GT，P4LT，P5VA，P5GT，P5LT，P6VA，P6GT，P6LT，P7VA，P7GT，P7LT，P8VA，P8GT，P8LT特殊数据的约XDVA，XDGT，XDLT束玻璃数据的约MNIN，MXIN，MNAB，MXAB，MNPD，MXPD，RGLA，GCOS，GTCE，束INDX近轴光线数据PARX，PARY，PARZ，PARR，PARA，PARB，PARC，PANA，PANB，的约束PANC，PATX，PATY，YNIPREAX，REAY，REAZ，REAR，REAA，REAB，REAC，RENA，RENB，实际光线数据RENC，RANG，OPTH，DXDX，DXDY，DYDX，DYDY，RETX，RETY，的约束RAGX，RAGY，RAGZ，RAGA，RAGB，RAGC，RAIN，PLEN，HHCN，RAID，RAEN，RAED，IMAE元素位置的约GLCX，GLCY，GLCZ，GLCA，GLCB，CLCC束系统数据的改CONF，PRIM，SVIG变一般数学操作ABSO，SUMM，OSUM，DIFF，PROD，DIVI，SQRT，OPGT，OPLT，CONS，QSUM，EQUA，MINN，MAXX，ACOS，ASIN，ATAN，COSI，SINE，TANG多重结构(变CONF，ZTHI，MCOV，MCOL，MCOG焦)数据高斯光束数据GBWA，GBW0，GBWZ，GBWR，GBWD关于梯度折射I1GT，I2GT，I3GT，I4GT，I5GT，I6GT，I1LT，I2LT，I3LT，率控制的操作I4LT，I5LT，I6LT，I1VA，I2VA，I3VA，I4VA，I5VA，I6VA，数GRMN，GRMX，LPTD，DLTN幻像控制GPIM光纤耦合控制FICL带ZPL 宏指令ZPLM的优化用户自定义操UDOP作数评价函数控制BLNK，ENDX，USYM，DMFS，SKIS，SKIN操作数非连续元件系NPXG，NPXL，NPXV，NPYG，NPYL，NPYV，NPZG，NPZL，NPZV，统对象数据的NTXG，NTXL，NTXV，NTYG，NTYL，NTYV，NTZG，NTZL，NTZV，约束NPGT，NPLT，NPVA光学虚拟全息CMFV系统的光学结构的约束优化操作数和数据域的用法名称说明Int1 Int2 Hxy,PxyABSO 绝对值操作数编号——ACOS 指定编号的操作数的值的反余弦值。
zemax优化操作数详细分类及使用
CVGT
—
—
率大于目标值
号
曲率小于。这个边界操作数强制使指定编号的表面的曲 表 面 编
CVLT
—
—率小于目标值号来自圆柱体体积。这个操作数计算了包含指定范围的表面的 第一个 最后一
CVOL 最小圆柱体的体积，以镜头长度的立方为单位。在计算 表面的 个表面 —
中仅使用球面顶点和半口径，不用矢高。指定的表面范 编号 的编号
束
INDX
近 轴 光 线 数 据 PARX，PARY，PARZ，PARR，PARA，PARB，PARC，PANA，PANB，
的约束
PANC，PATX，PATY，YNIP
REAX，REAY，REAZ，REAR，REAA，REAB，REAC，RENA，RENB，
实 际 光 线 数 据 RENC，RANG，OPTH，DXDX，DXDY，DYDX，DYDY，RETX，RETY，
DENC，GENC
TOTR，CVVA，CVGT，CVLT，CTVA，CTGT，CTLT，ETVA，ETGT，
ETLT，COVA，COGT，COLT，DMVA，DMGT，DMLT，TTHI，VOLU，
镜 头 数 据 的 约 MNCT，MNET，MXCT，MXET，MNCG，MNEG，MXCG，MXEG，MNCA，
中有一个以上的光学虚拟全息表面，结构编号可以加上
2 来指代使用的第二个表面的参数，或者加上4 来指代
使用的第三个表面的光学结构，等等。例如，值为7 的
结构编号指代现存的第四个光学虚拟全息面的第一个
结构系统。
边界操作数，它强制使指定编号的表面的圆锥系数大于 表 面 编
COGT
—
—
指定的目标值
号
ZEMAX优化操作数
ZE M A X优化操作数ZEMAX Merit Function,是在网上下下来的一个word文档，觉得蛮好的，一般用到的好像就是EFFL。
呵呵，这个收集下，以后有用。
一阶光学性能1. EFFL 透镜单元的有效焦距2. AXCL 透镜单元的轴向色差3. LACL 透镜单元的垂轴色差4. PIMH 规定波长的近轴像高5. PMAG 近轴放大率6. AMAG 角放大率7. ENPP 透镜单元入瞳位置8. EXPP透镜单元出瞳位置9. PETZ 透镜单元的PETZVAL半径10. PETC反向透镜单元的PETZVAL半径11. LINV 透镜单元的拉格朗日不变量12. WFNO 像空间F/#13. POWR 指定表面的权重14. EPDI 透镜单元的入瞳直径15. ISFN 像空间F/# (近轴)16. OBSN 物空间数值孔径17. EFLX “X”向有效焦距18. EFLY “Y”向有效焦距19. SFNO 弧矢有效F/#像差1. SPHA 在规定面出的波球差分布（0则计算全局）2. COMA 透过面慧差（3阶近轴）3. ASTI 透过面像散（3阶近轴）4. FCUR透过面场曲（3阶近轴）5. DIST透过面波畸变（3阶近轴）6. DIMX 畸变最大值7. AXCL 轴像色差(近轴)8. LACL 垂轴色差9. TRAR 径像像对于主光线的横向像差10. TRAX “X”向横向色差11. TRAY “Y”向横向色差12. TRAI 规定面上的径像横向像差13. TRAC径像像对于质心的横向像差14. OPDC 主光线光程差15. OPDX 衍射面心光程差16. PETZ 透镜单元的PETZVAL半径17. PETC反向透镜单元的PETZVAL半径18. RSCH 主光线的RMS光斑尺寸19. RSCE 类RSCH20. RWCH主光线的RMS波前偏差21. RWCE衍射面心的RMS波前偏差22. ANAR像差测试23. ZERN Zernike系数24. RSRE 几何像点的RMS点尺寸（质心参考）25. RSRH 类同RSRE（主光线参考）26. RWRE类同RSRE（波前偏差）27. TRAD “X”像TRAR比较28. TRAE “Y”像TRAR比较29. TRCX 像面子午像差”X”向（质心基准）30. TRCY像面子午像差”Y”向（质心基准）31. DISG 广义畸变百分数32. FCGS 弧矢场曲33. DISC 子午场曲34. OPDM 限制光程差，类同TRAC35. PWRH 同RSCH36. BSER 对准偏差37. BIOC 集中对准38. BIOD 垂直对准偏差MTF数据1. MTFT 切向调制函数2. MTFS 径向调制函数3. MTFA 平均调制函数4. MSWT 切向方波调制函数5. MSWS 径向方波调制函数6. MSWA 平均方波调制函数7. GMTA 几何MTF切向径向响应8. GMTS几何MTF径向响应9. GMTT几何MTF切向响应衍射能级1．DENC 衍射包围圆能量2．DENF 衍射能量3．GENC 几何包围圆能量4．XENC透镜数据约束1．TOTR 透镜单元的总长2．CVVA 规定面的曲率=目标值3．CVGT规定面的曲率>目标值4．CVLT规定面的曲率<目标值5．CTVA 规定面的中心厚度=目标值6．CTGT规定面的中心厚度>目标值7．CTLT规定面的中心厚度<目标值8．ETVA规定面的边缘厚度=目标值9．ETGT 规定面的边缘厚度>目标值10．ETLT 规定面的边缘厚度<目标值11．COVA 圆锥系数=目标值12．COGT圆锥系数>目标值13．COLT圆锥系数<目标值14．DMVA 约束面直径=目标值15．DMGT约束面直径>目标值16．DMLT约束面直径<目标值17．TTHI 面厚度统计18．VOLU 元素容量19．MNCT 最小中心厚度20．MXCT 最大中心厚度21．MNET 最小边缘厚度22．MXET 最大边缘厚度23．MNCG 最小中心玻璃厚度24．MXEG 最大边缘玻璃厚度25．MXCG 最大中心玻璃厚度26．MNCA 最小中心空气厚度27．MXCA 最大中心空气厚度28．MNEA 最小边缘空气厚度29．MXEA 最大边缘空气厚度30．ZTHI 控制复合结构厚度31．SAGX 透镜在”XZ”面上的面弧矢32．SAGY透镜在”YZ”面上的面弧矢33．COVL 柱形单元体积34．MNSD 最小直径35．MXSD 最大直径36．XXET 最大边缘厚度37．XXEA 最大空气边缘厚度38．XXEG 最大玻璃边缘厚度39．XNET 最小边缘厚度40．XNEA 最小边缘空气厚度41．XNEG 最小玻璃边缘厚度42．TTGT 总结构厚度>目标值43．TTLT 总结构厚度<目标值44．TTVA总结构厚度=目标值45．TMAS 结构总质量46．MNCV 最小曲率47．MXCV 最大曲率48．MNDT 最小口径与厚度的比率49．MXDT 最大口径与厚度的比率参数数据约束1．PnVA 约束面的第n个控制参数=目标值2．PnGT约束面的第n个控制参数>目标值3．PnLT约束面的第n个控制参数<目标值附加数据约束1．XDVA 附加数据值=目标值（1~99）2．XDGT附加数据值>目标值（1~99）3．XDLT附加数据值<目标值（1~99）玻璃数据约束1．MNIN 最小折射率2．MXIN 组大折射率3．MNAB 最小阿贝数4．MXAB 最大阿贝数5．MNPD 最小ΔPg-f6．MXPD 最大ΔPg-f7．RGLA 合理的玻璃近轴光线数据1．PARX 指定面近轴X向坐标2．PARY指定面近轴Y向坐标3．REAZ指定面近轴Z向坐标4．REAR 指定面实际光线径向坐标5．REAA指定面实际光线X向余弦6．REAB指定面实际光线Y向余弦7．REAC指定面实际光线Z向余弦8．RENA 指定面截距处，实际光线同面X向正交9．RENB指定面截距处，实际光线同面Y向正交10．RENC指定面截距处，实际光线同面Z向正交11．RANG 同Z轴向相联系的光线弧度角12．OPTH 规定光线到面的距离13．DXDX “X”向光瞳”X”向像差倒数14．DXDY “Y”向光瞳”X”向像差倒数15．DYDX “X”向光瞳”Y”向像差倒数16．DYDY “Y”向光瞳”Y”向像差倒数17．RETX 实际光线”X”向正交18．RETY实际光线”Y”向正交19．RAGX 全局光线”X”坐标20．RAGY全局光线”Y”坐标21．RAGZ全局光线”Z”坐标22．RAGA全局光线”X”余弦23．RAGB全局光线”Y”余弦24．RAGC全局光线”Z”余弦25．RAIN 入射实际光线角局部位置约束1．CLCX 指定全局顶点”X”向坐标2．CLCY指定全局顶点”Y”向坐标3．CLCZ指定全局顶点”Z”向坐标4．CLCA指定全局顶点”X”向标准矢量5．CLCB指定全局顶点”Y”向标准矢量6．CLCC指定全局顶点”Z”向标准矢量变更系统数据1．CONF 结构参数2．PRIM 主波长3．SVIG 设置渐晕系数一般操作数1．SUMM 两个操作数求和2．OSUM 合计两个操作数之间的所有数3．DIFF 两个操作数之间的差4．PROD 两个操作数值之间的积5．DIVI 两个操作数相除6．SQRT 操作数的平方根7．OPGT 操作数大于8．OPLT 操作数小于9．CONS 常数值10．QSUM 所有统计值的平方根11．EQUA 等于操作数12．MINN 返回操作数的最小变化范围13．MAXX 返回操作数的最大变化范围14．ACOS 操作数反余弦15．ASIN 操作数反正弦16．ATAN 操作数反正切17．COSI 操作数余弦18．SINE 操作数正弦19．TANG 操作数正切多结构数据1．CONF 结构2．ZTIH 复合结构某一范围面的全部厚度高斯光束数据1．CBWA 规定面空间高斯光束尺寸2．CBWO 规定面空间高斯光束束腰3．CBWZ 规定面空间光束Z坐标4．CBWR规定面空间高斯光束半径梯度率控制操作数1．TnGT2．TnLT3．TnVA4．GRMN 最小梯度率5．GRMX 最大梯度率6．LPTD 轴向梯度分布率7．D LTN ΔNZPL宏指令优化1．ZPLM像面控制操作数1．RELI 像面相对亮度夜饮东坡醉复醒，归来彷彿三更。

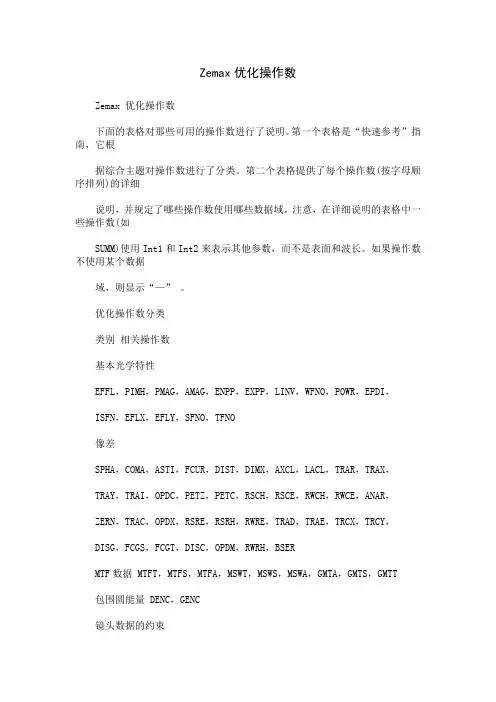

Zemax优化操作数
Zemax优化操作数Zemax 优化操作数下面的表格对那些可用的操作数进行了说明。
第一个表格是“快速参考”指南，它根据综合主题对操作数进行了分类。
第二个表格提供了每个操作数(按字母顺序排列)的详细说明，并规定了哪些操作数使用哪些数据域。
注意，在详细说明的表格中一些操作数(如SUMM)使用Int1和Int2来表示其他参数，而不是表面和波长。
如果操作数不使用某个数据域，则显示“—” 。
优化操作数分类类别相关操作数基本光学特性EFFL，PIMH，PMAG，AMAG，ENPP，EXPP，LINV，WFNO，POWR，EPDI，ISFN，EFLX，EFLY，SFNO，TFNO像差SPHA，COMA，ASTI，FCUR，DIST，DIMX，AXCL，LACL，TRAR，TRAX，TRAY，TRAI，OPDC，PETZ，PETC，RSCH，RSCE，RWCH，RWCE，ANAR，ZERN，TRAC，OPDX，RSRE，RSRH，RWRE，TRAD，TRAE，TRCX，TRCY，DISG，FCGS，FCGT，DISC，OPDM，RWRH，BSERMTF数据 MTFT，MTFS，MTFA，MSWT，MSWS，MSWA，GMTA，GMTS，GMTT包围圆能量 DENC，GENC镜头数据的约束TOTR，CVVA，CVGT，CVLT，CTVA，CTGT，CTLT，ETVA，ETGT，ETLT，COVA，COGT，COLT，DMVA，DMGT，DMLT，TTHI，VOLU，MNCT，MNET，MXCT，MXET，MNCG，MNEG，MXCG，MXEG，MNCA，MNEA，MXCA，MXEA，ZTHI，SAGX，SAGY，CVOL，MNSD，MXSD，XXET，XXEA，XXEG，XNET，XNEA，XNEG，TTGT，TTLT，TTVA，TMAS，MNCV，MXCV，MNDT，MXDT参数数据的约束P1VA，P1GT，P1LT，P2VA，P2GT，P2LT，P3VA，P3GT，P3LT，P4VA，P4GT，P4LT，P5VA，P5GT，P5LT，P6VA，P6GT，P6LT，P7VA，P7GT，P7LT，P8VA，P8GT，P8LT特殊数据的约束 XDVA，XDGT，XDLT玻璃数据的约束 MNIN，MXIN，MNAB，MXAB，MNPD，MXPD，RGLA，GCOS，GTCE，INDX近轴光线数据的约束PARX，PARY，PARZ，PARR，PARA，PARB，PARC，PANA，PANB，PANC，PATX，PATY，YNIP。
ZEMAX优化操作数汇总
ZEMAX优化操作数汇总
Zemax有完整的设计、模拟和优化工具组合，这样，您可以使用这些
工具来完成任何光学设计、制造、维护和测试任务。
它的优化功能有助于
加快设计的完成， Zemax优化可以进行整体结构图和衍射正（DPR）优化，可以实现准确、稳定和可控的优化过程，根据实际应用需求来配置最佳优
化策略。
一、基本概念
Zemax优化任务是基于极小化指标、优化变量和优化约束，它可以自
动确定最佳参数来满足用户设定的最小优化指标。
1.优化指标：优化指标是指需要极小化的目标，比如最小化光斑不均
匀度，最大化衍射正反差等。
2.优化变量：优化变量是指需要最佳化的光学系统元素，比如焦距、
衍射正的外径和光学厚度等。
3.优化约束：优化约束是指需要限制的变量的范围，比如限制设计的
光学元件不能超出所选材料的范围、设置变量不能超出最小和最大值等。
二、优化算法
1.基于随机的算法：基于随机的算法是指基于随机策略来可能优化参
数的算法，可以用来最优解，但是需要很多的次数。
2.基于梯度的算法：基于梯度的算法是指基于梯度来实现优化算法，
它可以更充分和快速地最优解。
ZEMAX优化操作数汇总情况全
ZE M A X优化操作数ZEMAX Merit Function,是在网上下下来的一个word文档，觉得蛮好的，一般用到的好像就是EFFL。
呵呵，这个收集下，以后有用。
一阶光学性能1. EFFL 透镜单元的有效焦距2. AXCL 透镜单元的轴向色差3. LACL 透镜单元的垂轴色差4. PIMH 规定波长的近轴像高5. PMAG 近轴放大率6. AMAG 角放大率7. ENPP 透镜单元入瞳位置8. EXPP透镜单元出瞳位置9. PETZ 透镜单元的PETZVAL半径10. PETC反向透镜单元的PETZVAL半径11. LINV 透镜单元的拉格朗日不变量12. WFNO 像空间F/#13. POWR 指定表面的权重14. EPDI 透镜单元的入瞳直径15. ISFN 像空间F/# (近轴)16. OBSN 物空间数值孔径17. EFLX “X”向有效焦距18. EFLY “Y”向有效焦距19. SFNO 弧矢有效F/#MTF数据1. MTFT 切向调制函数2. MTFS 径向调制函数3. MTFA 平均调制函数4. MSWT 切向方波调制函数5. MSWS 径向方波调制函数6. MSWA 平均方波调制函数7. GMTA 几何MTF切向径向响应8. GMTS几何MTF径向响应9. GMTT几何MTF切向响应衍射能级1． DENC 衍射包围圆能量2． DENF 衍射能量3． GENC 几何包围圆能量4． XENC像差1. SPHA 在规定面出的波球差分布（0则计算全局）2. COMA 透过面慧差（3阶近轴）3. ASTI 透过面像散（3阶近轴）4. FCUR透过面场曲（3阶近轴）5. DIST透过面波畸变（3阶近轴）6. DIMX 畸变最大值7. AXCL 轴像色差(近轴)8. LACL 垂轴色差9. TRAR 径像像对于主光线的横向像差10. TRAX “X”向横向色差11. TRAY “Y”向横向色差12. TRAI 规定面上的径像横向像差13. TRAC径像像对于质心的横向像差14. OPDC 主光线光程差15. OPDX 衍射面心光程差16. PETZ 透镜单元的PETZVAL半径17. PETC反向透镜单元的PETZVAL半径18. RSCH 主光线的RMS光斑尺寸19. RSCE 类RSCH20. RWCH主光线的RMS波前偏差21. RWCE衍射面心的RMS波前偏差22. ANAR像差测试23. ZERN Zernike系数24. RSRE 几何像点的RMS点尺寸（质心参考）25. RSRH 类同 RSRE（主光线参考）26. RWRE类同 RSRE（波前偏差）27. TRAD “X”像TRAR比较28. TRAE “Y”像TRAR比较29. TRCX 像面子午像差”X”向（质心基准）30. TRCY像面子午像差”Y”向（质心基准）31. DISG 广义畸变百分数32. FCGS 弧矢场曲33. DISC 子午场曲34. OPDM 限制光程差，类同TRAC35. PWRH 同RSCH36. BSER 对准偏差37. BIOC 集中对准38. BIOD 垂直对准偏差透镜数据约束1． TOTR 透镜单元的总长2． CVVA 规定面的曲率=目标值3． CVGT规定面的曲率>目标值4． CVLT规定面的曲率<目标值5． CTVA 规定面的中心厚度=目标值6． CTGT规定面的中心厚度>目标值7． CTLT规定面的中心厚度<目标值8． ETVA规定面的边缘厚度=目标值9． ETGT 规定面的边缘厚度>目标值10． ETLT 规定面的边缘厚度<目标值11． COVA 圆锥系数=目标值12． COGT圆锥系数>目标值13． COLT圆锥系数<目标值14． DMVA 约束面直径=目标值15． DMGT约束面直径>目标值16． DMLT约束面直径<目标值17． TTHI 面厚度统计18． VOLU 元素容量19． MNCT 最小中心厚度20． MXCT 最大中心厚度21． MNET 最小边缘厚度22． MXET 最大边缘厚度23． MNCG 最小中心玻璃厚度24． MXEG 最大边缘玻璃厚度25． MXCG 最大中心玻璃厚度26． MNCA 最小中心空气厚度27． MXCA 最大中心空气厚度28． MNEA 最小边缘空气厚度29． MXEA 最大边缘空气厚度30． ZTHI 控制复合结构厚度31． SAGX 透镜在”XZ”面上的面弧矢32． SAGY透镜在”YZ”面上的面弧矢33． COVL 柱形单元体积34． MNSD 最小直径35． MXSD 最大直径36． XXET 最大边缘厚度37． XXEA 最大空气边缘厚度38． XXEG 最大玻璃边缘厚度39． XNET 最小边缘厚度40． XNEA 最小边缘空气厚度41． XNEG 最小玻璃边缘厚度42． TTGT 总结构厚度>目标值43． TTLT 总结构厚度<目标值44． TTVA总结构厚度=目标值45． TMAS 结构总质量47． MXCV 最大曲率48． MNDT 最小口径与厚度的比率49． MXDT 最大口径与厚度的比率参数数据约束1． PnVA 约束面的第n个控制参数=目标值2． PnGT约束面的第n个控制参数>目标值3． PnLT约束面的第n个控制参数<目标值附加数据约束1． XDVA 附加数据值=目标值（1~99）2． XDGT附加数据值>目标值（1~99）3． XDLT附加数据值<目标值（1~99）玻璃数据约束2． MXIN 组大折射率3． MNAB 最小阿贝数4． MXAB 最大阿贝数5． MNPD 最小ΔPg-f6． MXPD 最大ΔPg-f7． RGLA 合理的玻璃近轴光线数据1． PARX 指定面近轴X向坐标2． PARY指定面近轴Y向坐标3． REAZ指定面近轴Z向坐标4． REAR 指定面实际光线径向坐标5． REAA指定面实际光线X向余弦6． REAB指定面实际光线Y向余弦7． REAC指定面实际光线Z向余弦8． RENA 指定面截距处，实际光线同面X向正交9． RENB指定面截距处，实际光线同面Y向正交10． RENC指定面截距处，实际光线同面Z向正交11． RANG 同Z轴向相联系的光线弧度角12． OPTH 规定光线到面的距离13． DXDX “X”向光瞳”X”向像差倒数14． DXDY “Y”向光瞳”X”向像差倒数15． DYDX “X”向光瞳”Y”向像差倒数16． DYDY “Y”向光瞳”Y”向像差倒数17． RETX 实际光线”X”向正交18． RETY实际光线”Y”向正交19． RAGX 全局光线”X”坐标20． RAGY全局光线”Y”坐标21． RAGZ全局光线”Z”坐标22． RAGA全局光线”X”余弦23． RAGB全局光线”Y”余弦24． RAGC全局光线”Z”余弦25． RAIN 入射实际光线角局部位置约束1． CLCX 指定全局顶点”X”向坐标2． CLCY指定全局顶点”Y”向坐标3． CLCZ指定全局顶点”Z”向坐标4． CLCA指定全局顶点”X”向标准矢量5． CLCB指定全局顶点”Y”向标准矢量6． CLCC指定全局顶点”Z”向标准矢量一般操作数1． SUMM 两个操作数求和2． OSUM 合计两个操作数之间的所有数3． DIFF 两个操作数之间的差4． PROD 两个操作数值之间的积5． DIVI 两个操作数相除6． SQRT 操作数的平方根7． OPGT 操作数大于8． OPLT 操作数小于9． CONS 常数值10． QSUM 所有统计值的平方根11． EQUA 等于操作数12． MINN 返回操作数的最小变化范围13． MAXX 返回操作数的最大变化范围14． ACOS 操作数反余弦15． ASIN 操作数反正弦16． ATAN 操作数反正切17． COSI 操作数余弦18． SINE 操作数正弦19． TANG 操作数正切高斯光束数据1． CBWA 规定面空间高斯光束尺寸2． CBWO 规定面空间高斯光束束腰3． CBWZ 规定面空间光束Z坐标4． CBWR规定面空间高斯光束半径梯度率控制操作数1． TnGT2． TnLT3． TnVA4． GRMN 最小梯度率5． GRMX 最大梯度率6． LPTD 轴向梯度分布率7． DLTN ΔNZPL宏指令优化1． ZPLM像面控制操作数1．RELI 像面相对亮度。
ZEMAX优化操作数汇总
ZEMAX优化操作数汇总1.各种变量优化：ZEMAX可以对各种变量进行优化，包括系统参数、元件参数和材料参数。
例如，可以对透镜曲面的半径、厚度和折射率进行优化，以获得最佳的成像性能。
2.像差优化：ZEMAX可以优化像差，以最小化系统的像差。
它可以优化球差、彗差、色差、畸变等各种像差，并生成最佳的光学系统。
3.波前优化：ZEMAX可以优化波前，以获得最佳的波前形状。
它可以用于修正各种波前畸变，例如球差、彗差和色差。
4.光斑优化：ZEMAX可以优化光斑，以获得最佳的光斑形状和尺寸。
它可以用于优化点光源的光斑，或者控制光源的光斑形状和尺寸。
5.聚焦优化：ZEMAX可以优化聚焦距离，以获得最佳的聚焦性能。
它可以用于优化透镜或镜片的形状和位置，以实现最佳的聚焦效果。
6.薄透镜优化：ZEMAX可以优化薄透镜的参数，以获得最佳的成像性能。
它可以优化透镜的半径、厚度和折射率，以实现最小的像差。
7.波导优化：ZEMAX可以优化波导的参数，以获得最佳的传输特性。
例如，它可以优化波导的宽度和高度，以实现最小的传输损耗。
8.激光优化：ZEMAX可以优化激光光束的参数，以获得最佳的激光束质量。
例如，它可以优化激光光束的直径和发散角，以实现最小的发散和最高的光束质量。
9.过滤器优化：ZEMAX可以优化过滤器的参数，以获得最佳的滤波特性。
它可以优化过滤器的传输曲线、中心波长和带宽，以实现最佳的滤波效果。
10.微透镜阵列优化：ZEMAX可以优化微透镜阵列的参数，以获得最佳的光学性能。
例如，它可以优化微透镜阵列的尺寸、间距和折射率，以实现最佳的成像和聚焦效果。
总之，ZEMAX提供了许多优化操作数，可以用于不同类型的光学系统的设计和分析。
这些优化操作数可以帮助用户获得最佳的成像性能、波前形状、光斑形状和尺寸、聚焦性能等。
ZEMAX操作数
ZEMAX优化操作数一阶光学性能1. EFFL 透镜单元的有效焦距2. AXCL 透镜单元的轴向色差3. LACL 透镜单元的垂轴色差4. PIMH 规定波长的近轴像高5. PMAG 近轴放大率6. AMAG 角放大率7. ENPP 透镜单元入瞳位置8. EXPP透镜单元出瞳位置9. PETZ 透镜单元的PETZV AL半径10. PETC反向透镜单元的PETZV AL半径11. LINV 透镜单元的拉格朗日不变量12. WFNO 像空间F/#13. POWR 指定表面的权重14. EPDI 透镜单元的入瞳直径15. ISFN 像空间F/# (近轴)16. OBSN 物空间数值孔径17. EFLX “X”向有效焦距18. EFLY “Y”向有效焦距19. SFNO 弧矢有效F/#像差1. SPHA 在规定面出的波球差分布（0则计算全局）2. COMA 透过面慧差（3阶近轴）3. ASTI 透过面像散（3阶近轴）4. FCUR透过面场曲（3阶近轴）5. DIST透过面波畸变（3阶近轴）6. DIMX 畸变最大值7. AXCL 轴像色差(近轴)8. LACL 垂轴色差9. TRAR 径像像对于主光线的横向像差10. TRAX “X”向横向色差11. TRAY “Y”向横向色差12. TRAI 规定面上的径像横向像差13. TRAC径像像对于质心的横向像差14. OPDC 主光线光程差15. OPDX 衍射面心光程差16. PETZ 透镜单元的PETZV AL半径17. PETC反向透镜单元的PETZV AL半径18. RSCH 主光线的RMS光斑尺寸19. RSCE 类RSCH20. RWCH主光线的RMS波前偏差21. RWCE衍射面心的RMS波前偏差22. ANAR像差测试23. ZERN Zernike系数24. RSRE 几何像点的RMS点尺寸（质心参考）25. RSRH 类同RSRE（主光线参考）26. RWRE类同RSRE（波前偏差）27. TRAD “X”像TRAR比较28. TRAE “Y”像TRAR比较29. TRCX 像面子午像差”X”向（质心基准）30. TRCY像面子午像差”Y”向（质心基准）31. DISG 广义畸变百分数32. FCGS 弧矢场曲33. DISC 子午场曲34. OPDM 限制光程差，类同TRAC35. PWRH 同RSCH36. BSER 对准偏差37. BIOC 集中对准38. BIOD 垂直对准偏差MTF数据1. MTFT 切向调制函数2. MTFS 径向调制函数3. MTFA 平均调制函数4. MSWT 切向方波调制函数5. MSWS 径向方波调制函数6. MSWA 平均方波调制函数7. GMTA 几何MTF切向径向响应8. GMTS几何MTF径向响应9. GMTT几何MTF切向响应衍射能级1．DENC 衍射包围圆能量2．DENF 衍射能量3．GENC 几何包围圆能量4．XENC透镜数据约束1．TOTR 透镜单元的总长2．CVV A 规定面的曲率=目标值3．CVGT规定面的曲率>目标值4．CVLT规定面的曲率<目标值5．CTV A 规定面的中心厚度=目标值6．CTGT规定面的中心厚度>目标值7．CTLT规定面的中心厚度<目标值8．ETV A规定面的边缘厚度=目标值9．ETGT 规定面的边缘厚度>目标值10．ETLT 规定面的边缘厚度<目标值11．COV A 圆锥系数=目标值12．COGT圆锥系数>目标值13．COLT圆锥系数<目标值14．DMV A 约束面直径=目标值15．DMGT约束面直径>目标值16．DMLT约束面直径<目标值17．TTHI 面厚度统计18．VOLU 元素容量19．MNCT 最小中心厚度20．MXCT 最大中心厚度21．MNET 最小边缘厚度22．MXET 最大边缘厚度23．MNCG 最小中心玻璃厚度24．MXEG 最大边缘玻璃厚度25．MXCG 最大中心玻璃厚度26．MNCA 最小中心空气厚度27．MXCA 最大中心空气厚度28．MNEA 最小边缘空气厚度29．MXEA 最大边缘空气厚度30．ZTHI 控制复合结构厚度31．SAGX 透镜在”XZ”面上的面弧矢32．SAGY透镜在”YZ”面上的面弧矢33．COVL 柱形单元体积34．MNSD 最小直径35．MXSD 最大直径36．XXET 最大边缘厚度37．XXEA 最大空气边缘厚度38．XXEG 最大玻璃边缘厚度39．XNET 最小边缘厚度40．XNEA 最小边缘空气厚度41．XNEG 最小玻璃边缘厚度42．TTGT 总结构厚度>目标值43．TTLT 总结构厚度<目标值44．TTV A总结构厚度=目标值45．TMAS 结构总质量46．MNCV 最小曲率47．MXCV 最大曲率48．MNDT 最小口径与厚度的比率49．MXDT 最大口径与厚度的比率参数数据约束1．PnV A 约束面的第n个控制参数=目标值2．PnGT约束面的第n个控制参数>目标值3．PnLT约束面的第n个控制参数<目标值附加数据约束1．XDV A 附加数据值=目标值（1~99）2．XDGT附加数据值>目标值（1~99）3．XDLT附加数据值<目标值（1~99）玻璃数据约束1．MNIN 最小折射率2．MXIN 组大折射率3．MNAB 最小阿贝数4．MXAB 最大阿贝数5．MNPD 最小ΔPg-f6．MXPD 最大ΔPg-f7．RGLA 合理的玻璃近轴光线数据1．PARX 指定面近轴X向坐标2．PARY指定面近轴Y向坐标3．REAZ指定面近轴Z向坐标4．REAR 指定面实际光线径向坐标5．REAA指定面实际光线X向余弦6．REAB指定面实际光线Y向余弦7．REAC指定面实际光线Z向余弦8．RENA 指定面截距处，实际光线同面X向正交9．RENB指定面截距处，实际光线同面Y向正交10．RENC指定面截距处，实际光线同面Z向正交11．RANG 同Z轴向相联系的光线弧度角12．OPTH 规定光线到面的距离13．DXDX “X”向光瞳”X”向像差倒数14．DXDY “Y”向光瞳”X”向像差倒数15．DYDX “X”向光瞳”Y”向像差倒数16．DYDY “Y”向光瞳”Y”向像差倒数17．RETX 实际光线”X”向正交18．RETY实际光线”Y”向正交19．RAGX 全局光线”X”坐标20．RAGY全局光线”Y”坐标21．RAGZ全局光线”Z”坐标22．RAGA全局光线”X”余弦23．RAGB全局光线”Y”余弦24．RAGC全局光线”Z”余弦25．RAIN 入射实际光线角局部位置约束1．CLCX 指定全局顶点”X”向坐标2．CLCY指定全局顶点”Y”向坐标3．CLCZ指定全局顶点”Z”向坐标4．CLCA指定全局顶点”X”向标准矢量5．CLCB指定全局顶点”Y”向标准矢量6．CLCC指定全局顶点”Z”向标准矢量变更系统数据1．CONF 结构参数2．PRIM 主波长3．SVIG 设置渐晕系数一般操作数1．SUMM 两个操作数求和2．OSUM 合计两个操作数之间的所有数3．DIFF 两个操作数之间的差4．PROD 两个操作数值之间的积5．DIVI 两个操作数相除6．SQRT 操作数的平方根7．OPGT 操作数大于8．OPLT 操作数小于9．CONS 常数值10．QSUM 所有统计值的平方根11．EQUA 等于操作数12．MINN 返回操作数的最小变化范围13．MAXX 返回操作数的最大变化范围14．ACOS 操作数反余弦15．ASIN 操作数反正弦16．ATAN 操作数反正切17．COSI 操作数余弦18．SINE 操作数正弦19．TANG 操作数正切多结构数据1．CONF 结构2．ZTIH 复合结构某一范围面的全部厚度高斯光束数据1．CBWA 规定面空间高斯光束尺寸2．CBWO 规定面空间高斯光束束腰3．CBWZ 规定面空间光束Z坐标4．CBWR规定面空间高斯光束半径梯度率控制操作数1．TnGT2．TnLT3．TnV A4．GRMN 最小梯度率5．GRMX 最大梯度率6．LPTD 轴向梯度分布率7．DLTN ΔNZPL宏指令优化1．ZPLM像面控制操作数1．RELI 像面相对亮度。
zemax操作数手册
率
参数数据约束 1． PnVA 约束面的第 n 个控制
参数=目标值 2． PnGT 约束面的第 n 个控制参
数>目标值 3． PnLT 约束面的第 n 个控制参
数<目标值
附加数据约束 1． XDVA 附加数据值=目标值
（1~99） 2． XDGT 附加数据值>目标值
线弧度角 12． OPTH 规定光线到面的距离 13． DXDX “X”向光瞳”X”向像差
倒数 14． DXDY “Y”向光瞳”X”向像差
倒数 15． DYDX “X”向光瞳”Y”向像差
倒数 16． DYDY “Y”向光瞳”Y”向像差
倒数 17． RETX 实际光线”X”向正交 18． RETY 实际光线”Y”向正交 19． RAGX 全局光线”X”坐标 20． RAGY 全局光线”Y”坐标 21． RAGZ 全局光线”Z”坐标 22． RAGA 全局光线”X”余弦 23． RAGB 全局光线”Y”余弦 24． RAGC 全局光线”Z”余弦 25． RAIN 入射实际光线角
MTF 数据 1. MTFT 切向调制函数 2. MTFS 径向调制函数 3. MTFA 平均调制函数 4. MSWT 切向方波调制函数 5. MSWS 径向方波调制函数
6. MSWA 平均方波调制函数 7. GMTA 几何 MTF 切向径向响应 8. GMTS 几何 MTF 径向响应 9. GMTT 几何 MTF 切向响应
24． MXEG 最大边缘玻璃厚度 25． MXCG 最大中心玻璃厚度 26． MNCA 最小中心空气厚度 27． MXCA 最大中心空气厚度 28． MNEA 最小边缘空气厚度 29． MXEA 最大边缘空气厚度 30． ZTHI 控制复合结构厚度 31． SAGX 透镜在”XZ”面上的面
ZEMAX优化操作数汇总
ZEMAX优化操作数汇总一阶光学性能1.EFFL透镜单元的有效焦距2.AXCL透镜单元的轴向色差CL透镜单元的垂轴色差4.PIMH规定波长的近轴像高5.PMAG近轴放大率6.AMAG角放大率7.ENPP透镜单元入瞳位置8.EXPP透镜单元出瞳位置9.PETZ透镜单元的PETZV AL半径10.PETC反向透镜单元的PETZV AL半径11.LINV透镜单元的拉格朗日不变量12.WFNO像空间F/#13.POWR指定表面的权重14.EPDI透镜单元的入瞳直径15.ISFN像空间F/#（近轴)16.OBSN物空间数值孔径17.EFLX“X”向有效焦距18.EFLY“Y”向有效焦距19.SFNO弧矢有效F/#MTF数据1.MTFT切向调制函数2.MTFS径向调制函数数3.MTFA平均调制函数4.MSWT切向方波调制函数5.MSWS径向方波调制函数6.MSWA平均方波调制函数7.GMTA几何MTF切向径向响应8.GMTS几何MTF径向响应9.GMTT几何MTF切向响应衍射能级1.DENC衍射包围圆能量2.DENF衍射能量3.GENC几何包围圆能量4.XENC像差1.SPHA在规定面出的波球差分布（0则计算全局)A透过面慧差（3阶近轴)3.ASTI透过面像散（3阶近轴)4.FCUR透过面场曲(3阶近轴)5.DIST透过面波畸变（3阶近轴）6.DIMX畸变最大值7.AXCL轴像色差(近轴)CL垂轴色差9.TRAR径像像对于主光线的横向像差10.TRAX“X”向横向色差11.TRAY“Y”向横向色差12.TRAI规定面上的径像横向像差13.TRAC径像像对于质心的横向像差14.OPDC主光线光程差15.OPDX衍射面心光程差16.PETZ透镜单元的PETZV AL半径17.PETC反向透镜单元的PETZV AL半径18.RSCH主光线的RMS光斑尺寸19.RSCE类RSCH20.RWCH主光线的RMS波前偏差21.RWCE衍射面心的RMS波前偏差22.ANAR像差测试23.ZERN Zernike系数24.RSRE几何像点的RMS点尺寸(质心参考)25.RSRH类同RSRE(主光线参考)26.RWRE类同RSRE（波前偏差)27.TRAD“X”像TRAR比较28.TRAE“Y”像TRAR比较29.TRCX像面子午像差“X”向（质心基准)30.TRCY像面子午像差“Y”向(质心基准)31.DISG广义畸变百分数32.FCGS弧矢场曲33.DISC子午场曲34.OPDM限制光程差，类同TRAC35.PWRH同RSCH36.BSER对准偏差37.BIOC集中对准38.BIOD垂直对准偏差透镜数据约束1.TOTR透镜单元的总长2.CVV A规定面的曲率=目标值3.CVGT规定面的曲率>目标值4.CVLT规定面的曲率<目标值5.CTV A规定面的中心厚度=目标值6.CTGT规定面的中心厚度>目标值7.CTLT规定面的中心厚度<目标值8.ETV A规定面的边缘厚度=目标值9.ETGT规定面的边缘厚度>目标值10.ETLT规定面的边缘厚度<目标值11.COV A圆锥系数=目标值12.COGT圆锥系数>目标值13.COLT圆锥系数<目标值14.DMV A约束面直径=目标值15.DMGT约束面直径>目标值16.DMLT约束面直径<目标值17.TTHI面厚度统计18.VOLU元素容量19.MNCT最小中心厚度20.MXCT最大中心厚度21.MNET最小边缘厚度22.MXET最大边缘厚度23.MNCG最小中心玻璃厚度24.MXEG最大边缘玻璃厚度25.MXCG最大中心玻璃厚度26.MNCA最小中心空气厚度27.MXCA最大中心空气厚度28.MNEA最小边缘空气厚度29.MXEA最大边缘空气厚度30.ZTHI控制复合结构厚度31.SAGX透镜在“XZ”面上的面弧矢32.SAGY透镜在“YZ”面上的面弧矢33.COVL柱形单元体积34.MNSD最小直径35.MXSD最大直径36.XXET最大边缘厚度37.XXEA最大空气边缘厚度38.XXEG最大玻璃边缘厚度39.XNET最小边缘厚度40.XNEA最小边缘空气厚度41.XNEG最小玻璃边缘厚度42.TTGT总结构厚度>目标值43.TTLT总结构厚度<目标值44.TTV A总结构厚度=目标值45.TMAS结构总质量46.MNCV最小曲率47.MXCV最大曲率48.MNDT最小口径与厚度的比率49.MXDT最大口径与厚度的比率参数数据约束1.PnV A约束面的第n个控制参数=目标值2.PnGT约束面的第n个控制参数>目标值3.PnLT约束面的第n个控制参数<目标值附加数据约束1.XDV A附加数据值=目标值（1~99)2.XDGT附加数据值>目标值（1~99)3.XDLT附加数据值<目标值（1~99)玻璃数据约束1.MNIN最小折射率2.MXIN组大折射率3.MNAB最小阿贝数4.MXAB最大阿贝数5.MNPD最小ΔPg-f6.MXPD最大ΔPg-f7.RGLA合理的玻璃近轴光线数据1.PARX指定面近轴X向坐标2.PARY指定面近轴Y向坐标3.REAZ指定面近轴Z向坐标4.REAR指定面实际光线径向坐标5.REAA指定面实际光线X向余弦6.REAB指定面实际光线Y向余弦7.REAC指定面实际光线Z向余弦8.RENA指定面截距处，实际光线同面X向正交9.RENB指定面截距处,实际光线同面Y向正交11.RANG同Z轴向相联系的光线弧度角12.OPTH规定光线到面的距离13.DXDX“X”向光瞳“X”向像差倒数14.DXDY“Y”向光瞳“Y”向像差倒赛数15.DYDX“X”向光瞳“Y”向像差倒数16.DYDY“Y”向光瞳“Y”向像差倒蝼数17.RETX实际光线“X”向正交18.RETY实际光线“Y”向正交19.RAGX全局光线“X”坐标20.RAGY全局光线“Y”坐标21.RAGZ全局光耆“Z”坐标22.RAGA全局光线“X”余弦23.RAGB全局光线“Y”余弦24.RAGC全局光线“Z”余弦25.RAIN入射实际光线角局部位置约束1.CLCX指定全局顶点“X”向坐标2.CLCY指定全局顶点“Y”向坐标3.CLCZ指定全局顶点“Z”向坐标4.CLCA指定全局顶点“X”向标准矢量5.CLCB指定全局顶点“Y”向标准矢量6.CLCC指定全局顶点“Z”向标准矢量—般操作数1.SUMM两个操作数求和2.OSUM合计两个操作数之间的所有数3.DIFF两个操作数之间的差4.PROD两个操作数值之间的积5.DIVI两个操作数目除6.SQRT操作数的平方根7.OPGT操作数大于8.OPLT操作数小于9.CONS常数值10.QSUM所有统计值的平方根11.EQUA等于操作数12.MINN返回操作数的最小变化范围13.MAXX返回操作数的最大变化范围14.ACOS操作数反余弦15.ASIN操作数反正弦16.ATAN操作数反正切17.COSI操作数余弦18.SINE操作数正弦19.TANG操作数正切高斯光束数据1.CBWA规定面空间高斯光束尺寸2.CBWO规定面空间高斯光束束腰3.CBWZ规定面空间光束Z坐标4.CBWR规定面空间高斯光束半径梯度率控制操作数1.TnGT2.TnLT3.TnV A4.GRMN最小梯度率5.GRMX最大梯度率6.LPTD轴向梯度分布率7.DLTNΔNZPL宏指令优化1.ZPLM像面控制操作数1.RELI像面相对亮度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
比较完整的操作数ZEMAX优化操作数
一阶光学性能
1.EFFL透镜单元的有效焦距
2.AXCL透镜单元的轴向色差
CL透镜单元的垂轴色差
4.PIMH规定波长的近轴像高
5.PMAG近轴放大率
6.AMAG角放大率
7.ENPP透镜单元入瞳位置
8.EXPP透镜单元出瞳位置
9.PETZ透镜单元的PETZV AL半径
10.PETC反向透镜单元的PETZV AL半径
11.LINV透镜单元的拉格朗日不变量
12.WFNO像空间F/#
13.POWR指定表面的权重
14.EPDI透镜单元的入瞳直径
15.ISFN像空间F/#(近轴)
16.OBSN物空间数值孔径
17.EFLX“X”向有效焦距
18.EFL Y“Y”向有效焦距
19.SFNO弧矢有效F/#
像差
1.SPHA在规定面出的波球差分布（0则计算全局）
A透过面慧差（3阶近轴）
3.ASTI透过面像散（3阶近轴）
4.FCUR透过面场曲（3阶近轴）
5.DIST透过面波畸变（3阶近轴）
6.DIMX畸变最大值
7.AXCL轴像色差(近轴)
CL垂轴色差
9.TRAR径像像对于主光线的横向像差
10.TRAX“X”向横向色差
11.TRAY“Y”向横向色差
12.TRAI规定面上的径像横向像差
13.TRAC径像像对于质心的横向像差
14.OPDC主光线光程差
15.OPDX衍射面心光程差
16.PETZ透镜单元的PETZV AL半径
17.PETC反向透镜单元的PETZV AL半径
18.RSCH主光线的RMS光斑尺寸
19.RSCE类RSCH
20.RWCH主光线的RMS波前偏差
21.RWCE衍射面心的RMS波前偏差
22.ANAR像差测试
23.ZERN Zernike系数
24.RSRE几何像点的RMS点尺寸（质心参考）
25.RSRH类同RSRE（主光线参考）
26.RWRE类同RSRE（波前偏差）
27.TRAD“X”像TRAR比较
28.TRAE“Y”像TRAR比较
29.TRCX像面子午像差”X”向（质心基准）
30.TRCY像面子午像差”Y”向（质心基准）
31.DISG广义畸变百分数
32.FCGS弧矢场曲
33.DISC子午场曲
34.OPDM限制光程差，类同TRAC
35.PWRH同RSCH
36.BSER对准偏差
37.BIOC集中对准
38.BIOD垂直对准偏差
MTF数据
1.MTFT切向调制函数
2.MTFS径向调制函数
3.MTFA平均调制函数
4.MSWT切向方波调制函数
5.MSWS径向方波调制函数
6.MSW A平均方波调制函数
7.GMTA几何MTF切向径向响应
8.GMTS几何MTF径向响应
9.GMTT几何MTF切向响应
衍射能级
1.DENC衍射包围圆能量
2.DENF衍射能量
3.GENC几何包围圆能量
4.XENC
透镜数据约束
1.TOTR透镜单元的总长
2.CVV A规定面的曲率=目标值
3.CVGT规定面的曲率>目标值
4.CVLT规定面的曲率<目标值
5.CTV A规定面的中心厚度=目标值
6.CTGT规定面的中心厚度>目标值
7.CTLT规定面的中心厚度<目标值
8.ETV A规定面的边缘厚度=目标值
9.ETGT规定面的边缘厚度>目标值
10.ETLT规定面的边缘厚度<目标值
11.COV A圆锥系数=目标值
12.COGT圆锥系数>目标值
13.COLT圆锥系数<目标值
14.DMV A约束面直径=目标值
15.DMGT约束面直径>目标值
16.DMLT约束面直径<目标值
17.TTHI面厚度统计
18.VOLU元素容量
19.MNCT最小中心厚度
20.MXCT最大中心厚度
21.MNET最小边缘厚度
22.MXET最大边缘厚度
23.MNCG最小中心玻璃厚度
24.MXEG最大边缘玻璃厚度
25.MXCG最大中心玻璃厚度
26.MNCA最小中心空气厚度
27.MXCA最大中心空气厚度
28.MNEA最小边缘空气厚度
29.MXEA最大边缘空气厚度
30.ZTHI控制复合结构厚度
31.SAGX透镜在”XZ”面上的面弧矢
32.SAGY透镜在”YZ”面上的面弧矢
33.COVL柱形单元体积
34.MNSD最小直径
35.MXSD最大直径
36.XXET最大边缘厚度
37.XXEA最大空气边缘厚度
38.XXEG最大玻璃边缘厚度
39.XNET最小边缘厚度
40.XNEA最小边缘空气厚度
41.XNEG最小玻璃边缘厚度
42.TTGT总结构厚度>目标值
43.TTLT总结构厚度<目标值
44.TTV A总结构厚度=目标值
45.TMAS结构总质量
46.MNCV最小曲率
47.MXCV最大曲率
48.MNDT最小口径与厚度的比率
49.MXDT最大口径与厚度的比率
参数数据约束
1.PnVA约束面的第n个控制参数=目标值
2.PnGT约束面的第n个控制参数>目标值
3.PnLT约束面的第n个控制参数<目标值
附加数据约束
1.XDV A附加数据值=目标值（1~99）
2.XDGT附加数据值>目标值（1~99）
3.XDLT附加数据值<目标值（1~99）
玻璃数据约束
1.MNIN最小折射率
2.MXIN组大折射率
3.MNAB最小阿贝数
4.MXAB最大阿贝数
5.MNPD最小ΔPg-f
6.MXPD最大ΔPg-f
7.RGLA合理的玻璃
近轴光线数据
1.PARX指定面近轴X向坐标
2.PARY指定面近轴Y向坐标
3.REAZ指定面近轴Z向坐标
4.REAR指定面实际光线径向坐标
5.REAA指定面实际光线X向余弦
6.REAB指定面实际光线Y向余弦
7.REAC指定面实际光线Z向余弦
8.RENA指定面截距处，实际光线同面X向正交
9.RENB指定面截距处，实际光线同面Y向正交
10.RENC指定面截距处，实际光线同面Z向正交
11.RANG同Z轴向相联系的光线弧度角
12.OPTH规定光线到面的距离
13.DXDX“X”向光瞳”X”向像差倒数
14.DXDY“Y”向光瞳”X”向像差倒数
15.DYDX“X”向光瞳”Y”向像差倒数
16.DYDY“Y”向光瞳”Y”向像差倒数
17.RETX实际光线”X”向正交
18.RETY实际光线”Y”向正交
19.RAGX全局光线”X”坐标
20.RAGY全局光线”Y”坐标
21.RAGZ全局光线”Z”坐标
22.RAGA全局光线”X”余弦
23.RAGB全局光线”Y”余弦
24.RAGC全局光线”Z”余弦
25.RAIN入射实际光线角
局部位置约束
1.CLCX指定全局顶点”X”向坐标
2.CLCY指定全局顶点”Y”向坐标
3.CLCZ指定全局顶点”Z”向坐标
4.CLCA指定全局顶点”X”向标准矢量
5.CLCB指定全局顶点”Y”向标准矢量
6.CLCC指定全局顶点”Z”向标准矢量
变更系统数据
1.CONF结构参数
2.PRIM主波长
3.SVIG设置渐晕系数
一般操作数
1.SUMM两个操作数求和
2.OSUM合计两个操作数之间的所有数
3.DIFF两个操作数之间的差
4.PROD两个操作数值之间的积
5.DIVI两个操作数相除
6.SQRT操作数的平方根
7.OPGT操作数大于
8.OPL T操作数小于
9.CONS常数值
10.QSUM所有统计值的平方根
11.EQUA等于操作数
12.MINN返回操作数的最小变化范围
13.MAXX返回操作数的最大变化范围
14.ACOS操作数反余弦
15.ASIN操作数反正弦
16.A TAN操作数反正切
17.COSI操作数余弦
18.SINE操作数正弦
19.TANG操作数正切
多结构数据
1.CONF结构
2.ZTIH复合结构某一范围面的全部厚度
高斯光束数据
1.CBW A规定面空间高斯光束尺寸
2.CBWO规定面空间高斯光束束腰
3.CBWZ规定面空间光束Z坐标
4.CBWR规定面空间高斯光束半径
梯度率控制操作数
1.TnGT
2.TnLT
3.TnV A
4.GRMN最小梯度率
5.GRMX最大梯度率
6.LPTD轴向梯度分布率
7.DLTNΔN
ZPL宏指令优化
1.ZPLM
像面控制操作数
1.RELI像面相对亮度。
