实验一 半导体二极管与三极管的识别与简单测试
图1 二极管外型图 实验一 常用半导体器件的识别与简单测试一． 实验目的1．掌握用万用表判别二极管的极性。
测量二极管的正向压降及稳压管的稳压值。
2．掌握用万用表判别三极管的类型和e 、b 、c 三个管脚。
二． 预备知识半导体二极管和三极管是组成分立元件电子电路的核心器件。
二极管具有单向导电性，可用于整流、检波、稳压、混频电路中。
三极管对信号具有放大作用和开关作用，它们的管壳上都印有规格和型号。
（一）．二极管的识别与简单测试1．普通二极管的识别与简单测试普通二极管一般为塑料封装和金属封装两种，它们的外壳上均印有型号和标记。
标记箭头所指方向为阴极，如图1所示。
国外的产品一般在阴极端印有一个标记。
若遇到型号标记不清或不能确定其极性时，我们可以借助数字万用表的“”档作简单判别。
测量原理：该挡测量时输出一个恒定电流约为1mA ，显示值为二极管正向压降近似值，单位是mV ；显示溢出数“1”，表示无穷大。
具体做法是：用红、黑两表笔分别接触二极管的两个引脚。
假如先显示溢出数“1”(反向)，再交换两表笔．必然为正向测试。
假设显示的读数为617。
这说明：①二极管是好的。
②二极管的正向压降为617mV 即 O.617 V 。
③显示正向压降时，红表笔所接的引脚为二极管的正极，黑表笔所接则为负极。
假如两次测量均显示溢出数“1”或两次均有较小的压降读数的话，表明该二极管已损坏。
在数字万用表中，“”挡和欧姆档红表笔是高电位，黑表笔低电位，正好与指针式模拟万用表相反。
2．特殊二极管的识别与简单测试特殊二极管的种类较多，在此我们只介绍两种常用的特殊二极管。
①．发光二极管(LED)发光二极管通常是用砷化镓、磷化镓等制成的一种新型器件。
它具有工作电压低、耗电少、响应速度快、抗冲击、耐振动、性能好以及轻而小的特点，被广泛应用于单个显示电路或作成七段矩阵式显示器。
而在电路实验中，常用作逻辑显示器。
发光二极管的电路符号如图2（a ）所示。
实验一-万用表测量二极管、三极管
实验一万用表测量二极管、三极管一、实验目的1.熟练掌握指针式万用表和数字万用表的使用方法。
1.熟练掌握用指针式万用表测量普通二极管和三极管。
2.熟练掌握用数字万用表测量普通二极管和三极管。
二、主要元件及仪器1、MF-47指针式万用表2、VC890D数字万用表3、1N4001～1N4007系列普通整流二极管4、1N4735（6.2V）、1N4738(8.2V)稳压二极管5、9011～9014小功率晶体三极管二、实验原理（一）指针式万用表测量二极管：二极管参数的测试可用晶体管图示仪，或其它仪器进行测试。
在没有仪器的情况下也可用万用表来简单检查二极管的好坏，但这种检测方法不能测量二极管的参数。
初学者在业余条件下可以使用万用表测试二极管性能的好坏。
测试前先把万用表的转换开关拨到欧姆档的RX1k档位（注意不要使用RX1档，以免电流过大烧坏二极管，也不要用RX10K，该档电压太高，可能击穿管子），再将红、黑两根表笔短路，进行欧姆调零。
正向特性测试：把万用表的黑表笔（表内正极）搭触二极管的正极，红表笔（表内负极）搭触二极管的负极。
若表针不摆到0值而是停在标度盘的中间，这时的阻值就是二极管的正向电阻，一般小功率锗管的正向电阻为1KΩ左右，硅二极管约为5KΩ左右。
一般正向电阻越小越好。
若正向电阻为0值，说明管芯短路损坏，若正向电阻接近无穷大值，说明管芯断路。
短路和断路的管子都不能使用。
反向特性测试：把万用表的红表笔搭触二极管的正极，黑表笔搭触二极管的负极，若表针指在无穷大值或接近无穷大值，管子就是合格的。
一般小功率锗管的反向电阻为几十KΩ，硅二极管约为500KΩ以上。
1.普通二极管的检测（包括检波二极管、整流二极管、阻尼二极管、开关二极管、续流二极管）是由一个PN结构成的半导体器件，具有单向导电特性。
通过用万用表检测其正、反向电阻值，可以判别出二极管的电极，还可估测出二极管是否损坏。
（1）极性的判别将万用表置于R×100档或R×1k档，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。
三极管管脚测量
万用表测三极管管脚（简单版）3推荐首先将万用表（数字，本人已经好久没用指针式万用表了）打到测试二极管端，用万用表的红表笔接触三极管的其中一个管脚，而用万用表另外的那支表笔去测试其余的管脚，直到测试出如下结果：1、如果三极管的黑表笔接其中一个管脚，而用红表笔测其它两个管脚都导通有电压显示，那么此三极管为PNP三极管，且黑表笔所接的脚为三极管的基极B，用上述方法测试时其中万用表的红表笔接其中一个脚的电压稍高，那么此脚为三极管的发射极E，剩下的电压偏低的那个管脚为集电极C。
2、如果三极管的红表笔接其中一个管脚，而用黑表笔测其它两个管脚都导通有电压显示，那么此三极管为NPN三极管，且红表笔所接的脚为三极管的基极B，用上述方法测试时其中万用表的黑表笔接其中一个脚的电压稍高，那么此脚为三极管的发射极E，剩下的电压偏低的那个管脚为集电极C。
使用数字万用表判断三极管管脚(图解教程)现在数字式的万用表已经是很普及的电工、电子测量工具了，它的使用方便和准确性受到得维修人员和电子爱好者的喜爱。
但有朋友会说在测量某些无件时，它不如指针式的万用表，如测三极管。
我倒认为数字万用表在测量三极管时更加的方便。
以下就是我自己的一些使用经验，我是通常是这样去判断小型的三极管器件的。
大家不妨试试看是否好用或是否正确，如有意见或问题可以发信给我。
手头上有一些BC337的三极管，假设不知它是PNP管还是NPN管。
图1 三极管我们知道三极管的内部就像二个二极管组合而成的。
其形式就像下图。
中间的是基极（B极）。
图2 三极管的内部形式首先我们要先找到基极并判断是PNP还是NPN管。
看上图可知，对于PNP管的基极是二个负极的共同点，NPN管的基极是二个正极的共同点。
这时我们可以用数字万用表的二极管档去测基极，看图3。
对于PNP管，当黑表笔（连表内电池负极）在基极上，红表笔去测另两个极时一般为相差不大的较小读数（一般0.5-0.8），如表笔反过来接则为一个较大的读数（一般为1）。
模拟电路实验一报告
模拟电路实验一报告学院信息科学与工程学院班级学号姓名一、实验题目元器件的识别和测试二、实验摘要识别电阻器、电容器、二极管、三极管和场效应管，并用万用表测量。
三、实验环境万用表、电阻器、电容器、二极管、三极管、场效应管、镊子等。
四、实验内容1、识别电阻器种类，用万用表测量电阻器阻值，判断其好坏，计算测量误差。
2、识别电容器种类，用万用表测量电容器容量值，计算测量误差。
3、识别二极管种类，用万用表判断二极管的极性，测量其正向导通电压。
4、万用表确定三极管种类和极性，测量其静态电流放大倍数。
5、用万用表判断场效应管的好坏。
五、实验步骤1、电阻器的测量○1将万用表转换开关调至“×200Ω”档位上；○2将两表笔短接，读数为零，证明万用表是准确的；○3用两表笔分别接触被测五环电阻两引脚进行测量，读数并记录；○4将万用表转换开关调至“×2KΩ”档位上；○5用两表笔分别接触被测四环电阻两引脚进行测量，读数并记录；2、电容器的测量○1将红表笔插到有Cx相连的孔中，将转换开关调至“×2μF”档位上；○2取出电解电容，红表笔接长脚（正），黑表笔接短脚（负），读数并记录；○3将转换开关调至“×20nF”档位上；○4取出CBB电容，用两表笔分别接触被测电容两引脚进行测量，读数并记录。
3、二极管的测量○1将红表笔插到VΩ孔中，将转换开关调至“二极管”档位上；○2取出发光二极管，用两表笔分别接触二极管两引脚进行测量；○3若万用表读数为零则为反向电压，将两表笔对调测量，读数并记录二极管正负极与正向导通电压；○4重复○2、○3两个步骤，分别测量整流二极管和稳压二极管。
4、三极管的测量○1先判别基极和管型：三极管内部有两个PN结，即集电结和发射结，与二极管相似，三极管内的PN结同样具有单向导电性。
因此可用万用表电阻档判别出基极b和管型。
例如测NPN型三极管，当用黑表笔接基极b，用红表笔分别搭试集电极c和发射极e，测得阻值均较小；反之，表笔位置对换后，测得电阻均较大。

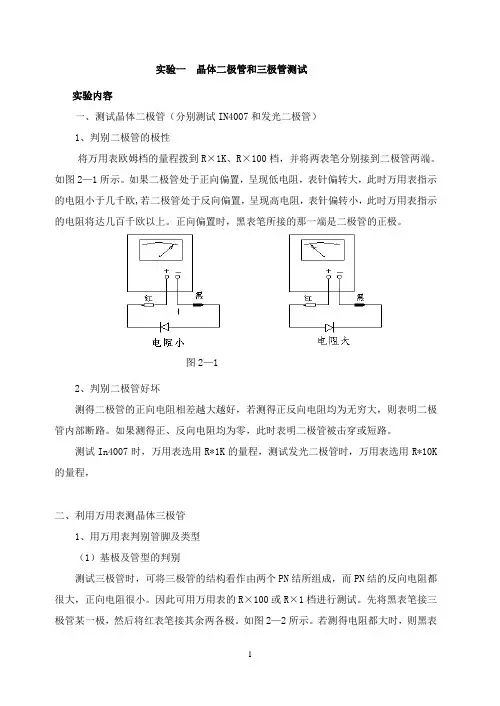

模电实验内容
实验一晶体二极管和三极管测试实验内容一、测试晶体二极管（分别测试IN4007和发光二极管）1、判别二极管的极性将万用表欧姆档的量程拨到R×1K、R×100档，并将两表笔分别接到二极管两端。
如图2—1所示。
如果二极管处于正向偏置，呈现低电阻，表针偏转大，此时万用表指示的电阻小于几千欧,若二极管处于反向偏置，呈现高电阻，表针偏转小，此时万用表指示的电阻将达几百千欧以上。
正向偏置时，黑表笔所接的那一端是二极管的正极。
图2—12、判别二极管好坏测得二极管的正向电阻相差越大越好，若测得正反向电阻均为无穷大，则表明二极管内部断路。
如果测得正、反向电阻均为零，此时表明二极管被击穿或短路。
测试In4007时，万用表选用R*1K的量程，测试发光二极管时，万用表选用R*10K 的量程，二、利用万用表测晶体三极管1、用万用表判别管脚及类型（1）基极及管型的判别测试三极管时，可将三极管的结构看作由两个PN结所组成，而PN结的反向电阻都很大，正向电阻很小。
因此可用万用表的R×100或R×1档进行测试。
先将黑表笔接三极管某一极，然后将红表笔接其余两各极。
如图2—2所示。
若测得电阻都大时，则黑表笔所接的是PNP型管子的基极，若测得电阻都小时，则黑表笔所接的是NPN型管子的基极，若两次测得的阻值为一大一小，则黑表笔所接的电极不是三极管的基极，应另接一个电极重新测量，以便确定管子的基极。
图2—2（2）判别集电极和发射极判断集电极和发射极的基本原理是把三极管接成单管放大电路，利用测量管子的电流放大系数β值的大小来判定集电极和发射极。
以NPN为例，如图2—3所示。
基极确定以后，用万用表两表笔分别接另外两个电极,用100KΩ的电阻一端接基极一端接黑表笔。
若万用表指针偏转较大,则黑表笔所接的一端为集电极,则红表笔所接的一端是发射极。
也用手捏住基极与黑表笔（不能使两者相碰）以人体电阻代替100KΩ电阻的作用。
完整版实验一二极管特性实验
一、 实验目的：1、 验证晶体二极管的单向导电特性。
2、 学会测量晶体二极管的伏安特性曲线。
3、 掌握几种常用特种功能二极管的性能和使用方法。
二、 实验前准备：1、 复习晶体二极管结构和伏安特性。
2、 阅读光电二极管、发光二极管和稳压管的特性和使用范围。
3、 复习用万用表测量晶体二极管的方法。
阅读用图示仪测试晶体二极管及用示波 器测量输出电压的方法。
三、 实验设备：KJ120学习机一台数字式万用表一块指针式万用表 一块(20KQ N DC )四、 实验原理：晶体二极管由一个 PN 结构成，具有单向导电作用。
1.1所示。
实验极管特性实验几种常用二极管的符号如图(b) (C)图1.1几种常见二极管的符号图 1.1 (a )为普通二极管，如 In4001;1 n4148;2A P 图1.1 ( b )〜(C)为稳压管、发光二极管等。
如稳压管，它工作在反向击穿区。
使用时，利用反向电流在击穿区很大范围内变 化而电压基本恒定的特性来进行稳压。
发光二极管是一种把电能变成光能的半导体器件。
有发红光的，发黄光的，发绿光的等等。
发光二极管工作电压较低(1.6〜3V ),正向工作电流只需几毫安到几十毫安，故 常作线路通断指示和数字显示。
若将万用表黑表笔接二极管正极，红表笔接二极管负极，则二极管处于正向偏置, 呈现低阻，表针偏转大；反之，二极管处于反向偏置，呈现高阻，表针偏转小。
根据 等。
发光二极管有各种颜色，例如2、测量2AP 的伏安特性。
(1) 测量2AP 正、反向伏安特性的线路见图 测量2AP 伏安特性的线路。
(2) 将电位器R w 中心滑臂旋至地端，接通电源。
调节R w 阻值使输出电压逐渐增 大。
按实验报告表1-2要求测量2AP 或2CK 的正向伏安特性，并将数据填入 该表，在直角坐标上绘成曲线。
(3) 按实验报告表1-2要求，测量2AP 或2CK 的反向伏安特性。
注意2AP 型管 反向电流不要超过 400 U A 。
二极管三极管的检测方法与经验
二极管三极管的检测方法与经验一、二极管的检测方法与经验：1.使用万用表测量二极管的正向电压降，检测二极管是否正常通流。
将万用表的电压档位选择到正向直流电压(VDC)档位，将测试笔红色插入锥形插孔，黑色插入扁形插孔，将测试笔触摸二极管的正极和负极，若显示出一定的电压值，则说明二极管正常通流。
2.使用万用表测量二极管的反向电阻，检测二极管是否正常。
将万用表的电阻档位选择到适当的范围，将测试笔分别触摸二极管的正极和负极，若显示出很大的电阻值，则说明二极管正常，若显示出接近于无穷大的电阻值，则说明二极管开路或损坏。
3.使用数字多用表的二极管测试功能，可以直接得到二极管的参数，如电流放大倍数、漏电流、电容等，并进行快速的测试和判断。
4.使用示波器观察二极管的正向和反向的电压波形，检测二极管的响应速度和波形失真情况等。
5.对于高频和高功率二极管，可以使用带有特殊测试电路的二极管测试仪进行测量，可以得到准确的测试结果。
6.对于开关二极管，可以通过观察开关状态和检测电流是否流经确定其正常与否。
二、三极管的检测方法与经验：1.使用万用表测量三极管的结极电阻，检测三极管是否正常。
将万用表的电阻档位选择到适当的范围，将测试笔触摸三极管的发射极和基极、基极和集电极，观察万用表的显示值，若显示出合理的电阻值，则说明三极管正常。
2.使用万用表测量三极管的输入电容和输出电容，检测三极管是否正常。
将万用表的电容档位选择到适当的范围，将测试笔分别接触三极管的输入和输出引脚，观察万用表的显示值，若显示出合理的电容值，则说明三极管正常。
3.使用万用表测量三极管的漏电流，检测三极管的内部是否有漏电流。
将万用表的电流档位选择到适当的范围，将测试笔分别接触三极管的发射极和集电极，观察万用表的显示值，若显示出很小的漏电流，则说明三极管正常。
4.使用数字多用表的三极管测试功能，可以直接得到三极管的参数，如电流放大倍数、最大耐压、输入/输出电容等，并进行快速的测试和判断。
用数字万用表检测三极管的好坏方法如下
用数字万用表检测三极管的好坏方法如下：1、找出基极:将数字万用表置于二极管档，红表笔任接一个引脚，用黑表笔依次接触另外2个引脚，如果2次显示的值均小于1V或都显示溢出符号1，则红表笔所接的引脚就是基极b。
如果在2次测试中，一次显示值小于1V，另一次显示溢出符号1，标明红表笔接的引脚不是基极，再改用其它引脚重新丈量，找出基极.2、确定管型，将数字万用表置于二极管档，闺怨红表笔接基极，用黑笔先后接触其它2个引脚，如果都显示0.5V到0.8V，则被测管属于NPN型，若2次都显示溢出符号1，则标明被测管属于PNP管。
3、判别集电极C和发射极e，以NPN型管为例，将数字万用表置于HFE档，使用PNP插孔。
把基极B拔出B孔，剩余2个引脚分别拔出C孔和E孔中。
若测出的HFE为几十到几百，说明管子属于正常接法，放大能力强，此时C孔插的是集电极C，E孔插的是发射极E。
若测出的HFE值只有几或十几，则标明被测管的集电极c与发射极e插反了，这时C孔手的是发射极e，E孔插的是集电极c，为了使测试结果更可靠，可将基极b固定插在B孔，把集电极c与发射极e调换重复测试2次，以显示值大的一次为准，C孔插的引脚即是集电极c，E孔插的引脚则是发射极e。
4、测试好坏。
还是以NPN型为例。
将基极b开路，丈量c\e极间的电阻。
用万用表红笔接发射极，黑笔接集电极，若阻值在几万欧以上，说明穿透电流较小，管子能正常工作。
若c、e极间电阻小，测管子工作不稳定，在技术指标要求高的电路中不克不及使用。
若测得阻值近似为0，则管子已被击穿。
若阻值为无穷大，则说明管子内部已经断路。
①测 NPN 三极管:将万用表欧姆挡置 "R 100" 或 "R lk" 处,把黑表笔接在基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都较小,再将红表笔接在基极上,将黑表笔先后接在其余两个极上,如果两次测得的电阻值都很大,则说明三极管是好的。
二极管与三极管的简单测试一、实验目的-中山火炬职业技术学院
一、实验目的： 1、常用二极管的类型及简单测试方法， 2、常用三极管的类型及简单测试方法， 3、指针万用表和数字万用表测试二极管及三极管的方法。
二、实验器材：二极管、三极管[实验箱提供]若干，指针万用表，数字万用表
三、预习要求： 1.PN 结的伏安特性曲线，外电压对耗尽层的宽窄的影响，耗尽层宽窄对电阻大小的影响 2.二极管的伏安特性曲线，网络搜索二极管资料 3.三极管的输入输出特性曲线，网络搜索三极管资料
四、实验内容及步骤 1、指针万用表测量二极管三极管的要点。 将刻度旋钮置于电阻×100 欧姆档，此时万用表等效为电压源与电阻串联，黑表笔为高电位，红表笔为
低电位，电流从黑表笔流出，流入红表笔，表头指针偏转的角度代表流过表笔电流的大小。 电阻量程值小，则内阻小，提供电流较大，量程值大，则内阻大，提供的电流较小。 指针万用表处于电阻档时会消耗电源，不用时旋钮处于 OFF 档或 AC 最高电压档。 2、数字万用表测试二极管及三极管的要点。 将刻度旋钮置于二极管档位，此时红表笔为高电位，黑表笔为低电位，连接正确情况下，屏幕显示值
为什么？
五、思考题 从外加电场对 PN 结耗尽层宽窄影响的角度分析实验现象？ 如何用简单的方法判断常见半导体二极管、三极管的好坏？
-3-
向导通，角度小或者几乎观察不到，表明流过 PN 结的电流微弱。（注意：稳压管的测试现象）
万用表（电阻档等效为实际电压源）和二极管构成回路，根据表笔电流的流向及 PN 结电流的流向，判
别出二极管或三极管的 P 极和 N 极。
中山火炬职业技术学院电子工程系
测试小结：
模拟电子线路实践教程
（2）发光二极管的测试（指针万用表、发光二极管） A、测试依据：发光亮度与流过 PN 结的电流成正比。 B、指针万用表刻度指向×10 或 1 欧姆档，红黑表笔交换测试发光二极管，观察发光亮度与指针偏转角
二极管、三极管、稳压管的万用表测法
二极管、三极管、稳压管的万用表测法1.用数字万用表的二极管档位测量二极管。
测二极管时，使用万用表的二极管的档位。
若将红表笔接二极管阳（正）极，黑表笔接二极管阴（负）极，则二极管处于正偏，万用表有一定数值显示。
若将红表笔接二极管阴极，黑表笔接二极管阳极，二极管处于反偏，万用表高位显示为“1”或很大的数值，此时说明二极管是好的。
在测量时若两次的数值均很小，则二极管内部短路；若两次测得的数值均很大或高位为“1”，则二极管内部开路2．用数字万用表测量三极管（1）用数字万用表的二极管档位测量三极管的类型和基极b判断时可将三极管看成是一个背靠背的PN结，如图2.1所示。
按照判断二极管的方法，可以判断出其中一极为公共正极或公共负极，此极即为基极b。
对NP N型管，基极是公共正极；对PNP型管则是公共负极。
因此，判断出基极是公共正极还是公共负极，即可知道被测三极管是NPN或PNP型三极管。
（2）发射极e和集电极c的判断利用万用表测量β（HFE）值的档位，判断发射极e和集电极c。
将档位旋至MF E基极插入所对应类型的孔中，把其于管脚分别插入c、e孔观察数据，再将c、e孔中的管脚对调再看数据，数值大的说明管脚插对了。
（3）判别三极管的好坏测试时用万用表测二极管的档位分别测试三极管发射结、集电结的正、反偏是否正常，正常的三极管是好的，否则三极管已损坏。
如果在测量中找不到公共b 极、该三极管也为坏管子。
（1）检查三极管的两个PN结。
我们以PNP管为例来说明，一只PNP型的三极管的结构相当于两只二极管，负极靠负极接在一起。
我们首先用万用表R×100或R×1K挡测一下e与b之间和e与c之间的正反向电阻。
当红表笔接b 时，用黑表笔分别接e和c应出现两次阻值小的情况。
然后把接b 的红表笔换成黑表笔，再用红表笔分别接e和c，将出现两次阻值大的情况。
被测三极管符合上述情况，说明这只三极管是好的。
（2）检查三极管的穿透电流：我们把三极管c、e之间的反向电阻叫测穿透电流。
