图像增强及距离测量
基于Matlab的图像距离测量及图像增强处理
1.图像对比度及亮度调整
原图经过图像对比度及亮度调整，处理后如图1所示（图片名称webwxgetmsgimg.jpg）：
图 1 对比度亮度调整后图片
2.距离测量
在Matlab中导入图片后，imshow（'*. pic '）后，在命令窗口输入imdistline，即可在当前显示图片上创建一条线。
通过拖动线条端点位置来测量图片中任意两个像素点之间的距离，长度单位为像素。
Matlab code为（1），测量结果如表格1所示：
表格 1 直径测量
图 2 直径测量示例
3.直方图均衡化图像增强
处理方法为直方图均衡化方法，直方图均衡化旨在寻找一种灰度级变换关系，使得变换后的灰度图像的各级灰度的出现概率相同或相近。
本次采用adapthisteq和histep函数进行直方图均衡对比。
图表 3 直方图均衡增强处理前后对比
（a）adapthisteq均衡后的图（b）histep均衡后的图
图表 4 两种均衡方法处理后的图
用到Matlab Code
（1）距离测量
I = imread('C:\Users\lx123\Desktop\Matlab学习\测试_批处理
_20170718\webwxgetmsgimg.jpg');
Ig=rgb2gray(I);
figure;
imshow(Ig); % 若f为某图像
d=imdistline; % 此时可以在图像上对任意两点进行距离估计
（2）直方图均衡化图像增强
%Matlab code：
I=imread('J:\Matlab学习\QQ截图20171016154118.png');%读入图像
Ig=rgb2gray(I);
subplot(3,2,1);
imshow(Ig);
title('灰度图像');
subplot(3,2,2);
imhist(Ig);
title('原图的直方图');
subplot(3,2,3);
H1=adapthisteq(Ig);
%J =适应度adapthisteq（I）通过使用对比度限制自适应直方图均衡（CLAHE）转换值来增强灰度图像I的对比度。
imshow(H1);
title('adapthisteq均衡后的图');
subplot(3,2,4);
imhist(H1);
title('adapthisteq均衡后的直方图');
subplot(3,2,5);
H2=histeq(Ig);
imshow(H2);
title('histeq均衡后的图'); subplot(3,2,6);
imhist(H2);
title('histeq均衡后的直方图');。

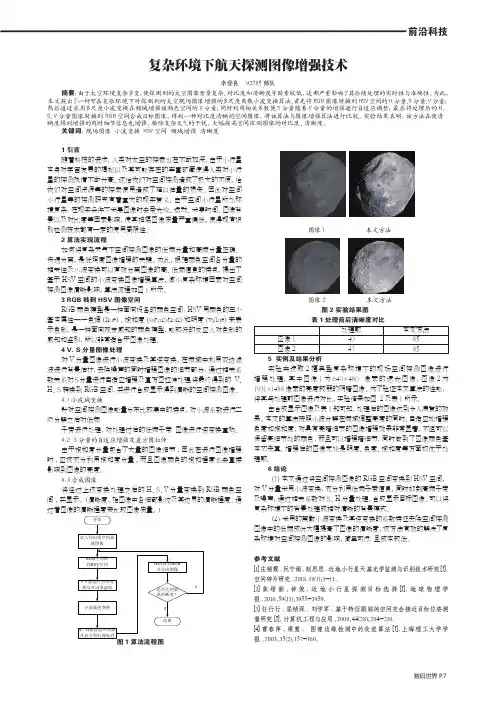

复杂环境下航天探测图像增强技术
前沿科技数码世界 P .7复杂环境下航天探测图像增强技术李登良 92785部队摘要：由于太空环境复杂多变，使探测到的太空图像背景复杂、对比度和清晰度等因素较低，这都严重影响了其后续处理的实时性与准确性。
为此，本文提出了一种可在复杂环境下对探测到的太空现场图像增强的多尺度离散小波变换算法。
首先将RGB 图像转换到HSV 空间的H 分量、S 分量、V 分量；然后通过采用多尺度小波变换在频域增强该颜色空间的V 分量，同时利用相关系数使S 分量随着V 分量的增强进行自适应调整；最后将处理后的H、S、V 分量图像转换到RGB 空间合成目标图像，得到一种对比度清晰的空间图像。
将该算法与图像增强算法进行比较。
实验结果表明：该方法在使清晰度得到增强的同时细节信息也增强，排除复杂天气的干扰，大幅提高空间探测图像的对比度、清晰度。
关键词：现场图像 小波变换 HSV 空间 频域增强 清晰度1 引言随着科技的进步，人类对太空的探索也在不断加深，由于小行星本身对宇宙发展的揭秘以及其可能存在的丰富矿藏使得人类对小行星的探测热情不断升高。
这给我们对空间探测造成了极大的不便，给我们对空间资源等的探索使用造成了难以估量的损失。
因此对空间小行星等的探测研究有着重大的现实意义。
由于空间小行星所处环境复杂，在现实条件下采集图像时会受光线、运动、采集时间、图像背景以及对比度等因素影响，使其拍摄图像质量严重偏低，使得现有识别检测技术都有一定的使用局限性。
2 算法实现流程如何将复杂天气下空间探测图像的低频分量和高频分量正确、快速分离，是低照度图像增强的关键。
为此，根据颜色空间各分量的相关性及小波变换可以有效分离图像的高、低频信息的特点，提出了基于HSV 空间的小波变换图像增强算法，减小复杂环境因素对空间探测图像清晰影响，算法流程如图1所示。
3 RGB 转到HSV 图像空间RGB 颜色模型是一种面向设备的颜色空间；HSV 用颜色的三个基本属性——色调（hue）、饱和度（saturation）和明度（value）来表示色彩，是一种面向视觉感知的颜色模型，能较好的反应人对色彩的感知和鉴别，所以非常适合于图像处理。
《雷达定位与导航》课件
3 方位测量
雷达利用天线的旋转或 相控阵技术来确定目标 的方位角。
雷达定位的应用领域
军事
雷达在军事领域中用于目标探测、目标跟踪 和导弹制导等方面。
航空
雷达在航空领域中用于飞行管制、地面导航 和防撞系统等。
气象
雷达可以检测大气中的降水、雷暴等天气现 象，用于气象预报和监测。
海洋
雷达可用于海洋中的船舶定位、海上目标探 测和导航等。
雷达导航的应用领域
航天
雷达导航在航天领域中用于卫星定位和航天 器导航。
航空
雷达导航在航空领域中用于飞行导航和空中 交通管制。
航海
雷达导航在航海领域中用于船舶定位和海上 导航。
陆地
雷达导航在陆地领域中用于车辆导航和位置 服务等。
雷达导航系统的组成
1 定位器件
包括雷达天线、传感器 和接系统通过卫星和地面设备共同工作，实现全球范围的导航和定位功 能。
卫星导航系统的发展历程
1
GPS系统
美国开发的全球定位系统，成为卫星
GLONASS系统
2
导航的先驱。
俄罗斯开发的全球卫星导航系统。
3
北斗系统
中国开发的全球卫星导航系统。
雷达信号处理器
用于对雷达信号进行处理和分 析的装置。
雷达信号处理技术概述
雷达信号处理技术包括目标检测、滤波、参数估计和图像重建等方面，旨在 提取目标信息并实现目标定位与跟踪。
雷达信号处理的主要方法
1
雷达脉冲压缩
通过信号处理方法，压缩脉冲雷达接收信号，提高距离和速度分辨率。
2
自适应波束形成
根据环境和目标情况，实时调整雷达天线的发射和接收模式，实现波束的优化。
雷达定位的分类

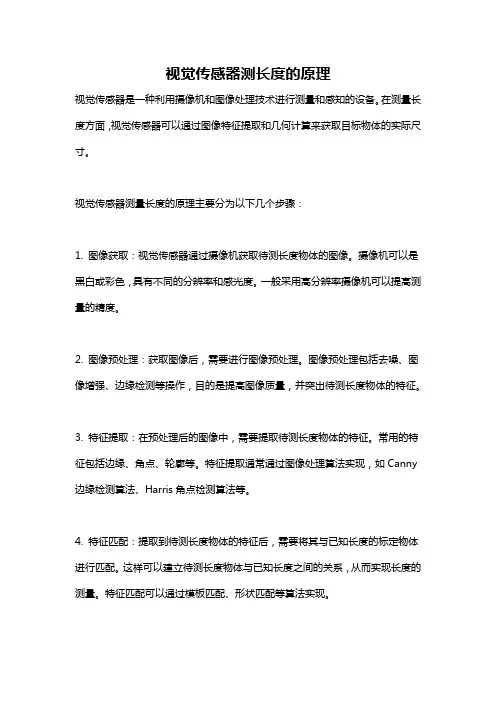

视觉传感器测长度的原理
视觉传感器测长度的原理视觉传感器是一种利用摄像机和图像处理技术进行测量和感知的设备。
在测量长度方面，视觉传感器可以通过图像特征提取和几何计算来获取目标物体的实际尺寸。
视觉传感器测量长度的原理主要分为以下几个步骤：1. 图像获取：视觉传感器通过摄像机获取待测长度物体的图像。
摄像机可以是黑白或彩色，具有不同的分辨率和感光度。
一般采用高分辨率摄像机可以提高测量的精度。
2. 图像预处理：获取图像后，需要进行图像预处理。
图像预处理包括去噪、图像增强、边缘检测等操作，目的是提高图像质量，并突出待测长度物体的特征。
3. 特征提取：在预处理后的图像中，需要提取待测长度物体的特征。
常用的特征包括边缘、角点、轮廓等。
特征提取通常通过图像处理算法实现，如Canny 边缘检测算法、Harris角点检测算法等。
4. 特征匹配：提取到待测长度物体的特征后，需要将其与已知长度的标定物体进行匹配。
这样可以建立待测长度物体与已知长度之间的关系，从而实现长度的测量。
特征匹配可以通过模板匹配、形状匹配等算法实现。
5. 几何计算：在特征匹配后，可以利用几何计算方法来获取待测长度物体的实际尺寸。
几何计算可以基于物体之间的比例关系，或者利用三角形相似性原理等。
通过几何计算可以将特征点之间的像素距离转换为实际物体的长度。
6. 长度测量：最后，根据特征点之间的像素距离和几何计算得到的实际物体长度，可以进行长度的测量。
需要注意的是，视觉传感器测量长度的精度和稳定性受到多个因素的影响，如图像质量、摄像机分辨率、光照条件等。
为了提高测量的精度和可靠性，可以使用多个视觉传感器进行测量，或者采用其他辅助手段，如激光测距仪等。
总结起来，视觉传感器测量长度的原理主要包括图像获取、图像预处理、特征提取、特征匹配、几何计算和长度测量等步骤。
通过这些步骤，可以从图像中获取目标物体的实际尺寸，实现长度的测量。
这种基于图像处理和几何计算的测量方法具有非接触、高精度、实时性强等优点，在工业制造、机器人导航、自动化检测等领域具有广泛的应用前景。
卫星测量图像的处理和解译方法
卫星测量图像的处理和解译方法随着科技的不断发展，卫星测量图像已经成为了现代地理信息系统中的重要内容。
它提供了坐标和位置信息，用于辅助地图制作、环境监测、资源管理等诸多领域。
然而，要正确解读卫星测量图像并提取有用的信息并不容易。
本文将介绍一些常见的卫星测量图像处理和解译方法，以帮助读者更好地理解卫星测量图像。
一、图像预处理在进行卫星测量图像的后续处理和解译之前，首先需要对图像进行预处理。
这包括图像增强、去噪等步骤。
1. 图像增强图像增强是通过调整图像的亮度、对比度等参数来改善图像的质量和清晰度的过程。
常用的图像增强方法包括直方图均衡化、滤波等。
直方图均衡化可以通过重新分配图像的像素值来增强图像的对比度。
而滤波可以通过去除图像中的噪声来提高图像的清晰度。
2. 去噪卫星测量图像由于受到大气干扰、传感器噪声等因素的影响，通常都会存在一定程度的噪声。
为了减少噪声对图像解译的影响，需要对图像进行去噪处理。
常用的去噪方法包括中值滤波、小波去噪等。
二、图像解译图像解译是将卫星测量图像中的像素值转化为现实世界中的信息的过程。
它可以帮助我们了解地表特征、环境变化等信息，对环境监测、资源管理等方面具有重要意义。
1. 特征提取特征提取是图像解译的关键步骤之一。
它通过识别和提取图像中的地物特征，如道路、建筑物、植被等，来获取更高层次的地理信息。
常用的特征提取方法包括边缘检测、分割算法等。
2. 分类与识别分类与识别是将特征提取的结果与事先定义的地物类型进行对比和匹配的过程。
通过建立分类模型和利用机器学习算法，可以自动识别图像中的地物类型。
同时，也可以借助地理信息系统的辅助，在图像上手动绘制感兴趣区域进行分类。
无论是自动识别还是手动分类，都可以帮助我们更好地理解和利用卫星测量图像。
三、应用与展望卫星测量图像的处理和解译方法在实际应用中有着广泛的应用前景。
通过对卫星测量图像的处理和解译，可以实现环境监测、资源管理、城市规划等多个领域的需求。
遥感图像配准实验报告
用SPOT校正TM数据，附操作过程截图和校正后TM影像图片
[体会及建议]
通过本次试验熟悉在ENVI中对影像进行地理校正，添加地理坐标，以及如何使用ENVI进行影像到影像的配准和影像到地图的校正。在实验过程中移动光标，查看坐标值，要小心谨慎注意地图坐标和经纬度之间的关系。以免出现错误。
（2）通过计算机操作与地理知识的结合增强对地理学科的兴趣，为以后继续从事相关工作奠定基础。
（3）树立地理学思想，理解并掌握地理学科的学习、实践的方法。
二、实验内容
遥感图像的几何校正，IHS融合方法。
三、实验准备
（1）IHS融合: IHS融合法是比较常用的一种融合方法。其基本原理是首先将空间分辨率
较低的三个多光谱影像变换到IHS彩色空间，得到明度（I），色别（H）和饱和度（S）三个分量；然后将高空间分辨率影像进行对比度拉伸，达到与I分量具有相同的均值和方差；再将处理后的高空间分辨率影像替换I分量，作IHS逆变换后就得到融合后的影像。
篇三：遥感实验报告
实验报告（实验一）
[实验名称]ENVI窗口的基本作
[实验目的与内容]
实验目的
熟悉ENVI软件的窗口操作方法，掌握影像信息、像元信息浏览方法，影像上距离和面积量算方法。实验内容
1、熟悉遥感图像处理软件ENVI的窗口基本操作。2、查看影像信息和像元信息。3、距离测量与面积测量。
[实验数据处理及成果]

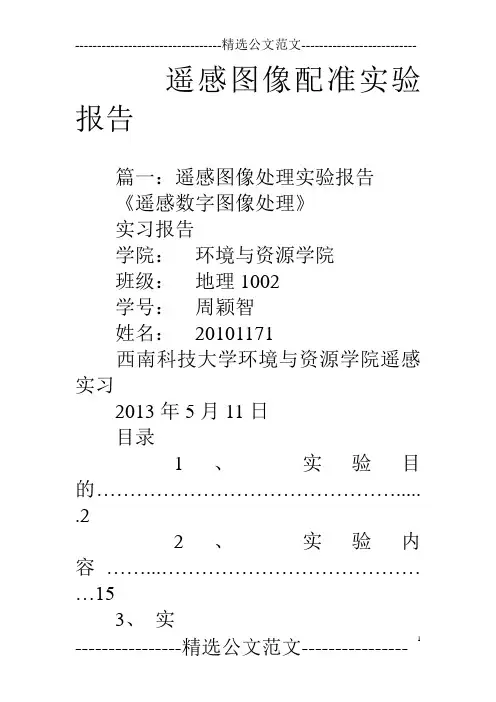

遥感图像配准实验报告
