振动光纤监狱周界报警方案
光纤振动周界入侵报警系统的应用(资料)概要
RJ45接口
USB接口
RS485接口光纤接口FC/APC接口
工作条件工作电源220VAC/50Hz
仪器功耗最大50W
工作温度
处理器:-10℃~+55℃
光纤传感器:-
40℃~+70℃
工作湿度0~95%R.H
IP等级
处理器:IP43
光纤传感器:IP55
系统性能
1报警响应时间≦2S
等功能,完成对入侵行为的实时监控
安远光纤振动周界入侵探测系统ZFI系列
处理器
光纤传感器
传导光缆
传感光缆
管理平台
光纤入侵探测系统介绍安远ZFI-1000防区型产品
系统技术规格
测量原理迈克尔逊光纤干涉传感技术
技术指标
传输距离20Km
探测灵敏度10m/s2
防区数单机最大16个单防区最大探测长度1500m报警响应时间≦2S
t
T t
干涉信号
原
始信号
t
光源接收器
温度变化
光源接收器
去偏器
去偏器
t
T
干涉信号
t
原始信号
t温度变化
光源接收器
一般产品没有对温度变化引起的光波变化进行控制,导致干涉信号随外界温度变化而变化,如下图所示
安远公司通过专利保护的光波控制技术控制干涉信号在温度变化的环境下保持一致,原理结构如右图所示
安
远
技术
传统光纤振动产品误报频发
光纤振动是最佳周界入侵报警解决方案
适应各种自然环境体积小
探测灵敏度高
光信号通讯
施工简单
综合成本低
优秀的光纤振动产品必须能解决三大难题
弹药库区周界报警方案

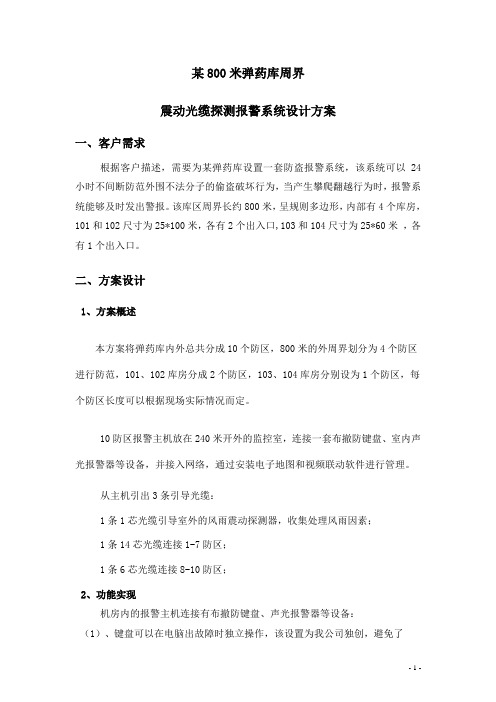

某800米弹药库周界震动光缆探测报警系统设计方案一、客户需求根据客户描述，需要为某弹药库设置一套防盗报警系统，该系统可以24小时不间断防范外围不法分子的偷盗破坏行为，当产生攀爬翻越行为时，报警系统能够及时发出警报。
该库区周界长约800米，呈规则多边形，内部有4个库房，101和102尺寸为25*100米，各有2个出入口,103和104尺寸为25*60米，各有1个出入口。
二、方案设计1、方案概述本方案将弹药库内外总共分成10个防区，800米的外周界划分为4个防区进行防范，101、102库房分成2个防区，103、104库房分别设为1个防区，每个防区长度可以根据现场实际情况而定。
10防区报警主机放在240米开外的监控室，连接一套布撤防键盘、室内声光报警器等设备，并接入网络，通过安装电子地图和视频联动软件进行管理。
从主机引出3条引导光缆：1条1芯光缆引导室外的风雨震动探测器，收集处理风雨因素；1条14芯光缆连接1-7防区；1条6芯光缆连接8-10防区；2、功能实现机房内的报警主机连接有布撤防键盘、声光报警器等设备：（1）、键盘可以在电脑出故障时独立操作，该设置为我公司独创，避免了在电脑出故障时，系统崩溃的问题；（2）、声光报警器以强烈的声、光信号发出警报，提醒值班人员；（3）、如果周界设置了监控系统，震动光缆报警系统可以通过使用报警软件（含电子地图和视频联动）将光纤防区内的报警情况与视频系统做联动:当某防区发生报警时，不仅可以将该防区的标志在电子图上显示出来，而且在周界产生报警信号时，相应的摄像机的视频可以被提取并通过弹出视频框的动态过程将报警防区的视频在该防区的电子地图上下显示出来，并伴随真人发声报警，及时、醒目、有效的通知机房值班人员对报警情况进行判断和处理，防止值班人员因长时间关注视频矩阵产生视觉疲劳而给不法分子入侵留下机会。
例如：1防区周界产生报警信号后，枪机1、枪机2、枪机3的视频信号可被自动提取出来。
光纤振动安防技术应用解决方案
光纤振动安防技术应用处理方案 应用领域➢ 变电站及重要电力线路或场所安防处理方案； 全光纤振动传感系统（FPSS 防区型系统）和视频联动全光纤振动传感系统（FPSS 防区型系统）, 是运用光纤作为传感器实现分布式周界安防监测旳报警系统。
FPSS 系统构成重要包括: 控制主机、光模块、反射仪以及传感和通讯光缆。
防区范围内一旦有入侵人员翻越、破坏铁栅栏或围墙, 监控室将会有语音报警提醒、防区位置画面提醒以及详细旳报警事件记录。
同步, 系统具有视频联动功能, 传感光缆 通讯光缆 1-N 路 反射镜控制主机光模块 视频控制单元 协议或干接点即某个防区报警, 将联动附近旳监控摄像机画面切换显示或进行自动视频跟踪。
全光纤振动传感子系统（PDVS定位型型系统）和视频联动全光纤振动传感系统（PDVS定位型系统）, 是运用光纤作为传感器实现分布式周界安防监测旳报警系统。
PDVS系统构成重要包括: 系统主机、光中继模块以及传感光缆。
光缆布置范围内一旦有入侵人员翻越、破坏铁栅栏或围墙, 监控室将会有语音报警提醒、显示报警位置、画面提醒以及详细旳报警事件记录。
同步, 系统具有视频联动功能, 即某个区域报警, 将联动附近旳监控摄像机画面切换显示或进行自动视频跟踪。
1，详细光缆布置如下:2，地埋方式3，挂栅栏4，挂墙传感光缆1，系统优势:2，防雷、防电磁干扰、合用易燃易爆场所；3，不受雾霾、光线条件、风雨、温度等天候状况影响；4，可进行挂网、地埋、围墙固定、水下敷设等多种安装；5，前端设备均采用全光无源组件, 合用范围广, 合用寿命场, 无需维护；6，持续不间断24小时全天候监测；探测器隐蔽性高, 违法人员无法破换或规避系统。
振动光纤监狱周界报警方案
振动光纤探测报警系统监狱周界监控应用方案[摘要] 监狱是关押和改造犯罪人员的场所，安全是首先要保障的。
要保障社会的安全，也要保障狱警人员的安全以及在押人员的安全与稳定。
随着光纤传感技术在各行各业的广泛应用，基于光纤传感技术而开发的系统设备已经达到了监狱监控系统实际应用的要求...监狱是关押和改造犯罪人员的场所，安全是首先要保障的。
要保障社会的安全，也要保障狱警人员的安全以及在押人员的安全与稳定。
随着光纤传感技术在各行各业的广泛应用，基于光纤传感技术而开发的系统设备已经达到了监狱监控系统实际应用的要求，并在实际应用中效果明显。
通过光纤报警系统与计算机技术的有效结合，可以有效地加强对服刑人员的管理，减少意外情况的发生，光纤报警系统可以准确及时地反映重要地点的情况，增强安全保障措施，是监狱现代化管理的重要手段。
系统设计说明方案采用三安古德的“sa-z8振动光纤探测报警系统”，设备已取得相关认证。
该系统使用光纤作为传感器，具有不受电磁干扰、耐腐蚀、受环境影响小、误报率低、定位精度高等，与其它安防设备相比该系统有无源、无辐射、抗干扰、防区范围大等特点。
报警主控系统装有—套自适应算法程序，由于采用这样的自适应算法，使得系统可以补偿环境影响，消除由于环境造成的误报。
光纤传感器能够将当前的天气状况变化反应给处理器，使主控系统能够消除风的影响而不降低探测灵敏度。
系统总体逻辑设计报警主机负责对周界的围栏部分进行探测，报警主机设置在中心机房，并通过TCP/IP与监控软件进行通信。
在中心机房的监控软件通过TCP/IP或RS232和视频矩阵或PA等其他第三方系统进行联动。
当某一防区探测到报警事件后，根据事先的设定触发相应的视频联动进行视频监控。
振动光纤探测报警系统还可以通过继电器输出的方式和视频/PA/声光等系统进行连接，以干节点信号触发联动。
系统详细设计振动光纤探测报警系统，监狱地埋布置光纤传感器，这条光纤传感器构成探测回路，可以保证最佳的探测效果。
400米周界报警防范系统振动振动光纤设计方案
400米周界报警防范系统振动振动光纤设计方案400米周界报警防范系统振动振动光纤设计方案设计方案北京三安古德科技发展有限公司一、设计要点1、分层设置根据校园围墙内各区域建筑设备的重要性、灵敏性和脆弱性, 分区分层设置系统参数, 以最低的成本达到全防护的目的。
2、可靠性从系统的稳定性及性能价格比的角度考虑, 系统的主要部分:传感设备, 采用了在多个领域获得广泛应用, 可靠性和稳定性得到保证的振动光纤、光缆, 这样就保证了整个系统的可靠性。
在主机构成中, 大量使用光纤无源器件, 极大避免了电磁干扰。
3、模块化和开放式设计系统在软件和硬件两个层面均采用了模块化的架构, 便于系统的升级、扩展和维护。
同时, 系统采用了开放式架构, 因此, 将来完善、扩展功能时, 无需替换现有设备, 只需软件升级或主机添加新的模块化硬件, 从而保证了系统功能的持续发展。
4、可维护性系统采用单根振动光纤(光缆)实现了整个周界的安防工作, 为系统的维护带来了极大的便利性。
与其他采用多个分立传感头的安防方案相比, 等于用一个部件代替了数百个部件, 因此平均故障时间大大降低。
同时, 振动光纤(光缆)故障查找和维护完全利用成熟的通讯行业技术。
即便出现断点, 采用OTDR和融接机结合的手段, 排障迅速, 恢复后几乎没有影响。
同时, 光纤不受天气、季候、温度影响, 耐腐蚀、抗电磁干扰, 较之其他基于金属或电传感器的安防设备, 极大降低了维护率。
二、系统的实施1 、系统结构及功能新江湾校区一期的周界报警系统由前端探测器2、振动光纤围栏和控制中心主机组成。
振动光纤围栏是由振动光纤通过特定方式敷设、掩埋或架设在校园周界, 构成报警探测器。
其中振动光纤既作为各种扰动信号的传感器, 又作为信号传输到主机的传输线路, 从而保证侵入信号实时、有效、快速地传输的控制中心。
信号传输通过振动光纤进行, 在通讯保密性、耐腐蚀、防电磁干扰、传输距离等多方面全面优于电缆, 具有极高的安全性和可靠性。
周界防盗报警振动光纤、泄漏电缆、工作原理
周界入侵报警产品振动光纤、泄漏电缆特点及运用产品运用在重要建筑物的效果图脉冲电子围栏图振动光纤图泄漏电缆图产品特点●电绝缘。
光纤本身是电绝缘的，敏感元件也是电绝缘材料制作，具有良好的电绝缘性能，适用于高压供电系统。
●抗电磁场干扰。
这是光纤测量及其光纤传感器的及其独特的性能特征，因此光纤传感器特别适用于高压大电流、强磁场噪声、强辐射等恶劣环境中、能解决许多传统传感器无法解决的问题。
●非侵入性。
传感头可以做成电绝缘的，而且其体积可以做的很小，因此，它对电磁场是非入侵式的。
●高灵敏度。
利用光作为信息载体的光纤传感器的灵敏度很高，它是某些精密测量和控制的必不可少的工具。
●重量轻、体积小、外形可变。
重量轻、体积小是光纤本身固有的特性，而光纤柔软可绕的特性，则可用它构成外形各异尺寸不同的传感探头。
●动态范围大。
光纤传感器的载体是光，其频率高，传感器频带范围很宽，动态范围很大。
针对不同行业重要建筑物对安装周界入侵报警产品的要求。
北京三安古德科技发展有限公司做出了以下几种方案泄漏电缆周界入侵报警设备在天然气行业的运用目前,应用在已建天然气管道站场周界的安防技术如激光对射、微波对射、振动电缆等均存在着误报率高、防爆区内安装复杂、阶梯段状围墙无法实现防范无死角等缺陷。
中国石油西气东输管道公司启动了振动光光纤周界入侵报警系统试点项目。
选取不同地区的5 座天然气站场进行了振动光纤技术测试。
结合典型天然气站场围栏的形式,对振动光缆在各种形式围栏上的安装工艺进行了论述,做到布防无死角,防范无漏洞。
试验数据表明:振动光纤、泄漏电缆技术比其他安防技术误报率低、安装便捷,适用于各种形式的围栏, 可实现无死角的防范;振动光纤周界入侵报警设备在世博会的运用使用周界报警设备振动光纤、泄漏电缆的重要场所如世博会运用周界报警设备的原因：2010上海世博会园区核心区域陆地边界总长约为12公里，为了有效防范来自陆地边界非法入侵造成的安全风险，需要构建集实时监控及报警为一体的世博园区陆地电子围栏系统。
总线型光缆震动探测报警系统方案
总线型光缆震动探测报警系统方案1．系统概述光缆震动是我国最新研发成功并投入使用旳周界报警系统。
该系统以光缆作为传感探测单元，可实现高敏捷、长周界、大范围旳周界保护，非常适合于机场、化工企业、石油管线、铁路、小区及各类重点等区域旳入侵防备规定。
不过无论是国外还是国内同类产品，均有个共同旳缺陷，刮大风下大雨误漏报问题非常平凡。
重要原因是（国外）：虽然有风速检测系统，能基本处理大风误报，由于风速检测是原始机械风速仪，因此它旳损坏率比高，每2个防区就要用一套，成本也比较高，不易维护，2到3年就处在瘫痪状态。
下雨只能在初次安装时调整探测敏捷度来处理，敏捷度调底，不下雨时漏报比较严重，从而不能到达防盗作用。
（国内）：刮风下雨完全靠调整探测敏捷度来处理。
两种产品旳手法差不多，都不能彻底处理风雨误、漏报问题。
（敏捷度调高误报率较高，调底漏报率较高)国内尚有些产品是手动处理此类问题，但在雨停或雨量减小时无法自动恢复，雨量忽大忽小时人旳判断不也许那么精确，产生误判时会导致很严重旳后果。
我企业经5年研究开发，攻破了此产品旳世界难题。
研发旳对等式防风雨误漏报光缆震动报警系统与获得国家专利，仿冒必究。
产品分总线型和开关量构造，总线型沿周界铺设震动传感光缆，采用防辨别离盒旳光路构造实现防区划分，一套总线光缆震动报警主机自身可带32个防区，同步可以容纳30台扩展主机每台扩展主机最多可划分32个防区，整个系统可分992个防区。
输出信号为开关量信号。
该系统采用一般通信级光缆作为传感光缆，具有防磁、防雷、防腐、防水、防紫外线等长处。
系统使用高速芯片对信号进行分析处理，可有效地排除多种干扰。
综合上述旳众多长处，目前是国际唯一新一代自动屏蔽风雨震动旳周界报警产品。
本系统最重要旳是风雨震动探测环，无论是大风小风、大雨小雨产生旳震动信号通过风雨震动探测环送入检测系统自动精确判断，用判断信号来控制防区震动事件旳‘大小’。
从而达届时时精确判断报警信号。
振动光纤技术方案
振动光纤系统技术方案目录一、公司简介................................................................................................. 错误!未定义书签。
（一）公司介绍..................................................................................... 错误!未定义书签。
（二）品牌优势..................................................................................... 错误!未定义书签。
（三）方案优势 (4)二、技术方案 (4)（一）需求分析 (4)（二）系统设计思想 (5)（三）系统设计依据 (6)（四）系统功能描述 (7)（五）系统组成 (7)1．振动光纤探测器 (7)2．防区前端 (8)3．控制中心 (8)4．门禁管理系统 (14)（六）系统方案架构图 (15)（七）系统联动 (17)1．视频联动 (17)2．门禁联动 (18)三、施工安装与调试 (19)（一）前端防区的划分 (19)（二）前端防区的安装 (19)1．探测器的安装方式 (19)2．终端盒的安装方式 (19)3．光缆的安装方式 (20)（三）警灯安装 (23)（四）敷线与接线 (23)1．RS485信号控制线、探测器电源线的铺设 (23)2．系统接线 (25)（五）调试 (27)1．主机调试 (27)2．系统调试 (28)（六）系统的使用和维护..................................................................... 错误!未定义书签。
四、售后服务及技术支持............................................................................. 错误!未定义书签。
西南微波振动电缆周界报警系统设计方案
某厂区周界报警系统设计方案一、概况：为防止不法分子非法进入，要求设有严密的综合安全防范管理系统和先进的智能周界报警系统，以确保站区的反恐怖和安全防范能力，根据国家有关规定的要求，利用现代科学技术手段和最先进的设备，在******建立起完善的智能周界报警系统是极为必要的。
周界五防（人防，技防，物防，联防）措施在确保周界安全万无一失方面具有十分突出的优势和特点。
技防作为五防中的一环，具有很重要的作用。
必须认真考虑，全面衡量，精心设计。
二、现场情况和目前设备配置：三、设计目的：设计一套能实施全封闭，无死角监控的高性能，可扩展，可兼容，高度可靠和维护量极低的周界报警系统。
在全天候条件下，不管刮风下雨，当有任何企图攀爬翻越钢筋网内墙围栏时，系统不仅能迅速准确判明并显示入侵者在围界上的精确位置，而且通过视频监控系统牢牢锁定入侵者的现行图像，并一直自动跟踪入侵者的活动和逃离的方向，同时，广播告警全场鸣响。
卓越完成五防中的技防作用，为人防打下坚实的基础，因为只有充分准确的预警，才能有足够的时间实施人防。
有鉴于***站区的先进示范作用，其系统功能应考虑未来十年以上不落后，故设计功能应能达到国际先进水平。
四、设计依据：GA/75-94 《安全防范工程程序和要求》GA/70-94《安全防范工程费用概、预算定额》JGJ/T16-92《民用建筑设计规范》JA/T367《视频监控系统技术要求》JA/T368《入侵报警系统的技术要求》JA308《安全防范系统验收规则》现场勘察资料五、系统设计：1、系统组成：****厂的围界安防系统由三个子系统和一个综合网络平台组成，三个子系统分别是周界报警系统，电视监控系统和广播告警系统。
其中周界报警系统担负核心任务，是系统联动联防的中心系统，也是警戒系统的第一道防线，承担着警情发现，出逃定位和发送联动信息的功能，电视监控系统实现报警视频联动监控和图像自动跟踪功能，广播告警系统在报警时启动全场广播，实施声音威慑功能。
工厂振动光纤周界报警设计专业技术方案
工厂振动光纤周界报警设计方案设计方案北京三安古德科技发展有限公司一、设计原则根据周界防盗系统的实际要求，以及参照《中国建筑电气设计规范》、《中华人民共和国安全行业标准》、《安全防范工程程序与要求》、《业祥光缆震动探测报警系统》等有关规定，设计了本套周界防盗系统方案。
我们的设计原则是“技术先进、质量可靠、布局合理、经济实用”。
根据用户要求，周界防盗系统器材配置我们主要遵循以下原则，以达到最佳的效果和最优的性能价格比。
先进性充分考虑电子信息技术突飞猛进的发展趋势，采用国内外成熟的技术，起点要高，在技术上具有一定的超前性，保证智能网络监控系统建成为先进的网络化、高度智能化、防范严密的综合安全防范系统。
实用性以实用为主，在工程设计和实现的过程中，始终把使用单位的实际需求放在首位，做到灵活、好用。
充分分析防范需求及环境情况，采用优质设备，满足安防要求，保证操作方便耐久实用。
扩展性系统可集中管理、监控，分散控制，总体结构具有较强的兼容性和可扩展性，既便于系统的充实、完善、改进和提高，又便于设备的更新、换代。
经济性系统采用优化设计，子系统具有标准化、模块化，在实现先进性和保证可靠性的前提下，达到较优的性能价格比。
2.3 设计目标某所办公大楼是所里的重要安全防范部位，安装一套先进、成熟、稳定的网络监控系统主要达到以下目的：能与所里的网络中心联网，实现信息共享，节省建设成本，某所办公大楼智能网络监控系统建议方案做到所领导及相关部门在PC 机上能够快速、准确的了解办公大楼的真实情况采用国内外先进的监控设备，并充分利用我司丰富的施工经验和完善优良的服务，把办公大楼的智能网络监控系统建成符合实际需要、经济实用、技术先进、操作方便、可扩展能力强、管理规范的一流的安全防范监控系统。
可以和监控、录像机等产品实施联动的产品有周界报警振动光纤、泄漏大楼、电子围栏、激光对射等，通过两类产品的联动达到了监控、记录、阻挡为主，辅助报警”的周界安防理念，集“监控、记录、威慑、阻挡、报警、安全”于一身。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
振动光纤探测报警系统监狱周界监控应用方案
[摘要] 监狱是关押和改造犯罪人员的场所，安全是首先要保障的。
要保障社会的安全，也要保障狱警人员的安全以及在押人员的安全与稳定。
随着光纤传感技术在各行各业的广泛应用，基于光纤传感技术而开发的系统设备已经达到了监狱监控系统实际应用的要求...
监狱是关押和改造犯罪人员的场所，安全是首先要保障的。
要保障社会的安全，也要保障狱警人员的安全以及在押人员的安全与稳定。
随着光纤传感技术在各行各业的广泛应用，基于光纤传感技术而开发的系统设备已经达到了监狱监控系统实际应用的要求，并在实际应用中效果明显。
通过光纤报警系统与计算机技术的有效结合，可以有效地加强对服刑人员的管理，减少意外情况的发生，光纤报警系统可以准确及时地反映重要地点的情况，增强安全保障措施，是监狱现代化管理的重要手段。
系统设计说明
方案采用三安古德的“sa-z8振动光纤探测报警系统”，设备已取得相关认证。
该系统使用光纤作为传感器，具有不受电磁干扰、耐腐蚀、受环境影响小、误报率低、定位精度高等，与其它安防设备相比该系统有无源、无辐射、抗干扰、防区范围大等特点。
报警主控系统装有—套自适应算法程序，由于采用这样的自适应算法，使得系统可以补偿环境影响，消除由于环境造成的误报。
光纤传感器能够将当前的天气状况变化反应给处理器，使主控系统能够消除风的影响而不降低探测灵敏度。
系统总体逻辑设计
报警主机负责对周界的围栏部分进行探测，报警主机设置在中心机房，并通过TCP/IP与监控软件进行通信。
在中心机房的监控软件通过TCP/IP或RS232和视频矩阵或PA等其他第三方系统进行联动。
当某一防区探测到报警事件后，根据事先的设定触发相应的视频联动进行视频监控。
振动光纤探测报警系统还可以通过继电器输出的方式和视频/PA/声光等系统进行连接，以干节点信号触发联动。
系统详细设计
振动光纤探测报警系统，监狱地埋布置光纤传感器，这条光纤传感器构成探测回路，可以保证最佳的探测效果。
报警防区的长度与防区划分可根据监狱现场的实际情况灵活做出调整。
整个光纤传感器周界由报警主机，前末端传感器，光纤传感器，交换机等网络设备组成。
其中前末端传感器，光纤传感器安装在室外现场，报警主机，网络设备等安装在机房内。
系统介绍
该系统采用尖端的激光干涉技术和先进的光纤分布式振动传感技术，以通用的光纤传感器作为振动传感器，实时监测作用在光纤传感器上的各种振动现象，根据不同事件的振动信号特征准确实现入侵警报。
系统可以利用光纤传感器固有的通信功能构成无源远程监控网络，起到保护整个周界安全的作用。
系统在使用过程中无需对光纤传感器进行过多的维护和保养。
主机系统界面友善，操作和维护简单。
因为采用先进的光纤传感技术，所以有以下几点优势：
抗干扰能力强：不受电磁或各种光线的干扰，室外器件无需电源;
响应时间短;
检测距离远，可以监控40km之外防区的周界安全;
实时动态监测，不受雷雨天气等恶劣自然环境的影响;
系统提供网络接口，可与局域网进行连接，实现远程监控;
操作简单：提供图形化操作界面，中文显示，易于掌握，易于操作[nextpage]
现场系统设计
前末端传感器和光纤传感器安装在室外，不需要供电，其中前末端传感器分别安装在防区的起始与结尾。
光缆用钢丝卡扣固定在地里。
光缆周界部分的防区划分与每个防区长度，根据监狱形状与周界长度进行合理划分，每个防区设计安装一台摄像机进行监控，当防区报警时，可联动视频调用预置位对现场进行实时
控。
光纤传感器在地埋的安装
光纤传感器周界的所有现场设备不需要供电，整个周界部分包括有地埋、大门，其经过大门时从大门下方埋地穿管。
每个防区光纤传感器铺设时都成横向正弦波布设，铺设完后要用钢丝卡口将其固定，并每隔五米用一个钢丝卡扣，波峰和波谷两边各一个卡扣。
前末端传感器的安装
前端传感器和末端传感器是用来将探测光缆和连接到控制中心的引导缆进行对接，并分别对发射激光和回收激光进行处理的无源设备。
中心系统设计
综合监控系统
报警主机接收来自光纤传感器的信号，并通过TCP/IP和管理软件进行通信。
中心控制室采用综合监控系统软件对各控制器通过TCP/IP方式进行集中管理。
集成多个探测系统在一个GUI界面;
任何区域的报警均可以在电子地图上进行现实;
所有的报警事件都保存在数据库，管理员可以处理每一个报
警事件.
可以联动外部设备：如摄像机、灯光、报警器等.当警报发生时，监控系统可以即时在系统界面上弹出报警信息，并指示出具体的报警位置。
报警系统与其他系统的联动
与视频监控联动系统联动
振动光纤探测报警系统中的系统主机，可以通过RS232连接继电器输出模块，当某一个区域报警后，与其对应的常开触点闭合，利用这个触点信号可以实现与视频监控的联动功能。
矩阵主机自带报警信号(触点信号)输入端子，通过矩阵主机的报警联动功能可实现联动画面显示，在有警情时，可联动该防区的所有监控点同时显示在电视墙大屏幕上。
报警系统同时可通过RS232自定义的ASCI I命令与矩阵进行联动，或者通过TCP/IP与硬盘录像机进行联动，矩阵或硬盘录像机接收到报警信息后调用预先设定的宏命令实现视频联动。
与照明系统联动接口
光纤信号报警系统可通过TCP/IP设备向照明系统提供继电器输出，网络继电器模块可以安装在周界现场，通过TCP/IP连接到中心控制器，当区域防区报警时，相应的继电器输出信号给照明系统触发照明系统打开指定区域的灯光为视频监控提供足够的亮度实现监控。
(图二)监控操作界面
结语
近年来监狱服刑人员越狱案件频见报端，因此监狱周界的安全性对管理者来讲越来越重要，而振动光纤报警系统凭借其无源、辐射、防区范围大的优点，在监狱周界防护中逐渐得到了广泛的认可与应用。
