Wireshark的数据包截获及协议分析
wireshark基本使用方法
wireshark基本使用方法Wireshark基本使用方法Wireshark是一种开源的网络协议分析工具，它能够帮助我们捕获和分析网络流量。
本文将介绍Wireshark的基本使用方法，包括捕获流量、过滤数据包和分析协议等方面。
一、捕获流量Wireshark可以在计算机上捕获网络流量，并将其显示在界面上。
要开始捕获流量，我们首先需要选择一个网络接口。
在Wireshark 的主界面上，可以看到一个接口列表，列出了计算机上所有可用的网络接口。
我们可以选择其中一个接口，然后点击“开始捕获”按钮来开始捕获流量。
在捕获过程中，Wireshark将会实时显示捕获到的数据包。
每个数据包都包含了一些基本信息，如源IP地址、目的IP地址、协议类型等。
我们可以点击每个数据包来查看详细信息，包括数据包的结构、各个字段的取值等。
二、过滤数据包Wireshark可以根据我们的需要来过滤显示的数据包。
在主界面的过滤器栏中，我们可以输入一些过滤条件来筛选数据包。
例如，我们可以输入“ip.addr==192.168.1.1”来只显示源或目的IP地址为192.168.1.1的数据包。
我们也可以使用逻辑运算符来组合多个过滤条件，例如“ip.addr==192.168.1.1 && tcp.port==80”表示只显示源或目的IP地址为192.168.1.1且目的端口为80的数据包。
通过过滤数据包，我们可以更加方便地查看我们所关心的流量。
如果我们只对某个特定的协议感兴趣，可以使用协议过滤器来只显示该协议的数据包。
例如，我们可以使用“http”过滤器来只显示HTTP协议的数据包。
三、分析协议Wireshark可以帮助我们分析各种网络协议。
在Wireshark的主界面上，我们可以看到捕获到的数据包中的协议类型。
我们可以点击某个数据包，然后在详细信息中查看该数据包所使用的协议。
Wireshark支持解析众多的协议，包括TCP、UDP、HTTP、DNS 等。
计算机网络练习之使用WireShark捕获和分析数据包
以太帧和ARP包协议分析实验一、目的1、理解以太帧格式2、理解ARP协议格式和ARP 协议的工作原理二、实验类型验证类实验三、实验步骤一：运行wireshark开始捕获数据包，如图所示点击第二行的start开始捕获数据包。
启动界面：抓包界面的启动是按file下的按钮（或capture下的interfaces）之后会出现这个是网卡的显示，因为我有虚拟机所以会显示虚拟网卡，我们现在抓的是真实网卡上的包所以在以太网卡右边点击start 开始抓包。
（捕捉本地连接对应的网卡，可用ipconfig/all 查看）二：几分钟后就捕获到许多的数据包了，主界面如图所示：如上图所示，可看到很多捕获的数据。
第一列是捕获数据的编号；第二列是捕获数据的相对时间，从开始捕获算为0.000秒；第三列是源地址，第四列是目的地址；第五列是数据包的信息。
选中第一个数据帧，然后从整体上看看Wireshark的窗口，主要被分成三部分。
上面部分是所有数据帧的列表；中间部分是数据帧的描述信息；下面部分是帧里面的数据。
三：开始分析数据1.打开“命令提示符”窗口，使用“arp -a”命令查看本地计算机ARP高速缓存。
2.使用“arp -d”命令清除本地计算机ARP高速缓存，再使用“arp -a”命令查看。
此时，本地计算机ARP高速缓存为空。
3.在下图中Filter后面的编辑框中输入：arp（注意是小写），然后回车或者点击“Apply”按钮将计算机与数据设备相连（3928或路由器），参见静态路由配置。
3.此时，网络协议分析软件开始捕获数据，在“命令提示符”窗口中PING同一子网中的任意主机。
（计算机Aping计算机B）因为PING命令的参数为IP地址，因此使用PING命令前，需要使用ARP机制将IP地址转换为MAC地址，这个过程用户是无法感知的。
因为我们在使用PING命令前已经开始网络数据包捕获，因此，此时网络协议分析软件将捕获到ARP解析数据包。
wireshark抓包语句
wireshark抓包语句
Wireshark是一款功能强大的网络协议分析工具，可以捕获和分析网络数据包。
通过使用Wireshark抓包语句，可以获取网络通信中的各种信息，包括协议类型、源IP地址、目标IP地址、端口号等。
以下是一些使用Wireshark抓包语句的示例：
1. 抓取所有传输层协议为TCP的数据包：
`tcp`
2. 抓取源IP地址为192.168.1.1的数据包：
`ip.src == 192.168.1.1`
3. 抓取目标IP地址为192.168.1.1的数据包：
`ip.dst == 192.168.1.1`
4. 抓取源端口号为80的数据包：
`tcp.srcport == 80`
5. 抓取目标端口号为80的数据包：
`tcp.dstport == 80`
6. 抓取源IP地址为192.168.1.1且目标IP地址为192.168.1.2的数据包：
`ip.src == 192.168.1.1 && ip.dst == 192.168.1.2`
7. 抓取HTTP协议的数据包：
`http`
8. 抓取FTP协议的数据包：
`ftp`
9. 抓取所有传输层协议为UDP的数据包：
`udp`
10. 抓取包含特定关键词的数据包：
`contains "keyword"`
通过使用这些Wireshark抓包语句，可以根据实际需要捕获和分析特定的网络数据包，以便进行网络故障排除、网络安全分析等工作。
使用Wireshark抓包语句可以帮助我们更好地理解网络通信过程，并解决与网络相关的问题。
wireshark原理
wireshark原理Wireshark是一个开源网络协议分析工具，它通过监听网络接口上的网络流量，捕获和分析网络数据包。
它能够解析各种网络协议，并将其显示为易于理解的形式，以帮助网络管理员和安全专家分析和故障排除网络问题。
Wireshark的工作原理如下：1. 捕获数据包：Wireshark通过监听网络接口（如以太网接口）来捕获网络数据包。
它可以捕获来自本地机器发送和接收的数据包，也可以通过网络抓取远程机器上的数据包。
捕获的数据包会存储在内存或磁盘中。
2. 解析数据包：Wireshark将捕获的数据包按照各种不同的网络协议进行解析。
它使用预先配置的协议解析器来检测和解析数据包中的各个协议层。
解析的过程包括将数据包拆分成不同的协议头部和数据字段，并对其进行解码和解析。
3. 将数据包表示为可视化形式：解析后的数据包将转换为易于理解的可视化形式，以便用户查看和分析。
Wireshark提供了多种视图，包括协议层次的树状视图、数据包详细信息的列表视图以及统计信息的图表视图等。
4. 过滤和搜索数据包：Wireshark允许用户使用过滤器来过滤和搜索特定类型的数据包。
过滤器可以基于各种条件，如协议类型、源/目标IP地址、端口号等来筛选数据包，以帮助用户快速找到感兴趣的数据包。
5. 分析和故障排除：Wireshark提供了一系列功能来帮助用户分析和故障排除网络问题。
用户可以查看数据包的详细信息、分析数据包的时间序列、统计流量的特征、发现协议错误等。
此外，Wireshark还提供了一些高级功能，如对流量进行重构和重放，探测网络中的潜在风险等。
总的来说，Wireshark的原理是通过捕获和解析网络数据包，将其转换为易于理解的形式，并提供一系列功能来帮助用户分析和故障排除网络问题。

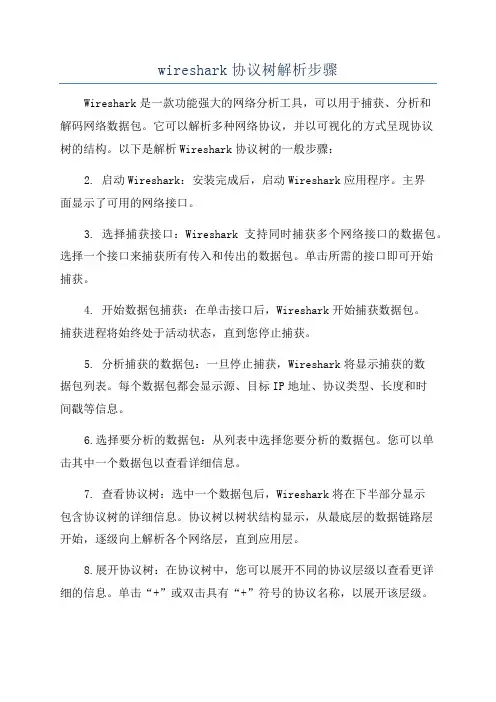

wireshark协议树解析步骤
wireshark协议树解析步骤Wireshark是一款功能强大的网络分析工具，可以用于捕获、分析和解码网络数据包。
它可以解析多种网络协议，并以可视化的方式呈现协议树的结构。
以下是解析Wireshark协议树的一般步骤：2. 启动Wireshark：安装完成后，启动Wireshark应用程序。
主界面显示了可用的网络接口。
3. 选择捕获接口：Wireshark支持同时捕获多个网络接口的数据包。
选择一个接口来捕获所有传入和传出的数据包。
单击所需的接口即可开始捕获。
4. 开始数据包捕获：在单击接口后，Wireshark开始捕获数据包。
捕获进程将始终处于活动状态，直到您停止捕获。
5. 分析捕获的数据包：一旦停止捕获，Wireshark将显示捕获的数据包列表。
每个数据包都会显示源、目标IP地址、协议类型、长度和时间戳等信息。
6.选择要分析的数据包：从列表中选择您要分析的数据包。
您可以单击其中一个数据包以查看详细信息。
7. 查看协议树：选中一个数据包后，Wireshark将在下半部分显示包含协议树的详细信息。
协议树以树状结构显示，从最底层的数据链路层开始，逐级向上解析各个网络层，直到应用层。
8.展开协议树：在协议树中，您可以展开不同的协议层级以查看更详细的信息。
单击“+”或双击具有“+”符号的协议名称，以展开该层级。
9.查看协议详细信息：展开每个协议层级后，您可以查看该协议的详细信息。
例如，如果展开了“传输层”协议，您将看到TCP或UDP的详细信息。
10. 分析协议字段：在协议的详细信息中，您可以查看不同的字段和值。
Wireshark在对每个字段进行解码时会提供解析结果，如源端口、目标端口、标志位等。
11. 过滤数据包：如果您只想查看特定类型的数据包，可以使用Wireshark的过滤功能。
通过在过滤框中输入过滤条件，可以只显示符合该条件的数据包。
12.导出协议树：如果您想保存协议树，可以将其导出为纯文本或HTML格式。
使用wireshark进行协议分析实验报告
使用wireshark进行协议分析实验报告一、实验目的本次实验旨在掌握使用Wireshark进行网络协议分析的方法与技巧，了解网络通信特点和协议机制。
二、实验内容及步骤1.实验准备b.配置网络环境：保证实验环境中存在数据通信的网络设备和网络流量。
2.实验步骤a. 打开Wireshark软件：启动Wireshark软件并选择需要进行抓包的网络接口。
b. 开始抓包：点击“Start”按钮开始抓包，Wireshark将开始捕获网络流量。
c.进行通信：进行网络通信操作，触发网络流量的产生。
d. 停止抓包：点击“Stop”按钮停止抓包，Wireshark将停止捕获网络流量。
e. 分析流量：使用Wireshark提供的分析工具和功能对抓包所得的网络流量进行分析。
三、实验结果通过Wireshark软件捕获的网络流量，可以得到如下分析结果：1. 抓包结果统计：Wireshark会自动统计捕获到的数据包数量、每个协议的数量、数据包的总大小等信息，并显示在界面上。
2. 协议分析：Wireshark能够通过解析网络流量中的各种协议，展示协议的各个字段和值，并提供过滤、等功能。
3. 源和目的地IP地址：Wireshark能够提取并显示各个IP数据包中的源IP地址和目的地IP地址，帮助我们分析网络通信的端点。
四、实验分析通过对Wireshark捕获到的网络流量进行分析，我们可以得到以下几个重要的分析结果和结论：1.流量分布：根据抓包结果统计，我们可以分析不同协议的数据包数量和比例，了解网络中各个协议的使用情况。
2. 协议字段分析：Wireshark能够对数据包进行深度解析，我们可以查看各个协议字段的值，分析协议的工作机制和通信过程。
3.网络性能评估：通过分析网络流量中的延迟、丢包等指标，我们可以评估网络的性能，并找出网络故障和瓶颈问题。
4. 安全分析：Wireshark能够分析HTTP、FTP、SMTP等协议的请求和响应内容，帮助我们发现潜在的网络安全问题。
wireshark抓包分析
wireshark抓包分析Wireshark抓包分析是一种网络安全技术，通过对网络数据包的捕捉和分析，可以深入了解网络通信过程中所传输的数据内容和各层协议的运行情况。
本文将从Wireshark抓包的基本原理、抓包的过程、常见应用场景以及分析方法等方面进行详细介绍。
首先，我们来了解一下Wireshark抓包的基本原理。
Wireshark是一款开放源代码的网络协议分析工具，可以在不同的操作系统上运行。
它使用网络接口（如网卡）来捕捉通过该接口的数据包，并对数据包进行解析和展示。
通过Wireshark的捕包功能，我们可以观察和分析网络通信过程中发送和接收的数据包，从而深入了解网络的运行情况和数据内容。
要进行Wireshark抓包，首先需要安装Wireshark软件，并打开它的图形界面。
在Wireshark的主界面上，我们可以选择要进行抓包的接口，如以太网、无线网卡等。
选择好接口后，点击开始按钮即可开始抓包。
在抓包过程中，Wireshark会实时捕捉到通过选择的接口发送和接收的数据包，并以列表的形式展示出来。
Wireshark抓包可以应用于各种网络场景中，例如网络故障排查、网络性能优化、网络安全分析等。
在网络故障排查方面，我们可以通过抓包分析来确定网络中出现的故障原因，找出导致网络延迟、丢包或连接中断的根源。
在网络性能优化方面，我们可以通过抓包分析来评估网络的带宽使用情况，找出网络瓶颈所在，并采取相应的措施来提高网络性能。
在网络安全分析方面，我们可以通过抓包分析来检测和识别网络中的恶意流量和攻击行为，以及监测网络中的异常行为和数据泄露等情况。
对于Wireshark抓包的分析方法，首先我们可以从数据包的基本信息入手，了解到达和离开主机的数据包的源地址和目的地址。
通过IP地址和端口号的对应关系，我们可以知道数据包的发送者和接收者，以及它们之间建立的连接。
其次，我们可以进一步分析数据包的内容，了解TCP、UDP、HTTP等各个层次的协议头的具体内容和传输过程。
wireshark抓包分析——TCPIP协议
wireshark抓包分析——TCPIP协议本⽂来⾃当我们需要跟踪⽹络有关的信息时，经常会说“抓包”。
这⾥抓包究竟是什么？抓到的包⼜能分析出什么？在本⽂中以TCP/IP协议为例，简单介绍TCP/IP协议以及如何通过wireshark抓包分析。
Wireshark 是最著名的⽹络通讯抓包分析⼯具。
功能⼗分强⼤，可以截取各种⽹络封包，显⽰⽹络封包的详细信息。
Wireshark下载安装，略。
注意，若在Windows系统安装Wireshark，安装成功后可能会出现Wireshark的两个图标，⼀个是Wireshark(中⽂版）；另外⼀个是Wireshark Legacy （英⽂版）。
下⾯的内容会以Wireshark Legacy为例介绍。
打开Wireshark，开始界⾯如下：Wireshark捕获的是⽹卡的⽹络包，当机器上有多块⽹卡的时候，需要先选择⽹卡。
开始界⾯中的Interface List，即⽹卡列表，选择我们需要的监控的⽹卡。
点击Capture Options，选择正确的⽹卡，然后点击"Start"按钮, 开始抓包。
我们打开浏览器输⼊任意http⽹址，连接再关闭，⽐如：。
然后，我们回到Wireshark界⾯，点击左上⾓的停⽌按键。
查看此时Wireshark的抓包信息。
在看抓包信息之前，先简单介绍下Wireshark界⾯的含义。
其中，封包列表的⾯板中显⽰编号、时间戳、源地址、⽬标地址、协议、长度，以及封包信息。
封包详细信息是⽤来查看协议中的每⼀个字段。
各⾏信息分别对应TCP/IP协议的不同层级。
以下图为例，分别表⽰：传输层、⽹络层、数据链路层、物理层，⼀共四层。
如果有应⽤层数据会显⽰第五层，即⼀共会出现五层。
每⼀层都有⼀个字段指向上⼀层，表明上⼀层是什么协议。
这⼤概是因为发包的时候会在数据上依次加上应⽤层、传输层、⽹络层、链路层的头部，但是对⽅收到数据包后是从最底层（链路层）开始层层剥去头部解包的，所以在每层上有⼀个字段指向上层，表明上层的协议，对⽅就知道下⼀步该怎么解包了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Wireshark的数据包截获与协议分析
1 引言
在数据包的截获方面，Winpcap 是一个可在 Windows 环境下运行的包俘获结构,它由三部分组成:一个数据包截获驱动程序、一个底层动态链接库(Packet.dll)和一个高层静态链接库(wpcap.lib)。
它的核心部分是数据包俘获驱动程序,在 Windows NT/2000 系统中,它实现为一个内核驱动程序(packet.sys),在 Windows 95/98 系统中是一个虚拟设备驱动程序 (packet.vxd), 包俘获驱动程序通过NDIS(Network Driver Interface Specification)同网络适配器的驱动程序进行通信,NDIS 是网络代码的一部分,它负责管理各种网络适配器以及在适配器和网络协议软件之间的通信。
在库的高层是一个动态链接库(packet.dll)和一个静态链接库 (wpcap.lib)，这两个库的作用是将俘获应用程序同包俘获驱动程序相隔离，屏蔽低层的实现细节，避免在程序中直接使用系统调用或 IOCTL 命令，为应用程序提供系统独立的高层接口（API 函数），从而在 Windows9x、Windows2000/XP 系统下,对驱动程序的系统调用都是相同的。
使用 Winpcap，我们可以编写出用于网络协议实验分析、故障诊断、网络安全和监视等各种应用程序，这方面的一个典型例子就是可在 Windows 系统下运行的 Wireshark，Wireshark 和 Winpcap 都可从网上下载，通过 Wireshark 我们可以从网上拦截数据包并对
数据包进行网络协议分析，下面介绍一个分析实例。
2 数据包的截获与链路层协议分析
Wireshark 安装完成后，单击它的 Capture→Start 菜单，打开俘获选项对话框，在这些选项中比较重要的是设置混杂模式（Promiscuous mode）选项，选中这个选项使得网卡并不检验数据帧的目的地址，从而它可以截获网上的任何帧，其他选项可用默认设置，再单击 OK 按钮即可进行数据包截获，
截获的数据帧分别在 Wireshark 的包列表 (Packet List)、包细节(Packet Details)和包字节(Packet Bytes) 三个窗口中显示。
依次显示了这三个窗口的部分内容，最上面的包列表窗口按俘获的顺序显示出帧的一般信息,如被俘获的时间、包的协议类型等。
当应用层的数据通过网络协议栈（如 TCP/IP 协议栈）到达物理层传输时，各层协议都要在数据包上封装一个报头，而中间的包细节窗口就从低层到高层显示出数据包的各层协议信息，在下面的包字节窗口上，则以十六进制和 ASCII 码显示了被截获数据包的详细内容。
1.数据链路层的分析
数据链路层一般采用以太网的 IEEE802.3 标准。
其中数据部分包括了更高层的协议内容，由于前导码被网络硬件用于接收信号的同步，因此 Wireshark 已从数据帧中去掉了前导码，在的包细节窗口中，显示出帧的头部信息，可以读出这个帧的目的物理地址为00:90:1a:40:2a:d0,源物理地址为 00:e0:4c:82:22:6b。
帧类型是0x8864，它表示 PPPOE 会话，在 ADSL 宽带网接入中，数据链路层
通常要包括这种在以太网上的点到点协议（PPPOE）。
包字节窗口中紧跟着高亮显示的帧头部就是帧的数据区和 CRC 校验码，并未显示帧数据区的全部。
3 网络层协议的分析
网络层协议在 TCP/IP 中包括网间互联协议（IP）消息控制协议、（ICMP）路由信息协议、（RIP）等，它要实现地址解析及路由管理等功能， IP 协由议中的数据报格式可以分析出版本号为 4，即这个数据报为 IPv4，报头长度 20 字节，服务类型 00 表示是普通数据包，数据报总长度 886 字节，标识为 0x3e06，当数据报需要分片传送时，这个域用来指出接收到的数据片属于哪一个数据报，标志 04 表示该报文不分片，片偏移为 0，生存时间 128，协议域 06 表示上层协议是 TCP，头部校验和 0xcce3 表示正确，源 IP 地址是 220.166.24.211，目的 IP 地址为 202.108.44.178，包字节窗口中的数据区显示了上层协议的 TCP 段内容。
4 传输层协议的分析
TCP/IP 的传输层协议包括用户数据报协议（UDP）、传输控制协议（TCP）等，TCP 要在 IP 服务上提供可靠的、面向连接的字节流传输，它是以数据段（segment）的形式交换数据，忽略选项后的数据段格式从包细节窗口可看出，TCP 源端口号 1140，目的端口号 80，其中 80 是 HTTP 协议的保留端口号，在包字节窗口中显示出序列号的实际值是 0x000af00b，但它等于本次连接的初始序号加上报文第一个字节在整个数据流中的序号，因此包细节窗口显示了相对于建立连接的初始握手序列号的相对值 1，图中的下一序列
号 847 就意味着数据区长度是 846 字节。
同理确认号的相对值也为 1，头部长度 20 字节，标志位 0x0018 指示 ACK 标志为 1，表明确认号有效，PSH 为 1 表示接收方将数据不做缓存，将接收到的数据立即传输给应用层。
窗口字段指示发送方想要接收的最大字节数为 8484，这个域用于进行流量控制，校验和 0x1168 表明正确。
协议头部以后显示了本层协议的数据区。
5 应用层协议的分析
TCP/IP 的应用层协议通常包括文件传输协议 (FTP)、简单邮件传输协议（SMTP）、超文本传输协议（HTTP）等等，使用 Wireshark 也可方便地对它们进行分析，例如对于 HTTP 协议，可查看客户端的 GET、POST 等请求方法、请求头内容、请求数据，服务器端应答的状态行、响应头、响应数据等，具体分析方法与上面类似，这里不再重复。
ASSIC
第0～32号及第127号(共34个)是控制字符或通讯专用字符，如控制符：LF（换行）、CR （回车）、FF（换页）、DEL（删除）、BEL（振铃）等；通讯专用字符：SOH（文头）、EOT（文尾）、ACK（确认）等；
第33～126号(共94个)是字符，其中第48～57号为0～9十个阿拉伯数字；65～90号为26个大写英文字母，97～122号为26个小写英文字母，其余为一些标点符号、运算符号等。
三次握手抓包过程分析
首先来一张三次握手经典图解
下面使用wireshark实际分析三次握手过程
1.打开wireshark，打开浏览器输入网址/he llo_yz并访问；
2.停止捕获，红方块。
不停止的话后面一直抓一直抓......；
3.在封包列表中可以找到下图数据：
在图中可以看到，访问/hello_yz网站过程中，wireshark截获到了三次握手的三个数据包，第四个包
才是http的。
这也说明http确实是使用TCP建立连接的。
下面进行三个数据包的详细分析。
首先对封包详细信息分析说明
选中一条TCP协议数据包，它的封包详细信息如下图：
第一次握手数据包，可以看到客户端发送一个TCP，标志位为SYN，序列号为0，代表客户端请求建立连接。
如下图：
第二次握手数据包，可以看到服务器发回确认包, 标志位为 SYN,ACK. 将确认序号ACK设置为1.如下图：
第三次握手数据包，可以看到客户端再次发送确认包(ACK)，标志位为ACK，将sequence+1.如下图：
