DTRO膜系统工艺流程介绍
DTRO碟管式反渗透膜技术介绍
DTRO碟管式反渗透是在传统反渗透根底上针对其诸多缺点〔回收率低，浓水大，压力低、易堵塞，常清洗)而研发。
其高回收率〔是卷式反渗透3倍以上〕，出水水质稳定，抗污染能力强，清洗周期长，不易堵，占地面小，运行费用低，全自动化控制，无需预处理，应用围广，可处理RO浓水和高浓度废水。
目录1.DTRO膜和卷式反渗透膜比照2.进口DTRO膜技术介绍2.进口DTRO膜技术介绍工作温度℃4~45测量标准25℃标准液处理能力M3/h 250-1900处理外壳玻璃钢碟片材料特殊材质端板材料轻塑钢型号WTM-DT1000 WTM-DT500 WTM-DT250 WTM-DT50 膜柱膜片数209 99 49 9进水流量L/h 500～2000 250～1000 120～500 20～100工作压力KG 3 3 3 3 3～12 3～12 3～12 3～12 15 15 15 15 55 55 55 55 75 75 75 75 100 100 100 100 150 150 150 150回收率50～90% 50~90% 50～90% 50~90%脱盐率≥95% ≥95% ≥95% ≥95%外观尺寸 mm 直径208高1400 直径208高860 直径208高620 直径208高420 4.DTRO运行工作原理DTRO膜组件具有特殊的流道设计形式，采用开放式流道，料液通过增压泵经进料口打入DTRO膜柱，从导流盘与外壳之间的通道流到组件的另一端，在另一端法兰处，料液通过8个通道进入导流盘中被处理的液体以最短的距离快速流经DTRO膜组件具有特殊的流道设计形式，采用开放式流道，料液通过增压泵经进料口打入DTRO膜柱，从导流盘与外壳之间的通道流到组件的另一端，在另一端法兰处，料液通过8个通道进入导流盘中被处理的液体以最短的距离快速流经过滤膜，然后180度逆转到另一膜面，再从导流盘中心的槽口流入到下一个导流盘，从而在膜外表形成由导流盘圆周到圆中心，再到圆周，再到圆中心的双〞S〞形路线，浓缩液最后从进料端法兰处流出。
反渗透dtro膜工艺
反渗透dtro膜工艺哎呀，说起这个反渗透DTRO膜工艺，我可得好好跟你掰扯掰扯。
这玩意儿，听起来挺高大上的，其实就是一种过滤技术，专门用来处理那些脏兮兮的水，让它们变得干干净净的。
你可别小看这个技术，它在水处理领域可是个香饽饽。
记得有一次，我去参观了一个水处理厂，那地方可真是让我大开眼界。
一进门，就看到一排排的DTRO膜装置，像士兵一样整齐排列着。
这些装置看起来挺普通的，就是一些大铁桶，但是里面装的可是高科技的膜材料。
我好奇地凑近一看，发现这些膜材料可不简单。
它们是由许多细小的孔洞组成的，这些孔洞的大小刚刚好，可以让水分子通过，但是那些脏东西，比如细菌、病毒、重金属啥的，就过不去。
这就好比是一张网，只让小鱼通过，大鱼就过不去。
工作人员看我一脸好奇，就给我详细解释了这个工艺的流程。
首先，脏水被泵进这些装置里，然后通过压力，水分子就被推着穿过膜材料。
那些过不去的脏东西，就被留在了膜的一边，最后被清理掉。
而干净的水，就从另一边流出来，可以直接用了。
我当时就想，这技术真是太神奇了，简直就是变魔术一样。
但是，工作人员告诉我，这技术也不是万能的。
比如，如果水里的污染物太多，或者膜材料老化了，那过滤效果就会打折扣。
所以，他们得定期检查和更换膜材料，保证水质。
我还记得，那天我还尝了一口经过DTRO膜处理的水，真的是清甜可口，一点异味都没有。
这让我对这项技术更加佩服了。
总之，反渗透DTRO膜工艺，虽然听起来有点复杂，但其实它就是一项让水变干净的技术。
它在保护环境、节约水资源方面，可是发挥了大作用。
下次你再听到这个名词，可别觉得它遥不可及，其实它就在我们身边，默默地为我们的生活质量保驾护航呢。
DTRO工艺技术详解(含流程说明)
DTRO工艺技术详解（含流程说明）1、碟管式膜组件DT膜技术即碟管式膜技术，分为DTRO（碟管式反渗透）和DTNF （碟管式纳滤）两大类，是一种专利型膜分离设备。
它的膜组件构造与传统的卷式膜截然不同，原液流道：碟管式膜组件具有专利的流道设计形式，采用开放式流道，料液通过入口进入压力容器中，从导流盘与外壳之间的通道流到组件的另一端，在另一端法兰处，料液通过8个通道进入导流盘中，被处理的液体以最短的距离快速流经过滤膜，然后180º逆转到另一膜面，再从导流盘中心的槽口流入到下一个导流盘，从而在膜表面形成由导流盘圆周到圆中心，再到圆周，再到圆中心的双“S”形路线，浓缩液最后从进料端法兰处流出。
DT组件两导流盘之间的距离为4mm，导流盘表面有一定方式排列的凸点。
这种特殊的水力学设计使处理液在压力作用下流经滤膜表面遇凸点碰撞时形成湍流，增加透过速率和自清洗功能，从而有效地避免了膜堵塞和浓度极化现象，成功地延长了膜片的使用寿命；清洗时也容易将膜片上的积垢洗净，保证碟管式膜组适用于处理高浑浊度和高含砂系数的废水，适应更恶劣的进水条件。
透过液流道：过滤膜片由两张同心环状反渗透膜组成，膜中间夹着一层丝状支架，使通过膜片的净水可以快速流向出口。
这三层环状材料的外环用超声波技术焊接，内环开口，为净水出口。
渗透液在膜片中间沿丝状支架流到中心拉杆外围的透过液通道，导流盘上的O型密封圈防止原水进入透过液通道；透过液从膜片到中心的距离非常短，且对于组件内所的过滤膜片均相等。
碟管式膜柱流道示意图DT膜片和导流盘2、两级DTRO工艺两级DTRO工艺是基于碟管式反渗透膜的工艺运用，其核心技术在于碟管式反渗透膜的独特结构形式，使得反渗透膜直接处理高浓度废水成为可能，是一种稳定可靠的处理技术，具备投资省、自控程度高操作维护简便、运行费用低以及稳定持续满足排放要求的特点，具体如下：（1）流程简洁紧凑，设备成套装置标准化如两级DTRO成套装置图，该成套装置中集成了用于预处理的砂滤系统、保安过滤器，用于反渗透分离的膜组件、高压泵、循环泵，用于系统清洗的清洗水箱以及用于设备供电及控制的MCC柜和PLC柜等。
DTRO介绍
➢膜片可 单独抽换
➢透过 液流道 ➢原水及浓 缩液流道
高浓度水
DTRO/NF工艺简介
净水 浓缩液
➢污水进入膜柱后沿导流盘与外壳 之间的间隙进入过滤膜堆
➢在压力的推动下，水分子不断透 过膜片进入净水流道，再通过中间 拉杆上的净水收集孔排出 ➢污水中污染物由于被过滤膜截留 ，同时净水不断透过，使得污水随 着经过的过滤膜片越多变得越65bar， 抗污染能力极强，对 COD、高价盐去除率较
高
适用于DTRO、 卷式NF后
适用于MBR后， 适合出水水质要
求不高的工况
应用于直接处理 渗滤液及MBR后
应用于浓缩液处 理中，进一步对
浓缩液减量。
应用于浓缩液处 理中，去除COD
及高价离子。
膜系统设计
净水回收率（80％）
电导率： 0.5～1mS/cm
100t/d 原水
电导率： 30mS/cm
40％
100t/d MBR出水 电导率： ～20mS/cm
40t/d RO浓缩液 电导率： ～45mS/cm
渗透压～25bar
操作压力30bar
80％
80t/d RO透过液
电导率： 0.5～1mS/cm
100t/d 原水
电导率： 30mS/cm
20％
100t/d MBR出水 电导率： ～20mS/cm
20t/d RO浓缩液 电导率： 70～80mS/cm
渗透压～45bar
操作压力～55bar
膜系统设计
操作压力（30bar）
60％
60t/d RO透过液
➢点击观看过滤过程
膜 系统
卷式 膜
DTRO膜技术介绍
烟台金正环保科技有限公司
烟台金正环保科技有限公司
DTRO碟管式反渗透膜组件流道原理
DTRO膜组件具有特殊的流道设计形式，采用开放式流道，料液通过增压泵经进料口打入
内，从导流盘与外壳 之间的通道流到组件的另一端，在另一端法兰处，料液通过8个通道进入
中被处理的液体以最短的距离快速流经过滤膜，然后180度逆转到另一膜面，再从 导流盘中心 路线，浓缩液最后从进料端法兰处流出。
DTRO膜应用领域：
•垃圾填埋场渗滤液处理 •焚烧场渗滤液（浓液）处理 •市政废水深度处理 •脱盐领域 •地表水脱盐装置 •船用/军舰海水淡化装置 •应急/救灾供水设备 •工业领域 •工业废水零排放/减量化 •RO浓水（垃圾渗滤液浓缩） •铜矿等矿业废水高回收
烟台金正环保科技有限公司 DTRO设备参数：
流入到下一个导流盘，从而在膜表面形成由导流盘圆周到圆中心，再到圆周，再到圆中心的
烟台金正环保科技有限公司 DTRO膜透过液流道原Байду номын сангаас图：
过滤膜片由两张同心八角状反渗透膜组成，膜中间夹着一层丝状支架层使通过膜片的净水可以
速流向出口。这三层八角状材料的外环用超声波技术焊接，内环开 口， 为净水出口。渗透液在膜
烟台金正环保科技有限公司
DTRO碟管式反渗透技术简介
DT膜技术即碟管式膜技术，分为DTRO（碟管式反渗透）；DTNF（碟管式纳滤 接距离为4mm，盘片表面有一定方式排列的凸点。
大类，是一种独特的膜分离设备。碟管式膜组件采用开放式流道，DT组件两导
这种特殊的力学设计使处理液在压力作用下流经滤膜表面遇凸点碰撞时形成
烟台金正环保科技有限公司
DTRO膜技术介绍
烟台金正环保科技有限公司
DTRO技术特点及工艺流程

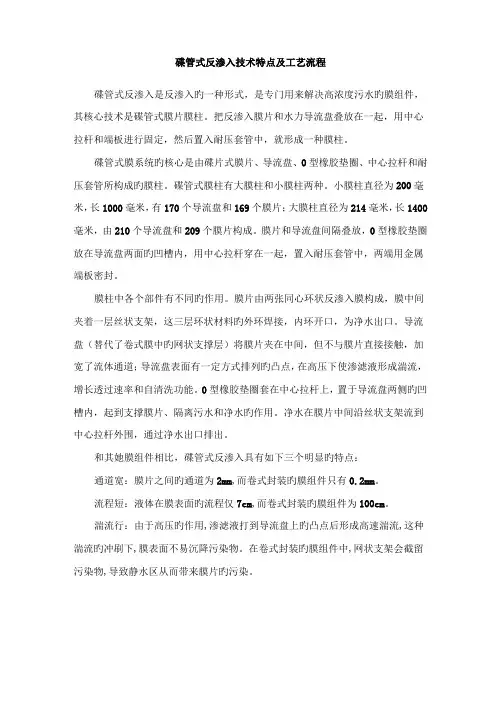

碟管式反渗入技术特点及工艺流程碟管式反渗入是反渗入旳一种形式，是专门用来解决高浓度污水旳膜组件，其核心技术是碟管式膜片膜柱。
