照度计算表
减光补偿系数K 环境类别 房间或场所举例 照度补偿系数 灯具擦洗次数 卧室、办公室、 清洁 1.25 每年二次 餐厅、阅览室、 教室、客房等 商店营业厅、候 一般 1.43 每年二次 车室、影剧院、 体育馆等 厨房、锻造车间 污染严重 1.67 每年三次 等 室外 雨篷、站台 1.54 每年二次
照度计算表
灯具数 37.88642
反射面特性 白色天棚、带有窗子（有白色窗帘遮蔽）的白色 墙壁 混凝土及光亮的天棚、潮湿建筑物的白色开棚、 无窗帘遮蔽的窗子、白色墙壁 有窗子的混凝土墙壁、用光亮纸糊的墙壁、木天 棚、一般混凝土地面 带有大量暗色灰尘建筑物内的混凝土、木天棚、 墙壁、砖墙及其他有色的地面 反射系数 （%） 70 50 30 10
工作界面0.75
照度计算表
房间名称 房间长度a（m）房间宽度b（m）计算高度h（m）室形指数（i） 面积（m2） 12.3 11 2.83 135.30 室形指数 i=a*b/h(a+b) Ia-Ib/Ia-Ic=Ka-Kb/Ka-Kc 总光通量 ∮=灯管数*单管光通量 插值法 Kb=Ka-（（Ia-Ib）/（Ia-Ic））*（Ka-Kc) 平均照度 Eav=N∮Ku/SK 灯数量 N=EavSK/∮Ku
利用系数ku 0.62 补偿系数k 1.25 平均照度Eav 500 光通量∮ 3600 光源的光通量 1200 灯具光源数 3
）/（Ia-Ic））*（Ka-Kc) 利用系数Ku
利用系数ku
0.6198
带反射罩式多管荧光灯利用系数
Pt Pq Pd i 0.6 0.7 0.8 0.9 1 1.1 1.25 1.5 1.75 2 2.25 2.5 3 3.5 4 5 36 40 44 47 50 53 57 61 65 68 70 72 75 78 80 82 30
70 50 10
50 30 30 利用系数KU% 34 38 42 45 47 50 53 57 60 62 64 65 67 69 70 72 29 33 36 39 42 44 48 52 54 57 59 60 63 65 66 69
30 10 10
25 29 33 35 38 40 43 47 51 54 56 57 60 62 64 66
办公室照度计算书
办公室照度计算书一、引言办公室照度计算书是为了评估办公室内的照明条件是否符合标准要求而编制的。
本文将详细介绍办公室照度计算的方法和步骤，并根据实际情况编写相应的计算书。
二、计算方法1. 计算公式办公室照度计算普通使用以下公式：E = (F × η × CU × LLF) / A其中，E为照度值（单位：勒克斯）；F为灯具光束（单位：流明）；η为灯具光效（单位：流明/瓦）；CU为综合利用系数；LLF为灯具寿命系数；A为照明面积（单位：平方米）。
2. 计算步骤（1）确定照明区域的面积和形状；（2）选择合适的灯具类型和数量；（3）根据灯具的光束和光效计算每一个灯具的总光通量；（4）根据综合利用系数和灯具寿命系数计算实际光通量；（5）根据照明面积和实际光通量计算照度值。
三、计算书示例以下是一份办公室照度计算书的示例：1. 照明区域信息照明区域：办公室A面积：100平方米形状：长方形2. 灯具信息灯具类型：LED灯灯具数量：20个灯具光束：2000流明灯具光效：100流明/瓦综合利用系数：0.8灯具寿命系数：0.93. 计算过程（1）计算每一个灯具的总光通量：灯具总光通量 = 灯具光束 ×灯具数量 = 2000流明 × 20个 = 40000流明（2）计算实际光通量：实际光通量 = 灯具总光通量 ×综合利用系数 ×灯具寿命系数 = 40000流明 ×0.8 × 0.9 = 28800流明（3）计算照度值：照度值 = 实际光通量 / 照明面积 = 28800流明 / 100平方米 = 288勒克斯四、结论根据以上计算结果，办公室A的照度值为288勒克斯，符合照明标准要求（例如国家标准GB/T 50034-2022《建造照明设计标准》）。
因此，办公室A的照明条件良好，满足办公场所的照明需求。
五、参考标准- GB/T 50034-2022《建造照明设计标准》- GB 50034-2022《建造照明设计标准》六、附录在编制办公室照度计算书时，还需要提供以下附录：1. 办公室平面布置图；2. 灯具型号和参数表；3. 灯具光束和光效数据来源。
涂装照度计算灯光数量计算
照度计算:
N=EAD/Fμ
式中 N——所需灯管数量（支）
E——喷漆要求照度（lux），一般根据涂层精密程度按照表27-1选取
A——照射地面积（m2）
D——减光补偿率，根据保养程度按良、中、劣分别取1.4、1.7、2.0
F——每灯光通量（lm）
58W荧光灯 F=4600
36W荧光灯 F=2850
μ——喷漆室照明率，根据室指数按表27-24选取
表27-24 喷漆室室指数
室指数照明率
反射率50%反射率30%
0.60.280.23
0.80.340.29
10.380.34
1.250.430.38
1.50.460.44
20.480.46
注：表中反射率值根据喷漆室壁颜色确定：白色墙壁60%~80%，浅色墙壁35%~55%表中室指数为喷漆室形状系数，可按下式计算
k=BL/H(B+L)
式中 k——喷漆室室指数
B——喷漆室工作区宽度（m）
L——喷漆室工作区长度（m）
H——喷漆室工作区高度（m）
清漆喷漆室灯管计算（按照度1200，58W灯管）
k =5.5*22 / (4.5*(5.5+22)) =0.98
μ=0.38
N= EAD/Fμ=1200*（22*5.5）*1.4 / （4600 *0.38）= 116 只
30%。
室内照度计算表格
室内照度计算公式：
N*F=E*A/（LLD*LDD*CU）
=E*A/（M*CU）
N:灯具之总数
E:设计照度目标（Lux)
A:面积（平方米）
F:每盏灯的裸光源光通量（lm）
LLD：灯具的流明减少率
LDD：灯具积尘较少率
CU：LED利用系数
M:维护系数，一般空间设定为0.8
维护系数M（0.8-0.6）：
客厅、卧室、办公室、教室、阅读室、医院、高级品牌专卖店、艺术馆、博物馆等维护系数M取0.8;
一般性的商店、超市、营业厅、影剧院、机械加工车间、车站等场所维护系数M取0.7;
污染指数较大的场所维护系数M则可取到0.6左右
利用系数CU（0.7-0.45）：
空间利用系数(CU)，是指从照明灯具放射出来的光束有百分之多少到达地板和作业台面,所以与照明灯具的设计、的大小和反射率的不同相关,照明率也随之变化。
如常用灯盘在3米左右高的空间使用，其利用系数CU可取0.6--0.75之间；
而悬挂灯铝罩，空间高度6--10米时，其利用系数CU取值范围在0.7--0.45；
筒灯类灯具在3米左右空间使用，其利用系数CU可取0.4--0.55；
而像光带支架类的灯具在4米左右的空间使用时，其利用系数CU可取0.3--0.5。
空间越宽大，CU就越高；配光越窄CU也越高；，例如瘦高的“烟囱楼”，CU就很低，需要配光窄的灯具
护系数M取0.8;
7;
面,所以与照明灯具的设计、安装高度、房间低，需要配光窄的灯具。
道路照度计算
1.3 1.4 1.3
仪器仪表的装配
车间，电子元件
清洁 器件的装配车间
1.3
实验室,办公室，
设计室
一般 机械加工车间，
污染 机械装配车间，
1.4
严重 锻工车间，
1.5
室外 铸工车间
1.4
室外照明的照明利用系数μ
球状灯泡
0.05 0.11 0.15 0.2 0.2 0.25 0.25 0.25 0.27 0.27
柱头式 照明
道路照度计算
名称
单位
E-路面平均照度
lx
φ －光源总光通量
lm
N-灯柱的列数
μ －利用系数
k－照度补偿系数
B－路面宽度
m
D－电杆间距
m
数值 6
4200 2
0.2 1.4 10 20
注：Ｎ－单侧排列及交错排列时，取１ 对称排列时取２ k-通常取１.３～２.０，混凝土路面取小值
沥青路面取大值
灯具配光 B/h
0.04 0.07 0.1 0.12 0.13 0.14 0.16 0.16 0.18 0.19
悬挂式 三菱形灯泡
照明 （非对称）
0.09
0.18
0.16
0.31
0.2
0.38
0.22
0.43
0.24
0.47
0.25
0.48
0.26
0.51
0.27
0.52
0.28
0.53
0.3
0.53
照度补偿系数
卤钨灯
0.5 1
1.5 2
2.5 3 4 5
10 20 注：b-道路宽度 h-灯具安装高度
反射罩
道路照明亮度和照度的计算和测量符号描述和单位参考表
q
luminance coefficient
sr-1
r
reduced luminance coefficient
sr-1
S
spacing between luminaires
m
SR
surround ratio
-
TI
threshold increment
%
UL
longitudinal uniformity of luminance
m
y
ordinate in (x, y) coordinate system
m
α
angle of observation
degrees of arc
αSC
angle between the vertical plane of the incident light path
and the normal to the flat surface of the semicylinder used
ε
angle of incidence
degrees of arc
v
orientation of luminaire
degrees ofminaire
degrees of arc
Φ
灯具中单灯或几颗灯的最初光通量
lm
degrees of arc
θ
angle between line of sight and centre of luminaire
degrees of arc
θf
tilt in application
degrees of arc
θm
tilt during measurement
照明计算书

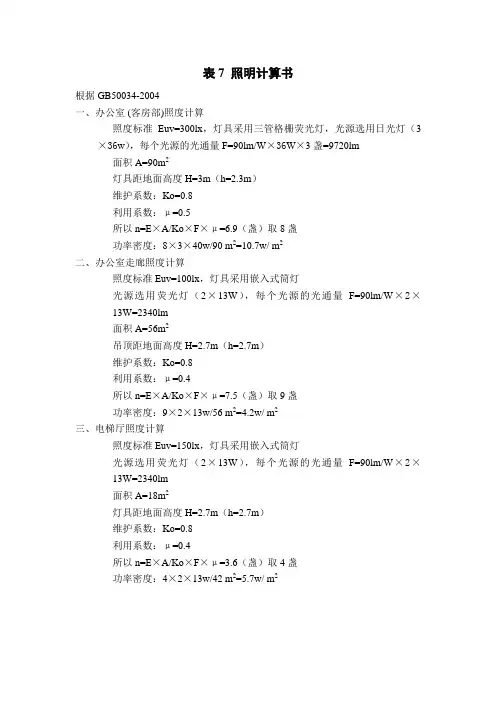

表7 照明计算书
根据GB50034-2004
一、办公室 (客房部)照度计算
照度标准Euv=300lx，灯具采用三管格栅荧光灯，光源选用日光灯（3×36w），每个光源的光通量F=90lm/W×36W×3盏=9720lm
面积A=90m2
灯具距地面高度H=3m（h=2.3m）
维护系数：Ko=0.8
利用系数：μ=0.5
所以n=E×A/Ko×F×μ=6.9（盏）取8盏
功率密度：8×3×40w/90 m2=10.7w/ m2
二、办公室走廊照度计算
照度标准Euv=100lx，灯具采用嵌入式筒灯
光源选用荧光灯（2×13W），每个光源的光通量F=90lm/W×2×
13W=2340lm
面积A=56m2
吊顶距地面高度H=2.7m（h=2.7m）
维护系数：Ko=0.8
利用系数：μ=0.4
所以n=E×A/Ko×F×μ=7.5（盏）取9盏
功率密度：9×2×13w/56 m2=4.2w/ m2
三、电梯厅照度计算
照度标准Euv=150lx，灯具采用嵌入式筒灯
光源选用荧光灯（2×13W），每个光源的光通量F=90lm/W×2×
13W=2340lm
面积A=18m2
灯具距地面高度H=2.7m（h=2.7m）
维护系数：Ko=0.8
利用系数：μ=0.4
所以n=E×A/Ko×F×μ=3.6（盏）取4盏
功率密度：4×2×13w/42 m2=5.7w/ m2。
照度、照明功率密度计算法
照度（Eav）、照明功率密度（LPD）简易计算法中国建筑设计研究院胥正详T8,T5,荧光灯管技术参数见表1。
表1 荧光灯管技术参数2.镇流器气体放电灯的镇流器主要分两大类，电感镇流器和电子镇流器，电感式镇流器包括普通型和节能型。
荧光灯用的交流镇流器包括可控式电子镇流器和应急照明用交流/直流电子镇流器。
直管荧光灯镇流器的选用：依GB50034-2004《建筑照明设计标准》规定：“直管荧光灯应配电子镇流器或节能型电感镇流器”。
不应选用普通电感镇流器。
应采取有效措施限制小于25W（包括T8、T5灯管和紧凑型荧光灯）镇流器的谐波含量。
25W 以下灯管的谐波限制非常宽松，在建筑物内大量应用，将导致严重的波形畸变，中性线电流过大以及功率因数降低的不良后果。
节能型电感镇流器的应用：通过优化铁芯材料和改进工艺等措施，降低自身功耗，一般可降低20%~50%，灯具总的功率之和可降5%~10%。
灯具补偿：由于电感镇流器自然功率因数低，要考虑单灯末端补偿措施。
包括单灯补偿或线路集中补偿等方式。
荧光灯镇流器性能对比表23．照度计算：照明设计时，应逐个房间或场所按使用条件确定照度标准，选择光源、灯具、镇流器类型、规格、计算平均照度，使之符合规定的照度标准值，并使计算照度偏差不超过±10%的规定。
最常用，也是最基本的利用系统法计算平均照度计算公式如下：Eav = N·φ·U·K(1)AN =Eav·A(2) φ·U·K式中：Eav —工作面上的平均照度（Lx）；φ—光源光通量（Lm）；N —光源数量；U —利用系数，其值见厂商样本资料，一般取0.4~0.6；也可参照民用建筑不同功能房间和常用灯具对应的值（利用系数），见表3；K —灯具的维护系数，其值见《建筑照明设计标准》GB50034-2004，表4.1.6；A —房间面积（m2）。
表3 民用建筑不同功能房间和常用灯具对应的值（利用系数）注：“—”表示该场所不宜采用对应灯具或采用难以满足功能密度值规定节能要求。
照度计算表
注:其它区域按照普通标准50-200LUX计算 流明速规格 36W 18*3 1250 3管9450 20W 的灯管可达3200LUX
工矿灯
9600
表
使用燈數 初期照度 設計照度 400 17 625 500 500 7 350 350 500 12 563 450 300 14 500 400 500 4 375 300 800 28 375 300 800 52 500 400 500 72 500 400 500 60 500 400 500 79 220 400 罩式燈具 帶罩日光燈 普通日光燈 普通日光燈 罩式燈具 普通日光燈 普通日光燈 普通日光燈 普通日光燈 普通日光燈
达1250LUX,40W 的灯管可达3200LUX
廠房照度計算表
編號 楼层 場地名稱 長度 寬度 高度 面積 房間指數 維護率 照明率 燈具型式 光源型式 全光束 普通燈管 1轴和2轴区域 1F FL40D/38 11200 1 49 5 8 245 0.57 0.8 0.81 普通燈管 1F CLASS1K FL40D/38 9450 2 16 7.6 3 122 1.72 0.8 0.81 普通燈管 1F CLASS10K FL40D/38 3150 3 8 7 3.8 56 0.98 0.8 0.81 普通燈管 1F 模具备品室 FL40D/38 11200 4 11 16 8 168 0.79 0.8 0.54 普通燈管 2F 仓库 FL40D/38 6300 5 8 7 6 56 0.62 0.8 0.77 普通燈管 3F 辦公室(1) FL40D/38 1250 6 8 7 3 56 1.24 0.8 0.61 普通燈管 3F 辦公室(2) FL40D/38 5600 7 14 31 3 434 3.21 0.8 0.75 普通燈管 3F 无尘室 FL40D/38 5600 8 21 31 3 651 4.17 0.8 0.81 普通燈管 3F 供料区域 FL40D/38 5600 9 18 31 3 543 3.73 0.8 0.81 普通燈管 莹特丽 供料区域 FL40D/38 6300 10 34 24 2.4 806 5.83 0.8 0.81
照度计算表
第 1 页，共 2 页
照明计算书
房间名称 规范平均 规范功率 房间面积 照度值 密度值 lx 测控间 300 (W/m2) 9 m2 12 计算系数 光源 维护系数 利用系数 0.8 0.59 灯具 普通灯盘 类型 T5荧光灯 功率 28 数量 3 灯具及光源系数 光通量 镇流器功率 灯具功率 灯具数量 lm 2400 W 4 W 96 只 1 计算平均 计算功率 照度 密度 lx 283 (W/m2) 8.00 是否符合规范 照度值 功率密度 是
注：本计算书参照《建筑照明设计标准》GB50034-2004，功率密度未标注的场所规范未规定。
第 2 页，共 2 页
照明计算书
房间名称 规范平均 规范功率 房间面积 照度值 密度值 lx 卫生间 配电间 病房 病房 热交换间 库房 更衣室 值班室 新风机房 走道 走道 走道 电梯厅 水泵房 屋顶水箱间 污洗 配电室 弱电间 电梯机房 办公室 配餐间 会议室 护士站 护士站 学生计算机房 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 200 200 200 200 300 300 300 300 300 300 7 9 9 9 9 9 9 (W/m2) 4 4 5 5 4 4 4 4 4 4 4 4 4 4 4 7 7 m2 6 12 17 17 17 3 9 6 29 125 113 113 11 82 60 8 3 20 14 17 11 70 11 11 49 计算系数 光源 维护系数 利用系数 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.59 0.59 0.59 0.59 0.59 0.59 0.59 0.59 0.59 0.59 0.59 0.59 0.59 0.59 0.59 0.59 0.59 0.59 0.59 0.59 0.59 0.59 0.59 0.59 0.59 灯具 筒灯 普通灯盘 吸顶灯 筒灯 筒灯 筒灯 普通灯盘 普通灯盘 防水防尘 格栅灯盘 筒灯 普通灯盘 普通灯盘 防水防尘 防水防尘 普通灯盘 普通灯盘 普通灯盘 普通灯盘 普通灯盘 普通灯盘 格栅灯盘 普通灯盘 筒灯 普通灯盘 类型 节能灯 T5荧光灯 环形荧光灯 节能灯 节能灯 节能灯 T5荧光灯 T5荧光灯 T5荧光灯 T5荧光灯 节能灯 T5荧光灯 T5荧光灯 T5荧光灯 T5荧光灯 T5荧光灯 T5荧光灯 T5荧光灯 T5荧光灯 T5荧光灯 T5荧光灯 T5荧光灯 T5荧光灯 节能灯 T5荧光灯 功率 13 28 22 13 13 13 28 28 28 14 13 28 28 28 28 28 14 28 28 28 28 28 28 13 28 数量 1 2 1 1 1 1 1 1 1 3 1 1 1 1 1 2 1 2 1 2 2 2 2 1 2 灯具及光源系数 光通量 镇流器功率 灯具功率 灯具数量 lm 900 2400 1250 900 900 900 2400 2400 2400 1100 900 2400 2400 2400 2400 2400 1100 2400 2400 2400 2400 2400 2400 900 2400 W 2 4 4 2 2 2 4 4 4 4 2 4 4 4 4 4 4 4 4 4 4 4 4 2 4 W 15 64 26 15 15 15 32 32 32 54 15 32 32 32 32 64 18 64 32 64 64 64 64 15 64 只 1 2 2 1 1 1 1 1 4 9 19 21 2 9 5 1 1 2 3 3 1 9 1 1 6 计算平均 计算功率 照度 密度 lx 71 378 69 25 25 142 126 189 156 112 71 211 206 124 94 283 173 227 243 400 206 291 206 39 277 (W/m2) 2.50 10.67 3.06 0.88 0.88 5.00 3.56 5.33 4.41 3.89 2.52 5.95 5.82 3.51 2.67 8.00 6.00 6.40 6.86 11.29 5.82 8.23 5.82 1.36 7.84 是 是 是 是 是 是 是 是 是 是 是 是 是 是 是 是 是 是 是 是 是 是 是 是 是 是 是 是 是否符合规范 照度值 功率密度 是
照度计算表
4
32
9
124
3.51
是
是
屋顶水箱间
100
4
60
0.8
0.59 防水防尘 T5荧光灯 28 1 2400
4
32
5
94
2.67
是
污洗
200
7
8
0.8
0.59 普通灯盘 T5荧光灯 28 2 2400
4
64
1
283
8.00
是
配电室
200
7
3
0.8
0.59 普通灯盘 T5荧光灯 14 1 1100
4
18
1
筒灯
节能灯 13 1 900
2
15
1
71
2.50
是
配电间
100
4
12
0.8
0.59 普通灯盘 T5荧光灯 28 2 2400
4
64
2
378 10.67
是
病房
100
5
17
0.8
0.59 吸顶灯 环形荧光灯 22 1 1250
4
26
2
69
3.06
是
病房
100
5
17
0.8
0.59
筒灯
节能灯 13 1 900
173
6.00
是
弱电间
200
20
0.8
0.59 普通灯盘 T5荧光灯 28 2 2400
4
64
2
227
6.40
是
电梯机房
200
7
14
0.8
0.59 普通灯盘 T5荧光灯 28 1 2400
