流体的脉动流对智能气体涡轮流量计计量精度的影响
淮安嘉可自动化仪表有限公司
流体的脉动流对智能气体涡轮流量计计量精度的影响
智能气体涡轮流量计参比条件下的精度是基于定常流，定常流是在测量管段中流量不随时间而变化的一种流动状态。
实际上所有的管道内流动都是不稳定的，无论层流状态还是湍流状态，总存在各种干扰。
天然气计量过程中其压力、速度等会不停地发生变化，从而产生脉动效应。
天然气计量末端一般为用户，脉动效应多由旋转式或往复式压缩机、鼓风机的运行产生。
同时管道中流体的共振和流量控制设备的周期振荡，例如控制阀的振荡，也是脉动效应的主要起因。
导致智能气体涡轮流量计产生误差的主要因素是脉动流的频率( 简称脉动频率) ，脉动频率越小，结果越接近真值; 脉动频率越大，结果误差越大。
脉动流出现时，流量计显示的流速往往远大于真实流速，出现正误差，相对误差最大可达50%。
脉动流出现的原因主要有:
①管路中存在阻流件，包括调压装置、过滤装置、弯头、阀门等。
②下游用户用气量波动，且未设置储气调峰设施，造成天然气流量忽大忽小，容易形成脉动流。
③流体压力过低、流速过快均会导致流体流态不稳。
④流量计表面不清洁，天然气中含液体均会造成气流脉动。
⑤天然气中含有杂质，影响气体流态，特别是过滤装置、整流装置被
淮安嘉可自动化仪表有限公司
杂质堵塞后，易形成脉动流。
为减小脉动效应对计量精度的影响，应减少甚至避免计量装置前的任何阻流件，在条件许可的情况下，避免上游节流、调压，需要在上游节流、调压时，要延长上游直管段长度，并在离流量计尽可能远的地方进行节流、调压。
尽量避免低压供气，保证天然气气质符合要求，不含粉尘、油污、水等杂质，在气质没有保证的情况下，设计时应该相应提高技术标准。
配置合适的低通滤波器将脉动阻尼掉，可设置缓冲罐，使残存的脉动不足以影响流量计量或只对智能气体涡轮流量计量造成很小的误差。
气体流量计检定结果的影响因素分析
气体流量计检定结果的影响因素分析摘要：在工业生产与人民生活的过程中，气体流量计被广泛运用，这是一种可以进行流量计量的重要仪表设备，但是在实际使用时，对于使用条件的要求较为苛刻，一旦使用不当，就会导致指标和参数出现问题，影响工作人员的判断。
在实际的处理过程中，务必明确检定结果的影响因素，并予以应对。
本文主要基于气体流量计的检定结果以及影响因素进行详细分析，为相关领域工作人员提供一定的参考。
关键词：气体流量；传感器；标准装置引言：气体流量计的使用，可以准确的检测出气体的流量，因此得到了较为广泛的运用。
这一装置对于二氧化碳、氮气、一氧化氮等各种气体，都可以进行准确的测量与分析。
热式流量计作为气体流量计的一种，是基于热扩散的基本原理所设计出的仪表装置，介质会带走一些热度，使得传感器的温度降低，以此保障装置内部的恒温。
1 气体流量计应用范畴气体流量计应用的范畴比较广泛，可以对工业当中的甲烷气体、氢气、氮气等各种类型的气体进行集中的测量与评估。
其次，在能源方面的计量上，也可以有效的实现对煤层气、石油气以及天然气进行集中测量与评估。
在环境保护工作开展等过程中，也可以实现对烟气、二氧化碳、有毒气体等的集中测量与分析，这样就可以在进行实际的科学实验的过程中，设置专门的测量部门，同时顺应各种类型的科学试验与分析。
在检定气体流量计的环节，则是需要将检定的工作人员、设备仪器以及地理条件等，进行集中的分析，这些因此都会对测量结果产生影响。
为此，就需要相关工作人员重视这方面的影响，进行科学有效的处理，才可以很好的提升测量系统的准确性，也是保障后续进行科学化管理，提升测量水准的关键所在[1]。
2 气体流量计检定结果影响因素分析当下所采用的因素喷嘴法的气体流量标准装置，已经得到了各个领域的使用，这样的装置可以将其在工作运行中，始终保持低成本、高效率以及低能耗的运行特征，因此受到了广泛的关注。
在该设备的使用中，可以很好的实现对不同气体的检定与分析，强化了工作人员对于现场气体的保护力度。

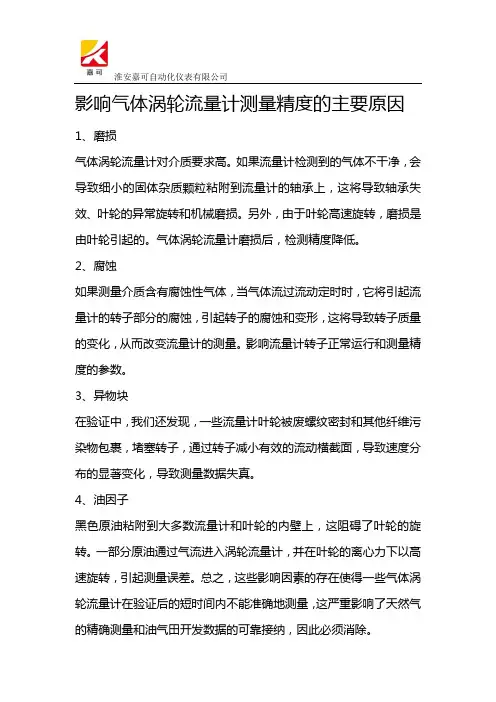

影响气体涡轮流量计测量精度的主要原因
淮安嘉可自动化仪表有限公司
影响气体涡轮流量计测量精度的主要原因1、磨损
气体涡轮流量计对介质要求高。
如果流量计检测到的气体不干净，会导致细小的固体杂质颗粒粘附到流量计的轴承上，这将导致轴承失效、叶轮的异常旋转和机械磨损。
另外，由于叶轮高速旋转，磨损是由叶轮引起的。
气体涡轮流量计磨损后，检测精度降低。
2、腐蚀
如果测量介质含有腐蚀性气体，当气体流过流动定时时，它将引起流量计的转子部分的腐蚀，引起转子的腐蚀和变形，这将导致转子质量的变化，从而改变流量计的测量。
影响流量计转子正常运行和测量精度的参数。
3、异物块
在验证中，我们还发现，一些流量计叶轮被废螺纹密封和其他纤维污染物包裹，堵塞转子，通过转子减小有效的流动横截面，导致速度分布的显著变化，导致测量数据失真。
4、油因子
黑色原油粘附到大多数流量计和叶轮的内壁上，这阻碍了叶轮的旋转。
一部分原油通过气流进入涡轮流量计，并在叶轮的离心力下以高速旋转，引起测量误差。
总之，这些影响因素的存在使得一些气体涡轮流量计在验证后的短时间内不能准确地测量，这严重影响了天然气的精确测量和油气田开发数据的可靠接纳，因此必须消除。
影响气体超声波流量计测量精度的影响因素
影响气体超声波流量计测量精度的影响因素现在，用于天然气计量的超声流量计的校准尽可能在流量校准装置上进行。
使用的校准时，可以发挥这一作用，这些参数，超声波流量计，在不同的值的情况下，或校准？本研究的目的是，如果该流体介质的温度变化的气体的超声波流量计，压力，以确定影响。
现在一种装置，可以进行校准天然气流量计，超声波流量计的流量计的校准。
这些器件是几乎所有的，由于使用天然气通过管道流动，在正常情况下，它是可以改变的参数影响声音的速度，温度，压力，气体组成等可能是。
使用的校准时，可以发挥这一作用，这些参数，超声波流量计，在不同的值的情况下，或校准？此外，通过改变温度和流体介质的声音的速度中的变化，如果进一步的实验。
(50℉)21℃高温下使用天然气，21(70℉)，10℃℃标定实验用氮气(70℉)，32℃(90℉)。
相对于平均校准曲线变化的影响，每个系列的校准，校准通过。
流量计校准满足的条件的再现，声速的变化的超声波流量计和所需的装置，在温度和压力的变化，也没有反应。
当用于从天然气中的液体介质的校准，切换成氮气，轻微观察到的变化是由于使用的状态方程，这两个不同的气体。
超声波流量计的校准过程中，测试结果的条件下尽可能集，这些表明可以包括在一个进一步的或不同的条件下的气态介质。
通过测量传播时间的超声波气体流量计，超声波测量天然气的原则，以处理与相关各方。
超声波流量一致的流体是小于在时间的传播方向。
两种状态，用于计算的平均流速的气体流的传播时间差。
，因为它包含的流量计的结构尺寸和传播时间只是物理，此流动方程，这是独立的(SOS)的气体流中的声音速度。
气体流量测量独立的因素会影响声音的速度中的气体的温度，压力，和气体的组合物，如：因此，通过作出的假设，它是可能的。
是值得考虑的一个不同的操作条件下的字段，如果这个假设是不正确的，超声波流量计校准的有效性。
首先，测定声速的气体的超声流量计中，如果有几个次要效果独立，它可能是由于以下原因。

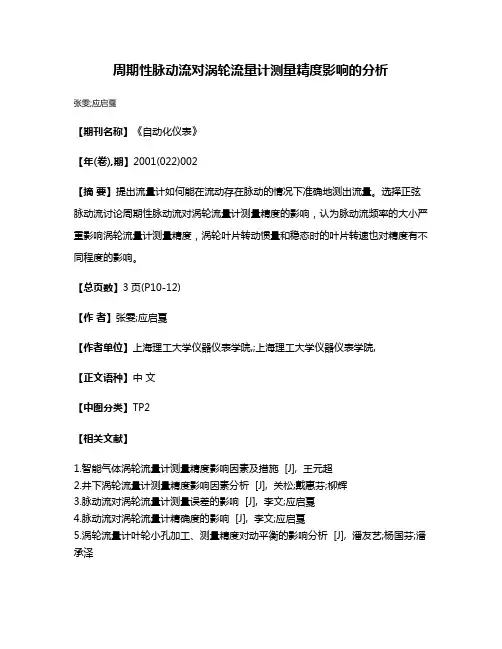

周期性脉动流对涡轮流量计测量精度影响的分析
周期性脉动流对涡轮流量计测量精度影响的分析
张雯;应启戛
【期刊名称】《自动化仪表》
【年(卷),期】2001(022)002
【摘要】提出流量计如何能在流动存在脉动的情况下准确地测出流量。
选择正弦脉动流讨论周期性脉动流对涡轮流量计测量精度的影响，认为脉动流频率的大小严重影响涡轮流量计测量精度，涡轮叶片转动惯量和稳态时的叶片转速也对精度有不同程度的影响。
【总页数】3页(P10-12)
【作者】张雯;应启戛
【作者单位】上海理工大学仪器仪表学院,;上海理工大学仪器仪表学院,
【正文语种】中文
【中图分类】TP2
【相关文献】
1.智能气体涡轮流量计测量精度影响因素及措施 [J], 王元超
2.井下涡轮流量计测量精度影响因素分析 [J], 关松;戴惠芬;柳辉
3.脉动流对涡轮流量计测量误差的影响 [J], 李文;应启戛
4.脉动流对涡轮流量计精确度的影响 [J], 李文;应启戛
5.涡轮流量计叶轮小孔加工、测量精度对动平衡的影响分析 [J], 潘友艺;杨国芬;潘承泽
因版权原因，仅展示原文概要，查看原文内容请购买。

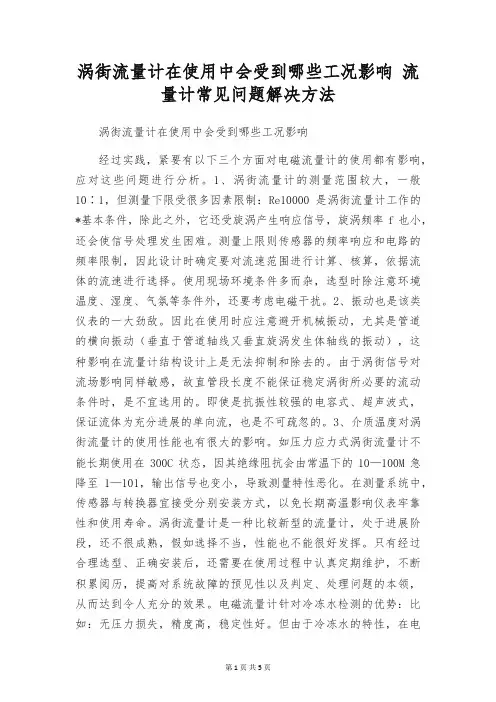

涡街流量计在使用中会受到哪些工况影响 流量计常见问题解决方法
涡街流量计在使用中会受到哪些工况影响流量计常见问题解决方法涡街流量计在使用中会受到哪些工况影响经过实践，紧要有以下三个方面对电磁流量计的使用都有影响，应对这些问题进行分析。
1、涡街流量计的测量范围较大，一般10∶1，但测量下限受很多因素限制：Re10000是涡街流量计工作的*基本条件，除此之外，它还受旋涡产生响应信号，旋涡频率f也小，还会使信号处理发生困难。
测量上限则传感器的频率响应和电路的频率限制，因此设计时确定要对流速范围进行计算、核算，依据流体的流速进行选择。
使用现场环境条件多而杂，选型时除注意环境温度、湿度、气氛等条件外，还要考虑电磁干扰。
2、振动也是该类仪表的一大劲敌。
因此在使用时应注意避开机械振动，尤其是管道的横向振动（垂直于管道轴线又垂直旋涡发生体轴线的振动），这种影响在流量计结构设计上是无法抑制和除去的。
由于涡街信号对流场影响同样敏感，故直管段长度不能保证稳定涡街所必要的流动条件时，是不宜选用的。
即使是抗振性较强的电容式、超声波式，保证流体为充分进展的单向流，也是不可疏忽的。
3、介质温度对涡街流量计的使用性能也有很大的影响。
如压力应力式涡街流量计不能长期使用在300C状态，因其绝缘阻抗会由常温下的10—100M急降至1—101，输出信号也变小，导致测量特性恶化。
在测量系统中，传感器与转换器宜接受分别安装方式，以免长期高温影响仪表牢靠性和使用寿命。
涡街流量计是一种比较新型的流量计，处于进展阶段，还不很成熟，假如选择不当，性能也不能很好发挥。
只有经过合理选型、正确安装后，还需要在使用过程中认真定期维护，不断积累阅历，提高对系统故障的预见性以及判定、处理问题的本领，从而达到令人充分的效果。
电磁流量计针对冷冻水检测的优势：比如：无压力损失，精度高，稳定性好。
但由于冷冻水的特性，在电磁流量计的使用中应注意一些问题。
首先是电磁流量计的内村问题，注意内存承受负压问题。
当测量介质有确定的腐蚀性的时候，我们要使用聚四氟乙稀内存材料。
关于气体流量计检定结果的影响因素探析
关于气体流量计检定结果的影响因素探析摘要：随着人们生活水平的不断提升，各个领域发展也迎来更加严峻的挑战，而在这一过程中气体流量计检定工作的重要性日益增加。
由于气体流量计经常被应用在天然气交接过程中，因此，涡轮流量计的准确性直接关系到天然气交接双方的经济利益，因此，在流量计检定过程中，要克服各种问题，尽可能缩小流量计计量误差。
根据长期的工作实践，详细阐述检定涡轮流量计过程中所存在的问题，并提出相应解决方法。
关键词：流量仪表；气体流量计；标准装置引言气体流量计是一种典型的流量类仪表，而流量类仪表对使用条件的依赖性很强。
在流量计检测过程中，检测的人员、设备、环境条件和检测方法等都将对流量计的检定结果产生一定的影响。
现结合音速喷嘴法（负压）检定气体流量计，分析影响检定结果的诸多因素。
1气体流量计的应用范围气体流量计的应用范围非常广，在工业生产上适用于对甲烷气体、氢气、氮气等方面的测量；在能源计量上适用于对煤层气、石油气和天然气的测量；在环境保护工程上适用于对烟气、二氧化碳气体、有毒气体等排放量的测量；在科学实验上许多科研机构和大企业也专门设立了流量计的测量部门，以适应各种科学实验和企业研发。
检定气体流量计时的检定工作人员、设备仪器、地理条件和测量方法对最后检测结果都会产生的影响，所以在这方面展开研究可以提高气体流量测量系统的准确性，从而实现科学化地管理、计量天然气的产量。
2测量时间造成的影响天然气在每次测量的时候，测量时间需要根据《国家计量检定规程》的规定要求，不能超出测量标准时间范围。
根据规定，A 类气体流量计的脉冲数在测量的过程中，不能大于被检测气体流量计重复性的 1/3。
我们还要对不同厂家生产的流量计高度重视，其可能存在一定的差异，不同厂家生产的流量计在最短时间测量设定上是有所区别的，因此，我们需要仔细地阅读产品说明书。
我们根据以上的情况开展了一次三方实验，通过实验发现，其中一方数据结果在标准范围内，另外两方的实验结果存在较大偏差。
影响孔板流量计测量精度的六大因素 孔板流量计技术指标
影响孔板流量计测量精度的六大因素孔板流量计技术指标孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套构成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程掌控和测量。
标准孔板是由机械加工获得的一块圆形穿孔的薄板，它的节流孔圆筒形柱面与孔板上游端面垂直，其边缘是尖锐的，孔板厚与孔板直径比是比较小的。
孔板在测量管内的部分应当是圆的并与测量管轴线同轴，孔板的两端面应始终是平整的和平行的。
影响孔板流量计测量精度的因素紧要有以下六大方面：一、被测流体特性影响：由于天然气本身的性质，会随着外界环境温度的变化而发生多而杂的变化，从而影响流量计的测量精度。
对于天然气的测量，必需首先确定天然气的工作温度和压力，由于外界温度的变化，会使天然气本身的压力和温度也发生变化，都有可能造成过大的密度变化和压缩系数变化。
低密度气体对某些测量方法呈现困难，此时就要更改所选择的测量方法，或者作温度和压力修正，以保证测量精准度。
二、仪表性能的影响：孔板流量计本身引起的误差原因紧要有：孔板入口直角锋利度；管径尺寸与计算不符；孔板厚度误差；节流件附件产生台阶、偏心；孔板流量计孔板上游端面平度；环室尺寸产生台阶、偏心；取压位置；焊接、焊缝突出；取压孔加工不规范或堵塞；节流件不同轴度等等。
这些因素都有可能影响孔板的重复性，重复性是由仪器本身原理与制造质量所决议，它在过程掌控应用中是紧要的指标。
而精准明确度除取决于重复性外，尚与量值标定系统有关。
在实际应用中，仪表优良的重复性被很多因素包括流体粘度、密度等变化所干扰，都会影响测量精度。
若仪表输出特性是非线性的，则这种影响更为突出。
三、流量计安装的影响：管线布置的偏离造成的安装误差是普遍性的，其产生的紧要原因是现场不能充分直管段要求的长度。
四、环境条件方面的影响：虽然流量计安装能正常使用了，但因所使用环境条件与预期的情况发生了更改，使仪表的一些性能参数和硬件方面也随之发生了更改，从而会更改流量计测量结果。
城市燃气仪表选型
1 前言天然气的计量按用途分为气田计量、输气干线贸易计量、城市门站和城市天然气用户贸易计量等部分。
2002年至2004年北京市公用事业科研所通过对北京市天然气用户在用的贸易计量流量计进行抽样检测，分析数据，提出有关城市天然气贸易计量流量计的选型建议。
城市天然气用户计量所使用的流量计是多种多样的，主要有涡轮、旋进漩涡、腰轮、膜式(包括商用和民用)。
燃气用户多种多样，既有工业企业用户，又有城市公用事业用户、商业用户，还有居民用户，它是一个复杂的用户群，使用情况各不相同。
贸易计量是天然气供需双方结算的凭证，因此，面对如此众多品种的流量计，如何选择合适的流量计，如何安装和维护管理流量计，对供需双方都很重要。
2 常用各类天然气流量计的选型依据2．1 城市天然气用户流量计选型需要考虑的因素由于流量计的种类多、且性能各不相同，安装现场各不相同，因此，选型时必须同时考虑各种因素，具体如下：首先，了解各类流量计的计量特点，包括其原理、精度、范围度、压力损失、是否具备温度压力修正、所配套的智能积算仪的功能等；其次，明确工况，包括环境的温湿度、周围设备的噪声、电磁干扰情况、安装空间以及天然气介质的压力、温度、清洁度、组分等；同时还得考虑经济因素。
2．2 选型步骤要想选型合适，必须了解流量计性能质量和被测量介质工况，即熟悉各类常用流量计的特性和适用范围，并掌握被计量燃气设备的有关参数及工况条件。
图1为选型步骤。
图1 选型步骤图2．3 流量计类型的选择表1列出了各类流量计有关特性对比表，流量计选型可供参考。
选型必须同时考虑到多种因素，并且还得分清主次，综合分析，才能找到合适的流量计类型。
3 流量计规格的选择3．1 几种流量计典型特性曲线所谓误差特性，就是流量计的误差值与流量测量值之间的关系。
讨论误差特性，就是讨论和研究测量误差值随流量测量值变化而变化的趋势。
3．2 涡轮流量计规格的选择3．2．1 流量范围上限该种流量计一般使用在锅炉房，锅炉最大流量选在流量计进入精度的最大流量(Q max)的0．6倍～0．8倍之间，因为锅炉一般有大小火之分，小火一般为大火的三分之一到二分之一之间(最低到十分之一)，如果锅炉最大耗气量为涡轮流量计Q max的0．6倍，那么锅炉最小耗气量就在Q max的0．2倍～0．3倍之间，正好避开了特性曲线的拐点；从另一方面来说，锅炉最大耗气量选在涡轮流量计Q max的0．8倍左右，在设备启动或管路流量、压力发生脉动时，可避免超量程使用，从而延长流量计的使用寿命。
脉动流对涡轮流量计测量误差的影响
李
文， 等
（%）
变， 此 误 差 随 着 脉 动 振 幅 的 增 大 而 升 高， 最大可达 但最终趋于稳定。 （见图 2 和图 0， 0-1 ， % 为脉动振幅 与稳态振幅之比） 。
式中： ! 为 叶 片 转 动 惯 量； " 为叶片与轴线之间的夹 角； % 为涡轮叶片的平均半径； $ 为管道流道面积； #为 流体密度； & 为通过管道的流 ! 为涡轮的旋转角速度； 量。 若把脉动流表示为 & & ( ’()$ 经分析整理， 可 $)*" ， 得出涡轮旋转加速度与脉动流各参数的关系：
/
脉动流特性参数的主要测量方法
脉动无处无时不在， 但测量却非常困难， 直接测量
!7
万方数据
2345677 !894:!9;4< ;<7938:6<9!9;4<，=,>? 01，<,? 0， @)"? ，0..0
脉动流对涡轮流量计测量误差的影响 "# " $ ! ! ! # % & ’ %$! # #& !" $
0
0 +/
脉动流对涡轮流量计测量误差的影响
误差方程及其计算 涡轮流量计以动量矩守恒原理为基础， 是一种速
度式流量仪表。对非稳定流， 由于转子叶片和相关传 动装置的共振、 转子的转动惯量、 脉动流的形状、 转子 和齿轮的摩擦阻力及转子瞬时转矩等诸多因素的影 响， 会使涡轮流量计产生很大的误差。应用机翼理论 来分析作用在转子上的驱动力矩和阻力矩， 可得到其 运动方程：
图0
脉动振幅为 ( & % 时
"
结论
从以上分析计算可知， 脉动流使涡轮流量计产生
涡轮流量计原理
涡轮流量计原理
涡轮流量计是一种常用的流量测量设备，它基于涡轮的旋转运动来测量流体的流量。
涡轮流量计的工作原理是通过涡轮叶片受到流体冲击而转动，进而测量流体的流量。
当流体通过涡轮流量计时，流体冲击涡轮叶片使得涡轮开始转动。
涡轮的转速与流体的流量成正比，因此可以通过测量涡轮转速来确定流体的流量。
为了实现测量，涡轮流量计通常配备有传感器，可以实时监测涡轮的转速。
涡轮流量计具有较高的测量精度和可靠性。
它适用于各种液体和气体的流量测量，并且在测量范围较大的情况下仍然保持较高的精度。
此外，涡轮流量计结构简单，使用方便，并且对流体的压力损失较小。
然而，涡轮流量计也存在一些局限性。
由于流体的粘度、密度和温度等因素会影响涡轮的转速，因此对于流体性质变化较大的情况下，测量结果可能存在一定的误差。
此外，在涡轮叶片上可能会形成空化现象，也会对测量结果产生一定的影响。
总的来说，涡轮流量计通过涡轮的旋转运动来测量流体的流量。
它是一种广泛应用于工业领域的流量测量设备，具有较高的精度和可靠性，但也需要考虑流体性质的影响。
