3基于数据驱动的系统监测和故障诊断

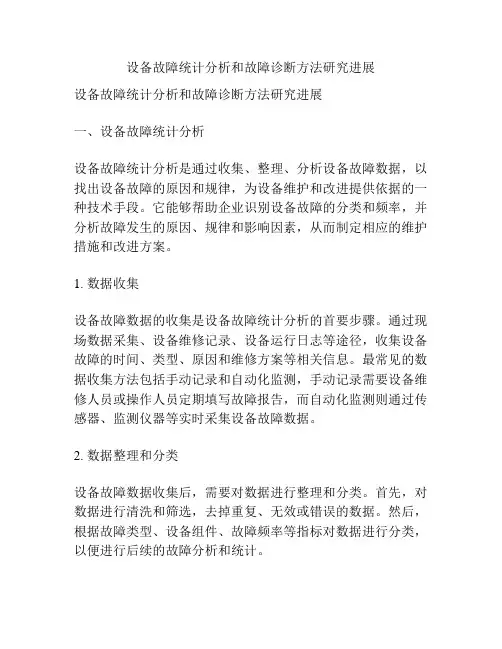

设备故障统计分析和故障诊断方法研究进展
设备故障统计分析和故障诊断方法研究进展设备故障统计分析和故障诊断方法研究进展一、设备故障统计分析设备故障统计分析是通过收集、整理、分析设备故障数据，以找出设备故障的原因和规律，为设备维护和改进提供依据的一种技术手段。
它能够帮助企业识别设备故障的分类和频率，并分析故障发生的原因、规律和影响因素，从而制定相应的维护措施和改进方案。
1. 数据收集设备故障数据的收集是设备故障统计分析的首要步骤。
通过现场数据采集、设备维修记录、设备运行日志等途径，收集设备故障的时间、类型、原因和维修方案等相关信息。
最常见的数据收集方法包括手动记录和自动化监测，手动记录需要设备维修人员或操作人员定期填写故障报告，而自动化监测则通过传感器、监测仪器等实时采集设备故障数据。
2. 数据整理和分类设备故障数据收集后，需要对数据进行整理和分类。
首先，对数据进行清洗和筛选，去掉重复、无效或错误的数据。
然后，根据故障类型、设备组件、故障频率等指标对数据进行分类，以便进行后续的故障分析和统计。
3. 故障分析和统计故障分析和统计是根据设备故障数据进行故障原因的分析和统计计算。
主要包括如下几个方面：（1）故障原因分析：通过对故障数据进行统计和分析，找出故障的主要原因和影响因素。
常用的方法包括故障原因树分析、故障模式与效应分析（FMEA）等。
（2）故障频率统计：根据故障数据的时间信息，统计故障发生的频率与趋势。
通过故障频率统计，可以评估设备的可靠性，并制定相应的维护策略。
（3）故障模式分析：根据故障数据的类型信息，对不同故障模式进行统计和分析。
例如，通过设备故障模式分析，可以判断故障的特征、模式和规律，从而找出设备的隐患和改进的方向。
二、故障诊断方法研究进展故障诊断是指通过观察、分析和测试，确定故障的位置、性质和原因的技术手段。
随着科技的进步和信息化的发展，故障诊断方法不断得到创新和改进，下面介绍几种常见的故障诊断方法：1. 基于规则的故障诊断方法基于规则的故障诊断方法是指通过建立一组规则和判断条件，根据设备的状态和参数信息，判断故障的位置和原因。
基于数据驱动的故障检测与诊断技术及其应用研究
基于数据驱动的故障检测与诊断技术及其应用研究随着对复杂工业过程的可靠性、安全性和疾病诊断的准确性的要求日益提高,故障检测与诊断技术成为了人们关注的热点课题之一,在解决过程控制、生物医学等领域的实际问题中得到了广泛应用。
一方面,过程系统集成度的提高,系统单元之间的关联度增强,对过程控制提出了更高的要求;另一方面,由于现代医学疾病的复杂性,仅凭借医师的从业经验与专业技能,容易作出与疾病本身状态偏差较大的分析,需要开发客观高效的疾病诊断方法。
由于互联网和信息管理系统的快速发展,采集和存储的过程数据呈指数级增长,需要从大样本的数据中提取重要信息,建立合理的检测与诊断模型。
此外,时间、成本、隐私等因素的限制了疾病数据的采集,且这些数据中包含了大量的冗余特征参数,需要为高维少样本的数据开发高性能的诊断系统。
在这样的背景下,加上计算机网络、数据挖掘、模式识别等技术的快速发展,以数据为驱动、基于统计机器学习的过程监控方法和基于智能计算的疾病诊断方法应运而生,受到了研究人员的广泛关注。
目前,基于数据驱动的故障检测与诊断方法在过程控制领域已经取得了许多研究成果,其中大多数方法在建模时对过程数据设定了一些假设条件,如单一运行模态、线性过程、稳定的运行状态等。
然而,由于市场策略调整、产品指标变动、生产条件变更等因素,数据常常无法满足上述假设条件,导致这些监控方法难以获得理想的性能。
本论文针对大样本的过程数据在实际应用中的具体问题,在统计机器学习方法的基础上,经过详细分析和系统研究,提出了一系列过程控制方法,达到了令人满意的监控效果;同时,根据疾病数据高维少样本的特点,围绕如何选择与疾病相关的重要特征开展研究,提出了智能化的诊断策略。
本论文的主要研究内容概括如下。
1、针对多模态的非线性过程监控问题,从概率角度分析数据,提出了一种概率核主元分析混合模型(PKPCAM)。
在高维的特征空间构建概率主元混合模型,将多模态的数据刻画成多个局部主元分量;根据贝叶斯推理策略,将局部分量的后验概率与马氏距离结合,形成全局统计指标,度量样本偏离正常操作的程度。
基于数据驱动的故障诊断与预测方法研究
基于数据驱动的故障诊断与预测方法研究1. 引言随着现代科技的发展，各种设备和系统的日益复杂性给故障诊断与预测带来了新的挑战。
传统的基于物理模型的方法不仅需要精确地描述系统的物理特性，还需要大量的运行数据作为输入，这在实际应用中常常十分困难。
因此，基于数据驱动的故障诊断与预测方法逐渐成为了研究的热点。
2. 数据驱动方法简介数据驱动的故障诊断与预测方法是一种不依赖于传统物理模型的技术。
它通过收集设备或系统的运行数据，通过数据分析和建模，来实现对设备或系统状态的诊断与预测。
这种方法具有成本低、操作简单、适用范围广等优点，因此备受关注。
3. 数据采集与处理在数据驱动的故障诊断与预测方法中，数据采集是第一步并且也是最重要的一步。
通常采集到的数据包括设备的传感器数据、系统的状态数据等。
而在采集数据后，还需要对数据进行处理。
数据处理包括数据清洗、数据标准化等，这些步骤可以提高数据的质量，避免噪声对分析结果的干扰。
4. 特征提取与选择在数据驱动的故障诊断与预测方法中，特征提取与选择是非常重要的一环。
通过提取设备或系统运行数据中的关键特征，可以帮助我们更好地理解设备的状态，并为后续的诊断与预测提供依据。
特征选择则是指从大量的特征中选择出对故障诊断与预测具有重要影响的子集，以提高模型的准确性和计算效率。
5. 模型建立与训练在数据驱动的故障诊断与预测方法中，模型的建立与训练是核心环节。
常用的建模方法包括神经网络、支持向量机、决策树等。
这些方法可以利用已处理的数据特征来建立模型，从而实现对设备或系统状态进行诊断与预测。
在建立模型后，还需要进行训练，从而得到具有故障诊断与预测能力的模型。
6. 故障诊断与预测通过建立训练好的模型，我们可以应用于实际的故障诊断与预测任务中。
通过将实时数据输入到模型中，我们可以从模型中得到设备或系统当前的状态以及未来可能发生的故障情况。
这为维修和保养提供了重要的指导。
7. 实例分析为了更好地理解基于数据驱动的故障诊断与预测方法，我们以一个具体的实例进行分析。
电力系统设备状态监测与故障诊断技术分析
电力系统设备状态监测与故障诊断技术分析一、概述随着电力工业的快速发展，电力系统设备的安全稳定运行对于保障社会经济的持续发展和人民生活的正常进行具有至关重要的意义。
由于设备老化、运行环境恶劣以及人为操作失误等多种因素的影响，电力系统设备在运行过程中难免会出现各种故障。
对电力系统设备进行状态监测与故障诊断技术的研究与应用，成为了确保电力系统安全稳定运行的关键环节。
状态监测技术是指通过实时采集设备运行状态信息，对设备的健康状况进行实时监测和评估的技术。
该技术能够及时发现设备的异常状态，为故障诊断提供有力的数据支持。
而故障诊断技术则是根据状态监测所获得的数据，结合设备的结构特点、工作原理以及运行环境等因素，对设备故障进行准确判断和定位的技术。
通过故障诊断，可以确定故障的原因、程度和范围，为后续的维修和更换工作提供指导。
近年来，随着传感器技术、信号处理技术和人工智能技术的不断发展，电力系统设备状态监测与故障诊断技术也取得了显著的进步。
各种新型传感器和监测设备的出现，使得状态信息的获取更加准确和全面信号处理技术的发展，使得对监测数据的分析和处理更加高效和精确而人工智能技术的应用，则为故障诊断提供了更加智能和自动化的方法。
尽管取得了这些进展，但电力系统设备状态监测与故障诊断技术仍面临着一些挑战和问题。
例如，对于复杂设备和系统的监测与诊断，需要更加深入的理论研究和更加完善的技术体系同时，还需要解决在实际应用过程中可能出现的误报、漏报等问题，提高监测与诊断的准确性和可靠性。
本文旨在对电力系统设备状态监测与故障诊断技术进行深入的分析和研究，探讨其在实际应用中的优势和不足，并提出相应的改进和发展方向。
通过对该技术的深入研究和应用推广，有望为电力系统设备的安全稳定运行提供更加坚实的技术保障。
1. 电力系统设备状态监测与故障诊断的重要性在电力系统中，设备状态监测与故障诊断技术的应用具有极其重要的意义。
这一技术能够确保电力系统的稳定运行。
基于数据驱动的故障诊断方法综述
基于数据驱动的故障诊断方法综述一、本文概述随着工业技术的快速发展和智能化水平的提升，设备故障诊断技术在保障工业系统安全、稳定、高效运行方面发挥着日益重要的作用。
基于数据驱动的故障诊断方法，作为一种新兴的故障诊断技术，近年来受到了广泛的关注和研究。
本文旨在对基于数据驱动的故障诊断方法进行综述，分析其主要特点、研究现状和发展趋势，以期为相关领域的研究人员和实践者提供有益的参考和启示。
本文将简要介绍故障诊断技术的背景和重要性，阐述基于数据驱动的故障诊断方法的基本原理和核心思想。
在此基础上，重点分析各种基于数据驱动的故障诊断方法的优缺点，包括基于统计分析的方法、基于机器学习的方法、基于深度学习的方法等。
同时，结合具体的应用案例，探讨这些方法在实际故障诊断中的应用效果和挑战。
本文将对基于数据驱动的故障诊断方法的研究现状进行梳理和评价，包括理论研究的进展、应用领域的拓展以及存在的问题和挑战等。
通过对比分析不同方法的性能表现和适用场景，为研究人员提供选择和优化故障诊断方法的依据。
本文还将展望基于数据驱动的故障诊断方法的发展趋势和未来研究方向。
随着大数据、云计算等技术的快速发展，基于数据驱动的故障诊断方法将不断完善和优化，为工业系统的智能化、自动化和可靠运行提供有力支撑。
通过本文的综述和分析，期望能够为相关领域的研究和实践提供有益的参考和启示。
二、数据驱动故障诊断方法概述随着大数据和技术的快速发展，数据驱动故障诊断方法已成为现代工业系统中的重要手段。
这种方法主要依赖于对系统运行过程中产生的大量数据进行收集、处理和分析，以揭示系统的运行状态和潜在的故障模式。
与传统的基于模型的故障诊断方法相比，数据驱动方法不需要建立精确的数学模型，因此具有更强的适应性和灵活性。
数据驱动故障诊断方法的核心在于利用机器学习、深度学习等人工智能技术对系统数据进行特征提取和模式识别。
其中，机器学习算法能够从数据中学习出故障与正常状态之间的映射关系，进而构建出分类器或预测模型，用于诊断系统是否发生故障以及预测故障的发展趋势。
基于数据驱动的故障诊断方法综述
基于数据驱动的故障诊断方法综述随着工业自动化程度的不断提高，大量设备的使用和运行变得越来越普遍。
如果这些设备出现故障，将会对工业生产带来极大的影响。
因此，发展基于数据驱动的故障诊断方法成为一种必要。
本文将综述数据驱动故障诊断方法的研究现状和发展趋势。
数据驱动的故障诊断方法主要基于监测数据和设备运行状态的分析。
这种方法是一种先验性孤立故障诊断方法，而不是通过系统建模和解析模型来实现的。
随着系统复杂性的增加，这种方法已成为一种重要的故障诊断手段。
数据驱动故障诊断方法的主要优点在于可以充分利用设备的性能数据和传感器输出的数据进行监测。
这些数据通常很容易获得，因此不需要耗费大量的时间和成本来获取数据。
此外，这种方法在处理高维数据时也具有很强的优势。
数据驱动故障诊断方法广泛应用于机械故障诊断、电力设备故障诊断、交通设施故障诊断和工艺装备故障诊断等多个领域。
其中，机械故障诊断是最为典型的应用案例。
通过分析机械设备运行时采集的数据，可以快速有效地检测到设备故障所在，例如轴承故障。
在数据驱动故障诊断方法领域的研究中，特别是在故障特征提取和故障分类方面，机器学习和深度学习方法已成为了一种重要的研究方向。
深度学习方法可以从传感器输出的原始数据中自动提取特征，而无需人工选择优化参数。
通过利用深度学习算法，可以有效减少人工花费的时间和劳动力，并提高故障检测和诊断的准确性。
总之，数据驱动的故障诊断方法已成为现代智能制造和工业自动化领域中重要的技术手段之一。
随着机器学习和深度学习方法的不断发展，这种方法有望在未来得到更加广泛的应用和发展。
第三章基于数据驱动的故障诊断方法
第三章基于数据驱动的故障诊断方法随着工业化和自动化程度的提高，各种机器和设备在生产和运行过程中可能会出现故障。
故障的及时诊断和修复对于保证生产正常进行和减少生产过程中的停机时间非常重要。
传统的故障诊断方法通常是基于经验和专家知识，但是这种方法往往受到人为主观因素的影响，并且在复杂的故障情况下很难找到准确的故障原因。
因此，基于数据驱动的故障诊断方法逐渐成为故障诊断领域的研究热点。
基于数据驱动的故障诊断方法是通过分析故障发生前后的数据来识别故障的原因和类型。
这种方法基本上可以分为两个步骤：数据采集和特征提取、故障诊断和预测。
数据采集和特征提取是基于数据驱动的故障诊断的第一步。
数据可以通过传感器、监测设备等方式进行采集。
采集到的数据包括了机器的运行状态、参数等信息。
然后通过对采集到的数据进行预处理和特征提取，从中提取出有用的信息。
常用的特征包括时域特征、频域特征、小波变换等。
这些特征可以反映出故障的一些特征和规律，为后续的故障诊断提供支持。
故障诊断和预测是基于数据驱动的故障诊断的第二步。
在这一步中，通过对特征进行分析和处理，利用机器学习算法或专家系统来识别故障的原因和类型。
常用的机器学习算法包括支持向量机、神经网络、决策树等。
这些算法可以对特征进行分类和回归，从而找到故障的原因和类型。
同时，也可以利用历史数据来构建模型，并对未来可能发生的故障进行预测和预警。
这对于提前采取相应的维修和保养措施非常有帮助。
基于数据驱动的故障诊断方法具有以下优点。
首先，它可以利用大量的数据进行故障分析，能够识别出细微的故障特征，提高故障诊断的准确性。
其次，它可以通过历史数据来进行故障预测，帮助企业避免故障带来的生产停机和损失。
最后，它不依赖于专家经验和知识，能够实现自动化的故障诊断和预测，提高工作效率和生产效益。
然而，基于数据驱动的故障诊断方法也存在一些挑战和问题。
首先，故障诊断需要大量的数据支持，但是在一些特殊的工况下，数据可能非常有限或者无法获取。
基于数据驱动的故障诊断方法
基于数据驱动的故障诊断方法基于数据驱动的故障诊断方法是一种利用机器学习和数据分析技术来帮助诊断设备或系统故障的方法。
这种方法通过收集设备或系统的运行数据，并利用这些数据来分析故障原因和预测未来可能出现的故障。
在故障发生时，该方法可以根据历史数据和模型来识别故障模式，并提供准确的故障诊断和解决建议。
在数据采集阶段，需要选择适当的传感器来收集设备或系统的运行数据。
这些数据可以是温度、压力、振动等传感器记录的实时数据，也可以是设备日志、报警记录等非实时数据。
在数据预处理阶段，需要对采集到的数据进行清洗、去噪和归一化等处理，以确保数据的质量和一致性。
这一步骤的目的是减少数据中的噪声和异常值，使数据更加可靠和可分析。
在特征提取阶段，需要从预处理后的数据中提取与故障有关的特征。
这些特征可以是统计量、频域分析结果、时频分析结果等。
通过特征提取，可以将原始数据转化为更具代表性和可分辨性的特征向量，为后续的故障诊断提供输入。
在故障诊断阶段，需要根据特征向量使用机器学习、数据挖掘和模式识别等方法来进行训练和建模。
通过将历史故障数据和相应的特征向量进行训练，可以建立故障分类模型或故障预测模型。
这些模型可以用于识别不同的故障模式，并根据模型对实时数据进行诊断和预测。
基于数据驱动的故障诊断方法的优点是可以自动化、高效和准确。
与传统的基于规则或经验的故障诊断方法相比，它可以更好地捕捉到故障模式和变化，并且可以根据实时数据和模型进行实时诊断和预测。
此外，该方法还可以处理大量的复杂和多变的故障数据，提高故障诊断的可靠性和效率。
然而，基于数据驱动的故障诊断方法也存在一些挑战和限制。
首先，数据采集和处理可能涉及大量的时间和资源。
其次，由于故障数据可能存在噪声和不完整性，建立准确的模型需要足够的训练数据和对数据质量的保证。
最后，模型的训练和更新可能需要专业的领域知识和数据科学技能。
总之，基于数据驱动的故障诊断方法是一种有效的方式来识别和解决设备或系统故障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2020年3月20日星期五
企业信息化系统结构
决策层
经营决策系统
产品策略
管理层
管理信息系统
生产计划
调度层 监控层
生产调度系统
调度指令
过程监控系统
控制层
系统优化
计算机控制系统
控制信息
生产过程
2020年3月20日星期五
关系数据库 实时数据库
企业信息化系统三层结构
ERP
Enterprise Resource Planning
奇异点，那么剩下的奇异点代表的就是系统发生的故障点。
1 2020年3月20日星期五
一个应用实例
利用改进的小波包分频算法进行挖掘机提升系统故障信号的 检测，并成功应用。
已知提升系统轴承因缺损而产生的振动频率为：84.6Hz（内 圈脱落）和58.10Hz（外圈脱落）。
从FFT频谱图可见主要频线为：213.91Hz、429.47Hz和 645.26Hz，它们分别是齿轮啮合频率及其2倍、3倍频率，是 齿轮正常运行时的典型频谱。这些频谱强烈淹没了轴承的故 障信息。
2020年3月20日星期五
基于数据驱动的系统监控
通过对工业过程数据的采集、预处理（滤波、校正等） 和分析（特征提取、模式分类等），监督生产过程的 运行状态，检测系统的故障信息、诊断故障原因，分 析和预测生产过程的动态趋势，从而达到减小产品质 量波动、保障系统可靠运行的目标，使生产系统始终 处于最佳运行状态。
1 2020年3月20日星期五
基于小波包的故障检测方法
2000 1000
0 -1000 -2000 -3000
0
60 50 40 30 20 10
0
0.2
0.4
时间/s
50
100
频率／Hz
2020年3月20日星期五
500 400 300 200 100
0.6
0.8
0
60
50
40 30 20 10
150
统计学习方法
支持向量机（SVM ）、Kernel学习等
人工智能方法
神经网络、粗糙集、模糊推理、专家系统等
1 2020年3月20日星期五
面向故障诊断的系统监控
基于小波分析的监控方法
利用小波变换进行监控和故障检测的思路： 在进行故障检测时，同时对系统的输入和被检测信号（系统
的输出或可能的状态变量）进行小波变换。 然后分析不同尺度下的信号的变换结果。 在被检测的信号的小波分析中剔除由于输入信号变化引起的
基基于于数数据据驱驱动动的的系系统统监监控控与与故故障障诊诊断断
Systห้องสมุดไป่ตู้m Monitoring and Fault Diagnosis Based on Data-driven
背景介绍与系统构成
系统监控的意义
现代化工业正朝着大规模、复杂化的方向发展，通 常包含高温、高压、易燃、易爆的生产过程，系统一 旦发生事故就会造成人员和财产的巨大损失。
1 2020年3月20日星期五
多元统计分析的应用背景
厂方有内在的需求：采用多变量统计分析技术对大量采集的测控数据和产 品质量数据进行分析。以便揭示过程的内在变化规律、趋势，为提高产品 质量提高有用信息，从而把数据资源优势转化为生产效益和产品质量优势。
客户对产品性能的定量要求也越来越严格。这就要求对许多过程变量和产 品性能指标进行分析、处理和监测。仅依靠分别对这些变量和指标逐一进 行单变量SPC分析，其结果往往不太可靠。
PCS
Process Control System
2020年3月20日星期五
企业资源计划
制造执行系统
系统监控与 故障诊断
过程控制系统
数据处理的需求
随着计算机测量与控制系统和各种智能化仪表在工业过程中 的广泛应用，大量的过程数据被采集并存储下来。但是这些 包含过程运行状态信息的数据往往没有被有效地利用，以至 出现了所谓的“数据很多，信息很少”的现象。
2020年3月20日星期五
监控系统组成结构
1 2020年3月20日星期五
监控与故障诊断系统
传感器 数据采集 数据预处理
显示
自学习
特征提取
集成监控系统
监控
诊断
报警
记录
2020年3月20日星期五
数据库、知识库维护
数
知
算
据
识
法
库
库
库
控制
1
监控分析方法
特征提取
时域特征 频域特征 时－频域特征 其它模型形式
2020年3月20日星期五
统计分析
时间序列图 控制图
标称概率图
相关分析
熵分析 信息增益分析
1
主要数据驱动方法
数字信号处理方法
谱分析、小波分析等
统计分析方法
主元分析（Principal Component Analysis, PCA）、偏最 小二乘（Partial Least Squares, PLS ）、Fisher判别分析、 CVA等
MES
Manufacturing Execution System
PCS
Process Control System
2020年3月20日星期五
企业资源计划 制造执行系统 过程控制系统
监控系统定位
ERP
Enterprise Resource Planning
MES
Manufacturing Execution System
系统监控有2层含义：
以保证主要设备乃至生产全过程的安全为目标：避免生产 事故、减少财产损失；
为保证产品质量为目标：减少产品质量波动、实现优质高 效。
2020年3月20日星期五
复杂工业系统
能源
付产品
原 料 生产过程
（离散、连续或间歇）
产品 废物
市场
公用工程
（气、液、固）
自动化设备
（仪表、PLC、DCS、FCS等）
0
200
400
600
800
1000
频率／Hz
50
100
频率／Hz
150
1
多元统计分析的应用背景
在现代流程工业中，随着测控技术的快速发展，人们已经能 够对越来越多的过程变量和产品质量指标进行测量；同时计 算机和数据库技术的普及，使工厂拥有了相当丰富的生产数 据资源。
工业过程，尤其是流程工业，在同一过程中的不同变量间往 往存在相互关联的关系。比如在精馏塔的操作中，进料组分 的变化会引起各塔板温度、塔顶和塔底组分等多个变量的变 化。从直观上看，这种多变量间的变化是错综复杂的。
造成这一现象的主要原因:
最初是由于工业控制计算机系统缺乏足够的计算能力和统一的数据存 储格式；
缺乏有效的分析算法和可利用的商业软件包； 如何利用这些数据的目的性不够明确。
随着工业计算机技术、现场总线技术的发展，相关的数据分 析理论的研究也取得到了长足的进步。因此，工业界已意识 到并且也已具备了相应的能力，必须将海量的数据变为有用 的信息，服务于生产安全和产品质量控制，以起到降低成本、 提高企业竞争力的作用。
