第一届（1994年）全国大学生电子设计竞赛题目题目一简易数控直流电源一、设计任务设计出有一定输出电压范围和功能的数控电源。
其原理示意图如下：二、设计要求1．基本要求（1）输出电压：范围0～＋9.9V，步进0.1V，纹波不大于10mV；（2）输出电流：500mA；（3）输出电压值由数码管显示；（4）由“＋”、“－”两键分别控制输出电压步进增减；（5）为实现上述几部件工作，自制一稳压直流电源，输出±15V，＋5V。
2．发挥部分（1）输出电压可预置在0～9.9V之间的任意一个值；（2）用自动扫描代替人工按键，实现输出电压变化（步进0.1V不变）；（3）扩展输出电压种类（比如三角波等）。
三、评分意见项目得分基本要求方案设计与论证、理论计算与分析、电路图30实际完成情况50总结报告20 发挥部分完成第一项 5完成第二项15完成第三项20题目二多路数据采集系统一、设计任务设计一个八路数据采集系统，系统原理框图如下：主控器能对50米以外的各路数据，通过串行传输线（实验中用1米线代替）进行采集的显示和显示。
具体设计任务是：（1）现场模拟信号产生器。
（2）八路数据采集器。
（3）主控器。
二、设计要求1．基本要求（1）现场模拟信号产生器：自制一正弦波信号发生器，利用可变电阻改变振荡频率，使频率在200Hz～2kHz范围变化，再经频率电压变换后输出相应1～5V直流电压（200Hz对应1V，2kHz对应5V）。
（2）八路数据采集器：数据采集器第1路输入自制1～5V直流电压，第2～7路分别输入来自直流源的5，4，3，2，1，0V直流电压（各路输入可由分压器产生，不要求精度），第8路备用。
将各路模拟信号分别转换成8位二进制数字信号，再经并/串变换电路，用串行码送入传输线路。
（3）主控器：主控器通过串行传输线路对各路数据进行采集和显示。
采集方式包括循环采集（即1路、2路……8路、……1路）和选择采集（任选一路）二种方式。
数控直流稳压电源的设计_毕业设计
延安大学西安创新学院本科毕业论文（设计）题目：数控直流稳压电源的设计专业：电子信息工程姓名：学号：指导教师：毕业时间：数控直流稳压电源的设计摘要：本设计针对对普通直流电源一般不可以调节或调节范围小的缺点设计出了一种可调节，宽调节范围的直流稳压电源。
该直流稳压电源系统以STC单片机公司的89C52RC单片机为核心，利用10位DA芯片TLC5615作为DA输出，由单片机由采样电阻对输出电压进行采样处理，采用C语言进行程序控制，输出0~9.9V，步进0.1V的精确稳压输出关键词：直流电流源；单片机；89C52RC；TLC5615High precision DC current source based on 51 MCUAbstract:For regular direct current voltage stabilizer accuracy is not high, and the adjusting range is small, we designed a direct voltage stabilizer with high precision and wide adjusting range. This system is based on the MCU of 89C52RC which product by STC. Using a chip TLC5615 which with 10 bit as DA output. By using the resister to process the output voltage. Use the C language to control the system. So that it can output 0~+9.9V, and stepping for 0.1V adjustment function.Key words: DC current;MCU;89C52RC;TLC5615目录1 引言 (1)2 设计原理 (1)3 单元电路的设计 (2)3.1DA的选择与论证 (2)3.2稳压输出方案选择与论证 (2)3.3显示模块的选择与论证 (3)3.4输入按键的选择与论证 (3)4 本系统核心器件简介 (3)4.1STC89C52单片机 (3)4.2TLC5615芯片 (4)4.3TLC431芯片 (5)4.4LM324芯片 (5)5 硬件电路设计 (6)5.1电源电路 (6)5.2DA输出电路 (6)5.3稳压输出电路 (7)5.4数码管显示电路 (7)5.5整体电路原理设计 (8)6 系统软件设计 (9)6.1主程序流程图 (9)6.2DA转换流程图 (9)7 系统调试与仿真 (10)7.1系统仿真 (10)7.2DA输出仿真： (11)7.3PCB制作 (12)7.4硬件调试 (14)7.5软件调试 (14)8 结束语 (15)参考文献 (17)致谢 (18)附录一程序清单 (19)1 引言当今社会人们极大的享受着电子设备带来的便利，但是任何电子设备都有一个共同的电路--电源电路。
简易数控可调稳压电源
简易数控可调稳压电源

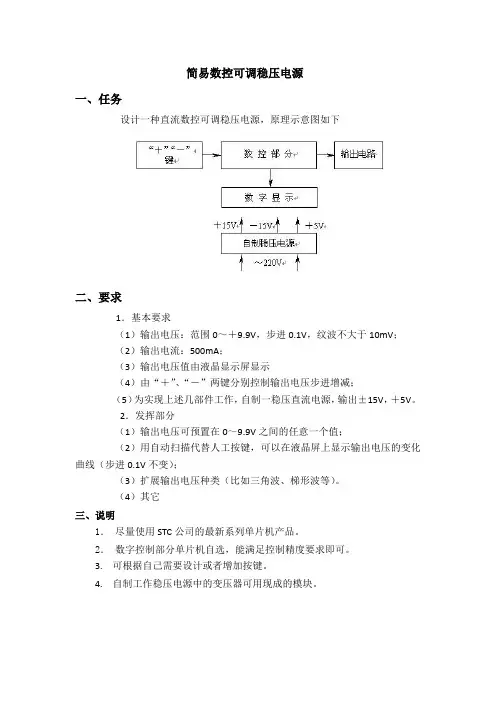

一、任务
设计一种直流数控可调稳压电源，原理示意图如下
二、要求
1．基本要求
（1）输出电压：范围0～＋9.9V，步进0.1V，纹波不大于10mV；
（2）输出电流：500mA；
（3）输出电压值由液晶显示屏显示
（4）由“＋”、“－”两键分别控制输出电压步进增减；
（5）为实现上述几部件工作，自制一稳压直流电源，输出±15V，＋5V。
2．发挥部分
（1）输出电压可预置在0～9.9V之间的任意一个值；
（2）用自动扫描代替人工按键，可以在液晶屏上显示输出电压的变化曲线（步进0.1V不变）；
（3）扩展输出电压种类（比如三角波、梯形波等）。
（4）其它
三、说明
1．尽量使用STC公司的最新系列单片机产品。
2．数字控制部分单片机自选，能满足控制精度要求即可。
3. 可根据自己需要设计或者增加按键。
4. 自制工作稳压电源中的变压器可用现成的模块。
四、评分标准。
精密整流电路、直流稳压电源、语音滤波器的设计
电子线路设计课程设计报告专业：电子信息工程班级：姓名：学号：指导老师：一、课题名称：精密整流电路二、实验目的1. 运用运算放大器实现半波整流和全波整流。
2. 掌握单向全波整流电路工作原理。
3. 掌握精密半波整流电路工作原理。
三、设计任务和要求1、任务：设计并组装精密整流电路2、条件：输入微弱的交流电压3、主要技术指标要求：得出半波精密整流电路和全波精密整流电路的波形4、设计要求（1）设计电路结构，选择合适的元器件，计算确定元件参数，画出实用原理电图。
（2）自拟试验方法、步骤及数据表格，提出测试所需仪器及元器件的规格、数量，交指导教师审核。
（3）批准后，进实验室进行组装、调试，并测试其主要性能参数。
四、单元电路设计，参数计算和元器件选择1.普通二极管整流存在的问题：Δ有死区电压Si管为0.5V，小信号时呈指数关系，见图(a) Uo=Ui－UD，即0<Ui<UD，二极管截止，U-o=0，故小信号整流(或称检波)误差答，甚至无法工作。
2.精密整流二极管电路Δ二极管D接在电压跟随器反馈支路中ΔD导通时，(开环增益)与上面普通二极管导通时Uo=Ui－UD相比，UD的影响减小到如果死区电压UD=0.5V，则，可见Ui’只要大于5μV使D导通，就有输出。
Δ工作原理分析见图(b)传输特性。
当Ui>0，Uo’>0，D通iL>0，Uo=Ui当Ui<0，Uo’<0，D止iL=0，Uo=0故选择IN4148二极管五、绘总体电路图，并说明电路工作原理1 . 半波整流二极管具有单向导电性，这在电子电路中应用非常广泛。
例如整流电路就是二极管的典型应用之一。
但由于二极管死区电压的存在，对于幅值小于死区电压的正弦信号来说，二极管将不导通，故起不到整流作用。
图 1.3.4所示的电路，就是一精密整流电路，它将毫伏级的正弦信号转换成半波输出。
图1.3.5 所示即为精密半波整流电路的输入输出电压特性。
简易数控直流电源设计
2. 直流稳压电源的设计
固定输出的直流稳压电源的构成。
220V~
变压器
整流
滤波
稳压
输出
输出可调的直流稳压电源的构成。
220V~
变压器
整流
滤波稳压Biblioteka 输出调节电路数字电路芯片需要+5V电源 D/A转换电路需要+15V和-15V电源 可调输出电源需要+15V输入电源
3、可逆计数器的工作原理及实现
4、LM317调节电压的产生
0~99个位 计数器
0~99十位 计数器
个位D/A转 换，权值为 0.1v，产生 0~0.9v电压
十位D/A转 换，权值为 1v，产生 0~9v电压
0~9.9v
加法器
减法器
LM317 -1.25v~8.65v
1.25v
LM317公共端的调节电压可以通过数/模(D/A)转换，将 数字量转换为模拟调节电压。
可逆计数器—可实现加法计数和减法计数的计数器。 可逆计数器实现芯片：74LS192。 74LS192—可预置的BCD/十进制加减计数器。
可逆计数器的实现
输出电压：范围0～+9.9V，步进0.1V。所以可逆计数 器的计数范围从0~99。
因为74LS192是0~9十进制计数器，所以需要两片 74LS192构成0~99十进制计数器。
共阳极数码管 共阴极数码管 h
三、参考文献
[1] 高吉祥。电子技术基础实验与课程设计。北京：电子工 业出版社，2019
[2] 彭介华。电子技术课程设计指导。北京：高等教育出版 社，2019
[3] 毕满清。电子技术实验与课程设计。北京：机械工业出 版社，2019
谢谢
DAC0832是8位的D/A转换芯片。能够与多数通用的微处 理器相接口，工作电源5~15V。
0-90v可调电源原理
0-90v可调电源原理
0-90V可调电源是一种能够输出电压在0V至90V之间可调的
电源。
其原理可以通过使用变压器、整流、滤波和稳压等技术实现。
首先，变压器用于将输入的交流电压转换为适合的较高或较低的交流电压。
通过调整变压器的输出端电压比例，可以实现对输出电压的范围调节。
然后，将变压器的输出接入整流电路。
整流电路将交流电转化为直流电。
常见的整流电路有单相整流桥和电容滤波器。
单相整流桥通过四个二极管将交流电转化为脉动的直流电，然后通过电容滤波器平滑输出。
接下来需使用稳压电路来保持输出电压的稳定性。
常见的稳压方法有线性稳压器和开关稳压器。
线性稳压器通过变阻器或电子元件来调节输出电压并消耗多余的功率。
开关稳压器通过开关工作的原理来调节输出电压，并且能够高效地利用输入功率。
最后，根据需要，可以添加过流保护、过热保护等保护电路来保护电源和负载。
总结起来，0-90V可调电源的原理是通过变压器将输入电压转
换为适当的交流电压，经过整流和滤波后转换为直流电，最后通过稳压电路调节输出电压并保护电源和负载。
基于单片机简易数控直流电压源的毕业设计
基于单片机简易数控直流电压源的毕业设计湖南工业大学本科生毕业设计I（2007届）本科生毕业设计简易数控电压源的设计 学院、系：电气与信息工程学院 专业：自 动 化 学 生 姓名：刘 慧 班级：自本0302班 学号 46030212 指导教师姓名：宋树祥 职称 讲师 最终评定成绩：湖南工业大学本科生毕业设计2007年6月II湖南工业大学本科生毕业设计湖南工业大学本科生毕业设计简易数控电压源的设计院（系）：电气与信息工程学院专业：自动化学号：46030212学生姓名：刘慧指导教师：宋树祥讲师2007年 6月I湖南工业大学本科生毕业设计摘要本设计以AT89S52单片机为核心控制芯片，实现数控直流电源功能的方案。
设计采用8位精度的DA转换器DAC0832、三端可调稳压器LM350和一个UA741运算放大器构成稳压源，实现了输出电压范围为＋1.4V～+9.9V，电压步进0.1V的数控稳压电源，最大纹波只有10mV，具有较高的精度与稳定性。
另外该方案只采用了5个按键实现输出电压的方便设定，具有设定值调整，微调（步进量0.1），粗调（步进量1）三种调整功能，显示部分我们采用了三位一体的数码管来显示输出电压值。
我们自行设计了 12V和5V电源为系统供电。
该电路的原理是通过MCU控制DA的输出电压大小，通过放大器放大，放大后的电压作为LM350的参考电压，真正的电压还是由电压模块LM350输出。
利用5个按钮调整电压、并且通过共阴极三位一体LED显示输出的电压值。
设计使用3三位一体数码管，可以显示三位数，一个小数位，比如可以显示5.90V，采用动态扫描驱动方式。
与传统的稳压电源相比具有操作方便，电源稳定性高以及其输出电压大小采用数码显示的特点。
关键词：数控，步进，三端可调稳压器I湖南工业大学本科生毕业设计ABSTRACTThe design is with the MCUAT89S52 for the core control chip,which carry out the project that the function of the number controls the direct current powersupply.Designed with the precision of eight DA converter DAC0832,three-adjustable regulators LM350 and a UA741 Operational Amplifiers constitute Regulators source, the output voltage range of +1.4 V ~ +9.9 V, 0.1V voltage step NC Regulators Power, it has with high precision and stability and only have the biggest ripple of 10 mV. Meanwhile, the program used only five keys to achieve the convenience of the output voltage setting ,with setting value adjustments. It has three kinds of adjustfunction,which can carry out micro-adjustment (Stepping volume 0.1)and the coarse adjustment (Stepping volume 1). The show part we have adopted a three-dimensional digital pipe to show the output voltage value. And we designed the 12V and 5V power supply system for electricity. The principle of that electric circuit was that the output voltage size which passes the MCU to control DA, passing the amplifier amplification, and the voltage is the reference voltage of the LM350. And the real voltage is still the LM350 outputs are from the voltage mold piece. Making use of five buttons to adjustment voltages, and pass the total cathode Christian Trinity LED to display the output's voltage .In this design I used 3 piece code tubes, which can show three position numbers, one of them is a fraction position. for example ,it can show a 5.90 Vs. In this design I adopt the scan to drive way is dynamic state sweep. With traditional steady press power supply to compare to have an operation convenience, the power supply stability high characteristics, its exportation electric voltage size adoption figures show.Keywords: Numerical Control, Stepping,Three-adjustable regulatorsII湖南工业大学本科生毕业设计目录第1章绪论 (1)1.1 研究背景及意义 (1)1.2 国内外研究状况 (1)1.3 课题研究方法 (2)第2章数控电压源的总体方案介绍 (3)2.1 数控电压源的方案论证 (3)2.1.1 方案一：采用单片机的数控电压源的设计 (3)2.1.2 方案二：采用调整管的双计数器的数控电压源的设计 (3)2.1.3 方案三：采用调整管的十进制计数器的数控电压源的设计 (4)2.2 数控电压源的方案比较 (5)2.2.1 数控部分的比较 (5)2.2.2 输出部分的比较 (5)2.2.3 显示部分的比较 (5)第3章数控电压源的工作原理 (6)3.1 整机电路框图 (6)3.2 工作原理 (6)3.2.1 DA转换电路工作原理 (6)3.2.2 电压调整电路工作原理 (7)3.2.3 数值计算 (8)第4章单元电路工作原理 (9)4.1 时钟电路 (9)4.1.1 时钟振荡电路图 (9)4.1.2 时钟信号的产生 (9)4.2 复位电路 (9)4.3 键盘接口电路 (10)4.3.1 键盘电路 (10)4.3.2 键盘电路工作原理 (10)4.4 显示接口电路 (11)III湖南工业大学本科生毕业设计4.4.1 显示电路原理 (11)4.4.2 LED显示方式 (12)4.4.3 显示电路原理图 (12)4.5 DA转换电路 (13)4.6 电源电路 (13)4.6.1 稳压器78L12和79L12 (13)4.6.2 电源电路原理图 (14)4.7 所用主要芯片 (14)4.7.1 单片机AT89S52 (14)4.7.2 芯片ADC0832 (15)4.7.3 LM350 (17)4.7.4 运放UA741 (18)第5章数控电压源的软件系统 (20)5.1 主程序 (20)5.2 子程序 (21)5.2.1 中断子程序 (21)5.2.2 显示子程序 (22)5.2.3 键扫子程序 (23)第6章电路的调试 (24)6.1 硬件的调试 (24)6.1.1 硬件调试过程 (24)6.1.2 电路数据的测试 (25)6.2 软件的调试 (26)第7章数控电压源的使用说明 (27)结论 (28)参考文献 (29)致谢 (30)附录1整机电路原理图 (31)附录2元器件清单 (32)IV湖南工业大学本科生毕业设计附录3源程序清单 (33)（1）主程序的源程序清单 (33)（2）外中断1子程序的源程序清单 (35)（3）显示子程序的源程序清单 (36)（4）键扫子程序的源程序清单 (37)（5）延时及启动0832子程序的源程序清单 (38)V湖南工业大学本科生毕业设计第1章绪论1.1 研究背景及意义数控直流电压源是电子技术常用的设备之一，广泛的应用于教学、科研等领域。
电子技术课程设计-竞赛试题1-数控直流稳压电源
电子技术课程设计
竞赛试题1 数控直流稳压电源设计
班级学号姓名得分
一、功能简述
运用所学的数字和模拟电子技术知识进行电路设计，设计出的直流电源要求输出电压为0-9.9V （降低要求为5-9.9V），步进电压为0.1V，纹波小于10mV,输出电流大于500mA,稳压系数小于0.2，直流电源内阻小于0.5Ω。
二、设计任务
1、设计一个数控直流稳压电源，输出电压范围为0-9.9V。
2、通过按键控制可逆计数器，实现数字的加减。
3、用2位LED数码管显示计数器的输出，显示值为对应的输出电压值。
4、通过DA转换将计数器输出的数字量转换为模拟量。
5、设计调整输出电路，使输出电压等指标满足题目的要求。
三、设计要求
1、在Multisim或Proteus软件平台上设计电路。
2、电路能够仿真实现设计任务要求的功能。
3、电路图符合规范，布局合理，连线整洁美观。
四、设计文档要求
1、基于Multisim或Proteus的设计文档。
2、基于Protel 99se的PCB设计文档。
3、设计报告Word文档。
六、参考电路。
