广东省深圳市宝安区2020-2021学年九年级上学期物理期末模拟试卷
广东省深圳市宝安区2020-2021学年九年级上学期物理期末模拟试卷一、单选题（共16题；共24分）1.下列现象能说明分子做无规则运动的是（）A. 清晨湖面上雾气腾腾B. 百花绽放时花香四溢C. 汽车驶过后尘土飞D. 寒冬腊月里大雪纷飞2.图甲为某可调亮度台灯，图乙为其用于调光的电位器结构图。
a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连。
转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度。
下列分析正确的是( )A. 电位器与灯泡并联B. 电位器是通过改变接入电路中电阻丝的长度来改变灯泡C. 若只将a、c接入电路，顺时针转动旋钮时灯泡变亮D. 若只将b、c接入电路，顺时针转动旋钮时灯泡交暗3.张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是（）A. 当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1AB. 将甲、乙两导体并联后接到电压为3V的电源上时，干路中的电流为0.9AC. 通过导体甲的电流与其两端的电压成正比D. 导体甲的电阻大于导体乙的电阻4.如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行电路故障检测，测量结果如表所示。
假设导线连接良好，电路只有一处故障。
则电路中的故障是（）A. 开关S断路B. 小灯泡L断路C. 滑动变阻器R短路D. 滑动变阻器R断路5.2020年6月23日，长征三号乙运载火箭搭载着北斗三号最后一颗全球组网卫星成功发射，标志着我国全面完成北斗全球卫星导航系统星座部署，下列说法正确的是（）A. 燃料燃烧时，将化学能转化为内能B. 卫星上的太阳能电池板将太阳能转化为内能C. 火箭升空用的燃料使用液态氢，主要是因为清洁无污染D. 火箭升空时是动能转化为机械能6.如图甲所示，闭合开关，两灯泡均正常发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（）A. 1.2A，1.2AB. 0.3A，0.3AC. 1.2A，0.3AD. 1.5A，0.3A7.LED灯是一种高效的节能光源，其核心元件是发光二极管.发光二极管的主要材料是（）A. 绝缘体B. 导体C. 半导体D. 超导体8.在下图所示的电路中，闭合电键S，两个灯泡均不亮，电流表无示数，两个电压表的示数相等且等于电源电压，则电路故障可能是（）A. L1断路B. L2断路C. L1短路D. L2短路9.如图所示的四个实例中，主要是利用热传递方式改变物体内能的是（）A. 锯木头锯条发热B. 划火柴点火C. 烧水时水温升高D. 铁丝来回弯折温度升高10.水的比热容较大，下列做法中不是利用这一特性的是（）A. 炎热的夏天，在室内地上洒水打开窗户过一会儿感到凉爽B. 用水做内燃机的冷却液C. 在城市里修建人工湖，除了美化环境外，还能调节周围的气温D. 供暖系统使用热水循环供暖11.关于热机的效率，下列说法正确的是（）A. 在做功同样多的情况下，热机的效率越高消耗的燃料越多B. 一般情况下柴油机的效率比汽油机的高C. 热机的效率越高说明做功越快D. 热机损失的能量中，废气带走的能量较少，主要是由于机械摩擦损失的12.如图所示，用丝绸摩擦过的玻璃棒a去接触不带电的验电器金属球b后，验电器的两片金属箔张开，则下列说法正确的是（）A. 用丝绸摩擦过的玻璃棒带负电荷B. 丝绸与玻璃棒a摩擦过程中创造出了新电荷C. a、b接触时，a上的一些电子转移到b上，瞬时电流方向b→aD. 验电器的两片金属箔张开时，金属箔都带正电荷13.如图甲所示电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则电阻R1和R2两端的电压分别为（）A. 1.2V 6VB. 6V 1.2VC. 1.2V 4.8VD. 4.8V 1.2V14.如图所示为内燃机四冲程工作示意图，下列说法正确的是（）A. 一个工作循环的正确顺序是：甲乙丙丁B. 乙图冲程能获得动力C. 丁图冲程有明显机械能转化为内能的过程D. 丙图冲程存在化学能转化为内能的过程15.某单位保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会发光，表明门都关上了。
下面几个电路图中符合要求的是（）A. B. C. D.16.如图所示的电路中，电源电压和灯泡电阻都不变，闭合开关S，滑动变阻器的滑片P由滑动变阻器左端向右滑动到其中点的过程中，下列判断正确的是（）A. 电流表示数变小，电压表示数不变，灯泡亮度不变B. 电流表示数变大，电压表示数不变，灯泡亮度不变C. 电流表示数变大，电压表示数变小，灯泡亮度变暗D. 电压表与电流表示数的比值变大二、作图题（共2题；共4分）17.如图所示为一款小太阳取暖器，有多角度摇摆送暖、倾倒断电等功能。
取暖器正常放置时开关S是闭合的，再分别闭台开关S1、S2，电动机和发热体分别开始工作，从而摇摆送暖，当正在工作的取暖器倾斜30℃以上时开关S自动断开，发热体和电动机同时停止工作。
请根据上述情况画出取暖器的电路图。
（发热体用电阻符号表示）18.在图所示电路的○里填上适当的电表符号，使两灯串联。
三、实验探究题（共2题；共12分）19.在“探究串联电路的电压规律”时，小明同学设计了如图所示的电路｡（1）开关闭合后，电压表测灯________两端的电压；（2）为了测量BC两点间的电压，小明将电压表接A点的线改接到C点，闭合开关后，发现_________（填选项字母序号）；A.电压表无示数B.示数超过电压表量程C.电压表指针反转（3）为测两灯的总电压，只需改动一根导线，请在图中要改动的导线上打“×”.（4）排除故障后，小明完成了实验，并把数据记录在下表中｡分析实验数据得出两个实验结论：①串联电路两端的总电压________各部分电路两端电压之和；②串联电路中，各部分电路两端电压相等；（5）实验结束后小明和小华互相交流，小华指出结论②是错误的，造成结论错误的原因是________，另外，小明的实验在设计方案上还存在另一个不足之处是________。
20.为测量额定电压为“3V”的小灯泡发光时的电阻，小程连接了如图所示的电路，其中电源电压恒定为6V。
（1）小程合理地连接好电路，闭合开关，发现小灯泡不亮，但电流表、电压表示数都不为零，接下来他应进行的操作是______；A.检查灯泡是否断路B.检查灯泡是否短路C.检查开关是否接触良好D.移动滑动变阻器的滑片（2）下表为小程记录的实验数据：小程在测量第一组数据后再测量第二组数据时，滑动变阻器的滑片P应向________端滑动（选填“左"或“右”）。
老师发现小程测量的数据中有一组明显有误，则错误的一组是：________（选填序号“1”"、“2"、“3”或“4”）；（3）在完成以上实验后，小程还想测量另一个额定电压为3.8V的小灯泡的额定功率，但该电压表“0-15V"量程已损坏，只有“0-3V”量程可用，只更换小灯泡，其他器材不变。
请设计出完成该实验的电路图并画在虚线框中。
四、计算题（共2题；共14分）21.2020年是全面建成小康社会目标实现之年，乡亲们淘汰了柴炉，改用了清洁干净的液化天然气炉。
（1）将2kg初温为20℃的一壶水恰好加热到100℃，需要吸收多少热量？（2）若液化天然气炉完全燃烧天然气放出的热量有40%被水吸收，烧开这壶水需要燃烧多少立方米天然气？（天然气热值为4.2×107J/m3，水的比热容为4.2×103J/(kg⋅℃)）22.小明观察到高速公路进出口处设有测量货车重力的检测装置，他利用学过的物理知识设计了一套测量货车重力的模拟装置，其工作原理如图甲所示。
OAB为水平杠杆，OB长1m，O为支点，OA∶AB=1∶4，平板上物体所受重力大小通过电流表读数显示。
已知定值电阻R0的阻值为10Ω，压力传感器R固定放置，R 的阻值随所受压力F变化的关系如图乙所示。
平板、压杆和杠杆的质量均忽略不计。
（1）当电池组电压U0＝12V，平板上物体所受重力分别是80N和100N时，闭合开关S，分别求出电流表的读数；（2）电池组用久后电压变小为U1，这时平板上物体重100N时，电流表读数为0.3A，求U1的大小；（3）在第(2)问情况中，电池组电压大小为U1，要求平板上重为100N的物体对应的电流表读数和电池组电压U0＝12V的情况下相同，小明采取了两种解决办法：①其它条件不变，只更换电阻R0，试求出更换后的R0′的大小。
②其它条件不变，只水平调节杠杆上触点A的位置，试判断并计算触点A应向哪个方向移动？移动多少厘米？五、综合题（共1题；共6分）23.阅读短文，回答问题。
热岛效应热岛效应，指由于人为原因，改变了城市地表的局部温度，湿度、空气对流等因素，进而引起的城市小气候变化现象。
该现象属于城市气候最明显的特征之一。
由于城市化的速度加快，城市建筑群密集、柏油路和水泥路面比郊区的土壤、植被具有更大的吸热率和更小的比热容，使得相同的日照情况下，城市地区升温较快，并向四周和大气中大量辐射，造成了同一时间城区气温普遍高于周围的郊区气温，高温的城区处于低温的郊区包围之中，如同汪洋大海中的岛屿，人们把这种现象称之为城市“热岛效应”。
在“热岛效应”的作用下，城市中每个地方的温度并不一样，而是呈现出一个个闭合的高温中心。
在这些高温区内，空气密度小，气压低，容易产生气旋式上升气流，使得周围各种废气和化学有害气体不断对高温区进行补充。
在这些有害气体作用下，高温区的居民极易患上呼吸系统或神经系统疾病。
（1）减弱热岛效应的措施之一：保护并增大城区的绿地、水体面积，多植树，城区的水体、绿地对减弱夏季城市热岛效应起着十分可观的作用，这主要是利用了水的________的特性。
（2）减弱热岛效应的措施之二：人工蒸发补偿，解决城市大气热污染的首要办法是增大蒸发量，受城市安装条件的限制，采用喷雾系统是一种高效且经济的办法，这是利用了水________(填物态变化名称)有________(选填“吸热"或“放热”)的作用。
（3）研究表明，现在城市机动车保有量越来越大，机动车也是造成热岛效应因素之一：以四冲程发动机小车为例，回答下列问题：①四冲程汽油机在工作过程中，实现机械能转化为内能的是________；②在紧急刹车时，刹车片会发烫，这是通过________的方式增加物体的内能；③某品牌汽车的百公里油耗为8L，则此汽车行驶100km时汽油完全燃烧放出的热量为________J。
(已知汽油的密度为0.75×103kg/m3，热值为4.6×107J/kg)参考答案一、单选题1. B2. B3. D4. B5. A6. C7. C8. A9. C 10. A 11. B 12. D 13. D14. C 15. A 16. B二、作图题17. 解：如图所示：18. 解：如图所示：三、实验探究题19. （1）L1（2）C（3）（4）等于（5）实验所用灯泡的规格相同；实验次数太少20. （1）D（2）右；3（3）四、计算题21. （1）解：水吸收的热量Q吸=c水m水(t-t0)=4.2×103J/(kg·℃)×2kg×(100℃-20℃)=6.72×105J 答：水需要吸收6.72×105J热量（2）解：天然气放出的热量Q放= Q吸η=6.72×105J40%=1.68×106J需要天然气的体积V=Q放q= 1.68×106J4.2×107J/m3=0.04m3答：烧开这壶水需要燃烧0.04m3天然气22. （1）解：由杠杆平衡条件可知，当F A1＝80N，F A2＝100N 时F A1·OA＝F B1·OB80N·OA＝F B1·OBF A2·OA＝F B2·OB100N·OA＝F B2·OB由题意可知OA∶AB=1∶4OA∶OB=1∶5解得F B1＝16N，F B2＝20N由R的阻值随所受压力F变化关系图象得R1＝30Ω、R2＝20Ω由欧姆定律得I1=U0R总1=U0R1+R0=12V30Ω+10Ω=0.3AI2=U0R总2=U0R2+R0=12V20Ω+10Ω=0.4A答：平板上物体所受重力分别是80N和100N时，闭合开关S，电流表的示数分别为0.3A和0.4A （2）解：U1的大小U1=IR总2=I0(R2＋R0)＝0.3A×(20Ω+10Ω)=9V答：U1的大小是9V（3）解：①其它条件不变，只更换电阻R0为R0′，由题意得U1=I2R总2′=I2(R2＋R0′)9V=0.4A×(20Ω+R0′)解得R0′＝2.5Ω②其它条件不变，只向左调节A触点Lcm，压力传感器阻值为R3U1=I2R总3=I2(R3＋R0)9V=0.4A×(R3＋10Ω)解得R3＝12.5Ω从图象可知F B3＝23N，由杠杆平衡条件F B3·OB＝F A2·(OA＋L)23N×1m＝100N×( 1×1m＋L)5解得L＝3cm答：①其它条件不变，只更换电阻R0，更换后的R0′的大小是2.5Ω；②其它条件不变，只水平调节杠杆上触点A的位置，触点A应向左移动，移动3厘米。
2020-2021学年广东省深圳市宝安区九年级(上)期末物理试卷
宝安区2020—2021学年第一学期期末调研测试卷九年级物理2021.1本试卷共6页，20题，满分70分，物理+化学（合卷）考试用时共100分钟．注意事项：1．答卷前，考生务必将自己的学校、班级、姓名和考号填涂在答题卡上，并在指定区域贴好条形码．2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑．如需改动，用橡皮擦干净后再选涂其它答案标号．答案不能答在试卷上．3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上．4．考生必须保证答题卡的整洁．考试结束后，将答题卡交回．一、单选题（本题共10小题，每小题2分，共20分）1．如图为一个配有活塞的厚玻璃筒，当用力迅速下压活塞，关于玻璃筒内密封气体的变化情况，下列说法正确的是（）A．气体内能增加B．气体对活塞做了功C．气体内能转化为活塞动能D．气体分子热运动剧烈程度减小2．2020年11月24日，中国在文昌航天发射场，用长征五号运载火箭成功发射“嫦娥五号”月球探测器，并顺利将探测器送入预定轨道．下列说法正确的是（）A．火箭加速升空时，将动能转化为重力势能B．探测器上的太阳能电池板将太阳能转化为机械能C．火箭选用氢作燃料是因为氢气的热值大D．火箭发动机的效率可以达到100%3．用两根绝缘细线，分别将甲、乙两个大小相同的轻质小球悬挂起来，静止后将乙球慢慢靠近甲球，会出现如图所示的情形，下列说法正确的是（）A．甲、乙两球均带正电B．若甲带正电，乙一定带负电C．若甲带负电，乙一定带正电D．若甲带负电，乙可能不带电4．如图所示，甲、乙均为能正常工作的常用电表，闭合开关S后，L1、L2都能正常发光，下列说法中正确的是（）A．甲、乙两表可能都是电流表B．甲、乙两表可能都是电压表C．L1、L2一定是并联在电路中的D．甲一定是电压表，乙一定是电流表5．如图所示，电源电压为3V 保持不变．闭合开关，电压表示数为2V ．已知通过1R 、2R 的电流分别为1I 、2I ，1R 、2R 两端的电压分别为1U 、2U ，下列说法中正确的是（）A ．12:2:1I I =B ．12:1:1U U =C ．12:2:1R R =D ．12:1:2U U =6．小明家的保险箱需通过“密码+指纹”两次识别成功才能开锁．第一次识别成功时S 1闭合，发声器○S 发出声音，但不开锁；第二次识别成功时S 2闭合，有电流通过电动机○M ，开锁成功．下列电路设计符合要求的是（）7．如图，电源电压不变，L 1、L 2两灯泡的规格相同．闭合开关，当滑动变阻器的滑片P 都从右端向中点滑动过程中，关于两灯的实际功率（不计温度的影响），下列说法正确的是（）A ．L1的实际功率始终比L 2小B ．L 1的实际功率始终比L 2大C ．L 1、L 2的实际功率相等D ．L 1、L 2的实际功率都变小8．如图所示是探究焦耳定律的装置．两个透明容器中密闭着等量的空气，U 形管中液面的高度的变化反映密闭空气温度的变化，电阻丝的电阻123R R R ==．通电一定时间后，通过1R 、2R 的电流分别为1I 、2I ，下列说法正确的是（）A ．12I I =，A 管中的液面较高B ．12I I >，A 管中的液面较高C ．该实验装置是为了探究电流产生的热量与电阻的关系D ．该实验是利用U 形管中液体的热胀冷缩来反映电阻丝放出热量的多少9．如图，下列有关生活用电的说法正确的是（）A ．图甲，若保险盒内熔丝熔断后，可以用铜丝或者铁丝代替B ．图乙，试电笔在使用过程中手不能触碰笔尾金属体C ．图丙，三脚插头中接外壳的那个“脚”较长，目的是将用电器金属外壳先接地D ．图丁，该电能表表盘上的示数表示该户截止目前消耗的总电能为9316kW h ⋅10．如图，以塑料管为连接轴将两个玩具的电动机甲和乙连接起来，使其可同时转动，电动机甲连接一个小灯泡，电动机乙连接电源，闭合开关后，下列说法中正确的是（）A ．小灯泡不发光，因为小灯泡未与电源连接B ．甲的工作原理是电磁感应C ．乙的工作原理是电磁感应D ．甲工作时，电能转化为机械能二、双选题（有错选不得分、有漏选得1分，本题共5小题，每小题3分，共15分）11．小明同学用酒精灯对冰块加热，研究冰的熔化现象．图中甲乙两条图线中的一条是他依据实验数据绘制而成．下列分析正确的是（）[已知0.1kg m =冰，()34.210J/kg c =⨯⋅水℃，()32.110J/kg c =⨯⋅冰℃]A ．小明绘制的是乙图线B ．0~1min 内冰块吸收的热量为32.110J ⨯C ．1~3min 内温度不变，说明冰块没有吸收热量D ．0~1min 内冰块吸收的热量等于3~4min 内水吸收的热量12．有一个看不见内部情况的小盒（如图甲），盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都灭．图乙中，符合要求的电路图是（）13．用如图所示电路探究电流与电压的关系．为了改变定值电阻R 两端电压，下列方案可行的是（）A ．多节电池并联接入MNB ．电池与滑动变阻器串联接入MNC ．电池与滑动变阻器并联接入MND ．电池先后与不同定值电阻R '串联接入MN14．如图1所示是电阻甲和乙的I U -图象，下列说法正确的是（）A ．电阻甲和乙均为定值电阻B ．当通过电阻甲乙的电流均为0.5A 时，电阻甲和乙的阻值相等C ．如图2所示，闭合开关，当电路电流为0.2A 时，电路总电压为3VD ．如图3所示，闭合开关，当电源电压为2.5V 时，电路中的总电流为0.5A15．如图甲所示是在“新冠”疫情期间常用的一种门式红外线测温仪．它的电路原理如图乙所示，左边电源电压恒为9V ，0R 是阻值为10Ω的定值电阻，1R 是热敏电阻，具阻值会随着温度的变化而变化．当人体体温高于37.3℃时，红灯亮发出报警．1R 随人体温度辐射的红外线变化关系如下表所示，下列说法正确的是（）温度/t ℃3536.53737.5383940电阻1/R Ω20171615141210A ．电路中0R 的作用是保护电路B ．从测温仪前面通过的人体温越高，电流表的示数越小C ．当通过测温仪的人体温是36.5℃时，电流表的示数约为0.53AD ．当电流表示数显示0.36A 时，测温仪红灯亮发出报警三、实验题（本题共2小题，每空1分、电路图2分，共14分）16．（7分）有两个阻值未知的定值电阻12R R 、．甲乙丙（1）小明先用图甲所示的实验电路测量1R 的阻值．请你用笔画线代替导线，帮助小明将图甲中的实物图连接完整（连线不得交叉）．①闭合开关前，应将滑动变阻器的滑片P 移动到________（选填“A ”或“B ”）端．②连接电路后，闭合开关，小明发现无论怎样移动滑动变阻器的滑片，两电表均无示数，其原因可能是________（填字母）．A ．1R 短路B ．1R 断路C ．滑动变阻器短路D ．滑动变阻器断路③小明排除故障后，闭合开关，移动滑片P ，当电压表示数为1.2V 时，电流表示数如图乙所示，为________A ；则1R 阻值为________Ω．④整理器材，结束实验．以上实验过程的不足之处是：_______________________．（2）完成上述实验后，小明继续测量另一个未知电阻2R 的阻值，可在连接电路时，发现电压表和滑动变阻器都已经损坏．经过思考，小明用刚才已测得的定值电阻1R 及原来剩下的器材，再向老师要了一个开关S 1，设计实验电路图如图丙所示．实验步骤如下：①只闭合开关S ，记录下电流表的示数1I ；②再闭合开关S 1，记录下电流表的示数I ；③未知电阻的表达式：2R =________（用所测得已知量的符号表达）．17．（7分）小明在“测量灯泡的额定功率”实验中，选用的小灯泡标有“2.5V ”字样．（1）根据如图甲所示的实物图在虚线框内画出对应的电路图；（2）将滑动变阻器移到最大阻值处后闭合开关，小明发现小灯泡没有发光，但电流表有示数，接下来应进行的操作是________（填字母）．A ．更换小灯泡B ．检查电流表量程是否合适C ．移动滑动变阻器滑片D ．检查电压表是否断路（3）实验时，电压表的示数如图乙所示，则应将滑片向________（选填“A ”或“B ”）端移到某一位置，使小灯泡正常工作．若正常工作时电流表示数为0.3A ，则小灯泡的额定功率为________W ．（4）同组的小红同学认为：不一定要电压等于2.5V 时才能求额定功率，她通过如下计算求出了灯泡的额定功率：/ 1.9V/0.25A 7.6R U I ===Ω，()22/ 2.5V /7.60.82W P U R ==Ω额额≈．你认为小红的做法是否正确？________（选填“是”或“否”），理由是_______________________．四、计算题（共2小题，15分）18．（7分）华为在2020年10月22日晚举办的全球同步直播新品发布会上，发布了旗舰产品Mate系列的最新版本Mate40系列新品．Mate40不仅采用4200mAh超大容量电池，并且采用“超级快充”技术，不到半小时可把电池充达一半以上，极大方便了人们的使用．已知该电池的部分参数如下表所示．电池名称锂离子电池电压 3.7V容量4200mAh（1）电池容量，是________与通电时间的乘积的结果．（2）求Mate40电池充满电储存的电能为多少J？（3）“超级快充”以最高输出40W的充电功率给电池充电，假设充电效率 （储蓄的电能与充电器消耗的电能之比）为90%，选用快速充电器将电池从零到充满需要的时间为多少？19．（8分）如图是多功能汤锅加热的测试电路图，使用时通过旋钮开关（虚线圆圈部分）可实现保温、慢炖、快炖三种功能的切换，且保温、慢炖、快炖状态的加热功率依次增大．已知四个发热电阻的阻值相等，电源电压为220V，快炖状态的功率为1100W，求：（1）发热电阻R的阻值．（2）慢炖时的功率是多少？（3）若不计热量损失，使用快炖功能加热，使1.1kg的水从20℃升高到100℃，需要多长时间？五、综合分析题（每空1分，共6分）20．如图甲是一种测量小汽车油箱内油量装置的示意图，而图乙是另一种测量小汽车油箱内油量装置的原理图，图乙中压力传感器R的电阻会随所受压力大小发生变化．（1）由图甲可知，该油量表是由________表（选填“电压”或“电流”）改装而成的．当汽车在高会________（选填“变大”“变小”或“不变”），速公路上远距离行驶时，电路中的总电阻R总定值电阻R'两端的电压会________（选填“变大”“变小”或“不变”）．（2）图乙中油箱位于压力传感器上，电源电压为6V，压力传感器R在一定范围内的电阻与所受压力的关系如下表所示：压力/F N050100150200250300…压敏电阻值/RΩ500380310245200170150…当油箱和汽油总重为300N时，压敏电阻R的阻值为________Ω，此时电路中的电流为________A．（3）图乙所示的电路有设计上的不足，请提出你的改进意见：_______________________．深圳市宝安区2020-2021学年度第一学期期末考试九年级物理学科试题参考答案一、单选题（本题共10小题，每题2分，共20分）题号12345678910答案ACDCCAABCB二、双选题（有错选不得分、有漏选得1分，本题共5小题、每题3分，共15分）题号1112131415答案ADACBDBCAD三、实验题（本大题共2小题，每空1分，画图2分，共14分）16．（1）①B ；②D ；③0.24A ；5；④单次测量，没有求平均值，结果存在误差；（2）111I R I I -17．（1）（2）C ；（3）A ；0.75；（4）否，灯泡的电阻随温度增大而增大化，当灯泡两端电压不同时，灯丝的温度不同，灯丝的电阻不同，因此小红的做法不正确。

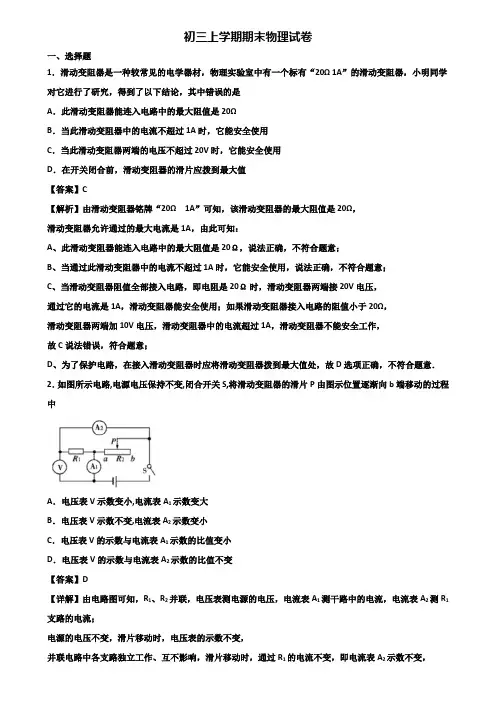

★试卷3套精选★深圳市2021届九年级上学期物理期末联考试题
初三上学期期末物理试卷一、选择题1．滑动变阻器是一种较常见的电学器材，物理实验室中有一个标有“20Ω 1A”的滑动变阻器，小明同学对它进行了研究，得到了以下结论，其中错误的是A．此滑动变阻器能连入电路中的最大阻值是20ΩB．当此滑动变阻器中的电流不超过1A时，它能安全使用C．当此滑动变阻器两端的电压不超过20V时，它能安全使用D．在开关闭合前，滑动变阻器的滑片应拨到最大值【答案】C【解析】由滑动变阻器铭牌“20Ω 1A”可知，该滑动变阻器的最大阻值是20Ω，滑动变阻器允许通过的最大电流是1A，由此可知：A、此滑动变阻器能连入电路中的最大阻值是20Ω，说法正确，不符合题意；B、当通过此滑动变阻器中的电流不超过1A时，它能安全使用，说法正确，不符合题意；C、当滑动变阻器阻值全部接入电路，即电阻是20Ω时，滑动变阻器两端接20V电压，通过它的电流是1A，滑动变阻器能安全使用；如果滑动变阻器接入电路的阻值小于20Ω，滑动变阻器两端加10V电压，滑动变阻器中的电流超过1A，滑动变阻器不能安全工作，故C说法错误，符合题意；D、为了保护电路，在接入滑动变阻器时应将滑动变阻器拨到最大值处，故D选项正确，不符合题意．2．如图所示电路,电源电压保持不变,闭合开关S,将滑动变阻器的滑片P由图示位置逐渐向b端移动的过程中A．电压表V示数变小,电流表A1示数变大B．电压表V示数不变,电流表A2示数变小C．电压表V的示数与电流表A1示数的比值变小D．电压表V的示数与电流表A2示数的比值不变【答案】D【详解】由电路图可知，R1、R2并联，电压表测电源的电压，电流表A1测干路中的电流，电流表A2测R1支路的电流；电源的电压不变，滑片移动时，电压表的示数不变，并联电路中各支路独立工作、互不影响，滑片移动时，通过R1的电流不变，即电流表A2示数不变，当滑动变阻器的滑片P向b端移动时，R2接入电路中的电阻变大，由I=UR可知，通过R2支路的电流变小，并联电路中干路电流等于各支路电流之和，干路总电流变小，即电流表A1的示数变小．A．由以上分析知，电压表V示数不变,电流表A1示数变小，故A不符合题意；B．由以上分析知，电压表V示数不变，电流表A2示数不变，故B不符合题意；C．电压表V示数不变，电流表A1示数变小，则电压表V示数与电流表A1示数的比值变大，故C不符合题意；D．电压表V示数不变，电流表A2示数不变，则电压表V示数与电流表A2示数的比值不变，故D符合题意．3．如图所示，验电器甲带正电，乙不带电，现用带有绝缘手柄的金属棒把甲和乙连接起来，发现甲金属箔张角变小，乙金属箔张开，则下列说法不正确的是( )A．验电器金属箔张开是因为它们带同种电荷B．金属棒中瞬间电流的方向从甲流向乙C．正电荷从甲移到乙，所以两个验电器都带正电荷D．利用此装置不能得到持续的电流【答案】C【详解】A．同种电荷相互排斥，所以验电器金属箔张开是因为它们带了同种电荷。
2020-2021学年度广东省深圳市九年级上学期物理期末预测题
2020-2021学年第一学期期末考试预测题一、单项选择题（每个2分，共40分）1.图为注射器，小芳迅速向上拉动活塞，注射器内密封的气体温度降低，此过程关于密封气体正确的是（）A.内能增加B.分子热运动的剧烈程度增加C.气体对外做功D.活塞的机械能部分转化成了气体的内能2.小明妈妈在家用青菜腌制咸菜，，小明发现需要好几天的时间菜才能人味，而炒菜时使之具有相同的咸味仅需几分钟，其主要原因是（）A.炒菜时盐多些，盐分子容易进入青菜中B.炒菜时菜分子间有空隙，盐分子易进入C.炒荣时盐分子间有相互作用的斥力D.炒菜时温度高，分子热运动加剧，扩散加快3.将灯泡L和小电动机M接入如图所示的电路中，下列说法中正确的是（）A.开关S1只控制灯泡LB.开关S2只控制灯泡LC.先闭合S1，再闭合S2时，灯泡L短路D.同时闭合S1、S2，灯泡L和电动机M并联4.高层建筑的墙体中有三根绞在一起的电线，可以用如图乙所示的“测量仪”把它们区分开。
小华将A、B连在一起时，小明将“测量仪”连接在X、Z两端，灯泡发光；小华将B、C连在一起时，小明将“测量仪”连在X、Y两端，灯泡发光。
则（）A．A和Y是同一根电线，B和Z是同一根电线B．B和Z是同一根电线，C和Y是同一根电线C．A和Y是同一根电线，B和X是同一根电线D．B和X是同一根电线，C和Y是同一根电线5.如图所示，电源电压不变，闭合开关后各元件都正常工作，当滑片P向右移动时，下列说法正确的是（）A．电流表A1的示数变小，电压表的示数变大B．电压表与电流表A2的示数之比变大C．电流表A2与电流表A1的示数之差变大D．电压表与电流表A1的示数之比变小6.下面的现象与微观解释正确的是（）A.一个带正电的物体吸引轻小物体，则轻小物体一定带负电B.摩擦起电创造出正、负电荷C.固体很难压缩，说明固体分子没有间隙D.腌制鸭蛋，盐分子能进入蛋中，说明盐分子都在不停地做无规则运动7.如下左图所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右移动，电表的变化情况是（）A.电压表和电流表示数都变小B.电压表和电流表示数都变大C.电压表示数变大，电流表示数变小D.电压表示数变小，电流表示数变大8.如图所示，验电器箔片闭合。
2020-2021学年第一学期期末考试初三年级物理试卷(后附答案)
1.2.3.4.5.一、选择题（每小题2分，共20分）下列关于水的描述正确的是（ ）A．一杯水比半杯水的比热容大 B．0℃的水没有内能C．沸水含有的热量比冷水的多 D．0℃的水分子间存在引力和斥力电池作为一种可移动电源，生活中应用十分广泛．常见的电池有干电池、锂电池、太阳能电池等．目前，硅是制作太阳能电池的主要材料之一，硅是一种（ ）A．导体 B．绝缘体 C．半导体 D．超导体下列过程中，将内能转化为机械能的是（ ）A．从滑梯上滑下时臀部发热 B．电热水壶烧水C．内燃机的做功冲程 D．电风扇转动最早发现电流磁效应的物理学家是（ ）A．奥斯特 B．安培 C．焦耳 D．法拉第在如图所示的电路中，电源电压保持不变．当开关S由断开到闭合时（ ）A．电压表V示数变大B．电压表V示数变小C．电压表V示数与电流表A示数的乘积不变D．电压表V示数与电流表A示数的比值变小2020-2021学年第一学期期末考试初三年级物理试卷6. 7. 8. 9.小明总是随手关闭家里不必要使用的电灯等家用电器．每多关闭一个家用电器，家庭电路里变大的物理量是（ ）A．总电阻 B．总电流 C．总电压 D．总功率一根铝导线的电阻为R，要使连入电路中的导线电阻增大，可采用的措施是（ ）A．将其对折连入电路B．将其拉长连入电路C．用长度、横截面积相同的铜导线代替铝导线D．减小导线两端电压如图所示的家庭电路中，连接错误的元件是（ ）A．开关 B．两孔插座 C．电灯 D．三孔插座如图所示是一种温度自动报警器的原理图．制作水银温度计时，在玻璃管的两端分别封入一段金属丝．电池的两极分别与金属丝相连，当温度达到与电池正极相连的金属丝下端所指的温度时，电铃就响起来，发出报警信号．下列说法正确的是（ ）A．温度计中的水银是绝缘体 B．温度降低到到74℃以下，电铃响C．电铃响时，电磁铁右端是N极D．电铃响且滑片P向左移动时，电磁铁磁性减弱10.11.12.13.14.如图所示电路，电源电压不变，R是定值电阻．当将一个“6V 3W”的小灯泡L1接在a、b两点间时，小灯泡正常发光；若换接一个“3V 1.5W”的小灯泡L2接在a、b 两点间，则灯泡L2（ ）A．能正常发光 B．比正常发光暗些C．比正常发光时亮些 D．不会发光二、填空题（每空1分，共12分）《论衡》中记载：“司南之杓，投之于地，其柢指南”．如图所示“柢”是握柄，是磁体的 （选填“N”或“S”）极．地磁的南极在地理的 极附近，最早发现地磁南北极和地理南北极不重合的是我国宋代学者沈括．中国的茶文化在宋朝时已借助“海上丝绸之路”名扬世界．用热水泡茶时，很快就会闻到淡淡的茶香，这种现象叫 现象；同时茶杯温度会升高，共内能是通过 的方式改变的．两只水果点亮了一只发光二极管（如图），金属片A是水果电池的 极，现将二极管正负极接线对调，二极管不发光，此时水果电池的正负极之间 （选填“有”或“没有”）电压．某导体两端的电压为3V时，通过的电流为0.2A，则该导体的电阻是 Ω，则该导体的电阻是 Ω，10s内该导体消耗的电能为 J．15.16.17.18.家庭电路“触电”指得是站在地上的人不小心接触了 线，这时电路中的 （选填“空气开关”或“漏电保护器”）会迅速切断电路，对人起到保护作用．如图所示电路，滑动变阻器R2规格为“20Ω 0.5A”，电流表量程为0～0.6A．闭合开关，当滑片位于中点时，电路总功率为1.8W，当滑片滑至b端时，电路总功率为1.2W，在确保电路安全的情况下，R1的最大功率为 W，R2的最大功率为 W．三、计算题（每题5分，共10分）如图所示，电源电压保持不变，电阻R1的阻值为6Ω，电阻R2的阻值为18Ω，当开关S闭合时，电压表示数为3V．求：（1）R1的电流；（2）电源两端的电压一只电水壶的额定电压为220V，正常工作1min消耗的电能为6.6×104J．求：（1）电水壶的额定功率；（2）电水壶正常工作时的电流．四、综合题（每空1分，每图1分，共28分）19.20.为研究不同物质的吸热能力，某同学用两个完全相同的酒精灯，分别给质量和初温都相同的甲、乙两种液体同时加热，分别记录加热时间和升高的温度，根据记录的数据作出了两种液体的温度随时间变化的图象，如图所示．（1）根据图象，甲吸收的热量 乙吸收的热量．（2）要使甲、乙升高相同的温度，应给 加热更长的时间，这说明 的吸热能力强些．（3）如果已知甲的比热容是1.8×103J/（kg·℃），则乙的比热容是 J/（kg·℃）．如图，在探究“感应电流产生的条件”实验中：（1）实验中，通过观察电流表指针是否偏转判断电路中是否有感应电流；（2）闭合开关，若导体棒沿竖直方向运动，电路中 （选填“有”或“无”）感应电流．若导体棒不动，左右移动磁铁，则电流表指针 （选填“偏转”或“不偏转”）；（3）实验中，向左移动导体棒，电流表的指针向左偏转，向右移动导体棒 （选填“或”或“并”）改变磁场方间，电流表的指针向左偏转．此实验现象从能量转化的角度，其实质是 能转化为电能．21.22.如图所示是探究“电流产生的热量与哪些因素有关”的装置．甲乙两图的密闭容器中都装有等量的空气．（1）图甲装置可研究电流产生的热量与 的关系；（2）图乙两密闭容器中的电阻丝阻值相等，在其中一容器外部并联一个阻值相等的电阻e．若两侧U形管液面高度变化相同，则故障可能是 ，排除故障后通电相同时间，发现左侧U形管内液面高度变化明显，这表明：在电阻和通电时间相同的情况下，通过导体的 越大，产生的热量越多；（3）为了使乙实验中两侧U形管液面高度差更明显，可将空气盒外电阻换成 （选填“大于”或“小于”）5Ω的电阻；（4）若图甲和图乙中两套装置的电源电压相同，在相同时间内，b和c两电阻产生的热量之比为 ；（5）生活中我们经常见到“电炉丝热得发红，而与它相连的导线却不热”这一现象，可用上面图 的实验结论来解释．在“探究电流与电压的关系”的实验中，小致设计了如图所示的电路图．电源电压为6V．（1）在连接实验电路时，开关应 ，滑片要处于 （选填“A”或“B”）端；（2）检查电路时，发现电压表和电流表的位置互换了，若闭合开关，电流表 （选填“能”或“不能”）被烧坏；（3）改正上面的错误后，在实验过程中，小致调节滑动变阻器使电压表的示数为1. 0V，记录此时电流表的示数；接着他向 （选填“A”或“B”）端移动滑动变阻器的滑片，使电压表的示数增大到2.0V，记录此时电流表的示数；小致又继续移动滑动变阻器的滑片，记录了第三组数据如上表所示．分析所测数据可知，该定值电阻的阻值为 Ω，同时得出实验结论：在电阻一定时，通过导体的电流与导体两端的电压成 ；（4）第三组实验后，小致保持滑动变阻器滑片位置不动，将原来定值电阻取下，换成一个10Ω的定值电阻，直接闭合开关，则此时电流表的示数为 23.测量小灯泡额定功率的实验中，器材如下：待测小灯泡（额定电压为2.5V）、电源（电压恒为3V）、电流表、电压表、滑动变阻器、开关各一只，导线若干．（1）如图甲所示是小致同学连接的电路，请用笔画线代替导线将其补充完整（要求：滑片向左滑动时电阻变大）；（2）移动滑动变阻器的滑片，测出电压表和电流表的多组数据，绘制出小灯泡的电流随电压变化关系的图像如图乙所示，小灯泡的额定功率为 W；移动滑动变阻器的滑片，当滑动变阻器的电阻为6Ω时，小灯泡的电功率为 W；根据图像，同学们还发现小灯泡电阻是变化的，这是因为灯泡的电阻受 影响．（3）完成上述实验后，另有同学设计了如图丙所示的电路，测出了额定电流为I额的小灯泡的额定功率．电源电压不变，滑动变阻器R1的最大阻值为R，实验方案如下:①按电路图连接电路；②只闭合开关S1，移动R1的滑片，使电流表的示数为I额，灯泡正常发光；③只闭合开关S2，保持 的滑片位置不动，移动另一个滑动变阻器的滑片，使电流表的示数为 ；④保持R2的滑片位置不动，将R1的滑片移到最左端，电流表的示数为I1，再将R1的滑片移到最右端，电流表的示数为I2；⑤小灯泡额定功率的表达式为P= （用I额、I1、I2、R表示）1.2.3.4.一、选择题（每小题2分，共20分）下列关于水的描述正确的是（ ）A．一杯水比半杯水的比热容大 B．0℃的水没有内能C．沸水含有的热量比冷水的多 D．0℃的水分子间存在引力和斥力解：D故选D电池作为一种可移动电源，生活中应用十分广泛．常见的电池有干电池、锂电池、太阳能电池等．目前，硅是制作太阳能电池的主要材料之一，硅是一种（ ）A．导体 B．绝缘体 C．半导体 D．超导体解：硅是重要的半导体材料，可做成太阳能电池，各种集成电路，用于制造计算机芯片等．故选：C．下列过程中，将内能转化为机械能的是（ ）A．从滑梯上滑下时臀部发热 B．电热水壶烧水C．内燃机的做功冲程 D．电风扇转动解：C．故答案为：C．最早发现电流磁效应的物理学家是（ ）A．奥斯特 B．安培 C．焦耳 D．法拉第解：A．故答案为：A．2020-2021学年第一学期期末考试初三年级物理试卷5. 6. 7.在如图所示的电路中，电源电压保持不变．当开关S由断开到闭合时（ ）A．电压表V示数变大B．电压表V示数变小C．电压表V示数与电流表A示数的乘积不变D．电压表V示数与电流表A示数的比值变小解：D．故答案为：D．小明总是随手关闭家里不必要使用的电灯等家用电器．每多关闭一个家用电器，家庭电路里变大的物理量是（ ）A．总电阻 B．总电流 C．总电压 D．总功率解：家庭电路中各用电器之间的连接方式是并联，因家庭电路的电压不变，所以，每多关闭一个家用电器，总电压不变，故C不符合题意；因电路中的总功率等于各用电器功率之和，所以，每多关闭一个家用电器，电路的总功率变小，故D不符合题意；由P=UI可知，电路中的总电流变小，故B不正确；由I=可知，电路中的总电阻变大，故A符合题意．故选A．一根铝导线的电阻为R，要使连入电路中的导线电阻增大，可采用的措施是（ ）A．将其对折连入电路B．将其拉长连入电路C．用长度、横截面积相同的铜导线代替铝导线D．减小导线两端电压8.9.解：B．故答案为：B．如图所示的家庭电路中，连接错误的元件是（ ）A．开关 B．两孔插座 C．电灯 D．三孔插座解：图中两孔插座两端分别连接到了零线和地线，无法形成回路故选B如图所示是一种温度自动报警器的原理图．制作水银温度计时，在玻璃管的两端分别封入一段金属丝．电池的两极分别与金属丝相连，当温度达到与电池正极相连的金属丝下端所指的温度时，电铃就响起来，发出报警信号．下列说法正确的是（ ）A．温度计中的水银是绝缘体 B．温度降低到到74℃以下，电铃响C．电铃响时，电磁铁右端是N极D．电铃响且滑片P向左移动时，电磁铁磁性减弱解：C．故答案为：C．10.11.12.如图所示电路，电源电压不变，R是定值电阻．当将一个“6V 3W”的小灯泡L1接在a、b两点间时，小灯泡正常发光；若换接一个“3V 1.5W”的小灯泡L2接在a、b 两点间，则灯泡L2（ ）A．能正常发光 B．比正常发光暗些C．比正常发光时亮些 D．不会发光解：C．故答案为：C．二、填空题（每空1分，共12分）《论衡》中记载：“司南之杓，投之于地，其柢指南”．如图所示“柢”是握柄，是磁体的 （选填“N”或“S”）极．地磁的南极在地理的 极附近，最早发现地磁南北极和地理南北极不重合的是我国宋代学者沈括．解：S；北．故答案为：S；北．中国的茶文化在宋朝时已借助“海上丝绸之路”名扬世界．用热水泡茶时，很快就会闻到淡淡的茶香，这种现象叫 现象；同时茶杯温度会升高，共内能是通过 的方式改变的．解：扩散；热传递．故答案为：扩散；热传递．13.14.15.16.两只水果点亮了一只发光二极管（如图），金属片A是水果电池的 极，现将二极管正负极接线对调，二极管不发光，此时水果电池的正负极之间 （选填“有”或“没有”）电压．解：负；有．故答案为：负；有．某导体两端的电压为3V时，通过的电流为0.2A，则该导体的电阻是 Ω，则该导体的电阻是 Ω，10s内该导体消耗的电能为 J．解：15；6．故答案为：15；6．家庭电路“触电”指得是站在地上的人不小心接触了 线，这时电路中的 （选填“空气开关”或“漏电保护器”）会迅速切断电路，对人起到保护作用．解：火；漏电保护器．故答案为：火；漏电保护器．如图所示电路，滑动变阻器R2规格为“20Ω 0.5A”，电流表量程为0～0.6A．闭合开关，当滑片位于中点时，电路总功率为1.8W，当滑片滑至b端时，电路总功率为1.2W，在确保电路安全的情况下，R1的最大功率为 W，R2的最大功率为 W．解：2.5；0.9．故答案为：2.5；0.9．三、计算题（每题5分，共10分）17.18.19.如图所示，电源电压保持不变，电阻R1的阻值为6Ω，电阻R2的阻值为18Ω，当开关S闭合时，电压表示数为3V．求：（1）R1的电流；（2）电源两端的电压解：（1）0.5A；（2）12V．一只电水壶的额定电压为220V，正常工作1min消耗的电能为6.6×104J．求：（1）电水壶的额定功率；（2）电水壶正常工作时的电流．解：（1）由题知电水壶正常工作，则电水壶的额定功率：P===1100W；（2）由P=UI可得，电水壶正常工作时的电流：I===5A．答：（1）电水壶的额定功率为1100W；（2）电水壶正常工作时的电流为5A．四、综合题（每空1分，每图1分，共28分）为研究不同物质的吸热能力，某同学用两个完全相同的酒精灯，分别给质量和初温都相同的甲、乙两种液体同时加热，分别记录加热时间和升高的温度，根据记录的数据作出了两种液体的温度随时间变化的图象，如图所示．（1）根据图象，甲吸收的热量 乙吸收的热量．（2）要使甲、乙升高相同的温度，应给 加热更长的时间，这说明 的吸热能力强些．（3）如果已知甲的比热容是1.8×103J/（kg·℃），则乙的比热容是 J/（kg·℃）．20.21.解：（1）等于；（2）乙；乙；（3）2.4×103故答案为：（1）等于；（2）乙；乙；（3）2.4×103如图，在探究“感应电流产生的条件”实验中：（1）实验中，通过观察电流表指针是否偏转判断电路中是否有感应电流；（2）闭合开关，若导体棒沿竖直方向运动，电路中 （选填“有”或“无”）感应电流．若导体棒不动，左右移动磁铁，则电流表指针 （选填“偏转”或“不偏转”）；（3）实验中，向左移动导体棒，电流表的指针向左偏转，向右移动导体棒 （选填“或”或“并”）改变磁场方间，电流表的指针向左偏转．此实验现象从能量转化的角度，其实质是 能转化为电能．解：（2）无；偏转；（3）并；机械．故答案为：（2）无；偏转；（3）并；机械．如图所示是探究“电流产生的热量与哪些因素有关”的装置．甲乙两图的密闭容器中都装有等量的空气．（1）图甲装置可研究电流产生的热量与 的关系；（2）图乙两密闭容器中的电阻丝阻值相等，在其中一容器外部并联一个阻值相等的电阻e．若两侧U形管液面高度变化相同，则故障可能是 ，排除故障后通电相同时间，发现左侧U形管内液面高度变化明显，这表明：在电阻和通电时间相同的情况下，通过导体的 越大，产生的热量越多；（3）为了使乙实验中两侧U形管液面高度差更明显，可将空气盒外电阻换成 （选填“大于”或“小于”）5Ω的电阻；（4）若图甲和图乙中两套装置的电源电压相同，在相同时间内，b和c两电阻产生的热量之比为 ；（5）生活中我们经常见到“电炉丝热得发红，而与它相连的导线却不热”这一现象，可用上面图 的实验结论来解释．22.解：（1）电阻；（2）e断路；电流；（3）小于；（4）1：2；（5）甲．故答案为：（1）电阻；（2）e断路；电流；（3）小于；（4）1：2；（5）甲．在“探究电流与电压的关系”的实验中，小致设计了如图所示的电路图．电源电压为6V．（1）在连接实验电路时，开关应 ，滑片要处于 （选填“A”或“B”）端；（2）检查电路时，发现电压表和电流表的位置互换了，若闭合开关，电流表 （选填“能”或“不能”）被烧坏；（3）改正上面的错误后，在实验过程中，小致调节滑动变阻器使电压表的示数为1.0V，记录此时电流表的示数；接着他向 （选填“A”或“B”）端移动滑动变阻器的滑片，使电压表的示数增大到2.0V，记录此时电流表的示数；小致又继续移动滑动变阻器的滑片，记录了第三组数据如上表所示．分析所测数据可知，该定值电阻的阻值为 Ω，同时得出实验结论：在电阻一定时，通过导体的电流与导体两端的电压成 ；（4）第三组实验后，小致保持滑动变阻器滑片位置不动，将原来定值电阻取下，换成一个10Ω的定值电阻，直接闭合开关，则此时电流表的示数为 解：（1）断开；A；（2）不能；（3）B；5；正比；（4）0.4A．故答案为：（1）断开；A；（2）不能；（3）B；5；正比；（4）0.4A．23.测量小灯泡额定功率的实验中，器材如下：待测小灯泡（额定电压为2.5V）、电源（电压恒为3V）、电流表、电压表、滑动变阻器、开关各一只，导线若干．（1）如图甲所示是小致同学连接的电路，请用笔画线代替导线将其补充完整（要求：滑片向左滑动时电阻变大）；（2）移动滑动变阻器的滑片，测出电压表和电流表的多组数据，绘制出小灯泡的电流随电压变化关系的图像如图乙所示，小灯泡的额定功率为 W；移动滑动变阻器的滑片，当滑动变阻器的电阻为6Ω时，小灯泡的电功率为 W；根据图像，同学们还发现小灯泡电阻是变化的，这是因为灯泡的电阻受 影响．（3）完成上述实验后，另有同学设计了如图丙所示的电路，测出了额定电流为I额的小灯泡的额定功率．电源电压不变，滑动变阻器R1的最大阻值为R，实验方案如下:①按电路图连接电路；②只闭合开关S1，移动R1的滑片，使电流表的示数为I额，灯泡正常发光；③只闭合开关S2，保持 的滑片位置不动，移动另一个滑动变阻器的滑片，使电流表的示数为 ；④保持R2的滑片位置不动，将R1的滑片移到最左端，电流表的示数为I1，再将R1的滑片移到最右端，电流表的示数为I2；⑤小灯泡额定功率的表达式为P= （用I额、I1、I2、R表示）解：（1）如图所示：（2）0.75；0.375；温度；（3）③R1；I额；⑤．故答案为：（2）0.75；0.375；温度；（3）③R1；I额；⑤．。
2019-2020学年广东省深圳市宝安区九年级(上)期末物理试卷
2019-2020学年广东省深圳市宝安区九年级（上）期末物理试卷一、在下列1-20小题中，每小题只有一个选项符合题意，请将正确答案用2B铅笔涂到答题卡上，每小题2分，共40分1．（2分）关于分子动理论，下列说法正确的是（）A．冬天大雪纷飞，说明分子在不停地做无规则运动B．秋天桂花香飘满园，说明分子在不停地做热运动C．酒精和水混合后体积减小，说明分子间有引力D．堆在墙角的煤会使墙体变黑，说明分子间有引力2．（2分）下列有关热和能的说法中正确的是（）A．小汽车的动能越大，内能就越大B．水的温度越高，含有的热量越多C．内燃机的做功冲程，是将机械能转化为内能D．北方冬天的“暖气”输送用水做介质，是因为水比热容大3．（2分）如图的实验均改变了物体的内能，其中与另外三个改变内能方式不同的是（（）A．加热烧杯中的水B．水蒸气将橡皮塞顶出C．推动活塞瓶塞跳起D．压缩空气4．（2分）小明用煤气炉烧水时，进行了如下思考，正确的是（）A．煤气燃烧越充分，其热值越大B．只要煤气燃烧足够充分，效率就可以达到100%C．壶内水温度升高的过程中内能增大D．水沸腾过程中吸收热量，温度不断升高5．（2分）两个相同容器分别装满质量相等的水，用不同加热器加热，得到如图所示的水温与加热时间的图象，不考虑热损失，则（）A．加热相同时间，两杯水吸收的热量相同B．吸收相同的热量，甲杯的水升温比乙杯多C．甲杯的水加热2min与乙杯的水加热3min吸收的热量相同D．加热器1的实际功率比加热器2小6．（2分）如图，用一个带正电的物体a去接触不带电的验电器的金属球b时，下列说法正确的是（）A．a上的一些电子转移到b上，金属球b带上负电B．b上的一些电子转移到a上，金属球b带上负电C．a上的一些电子转移到b上，瞬时电流方向a→bD．b上的一些电子转移到a上，瞬时电流方向a→b7．（2分）如图所示的电路中，闭合开关S后，下列说法正确的（）A．通过灯L1的电流大于通过灯L2的电流B．灯L1两端电压可能等于灯L2两端电压C．灯L1一定和灯L2一样亮D．若灯L1的灯丝烧断，灯L2仍正常发光8．（2分）如图所示的电路中，开关S闭合后，电阻R1、R2两端的电压分别为U1、U2，通过R1、R2的电流分别为I1、I2，电流表示数为I．下列判断正确的是（）A．若U1＝U2，则R1＝R2B．若R1＝R2，则I1＝I2＝IC．若R1＜R2，则I1＞I2D．若R1＞R2，则U1＞U29．（2分）图示电路中各元件完好，a﹣h为接线柱，将电压表接在其中两个接线柱上后，开关闭合时，电压表示数为0；开关断开时，电压表有示数，则与电压表连接的接线柱可能是（）A．a和b B．c和d C．e和f D．g和h10．（2分）安装在小高家中的电能表如图所示，下列说法正确的是（）A．小高家已经消耗的电能为2508.6JB．此电能表转盘每小时最多能转过3600转C．此电能表的额定最大电流是20AD．此电能表可以安装在我们学校的干路上使用11．（2分）“充电5分钟，通话两小时。
2020-2021学年度第一学期期末质量检测九年级物理试卷
九年级综合I 试卷 物理部分 第 1 页（共 6 页）2020/2021学年度第一学期期末质量检测九年级综合I 物理试卷注意事项：1．本试卷包含物理、化学两部分．试卷满分170分，其中物理为100分，化学为70 分．考试时间150分钟．2．本试卷中所有试题必须作答在答题卡上规定的位置，否则不给分．3．答题前，务必将自己的姓名、准考证号用0.5毫米黑色墨水签字笔填写在试卷及答题卡上．物理部分（100分）一、选择题：本题共12小题，每小题2分，共24分．每小题只有一个选项正确． 1.下列物体中，通常情况下属于绝缘体的是 A ．金属B ．人体C ．铅笔芯D ．橡胶2.下列生活中的物理数据最接近实际的是A ．手机充电器输出电压为5VB ．家用微波炉的电功率约为100WC ．台灯正常工作电流约2AD ．把掉在地面的物理课本捡回课桌做功大约50J 3.如图所示工具，在使用时费力的是A ．镊子B ．扳手C ．羊角锤拔钉子D ．钢丝钳4.下列四种情境中，人对物体做功的是A ．举着杠铃原地不动B ．扛着米袋慢慢爬上楼梯C ．用力推汽车，汽车没动D ．提着水桶在水平地面上匀速前进5.班里组织一次比赛活动，从一楼登上五楼，比谁的功率最大。
为此，需要测量一些物理量。
下列物理量中必须测量的是：①五楼到一楼的高度H ；②从一楼到达五楼所用的时间T ：③每个同学的体重G ；④一层楼梯的长度L 。
A ．①②③B ．②③C ．②④D ．①② 6.下列事例中，属于内能转化为机械能的是A ．压缩点火B ．弯折铁丝C ．滑下滑梯D ．做功冲程7. 关于物体内能，下列说法正确的是A ．10g 水一定比5g 水的内能大B ．同一物体温度降低，它的内能减少C ．温度为0℃的物体没有内能D ．晶体在熔化过程中，温度和内能都不变学校 班级 考号 姓名_______________ ………………………………………………密………………………………………封……………………………线……………………………………8.近年来有许多重大火灾都跟电路故障有关，下列情形不会引起火灾的是A．电路连接处接触不良B．电路发生短路C．同时使用大功率用电器D．电路中使用了更粗的导线9.将一个标有“220V 100W”的电风扇单独接在家庭电路中，正常工作1min后，电能表示数如图所示，下列说法中正确的是A．电能表应安装在家庭电路的总开关之后B．这段时间内电风扇消耗了7624.2J的电能C．这段时间内电能表表盘指示灯共闪烁了5次D．该电能表正常工作时通过的电流为10A10.某同学设计的煤气检测电路如图所示，电源电压不变，R为定值电阻，Q为气敏元件，其阻值随煤气浓度的升高而增大，闭合开关S，当煤气浓度升高时，下列判断正确的是A．电流表变小，输出信号电压U ab变大B．电流表变大，输出信号电压U ab变大C．电流表变小，输出信号电压U ab不变D．电流表变大，输出信号电压U ab减小第9题图第10题图第11题图第12题图11.如图所示的电路中，闭合开关后，电压表V1的示数为6V．V2的示数为2.4V，下列说法中不正确的A．电源电压为6V B．通过两灯的电流相同，两灯亮度相同C．L1和L2的电阻之比是3：2 D．若将V2换成电流表，则L1亮，L2不亮12.在一次综合实践活动中，小明想测量一个额定电压为6V，阻值约为8Ω的小灯泡的额定功率，但发现电流表和电压表的大量程均已损坏（小量程完好），于是找来一个阻值为10Ω的定值电阻，设计了如图所示的实验电路，其中电源电压恒为8V。
2021-2022学年广东省深圳市九年级第一学期物理期末试题及答案
加油！有志者事竟成答卷时应注意事项１、拿到试卷，要认真仔细的先填好自己的考生信息。
２、拿到试卷不要提笔就写，先大致的浏览一遍，有多少大题，每个大题里有几个小题，有什么题型，哪些容易，哪些难，做到心里有底；３、审题，每个题目都要多读几遍，不仅要读大题，还要读小题，不放过每一个字，遇到暂时弄不懂题意的题目，手指点读，多读几遍题目，就能理解题意了；容易混乱的地方也应该多读几遍，比如从小到大，从左到右这样的题；４、每个题目做完了以后，把自己的手从试卷上完全移开，好好的看看有没有被自己的手臂挡住而遗漏的题；试卷第１页和第２页上下衔接的地方一定要注意，仔细看看有没有遗漏的小题；５、中途遇到真的解决不了的难题，注意安排好时间，先把后面会做的做完，再来重新读题，结合平时课堂上所学的知识，解答难题；一定要镇定，不能因此慌了手脚，影响下面的答题；６、卷面要清洁，字迹要清工整，非常重要；７、做完的试卷要检查，这样可以发现刚才可能留下的错误或是可以检查是否有漏题，检查的时候，用手指点读题目，不要管自己的答案，重新分析题意，所有计算题重新计算，判断题重新判断，填空题重新填空，之后把检查的结果与先前做的结果进行对比分析。
亲爱的朋友，你们好!经过两个月的学习，你们一定有不小的收获吧，用你的自信和智慧，认真答题，相信你一定会闯关成功。
相信你是最棒的！12021-2022学年广东省深圳市九年级第一学期物理期末试题及答案一．单选题（共10小题，满分20，每小题2分，每小题只有一个选择符合题意）1. 《舌尖上的中国Ⅱ》的热播，引起了人们对饮食文化的关注。
四川的腊肉、香肠受到人们的青睐，火锅更是以麻、辣、鲜、香吸引着众多食客，以下说法正确的是（ ）A. 在腌制腊肉时，要把盐涂抹均匀，是因为盐不会扩散B. 在较远的地方就能闻到火锅味，说明分子只在高温下运动C. 腌制制好香肠后，要晾在通风的地方，是为了防止水分蒸发D. 往火锅里加入食材，食材温度升高，它的内能增加【答案】D【解析】【分析】【详解】A．在腌制腊肉时，要把盐涂抹均匀，是因为盐扩散慢，故A错误；B．在较远的地方就能闻到火锅味，说明分子在不停的做无规则运动，故B错误；C．腌制好香肠后，要晾在通风的地方，是为了加快水分的蒸发，故C错误；D．往火锅里加入食材，食材温度升高，内能会增加，故D正确。
人教版2020-2021学年九年级第一学期期末考试物理试卷及答案
人教版2020-2021学年九年级第一学期期末考试物理试卷及答案一、选择题(每题3分，共36分)1．将一勺糖放入一杯水中，整杯水都变甜了，这个现象说明( )A．分子是运动的 B．分子间有引力C．分子间有斥力 D．分子可以再分2．“端午浓情，粽叶飘香”，关于蒸粽子过程中涉及的物理知识，下列说法中正确的是( )A．粽子内能增大是通过做功实现的B．水沸腾后，锅面上“白雾弥漫”，这一物态变化过程和“霜”的形成过程相同C．刚出锅的粽子非常烫手，因为高温的粽子含有的热量多D．水沸腾后，粽叶香味更浓，因为温度越高分子运动越剧烈3．如图所示，在一个配有活塞的厚玻璃筒里放一小团硝化棉，把活塞迅速压下去，看到棉花燃烧起来，活塞被向上顶起。
关于这个过程说法正确的是( ) A．活塞对棉花做功，使棉花温度升高B．缓慢压下活塞也能看到同样的实验现象C．压下活塞的过程中是内能转化为机械能D．活塞被向上顶起相当于内燃机的做功冲程4．如图是汽车四冲程发动机的一个冲程示意图，下列说法正确的是( ) A．该冲程是做功冲程 B．该冲程机械能转化为内能C．这种汽车对环境没有污染 D．此发动机的效率可达90%5．如图所示，在物理实验课上，小明将用毛皮摩擦过的橡胶棒靠近带有绝缘底座的导体A端，则导体B端应( )A．带正电 B．带负电 C．不带电 D．无法确定6．下列电路中两个灯泡都能够独立工作的是( )7．用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压不相等，由此判断两盏电灯的连接方式是( )A．一定是串联 B．一定是并联C．串联、并联都有可能 D．无法判断8．小明家所在的小区安装了自动售水机。
售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水，也可以通过投币闭合“投币开关”，接通供水电机取水；光线较暗时“光控开关”自动闭合，接通灯泡提供照明。
以下简化电路符合要求的是( )9．如图所示，小红正准备将一个电表接入电路中，她这是要测量电路中的( )A．电流 B．电压 C．电阻 D．电能10．如图所示的电路中，电源电压保持不变，R1为定值电阻，开关S闭合，滑动变阻器的滑片P向左移动，下列说法正确的是( )A．电压表示数变小，电压表与电流表示数乘积变大B．电压表示数变小，电压表与电流表示数之比不变C．电压表示数变大，电压表与电流表示数乘积变小D．电压表示数变大，电压表与电流表示数之比不变11．在如图所示的实验电路中，电源电压为3 V，灯L1、L2发光时的电阻均为5 Ω，下列说法错误的是( )A．灯L1、L2是串联的 B．电流表的量程应选0～3 AC．电压表的量程应选0～3 V D．电压表测的是灯L1两端的电压12．如图所示的电路中，电源电压保持不变，R1＝10 Ω。
2020-2021学年度第二学期九年级第一次模拟考试 物理试卷(含答案)
2020-2021学年度第二学期九年级第一次模拟考试物理试卷（满分：70分考试时长：60分钟）考生注意：1.物理部分共20道小题，总分70分，理化总时间100分钟。
2.请将选择题（1~15小题）的答案用2B铅笔填涂在答题卡的指定位置。
请将非选择题的解答写在答题卡的指定位置。
3.考试完毕只交答题卡。
第一卷客观题（35分）一、单选题（共10小题，每题2分，共20分。
每小题只有一个选项符合题意，错选、不选该题不得分）1．下列估测最接近实际的是（）A．人体正常体温39℃B．雾霾颗粒的直径约为1cmC．一颗鸡蛋质量约为500gD．空调正常工作时的电流大约为4.5A2．关于声现象，下列说法中正确的是（）A．声音的传播不需要介质，真空可以传播声音B．“闻其声而知其人”主要是根据音色来判断C．“震耳欲聋”指声音的音调高D．在高速路的两旁设置隔音墙是为了消除噪声3．下列说法中正确的是（）A．白光由红、黄、蓝三种色光组成B．近视眼成像在视网膜后，用凹透镜矫正C．树在地上的影子和小孔成像的成像原理相同D．能看见花谷里黄色的花是因为它吸收了黄光4．自然界中的云、雨、雪、雾、露、霜等现象，都是水的物态发生变化形成的，下图中描述的物理现象理解正确的是（）A．雾的形成是液化现象，吸收热量B．露的形成是熔化现象，放出热量C.雾凇的形成是凝华现象，放出热量D．雪的形成是凝固现象，吸收热量5．足球运动中蕴含着许多物理知识，下列说法正确的是（）A．飞行的足球，受到重力和推力的作用B．足球在飞行过程中，它的运动状态不发生改变C．踢出去的足球能继续飞行是因为足球具有惯性D．飞行的足球，若所受的力全部消失它将立即停止运动6．如图所示物体A，B叠放在水平地面上，对A施加水平向右的拉力F，A，B一起向右做匀速直线运动，下列说法正确的是（）①A受的摩擦力向左，大小为F②A对B的摩擦力向右，大小为F③物体B受到四个力的作用④地面对B的摩擦力向左，大小为FA.只有②③正确B.只有①②正确C.只有①②④正确D.①②③④都正确7．下列有关说法正确的是（）A．以天然气为燃料，汽车发动机的效率可以达到100%B．内能小的物体可以将热量传给内能大的物体C．热值越大的燃料，完全燃烧时放出的热量一定越多D．20C︒的水比10C︒的水含有的热量多8．超市的商品上贴有软磁条，消费者如果不买单，直接走出超市，软磁条没有消磁，防盗报警器上的检测头就会有电流产生，导致报警器响起。
2019-2020学年广东省深圳市宝安区九年级上期末考试物理模拟试卷及答案解析
2019-2020学年广东省深圳市宝安区九年级上期末考试
物理模拟试卷
一．选择题（共20小题，满分40分，每小题2分）
1．有关分子热运动，下列说法正确的是（）
A．雪花飞舞，说明分子在做无规则运动
B．两磁铁相互排斥，说明分子间有斥力
C．用手捏海绵，海绵的体积变小了，说明分子之间有间隙
D．将两块表面平滑的铅块压紧后，它们会粘在一起，说明分子间有引力
2．下列关于热现象的说法中正确的是（）
A．火箭使用液态氢作燃料，是因为它含有的热量多
B．在汽油机的压缩冲程中，内能转化为机械能
C．海边昼夜温差比内陆小，是因为水的比热容较大
D．0℃的水变成0℃的冰，温度不变，内能不变
3．下列关于热机、热值的说法正确的是（）
A．汽油机、柴油机都有火花塞和喷油嘴这两个关键部件
B．某种燃料完全燃烧放出的热量与其质量之比叫这种燃料的热值，单位是kg/J
C．柴油机工作的效率是35%，说明它工作时柴油燃烧释放的能量65%转化为有用功D．四冲程内燃机是由吸气、压缩、做功、排气四个冲程的不断循环来保证连续工作的4．下列说法正确的是（）
A．用丝绸摩擦过的玻璃棒带负电
B．橡皮擦是导体，钢尺是绝缘体
C．验电器的工作原理是同种电荷相互排斥
D．摩擦起电的本质是创造了电荷
5．如图是电位器的外形及内部构造图，在其各组成部分中，属于绝缘体的是（）
第1页（共42页）。
