高压柱上开关
详解10kV柱上开关
详解10kV柱上开关(隔离、负荷、断路器与熔断器)用途装于10kV架空配电线路中户外电杆上的开关，用于城郊与农村配电网中，用于分断、闭合、承载线路负荷电流与故障电流的机械开关设备。
柱上开关一般由带传感器的开关本体+FTU(馈线自动化终端)组成。
下面介绍的开关都是柱上隔开开关。
1、柱上开关分类按开断能力分：a.柱上隔离开关：不能关合、开断正常负荷电流，有明显断口，用于隔离线路检修b.柱上负荷开关：能关合、承载、开断装于10kV架空配电线路中户外电杆上的开关，用于城郊与农村配电网中，用于分断、闭合、承载线路负荷电流与故障电流的机械开关设备。
柱上开关一般由带传感器的开关本体+FTU(馈线自动化终端)组成。
下面介绍的开关都是柱上隔开开关。
1、柱上开关分类按开断能力分：a.柱上隔离开关：不能关合、开断正常负荷电流，有明显断口，用于隔离线路检修b.柱上负荷开关：能关合、承载、开断正常负荷电流(≤630A)，能承载但不能开断故障电流的开关设备。
c.柱上断路器：能关合、承载、开断正常负荷电流(≤630A)以与故障电流的开关设备(≥20kA)。
d.柱上熔断器：有于分断短路电流，保护线路灭弧方式：真空灭弧，SF6灭弧，油灭弧(淘汰)绝缘方式：空气绝缘，SF6气体绝缘，复合绝缘，油绝缘(已淘汰)按所配控制器分为：a.分界型开关：内置零序互感器，具有零序保护功能，配负荷开关或断路器b.电压型负荷开关：可根据两侧线路电压变化来自动分合闸c.集中型负荷开关：不能主动开断短路电流的断路SF6绝缘气体是一种无色、无味、无毒的不易燃气体，而且具有卓越的电绝缘性和灭弧特性，密度为空气的5倍，不易泄露。
2、柱上隔离开关柱上隔离开关，又称隔离刀闸，是一种没灭弧装置的控制电器，其主要功能是隔离电源，以保证其它电气设备的安全检修，因此不允许带负荷操作。
但在一定条件下，允许接通或断开小功率电路。
是高压开关当中使用的最多也是最频繁的一个电器装置。
10kv柱上隔离开关安装要求
10kv柱上隔离开关安装要求10kV柱上隔离开关安装要求一、引言10kV柱上隔离开关是电力系统中常用的一种设备，用于对电力线路进行隔离和切换操作。
正确的安装和使用十分重要，本文将介绍10kV柱上隔离开关的安装要求。
二、安装位置选择1. 安装位置应选择在电力线路容易观察和操作的地点，方便人员进行维护和操作。
2. 安装位置应远离易燃、易爆物品，防止发生火灾或爆炸事故。
三、安装基础1. 安装基础应采用混凝土基础，基础尺寸应满足设备的安装要求，以确保设备的稳定性。
2. 基础应具备良好的承载能力，能够承受设备自身重量以及运行时的外力。
四、设备安装1. 在安装前，应检查设备的外观是否完好，是否有损坏或松动的部件，保证设备的正常运行。
2. 设备的安装应按照设备厂家提供的安装图纸和说明书进行，确保正确安装。
3. 设备应固定牢固，不得晃动或松动，以免影响设备的正常运行。
4. 安装过程中，应注意保护设备的绝缘部分，避免受到外界物体的损坏。
五、接线安装1. 接线前，应先切断电源，确保安全操作。
2. 接线应按照设备的接线图进行，确保正确连接。
3. 接线端子应紧固可靠，接触良好，防止接触不良或松动引起的故障。
4. 接线应使用符合标准的电缆和接线端子，确保电气连接的可靠性。
六、防护措施1. 安装过程中，应佩戴绝缘手套和绝缘鞋，确保人员的安全。
2. 安装位置周围应设置明显的警示标识，提醒他人注意高压设备，防止触电事故发生。
3. 安装完毕后，应对设备进行绝缘测试，确保设备的绝缘性能符合要求。
七、验收和试运行1. 完成安装后，应进行设备的验收和试运行，确保设备的性能和功能正常。
2. 验收时应检查设备的外观、接线、固定等情况，确保安装符合要求。
3. 试运行时应模拟实际工作情况，检查设备的操作是否灵活，是否存在异常情况。
八、维护和保养1. 安装完成后，应制定设备的维护和保养计划，定期对设备进行检查和维护，确保设备的正常运行。
2. 维护和保养工作应由专业人员进行，遵循设备厂家提供的维护手册和操作规程。

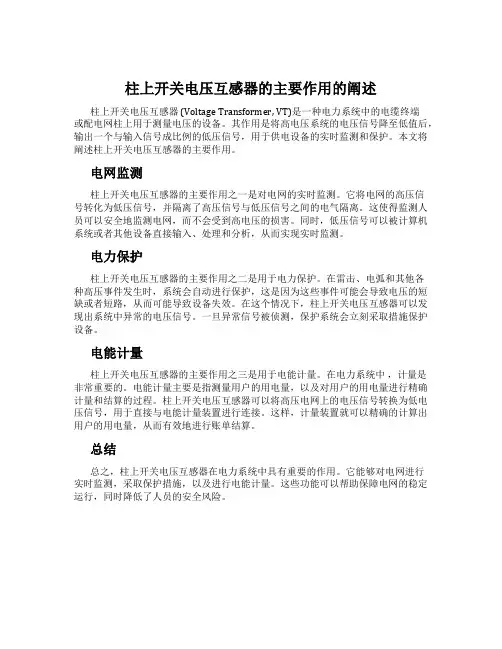

柱上开关电压互感器的主要作用的阐述
柱上开关电压互感器的主要作用的阐述柱上开关电压互感器 (Voltage Transformer, VT)是一种电力系统中的电缆终端或配电网柱上用于测量电压的设备。
其作用是将高电压系统的电压信号降至低值后，输出一个与输入信号成比例的低压信号，用于供电设备的实时监测和保护。
本文将阐述柱上开关电压互感器的主要作用。
电网监测柱上开关电压互感器的主要作用之一是对电网的实时监测。
它将电网的高压信号转化为低压信号，并隔离了高压信号与低压信号之间的电气隔离。
这使得监测人员可以安全地监测电网，而不会受到高电压的损害。
同时，低压信号可以被计算机系统或者其他设备直接输入、处理和分析，从而实现实时监测。
电力保护柱上开关电压互感器的主要作用之二是用于电力保护。
在雷击、电弧和其他各种高压事件发生时，系统会自动进行保护，这是因为这些事件可能会导致电压的短缺或者短路，从而可能导致设备失效。
在这个情况下，柱上开关电压互感器可以发现出系统中异常的电压信号。
一旦异常信号被侦测，保护系统会立刻采取措施保护设备。
电能计量柱上开关电压互感器的主要作用之三是用于电能计量。
在电力系统中，计量是非常重要的。
电能计量主要是指测量用户的用电量，以及对用户的用电量进行精确计量和结算的过程。
柱上开关电压互感器可以将高压电网上的电压信号转换为低电压信号，用于直接与电能计量装置进行连接。
这样，计量装置就可以精确的计算出用户的用电量，从而有效地进行账单结算。
总结总之，柱上开关电压互感器在电力系统中具有重要的作用。
它能够对电网进行实时监测，采取保护措施，以及进行电能计量。
这些功能可以帮助保障电网的稳定运行，同时降低了人员的安全风险。
一二次融合成套柱上开关设备的技术特点与应用
一二次融合成套柱上开关设备的技术特点与应用一、引言在现代都市生活中，开关设备是不可或缺的电气设备。
它们广泛应用在家庭、商业和工业领域，控制着电路的通断和电器的开关。
随着科技的发展和市场的需求，开关设备的技术也在不断创新和升级。
一二次融合成套柱上开关设备作为新型的技术产品，具有独特的技术特点和广泛的应用前景。
本文将从技术特点和应用两方面介绍一二次融合成套柱上开关设备，以期为读者提供全面的了解和参考。
二、一二次融合成套柱上开关设备的技术特点1.一二次融合成套一二次融合成套是指一次设备（即高压设备）与二次设备（即低压设备）通过特殊的连接方式融合在一起，形成一个整体的设备系统。
在柱上开关设备中，一次设备部分包括高压柱上开关、隔离开关、避雷器等，而二次设备部分包括配电柜、断路器、熔断器等。
一二次融合成套的特点在于，通过连接和配合使得一次设备和二次设备之间实现了紧密的协同工作，从而提高了系统的整体性能和稳定性。
2.智能化一二次融合成套柱上开关设备具备智能化管理和控制功能。
它采用先进的微电脑控制技术和通信技术，可以实现远程监测、故障诊断、数据采集等功能。
通过智能化的管理，可以实现对开关设备的精细化控制和实时监测，提高了设备的可靠性和安全性。
3.模块化一二次融合成套柱上开关设备采用模块化设计，各个功能模块之间采用标准接口连接，可以根据使用需要进行灵活组合和扩展。
这种模块化设计不仅方便了设备的安装和维护，还可以根据用户需求进行个性化定制，提高了设备的适用性和可维护性。
4.安全环保一二次融合成套柱上开关设备采用先进的材料和工艺，具有良好的耐火、耐磨、防爆、防腐蚀等性能。
在设备的设计和制造过程中，也特别注重了对环境的友好性和节能性，减少了对电网和自然环境的影响，符合现代社会对环保和可持续发展的需求。
5.高可靠性一二次融合成套柱上开关设备具备高可靠性和稳定性。
在设备的设计和制造过程中遵循了严格的标准和规范，通过精密的工艺和严格的质量控制，确保了设备的性能稳定和使用寿命长。
高压柱上开关柜停送电操作流程英语
高压柱上开关柜停送电操作流程英语High-Voltage Pole-Mounted Switchgear Switching Operation Procedure.1. Preparation.Obtain work permit and isolate the circuit.Check the switchgear and confirm that it is in good condition.Ensure that all tools and materials are available.Wear appropriate personal protective equipment (PPE).2. Opening the Circuit.Insert the operating rod into the switchgear.Turn the operating rod counterclockwise to open thecircuit.Check the switchgear to confirm that it is open.3. Closing the Circuit.Insert the operating rod into the switchgear.Turn the operating rod clockwise to close the circuit. Check the switchgear to confirm that it is closed.4. Inspection.Inspect the switchgear for any damage.Check the connections to ensure that they are tight.Test the switchgear to confirm that it is operating properly.Detailed Procedure.1. Preparation.1.1 Obtain a work permit from the appropriate authority.1.2 Isolate the circuit by opening the upstream and downstream circuit breakers.1.3 Check the switchgear to ensure that it is in good condition. There should be no visible damage or corrosion.1.4 Ensure that all tools and materials are available, including an operating rod, gloves, and safety glasses.1.5 Wear appropriate personal protective equipment (PPE), including gloves, safety glasses, and a hard hat.2. Opening the Circuit.2.1 Insert the operating rod into the switchgear. The operating rod is typically a long metal rod with a hook on one end.2.2 Turn the operating rod counterclockwise to open the circuit. The switchgear will make a clicking sound when it opens.2.3 Check the switchgear to confirm that it is open. The contacts should be visible and there should be a gap between them.3. Closing the Circuit.3.1 Insert the operating rod into the switchgear.3.2 Turn the operating rod clockwise to close the circuit. The switchgear will make a clicking sound when it closes.3.3 Check the switchgear to confirm that it is closed. The contacts should be touching and there should be no gap between them.4. Inspection.4.1 Inspect the switchgear for any damage. Look for any cracks, dents, or other signs of damage.4.2 Check the connections to ensure that they are tight. Loose connections can cause arcing and overheating.4.3 Test the switchgear to confirm that it is operating properly. Close and open the circuit several times toensure that it is working smoothly.Additional Notes.Always follow the manufacturer's instructions for operating high-voltage switchgear.Never operate high-voltage switchgear if you are not properly trained and qualified.High-voltage electricity is dangerous and can cause serious injury or death. Always take precautions and follow safety procedures when working with high-voltage equipment.。
10kV架空线路柱上隔离开关、真空断路器技术规范
一、柱上隔离开关（1）额定频率：50Hz。
（2）额定电压：12kV。
（3）额定电流：630A。
（4）绝缘水平：见下表。
柱上隔离开关额定绝缘水平 kV二、柱上真空断路器（一）技术参数1.主要技术参数（见下表）柱上真空断路器主要技术参数2.技术规范（1）环境条件1）海拔高度：≤3000m。
2）最大风速：30m/s。
3）环境相对湿度：日平均值95%；月平均值90%。
4）地震烈度：8度。
5）污秽等级：3级。
（2）使用条件1）系统电压：10kV；系统最高电压：12kV；系统额定频率：50Hz；系统中性点接地方式：非有效。
2）安装地点：户外。
3）安装方式：柱上垂直。
（3）技术性能要求1）断路器应在规定的各种工作情况下达到开断性能的要求而不发生拒动或误动。
2）噪声：户外不大于55dB。
3）操动机构。
形式：弹簧机构或永磁电动机构；操作方式：手动操作或电动操作。
4）辅助回路。
辅助回路应能长期承载10A电流，温升不超过GB/T 11022—1999《高压开关设备和控制设备标准的共用技术要求》规定值。
辅助触点10对，其中5对动合触点，5对动断触点，并能按需要改换。
采用阻燃端子，留有15%备用端子排。
5）一次端子。
断路器提供连接导线的板式端子，端子受力：水平750N；垂直500N；横向400N。
断路器端子型式和尺寸应满足GB/T 5273—1985《高压器、高压电器和套管的接线端子》标准中有关规定。
6）断路器瓷套的爬电距离不小于31mm/kV（42kV以下）。
7）接地。
每台断路器应装设满足接地热稳定电流要求的接地极板，并配有与接地线连接用的接地螺栓，螺栓的直径不小于12mm。
8）寿命。
机械寿命（连续操作不调整）：10000次；电气寿命：开断100%额定开断短路电流30次。
9）每台断路器配有位置指示器。
合闸为红色；分闸为绿色。
10）所有支架按工程需要要进行热镀锌的防腐处理。
11）有符合国标的铭牌，铭牌用耐腐蚀的材料制成，字样、符号应清晰耐久，铭牌在正常运行时安装位置应明显可见。
高压柱上开关柜停送电操作流程
高压柱上开关柜停送电操作流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!高压柱上开关柜停送电操作流程是电力系统中非常重要的一环，它涉及到停止或恢复供电，对整个电网的稳定运行起着至关重要的作用。
柱上开关互感器接法
柱上开关互感器接法分别如下：
1.电流互感器接法。
柱上开关电流互感器通常有两个绕组，一个主绕组和一个次级绕组。
主绕组由高电流通过，次级绕组用于测量和传递较低电流。
主绕组的一端连接到高电流线路，另一端连接到回路（回路中有电流流过）；次级绕组的一端连接到测量仪器，另一端连接到地或接地端。
2.电压互感器接法。
电压互感器一般安装于柱上断路器的电源侧，一次接线端子通过引线，与三相高压电的AB两相连接。
二次电缆从下方的电缆孔穿过，分别与a和b相口相连。
二次接线端子要有一点接地，一般选择b端子与大地相连。
柱上开关互感器的具体接法可能会根据不同的标准或应用而有所不同，因此在实际使用中，建议参考所使用的标准或相关文档，以确保正确接线。
此外，由于互感器涉及安全和精确测量，安装和接线工作应由合格的电气专业人员进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二、柱上开关 产品介绍
ZW20-12/630-20 户外柱上真空断路器（SF6）
技术信息确认项： ● ● ● ● ● ● 出线方式: 1、套管端子出线省略 2、电缆出线； 壳体处理形式：1、电泳涂装省略 2、不锈钢 电压互感器： 1、不配 2、内置PT 3、外置单PT 4、外置双PT 电流互感器： 1、两相 2、三相 4、零序一体式 机构类型 ： 1、手动弹簧机构 2、手动/电动 3、永磁机构 隔离开关 ： 1、不配 2、配
二、柱上开关 产品介绍
ZW32-12/630-20
特点 1. 断路器采用三相支柱式结构，具有开断性 能稳定可靠、无燃烧和爆炸危险、免维护、 体积小、重量轻和使用寿命长等特点。
户外柱上真空断路器
2. 断路器采用全封闭结构，密封性能好，有
助于提高防潮、防凝露性能，特别适应于 严寒或潮湿地区使用。
二、柱上开关 产品介绍
二、柱上开关 产品介绍
ZW20-12/630-20 8.安装方式灵活 本产品采用柱上吊装或座装，安 装方式均方便，灵活。 户外柱上真空断路器（SF6）
二、柱上开关 产品介绍
ZW20-12/630-20 完善的检测手段 1. 绝缘件进行局部放电测试。 2. 金属件的表面处理，进行盐雾试验和镀层检测。 3. 一次回路部件进行导电率检测。 4. 成品进行常规的出厂试验外，还定期进行（1.高低温 户外柱上真空断路器（SF6）
户外柱上真空断路器
二、柱上开关 产品介绍
ZW32-12/630-20
特点 5. 断路器的分、合闸操作可采用手动或电动 操作及远方操作。可与控制器配套实现配 电自动化，也可以与重合器控制器配合组
户外柱上真空断路器
成重合器。
6. 断路器可以装设二相或三相CT，供过电流 自动脱扣保护和智能控制器进行信息分析。
主要用于开断、关合电网中
的负荷电流，过载电流及短路电 流。
二、柱上开关 产品介绍
ZW20-12/630-20 户外柱上真空断路器（SF6）
适合用于变电站，工矿企业，
农村电网配电系统作保护和控制
及频繁操作场所之用。该产品与 控制器配套，能满足配电自动化 系统要求，可实现过流、短路、 速断、接地保护。
二、柱上开关 产品介绍
ZW20-12/630-20 户外柱上真空断路器（SF6）
采用真空来灭弧SF6气体作 为绝缘介质。
主要用于开断、关合电网中
的负荷电流，过载电流及短路电 流。
二、柱上开关 产品介绍
ZW20-12/630-20 户外柱上真空断路器（SF6）
技术参数 • 额定电压 12kV • 额定电流 630A • 短时耐受电流(4S) 20kA • 额定峰值耐受电流 50kA • 额定短路关合电流峰值 50kA • 额定短路开断电流 20kA • 额定短路开断电流次数 30次 • 机械寿命 10000次
二、柱上开关 产品介绍
ZW20-12/630-20 4.密封性能可靠 采用成熟的密封结构技术，主回 路及二次元器件均密封在SF6气体 （零表压）中，密封性能可靠。 户外柱上真空断路器（SF6）
二、柱上开关 产品介绍
ZW20-12/630-20 5.配有自动化接口 配备航空插座，便于与智能化控 制相结合实现遥控、遥信、遥测三遥 功能。 户外柱上真空断路器（SF6）
柱上开关
一、概述
12KV户外柱上真空负荷开关 是一种安装在户外12KV架空线路上，能够在回路正常条件下（也 可包括规定的过载条件）下关合、承载和开断电流， 以及在规定的 回路异常条件（如短路）下，在规定的时间内承载电流的机械开关设 备。
12KV户外柱上真空断路器
是一种安装在户外12KV架空线路上，能够关合、承载和开断正常 条件下电流， 在规定的时间内承载和开断异常条件（如短路）下电 流的机械开关设备。
二、柱上开关 产品介绍
ZW32-12/630-20 户外柱上真空断路器
技术信息确认项： ● ● ● ● ● 壳体处理形式：1、普通钢板达克罗 2、不锈钢 电压互感器： 1、不配 2、外置单PT 3、外置双PT 电流互感器： 1、两相 2、三相 3、零序CT 机构类型 ： 1、手动弹簧机构 2、手动/电动 3、永磁机构 隔离开关 ： 1、不配 2、配
二、柱上开关 产品介绍
• 强大的技术研发能力、完善的检测手段、严 格的生产控制流优质的产品和优质的服务。
谢谢！
一、概述
分类 ① ZW20-12/630-20 户外柱上真空断路器（SF6）
② FZW28-12/630-20 户外柱上真空负荷开关(SF6)
③ ZW32-12/630-20
户外柱上真空断路器
二、柱上开关 产品介绍
ZW20-12/630-20 户外柱上真空断路器（SF6）
采用真空来灭弧SF6气体作 为绝缘介质。
二、柱上开关 产品介绍
ZW20-12/630-20 特点 采用箱式密封结构。具有良好的密 封性能，是一种免维护产品。 • 1.操作灵活，方便 • 电动储能，电动分合。同时具有 手动储能，手动分合，并能近距离 或远距离操作。 户外柱上真空断路器（SF6）
二、柱上开关 产品介绍
ZW20-12/630-20 • 2.开断性能优越 • 机构储能环节采用齿轮传动， 户外柱上真空断路器（SF6）
试验 2.温升试验 3.局部放电试验） 。
5. 真空箱氦检漏系统，使检漏、干燥、充气一步到位。
二、柱上开关 产品介绍
ZW32-12/630-20 户外柱上真空断路器
技术参数 • 额定电压 12kV • 额定电流 630A • 短时耐受电流(4S) 20kA • 额定峰值耐受电流 50kA • 额定短路关合电流峰值 50kA • 额定短路开断电流 20kA • 额定短路开断电流次数 30次 • 机械寿命负荷开关/隔离 10000/3000次
储能过程非常平稳，噪声小，使
机构传动更可靠，储能效率更高。 整个机构动作可靠高，开断性能 优越。
二、柱上开关 产品介绍
ZW20-12/630-20 • 3.外绝缘性能优良 • 采用独特的硅橡胶套管作为 户外柱上真空断路器（SF6）
进出线结构，使套管之间绝缘距
离充裕，运行安全可靠。即使发 生意外，内部故障也不会有高温 气体或飞溅物泄漏出来。
二、柱上开关 产品介绍
ZW20-12/630-20 6.完善的保护功能 不仅具有过流保护，还具有零序 过流保护，能区分区域内/外故障。 户外柱上真空断路器（SF6）
二、柱上开关 产品介绍
ZW20-12/630-20 户外柱上真空断路器（SF6）
7. 配置灵活多样
a. 基本型、断路器隔离开关一体； b.内置，两相CT/三相CT、两相CT+ 零序CT c. 涌流保护、控制器
ZW32-12/630-20
特点 3. 三相支柱及电流互感器采用进口户外环氧树脂 固体绝缘，具有耐高低温、耐紫外线、耐老化 的特点。 4. 操作机构采用小型化弹簧操作机构，分合闸能 耗低；机构传动采用直动传输方式，分合闸部 件少，可靠性高。操作机构置于密封的机构箱 中，解决了机构锈蚀的问题，提高了机构的可 靠性。
