GG015钢结构主体整体垂直度、平面弯曲、标高观测记录
钢结构主体整体垂直度、平面弯曲、标高观测记录鲁GG－015工程名称*******工程抄测日期施工阶段主钢架完成观测日期观测说明与示意图（可附后）：全高垂直度及标高测点设置见附图：注：本钢结构檐口高度为17.6m，选取点1\2\3\4\5进行测量，全高垂直度及标高测点设置如图所示。
垂直度测量（全高）平面弯曲（整体）标高测量（全高）观测部位实测偏差（mm）观测部位实测偏差（mm）观测部位实测偏差（mm）1 5 1 5 1 -32 4 2 7 2 33 6 3 3 3 54 5 4 5 4 -15 3 5 2 5 -3设计及规范要求（mm）H/1000,且≯25.0设计及规范要求（mm）L/1500,且≯25.0设计及规范要求（mm）+5，-8施测人：检查结论：验收意见建设（监理）单位：专业负责人：年月日施工单位：*******集团有限公司项目技术负责人：年月日山东省建设工程质量监督总站监制钢结构主体整体垂直度、平面弯曲、标高观测记录鲁GG－015工程名称*********工程结构形式门式刚架施工阶段屋面板完成观测日期观测说明与示意图（可附后）：本钢结构檐口高度为17.6m，选取边柱及中间柱轴进行测量。
垂直度测量（全高）平面弯曲（整体）标高测量（全高）观测部位实测偏差（mm）观测部位实测偏差（mm）观测部位实测偏差（mm）1 2 1 6 1 12 4 2 4 2 23 3 3 5 3 54 4 4 3 4 -15 2 5 2 5 2设计及规范要求（mm）H/1000,且≯25.0设计及规范要求（mm）H/1500,且≯25.0设计及规范要求（mm）+5，-8施测人：检查结论：验收意见建设（监理）单位：专业负责人：年月日施工单位：*******集团有限公司项目技术负责人：年月日山东省建设工程质量监督总站监制。
主体建筑物垂直度、标高、全高测量记录
1
垂直度
2
混 凝 土 结 构
标 高
层高 全高 层 高
垂 直 度
全高（H） 单 层 钢 结 构 多 层 及 高 层 钢 结 构 钢屋（托）架、 桁架、梁及受 压杆件垂直度 整体垂直度 单节柱垂直度 整体垂直度
3
全高(H)
观测说明(附观测示意图) 建筑物全高在四个大角进行实测检查、垂直度检查每个大角在不同侧面检查两点.均符合规范要求。 施工单位检查 评定结果 主控项目全部合格,一般项目满足规范规定要求 项目技术负责人: 年 月 日
C--101
建筑物垂直度、标高、全高测量记录（主体）
工程名称 工程形象进度 序 号 砌 体 结 构 项目 楼面标高 全 高 ≤10m >10m 全高（m） 允许偏差（mm） ±15 10 20 ±10 ±30 ≤5m >5m 8 10 H/1000且≤30 h/250, 且不应大于15.0 H/1000, 且不应大于25.0 h/1000, 不应大于10.0 (H/2500+10.0)且 不应大于50.0 用相对标高控制安装 ±Σ (△n+△z+△w) 用设计标高控制安装: H/1000, 且不应大于30.0 -H/1000, 结构类型/层数 观测日期 测量记录 年 月 日
监理(建设) 单位验收结论 总监理工程师(建设单位项目技术负责人): 注:1.本表适用主体结构施工完,对其全高及垂直度的测量记录. 年 月 日
2.△n为每艺柱长度的制造允许偏差;△z为每节柱子长度受载后的压缩值:△w为每节柱子接头焊缝的收缩值。
钢结构工程整体垂直度和整体平面弯曲测量记录
钢结构工程整体垂直度和整体平面弯曲测量记录H1000，且不应大于25.0L1500，且不应大于25.0H2500，且不应大于25.0L1500，且不应大于25.0验 收结 论施工单位项目专业质量检查员(签名)：项目专业技术负责人(签名)：年 月 日专业监理工程师(签名)：(建设单位项目专业技术负责人)年 月 日钢结构工程整体垂直度和整体平面弯曲测量记录说明《钢结构工程施工质量验收规范》GB50305200110.3.4 单层钢结构主体结构的整体垂直度和整体平面弯曲的允许偏差应符合表10.3.4的规定。
检查数量：对主要立面全部检查。
对每个所检查的立面，除两列角柱外，尚应至少选取一列中间柱。
检验方法：采用经纬仪、全站仪等测量。
表10.3.4 整体垂直度和整体平面弯曲的允许偏差(mm) 项 目允 许 偏 差图 例主体结构的整体垂直度H1000，且不应大于25.0主体结构的整体平面弯曲L1500，且不应大于25.011.3.5 多层及高层钢结构主体结构的整体垂直度和整体平面弯曲的允许偏差应符合表11.3.5的规定。
检查数量：对主要立面全部检查。
对每个所检查的立面，除两列角柱外，LH△△尚应至少选取一列中间柱。
检验方法：对于整体垂直度，可采用激光经纬仪、全站仪测量，也可根据各节柱的垂直度允许念头累计（代数和）计算。
对于整体平面弯曲，可按产生的允许偏差累计（代数和）计算。
表11.3.5 整体垂直度和整体平面弯曲的允许偏差（mm）（H2500+10.0），且不应大于50.0L1500，且不应大于25.0。
钢结构整体垂直度和平面弯曲检查记录
工程名称：编号：
施工单位
检查项目
主体结构整体垂直度
实测值（mm）
主体结构整体平面弯曲
实测值（mm）
检查部位
施工单位检查结果：
监理（建设）单位核查结论：
施工单位项目专业技术负责人：
专业监理工程师（建设单
位项目专业技术负责人）：
监理（建设）项目部（章）
年月日
年月日
注：主体结构整体垂直度：主体结构整体偏离重力线的程度；主体结构整体平面弯曲：主体结构整体侧向平面弯曲引起垂直于原轴线或中性面方向上的线位移；检查部位：检查点所在工程的位置，应填写每个检查立面的轴线编号。
主体建筑物垂直度 标高 全高测量记录
h/250, 且不应大于15.0
H/1000, 且不应大于25.0
h/1000, 不应大于10.0 (H/2500+10.0)且 不应大于50.0 用相对标高控制安装 ±Σ(△n+△z+△w) 用设计标高控制安装:
H/1000, 且不应大于30.0
-H/1000,
建筑物全高在四个大角进行实测检查、垂直度检查每个大角在不同侧面检查两点.均符合规范要求。
。
施工单位检查 评定结果
主控项目全部合格,一般项目满足规范规定要求 项目技术负责人:
年月日
监理(建设) 单位验收结论
总监理工程师(建设单位项目技术负责人):
年月日
注:1.本表适用主体结构施工完,对其全高及垂直度的测量记录. 2.△n为每艺柱长度的制造允许偏差;△z为每节柱子长度受荷载后的压缩值:△w为每节柱子接头焊缝的收缩值
层高
全高
层
≤5m
高
>5m
全高（H）
单
钢屋（托）架、
层
桁架、梁及受
钢
压杆件垂直度
结
构
整体垂直度
多 3层
及 高 层 钢 结 构
单节柱垂直度 整体垂直度
全高(H)
观测说明(附观测示意图)
±10 ±30
10 8 9 -10 -8 -6 10 12 13 -20
8
10
H/1000且≤30
8 15 26 23 10 8 7 12
C--101

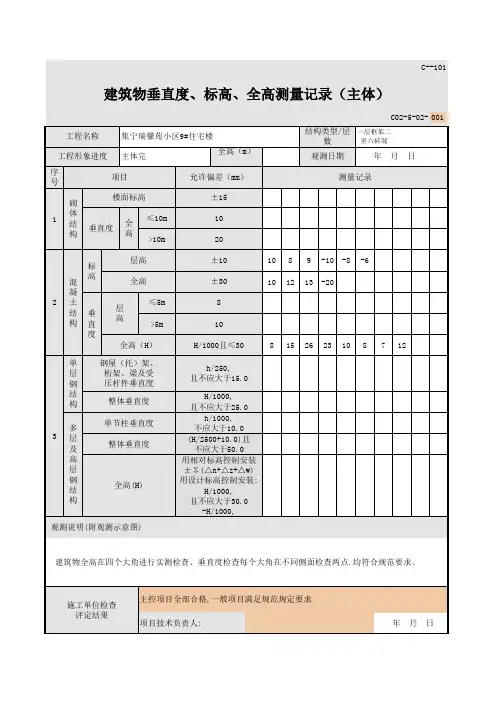

建筑物垂直度、标高、全高测量记录（主体）
工程名称
集宁瑞馨苑小区9#住宅楼
工程形象进度 ห้องสมุดไป่ตู้体完
全高（m）
序 号
项目
建筑物垂直度标高测量记录(一)
山东省建设工程质量监督总站监制
建筑物垂直度、标高测量记录（一）
鲁JJ—071
工程名称
工程形象进度
观测日期
序号
项目
允许偏差（mm）
测量15
垂直
度
全高
≤10m
10
>10m
20
2
混凝土结构
标高
层高
±10
全高
±30
垂直
度
层高
≤5m
8
>5m
10
全高（H）
H/1000且≤30
3
钢结构
单层钢结构
单层（托）架、桁架、梁及受压杆件垂直度
观测说明（附观测示意图）：
施工单位检查评定结果
砌体结构混凝土结构的楼面标高、垂直度均符合设计及施工质量
验收规范的规定。
项目技术负责人：年月日
监理（建设）单位验收结论
砌体结构混凝土结构的楼面标高、垂直度均符合设计及施工质量
验收规范的规定。
项目技术负责人：年月日
注：1、本表适用于主体结构施工完，对其全高及垂直度的测量记录。
h/250,且不应大于15.0
整体垂直度
h/1000，且不应大于25.0
多层及高层钢结构
单节柱的垂直度
h/1000，且不应大于10.0
整体垂直度
（h/1000+10.0），且不应大于50.0
全高（H）
用相对标高控制安装
±Σ（△n+△z+△w）
用设计标高安装
H/1000，且不应大于30.0
-H/1000，且不应大于30.0
钢结构检测报告模板(含检测原始记录)
