摄影测量基础实验报告
摄影测量基础实习报告
摄影测量基础实习报告一、实习目的与要求本次摄影测量基础实习是为了让我们更好地理解和掌握摄影测量学的基本原理和方法，培养我们的实践操作能力和运用相关软件进行数据处理的能力。
实习要求我们能够熟练地操作摄影测量仪器，进行外业数据采集和内业数据处理，并能够独立完成摄影测量数据的生产和分析。
二、实习内容实习的主要内容包括摄影测量的基本原理、摄影设备的操作与维护、外业数据采集、内业数据处理以及摄影测量成果的分析和应用。
具体包括以下几个方面：1. 摄影测量基本原理的学习：了解摄影测量的发展历程、基本概念和基本原理，掌握摄影测量中的像片控制点、像片纠正、立体观测等基本知识。
2. 摄影设备的操作与维护：学习摄影设备的结构、功能和使用方法，掌握摄影设备的维护和保养技巧。
3. 外业数据采集：学习如何选择合适的摄影设备和摄影参数，掌握像控点的布设和测量方法，了解野外作业的流程和注意事项。
4. 内业数据处理：学习使用相关软件进行摄影测量数据的处理，包括像片纠正、立体观测、数字高程模型生成等，掌握数据处理的基本流程和技巧。
5. 摄影测量成果的分析和应用：学习如何分析和应用摄影测量数据，包括数字正射影像图、数字线划图等成果的生成和应用，了解摄影测量在地理信息系统中的应用。
三、实习过程在实习过程中，我们首先进行了摄影测量基本原理的学习，通过阅读教材和参加课堂讲解，我们对摄影测量的基本概念和原理有了深入的了解。
接着，我们学习了摄影设备的操作与维护，通过实验室和实践操作，我们掌握了摄影设备的使用方法和维护技巧。
在外业数据采集阶段，我们选择了合适的摄影设备和参数，进行了像控点的布设和测量。
我们学会了如何选择合适的地点和时间进行摄影，如何设置相机参数和控制点，并通过实际操作掌握了野外作业的流程和注意事项。
在内业数据处理阶段，我们使用相关软件进行了摄影测量数据的处理。
我们学会了如何进行像片纠正、立体观测和数字高程模型的生成，掌握了数据处理的基本流程和技巧。
摄影测量基础实验报告
摄影测量基础实验报告一、像对的立体观察一、实验目的1、了解人造立体视觉的原理。
2、掌握观察人造立体的四个条件。
3、掌握人造立体观察方法，借助仪器进行立体观察。
二、实验内容借助立体镜观察正立体、反立体、零立体。
三、实验原理用双眼观察空间物体时，可以容易地判断物体的远近，得到景物的立体效应，这种现象称为人眼的天然立体视觉（如图1）。
人造视觉的过程：空间景物在感光材料上构像，人眼观察构像的像片而产生生理视差，重建空间景物立体视觉。
图1人造立体视觉的条件：1、两张像片必须是在两个不同位置对同一景物摄取的立体像对；2、每只眼睛必须只能观察像对的一张像片；3、两像片上相同景物（同名像点）的连线和眼睛基线应大致平行；4、两像片的比例尺相近（差别<15%），否则需要ZOOM系统等进行调节。
四、实验仪器桥式立体镜、反光立体镜五、实验步骤1、理解人造立体观察的原理和方法，了解人造立体视觉的条件，和人造立体视觉的条件。
2、区分立体像对的左片和右片；3、将航空像对置于立体镜下，像对的基线应与眼睛平行，即找出立体像对的同名像点的连线方向与眼睛基线大致平行，同名像点重合。
每只眼睛分别看一张像片，即左眼看左像片，右眼看右像片。
4、注意使像片上地形地物的阴影投向自己。
因为人对物体的立体感觉习惯与光源来自前方，阴影投向自己，这样才能是判读效果正确，否则会引起反立体效应。
5、用左右手的食指分别指向两张像片上的共同标志点，然后移动其中一张像片，使两手指重合，即表示两像片的共同标志一只眼分别看一张像片。
6、按照以下方式观察立体像对：①左眼看左像片，右眼看右像片；结果：正立体效应；②左眼看右像片，右眼看左像片；结果：反立体效应；③左片逆时针旋转90度，右片顺时针旋转90度，左眼看左像片，右眼看右像片；结果：零立体效应。
如图2所示：六、实验结果通过认真的操作，清晰观察到了像片的三种立体视觉（正立体、反立体、零立体）。
二、航空影像的4D产品生产一、实验目的通过本次实验，了解4D产品的生产过程，熟悉使用Virtuo NT 全数字摄影测量系统生产4D产品的过程，掌握生产过程中各中步骤的原理，加深对有关理论知识的理解。
摄影测量实习总结报告5篇
摄影测量实习总结报告5篇摄影测量实习总结报告(1)一、实习目的摄影测量与遥感实习是摄影测量学和遥感技术相应用的综合实习课。
本课程的任务是通过实习掌握摄影测量的原理、影像处理方法、成图方法，掌握遥感的信息获取、图像处理、分类判读及制图的方法和作业程序。
从而更系统地掌握摄影测量与遥感技术。
通过实习使我们更熟练地掌握摄影测量及遥感的原理，信息获取的途径，数字处理系统和应用处理方法。
进一步巩固和深化理论知识，理论与实践相结合。
培育我们的应用能力和创新能力、工作仔细、实事求是、吃苦耐劳、团结协作的精神，为以后从事生产实践工作打下坚实的理论与实践相结合的综合素质基础。
二、实习内容1) 遥感影像图制作;2) 相片控制测量;3) 航空摄影测量相对立体观察与两侧;4) 航片调绘、遥感图像属性调查;5) 相片及卫片的判读及调绘6) 调绘片的内页整饰7) 撰写实习报告，提交成果。
三、实习设备与资料1) 摄影测量与遥感书本上的理论知识。
2) 通过电脑查找有关这门学科的实践应用及其它相关知识等。
3) 电脑上相关的摄影测量的图片信息资料及判读方法。
4) 现有的实习报告模板及大学城空间里的相关教学资料。
四、实习时间与地点时间：__年6月19日——__年6月26日。
地点：学校图书馆、教室、寝室及搜集摄影测量与遥感这门学科的资料等相关地方。
五、实习过程5.1摄影测量与遥感学的进展情景摄影测量与遥感是从摄影影像和其他非接触传感器系统获取所讨论物体，主要是地球及其环境的可靠信息，并对其进行记录、量测、分析与应用表达的科学和技术。
随着摄影测量进展到数字摄影测量阶段及多传感器、多分辨率、多光谱、多时段遥感影像与空间科学、电子科学、地球科学、计算机科学以及其他边缘学科的交叉渗透、相互融合，摄影测量与遥感已逐渐进展成为一门新型的地球空间信息科学。
由于它的科学性、技术性、应用性、服务性以及所涉及的广泛科学技术领域，其应用已深化到经济建设、社会进展、国家安全和人民生活等各个方面。

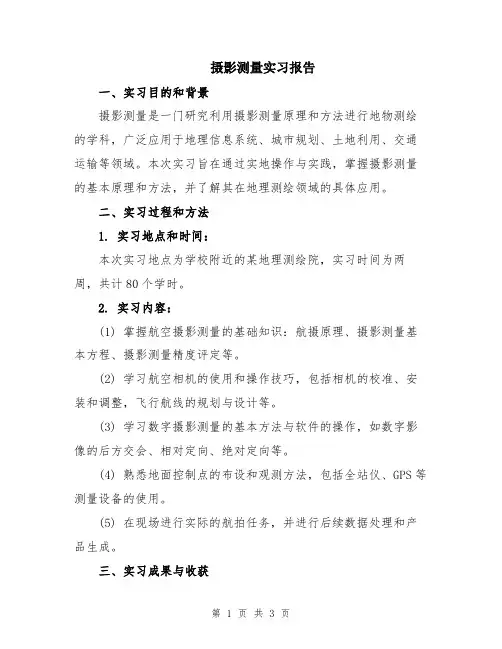

摄影测量实习报告
摄影测量实习报告一、实习目的和背景摄影测量是一门研究利用摄影测量原理和方法进行地物测绘的学科，广泛应用于地理信息系统、城市规划、土地利用、交通运输等领域。
本次实习旨在通过实地操作与实践，掌握摄影测量的基本原理和方法，并了解其在地理测绘领域的具体应用。
二、实习过程和方法1. 实习地点和时间：本次实习地点为学校附近的某地理测绘院，实习时间为两周，共计80个学时。
2. 实习内容：(1) 掌握航空摄影测量的基础知识：航摄原理、摄影测量基本方程、摄影测量精度评定等。
(2) 学习航空相机的使用和操作技巧，包括相机的校准、安装和调整，飞行航线的规划与设计等。
(3) 学习数字摄影测量的基本方法与软件的操作，如数字影像的后方交会、相对定向、绝对定向等。
(4) 熟悉地面控制点的布设和观测方法，包括全站仪、GPS等测量设备的使用。
(5) 在现场进行实际的航拍任务，并进行后续数据处理和产品生成。
三、实习成果与收获在实习过程中，我学到了很多理论知识，并通过实际操作掌握了摄影测量的一些基本技能。
具体成果如下：1. 熟悉了航空摄影测量的基本原理和方法，包括摄影测量方程的推导与应用，摄影测量精度评定的方法和标准等。
2. 学习了航空相机的使用和操作技巧，包括相机的安装与调整、飞行航线的规划与设计等。
通过实地操作，我掌握了安装相机并对其进行校准的方法，学会了设计合理的飞行航线以获取高品质的航空影像。
3. 掌握了数字摄影测量的基本方法与软件的操作，如使用数字影像进行后方交会、相对定向和绝对定向等。
通过实际操作，我学会了使用数字图像进行三维测量和模型重建，并生成了高精度的数字地图产品。
4. 熟悉了地面控制点的布设和观测方法，学会了使用全站仪、GPS等测量设备进行高精度的测量。
在实地调查中，我掌握了使用全站仪进行电子尺测量和位置定位的方法，并成功布设了一系列控制点。
5. 在实际航拍任务中，我负责协助搭建航空摄影测量设备，并进行了航空影像的获取和数据处理。
摄影测量实验报告
摄影测量实验报告一、实验目的摄影测量是一门通过对摄影影像的处理和分析来获取空间信息的技术。
本次实验的目的在于熟悉摄影测量的基本原理和方法，掌握摄影测量数据采集、处理和分析的流程，提高对摄影测量技术的实际应用能力，并通过实践加深对摄影测量相关理论知识的理解。
二、实验原理摄影测量基于中心投影的几何原理，利用航空摄影或近景摄影获取的影像，通过测量像点的坐标，结合摄影时的内外方位元素，恢复摄影瞬间的空间几何关系，从而解算出地面点的空间坐标。
其核心原理包括共线条件方程、相对定向、绝对定向等。
三、实验设备与数据1、实验设备计算机：用于数据处理和软件操作。
摄影测量软件：如_____等。
2、实验数据一组航空摄影影像或近景摄影影像。
控制点的坐标数据。
四、实验步骤1、影像导入与预处理将拍摄的影像导入摄影测量软件中。
对影像进行畸变差改正、辐射校正等预处理，以提高影像质量。
2、内定向确定影像的内方位元素，即像主点的坐标和焦距。
3、相对定向通过选取同名点，计算相对定向元素，建立立体模型。
4、绝对定向引入控制点的坐标，解算绝对定向元素，将立体模型纳入到地面坐标系中。
5、立体测图在立体环境下，采集地物和地貌的特征点、线。
6、数据编辑与处理对采集的数据进行编辑、整理，去除错误和冗余的信息。
7、生成成果生成数字高程模型（DEM）、数字正射影像（DOM）、等高线图等成果。
五、实验结果与分析1、精度分析将测量得到的点坐标与已知的控制点坐标进行对比，计算平面和高程精度。
通过精度统计分析，评估测量结果的准确性。
2、成果展示展示生成的 DEM、DOM 等成果，并对其质量进行评价。
观察成果中是否存在变形、模糊、缺失等问题。
3、误差来源分析分析实验过程中可能产生误差的来源，如影像质量、控制点精度、同名点选取误差、测量操作误差等。
六、实验中遇到的问题及解决方法1、影像质量问题部分影像存在模糊、扭曲等情况，影响了内定向和相对定向的精度。
通过对影像进行预处理，如去噪、增强等操作，一定程度上改善了影像质量。
摄影测量实习实验报告
摄影测量实习实验报告实验目的本次实验的目的是通过摄影测量技术进行测量，对实地目标进行建模和测量分析，掌握摄影测量的基本原理和应用方法。
实验仪器与材料实验仪器主要包括：- 数码相机- 三脚架- 手持测距仪- 实地目标（楼房、桥梁等）实验原理摄影测量是一种通过相机拍摄图像来获取几何信息的测量方法。
它利用相机的成像原理和三角测量原理，通过对几幅或更多图像进行分析和处理，可以得出目标的三维坐标、形状、体积等几何参数。
实验步骤1. 将数码相机安装到三脚架上，并调整好合适的拍摄参数（焦距、快门速度等）。
2. 选择一个实地目标进行拍摄，注意保证目标在几幅图像中都有合适的重叠区域。
3. 根据需要，使用手持测距仪对目标进行测量，得到目标在现实世界中的实际尺寸。
4. 拍摄图像，并确保拍摄的图像质量良好，清晰度高，色彩准确。
5. 把拍摄的图像导入计算机中，利用摄影测量软件进行图像处理和几何参数的计算。
6. 根据计算结果，得到目标在三维坐标系中的位置和其他几何参数。
实验结果与分析经过计算，我们成功得到了实地目标的三维坐标、形状和体积等几何参数。
通过实验数据的分析，我们发现摄影测量技术具有以下优点：1. 高精度：通过多幅图像的综合分析和处理，可以得到相当精确的测量结果。
2. 高效性：相比传统的测量方法，摄影测量技术可以节省大量的时间和人力资源。
3. 非接触性：摄影测量技术可以在不接触目标的情况下进行测量，避免了对目标的损伤和破坏。
实验小结通过本次实验，我们深入了解了摄影测量技术的基本原理和应用方法。
摄影测量技术在土木工程、测绘地理信息等领域具有广泛的应用前景，可以实现对大型目标的快速测量和建模。
在今后的学习和工作中，我们将进一步掌握和应用摄影测量技术，为相关领域的发展和应用做出贡献。
摄影测量实习实验报告
一、实习目的本次摄影测量实习实验旨在通过实际操作，加深对摄影测量原理、影像处理方法、成图技术的理解，提高运用摄影测量技术解决实际问题的能力。
通过实习，使学生掌握航测外业与内业的基本操作，熟悉摄影测量软件的使用，培养团队协作和创新能力。
二、实习时间与地点时间：2023年X月X日至X月X日地点：某高校测绘实验室三、实习内容1. 航测外业实习（1）航测仪器的操作：学习使用全站仪、水准仪等航测仪器进行实地测量，掌握测量数据的采集和处理。
（2）像片判读与调绘：通过对航摄像片的判读，掌握地物属性，进行像片调绘，绘制地形图。
2. 航测内业实习（1）航测数据处理：学习使用摄影测量软件（如：CASS、MapGIS等）进行航测数据处理，包括航测平差、坐标转换等。
（2）数字高程模型（DEM）生成：学习使用DEM生成软件（如：ArcGIS、Global Mapper等）生成数字高程模型。
（3）数字正射影像图（DOM）制作：学习使用DOM制作软件（如：ArcGIS、Global Mapper等）制作数字正射影像图。
（4）数字线划图（DLG）制作：学习使用DLG制作软件（如：CASS、MapGIS等）制作数字线划图。
四、实习步骤1. 航测外业实习（1）了解实习区域的地形、地貌特征，收集相关资料。
（2）分组进行实地测量，掌握航测仪器的操作方法。
（3）采集测量数据，进行数据处理。
（4）进行像片判读与调绘，绘制地形图。
2. 航测内业实习（1）使用摄影测量软件进行航测数据处理。
（2）使用DEM生成软件生成数字高程模型。
（3）使用DOM制作软件制作数字正射影像图。
（4）使用DLG制作软件制作数字线划图。
五、实习成果1. 完成实习报告，总结实习过程中的心得体会。
2. 完成实习任务，生成数字高程模型、数字正射影像图、数字线划图等成果。
3. 掌握航测外业与内业的基本操作，熟悉摄影测量软件的使用。
六、实习总结通过本次摄影测量实习实验，我深刻认识到摄影测量技术在测绘领域的广泛应用。
摄影测量个人实习报告
一、前言摄影测量是一门应用广泛的学科，涉及遥感、地理信息系统、计算机科学等多个领域。
通过本次摄影测量实习，我对摄影测量的基本原理、影像处理方法、成图方法有了更深入的了解，同时也提升了我的实践操作能力和团队合作精神。
以下是我对本次实习的总结和反思。
二、实习目的1. 掌握摄影测量的基本原理和影像处理方法；2. 学会使用摄影测量软件进行数据处理和成图；3. 提高实践操作能力和团队合作精神；4. 培养创新意识和解决实际问题的能力。
三、实习内容1. 实习地点：某高校测绘与地理信息学院摄影测量实验室2. 实习时间：20XX年X月X日至20XX年X月X日3. 实习内容：（1）摄影测量基本原理学习在实习初期，我们学习了摄影测量的基本原理，包括像片几何关系、摄影测量模型、数字高程模型（DEM）、数字正射影像图（DOM）等。
通过学习，我对摄影测量的基本概念有了更清晰的认识。
（2）影像处理软件学习实习过程中，我们学习了ENVI、ArcGIS等影像处理软件，掌握了遥感影像的预处理、图像增强、波段组合、影像分类等操作。
这些软件在摄影测量中发挥着重要作用，能够帮助我们快速、准确地获取和处理遥感数据。
（3）实际操作与数据处理在实习过程中，我们进行了多个实际操作项目，包括：1. 航空摄影影像的获取与预处理；2. 数字高程模型（DEM）的生成；3. 数字正射影像图（DOM）的生成；4. 数字线画地图（DLG）的生成；5. 遥感影像分类与制图。
通过实际操作，我掌握了摄影测量软件的使用方法，提高了数据处理能力。
（4）团队协作与沟通在实习过程中，我们分组进行项目，共同完成各项任务。
这让我明白了团队协作的重要性，学会了如何与队友沟通、交流，共同解决问题。
四、实习成果1. 完成多个摄影测量项目，包括DEM、DOM、DLG的生成；2. 熟练掌握ENVI、ArcGIS等影像处理软件；3. 提高实践操作能力和团队合作精神；4. 深化对摄影测量基本原理的理解。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
摄影测量基础实验报告一、像对的立体观察一、实验目的1、了解人造立体视觉的原理。
2、掌握观察人造立体的四个条件。
3、掌握人造立体观察方法，借助仪器进行立体观察。
二、实验内容借助立体镜观察正立体、反立体、零立体。
三、实验原理用双眼观察空间物体时，可以容易地判断物体的远近，得到景物的立体效应，这种现象称为人眼的天然立体视觉（如图1）。
人造视觉的过程：空间景物在感光材料上构像，人眼观察构像的像片而产生生理视差，重建空间景物立体视觉。
图1人造立体视觉的条件：1、两张像片必须是在两个不同位置对同一景物摄取的立体像对；2、每只眼睛必须只能观察像对的一张像片；3、两像片上相同景物（同名像点）的连线和眼睛基线应大致平行；4、两像片的比例尺相近（差别<15%），否则需要ZOOM系统等进行调节。
四、实验仪器桥式立体镜、反光立体镜五、实验步骤1、理解人造立体观察的原理和方法，了解人造立体视觉的条件，和人造立体视觉的条件。
2、区分立体像对的左片和右片；3、将航空像对置于立体镜下，像对的基线应与眼睛平行，即找出立体像对的同名像点的连线方向与眼睛基线大致平行，同名像点重合。
每只眼睛分别看一张像片，即左眼看左像片，右眼看右像片。
4、注意使像片上地形地物的阴影投向自己。
因为人对物体的立体感觉习惯与光源来自前方，阴影投向自己，这样才能是判读效果正确，否则会引起反立体效应。
5、用左右手的食指分别指向两张像片上的共同标志点，然后移动其中一张像片，使两手指重合，即表示两像片的共同标志一只眼分别看一张像片。
6、按照以下方式观察立体像对：①左眼看左像片，右眼看右像片；结果：正立体效应；②左眼看右像片，右眼看左像片；结果：反立体效应；③左片逆时针旋转90度，右片顺时针旋转90度，左眼看左像片，右眼看右像片；结果：零立体效应。
如图2所示：六、实验结果通过认真的操作，清晰观察到了像片的三种立体视觉（正立体、反立体、零立体）。
二、航空影像的4D产品生产一、实验目的通过本次实验，了解4D产品的生产过程，熟悉使用Virtuo NT 全数字摄影测量系统生产4D产品的过程，掌握生产过程中各中步骤的原理，加深对有关理论知识的理解。
1、了解Virtuo NT数字摄影测量系统的功能；2、掌握Virtuo NT数字测量系统作业流程；3、加深对数字摄影测量基本理论、方法和过程的理解；4、培养实际动手能力。
二、实验内容完成Virtuo NT系统的一些简单操作，例如：内定向、相对定向、绝对定向；借助Virtuo NT系统生成4D产品。
三、实验原理Virtuoso NT系统是基于 WindowsNT 的全数字摄影测量系统, 完成摄影测量作业.由计算机视觉(其核心是影像匹配与影像识别)代替人眼的立体量测与识别,不再需要传统的光机仪器.从原始资料,中间成果及最后产品等都是以数字形式,克服了传统摄影测量只能生产单一线划图的缺点,可生产出多种数字产品,如数字高程模型, 数字正射影像,数字线划图,景观图等,并提供各种工程设计所需的三维信息,各种信息系统数据库所需的空间信息。
Virtuo NT 的主要软件模块包括:解算定向参数,自动空中三角测量,核线影像重采样, 影像匹配,生成数字高程模型,制作数字正射影像,生成等高线,制作景观图,DEM 透视图, 等高线叠加正射影像,基于数字影像的机助量测,文字注记,图廓整饰。
Virtuo NT 的作业方式为自动化与人工干预.系统在自动化作业状态下运行不须任何人工干预.人工干预是作为自动化系统的"预处理"与"后处理" ,如必要的数据准备,必要的辅助量测等及自动化过尚无法解决的问题. 人工干预不同于单的人工控制操作, 而是尽可能达到了半自动化. 根据 Virtuo NT 制作 4D产品的基本工作流程如图：图14D产品是指数字高程模型DEM是在某一投影平面（如高斯投影平面）上规则格网点的平面坐标（X，Y）及高程（Z）的数据集。
DEM的格网间隔应与其高程精度相适配，并形成有规则的格网系列。
根据不同的高程精度，可分为不同类型。
为完整反映地表形态，还可增加离散高程点数据；数字正射影像图DOM是利用数字高程模型（DEM）对经扫描处理的数字化航空像片，经逐像元进行投影差改正、镶嵌，按国家基本比例尺地形图图幅范围剪裁生成的数字正射影像数据集。
它是同时具有地图几何精度和影像特征的图像，具有精度高、信息丰富、直观真实等优点；数字线划地图DLG是现有地形图要素的矢量数据集，保存各要素间的空间关系和相关的属性信息，全面地描述地表目标；数字栅格地图DRG）是现有纸质地形图经计算机处理后得到的栅格数据文件。
每一幅地形图在扫描数字化后，经几何纠正，并进行内容更新和数据压缩处理，彩色地形图还应经色彩校正，使每幅图像的色彩基本一致。
数字栅格地图在内容上、几何精度和色彩上与国家基本比例尺地形图保持一致。
四、实验仪器Virtuo NT系统、一组航摄影像对。
五、实验步骤1、数据准备实习测区资料分析根据给定的实习的原始资料,了解原始影像的分辨率、像片比例尺、影像方位、框标的位置、全测区控制点分布、控制点数据,相机参数。
2、建立测区①创建新测区数据准备完善后,进入 Virtuo NT 主界面,首先要新建一个测区,在主菜单中，选择“设置”→“测区参数”项，屏幕显示“打开或创建一个测区”文件对话框，输入测区名，进入测区参数界面，按要求输入个参数，之后保存退出。
②录入相机参数进入“设置”→“相机文件”, 找到刚才在设置测区对话框中新建的相机检校文件, 双击进入参数设置界面,将相机数据对应填写到界面中，选择“确定”按钮，将参数存盘。
③录入控制点坐标进入“设置”→“地面控制点”,可以逐点输入控制点文件,或者直接通过输入按钮,直接读取一个控制点文件。
④原始影像的数据格式转换参数设置完成之后,还需要对影像文件进行转换,将各种影像文件转换成 Virtuo NT 支持的影像格式。
进入“文件”→“引入”→“影像文件”项,进入输入影像对话框,通过“增加”按钮,将所要处理的原始影像引入对话框,然后选择“处理”按钮，即可。
3、建立模型进行模型的设置,现以 157 和 156 两张影像为例,介绍模型的创建过程:通过“文件”→“打开模型”,可以建立一个新模型,命名为 157-156,默认后缀名为mdl,建立好157-156模型后,程序自动弹出模型参数设置对话框,按照该模型的基本情况设置该对话框,主要设置左、右影像,其它可按程序默认参数设置,之后“保存”退出。
4、模型定向（1）自动内定向调用内定向程序“处理”→“定向”→“内定向”,建立框标模板(若模板已建立,则进入左影像的内定向)。
程序读入左影像数据后，屏幕显示建立框标坐标模板界面。
界面右边小窗口为某个框标的放大影像,其框标中心点清晰可见。
界面左窗口显示了当前模型的左影像,若影像的四角的每个框标都有白色的小框围住,框标近似定位成功。
若小白框没有围住框标,则需进行人工干预:移动鼠标将光标移到某框标中心,单击鼠标左键,使小白框围住框标。
首先进行左影像内定向:该界面显示了框标自动定位后的状况。
可选择界面中间小方块按钮将其对应的框标放大显示于右窗口内,观察小十字丝中心是否对准框标中心,若不满意可进行调整。
框标调整有自动或人工两种方式:①自动方式: 选择自动按钮后, 移动鼠标在左窗口中的当前框标中心点附近单击鼠标左键, 小十字丝将自动精确对准框标中心。
②人工方式:若自动方式失败,则可选择人工按钮,移动鼠标在左窗口中的当前框标中心点附近单击鼠标左键,再分别选择上,下,左,右按钮,微调小十字丝,使之精确对准框标中心。
右影像内定向:右影像内定向与左影像内定向相似,进行右影像的内定向。
如果之前做过内定向的,系统会弹出一个对话框,显示左像片的内定向参数 (系统在完成左像片的内定向后再启动右像片的内定向),并询问是否重新进行内定向。
如果不想再进行内定向,选择否;退出内定向模块,进行相对定向。
（2）自动相对定向步骤：选择菜单“处理”→“模型定向”→“相对定向”；在影像显示窗口内点击右键,选择“自动相对定向”；自动相对定向完成后,在定向结果窗口检查同名点的上下视差,如果比较大,则比较大,则把它删除或进行调整；编辑完成后,保存,退出。
（3）自动绝对定向步骤: 选择菜单“处理”→“模型定向”→“绝对定向”；参照给出的控制点点位图,在相对定向界面中,寻找相应的控制点,对控制点的点位进行精确调整,输入控制点相应的点号,点击“确定”保存。
（4）自动生成核线影像步骤:在相对定向界面，单击鼠标右键弹出菜单，选择“全局显示”→“自动定义最大作业区”→“生成核线影”→“非水平核线”→“保存”→“退出”；按照同样的步骤,进行其他模型的内定向,相对定向,绝对定向,核线影像生成,当每个模型的核线影像生成后,则进行影像匹配计算。
5、影像匹配与匹配后的编辑选择菜单“处理”→“影像匹配”项，出现影像匹配计算的进程显示窗口，自动进行影像匹配。
匹配结果的编辑：（如图）图26、生成单模型的DEM生成单模型DEM在系统主菜单中,选择“产品”→“生成 DEM”→“生成 DEM(M)”项,屏幕显示计算提示界面,计算完毕后,即建立了当前模型的DEM。
在系统主菜单中,选择“显示”→“立体显示”→“透示显示”项,进入显示界面,屏幕显示当前模型的DEM。
7、生成正射影像在主界面上,依次单击“产品”→“生成正射影像”项,系统自动生成正射,单击“显示”→“正射影像”。
生成的影像如图：图3六、实验总结通过此次实习,了解了使用 Virtuo NT 全数字摄影测量系统生产 4D 产品的过程,熟悉了 Virtuo NT全数字摄影测量系统的使用,加深了对相关知识的理解。
4D产品生产实习是一个综合性很强的实习,它是对所学摄影测量及相关专业的综合应用。
该实习在数字摄影测量实习的基础上进行。
通过本次实习,了解到了 Virtuo NT 全数字摄影测量系统的功能强大,在4D产品生产实习的过程中自动与半自动的快速生成功能。
实习中需要注意:定义核线范围以将控制点划在作业区范围内为宜,但不能超控太多；其次应结合实际地形情况,如高山地或大比例城区,由于左右像片视差较大,就应适当将核线范围划大些。
三、像片的调绘和地形图编辑一、实验目的1、加强对摄影测量内、外业工作的理解；2、初步掌握全野外调绘的基本方法；3、掌握调绘的综合取舍及居民地、道路等九大地理要素的调绘；4、培养在实践中灵活运用所学知识，独立解决具体问题。
二、实验内容采用全野外调绘方法，利用航摄像片分小组完成测区内规定区域的像片调绘工作。
三、实验仪器航片；测区地形图及相关资料；野外袖珍立体镜；《航空摄影测量外业规范》、《1：500、1：1000、1：2000地形图图式》等。
