缓粘结预应力工艺
缓粘结预应力施工工法
缓粘结预应力施工工法一、前言缓粘结预应力施工工法是一种应用广泛的钢筋混凝土结构预应力施工工法，手段灵活，施工简便，广泛应用于大型桥梁、高层建筑、输油管道等领域。
本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施和经济技术分析进行介绍，以便读者了解该工法的理论依据和实际应用。
二、工法特点缓粘结预应力施工工法具有如下几个特点：（1）施工周期短。
该工法采用了预应力钢筋与混凝土直接粘结的方式，粘结快速可靠，使得施工周期大幅缩短。
（2）施工工艺简单。
该工法不需要使用特殊的支座、张拉器、锚具等设备，具有施工工艺简单、便于操作的特点。
（3）适应性强。
该工法适用于各种规模的桥梁、建筑、管道等结构的预应力施工。
（4）节约钢材。
该工法可以通过调整预应力钢筋的入土深度，优化预应力筋的使用，节约钢材。
（5）安全可靠。
该工法施工过程中不存在张拉器弯曲力矩和较大的挤压力，减小了施工过程的安全风险。
三、适应范围缓粘结预应力施工工法适用于各种规模的桥梁、建筑、管道等结构的预应力施工。
该工法可以应用于新建工程和既存结构的加固和改造。
四、工艺原理1. 与实际工程之间的联系缓粘结预应力施工工法是一种将预应力钢筋粘结于混凝土的方式，以实现预应力效果的工法。
该工法的施工原理主要分为以下两步：首先删除混凝土表面的浮渣、杂质等，并在钢筋表面涂覆环氧树脂胶粘剂，然后钢筋和混凝土通过胶粘剂粘结起来，形成预应力结构。
2. 采取的技术措施（1）选择性抽取混凝土表面的浮渣、杂质等，确保钢筋和混凝土具有较好的粘结性。
（2）采用环氧树脂胶粘剂，优化粘结质量和较好的应变性能。
（3）选用合适的钢筋和混凝土配合比，使得施工过程中预应力筋具有良好的承载能力。
五、施工工艺1. 钢筋的装配（1）计划工程使用钢筋的数量和规格（2）测量混凝土与钢筋的粘合层和预应力筋的内部层的深度，并根据测量结果进行钢筋的装配。
2. 粘接剂的喷涂（1）使用清洁工具清除混凝土表面上的泥土、油垢等杂质。
解析缓粘结预应力钢筋工程施工工艺
解析缓粘结预应力钢筋工程施工工艺1. 钢筋预处理：钢筋在进行缓粘结前需要进行预处理，包括钢筋表面的清洁、除锈和防腐处理。
清洁钢筋表面可以使用机械刷洗或高压水洗等方法，将钢筋表面的杂质、锈蚀物等清除干净。
除锈可以采用喷砂、刷除锈剂等方法，将钢筋表面的锈蚀物彻底去除。
对钢筋进行防腐处理，一般采用喷涂防锈漆或涂刷防锈剂等方法。
2. 钢筋的布置：根据设计要求，在混凝土结构中设置钢筋，一般需要按照预制挂篮的方式进行布置。
工人需要按照设计图纸，将钢筋按照要求的位置和间距布置好。
在布置过程中要注意保持钢筋的垂直度和水平度，确保钢筋的稳定性和正确性。
3. 预应力锚固：在确保钢筋布置正确后，需要进行预应力锚固工作。
预应力锚固是将钢筋两端进行固定，使之能够承担预应力作用。
一般采用钢套、锚板等预应力设备将钢筋端部与结构梁体相连接，利用力学原理将预应力力传递到混凝土结构中。
4. 缓粘结处理：缓粘结是将钢筋进行局部埋设于混凝土中，使其与混凝土结构形成一体化。
在缓粘结处理时，需要保证钢筋表面干燥无水，以及混凝土的充实度和密实度。
还需要控制粘结剂的使用量和操作温度，确保粘结质量。
5. 预应力张拉：在缓粘结处理完成后，需要进行预应力张拉工作。
预应力张拉是通过专用设备，将预应力钢筋施加一定的拉力，并固定在钢筋锚固设备上。
预应力拉力大小的调节要根据设计要求和施工方案进行控制。
在张拉后，需要对钢筋进行锚固并进行张拉力的监测和调整，确保张拉力的稳定和合理。
6. 后期处理：预应力工程施工完成后，还需要进行后期处理工作。
包括对混凝土的养护、钢筋的保护和检测等。
混凝土的养护是为了提高混凝土的强度和耐久性，一般采用保湿养护的方法，使混凝土能够充分水化。
钢筋的保护是为了防止钢筋锈蚀，一般采用防腐涂层或保护层等措施。
对钢筋进行检测，包括张拉力的监测、锚固的稳固性和表面的检查等，确保施工质量和安全性。
缓粘结预应力钢筋工程施工工艺需要结合预处理、布置、锚固、缓粘结处理、张拉和后期处理等多个环节进行，严格按照施工方案和设计要求进行操作和控制，确保施工质量和结构安全。
缓粘结预应力技术
固化前性能
初始粘度
固化后性能
强度、耐久性
张拉适用性
张拉期、固化期
缓粘结预应力的标准体系
《缓粘结预应力钢绞线》JG/T 369-2012 Retard-bonded prestressing steel strand
护套横肋
摩擦系数
粘结锚固
粘结、锚固 设计、张拉 粘结强度
缓粘结预应力的标准体系
《缓粘结预应力混凝土结构技术规程》JGJ XXXX-2012 Technical specification for concrete structures with retarded-bonded tendons
缓粘结预应力技术是什么 1、预应力技术的更新换代
缓粘结
预
预应力
应
无粘结
力 技 术
有粘结 预应力
预应力
的
施工阶段无粘结
更 新
施工简便易行 结点布置简单
使用阶段有粘结 力学性能优异 施工简便易行
换 代
力学性能优异 施工工艺复杂
使用范围有限
结点布置简单
结点使用受限
缓粘结预应力技术是什么
缓凝介质→ 制备工艺→ 张拉流程→ 缓粘效应
1——护套；2——钢绞线；3——缓凝粘合剂； h——肋高；l——肋间距；a——肋宽。
缓粘结预应力技术优势
有粘结
施工工艺
埋设波纹管
PK有粘结
缓粘结
有粘结 节点布置
缓粘结
穿筋
灌浆
张拉
穿筋
张拉
锚具大、布置不方便、节点交 汇处混凝土浇注不易密实，使 用受限。
锚具小、节点布置灵活方便， 节点交汇处混凝土浇注质易密 实。施工质量有保障。
缓粘结预应力施工工法(2)
缓粘结预应力施工工法缓粘结预应力施工工法一、前言缓粘结预应力施工工法是一种应用于工程建设的技术方法，利用预应力将构件内部产生的应力均匀分布，提高结构的承载能力和稳定性。
本文将介绍缓粘结预应力施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及实际工程实例。
二、工法特点缓粘结预应力施工工法具有以下特点：1.施工便捷：采用缓粘结预应力施工工法可以减少现场浇筑的施工工序，大大缩短了施工周期。
2. 结构稳定：预应力使构件内部产生压应力，提高了结构的稳定性和承载能力。
3. 节约材料：由于预应力的施加，可以减少结构材料的使用量，降低工程成本。
4. 延长使用寿命：预应力可以减少结构受力引起的变形和裂缝，延长结构的使用寿命。
三、适应范围缓粘结预应力施工工法适用于各种工程建设，特别适用于大型桥梁、高层建筑、输电塔和矿井支护等需要较大承载能力和结构稳定性的工程。
四、工艺原理缓粘结预应力施工工法通过将预应力钢筋固定在构件中，利用设备施加预应力，使钢筋内部产生压应力，从而改变构件的受力状态。
采取的技术措施包括：1. 预应力设计：根据工程要求，确定预应力设计方案，设计预应力以及预应力钢筋的布置方式和数量。
2. 预应力施加：采用专用设备施加预应力，通过预应力张拉设备和锚固设备的配合，将预应力加载到构件中。
3. 确保接头质量：在预应力施加过程中，要确保预应力钢筋与构件之间的缓粘结性能，以保证施工过程稳定性和连接质量。
五、施工工艺缓粘结预应力施工工艺包括以下施工阶段：1. 基础处理：在基础上进行清理、检查和修复，确保基础的承载能力和稳定性。
2. 模板搭设：根据结构尺寸和形状，搭设支撑结构、模板和脚手架等。
3. 钢筋绑扎：按照设计要求，将预应力钢筋进行绑扎，固定在构件内部。
4. 砼浇筑：将混凝土按照设计要求进行浇筑，确保混凝土的质量和连续性。
5. 预应力张拉：根据预应力设计方案，采用专用设备进行预应力钢筋的张拉，并对其进行锚固。
解析缓粘结预应力钢筋工程施工工艺
解析缓粘结预应力钢筋工程施工工艺缓粘结预应力钢筋是一种应用广泛的新型预应力钢材，其具有很高的机械性能和良好的耐腐蚀性能，因此，它广泛应用于桥梁、隧道、大型建筑等工程中。
1. 钢筋加工首先，根据设计要求和施工图纸，对缓粘结预应力钢筋进行加工，包括剪断、弯曲、焊接等工艺。
在加工之前，要认真检查钢筋的质量和尺寸，避免出现不合格情况。
2. 预应力工序在钢筋加工完成之后，进行预应力工序。
预应力工序主要包括张拉、锚固和切断三个步骤。
（1）张拉张拉是将预制拉索中的钢筋拉紧到设计要求的预应力状态，根据设计要求和现场实际情况，选择适当的张拉设备和张拉方法。
在张拉过程中，要确保张拉力的稳定和均匀，避免出现超张拉或局部张拉不足的情况。
（2）锚固锚固是将预应力钢筋的一端固定在锚具中，使其能够承受预应力力量。
锚具的选用和固定，要满足预应力钢筋的技术要求和现场实际情况，避免锚固力不足或固定不牢的情况。
（3）切断在预应力钢筋达到预应力状态后，进行切断。
切断要求准确，不得出现误差，否则会对结构安全产生影响。
3. 填充填充是将预应力钢筋和构件之间空隙填满，使其能够达到牢固的联结状态。
填充材料的选用和填充方法，要根据设计要求和施工现场实际情况进行选择，避免出现填充不均匀或材料质量不合格的情况。
4. 混凝土施工混凝土施工是整个工程的核心步骤，要保证混凝土的配合比、坍落度、紧实程度等技术指标符合要求。
同时，还要注意施工中的环保问题，避免施工污染环境。
5. 后续工序后续工序主要包括拆模、堵漏、打浆、验收等步骤。
在拆模和验收过程中，要严格按照规定进行操作，避免出现不符合要求的情况。
总之，缓粘结预应力钢筋工程施工工艺十分复杂，需要认真分析设计要求和现场实际情况，采取合理的施工方法和措施，才能保证工程质量和安全。

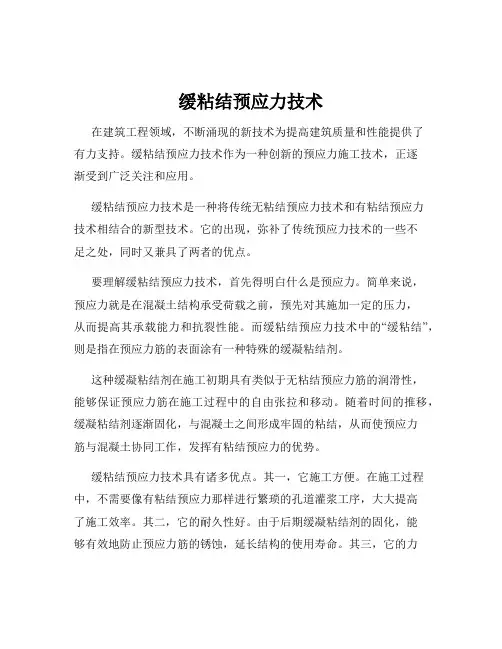

缓粘结预应力技术
缓粘结预应力技术在建筑工程领域，不断涌现的新技术为提高建筑质量和性能提供了有力支持。
缓粘结预应力技术作为一种创新的预应力施工技术，正逐渐受到广泛关注和应用。
缓粘结预应力技术是一种将传统无粘结预应力技术和有粘结预应力技术相结合的新型技术。
它的出现，弥补了传统预应力技术的一些不足之处，同时又兼具了两者的优点。
要理解缓粘结预应力技术，首先得明白什么是预应力。
简单来说，预应力就是在混凝土结构承受荷载之前，预先对其施加一定的压力，从而提高其承载能力和抗裂性能。
而缓粘结预应力技术中的“缓粘结”，则是指在预应力筋的表面涂有一种特殊的缓凝粘结剂。
这种缓凝粘结剂在施工初期具有类似于无粘结预应力筋的润滑性，能够保证预应力筋在施工过程中的自由张拉和移动。
随着时间的推移，缓凝粘结剂逐渐固化，与混凝土之间形成牢固的粘结，从而使预应力筋与混凝土协同工作，发挥有粘结预应力的优势。
缓粘结预应力技术具有诸多优点。
其一，它施工方便。
在施工过程中，不需要像有粘结预应力那样进行繁琐的孔道灌浆工序，大大提高了施工效率。
其二，它的耐久性好。
由于后期缓凝粘结剂的固化，能够有效地防止预应力筋的锈蚀，延长结构的使用寿命。
其三，它的力学性能优异。
能够充分发挥预应力筋的强度，提高结构的承载能力和抗裂性能。
在实际应用中，缓粘结预应力技术适用于多种建筑结构。
例如，在大跨度的桥梁结构中，它可以有效地减少桥梁的挠度和裂缝，提高桥梁的通行能力和安全性。
在高层建筑中，它能够增强结构的抗风抗震性能，提高建筑的稳定性。
此外，在工业厂房、体育场馆等大型公共建筑中，缓粘结预应力技术也有着广泛的应用前景。
然而，缓粘结预应力技术在应用过程中也面临一些挑战。
首先是缓凝粘结剂的性能问题。
缓凝粘结剂的固化时间、粘结强度等性能直接影响到预应力技术的效果，如果性能不稳定，可能会导致预应力损失或结构安全隐患。
其次是施工质量的控制。
虽然施工相对简便，但仍需要严格控制施工工艺和操作流程，确保预应力筋的铺设位置、张拉力度等符合设计要求。
缓粘结预应力工程施工
一、缓粘结预应力工程施工概述1. 施工原理缓粘结预应力工程施工原理是在预应力筋与混凝土之间设置缓粘结材料，如塑料套管、波纹管等，使预应力筋与混凝土之间的粘结速度减慢，从而在混凝土浇筑后的一段时间内，预应力筋仍能自由滑动，待混凝土达到一定强度后再进行张拉，使预应力筋与混凝土缓慢粘结。
2. 施工优势（1）提高结构耐久性：缓粘结预应力技术能够有效防止预应力筋锈蚀，提高预应力混凝土结构的耐久性。
（2）降低施工难度：由于预应力筋与混凝土之间的粘结速度减慢，施工过程中预应力筋可自由滑动，降低了施工难度。
（3）提高施工效率：缓粘结预应力技术可减少施工过程中的停顿时间，提高施工效率。
二、缓粘结预应力工程施工工艺1. 预应力筋下料、制作（1）根据设计要求，对预应力筋进行下料、制作，确保预应力筋的长度、形状、尺寸符合设计要求。
（2）对预应力筋进行表面处理，如除锈、刷油等，提高预应力筋的耐腐蚀性。
2. 缓粘结材料设置（1）根据设计要求，选择合适的缓粘结材料，如塑料套管、波纹管等。
（2）在预应力筋周围设置缓粘结材料，确保预应力筋与混凝土之间的粘结速度减慢。
3. 模板安装、钢筋绑扎（1）根据设计要求，安装模板，确保模板的稳定性和准确性。
（2）绑扎钢筋，确保钢筋的位置、间距、锚固等符合设计要求。
4. 混凝土浇筑、养护（1）按照设计要求，进行混凝土浇筑，确保混凝土的均匀性和密实性。
（2）对混凝土进行养护，确保混凝土达到设计要求的强度。
5. 预应力筋张拉、粘结（1）待混凝土达到一定强度后，进行预应力筋张拉。
（2）张拉过程中，确保预应力筋与混凝土之间的粘结速度符合设计要求。
（3）张拉完成后，对预应力筋进行粘结处理，确保预应力筋与混凝土之间的粘结牢固。
三、缓粘结预应力工程施工质量控制1. 材料质量：确保预应力筋、缓粘结材料等材料的质量符合设计要求。
2. 施工工艺：严格按照施工工艺进行操作，确保预应力筋与混凝土之间的粘结速度符合设计要求。
缓粘结预应力工艺
缓粘结预应力工艺缓粘结预应力工艺模板范本一、引言缓粘结预应力工艺是一种重要的混凝土结构加固方法，在工程实践中得到广泛应用。
本将详细介绍缓粘结预应力的概念、工艺过程、工作原理、施工步骤等内容，以便于工程师和技术人员了解该工艺并应用于实际项目中。
二、缓粘结预应力概述1. 什么是缓粘结预应力？缓粘结预应力是一种在张拉过程中利用粘结介质的时间效应，使预应力损失减小的工艺。
2. 缓粘结预应力的优势缓粘结预应力工艺相比传统预应力工艺具有以下优势：- 减小了预应力损失，提高了结构的使用寿命；- 提高了结构的静动力性能和抗震性能；- 减小了施工周期和施工难度。
3. 缓粘结预应力的应用领域缓粘结预应力工艺广泛应用于桥梁、建筑、水利工程等领域，对于需要长期荷载作用的结构尤为适用。
三、缓粘结预应力工艺过程1. 缓粘结预应力工艺的基本原理缓粘结预应力工艺利用粘结介质的时间效应，在预应力钢束张拉过程中，通过恰当控制张拉速度、应力水平及荷载持续时间等因素，减小粘结介质的滑动和相对位移，从而降低预应力损失。
2. 缓粘结预应力工艺的施工步骤缓粘结预应力工艺包括以下主要步骤：- 设计与准备：确定预应力力大小、应力水平和长度等参数，并准备好所需的工具和材料；- 钢束预处理：清洁、防锈和涂覆防锈涂料等处理；- 钢束张拉：根据设计要求，使用专用张拉设备对钢束进行张拉；- 粘结介质注浆：使用注浆设备将粘结介质注入孔隙中；- 后期处理：修整端面，加固预应力锚具等。
四、附件列表本所涉及的附件如下：1. 张拉设备操作手册2. 注浆设备操作手册3. 钢束预处理操作规范五、法律名词及注释本所涉及的法律名词及注释如下：1. 预应力：指在结构受力之前施加在结构内部的外力；2. 缓粘结：指预应力钢束与混凝土之间的相对滑动相对位移在一定范围内发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.1制作缓粘结预应力钢绞线采用钢绞线宜选用高强度低松弛预应力钢绞线，其性能应符合现行国家标准《预应力混凝土用钢绞线》GB/T5224的规定。
3.2缓粘结预应力钢绞线不应有死弯，当有死弯时应切断；缓粘结预应力钢绞线中的每根钢丝都是通长的，弹性模量Es应按1.95×105N/mm2采用，必要时可采用实测的弹性模量。
1×7
15.2
139
258.5
19.0
0.9
1350
1×7
17.8
191
355.3
21.8
1.0
1866
4外包护套
缓粘结预应力钢绞线用的外包层材料应采用高密度聚乙烯，严禁使用聚氯乙烯，其质量应符合《高密度聚乙烯树脂》GB/T11116规定。
4.1
5标记
缓粘结预应力钢绞线的标记应符合《缓粘结预应力混凝土结构施工技术规程》
2.2胶黏剂的主要力学性能
胶黏剂密度
粘度
抗压强度
抗折强度
（1.95±0.10）g/cm3
(3.5～7.5)×105mpas
≥50mpa
≥12mpa
2.3胶黏剂固化时间与张拉适用期之间的关系
固化时间（月）
张拉适用期（月）
固化时间≤6
＜2
固化时间≤9
＜3
固化时间≤12
＜5
固化时间≤24
＜10
2.4缓粘结胶粘剂具有良好的化学稳定性，对周围材料无侵蚀作用，能阻水防潮抗腐蚀，在规定温度范围内高温不流淌低温不变脆。
制定
审核
发布日期
文件
名称
缓粘结钢绞线
工艺规范
文件
编号
页码
1/6
生效
日期
2010-06-01
版次
A/0
3.4称直径
（mm）
横截面积
(mm2)
破断承载
(kn)
最大外径
（mm）
胶粘度厚度(mm)
单位质量
（kg/km）
1×7
12.7
98.7
183.5
16.3
0.8
1050
文件
名称
缓粘结钢绞线
工艺规范
文件
编号
页码
1/6
生效
日期
2010-06-01
版次
A/0
1缓粘结钢绞线工艺流程
裸线上线→穿头→缓粘结胶黏剂涂覆→外包护套涂裹→刻痕→冷却→牵引—排线操作依据《缓粘结生产作业指导书》
2缓粘结胶黏剂的配制
2.1根据客户要求固化时间不同配制不同比例胶黏剂。参照《缓粘结胶黏剂配比表》
DB/T29-190-2010
制定
审核
发布日期
