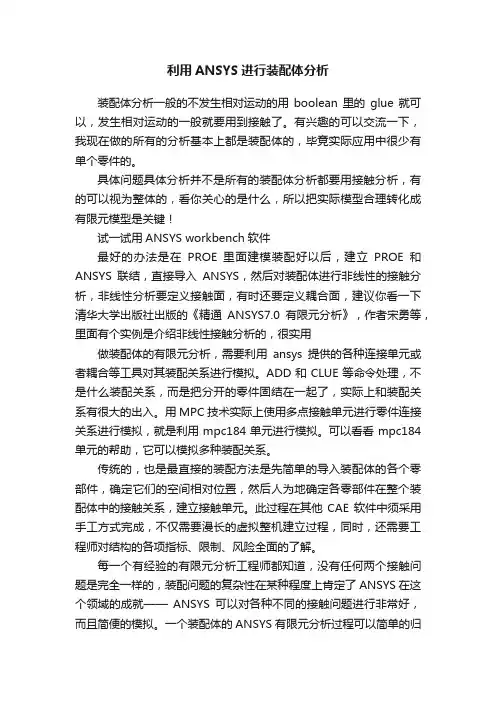

利用ANSYS进行装配体分析装配体分析一般的不发生相对运动的用boolean里的glue就可以，发生相对运动的一般就要用到接触了。
有兴趣的可以交流一下，我现在做的所有的分析基本上都是装配体的，毕竟实际应用中很少有单个零件的。
具体问题具体分析并不是所有的装配体分析都要用接触分析，有的可以视为整体的，看你关心的是什么，所以把实际模型合理转化成有限元模型是关键！试一试用ANSYS workbench软件最好的办法是在PROE里面建模装配好以后，建立PROE和ANSYS联结，直接导入ANSYS，然后对装配体进行非线性的接触分析，非线性分析要定义接触面，有时还要定义耦合面，建议你看一下清华大学出版社出版的《精通ANSYS7.0有限元分析》，作者宋勇等，里面有个实例是介绍非线性接触分析的，很实用做装配体的有限元分析，需要利用ansys提供的各种连接单元或者耦合等工具对其装配关系进行模拟。
ADD和CLUE等命令处理，不是什么装配关系，而是把分开的零件固结在一起了，实际上和装配关系有很大的出入。
用MPC技术实际上使用多点接触单元进行零件连接关系进行模拟，就是利用mpc184单元进行模拟。
可以看看mpc184单元的帮助，它可以模拟多种装配关系。
传统的，也是最直接的装配方法是先简单的导入装配体的各个零部件，确定它们的空间相对位置，然后人为地确定各零部件在整个装配体中的接触关系，建立接触单元。
此过程在其他CAE软件中须采用手工方式完成，不仅需要漫长的虚拟整机建立过程，同时，还需要工程师对结构的各项指标、限制、风险全面的了解。
每一个有经验的有限元分析工程师都知道，没有任何两个接触问题是完全一样的，装配问题的复杂性在某种程度上肯定了ANSYS在这个领域的成就——ANSYS可以对各种不同的接触问题进行非常好，而且简便的模拟。
一个装配体的ANSYS有限元分析过程可以简单的归建立模型并划分网格识别零部件相互关系施加边界条件以及环境参量求解并复查结果事实上在ANSYS默认的设定中，当一个装配体的CAD模型被倒入的时候，接触关系已经被自动的探测了，而接触区域被指定为面/面关系。
AnsysWorkbench在卡扣装配分析中的应用
网格单元的大小 ,也可以根据精度和速度的要求 ,自定
义网格的大小 。本文采用自由网格划分卡扣模型 。
215 模型分析模式类型和参数的设置
AnsysWorkbench有静态结构 、模态分析和随机振
动等多种分析模式 。一般根据模型施加的载荷类型
和分析结果选择合适的分析模式 。卡扣装配属于静
态大变形 ,选择允许大变形的静态结构模式 。其中 ,
配采用手动设定接触区域的方法 ,设定悬臂卡扣为面
接触关系中的接触体 ,定位件为目标体 ,接触面之间
的摩擦因数为 013。
214 卡扣模型网格的划分
模型网格划分是将几何形体离散成单元和节点
的过程 。在 Ansys Workbench中一般使用自由网格划
分 ,系统根据模型的体积 、曲率和复杂程度等自动设定
现代制造工程 2008年第 8期
CAD /CAE /CAPP /CAM
An sysW orkbench在卡扣装配分析中的应用
纪海慧 (上海理工大学机械学院 ,上海 200093)
摘要 :介绍基于 AnsysWorkbench的卡扣装配分析方法和步骤 。用 Ansys Workbench软件可以方便地计算卡扣中的应力 和应变 ,动态显示装配过程 ,生成计算结果曲线图 。与常用简化公式计算相比 , Ansys Workbench的计算结果更精确 。该 分析方法具备较大的扩展性 ,对同类应用的设计具有指导意义 。 关键词 : AnsysW orkbench;卡扣 ;应变分析 中图分类号 : TH16 文献标识码 : B 文章编号 : 1671—3133 (2008) 08—0048—03
workbench的装配体问题总结
在结构强度分析时，不可避免地遇到许多问题，如分析方法的选取、计算结果的分析，尤其是应力奇异/集中问题的判别与分析，常常使我们很头疼。
现对这些问题总结如下：（其中的一些方法我已经计算验证过，可是里面仍然是问题多多，希望能看出问题、多提问题、共同解决这些问题；其中的一些未完成工作，希望有感兴趣的可以试试；我选取的实例是工程上常见的梁壁上焊接起竖耳轴，具体计算实例因原因没能附上）一、问题的提出研究对象：组件装配体（装配件ASSEMBLE）和几何铸件（部件PART）简化模型：忽略细节特征（如过渡圆角，或螺栓等）解决方法：1.几何XGLUE粘结，粘结可靠，几何不利分网；局部计算结果光滑2.节点NUMMRG融合，粘结有间隙，几何分网方便；局部计算结果不光滑注：二者粘结可靠，分网方便条件（规格网格、尺寸相等）下，计算结果会相同引出问题：应力奇异，<1>结构奇异——直角边、直角尖点;需要修改结构<2>数值奇异——网格敏感二、铸件构件铸件类型：圆角过渡解决方法：1.路径/外插值法：类经验公式，应力集中系数的经验/实验测定，如何用workbench 实现路径数据显示？2.细节/圆角模拟：整体模型：局部细分和子模型：局部分析3.理论计算：力学分析、经验公式；计算结构简单、工况单一引出问题：应力集中，<1>结构集中，物理现实，不可改变<2>数值集中：网格敏感；需要计算收敛解决方法：1.加权平均法（二维算法的应用和三维算法的编写）2.人为判别：<1>局部可以屈服、整体（内部含有微裂纹）完好<2>安全判断标准是材料的屈服盈利<3>可以考虑采用疲劳分析使用工况三、装配组件装配类型：固结/刚性连接——焊接（点焊、线/角焊、面焊）铆接（铆钉）螺接（螺栓/螺母）铰接/柔性连接——连接铰解决方法：整体把握，细节分析刚性连接：1.整体方法——1）绑定接触MPC方法2）组件装配CEINTF命令注：二者方法相同，都是基于MPC多点约束方法，计算结果也相同3）经验公式：焊接界面特性和焊接工艺性能2.细节分析——1）焊接：焊缝模拟，实体、梁、壳（变截面）2）铆接：SpotWeld方法3）螺接：见专题讨论柔性连接：Joint模拟，MPC184单元引出问题：刚性连接：<1>应力集中/奇异——人为集中，模型装配/连接；需要计算收敛<2>连接/接触位置载荷传递，力/力矩和剪力/弯矩<3>接触应力分布柔性连接：<1>方法掌握、灵活应用<2>材料特性的定义、测定<3>大模型装配，大模型计算问题解决方法：1.整体校核，固结：焊接/铆接/螺接强度及其评判<1>屈服判别：焊接（内部宏观裂纹扩展），不可局部屈服铆接，局部部分屈服；螺接，局部屈服，螺栓强度、螺栓螺母咬合力<2>安全判别标准是焊锡焊接强度；铆接强度；螺接强度<3>判别数值，焊接/铆接/螺接局部最大应力值2.细节分析，固结：焊接/铆接，局部应力分析；螺接，接触分析具体遗留了几个问题：1）路径操作时，如何用图表显示路径数据2）其它使用workbench遇到的问题，希望有人能在试做的过程中给予解决、指导总结：Workbench中插入APDL语言，是点缀性的、辅助性的，是对界面操作的一种修改；而且有时候，需要一次计算完成后，对照Solution information来修改，感觉有点麻烦；不像ANSYS中可以自己很主动、直接的编写APDL语言，自己控制求解的过程；另外，workbench中的一些界面操作无法通过随后APDL语言来修改，比如：在ansys中可以，通过编写rbe3命令来定义主、从节点在某个自由度方向约束，而如果我希望在workbench中对remote force做修改，则找不到可修改的地方，其默认应该是在三个自由度上建立约束方程了。
nastran_ansys_装配体模态分析方法_精辟
