脱硝CEMS系统介绍与常见故障分析
常见故障分析
测量值不正确 NO测值偏低，且O2测值偏高
可能原因：有漏气导致空气被抽进与采样气混合。 · 常见于采样气进采样泵过程中各个接头松动或垫圈损坏； · 较少次出现在冷凝管下端排水管接头漏； · 较少次出现在蠕动泵软管漏或崩开； · 较少见于采样/反吹电磁阀密封不严； · 较少次出现于脱硝小屋温度过高，压缩机冷却器不运行，致 使采样泵不运转，气体分析仪不能工作； · 极少见于采样探头处采样管活结损坏。 解决问题常伴随重新标定
脱硝CEMS
系统介绍 与 常见故障分析
简介
• CEMS，烟气排放连续监测系统，是用于烟 气排放的连续监测系统。 • 采用直接抽取式的方法，将被测气体从烟 道中抽出，通过取样单元、样气传输单元、 预处理单元、送至红外线气体分析仪器。 从而检测出气态污染物的浓度。并在控制 单元的控制下进行反吹、校准、报警等功 能。
标定方法
1、将采样气取下，使抽取空气 2、此时标定NO的零点 3、按面板中间按钮OK键
4、按上键选择Operation（操作） 5、按上键选择Calibration（校验） 6、按上键选择Manual Calibration （手动校验） 7、按上键选择Zero Point（零点） 8、按OK键选择NO，进入NO的零点手动标定 9、进入后显示为NO的标定浓度选择，默认为0，按OK 10、待读数稳定后按OK确认 11、这时有可能会出现错误提示，常见为误差超标，无视即 可。 12、按OK键保存，屏幕出现“什么什么什么is saved” 13、此项标定结束，向左键返回上一级菜单
采样探头
• 取样探头带有标准的防 护罩。电加热取样探头 可以被控制加热到最高 200℃。温度控制系统 除恒温控制整个取样探 头外，在探头掉电或温 度过低时可以输出报警 信号给系统。探头最高 可适应含尘量≤10g/m3。
雪迪龙CEMS备件清单
序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 名称 密封压环 （φ 6） 密封压环 （φ 8） 白螺帽（φ 6） 硅胶垫（φ 6） 白锣帽（φ 8） 硅胶垫（φ 8） 分水器-WD-02 两通电磁阀(PTFE)24V 两通电磁阀(PTFE)220V 直通终端接头G1/4-F8 直通终端接头G1/4-F6 保护过滤器 FP-2T 保护过滤器滤芯 FP-2T 保护过滤器O型圈 两位一通电磁阀 24V 两位一通电磁阀 220V F22带灯按钮开关（绿色） 锁定模块 F22指示灯（红色) 取样泵 取样泵膜片 取样泵阀片 防腐两通针阀(PTFE) 不锈钢两通针阀（φ 6） 三通接头（φ 6） 三通接头（φ 8） 切换阀(PTFE) 取样管温控器（TOS）老式 取样管温控器(TC4S)目前常用 取样管温控器（NPTJ） 接触器 无源信号隔离器 有源信号隔离器 四氟管 φ 6*1 四氟管 φ 8*1 氟橡胶管 空气过滤器 阻水过滤器 玻璃流量计 两通不锈钢球阀 固态继电器 固态继电器散热片 通风过滤网组 风扇 过滤网组链接片 储液罐 订货号 SDL-B090803002 SDL-B090803003 SDL-B090802004 SDL-B090900013 SDL-B090802003 SDL-B090900011 SDL-A020302002 SDL-B072101001 SDL-B072101002 SDL-B060801003 SDL-B060801002 SDL-A020303001 SDL-B090202019 SDL-B160601010 SDL-B071102002 SDL-B071102003 SDL-B050302001 SDL-B050302008 SDL-B050302012 SDL-B040308001 SDL-B040308009 SDL-B040308011 SDL-B070703001 SDL-B070605002 SDL-B060806001 SDL-B060706003 SDL-B070702001 SDL-B050802004 SDL-B050802007 SDL-B050802070 SDL-B050402001 SDL-B050701001 SDL-B050701002 SDL-B160801053 SDL-B160801054 SDL-B140106006 SDL-B010101009 SDL-B040304001 SDL-B040310052 SDL-B070601002 SDL-B050403001 SDL-B050403004 SDL-B030401015 SDL-B030401016 SDL-B030401017 SDL-B161300050 寿命预估 所属设备 3个月 3个月 3个月 3个月 3个月 3个月 12个月 12个月 12个月 24个月 24个月 12个月 6个月 6个月 12个月 12个月 6个月 6个月 6个月 12个月 6个月 6个月 12个月 12个月 24个月 24个月 12个月 12个月 12个月 12个月 12个月 12个月 12个月 12个月 12个月 12个月 6个月 6个月 12个月 12个月 12个月 12个月 12个月 12个月 12个月 24个月 预处理 预处理 预处理 预处理 预处理 预处理 预处理 预处理 预处理 预处理 预处理 预处理 预处理 预处理 预处理 预处理 预处理 预处理 预处理 预处理 预处理 预处理 预处理 预处理 预处理 预处理 预处理 预处理 预处理 预处理 预处理 预处理 预处理 预处理 预处理 预处理 预处理 预处理 预处理 预处理 预处理 预处理 预处理 预处理 预处理 预处理 PTFE管密封 PTFE管密封

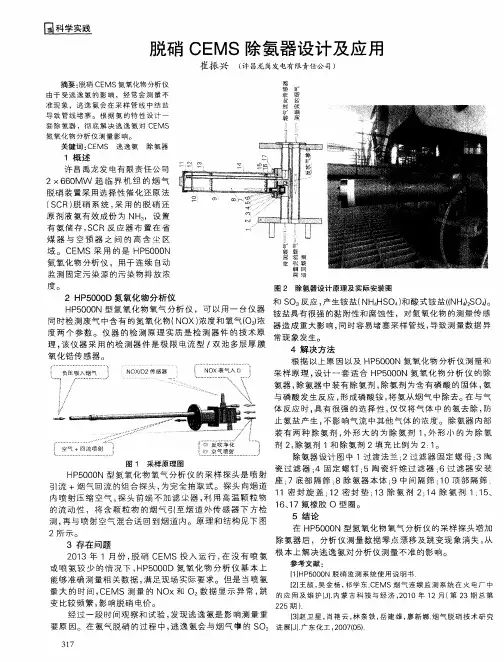

脱硝CEMS除氨器设计及应用
除氨器 后 ，分析 仪测 量数据 零 点漂移 及 跳变 现象 消失 ， 从 ３ 存在 问题 根 本上鳃 决逃 逸氨 对分析 仪测 量不准 的影 响。 ２ ０ １ ３年 １月 份 ， 脱硝 Ｃ Ｅ ＭＳ投入 运 行 ， 在 没 有 喷 氨 参 考 文献 ： 或 喷 氨较 少 的情 况下 ， Ｈ Ｐ ５ ０ ０ ０ Ｄ 氮 氧化 物 分 析 仪基 本 上 …Ｈ Ｐ ５ ０ ０ ０ Ｎ脱 硝 监 测 系 统 使 用说 明书 能够准确 测 量相 关数据 ， 满足 现场 实际 要 求。但 是 当喷氨 量 大 的 时间 ， Ｃ Ｅ ＭＳ测 量 的 Ｎ Ｏｘ和 Ｏ 数 据 显 示异 常 ， 跳 的 应 用 及维 护 【 Ｊ 】 ． 内蒙 古 科 技 与 经 济 ， ２ ０ １ ０年 １ ２月 （ 第 ２ ３期 总 第 变 比较频 繁 ， 影 响脱硝 电价 。 ２ ２ ５期 １ ．
３１ ７
瓷过滤器 ： ４固 定螺 钉 ； ５陶 瓷 纤 维 过 滤 器 ； ６过 滤 器 安 装 ＨＰ ５ ０ ０ ０ Ｎ型 氮氧化 物 氧气 分析 仪 的采样 探 头是 喷 射 座； ７底部 隔筛 ； ８除氨器 本体 ； ９中 间隔 筛 ｉ １ ０顶部 隔筛 ； 引 流 ＋烟 气 回 流 的组 合 探 头 ， 为 完 全 抽 取 式 。 探 头 向 烟 道 １ １密封 旋 盖 ： １ ２密 封 垫 ； １ ３除 氢 剂 ２； １ ４除 氨 剂 １ １ ５ 、 内 喷射压 缩 空 气 ， 探 头前 端 不加 滤 尘 器 ， 利 用 高温 颗 粒 物 １ ６ 、 １ ７氟橡胶 Ｏ 型 圈。 的流 动性 ，将含 颗 粒 物 的烟 气 引 至烟 道 外传 感 器 下 方检 ５ 结 论 测， 再 与 喷射 空气 混合送 回 到烟 道 内。原理 和 结构 见下 图 在 Ｈ Ｐ ５ ０ ０ ０ Ｎ型氨氧 化物 氧气 分析仪 的采样 探头 增加
脱硫CEMS
温度 压力 流量 湿度 粉尘 仪表
三、 CEMS样气采集及预处理系统流程
3.1 正常采样流程： • 正常测量时，样气——采样探头——采 样管——分水器——制冷器冷腔A——过 滤器FP1——两位一通电磁阀Y1（常 开）——制冷器冷腔B——抽气泵——样 气/标气切换阀——分析仪表——排气管 至室外
3.2
3、脱硫CEMS烟气在线监测系统主要测量参数 有：SO2、NOx、O2、粉尘浓度、流量、温度、 压力等；其中SO2、NOx、O2通过红外线气体分 析仪检测，粉尘浓度、流量、温度、压力等参数 通过安装在现场平台的仪表检测。这些参数经过 信号处理传输至PLC。通过上位机传输至DAS， 一方面供运行OIS画面监视，另一方面通过DCS 输出数据传送RTU供中调监视。上位机与PLC进 行通讯（RS485）采集到环保要求的数据。通过 PAS.DAS软件对数据进行处理，以实现环保数据 的存储、打印、统计、传输的功能。脱硫CEMS 烟气在线监测系统电源条件：AC 220V±10% 50Hz+5%，采样气体条件：压力0～98Kp，温度： 0～500℃，流速：0～30m空气流量调 节针阀——两位一通电磁阀（PLC控制带 电开）——制冷器冷腔B——抽气泵—— 分析仪表——排气管至室外。
3.3 标准气校准流程： • 标气瓶减压阀——软管——机柜标 气接口——样气/标气切换阀——分 析仪
4、气体分析仪
• 烟气的分析（SO2、NOx、O2）采样方法采用直接抽取 加热法。 • 4.1分析仪原理： • 二期分析仪表选用德国西门子ULTTRAMAT23多组分红外 气体分析仪；一期分析仪表选用北京雪迪龙Model 1080 多组分红外气体分析仪。 测量原理： SO2、NOx 红外线分析原理，基于不分光红外线吸收 原理，利用一定波长的红外的吸收增减来测量气体的 浓度值；在一定范围内吸收值与气体浓度呈线性关系， 根据吸收值确定气体浓度。 • O2 电化学法，氧传感是根据燃料电池的原理工作的， 氧在阴极和电解液分界层发生变化，氧浓度值跟两极 间产生电流成正比。
火电厂烟气脱硝在线连续监测系统(CEMS)应用中存在问题及解决措施
脱硝 Ｃ Ｅ Ｍ Ｓ系统 与脱硫 Ｃ Ｅ ＭＳ系统相 比， 脱 硝装 置在 电除尘 气 样气 分 析 至关 重 要 。
（ 或袋 除尘 ） 装置之前 ， 而脱硫装置在 除尘装置之后 。由于安装位 置发生 了变化 ，因此脱硝装置的运行工况跟脱 硫装 置相差极 大。
共性 问题 ：
１ ． 烟气采样系统 中采样管线伴热效果差 ， 采样管线的伴热温
７ 其测定数据极有可能成为将来总量
８ ． 吹扫用压缩空气是带水 、 含油 ， 从而污染堵塞管道 。
收费 的依据 ， 因此 ， 寻找 问题所 在 ， 提 出相应 的对策 建议 ， 以保证 ３ ． ２分 析 仪 因 无流 量 而 失 灵 Ｃ Ｅ ＭＳ 装置长期稳定的运行 ， 这是非常必要 的 。 由于脱硝 Ｃ Ｅ ＭＳ的工作环境相当恶劣 ， 可能造成取样 系统堵
Ｃ Ｅ ＭＳ系统是脱硝设 施很重 要 的一个 辅助 系统 ， Ｃ Ｅ ＭＳ系统 入 取 样 管线 的灰 尘 过 多 。 是否正常工作关系到脱硝设施 的安全 、 稳定运行 。在实 际应用 中 Ｃ Ｅ ＭＳ 系统经常会出现问题 ，解决好这些问题是脱硝稳定运行 的
保障。
５ ． 采样探头 中过滤网的孔径的选择太小 ， 增大 了堵塞儿率。 ６ ． 安装时 ， 管道弯 曲半径过小或打折 ， 流道受阻 ， 产生堵 塞。
般情况下 ， 脱硫系统人 口的烟温 约为 １ １ ５ ～ １ ５ ０ ￣ Ｃ ， 脱硫 系统
出 口的烟 温约为 ５ ０ ℃（ 无Ｇ Ｇ Ｈ） 。而在脱 硝系 统入 口的烟温 在 ３ １ ０ ～ ４ ２ ０ ￣ Ｃ 左右 ， 出 口烟温与入 口相差不大 。因此 ， 如果采用 与脱硫
３烟 气脱硝 系统 中 Ｃ Ｅ ＭＳ存 在 的主要 问题
试析烟气脱硝脱硫cems设计选型与安装
75工业进程的加快，工业企业在生产发展的过程中，逐渐向大气中排放二氧化硫、二氧化氮以及烟尘颗粒物等物质，对大气生态环境产生了极为不利的影响，一定程度上降低了人们的生活质量。
由此，为了能够有效改善我国大气环境，提高人们生活质量，就需要相关政府部门提高排放物的监管力度，对于工业企业排放物质进行严格的监督管理。
烟气连续排放检测系统的出现，能够对工业企业排放烟尘颗粒以及二氧化硫等物质进行有效的监测，进而得到了工业企业广泛的应用。
一、烟气脱硫脱硝除尘工艺流程针对烟气脱硫脱硝除尘工艺来讲，脱硝选用SCR工艺，除尘选用布袋除尘，脱硫选用超声波除尘一体化氨法脱硫工艺。
在脱硝工艺流程中，选用催化还原法，当氨气在同烟气中的二氧化氮等物质融合之后，就会在催化剂的作用下，发生一定的化学反应，然后生成氮气和氧气，再排放到大气中或下一工艺流程中，有效减少了对大气环境所产生的不利影响。
在脱硫环节中，采用超声波除尘一体化氨法脱硫工艺，此工艺不仅可以脱除SO 2，还可以脱除部分粉尘颗粒物。
可以选择直接排入大气环境当中，或者经过烟囱将其排放到大气环境当中，在烟囱上部位置，需要设置一套CEMS，对烟囱排放的脱硝脱硫除尘烟气进行严格检测，分析烟气当中各种指标参数。
二、CEMS系统构成CEMS系统构成结构具体如图1。
（伴热完全抽取法CEMS系统结构图）图1 CEMS系统构成结构图三、设置条件在安装CEMS的过程中，需要提前进行全面系统的考虑，如：烟气取样点以及测量点位置、烟气取样管线等内容。
1.CEMS取样管线材质要求由于氨法脱硫烟气中有气态硫酸铵，管路长期使用后由于硫酸铵结晶会对SO 2的测量造成干扰，要求CEMS考虑在结构上和安装上方便采样管线的清理和维护。
综合性能和成本，CEMS取样管线选用PTFE材质，可以耐腐蚀。
2.开孔位置选择（1）开孔位置根据现场情况选择，一般遵循以下原则：①对直管段场所进行合理选择；②在选择开孔位置时，尽量避免烟道弯头和断面，明确气流急剧变化位置，保障开孔位置不存在水滴和水雾；③尽量避免选择震动较大的场所；④在选择流量计位置时，尽量选择尽量选择前直管段不小于4倍烟道直径后直管段不小于2倍烟道直径的场合；如果直管段长度并不能够充分满足相关要求，那么前直管的长度需要大于后直管段长度。
某钢铁企业加热炉脱硝系统设计
某钢铁企业加热炉脱硝系统设计齐玉磊摘要：为持续改善大气环境质量，促进钢铁行业全面绿色转型，推动高质量发展，前瞻性建设加热炉脱硝设施，采用SCR 工艺进行脱硝，将氮氧化物浓度控制在50mg/Nm3以下，为冶金行业节能减排思路带来积极的示范作用。
关键词：加热炉；环保；脱硝为持续改善大气环境质量，促进钢铁行业全面绿色转型，推动高质量发展，根据《中共中央国务院关于深入打好污染防治攻坚战的意见》，以及国家、省关于打赢蓝天保卫战的相关工作要求，某钢铁企业计划开展NO X工程治理，建设轧钢加热炉脱硝设施，氮氧化物浓度控制在50mg/Nm3以下，为冶金行业节能减排带来积极的示范作用。
1 系统介绍某钢铁企业轧钢系统高棒生产线配套有加热炉，加热炉的燃气烟气和空气烟气已建设固定床脱硫系统。
现在该系统在脱硫后增设脱硝装置，经过脱硝系统后NOx排放浓度＜25mg/ Nm3（标态、干基、8%O2），达到国家环保排放要求。
本工程工艺路线为：加热炉燃气烟气→固定床脱硫（已有）→一级换热（板式换热器）升温→二级换热（板式换热器）与热风炉烟气换热→高温（285℃）SCR脱硝→增压风机→烟囱（已有）达标排放。
加热炉空气烟气→固定床脱硫（已有）→一级换热（板式换热器）升温→热风炉热烟气与空烟烟气混合加热升温→高温（285℃）SCR脱硝→增压风机→烟囱（已有）达标排放。
加热炉燃气烟气经原引风机引出后，首先进入固定床内进行脱硫反应，脱硫后的烟气与SCR出口的高温烟气在一级换热器内进行第一次热量交换，烟气温度被加热到235℃，之后进入二级换热器，在补燃热风炉的作用下，烟气温度被加热到285℃，最后进入SCR反应器进行脱硝。
在SCR反应器中，烟气中的NOx与NH3在催化剂的作用下被还原成N2，从而实现烟气中NOx的脱除。
从SCR出口出来的高温烟气，经一级换热器换热后烟气温度降低到140℃，在增压风机作用下，这部分经脱硝、换热后的净烟气进入原烟囱排放。
烟气排放连续监测系统(CEMS)运维浅析
烟气排放连续监测系统（CEMS）运维浅析烟气排放连续监测系统（CEMS）是对环保、卫生和安全方面的一项重要措施，目的是为了有效地监测工业企业的废气排放情况，以保护环境和人类健康。
CEMS主要包括脱硫、脱硝、除尘等系统，此外还需配备各种监测仪器，如热电偶、气体分析仪等，这些设备都需要有专业的运维人员进行维护和管理。
CEMS的监测数据是工厂环保部门能够及时掌握工厂生产废气排放情况的重要手段，也是企业自我调节的有效手段，能够预警和避免可能出现的环境和健康问题，同时也能够避免在政府和公众环保监督中出现问题。
因此，对CEMS的运维工作是至关重要的。
以下是CEMS运维中需要注意的几个方面：1.设备维护和检修每个监测系统都需要定期的维护和检查，以确保系统的可靠性和准确性。
在日常工作中，运维人员应对设备进行定期的维护和检修，创建在线监测日志，记录系统的运行状况。
同时，应在紧急情况下预留备件和应急设备，以确保CEMS的正常运行。
2.设备校准和标定在使用CEMS系统检测和分析数据之前，需要进行设备校准和标定。
准确和可靠的监测数据是确保CEMS系统突出重要性的主要原因。
运维人员应按照用户手册的规定定期对CEMS系统进行校准和标定，以确保系统的准确性和稳定性。
3.数据分析和处理CEMS系统记录了大量的数据，运维人员需要对数据进行分析和处理，并进行记录。
通过有效的数据分析和处理，可以及时发现和定位问题，为企业采取有效的措施提供依据，确保CEMS系统持续、可靠地运行。
4.培训和技术支持运维人员应接受专业培训，掌握CEMS system的工作原理和运作方法。
此外，应建立积极的技术支持机制，及时解决运维人员在工作中遇到的问题，并提供应急支持。
总之，CEMS system的工作要求运维人员具有深刻了解和全面掌握各种设备和技术的专业知识，同时要具有保持高度责任心和上进心的专业精神，为企业遵守环保监管法规、维护环境可持续发展做出自己的贡献。
