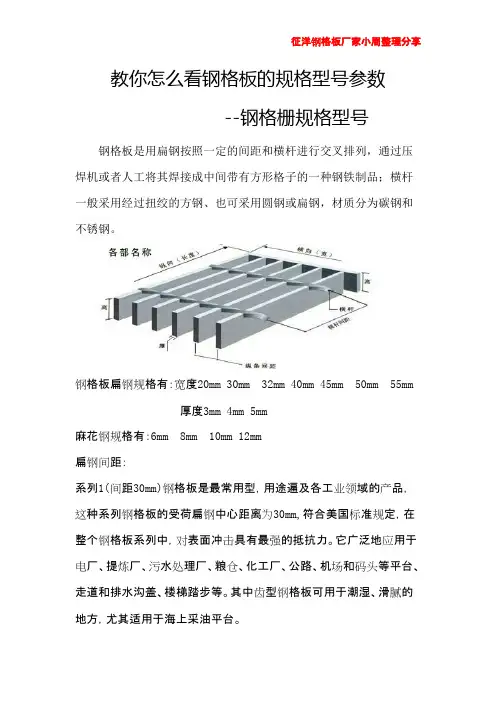

--钢格栅规格型号钢格板是用扁钢按照一定的间距和横杆进行交叉排列，通过压焊机或者人工将其焊接成中间带有方形格子的一种钢铁制品；横杆一般采用经过扭绞的方钢、也可采用圆钢或扁钢，材质分为碳钢和不锈钢。
钢格板扁钢规格有：宽度20mm 30mm 32mm 40mm 45mm 50mm 55mm
厚度3mm 4mm 5mm
麻花钢规格有：6mm 8mm 10mm 12mm
扁钢间距：
系列1（间距30mm）钢格板是最常用型，用途遍及各工业领域的产品，这种系列钢格板的受荷扁钢中心距离为30mm,符合美国标准规定，在整个钢格板系列中，对表面冲击具有最强的抵抗力。
它广泛地应用于电厂、提炼厂、污水处理厂、粮仓、化工厂、公路、机场和码头等平台、走道和排水沟盖、楼梯踏步等。
其中齿型钢格板可用于潮湿、滑腻的地方，尤其适用于海上采油平台。
系列2（间距40mm）钢格板是最经济最轻便型，符合英国标准规定的固定平台，走道及楼梯的规格，在跨距小的场合下，这是最理想的产品，即使在运输设备走道那样的负荷下也不例外，也可用来做仓库的货架、楼阁的面板、栈桥、防护栅栏、太阳帘等。
系列3（间距60mm）钢格板是特别为采矿工业的应用而发展的品种，它解决了矿物溅落在板面上的难题。
这个系列的钢格板具有名义尺寸为50*60mm的通空，容许大多数的溅落料穿落，从而保证了板面的干净和安全，这种产品常常被指定用在破碎系统中的板面，输送线上的走道以及球磨机，加工厂及运转站等
麻花钢间距有：50mm 100mm
以上规格型号可以写成这样：303/30/100.钢格板还有很多外形标记符号，例如：
1. 钢格板构造型式，例如:
W —压焊钢格板(在标记中可省略)；
L —压锁钢格板。
2 承载扁钢外形标记:
F -- 扁钢(在标记中可省略)；
Ⅰ -- Ⅰ型钢；
S -- 齿型扁钢。
3 表面处理状态标记:
G -- 热浸镀锌(在标记中可省略)； P -- 涂漆；
U -- 表面不作处理。
钢格板标示的识别方法
钢格板标示的识别方法
为了能够简化钢格板型号的表示方法我们会采用一些简单的字符和字母来表达各种钢格板的术语，但是对于一些刚刚接触钢格板的人来说要想了解这些字符和字母所表达的意思是很难的。
为此我们特简单整理，以便各位方便了解。
根据承载扁钢高度和厚度、承载扁钢与横杆之前的间距离、钢格板结构形式、扁钢的类型，以及表面防腐处理方式等不同，形成各种各样的钢格板规格，型号表示方法如图：
注：
1. 钢格板制作方式，例如:
W —> 压焊钢格板(在标记中可省略)；
L —> 压锁钢格板（插接钢格板）
2. 承载扁钢的中心间距，单位为毫米(mm)；
3. 横杆的中心间距离，单位为毫米(mm)；
4. 承载扁钢类型的：
I —> Ⅰ形扁钢；
F —> 普通扁钢（平面型扁钢）；
S —> 齿形扁钢。
5. 表面防腐处理状态标记:
P —涂漆表面处理；
G —热镀锌表面处理(在标记中省略)；
U —表面不作处理。
我们来举一个钢格板标记的例子，如：钢格板的承载扁钢为齿型扁钢钢，扁钢截面尺寸为30mm×4mm，承载扁钢中心间距为30mm，横杆中心间距为100mm，生产方式为压焊钢格板，表面涂漆处理，那么钢格板规格应标记为G304／40／100WSP。
以上希望能够在您选择钢格板时帮到您，如有不祥之处可随时来咨询超峰钢格板厂。
转自超峰钢格板厂,转载请注明：。
教你怎么看钢格板的规格型号参数
教你怎么看钢格板的规格型号参数--钢格栅规格型号钢格板是用扁钢按照一定的间距和横杆进行交叉排列，通过压焊机或者人工将其焊接成中间带有方形格子的一种钢铁制品；横杆一般采用经过扭绞的方钢、也可采用圆钢或扁钢，材质分为碳钢和不锈钢。
钢格板扁钢规格有：宽度20mm 30mm 32mm 40mm 45mm 50mm 55mm厚度3mm 4mm 5mm麻花钢规格有：6mm 8mm 10mm 12mm扁钢间距：系列1（间距30mm）钢格板是最常用型，用途遍及各工业领域的产品，这种系列钢格板的受荷扁钢中心距离为30mm,符合美国标准规定，在整个钢格板系列中，对表面冲击具有最强的抵抗力。
它广泛地应用于电厂、提炼厂、污水处理厂、粮仓、化工厂、公路、机场和码头等平台、走道和排水沟盖、楼梯踏步等。
其中齿型钢格板可用于潮湿、滑腻的地方，尤其适用于海上采油平台。
系列2（间距40mm）钢格板是最经济最轻便型，符合英国标准规定的固定平台，走道及楼梯的规格，在跨距小的场合下，这是最理想的产品，即使在运输设备走道那样的负荷下也不例外，也可用来做仓库的货架、楼阁的面板、栈桥、防护栅栏、太阳帘等。
系列3（间距60mm）钢格板是特别为采矿工业的应用而发展的品种，它解决了矿物溅落在板面上的难题。
这个系列的钢格板具有名义尺寸为50*60mm的通空，容许大多数的溅落料穿落，从而保证了板面的干净和安全，这种产品常常被指定用在破碎系统中的板面，输送线上的走道以及球磨机，加工厂及运转站等麻花钢间距有：50mm 100mm以上规格型号可以写成这样：303/30/100.钢格板还有很多外形标记符号，例如：1. 钢格板构造型式，例如:W —压焊钢格板(在标记中可省略)；L —压锁钢格板。
2 承载扁钢外形标记:F -- 扁钢(在标记中可省略)；Ⅰ -- Ⅰ型钢；S -- 齿型扁钢。
3 表面处理状态标记:G -- 热浸镀锌(在标记中可省略)； P -- 涂漆；U -- 表面不作处理。
船用钢格板规格型号、重量、符号标记等
———————————————————————————————— 作者:
———————————————————————————————— 日期：
船用钢格板规格型号、材质、重量、符号标记
征洋钢格板小周为您整理
1船用钢格板的型式、规格及适用部位见表１
２ ＡC、AB船用钢格板结构型式及主要尺寸见表2
2承载方格玻璃钢格栅尺寸为40ｍｍ×6mm长度为50０mm、宽度为100０ｍm的BＦ型标志为:玻璃钢格栅ＢF40×6－５0０×1000CB/T６08-１99８
5材料
3BＧ船用钢格板结构型式及主要尺寸表３
4ＢF船用钢格板结构型式及主要尺寸见表4
4标记符号：
1承载扁钢尺寸为40mm×３ｍm长度为700mm、宽度为1０00mm的AC型标志为:钢格板AＣ403-70０×1000ＣB/T60８-19９8
1承载工字型钢尺寸为20mm×25mm长度为800mｍ、宽度为1０00mm的BＧ型标志为:钢格板BＧ２０×2５-800×10０0ＣB／T608-１98
钢格板规格
钢格板规格产品简介工艺流程技术参数新兴格板产品简介新兴钢制格栅板全套引进世界一流的生产设备,利用液压和强电流将平扁钢、齿形扁钢或I形扁钢压焊为重量轻、强度高的格栅原板,然后深加工为各种规格的制品板,再经过表面处理,制成美观、耐用的成品格栅。
钢制格栅板以其省材、经济、通风透光、安装简便、外型美观、容易清扫、经久耐用、规格型号多可任意组合等特点广泛应用于,化工、钢铁、电力、油田、建筑、交通、围栏等平台及道路建设工程中。
新兴铸管股份有限公司拥有先进的CAD格栅设计系统,可为您提供格栅布置的设计和现场安装指导。
公司投产以来,以上乘的质量、合理的价格、优良的服务,获得国内外用户的好评。
工艺流程工艺流程:原料准备(扁钢、麻花钢)—压焊—磨切麻花钢—电锯幅切—包边—镀锌—检验—包装—入库技术参数产品执行冶金部行业标准:YB/T4001—1998一( 平台类:一系列:2型号横条间距 mm 质量 kg/m 扁钢尺寸 mmWA203 100 18.820 × 3 WB203 50 21.7WA205 100 29.520 × 5 WB205 50 32.3WA253 100 22.825 × 3 WB253 50 25.7WA255 100 36.225 × 5WB255 50 39WA323 100 28.4 32 × 3WB323 50 31.3WA325 100 45.532 × 5 WB325 50 48.8WA403 100 34.940 × 3 WB403 50 37.7WA405 100 56.240 × 5 WB405 50 59WA455 100 62.945 × 5 WB455 50 65.7WA505 100 69.650 × 5 WB505 50 72.4WA555 100 76.255 × 5 WB555 50 79WA655 100 89.665 × 5 WB655 50 92.4二系列:2型号横条间距 mm 质量 kg/m 扁钢尺寸 mm WA203 100 14.620 × 3 WB203 50 17.4WA205 100 22.520 × 5WB205 50 25.3WA253 100 17.525 × 3 WB253 50 20.4WA255 100 27.425 × 5WB255 50 30.2WA323 100 21.732 × 3 WB323 50 24.5WA325 100 34.232 × 5 WB325 50 37.1WA403 100 26.440 × 3 WB403 50 29.2WA405 100 42.140 × 5 WB405 50 44.9WA455 100 4745 × 5 WB455 50 49.8WA505 100 51.950 × 5 WB505 50 54.7WA555 100 56.855 × 5 WB555 50 59.6WA655 100 66.665 × 5 WB655 50 69.4三系列:2型号横条间距 mm 质量 kg/m 扁钢尺寸 mm WB205 50 19 20 × 5WB253 50 15.7 25 × 3WB255 50 22.3 25 × 5WB323 50 18.5 32 × 3WB325 50 27 32 × 5WB403 50 21.7 40 × 3WB405 50 32.3 40 × 5WB455 50 35.7 45 × 5WB505 50 39 50 × 5WB555 50 42.4 55 × 5WB655 50 49 65 × 5系列1扁钢条数与钢格板公称宽度的关系表扁钢条数. 条 4 5 6 7 8 9 10 11相应的公称宽度 95 125 155 185 215 245 275 305 扁钢条数. 条 12 13 14 15 16 17 18 19相应的公称宽度 335 365 395 425 455 485 515 545 扁钢条数. 条 20 21 22 23 24 25 26 27相应的公称宽度 575 605 635 665 695 725 755 785 扁钢条数. 条 28 29 30 31 32 33 34相应的公称宽度 815 845 875 905 935 965 995系列2扁钢条数与钢格板公称宽度的关系表扁钢条数. 条 4 5 6 7 8 9 10 11相应的公称宽度 125 165 205 245 285 325 365 405 扁钢条数. 条 12 13 14 15 16 17 18 19相应的公称宽度 445 485 525 565 605 645 685 725 扁钢条数. 条 20 21 22 23 24 25 26相应的公称宽度 765 805 845 885 925 965 1005系列3扁钢条数与钢格板公称宽度的关系表扁钢条数. 条 3 4 5 6 7 8 9 10相应的公称宽度 125 185 245 305 365 425 485 545扁钢条数. 条 11 12 13 14 15 16 17 18相应的公称宽度 605 665 725 785 845 905 965 1025TABLE 1: 楼梯踏板的分类形式型号结构特点用于焊接安装，两侧用与纵条相同的扁钢包边，没有前护板。
钢格板表示法
3mm扁钢系列扁钢间隔（mm）横杆间隔（mm）受荷扁钢（宽×厚）mm20×3 25×3 32×3 40×31 30 100 JA203/1 JA253/1 JA323/1 JA403/1 50 JB203/1 JB253/1 JB323/1 JB403/12 40 100 JA203/2 JA253/2 JA323/2 JA403/2 50 JB203/2 JB253/2 JB323/2 JB403/23 60 50 JB253/3 JB323/3 JB403/3 5mm扁钢系列扁钢间隔（mm）横杆间隔（mm）受荷扁钢（宽×厚）mm20×5 25×5 32×5 40×5 45×5 50×5 55×5 65×51 30 100 JA205/1 JA255/1 JA325/1 JA405/1 JA455/1 JA505/1 JA555/1 JA655/1 50 JB205/1 JB255/1 JB325/1 JB405/1 JB455/1 JB505/1 JB555/1 JB655/12 40 100 JA205/2 JA255/2 JA325/2 JA405/2 JA455/2 JA505/2 JA555/2 JA655/2 50 JB205/2 JB255/2 JB325/2 JB405/2 JB455/2 JB505/2 JB555/2 JB655/23 60 50 JB205/3 JB255/3 JB325/3 JB405/3 JA455/3 JB505/3 JB555/3 JB655/3 钢格板系列：系列一：该系列受荷扁钢间的中心距为30mm。
它在各种工业领域里是最常用的。
由于钢格板的承受力是由扁钢决定的，而这个系列间隔最小，所以它比系列二和系列三更具有受力。
热镀锌钢格板尺寸
热镀锌钢格板尺寸热镀锌钢格板是一种常见的建筑材料，具有良好的耐腐蚀性和强度，广泛应用于工业、建筑和交通等领域。
其尺寸对于安装和使用至关重要，下面将详细介绍热镀锌钢格板的尺寸及其相关知识。
热镀锌钢格板的尺寸因不同的用途而有所差异，一般可分为标准尺寸和非标准尺寸两种。
标准尺寸的热镀锌钢格板多为方形或矩形，常见的尺寸有25×3mm、32×5mm、40×5mm、50×5mm等。
这些尺寸是根据国家标准规定的，能够满足大部分工程的需求。
非标准尺寸的热镀锌钢格板则是根据具体工程的要求进行定制生产的，尺寸更加多样化。
根据不同的使用场景和荷载要求，热镀锌钢格板的尺寸可以调整宽度、长度和厚度等参数，以满足特定工程的需求。
在进行非标准尺寸的热镀锌钢格板定制时，需提供详细的尺寸要求和图纸，以确保生产出符合要求的产品。
除了尺寸的差异外，热镀锌钢格板的花纹形状也有多种选择。
常见的花纹形状有平面型、齿形型、凸型、凹型等，不同的花纹形状适用于不同的场景和需求。
例如，平面型适用于要求平整表面的场所，而齿形型则能提供更好的防滑性能。
在实际应用中，为了确保热镀锌钢格板的安全使用，除了正确选择尺寸外，还需要注意以下几点。
首先，要根据实际荷载要求选择合适的厚度，以确保承载能力满足工程需求。
其次，要按照正确的安装方法进行固定，确保热镀锌钢格板与支撑结构之间有足够的接触面积和固定点，以提高整体稳定性和安全性。
此外，还要定期检查热镀锌钢格板的使用状况，及时清理杂物和防止积水，以延长使用寿命。
总的来说，热镀锌钢格板的尺寸对于安装和使用至关重要。
不同尺寸的热镀锌钢格板适用于不同场景和工程需求，且使用时需注意选择合适的花纹形状、正确的安装方法和定期的维护保养。
通过合理选择和使用热镀锌钢格板，能够有效提高工程的安全性和使用寿命，满足不同领域对于建筑材料的需求。
常用钢格板选型指南表
常用钢格板选型指南表[来源：安平县永庆钢格栅板厂][作者：信息中心] [日期：09-03-09] [热度：931]常用钢格板选型指南表钢格栅板结构示意图[来源：安平县永庆钢格栅板厂][作者：信息中心] [日期：09-03-09] [热度：836] 钢格板（扁钢间距30mm）该系列受荷扁钢间的中心距为30mm。
它在各种工业领域里是最常用的，由于钢格板的承受力是由扁钢决定的，而这个系列间隔最小，所以它比系列二和系列三更具有承受力。
应用实例：受荷扁钢间距30mm 垂直横杆间距100mm受荷扁钢间距30mm 垂直横杆间距100mm钢格板（扁钢间距40mm）该系列受荷扁钢间的中心距为40mm。
它比系列一重量轻，用料少，适用于要求跨距较小的场所，比如平台、走道、栏栅、货架。
受荷扁钢间距40mm 垂直横杆间距100mm受荷扁钢间距40mm 垂直横杆间距100mm钢格板（扁钢间距60mm）该系列受荷扁钢间的中心距为60mm。
最适用于采矿工业以及其它需求的工程。
该系列也适用于制作围墙隔离。
该系列不推荐使用横杆间距为100mm的OTA型。
受荷扁钢间距60mm垂直横杆间距50mm钢格板的规格及常用系列[来源：安平县永庆钢格板厂][作者：信息中心] [日期：09-03-11] [热度：1477]钢格板的规格及常用系列钢格板的规格主要由以下要素构成：1、组成形式，指压焊钢格板或压锁钢格板；2、扁钢尺寸，指承载扁钢的截面尺寸；3、扁钢间距，指承载扁钢的中心距离；4、横杆间距，指连接承载扁钢的横杆中心距离；钢格板的常用系列为S30和S40系列：S30系列指承载扁钢间距为30mm的钢格板，这一系列的钢格板为最常用的；S40系列指承载扁钢间距为40mm，通常是为了降低成本用于对荷载要求不大的场合。
下面为这两种常用规格的示意图：30/100系列示意图40/100系列示意图30/50系列示意图40/50系列示意图。
镀锌钢格栅板规格表示方法
镀锌钢格栅板规格表示方法一、引言镀锌钢格栅板是一种常用的建筑材料，广泛应用于工业厂房、市政工程、交通设施等领域。
了解镀锌钢格栅板的规格表示方法对于正确选择和使用该材料具有重要意义。
本文将详细介绍镀锌钢格栅板规格表示方法。
二、长度和宽度镀锌钢格栅板的长度和宽度是规格表示的基本要素。
一般情况下，长度是指格栅板的纵向尺寸，宽度是指格栅板的横向尺寸。
长度和宽度可以用具体的数值来表示，常见的长度规格有1000mm、2000mm、3000mm等，宽度规格有1000mm、2000mm、3000mm等。
长度和宽度的单位一般为毫米（mm）。
三、厚度镀锌钢格栅板的厚度是指板材的厚度，也是规格表示的重要参数之一。
厚度决定了格栅板的承重能力和使用寿命。
常见的厚度规格有20mm、25mm、30mm等，厚度的单位为毫米（mm）。
四、承重力等级镀锌钢格栅板根据其承重能力的不同，分为不同的承重力等级。
承重力等级表示了格栅板能够承受的最大荷载。
常见的承重力等级有A级、B级、C级等，其中A级承重力最大，C级承重力最小。
五、表面处理镀锌钢格栅板的表面处理方式也是规格表示的一部分。
表面处理主要是为了提高格栅板的防腐性能和美观度。
常见的表面处理方式有镀锌、喷塑、热浸镀锌等。
镀锌是将镀锌钢格栅板浸入熔化的锌液中，使得钢格栅板表面形成一层均匀的锌层，从而提高了其防腐性能。
六、焊接方式镀锌钢格栅板的焊接方式也是规格表示的一部分。
焊接方式主要是指格栅板的扁钢与扁钢之间的连接方式。
常见的焊接方式有电焊、手工焊等。
电焊是指通过电流加热将格栅板的扁钢焊接在一起，形成坚固的连接。
七、边框形式镀锌钢格栅板的边框形式也是规格表示的一部分。
边框形式主要是指格栅板四周的边框结构。
常见的边框形式有平边框、角钢边框等。
平边框是指格栅板四周没有边框，角钢边框是指格栅板四周用角钢固定。
八、孔型镀锌钢格栅板的孔型也是规格表示的一部分。
孔型主要是指格栅板上的开孔形状。
常见的孔型有正方孔、长方孔、圆孔等。
