DIY：自制车用超级电容器【附原理图】
超级电容器在汽车启动中的应用 自己动手diy汽车更长寿
超级电容器在汽车启动中的应用蓄电池是汽车中的关键电器部件，其性能直接影响汽车的启动。
现在的汽车启动无一例外地采用启动电动机启动方式。
在启动过程中特别是在启动瞬间，由于启动电动机转速为零，不产生感生电势，故启动电流：I=E/(RM+RS+RL)；其中：E为蓄电池空载端电压，RM为启动电动机的电枢电阻，RS为蓄电池内阻、RL为线路电阻。
由于RM、RB、RL均非常低，启动电流非常大。
例如用12 V、45 Ah的蓄电池启动安装1.9 L柴油机的汽车，蓄电池的电压在启动瞬间由12.6 V降到约3.6 V，启动瞬时的电流达550 A，·····如此高倍率放电对蓄电池的损伤也是非常明显的。
启动过程的电压剧烈变化也是极强的电磁干扰，可以造成电气设备掉电，迫使电气设备在发电机启动过程结束后重新上电，计算机在这个过程中非常容易死机。
因此，从改善汽车电气设备的电磁环境、改善汽车的启动性能和蓄电池性能或延长蓄电池使用寿命来考虑，改善汽车电源|稳压器在启动过程中的性能是必要的。
解决问题的方案之一是加大蓄电池的容量，但需要增加很多，并使其体积增大，这并不是好的选择。
而将超级电容器与蓄电池并联可以很好地解决这个问题。
2 超级电容器的原理及特点超级电容器的原理超级电容器是一种电容量可达数千法拉的极大容量电容器。
为了得到如此大的电容量，要尽可能缩小超级电容器电极间距离、增加电极表面积，为此，采用双电层原理和活性炭多孔化电极。
超级电容器的充放电过程始终是物理过程，没有化学反应，因此性能是稳定的，与利用化学反应的蓄电池不同。
超级电容器的主要特点尽管超级电容器的能量密度是蓄电池的5％或更少，但是这种能量储存方式可以应用在传统蓄电池不足之处与短时高峰值电流中。
与电池相比，这种超级电容器具有以下几点优势：一是电容量大，目前单体超级电容器的最大电容量可达5000 F；二是充放电寿命很长，可达500 000次或90000h，而蓄电池的充放电寿命很难超过l 000次；三是可以提供很高的放电电流，如2700 F的超级电容器额定放电电流不低于950 A，放电峰值电流可达1 680 A，一般蓄电池通常不能有如此高的放电电流，一些高放电电流的蓄电池，在如此高的放电电流下，使用寿命大大缩短；四是可以在数十秒到数分钟内快速充电，而蓄电池在如此短的时间内充满电将是极危险或几乎不可能的；五是可以在很宽的温度范围内正常工作(-40℃～+70℃)，而蓄电池很难在高温特别是在低温环境下工作；六是超级电容器的材料是安全和无毒的，而铅酸蓄电池、镍镉蓄电池均具有毒性，而且，超级电容器可以任意并联使用来增加电容量，若采取均压措施后，还可以串联使用。
超级电容器
二、超级电容的工作原理
1、充电过程 超级电容充电过程如图3-4-3所示。 充电时，电子通过外加电源从正极流向负极 ，同时，正负离子在固体电极上电荷引力的作用 下从溶液体相中分离并分别移动聚集到两个固体 电极的表面，形成双电层；充电结束后，电极上 的正负电荷与溶液中的相反电荷离子相吸引而使 双电层稳定，在正负极间产生相对稳定的电位差 。
图3-3-1 氢燃料电池的组成与原理
二、超级电容器结构
超级电容电池是由电极、集电板、隔膜及电解液组成，如图3-4-2所示。电极材料与集电板之间 要紧密相连，以减小接触电阻；隔膜应满足具有尽可能高的离子电导和尽可能低的电子电导的条件， 一般为纤维结构的电子绝缘材料。电解液的类型根据电极材料的性质进行选择。
三、超级电容特点
超级电容器除了上述有点外，自身还存以下缺点： （1）低能量密度。目前超级电容器可储存的能量比化学电源少得多。 （2）低电压。超级电容单体电压低，需要多个电容串联才能提升整体电压。 （3）高自放电。它的自放电速率比化学电源要高。 （4）线性放电。超级电容器线性放电的特性使它无法完全放电。
图3-4-4 超级电容的放电过程
三、超级电容特点
超级电容器具有以下优点： （1）高功率密度。超级电容器的内阻小，输出功率密度高，是一般蓄电池的数十倍。 （2）充电速度快。可以用大电流给起级电容器充电，充电10S～10min可达到其额定容量的 95%以上。 （3）工作温度范围宽。超级电容器能在-40℃～60℃的环境温度中正常工作。 （4）循环办命长。超级电容器具有至少十万次以上的充电寿命，没有“记忆效应”。 （5）简单方便。超级电容器充放电线路简单，无需充电电池那样的充电电路，安全系数高，长 期使用免维护；检测方便，剩余电量可直接读出。 （6）绿色环保。超级电容器在生产过程中不使用重金属和其他有害化学物质，因而在生产、使 用、储存及拆解过程中均没有污染，是一种新型的绿色环保电源。
自制多款电容器
自制多款电容器(1)自制小容量电容器小容量的电容器自制很方便，制作方法也很多。
①将两根互相绝缘的导线（如漆包线等）绞合在一起，便构成了一个小容量电容器，其容量约为几皮法(pF)。
电容器的容量与双线绞合的长度有关，绞合越长，容量越大。
②将一根细漆包线紧密缠绕到一根较粗的漆包线上，也可以制成电容器，其容量与缠绕的圈数（即包裹粗漆包线的长度）成正比。
此方法可以自制几皮法至几十皮法的电容器。
(2)自制滑动微调电容器如果先在粗漆包线上套上一个可以滑动但又不松动的套管，然后再将细漆包线缠绕在该套管上，即制成了一个微调电容器。
来回移动套管在粗漆包线上的位置即可改变容量。
当向左移动套管使其全部套在粗漆包线上时，容量最大，当向右移动套管使其只有部分套在粗漆包线上时，容量较小。
(3)自制旋动微调电容器用弹性铜片和敷铜板可以自制旋动微调电容器。
1)用一小块敷铜板刻制成包含定片和动片连接端的电路板，用弹性良好的薄铜片剪成图示形状的动片，用塑料绝缘薄膜剪成绝缘片，绝缘片的长、宽均应稍大于动片。
在电路板、动片、绝缘片上均应按图示位置钴出两个小孔。
2)将绝缘片、动片依次放在电路板上，用空心铜铆钉穿过右侧的小孔，将动片铆固在电路板上，并将动片左侧向上稍稍翘起。
绝缘片垫在动、定片之间，应保证动、定片不会相碰。
3)再用一枚螺钉穿过左侧的小孔后，拧紧螺帽。
将动片右侧焊牢在电路板右侧的动片连接端上，微调电容器便做好了。
旋动螺钉即可调节电容量，旋紧螺钉时容量最大，逐渐旋松螺钉时容量逐渐减小。
(4)自制拨动式可变电容器拨动式可变电容器自制方法步骤如下：①用敷铜板按如下图所示分别刻制成动片和定片的电路板。
②将动片（电路板铜箔面朝下）及弹性铜垫片、塑料绝缘薄膜片从上往下依次放在定片电路板上。
然后用一铜铆钉穿过中心孔将它们铆固。
铆固时不可太紧也不可太松，以既不松动又可转动为好。
绝缘片应保证动、定片之间不会短路。
③做好的可变电容器。
来回旋转拨动圆形的动片电路板即可改变电容量。
自制超级电容
自制超级电容超级电容是容量在法拉级体积却很小的电容,现在已经广泛应用在好多电器里面.比如说涅,有些电器用它来作为断电后维持内部时钟运行的暂时性电源,,,有些容量灰常大的,甚至被当做后备电源来使用...想起来,我的元件库里有不少的说~这东西给我的印象就是...首先,容量很大...别的电容用μF,nF,甚至pF(p为1 0的-12次方)做单位,这种家伙都是上F的!汗一个;其次耐压好低,我手头上这些都2.5V的到6.3V的,再汗一个,现在应该很过时了~其实,接触过元件的人应该知道,同样体积的电容,容量标的越高,其耐压就越低.反之电压标到很高的,容量就很小...呵呵,灰常简单啦,高中物理都教过C=Q/U 啦!假设在某一技术水平下,某一体积的电容器能够储存的电荷量为定值Q,由于式中C跟U成反比,那么标的"容量"(也就是C)越大,那U就越小咯,反之同理。
所以决定电容体积大小的应该是电荷量Q啦~废话一堆了,转入正题。

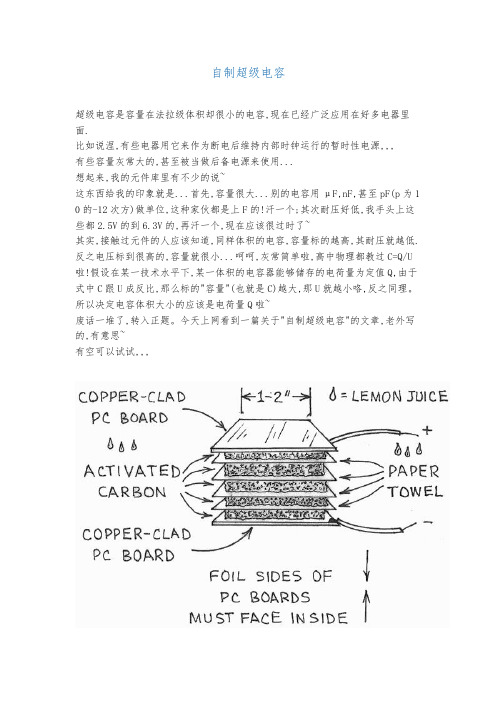

今天上网看到一篇关于"自制超级电容"的文章,老外写的,有意思~有空可以试试,,,How It WorksTo make C1, Ollie first cut four 2-inch squares of paper towel and fi ve 1.75-inch squares of activated carbon aquarium filter material. He stacked the paper and activated carbon filter squares as shown in Fi g. 2. He then placed the two PC boards as shown in Fig. 2 (copper sid es facing toward one another) to form a sandwich-like structure that he held together with a rubber band. After the assembly was ready, he dripped some lemon juice into the four sides of the sandwich.Figure 2. How the homemade super capacitor is assembled.Ollie's super capacitor demonstration circuit is shown in Fig. 3. In operation, C1 is charged by switching S1 to position 1 for a minute. This will charge C1 to about 3.3 volts. When S1 is switched to positi on 2, the LED will glow for 15 seconds or more. C1 can then be rechar ged for another cycle.其实我没说过我看的懂哈...结构(看第一张图)就是最上面和最下面各有一块边长1-2寸的覆铜板（做印刷电路板用的那种原料,话说用铜板当然也是很OK的啦），铜箔朝里，中间是几层活性炭(用于'汽车除味'的东东里面就有,貌似鱼缸店里也有的卖)和餐巾纸交错叠加起来，最后在餐巾纸上滴上柠檬汁(LEMON JUICE!话说柠檬有点贵呢)，超级电容就做成了。
