市政道路实测实量、观感质量检查质量
工程实体实测实量检测指导书
工程实体实测实量检测指导书一、目的为了改变目前公司管理人员质量意识淡薄，质量控制手段不强，质量通病普遍存在的现象，公司决定实行目前社会上普遍推存的并且行之有效的万科实测实量管理办法。
现制定本公司工程实体实测实量检测指导书。
二、实行时间及检测范围1、本办法从6月25日开始执行，已完部位根据本办法要求检测方法进行100%检测，并在7月5日前报公司工程实体检测科，此后每月25日前项目将本月施工部位要求的实测实量内容进行100%检查，并将数据报送工程实体检测科，次月，实体检测科对项目报表检查内容进行100%复查。
2、项目以及公司实测实量检测范围包括钢筋、混凝土、砌体、抹灰。
钢筋实测实量检测采用钢筋扫描仪，检测内容包括钢筋直径、间距、保护层。
混凝土检测墙体平整度、柱平整度、墙垂直度、柱垂直度、顶板平整度、墙体截面尺寸偏差、柱截面尺寸偏差、顶板标高，顶板平整度、顶板厚度。
砌体检测墙面平整度、墙面垂直度、门窗洞口高宽度、房间方正度。
抹灰检查表面平整度、垂直度、阴阳角方正度、门洞口高宽厚、房间方正度、房间开间、进深、房间净空。
3、项目及公司对每个实测区的混凝土观感、砌体观感、砂浆强度进行感官测视，并进行记录。
包括笔录记录和拍照记录两种方式。
4、项目需对工程实体进行100%实测实量自检，公司对直管项目、分公司所属项目进行实测实量100%复检，事业部对其所属项目进行100%复检，公司对事业部项目进行抽检。
三、基本规定1、项目、公司进行实测实量的操作方法必须按照本办法执行，项目部、公司均按每根柱、每堵墙、每块顶板作为一个实测区，进行100%实测实量，并进行每次检查实测记录。
通过工程实体上下两级检查，促进项目过程控制。
2、项目部须成立以项目经理为首的工程实测实量小组，实测实量小组根据施工进度开展现场实测实量工作。
项目经理应根据实测工作量大的特点，安排和调整实测实量人员。
公司检查时提前1天通知项目部，项目经理、技术负责人、质量员共同参与检查。
道路验收方案
吕梁市“十三五”农村路网改造岚县建设项目完善提质工程、窄路拓宽改造工程及生命安全防护工程的验收方案一、参加验收单位建设单位：设计单位：施工单位：监理单位：二、施工单位介绍工程概况。
三、竣工验收条件的检查情况：1.设计文件及合同约定内容的完成情况；2.施工单位自检情况，并提《工程竣工验收申请报告》；3.监理单位提交《工程质量评定报告》；4.设计单位全面检查情况5.有完整的工程技术资料以及完成的中间验收手续；6.有符合要求的工程质量检测和功能性试验资料。
四、验收内容及标准：（一）验收内容1.资料核查：对该工程质量保证资料进行全面核查；2.感官检查：对该工程结构实体进行观感检查并评定；3.实体检测：对该工程结构实体进行进行实测实量。
（二）验收标准1.《公路工程竣(交)工验收办法与实施细则》；2.《公路工程质量鉴定检测的有关要求》（吕交质[2014]10号）；3.吕梁市“十三五”农村路网改造及贫困地区道路建设项目工程质量管理办法；4.项目施工设计图、设计变更、技术联系单等。
五、施工、监理、设计、建设等单位分别汇报工程建设过程中各自履行质量行为的情况：（一）施工单位：1.重点汇报强制性条文执行情况；2.工程是否按设计图纸、合同内容和有关标准、规范进行施工；3.工程质量是否达到国家验收规范的合格要求。
（二）设计单位：设计变更说明，对本工程过程中是否按图或设计变更进行施工，是否满足设计要求，是否同意验收。
（三）监理单位：1.对整个施工过程中的监理情况；2.对材料、设备进场审查签字认可情况；3.各分项工程是否按图和有关标准、规范进行施工；4.工程施工是否达到国家验收合格要求，是否同意验收。
（三）建设单位：1.对项目施工图审查，报建手续完善情况说明；2.对设计、施工、监理单位的到位管理及服务情况说明；3.对工程质量的看法和意见，就工程质量是否同意验收发表意见。
六、进行资料审查，对工程实体进行观感检查、实测实量：1.验收分工：资料组：观感组：实测实量组：2.验收路线：3.实测部位：七、验收组宣布检查结果并作出结论：1.观感检查组汇报情况：2.实测组汇报情况：3.资料组汇报情况：4.验收组长综合各组验收意见宣布验收结论。
《路面沉降缝规范》word版
路面沉降缝规范篇一：道路验收方案昌盛路（文峰北路—镜水路）道路改造工程验收方案一、验收主持：二、参加验收人员签到，宣布参加验收单位，进行现场分组，明确记录人。
三、宣布验收内容标准：1. 资料核查：对该工程质量保证资料进行全面核查；2. 观感检查：对该工程结构实体进行观感检查并评定；3. 实测检查：对该工程结构实体进行实测实量。
4. 验收标准：（1）本项目的设计施工图、设计变更、技术联系单等；本工程是昌盛路（文峰路—镜水路段改造工程，参照下列标准、规定进行验收：（2）《城镇道路工程施工与质量验收规范》（CJJ1-2008）；（3）《公路路基路面现场测试规程》（JTG060-2008）（4）《公路路面基层施工技术规范》JTJ034-2000；（5）《混凝土强度检验评定标准》GBJ107-87 （6）《公路工程集料试验规程》JTG E42-2005 （7）《市政排水渠道工程质量检验评定标准》（8）《给水排水管道工程施工及验收规范》GB50268-97 （9）其他相关的规范、标准。
四、施工、设计、监理、建设等单位分别汇报工程建设过程中各自履行质量行为的情况。
（一）施工单位：1. 工程概况；昌盛路（文峰路—镜水路段）全长765米，三幅路，红线宽50米，断面形式为：11.2-5.1-1.8-14-1.8-5-11.2。
道路等级为城市主干路，设计车速50km/h，路面结构设计使用年限15年。
由于现状快车道路而破损严重，需要对该路段对快车道原路面拆除，重新铺设新沥青路面。
2. 重点汇报执行强制性条文情况，原材料控制和施工试件情况；3. 工程是否按设计图、合同内容和有关标准、规范进行施工；4. 工程质量是否达到国家验收规范的合格要求。
（二）设计单位：设计变更说明，对本工程在施工过程中是否按图或设计变更进行施工，从设计角度对参加现场检查认为是否满足设计要求，是否同意验收？（三）监理单位：1. 对整个施工过程中的监理情况；2. 对材料、设备进场审查签字认可情况；3. 各分项工程是否按图和有关标准、规范进行施工，重点工序和旁站监理情况；4. 有无违反强制性条文及处理结果，对质监部门提出问题的处理情况；5. 工程是否达到国家验收规范的合格要求，是否同意验收？（四）建设单位：1. 对项目施工图审查，报建手续完善情况说明；2. 对设计、施工、监理单位的到位管理及服务情况说明；3. 对工程质量的看法和意见，就工程质量是否同意验收发表意见。

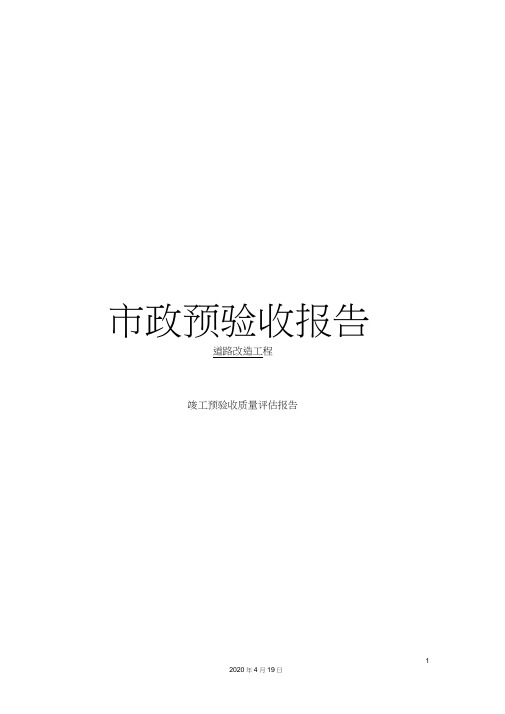

市政预验收报告
市政预验收报告道路改造工程竣工预验收质量评估报告建设单位：设计单位：施工单位：监理单位（章）：总监理工程师：公司技术负责人:日期：工程概况竣工预验收经过 竣工预验收监理结论 质量保证资料检查记录表 分部和分项工程监理抽查情况汇总表 单位工程观感质量抽查表监理抽查 / 见证试验情况汇总及说明 竣工预验收遗留整改问题及商定解决方法工程概况：本工程位于 XX 镇人民政府投资兴建，主要施工内容是将 原有破损路面挖除重新浇筑下层 20cmC20 砼、上层 C30 砼。
本工程开工日期为：XX 年9月20日，于XX 年12月18日基本 完工。
本工程设计单位：XX 市政设计有限公司本工程施工单位：XX 市政工程有限公司本工程已具备下列验收条件：1 ）市政道路改造工程已全部结束；2） 质量保证资料基本齐全；3） 备有各单位工程中各分部、子分部及分项工程企业自评资料；4） 施工单位已经自验经过。
二、 预验收经过： 本工程由施工单位经自检达到竣工预验收条件后报本项 目监理部，竣工预验收 XX 工程监理咨询有限公司工程竣工预 验收小组会同项目资料机构、施工单位项目部有关人员共同 参加，参加验收的人员都具有参验资格。
目录__ .、 三、 附一：附二： 附三： 附四： 附五：本工程竣工预验收依据：设计文件、设计变更、建设工程施工合同与本工程建设有关的标准、规范、强制性标准条文规定、工程质量验收评定标准等。
竣工预验收工作分为技术资料审查和工程实体质量验收两个部分。
对技术资料审查主要是审核施工单位报送的质量保证资料、分部分项工程检验批验收资料、工程实测点记录、验收记录、评分表等文件资料；经核查工程交工验收资料基本齐全，数据准确且符合验收要求，但未按要求进行装订成册；工程实体质量预验收人员认真检查了道路施工质量、观感质量、对各分部工程施工质量的评定意见为：经过验收三、竣工预验收监理结论：预验收工作分资料核查、实测实量、外观检查，根据预验收结果，我监理单位拟建议改项目的道路改造工程工程质量等级为合格。
第三方实测实量 质量规范标准
表面平整度 加气块[0，8]mm《10BJZ58-SN保温砌块BM轻集 料隔墙砌块》陶粒、加气块≤8mm（GB502032011）表9.3.1砌体一般尺寸允许偏差》 BM砌块[0，5]mm；《10BJZ58-SN保温砌块BM轻 集料隔墙砌块》陶粒、加气块≤5mm（GB502032011）表9.3.1砌体一般尺寸允许偏差》 垂直度 加气块[0，5]mm；《10BJZ58-SN保温砌块BM轻 集料隔墙砌块》陶粒、加气块≤5mm（GB502032011）表9.3.1砌体一般尺寸允许偏差》
卫生间涂膜 厚度
防水 工程
卫生间地面、墙面（非附加层部分）防水涂膜成 膜良好，无分层。涂膜防水层平均厚度应符合设 计，最小厚度大于设计厚度８０％。且不能出现 分层现象
防水反坎
入户门
无磕碰、污染、及是否组织成品保护
外窗玻璃 阳台门
无磕碰、变形、污染、及是否组织成品保护
成品 保护
室内墙面阳 角 木地板
无划伤、污染、及是否组织成品保护
楼板厚度
[－5，8]mm； 《混凝土结构工程施工质量验收 规范》（GB50204-2002）（2011版）
主 体 工 程
混凝土观感 （1） 混凝土观感 （2）
无露筋、蜂窝、孔洞、烂根、夹渣 无涨模、缺棱掉角、楼板开裂 BM砌块[0，4]mm；《10BJZ58-SN保温砌块BM轻 集料隔墙砌块》陶粒、加气块≤8mm（GB502032011）表9.3.1砌体一般尺寸允许偏差》
净高（有爆 板）
[－20，20]mm
顶板水平度 （有爆板）
[0，10]mm
抹灰 面层 或粉 刷石 膏底 层
225
阴阳角方正
[0，4]mm；《建筑装饰装修工程施工质量验收规 范（GB50210-2001）第4.2.11一般抹灰的允许 偏差和检验方法》
质量标准化检查评分表
xx公司质量标准化检查评分汇总表（房屋建筑工程）
所属分公司：年月日
汇总表中遇有缺项时，汇总表总分计算方法：缺项的汇总表分=实查项目实得分值之和/实查项目应得分值之和×100
附件5
质量标准化检查评分表
（房屋建筑工程）
备注：检查表遇缺项时，合计得分为实查项目实得分值之和/实查项目应得分值之和×100
xx公司质量标准化检查评分汇总表（市政道路工程）
所属分公司：年月日
汇总表中遇有缺项时，汇总表总分计算方法：缺项的汇总表分=实查项目实得分值之和/实查项目应得分值之和×100
质量标准化检查评分表
（市政道路工程）
备注：检查表遇缺项时，合计得分为实查项目实得分值之和/实查项目应得分值之和×100
xx公司质量标准化检查评分汇总表（钢结构工程）
所属分公司：年月日
汇总表中遇有缺项时，汇总表总分计算方法：缺项的汇总表分=实查项目实得分值之和/实查项目应得分值之和×100
质量标准化检查评分表
（钢结构工程）
xx公司建筑工程观感质量细部检查评分表
所属分公司：年月日
汇总表中遇有缺项时，汇总表总分计算方法：缺项的汇总表分=实查项目实得分值之和/实查项目应得分值之和×100
附件6
建筑工程观感质量细部检查评分表
备注：1对质量评价为差的项目应进行返修；2观感质量现场检查原始记录应作为本表附件；
3.检查表遇缺项时，合计得分为实查项目实得分值之和/实查项目应得分值之和×100。
工程实测实量标准及操作指引
工程实测实量标准及操作指引概述干过工程的大家应该都知道，许多公司都会有实测实量这一项。
无论是建设中的模板尺寸、梁截面尺寸，板筋间距，混凝土浇筑完成后的楼板厚度检测，混凝土结构的垂直度、平整度和砌体的垂平度，以及水电预埋尺寸、门窗洞口尺寸、阴阳角方寸。
实测实量很有必要，以后移交装修以及交楼业主都是有用的。
结合我司标准和我自己的理解，浅谈一下实测实量工作。
管理办法（一）数据上墙：为便于现场管理，建筑工程实测实量中“混凝土结构”、“砌体工程”、“抹灰工程”、“给排水工程”、“电气工程”等建筑实体工程的实测实量指标要求在现场对实测数据上墙。
上墙数据应包含检查项、三方实测结果（含施工单位、监理、甲方）、检查人员、检查日期等信息，并真实反映现场质量水平。
施工单位以户为单位100%检查并将结果上墙，并如实填写检查时间。
j监理单位应100%检查施工单位实测情况并将20%实测实量数据记录在《质量实测合格率评估记录》上，并且监理应将实测结果上墙，并如实填写检查时间。
项目管理部应100%检查施工单位及监理的检查记录表并随机抽检10%数据记录在《质量实测合格率评估记录》上，并将实测结果上墙。
上墙表格见下表：表1 适用于混凝土工程、砌体工程、抹灰工程，表样尺寸为16.0cm×10.0cm（宽×高）。
表2适用于给排水工程、电气工程表样尺寸16cm×11.6cm（宽×高）（二）施工单位及监理应在下表规定时间内完成现场实测实量工作（三）施工单位应按照上述“表1”及“表2”制作印章上墙。
施工单位、监理、甲方对检查合格的用“√”填写上墙，检查不合格的用“―”填写上墙。
同时，施工单位、监理、甲方应将检查源数据记录在质量实测合格率评估记录表上。
（四）“表1”“表2”检查的合格标准参照下表：数据管理实测数据应及时记录、归档和备案，施工单位、监理及项目管理部均需对现场实测实量工作承担相应责任，并进行动态管理。
市政工程验收流程
市政工程的验收流程根据《房屋建筑工程和市政基础设施工程竣工验收暂行规定》，市政工程验收流程如下:第六条工程竣工验收应当按以下程序进行：（一）工程完工后，施工单位向建设单位提交工程竣工报告，申请工程竣工验收。
实行监理的工程,工程竣工报告须经总监理工程师签署意见.(二）建设单位收到工程竣工报告后，对符合竣工验收要求的工程，组织勘察、设计、施工、监理等单位组成验收组，制定验收方案。
对于重大工程和技术复杂工程，根据需要可邀请有关专家参加验收组。
(三）建设单位应当在工程竣工验收7个工作日前将验收的时间、地点及验收组名单书面通知负责监督该工程的工程质量监督机构。
（四）建设单位组织工程竣工验收。
1、建设、勘察、设计、施工、监理单位分别汇报工程合同履约情况和在工程建设各个环节执行法律、法规和工程建设强制性标准的情况；2、审阅建设、勘察、设计、施工、监理单位的工程档案资料;3、实地查验工程质量；4、对工程勘察、设计、施工、设备安装质量和各管理环节等方面作出全面评价，形成经验收组人员签署的工程竣工验收意见。
参与工程竣工验收的建设、勘察、设计、施工、监理等各方不能形成一致意见时，应当协商提出解决的方法,待意见一致后，重新组织工程竣工验收。
第七条工程竣工验收合格后，建设单位应当及时提出工程竣工验收报告。
工程竣工验收报告主要包括工程概况，建设单位执行基本建设程序情况，对工程勘察、设计、施工、监理等方面的评价，工程竣工验收时间、程序、内容和组织形式，工程竣工验收意见等内容.工程竣工验收报告还应附有下列文件：(一）施工许可证。
（二)施工图设计文件审查意见。
（三）本规定第五条(二）、(三）、（四）、（八)项规定的文件。
（四)验收组人员签署的工程竣工验收意见.（五）法规、规章规定的其他有关文件。
扩展资料市政工程(municipal engineering）是指市政设施建设工程。
在我国，市政设施是指在城市区、镇（乡）规划建设范围内设置、基于政府责任和义务为居民提供有偿或无偿公共产品和服务的各种建筑物、构筑物、设备等。
实测实量操作手册
目录第一章总则 (2)1.1目的 (2)1.2适用范围 (2)1.3检查内容及取样原则 (2)第二章结构实体质量检测 (4)2.1 楼板厚度控制 (4)2.2 楼板负弯矩钢筋保护层厚度 (5)2.3混凝土强度检测 (6)第三章实测实量 (7)3.1混凝土工程 (7)3.2砌体工程 (14)3.3抹灰工程 (21)第四章观感质量量化评价 (25)4.1观感质量量化评价 (25)4.2混凝土观感质量评价 (26)4.3砌筑工程观感质量评价 (27)4.4抹灰工程观感质量评价 (27)第五章质量综合评分 (27)5.1质量综合评分项目 (27)5.2分层质量综合评分 (27)5.3单体工程质量综合得分 (29)5.4单位工程质量综合得分 (29)5.5区域公司、分公司月度检查 (29)第六章项目部实测实量工作实施细则 (29)6.1目的 (29)6.2适用范围 (30)6.3 签订劳务分包合同，并与实测实量评价进行联动 (30)6.4项目部实测实量工作的组织与开展 (32)第七章实测实量评价记录表格 (33)实测实量操作手册第一章总则1.1目的为客观公正地反映工程实体质量，尽可能消除在建设项目结构实体质量检测过程中人为操作引起的偏差，减少地区差异，规范、统一各在建项目结构实体质量检测的程序、取样方法、测量操作、数据记录等具体步骤及要求，特制订本公司实测实量操作手册。
1.2适用范围本实测实量操作手册适用于本公司所有在建工程（自结构±0.000至交付完成）项目。
1.3检查内容及取样原则1.3.1检查内容1.3.1.1公司实测实量的检查内容分为结构实体质量检测、实测实量、观感质量评价三个项目。
其中结构实体质量检测对混凝土强度、楼板厚度控制、楼板负弯矩钢筋保护层厚度进行检测；实测实量对混凝土工程、砌体工程、抹灰工程进行现场测量；观感质量评价对混凝土工程、砌体工程、抹灰工程进行整体观感评分。
1.3.1.2分公司、项目部应根据本操作手册制定专门的实测实量实施方案；各分公司、项目部应严格执行公司制定的实测实量手册，按照手册的要求对分部分项工程进行实测实量，并做好数据统计。
《实测实量控制要点》课件
数据整理与分析
对记录的数据进行整理和分析 ，找出规律和趋势，为质量管 理和改进提供依据。
数据存储与备份
妥善保管测量数据，定期进行 备份，以防数据丢失或损坏。
03
实测实量的质量控制要点
测量点的选择与布置
测量点选择
选择具有代表性的测量点，确保 能够全面反映被测对象的实际情
况。
布置要求
合理布置测量点，避免过于集中或 分散，确保测量数据的准确性和可 靠性。
案例三：桥梁伸缩缝的宽度测量
总结词
桥梁伸缩缝的宽度是桥梁安全运行的重要参数之一，通过实测实量，可以准确检测伸缩 缝的宽度，确保其符合设计要求，提高桥梁的耐久性和稳定性。
详细描述
在桥梁施工过程中，伸缩缝宽度的测量和控制是关键环节之一。通过使用高精度的测量 仪器，如卡尺或激光测距仪，对伸缩缝宽度进行实时监测和记录。一旦发现宽度不符合 设计要求，立即进行调整和修复，确保伸缩缝宽度在允许的误差范围内。实测实量不仅
有助于提高桥梁施工的质量和安全性，还能有效延长桥梁的使用寿命。
案例四：隧道断面尺寸的测量
总结词
隧道断面尺寸的准确测量对于隧道的施工质量和安全 至关重要。通过实测实量，可以及时发现尺寸偏差并 采取相应措施进行调整，确保隧道断面尺寸符合设计 要求。
详细描述
在隧道施工过程中，断面尺寸的准确性和稳定性对于 隧道的结构安全和使用功能具有重要意义。通过使用 全站仪、激光测距仪等高精度测量仪器，对隧道断面 尺寸进行实时监测和记录。一旦发现尺寸偏差超出允 许范围，立即采取相应措施进行调整和修复，确保隧 道断面尺寸符合设计要求。实测实量有助于提高隧道 施工的质量和安全性，降低施工风险并减少后期维护 成本。
测量环境
确保测量环境符合要求，避免外界 干扰和误差。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
序号检查项目范围点数检查结果合格
1平整度次干路≤520m1点3430
2宽度40m1点66
3中线高程100m1点2320
4横坡20m1测坡6859
5井框与路面高差每座1点1210
6路缘石直顺度100m1点98
7观感质量检查
建设单位意见：监理单位：
（公章）
年 月 日
施工单位意见（公章）
年 月 日
年 月 日
工程名称施工单位开工日期不小于设计值2012.08.20完工日期2013.11.20±15±0.3且不反坡≤5≤10单位项目负责人单位（项目）负责人参加验收单位市政道路实测实量、观感质量检查记录允许偏差（mm）（公章）单位（项目）负责人法院北规划路道路工程 机动车道
内蒙古广泰城建工程有限责任公司
序号检查项目范围点数检查结果合格
1平整度次干路≤520m1点2320
2宽度40m1点1211
3中线高程100m1点
4横坡20m1测坡2320
5井框与路面高差每座1点1210
6路缘石直顺度100m1点98
7观感质量检查
建设单位意见：监理单位：
（公章）
年 月 日
施工单位意见（公章）
年 月 日
年 月 日
市政道路实测实量、观感质量检查记录
工程名称法院北规划路道路工程 非机动车道
2013.11.20参加验收单位允许偏差（mm）不小于设计值±15±0.3且不反坡施工单位内蒙古广泰城建工程有限责任公司开工日期2012.08.20完工日期
单位（项目）负责人
（公章）
单位（项目）负责人
单位项目负责人
≤5
≤10
序号检查项目范围点数检查结果合格
1平整度次干路≤520m1点2320
2横坡40m1点2320
3井框与路面高差每座1点22
4相邻块高差20m1点2319
5纵缝直顺40m1点1110
6横缝直顺20m1点2320
7缝宽20m1点2319
建设单位意见：监理单位：
（公章）
年 月 日
施工单位意见（公章）
年 月 日
年 月 日
完工日期2013.11.20市政道路实测实量、观感质量检查记录工程名称法院北规划路道路工程 人行道施工单位内蒙古广泰城建工程有限责任公司参加验收单位允许偏差（mm）±0.3且不反坡≤4≤3开工日期2012.08.20
单位（项目）负责人
（公章）
单位（项目）负责人
单位项目负责人
≤10
≤10
+3、-2
