intouch与施耐德PLC连接以及报警查询
如何安装Intouch并与PLC连接
1.软件准备
所需软件都在”D:\安装软件”文件夹里,打开会看到如下图的4个文件夹和一个文本文件.
分别是intouch授权文件,intouch安装文件,PLC驱动程序和SQL2000数据库安装文件,最后文本文件是安装SQL2000所需的注册码,安装时候用到.
2.计算机名和IP地址配置
在计算机桌面的”网上邻居”图标上点击右键,选择属性打开网络连接窗口
然后在本地连接上点右键,选择属性,本地连接属性窗口
按图,选择最后一项,Internet 协议,双击打开
按图,在IP地址栏填入192.168.0.121,子网掩码填255.255.2550.点击确定,如果提示IP地址冲突,可以换一个IP,从192.168.0.2到192.168.0.254之间的任意一个,注意不能和别的冲突,另外PLC的IP地址是192.168.0.20也不能填.
然后回到桌面,在桌面上”我的电脑”图标上点击右键,选择属性,出现”系统属性”窗口,选择”计算机名”选项卡,如图
点击更改,出现
在计算机名处填入syws,点击确定,弹出提示说要重启电脑生效,一直点确定重启电脑即可.
3.Intouch软件安装
打开intouch文件夹,双击Setup.exe文件.出现如下图窗口.
点击确定,稍等一会,出现如下对话框
点击确定,然后安装好后就会出现intouch安装界面.
点击下一步,出现
_ 选择”我接受该许可证协议”,然后点击下一步,出现
点击画红圈的位置,选择整个功能安装在本地硬盘驱动器上,如下图效果
点击下一步,出现
按图输入用户名: syws 密码:123456 然后点击下一步,再下一步就会安装intouch了,稍等
一会出现.
点击完成intouch就安装完毕了.
4.PLC驱动安装
打开驱动文件夹, 双击Setup.exe文件,出现如下安装画面
点击下一步,出现
选择”I accept the license agreement”,然后一直点击Next即可安装,稍等出现
点击”finish”完成安装.
5.安装SQL2000数据库软件
打开SQL2000文件夹,双击autorun.exe文件,出现安装画面
选择第一项,安装SQL server 2000 组件,出现
还是选择第一项,安装数据库服务器,进入安装画面
点击下一步,出现
继续点击下一步,出现
点击下一步.
姓名.公司可以随便填写,然后点击下一步.
点击是,出现如下要求输入注册码的画面
注册码就在那个SQL2000的文本文件里,输入下面的注册码点击下一步,出现H6TWQ-TQQM8-HXJYG-D69F7-R84VM
点击下一步
点击下一步.出现
点击途中话红圈的位置,数据文件浏览,指定数据的存放地址,位置自己定义,一般放在一个比较大的分区里的一个文件夹,如下图是放在D:\sqldata文件夹里.建议在D盘下建立sqldata,然后浏览指定到这个文件夹.
点击下一步,出现
不用修改,点击下一步,出现
按图中设置,选择”混合模式”,地下勾选”空密码”,然后下一步,再下一步,就进入自动安装了,稍等会,出现
点击完成安装完毕.
然后重新启动电脑
6.安装intouch授权
点击开始---程序—wonderware---common---license utility,如下图
然后出现授权安装程序
点击红圈位置的图标,出现浏览窗口
找到”D:\intouch授权”文件夹,选择wwsuitw.lic文件,点击打开.
点击OK即可安装授权.
7.与PLC的连接配置
点击开始---程序—wonderware---common--- System Management Console,如下图
点击打开,出现连接配置窗口.
按下图点开设置
在configuration上点右键,选择第一个,点击,新建一个项目,添加了一个New_PortCpS7_000项目.然后如下图设置
同样点击右键选择第一项单机,添加一个S7CP Objict.
在右边窗口中填入下图的设置,
其中192.168.0.20为PLC地址.完成后切换到Device Group选项卡,如下图红圈位置
在下面的空白处点击右键,选择Add,出现
改名为PLC4,如下图
然后点击保存,位置在下图的红圈处
保存完成后回到左边窗口,在下图的ArchertrA..DASSIDirect1上点击右键,指向Config As Service,然后选择第一项Auto Service单击.目的是把这个作为服务开机启动.
点击后会弹出
点是即可.
然后再次在在ArchertrA..DASSIDirect1上点击右键,如下图,选择第一项Activated Service 点击,启动驱动.
到此就设置完了,关闭窗口就行.
8.Intouch配置
点击开始----程序----wonderware----intouch,启动intouch.位置如下
启动后画面如下
点击取消,出现程序管理器
在空白出点右键,选择”查找应用程序”,出现下面窗口
浏览找到D:\PLC4文件夹,选择后确定这样就添加了控制画面程序了
然后,点击”工具”,选择”节点属性.
单击出现属性窗口,
如上图,选择以服务方式启动WindowView,点击确定.这个是开机自动启动进入画面程序. 然后点击下图红圈中的图标
启动画面编辑程序,若果提示要更改分辨率点击确定即可,过一会就会进入编辑画面了.
如下图
点击取消,不要打开窗口,然后看左边目录树,展开如下图
双击选择的Alarm DB Logger Manager,启动该程序
点击设置
按上图,填写内容,然后点击创建,成功后点击下一步,如下图
然后会出现
按图填写,点击下一步
按图设置,点击完成即可.然后关掉这个程序,再次回到左边的目录树.如下图
双击选择的Alarm DB Purge-Archive,运行程序,设置如下,
三个选项卡都要设置,然后点击应用,再点击关闭.
9把HistData添加到启动项
点击开始,鼠标指向程序----Wonderware----Intouch----HistData,在HistData上点右键,单击复制,如下图.
再次点击开始,鼠标指向程序---启动,在启动上点击右键,单机资源管理器.
点击后会打开启动文件夹,在打开的窗口中点击右键,选择粘贴.
就把HistData复制到启动项中了.
10.更改EXCLE宏安全设置
因为excel默认是不允许运行宏,本程序报表需要用到宏脚本,所以要设置excle的宏安全选项.
打开excle,指向工具---宏---安全性,如下图
点击打开后,选择最后一项,低,允许自动运行宏,否则无法自动生成报表.
到此所有设置都完成了,重启电脑即可自动进入画面.。
INTOUCH和PLC连接
2021/12/26
2021/12/26
图15 天塔之光实例工作台窗
口
精品PPT
24
图16 天塔之光实例监控界面
2021/12/26
2021/12/26
25
精品PPT
第二步，在实时数据库中建立如图17的实时数据对象
图17 天塔之光实例的数据对象
Q1.0------ L9
23
2021/12/26
2021/12/26
精品PPT
第一步，在图15的工作台窗口中单击”用户窗口”标签,然后双
击”窗口0”图标,或是单击选中图标单击”动画组态”按钮,进入
(jìnrù)”动画组态窗口”,利用”工具箱”可以放置各种所需构件,
属性设置对话框,在“特殊动画连接”
栏中的”可见度”复选框,这时将出现“可见度”选项卡,单击它将出
现如图22的可见度动画设置对话框.
2021/12/26
2021/12/26
30
图21 动画组态(zǔ tài)属性设置
对话框
精品PPT
在表达式文本框中输入“L1”,或单击右边带“?”的方块在弹出的数据
2021/12/26
2021/12/26
7
精品PPT
5.右键点击“Configuration”图标,在菜单中选择“Add PortCpS7
Object”。并可将其作为需要的名称，本试验中其为
S7_200，如图所示：
2021/12/26
2021/12/26
精品PPT
8
6.右键点击“New_PortCp_000”并选择“Add S7Cp Object”，
监控软件与施耐德PLC通讯设置

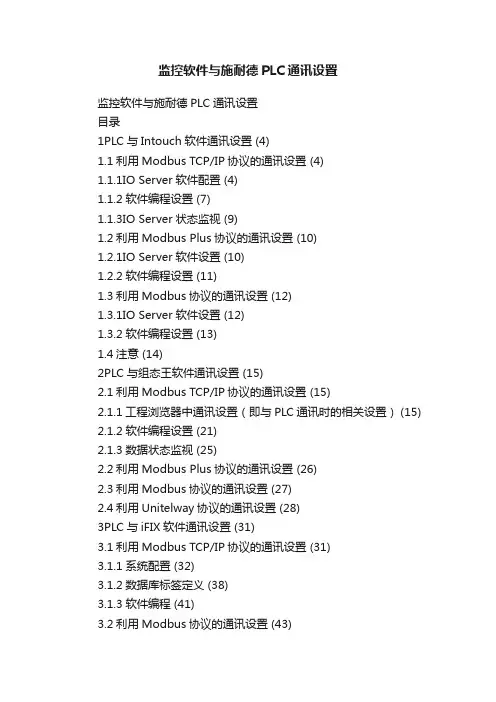

监控软件与施耐德PLC通讯设置监控软件与施耐德PLC通讯设置目录1PLC与Intouch软件通讯设置 (4)1.1利用Modbus TCP/IP协议的通讯设置 (4)1.1.1IO Server软件配置 (4)1.1.2软件编程设置 (7)1.1.3IO Server状态监视 (9)1.2利用Modbus Plus协议的通讯设置 (10)1.2.1IO Server软件设置 (10)1.2.2软件编程设置 (11)1.3利用Modbus协议的通讯设置 (12)1.3.1IO Server软件设置 (12)1.3.2软件编程设置 (13)1.4注意 (14)2PLC与组态王软件通讯设置 (15)2.1利用Modbus TCP/IP协议的通讯设置 (15)2.1.1工程浏览器中通讯设置（即与PLC通讯时的相关设置） (15) 2.1.2软件编程设置 (21)2.1.3数据状态监视 (25)2.2利用Modbus Plus协议的通讯设置 (26)2.3利用Modbus协议的通讯设置 (27)2.4利用Unitelway协议的通讯设置 (28)3PLC与iFIX软件通讯设置 (31)3.1利用Modbus TCP/IP协议的通讯设置 (31)3.1.1系统配置 (32)3.1.2数据库标签定义 (38)3.1.3软件编程 (41)3.2利用Modbus协议的通讯设置 (43)4通讯注意事项 (45)1PLC与Intouch软件通讯设置Intouch软件中与施耐德PLC相关的驱动只有三种：Modbus TCP/IP、Modbus Plus、Modbus。
1.1 利用Modbus TCP/IP协议的通讯设置1.1.1IO Server软件配置首先启动Intouch软件中的IOServer软件（软件与Intouch软件不同时提供，除非盗版）：Modicon MODBUS Ethernet软件，见下图所示：IO Server软件选择画面Server配置软件启动后，点击Configure->Server Settings…菜单，见下图所示：在弹出对话框中主要设置两个参数：●Protocol Tim er Tick：该时间必须是最快刷新数据所需时间的2～4倍；●Start automatically as Windows NT Service：如需系统启动后，该IO Server驱动自动运行时，可以选中。
Intouch iFIX与PLC通讯设置
目录1PLC与Intouch软件通讯设置 (2)1.1 利用Modbus TCP/IP协议的通讯设置 (2)1.1.1 IOServer软件配置 (2)1.1.2 软件编程设置 (4)Server状态监视 (5)1.1.3 IO1.2 利用Modbus Plus协议的通讯设置 (6)Server软件设置 (6)1.2.1 IO1.2.2 软件编程设置 (6)1.3 利用Modbus协议的通讯设置 (7)Server软件设置 (7)1.3.1 IO1.3.2 软件编程设置 (7)2PLC与组态王软件通讯设置 (9)2.1 利用Modbus TCP/IP协议的通讯设置 (9)2.1.1 工程浏览器中通讯设置（即与PLC通讯时的相关设置） (9)2.1.2 软件编程设置 (13)2.1.3 数据状态监视 (17)2.2 利用Modbus Plus协议的通讯设置 (18)2.3 利用Modbus协议的通讯设置 (18)2.4 利用Unitelway协议的通讯设置 (19)3PLC与iFIX软件通讯设置 (21)3.1 利用Modbus TCP/IP协议的通讯设置 (21)3.1.1 系统配置 (21)3.1.2 数据库标签定义 (26)3.1.3 软件编程 (28)3.2 利用Modbus协议的通讯设置 (30)4通讯注意事项 (31)1 PLC与Intouch软件通讯设置Intouch软件中与施耐德PLC相关的驱动只有三种：Modbus TCP/IP、Modbus Plus、Modbus。
1.1 利用Modbus TCP/IP协议的通讯设置Server软件配置1.1.1 IO首先启动Intouch软件中的IOServer软件（软件与Intouch软件不同时提供，除非盗版）：Modicon MODBUS Ethernet软件，见下图所示：IO Server软件选择画面Server配置软件启动后，点击Configure->Server Settings…菜单，见下图所示：在弹出对话框中主要设置两个参数：Protocol Timer Tick：该时间必须是最快刷新数据所需时间的2～4倍；Start automatically as Windows NT Service：如需系统启动后，该IO Server驱动自动运行时，可以选中。
监控软件与施耐德PLC通讯设置
目录1PLC与Intouch软件通讯设置21.1利用Modbus TCP/IP协议的通讯设置21.1.1IO Server软件配置21.1.2软件编程设置41.1.3IO Server状态监视51.2利用Modbus Plus协议的通讯设置61.2.1IO Server软件设置61.2.2软件编程设置61.3利用Modbus协议的通讯设置71.3.1IO Server软件设置71.3.2软件编程设置71.4注意82PLC与组态王软件通讯设置92.1利用Modbus TCP/IP协议的通讯设置92.1.1工程浏览器讯设置〔即与PLC通讯时的相关设置〕9 2.1.2软件编程设置132.1.3数据状态监视172.2利用Modbus Plus协议的通讯设置182.3利用Modbus协议的通讯设置182.4利用Unitelway协议的通讯设置193PLC与iFIX软件通讯设置213.1利用Modbus TCP/IP协议的通讯设置213.1.1系统配置213.1.2数据库标签定义263.1.3软件编程283.2利用Modbus协议的通讯设置304通讯考前须知311PLC与Intouch软件通讯设置Intouch软件中与施耐德PLC相关的驱动只有三种：Modbus TCP/IP、Modbus Plus、Modbus。
1.1 利用Modbus TCP/IP协议的通讯设置1.1.1IO Server软件配置首先启动Intouch软件中的IOServer软件〔软件与Intouch软件不同时提供，除非盗版〕：Modicon MODBUS Ethernet软件，见以下图所示：IO Server软件选择画面Server配置软件启动后，点击Configure->Server Settings…菜单，见以下图所示：在弹出对话框中主要设置两个参数：●Protocol Timer Tick：该时间必须是最快刷新数据所需时间的2～4倍；●Start automatically as Windows NT Service：如需系统启动后，该IO Server驱动自动运行时，可以选中。
intouch怎么通过DASMBTCP与施耐德以太网通讯

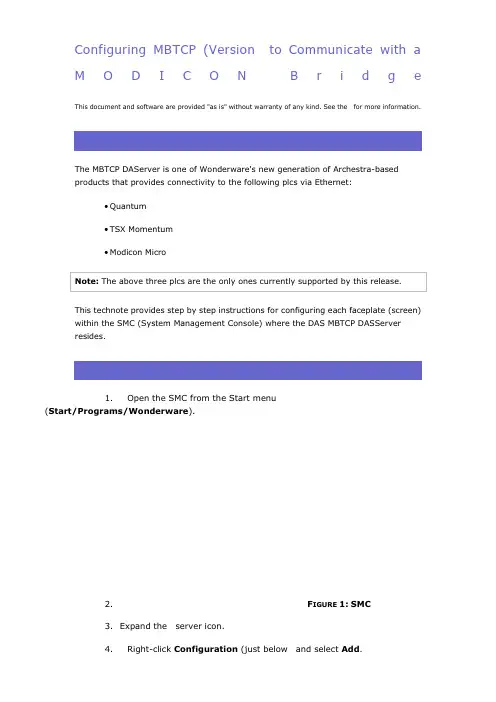

Configuring MBTCP (Version to Communicate with a M O D I C O N B r i d g e This document and software are provided "as is" without warranty of any kind. See the for more information.The MBTCP DAServer is one of Wonderware's new generation of Archestra-basedproducts that provides connectivity to the following plcs via Ethernet:•Quantum•TSX Momentum•Modicon MicroThis technote provides step by step instructions for configuring each faceplate (screen) within the SMC (System Management Console) where the DAS MBTCP DASServerresides.1.Open the SMC from the Start menu(Start/Programs/Wonderware).2.F IGURE 1:SMC3.Expand the server icon.4.Right-click Configuration (just below and select Add.6. A new faceplate will appear labeled New_TCPIP_PORT_000 (Figure 2 below):7.8.F IGURE 2:N EW_TCPIP_PORT_0001.Right Click New_TCPIP_ Port_000 and select Add a ModbusBridgeObject (Figure 3 below):2.3.F IGURE 3:A DDM ODBUS B RIDGE O BJECT5.You should now see a new faceplate appear labeledNew_ModbusBridge_000Object (Figure 4 below):6.7.F IGURE 4:N EWM ODBUS B RIDGE F ACEPLATE1.Right click the New_ModbusBridge_000 icon and add a plc device. (In the following figure, a Modicon_Micro_000 object is selected. It is a 5 digit device):2.F IGURE 5:A DDM ODICON M ICRO O BJECT3.4.F IGURE 6:N EW_M ODICON M ICRO_000F ACEPLATE5.Enter the Slave device of the plc in the PLC unit ID field (Figure 6above).Setting up a Topic Definition must be done so that Suitelink/DDE clients cancommunicate with the MBTCP DAServer.1.Select the Device Groups tab (Figure 6, above).2.Right click in the first row, and select Add.3.4.F IGURE 7:A DD T OPIC5.6. A new topic appears (Figure 8, below):8.F IGURE 8:A DD T OPIC9.Change Topic_0 to whatever you want by right-clicking on it and selecting Rename.10.11.In the following figure, the Topic is called Micro (Figure 9 below):12.F IGURE 9:R ENAME THE T OPICunch InTouch WindowMaker.2.Select Configure/Access Names from the main menu.3.4.The Modify Access Name dialog box appears:6.7.F IGURE 10:A PPLICATION N AME -DASMBTCP8.Enter the above information for the Application Name field as itappears in Figure 10.9.For the topic name, enter in the name of the topic you renamed in the Device Groupstab field (, above) of the DASMBTCP server.10.11.。
InTouch通过以太网连接施耐德昆腾PLC--10P
InTouch通过以太网连接施耐德昆腾PLC 1、从根目录找到MBENET IO SERVER 8.1，然后打开
2、安装MBENET IO SERVER
3、点击运行
4、点击Next（下一步）
5、点击Next（下一步）
6、点击Finish（完成），MBENET IO SERVER安装完成
7、配置IO SERVER，打开Modicon MODBUS Ethernet
8、进入界面，点击配置
9、点击New
10、输入主题名，IP地址，选择PLC类型，点击OK
11、对IO SERVER 进行配置
12、按下图选择，计算机重启的时候IO SERVER 会自动启动
13、配置InTouch的访问名，先找到访问名，然后打开访问名配置界面，操作如下图：
主题名要与IO SERVER配置的主题名一致，点击确定
14、下面就可以建立与PLC对应的点了，打开标记名字典
点击新建
选择类型，点击确定
输入标记名、注释、访问名（不同的访问名对应不同的PLC）、项目（对应的该点在PLC的地址），举个例子，完成后如下：
15、使用该点，建立一个启动按钮
然后把点添加进去
在触动按钮建立连接，左击离散值，添加刚建好的点（M6_START），如下图：
点击确定，然后点击运行，进入WindowViewer界面，就可以进行操作了。
intouch应用小经验
3.防止修改画面的分辨率，按实际建立时的大小打开：
在工程文件夹下，打开intouch.ini文件，在第二行以后的任意一行中添加一行文字“ScaleForResolution=0”
当需要迁移项目再保存的工程中，先把显示改为开发时的分辨率，然后迁移工程，然后添加一行文字，再把分辨率改回实际方去了：
点击标记名字典下的“交叉引用”，然后在弹出对话框的过滤器中输入“标记名”点击搜索。
5.一台PLC做一个报警列表，可不可以 如果可以怎么做？用Axtive Controls控件下的 AlarmViewerCtrl
6.同时连接3台PLC怎么区别？建立几台设备，每台设备的组名要不一样
12.登录，注销:
InTouch安全等级启用方法时特别菜单—>安全性—>InTouch安全性，启用之后，默认有一个超级管理员账户administrator，等级9999，密码wonderware。请不要修改它的安全等级，但密码可以修改。然后你可以设置多个账户，如a、b、c，安全等级分别是1000、2000、3000。
1.开机启动DASERVER：
在SMC中建立好设备和设备组态，然后在“操作”菜单下选择“configure AS service” 然后选择“auto service” 最后选择激活“archestra.DASMBTCP”
2.连接施耐德的昆腾PLC：
实数的输入输出可以用文本框，然后实数地址为400002 f（切记地址和f之间需要一个空格，如果是整数则为i）
如果你希望只有安全等级不小于2000的用户才能切换到某一画面，那么你在该画面切换按钮脚本中添加IF判断语句，如：
IF $Accesslevel >= 2000 THEN
InTouch与西门子及施耐德PLC通讯
InTouch与西门子及施耐德PLC通讯概要：通讯是工业生产过程中的关键部分，Wonderware 凭借其丰富的I/O Server产品库领导着简化通讯的潮流。
这些服务器可以为生产现场中使用的各种控制与传感设备提供接口，而Wonderware的DAServer使得通讯与连接达到了更高的水平。
DAServer作为Wonderware 的服务器，能够提供更强的通讯诊断功能与更高的性能。
本文主要介绍了如何配置DAServer来实现通过TCP/IP协议与西门子、施耐德PLC的通讯。
作为一款常用的监控组态软件，InTouch是面向监控与数据采集的软件平台工具，具有丰富的设置项目，使用方式灵活，功能强大。
它最早主要解决人机图形界面问题，随着它的快速发展，实时数据库、实时控制、通信及联网、开放数据接口对I/O设备的广泛支持已经成为它的主要内容。
随着技术的发展和市场需求的增加，PLC的结构和功能也不断改进，生产厂家不断推出功能更强的PLC新产品，如西门子公司在S5系列PLC的基础上推出了S7系列PLC，如施耐德公司推出的昆腾系列PLC。
一、InTouch与西门子PLC通讯1.首先需要在工控机上安装画面组态软件InTouch，本例子中安装的版本为InTouch 10.6；2.在工控机上安装与西门子PCL通讯的驱动SIDirect DAServer3.0：购买的每套正版InTouch软件中都附有一张通讯驱动光盘，其中就包含与西门子PLC通讯的驱动，如图1所示；图25.右键点击Configuration，然后选择Add PortCpS7 Object，此时就新建了一个名字为New_PortCpS7_000的西门子通讯项目，然后再右键单击 New_PortCpS7_000，就可以选择建立与S7-200或S7-300系列的PLC通讯，本文中以S7-300为例子，如图3所示；6.对新建的与S7-300系列PLC通讯的项目进行配置，具体的参数设置对话框如图4所示：图4Network Address：输入PLC的IP地址，在此例子中PLC的IP地址为128.1.1.104，同时要确保工控机的IP地址与PLC的IP地址在同一网段上，在此例子中将工控机的IP地址设置为128.1.1.201；Local TSAP：定义本地站的传输服务访问点，这两位数字都为16位进制数字，推荐设置为1.0；Remote TSAP：定义PLC的传输服务访问点；Remote Rack No：定义PLC的通讯模块所在的机架号；Remote Slot No：定义PLC的通讯模块所在的插槽号；Connection Resource：定义连接资源，从下拉框中选择16进制的连接资源。
PLC与intouch之间通讯经典教程
Browse OPC ItemBrowse OPC I点t击em这Br个ow按se钮OP，C 会It出em现Br一ow个se浏览OPC服务器的对话框， O通P过C 拖It拽em操作可以进行标签登录。
选中拖入的标签，然后点击下方的
，出现一个
在Itemname中默认，不要填写任何就可以，直接点ok,添加完成后，回到前面，点击device items中就会出现选择好的标签名， 然后双击选中一个名字，复制，在下面的与intouch链接中需要用到
12. 关闭关闭关闭关闭MelsecEthernet ,于Takebishi.MelsecEthernet.1上按下鼠标右键,选到
Deactivate Server 就可以关闭Daserver .
整体架构如下图整体架构 如下图整体架构如下图整 体架构如下图:
二.以IAS OPC Client来联机的步骤:
4. 在点选红框处的”+”,新增Item .
5. 再点选红框处的”…” ,可以进入OPCServer Browser 6. 点选路径(MELSECA\PLC_Q),选到Item (D0).
7. 鼠标左键点到D0,不要放开再拖到Basket 窗口再放开鼠标左键,再按OK钮. 8. 再将Attribute 改成你要的Name .
2. 新建一个标记名 myTag1 类型必须为 I/O型， 其访问名为 myExcel 项目为r1c1 (即访问第一行第一列单元格) 这样，这个TAG就可和你的EXCEL动态交换了 我不知道TAG就和EXCEL进行动态交换了,它们动态交换有何特征呀,有何显示, 你怎样才能知道它们在动态交换呀? 我是先启动InTouch在启动EXCEL的.各位大虾请指教.
2、 OPCLink中的配置
INTOUCH和PLC连接
1.安装SIDirect DAServer 1.1 .
2.安装并配置以太网卡和TCP/IP 协议。
3.确认本机和PLC 在同一个网段上，可以PING 通PLC 的
IP 。
配置SIDirect DAServer
2015/9/28
5
SIDirect DAServer 只支持TCP问题
１、如何实现INTOUCH和PLC设备的联接？
２、怎样对PLC中的数据进行读写？ 3、怎样把从PLC读来数据与监控界面中的
动画建立起连接？
2015/9/28
4
一、Intouch与Siemens PLC通讯
Intouch与Siemens PLC通讯
Remote TSAP: 定义PLC 的传输服务访问点。 7.选择“Device Group”属性页。 8.右键点击“Device Group”对话框中的空白������ 方， 添加新的Device Group(类似主题名)到Device Group对 话框中，并将新主题名为工程相关的名称。如下图 所 示：
2015/9/28
14
图8 设备属性设置对话框
在设备属性设置对话框中选择基本属性选项卡,选中内部属性 栏,单击”设置设备内部属性”右边的 按钮,将会弹出如图9 所示的PLC通道属性设置对话框,通过上
2015/9/28 15
面的”增加通道”,”删除一个”可以添加或删除通道,当读写类 型不变,只需要通道地址递增时,可以用”索引拷贝”快速添加 通道.
2015/9/28 25
第二步，在实时数据库中建立如图17的实时数据对象
图17 天塔之光实例的数据对象
2015/9/28
26
第三步,如图18设置串口父设备的通讯参数.
