深入鼓形齿式卷筒联轴器故障分析与维护措施

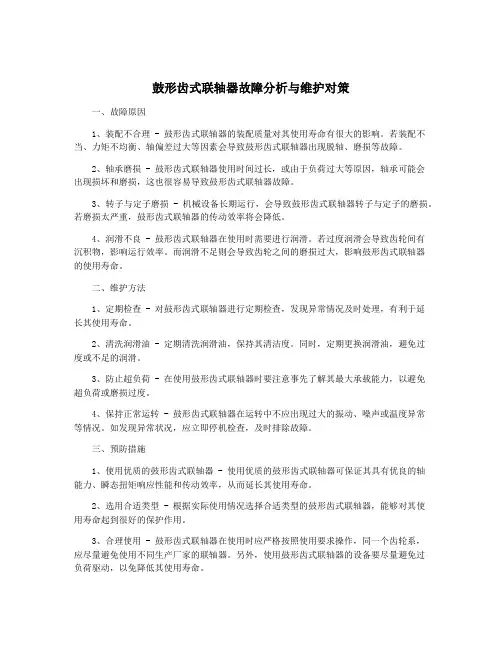

鼓形齿式联轴器故障分析与维护对策
鼓形齿式联轴器故障分析与维护对策一、故障原因1、装配不合理 - 鼓形齿式联轴器的装配质量对其使用寿命有很大的影响。
若装配不当、力矩不均衡、轴偏差过大等因素会导致鼓形齿式联轴器出现脱轴、磨损等故障。
2、轴承磨损 - 鼓形齿式联轴器使用时间过长，或由于负荷过大等原因，轴承可能会出现损坏和磨损，这也很容易导致鼓形齿式联轴器故障。
3、转子与定子磨损 - 机械设备长期运行，会导致鼓形齿式联轴器转子与定子的磨损。
若磨损太严重，鼓形齿式联轴器的传动效率将会降低。
4、润滑不良 - 鼓形齿式联轴器在使用时需要进行润滑。
若过度润滑会导致齿轮间有沉积物，影响运行效率。
而润滑不足则会导致齿轮之间的磨损过大，影响鼓形齿式联轴器的使用寿命。
二、维护方法1、定期检查 - 对鼓形齿式联轴器进行定期检查，发现异常情况及时处理，有利于延长其使用寿命。
2、清洗润滑油 - 定期清洗润滑油，保持其清洁度。
同时，定期更换润滑油，避免过度或不足的润滑。
3、防止超负荷 - 在使用鼓形齿式联轴器时要注意事先了解其最大承载能力，以避免超负荷或磨损过度。
4、保持正常运转 - 鼓形齿式联轴器在运转中不应出现过大的振动、噪声或温度异常等情况。
如发现异常状况，应立即停机检查，及时排除故障。
三、预防措施1、使用优质的鼓形齿式联轴器 - 使用优质的鼓形齿式联轴器可保证其具有优良的轴能力、瞬态扭矩响应性能和传动效率，从而延长其使用寿命。
2、选用合适类型 - 根据实际使用情况选择合适类型的鼓形齿式联轴器，能够对其使用寿命起到很好的保护作用。
3、合理使用 - 鼓形齿式联轴器在使用时应严格按照使用要求操作，同一个齿轮系，应尽量避免使用不同生产厂家的联轴器。
另外，使用鼓形齿式联轴器的设备要尽量避免过负荷驱动，以免降低其使用寿命。
4、定期进行检修 - 鼓形齿式联轴器在长期使用中，需定期检修，如更换损坏的零部件，清洁润滑，维护其正常运行，从而延长鼓形齿式联轴器的使用寿命。

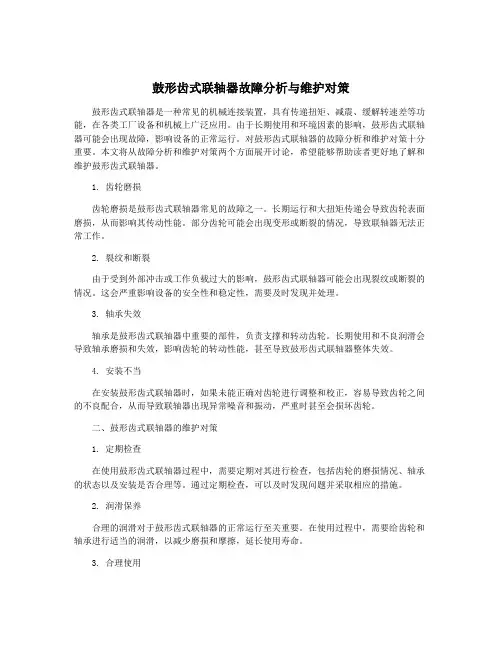

鼓形齿式联轴器故障分析与维护对策
鼓形齿式联轴器故障分析与维护对策鼓形齿式联轴器是一种常见的机械连接装置，具有传递扭矩、减震、缓解转速差等功能，在各类工厂设备和机械上广泛应用。
由于长期使用和环境因素的影响，鼓形齿式联轴器可能会出现故障，影响设备的正常运行。
对鼓形齿式联轴器的故障分析和维护对策十分重要。
本文将从故障分析和维护对策两个方面展开讨论，希望能够帮助读者更好地了解和维护鼓形齿式联轴器。
1. 齿轮磨损齿轮磨损是鼓形齿式联轴器常见的故障之一。
长期运行和大扭矩传递会导致齿轮表面磨损，从而影响其传动性能。
部分齿轮可能会出现变形或断裂的情况，导致联轴器无法正常工作。
2. 裂纹和断裂由于受到外部冲击或工作负载过大的影响，鼓形齿式联轴器可能会出现裂纹或断裂的情况。
这会严重影响设备的安全性和稳定性，需要及时发现并处理。
3. 轴承失效轴承是鼓形齿式联轴器中重要的部件，负责支撑和转动齿轮。
长期使用和不良润滑会导致轴承磨损和失效，影响齿轮的转动性能，甚至导致鼓形齿式联轴器整体失效。
4. 安装不当在安装鼓形齿式联轴器时，如果未能正确对齿轮进行调整和校正，容易导致齿轮之间的不良配合，从而导致联轴器出现异常噪音和振动，严重时甚至会损坏齿轮。
二、鼓形齿式联轴器的维护对策1. 定期检查在使用鼓形齿式联轴器过程中，需要定期对其进行检查，包括齿轮的磨损情况、轴承的状态以及安装是否合理等。
通过定期检查，可以及时发现问题并采取相应的措施。
2. 润滑保养合理的润滑对于鼓形齿式联轴器的正常运行至关重要。
在使用过程中，需要给齿轮和轴承进行适当的润滑，以减少磨损和摩擦，延长使用寿命。
3. 合理使用在使用鼓形齿式联轴器时，需要避免超负荷运行和过大的冲击载荷，避免因工作负载过大导致联轴器的磨损和损坏。
4. 安装调整在安装鼓形齿式联轴器时，需要保证齿轮之间的配合良好，确保安装调整的准确性，避免因安装不当导致的故障。
通过对鼓形齿式联轴器的故障分析和维护对策的了解，可以更好地预防和解决问题，确保鼓形齿式联轴器的正常运行。

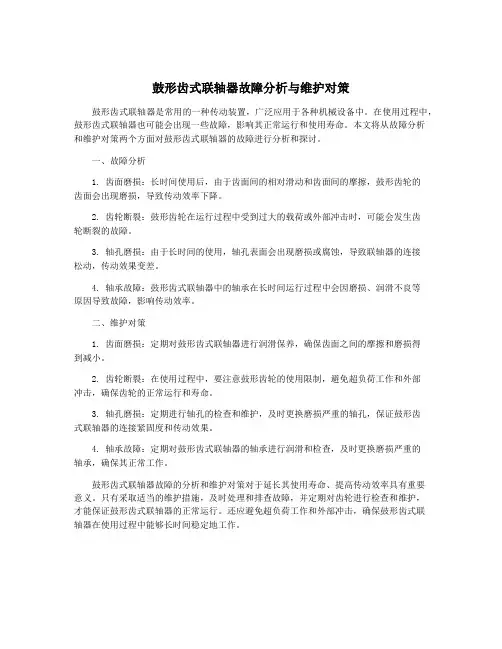

鼓形齿式联轴器故障分析与维护对策
鼓形齿式联轴器故障分析与维护对策鼓形齿式联轴器是常用的一种传动装置，广泛应用于各种机械设备中。
在使用过程中，鼓形齿式联轴器也可能会出现一些故障，影响其正常运行和使用寿命。
本文将从故障分析和维护对策两个方面对鼓形齿式联轴器的故障进行分析和探讨。
一、故障分析1. 齿面磨损：长时间使用后，由于齿面间的相对滑动和齿面间的摩擦，鼓形齿轮的齿面会出现磨损，导致传动效率下降。
2. 齿轮断裂：鼓形齿轮在运行过程中受到过大的载荷或外部冲击时，可能会发生齿轮断裂的故障。
3. 轴孔磨损：由于长时间的使用，轴孔表面会出现磨损或腐蚀，导致联轴器的连接松动，传动效果变差。
4. 轴承故障：鼓形齿式联轴器中的轴承在长时间运行过程中会因磨损、润滑不良等原因导致故障，影响传动效率。
二、维护对策1. 齿面磨损：定期对鼓形齿式联轴器进行润滑保养，确保齿面之间的摩擦和磨损得到减小。
2. 齿轮断裂：在使用过程中，要注意鼓形齿轮的使用限制，避免超负荷工作和外部冲击，确保齿轮的正常运行和寿命。
3. 轴孔磨损：定期进行轴孔的检查和维护，及时更换磨损严重的轴孔，保证鼓形齿式联轴器的连接紧固度和传动效果。
4. 轴承故障：定期对鼓形齿式联轴器的轴承进行润滑和检查，及时更换磨损严重的轴承，确保其正常工作。
鼓形齿式联轴器故障的分析和维护对策对于延长其使用寿命、提高传动效率具有重要意义。
只有采取适当的维护措施，及时处理和排查故障，并定期对齿轮进行检查和维护，才能保证鼓形齿式联轴器的正常运行。
还应避免超负荷工作和外部冲击，确保鼓形齿式联轴器在使用过程中能够长时间稳定地工作。
鼓形齿式联轴器故障分析与维护对策
鼓形齿式联轴器故障分析与维护对策鼓形齿式联轴器是一种被广泛应用的机械传动装置，具有传动可靠、传动效率高、结构紧凑、安装方便等优点，因此被广泛应用在各行各业。
但是在使用过程中，鼓形齿式联轴器也会出现一些故障，影响其正常的使用。
本文将对鼓形齿式联轴器常见的故障进行分析，并提出相应的维护对策。
一、氧化磨损鼓形齿式联轴器在长期使用过程中，由于受到各种环境因素的影响，如潮湿、高温等，会导致联轴器表面发生氧化反应，形成硬且粗糙的表层，然后由于传动时产生的磨损和摩擦，会使得表层磨损更加严重，因此导致氧化磨损。
这种故障一般在高温、潮湿等恶劣环境下容易出现。
维护对策：在使用过程中，应该注意对鼓形齿式联轴器的环境进行控制，避免长时间处于恶劣的环境下，例如高温、潮湿等。
另外，可以在联轴器表面涂一层保护涂料，使得表面不易被氧化，从而减少磨损的产生。
二、弯曲变形鼓形齿式联轴器在工作过程中，由于扭矩过大或者轴线不平行等因素，可能会导致联轴器出现一定程度的弯曲变形，这会导致轴承和齿轮之间的距离不再均匀，从而影响联轴器的传动效率和安全性能。
维护对策：在使用鼓形齿式联轴器时，需要注意安装时轴线的平行度，以及在使用过程中扭矩的控制。
另外，如发现联轴器出现了一定的弯曲变形，应及时更换联轴器，以免影响传动效率和安全性能。
三、齿轮磨损鼓形齿式联轴器在工作过程中，由于长时间的摩擦和磨损，齿轮的表面会产生磨损和断裂，并且可能会影响齿轮的几何形状，从而影响传动效率和安全性能。
维护对策：齿轮的磨损和断裂是不可避免的问题，因此在使用鼓形齿式联轴器时，应该进行定期的检修与维护，及时更换磨损严重的齿轮。
如果发现齿轮的几何形状发生变形，应该及时更换齿轮，以免影响传动效率和安全性能。
四、轴承故障维护对策：在使用鼓形齿式联轴器时，需要定期的检查轴承的状态，如果出现轴承损坏的情况，应该及时更换轴承。
并且合理润滑轴承也可以延长轴承的使用寿命，提高联轴器的效率和安全性能。
鼓形齿式联轴器故障分析与维护对策
鼓形齿式联轴器故障分析与维护对策【摘要】鼓形齿式联轴器作为重要的传动装置，出现故障会影响设备的正常运行。
本文首先分析了故障的原因，包括零部件磨损、装配不良等。
其次描述了故障时可能出现的现象，如异响、振动等。
针对这些问题，提出了维护对策建议，并给出了预防措施和维护注意事项。
最后强调了鼓形齿式联轴器维护的重要性，指出维护工作的持续性对设备运行的影响。
通过本文的介绍和建议，可以帮助相关人员更好地了解和掌握鼓形齿式联轴器的故障分析与维护对策，从而确保设备的安全稳定运行。
【关键词】关键词：鼓形齿式联轴器、故障分析、维护对策、故障原因、故障现象、维护建议、预防措施、注意事项、维护重要性、持续性、设备运行影响。
1. 引言1.1 鼓形齿式联轴器故障分析与维护对策鼓形齿式联轴器是机械传动中常用的一种联接装置，其主要作用是传递功率和扭矩，同时使两个轴线在一定角度内保持同步运转。
在使用过程中，由于各种原因可能会导致鼓形齿式联轴器发生故障，影响设备的正常运行。
对鼓形齿式联轴器的故障分析和维护对策具有重要意义。
故障原因分析是解决问题的第一步，通过对鼓形齿式联轴器故障原因进行深入分析，可以找出故障的根源，为后续的维护工作提供有效的参考。
常见的故障原因包括装配不当、润滑不良、零部件磨损等。
在故障现象描述部分，详细描述鼓形齿式联轴器在故障发生时的表现，包括噪音、振动、温升等情况，有助于及时发现问题并进行处理。
维护对策建议和预防措施是解决鼓形齿式联轴器故障的关键，建议定期进行润滑维护、加强零部件更换等工作，以保证联轴器的正常运转。
需要注意维护过程中的一些细节问题，比如安装过程中的对中与定位、密封件的检查等。
通过这些维护措施，可以延长鼓形齿式联轴器的使用寿命，减少故障的发生。
鼓形齿式联轴器的维护工作至关重要。
只有加强维护，做好预防和保养工作，才能确保设备的正常运行，提高设备的可靠性和使用效率。
维护工作是一个持续的过程，需要不断地对设备进行检查和维护，及时发现问题并进行处理，以确保设备长期稳定运行。

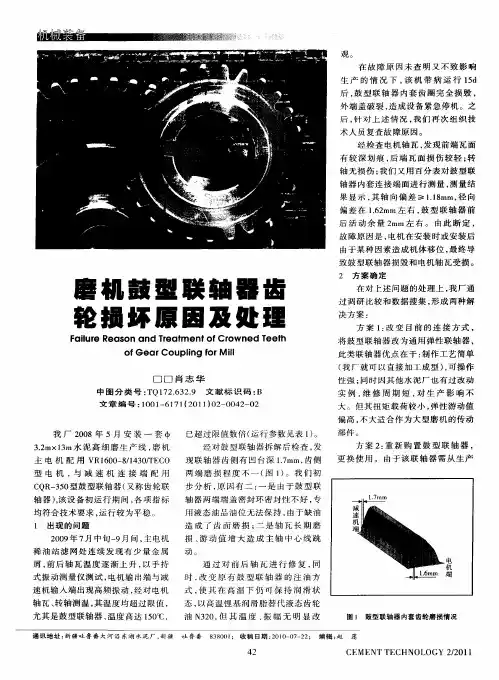

磨机鼓型联轴器齿轮损坏原因及处理
术人 员 复查 故 障 原 因 。 经 检 查 电机 轴 瓦 ， 发现 前 端 瓦面 有较深划痕 ， 端 瓦面损伤较轻 ； 后 转 轴无 损 伤 ； 我们 又 用 百分 表 对鼓 型联
轴 器 内套连 接 端 面进 行 测 量 ， 量 结 测
果 显 示 ， 轴 向偏 差 ≥ １１ ｍｍ， 向 其 ．８ 径 偏差 在 １ ２ ． ｍｍ左 右 ， 型 联 轴 器 前 ６ 鼓 后 活动余 量 ２ ｍｍ左 右 。 由此 断 定 ， 故 障 原 因是 ， 电机 在 安 装 时或 安 装后 由于某 种 因 素造 成 机 体移 位 ， 终导 最 致鼓 型 联轴 器 损 毁 和电 机轴 瓦 受损 。
２ 方 案确 定
磨 机 鼓 蟹 联 轴 嚣 齿 轮 损 坏 原 因 及 处 理
Ｆ ｌｒ ｅ ｏ ａｉ ｅ Ｒ ａｓ ｎ ａｎｄ Ｔ ｅ ｍ ｅｎ ｆ ｒ ｗ ｎ ｅ ｈ ｕ ｒ ａｔ ｔ ｏ ｏ Ｃ ｅｄ Ｔ ｅｔ
在 对上 述 问题 的处 理 上 ， 厂通 我
过 调 研 比较 和数 据 搜集 ， 成 两种 解 形
图 １ 鼓 型联 轴 器 内套 齿 轮磨 损情 况
莲
４２
ＣＥＭ ＥＮＴ ＴＥＣＨＮ０Ｌ０ＧＹ ／ ０１ｌ ２２
表 １ ２ ０ 年 ７ ～ 月 运 行 参 数 ０９ 月 ９
加 对 插 楔 形 垫 铁 调 节 电 机 转 轴 中 心
线 达 到 水平 及 高度 位 置 ， 平 找正 用 水
通讯地址： 新疆 吐 鲁 番 大 河 沿 东湖 水 泥 厂 ， 疆 新
态， 以高 温锂 基 润 滑脂 替 代 液态 齿 轮
油 Ｎ ２ ， 其 温 度 、 幅 无 明 显 改 ３０ 但 振
吐鲁番 ８ ８ ０ ； 收 稿 日期 ： ０ Ｏ ０ — ２ 编 辑 ： ３０ １ ２ １－ ７ ２ ； 赵
鼓形齿式联轴器故障分析与维护对策
鼓形齿式联轴器故障分析与维护对策鼓形齿式联轴器是一种常用的传动装置，用于传递旋转轴之间的转动动力。
它具有结构简单、传动效率高、承载能力强等优点，在工程领域中得到广泛应用。
由于工作环境的变化和长时间的使用，鼓形齿式联轴器也会出现故障。
本文将从故障分析和维护对策两方面对鼓形齿式联轴器的常见故障进行分析，并提出相应的维护对策。
一、故障分析1. 齿面磨损鼓形齿式联轴器在长时间工作后，由于齿面之间的摩擦和磨损，会导致齿面变形和齿面磨损。
当齿面磨损超过一定程度时，会影响联轴器的传动效率和承载能力。
2. 轴孔磨损鼓形齿式联轴器的连接轴通常要经过冷加工，会导致轴孔的直径变小。
而长时间的使用和负载作用会使轴孔产生磨损，导致与轴连接的松动或者脱落。
3. 轴向窜动鼓形齿式联轴器在工作中，由于地基沉降或者共轴度、安装不准确等原因，可能会产生轴向窜动。
轴向窜动会使齿面受力不均匀，加剧联轴器的磨损和损坏。
4. 冲击负载长时间在高速和重负荷共同作用下工作会产生冲击负载，导致联轴器的疲劳破裂。
尤其是在联轴器转速突然改变或者负载突变的情况下，冲击负载会更为明显。
二、维护对策1. 定期检查和维护定期对鼓形齿式联轴器进行检查，包括齿面磨损、轴孔磨损、轴向窜动等情况。
一旦发现问题，及时采取修复或更换措施，避免故障的进一步扩大。
2. 加强润滑定期对联轴器进行润滑，确保润滑油膜的形成和维持。
合理选择润滑剂，并严格控制润滑油膜的厚度和温度，减少齿面磨损和轴孔磨损。
3. 加强对冲击负荷的控制在冲击负荷较大的工作环境下，可以采取降低转速或者减小载荷的方式，减小对联轴器的冲击负荷，延长其使用寿命。
4. 提高工作环境质量通过改善工作环境的共轴度、基础沉降等问题，减少联轴器的轴向窜动。
并采取合理的安装方法和技术措施，提高联轴器的工作效率和稳定性。
鼓形齿式联轴器的故障分析和维护对策对延长其使用寿命和保障传动效果非常重要。
通过定期检查和维护，加强润滑和冲击负荷控制，提高工作环境质量，可以有效地减少联轴器的故障发生，保障其正常运行。
鼓形齿式联轴器故障分析与维护对策
鼓形齿式联轴器故障分析与维护对策鼓形齿式联轴器是一种常用的机械传动装置，广泛应用于各种机械设备中，特别是在大型机械设备中使用较多。
然而，在使用过程中，鼓形齿式联轴器可能会出现故障，影响机械设备正常运行。
本文将介绍鼓形齿式联轴器的常见故障原因、维护对策以及预防措施。
一、故障分析1、齿轮变形鼓形齿式联轴器中的齿轮由于长时间的运转，容易受到变形的影响，导致齿轮间无法紧密结合，产生异响或跳动现象。
同时齿轮的变形还会导致联轴器承载能力下降，从而影响机械设备的运转效率。
2、齿轮磨损使用过程中，鼓形齿式联轴器中的齿轮也会发生磨损，导致齿轮间的间隙增大，从而产生较大的噪声和振动。
如果齿轮磨损过大，可能会造成齿轮断裂，甚至引发机械设备事故。
3、温度变化鼓形齿式联轴器使用时，由于传动过程中的摩擦，会产生一定的热量，在长时间运转过程中，可能会导致联轴器的温度升高，进而影响齿轮的正常使用。
4、松动在鼓形齿式联轴器运转过程中，也有可能会出现零件松动的情况，例如键、螺母、螺栓等松动，导致联轴器无法正常传动力量。
二、维护对策1、清洁保养鼓形齿式联轴器使用前，必须对联轴器进行清洁保养，清理内部的杂物和油脂。
同时，还需要定期更换润滑油，以保证齿轮的正常润滑，延长齿轮的使用寿命。
2、定期检查使用过程中，需要定期对鼓形齿式联轴器进行检查和维护，如对齿轮进行磨合加工、更换磨损较大的齿轮、检查螺纹是否松动等。
定期检查可以及时发现并解决联轴器故障问题。
当鼓形齿式联轴器工作温度过高时，需要及时停机，并寻找温度升高的原因。
同时，可以增加散热窗口或更换散热装置，以降低联轴器温度。
4、加强安全管理在鼓形齿式联轴器使用过程中，需要加强安全管理，做好预防措施。
例如，增加保护装置、提高操作者的安全意识、加强定期检查和维护等。
三、预防措施1、合理选型在选用鼓形齿式联轴器时，应根据机械设备的运转需求和环境条件进行合理选型，选择承载能力大、使用寿命长、抗扭矩能力强的联轴器，以减少故障发生的概率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
深入鼓形齿式卷筒联轴器故障分析与维护措施
发表时间：2020-04-02T07:14:26.510Z 来源：《建筑学研究前沿》2019年24期作者：马亚涛[导读] 在角向得补充和抗冲击等几个方面具有非常好的综合性能，当前被广泛的使用在大型起重机上。
山东正泰工业设备安装有限公司 252000
摘要：分析起重机鼓形齿式卷筒联轴器其相关的结构原理以及具体的特点，将某桥式抓斗卸船机现场的实际使用作为例子，对于卷筒联轴器使用过程中经常会出现的问题进行分析，通知针对联轴器故障的处置措施，给出了设备安装和使用以及维护的相关建议。
关键词：鼓形齿；卷筒联轴器；维护
1 引言
起重机卷筒联轴器是起升机构中不能够缺少的一个主要的传动部件，其自身的稳定性以及可靠性在设备安全使用中起到举足轻重的作用。
卷筒联轴器按照结构的形式，通常能够被分成直接啮合式和球铰式以及球面滚子与鼓形齿等形式。
球面滚子还有鼓形齿两种方式的结构非常的紧凑，传递之间的扭矩也非常大，当前也被广泛的进行使用。
球面滚子得联轴器其本身的补偿量非常大，可是滚珠和滚道磨损还有对于传动系统起到的冲击是需要关注的问题同时之后对其进行维护的量也是相对较大的。
对比来说，鼓形齿式联轴器结构其自身较为紧凑和运行上十分稳定，在角向得补充和抗冲击等几个方面具有非常好的综合性能，当前被广泛的使用在大型起重机上。
2 鼓形齿式卷筒联轴器结构原理与特点
外齿轴套其使用内圈以及减速器输出轴过盈配并且还配备了键连接，法兰内齿圈的法兰盘圆周方向均匀的完成螺栓孔的分布，和分布在卷筒端面板上的螺孔能够一一的相对，同时使用螺栓能够完成和卷筒之间的可靠性和固定性，并且还能够把减速器输出扭矩以及转速传递至卷筒。
承载环主要是在外齿轴套上进行安装，其自身承担的是源自于卷筒的径向载荷；内外端盖和密封圈其自身起到的是一种轴向固定和密封作用；指针其不但能够被使用在进行定位的安装，同时也是实际运行中对于齿面磨损进行检查的一个不可忽视的工具。
3 鼓形齿式卷筒联轴器故障分析
3.1 外盖螺栓断裂问题
将某一轧机卷筒联轴设备作为案例，其在使用时间超过了三个月之后，外端盖的螺栓则开始产生断裂的情况，通过对于螺栓断口其外部形貌给予相关分析可以得出其断裂问题非常的明星突出，按照联轴器实际的安装工作以及设备结构自身的原理进行分析，能够看出外端盖在实际进行运行的时候其本身并不会受到联轴器的运输荷载产生的影响，通过相关的分析定位指针去确定最终安装的位置，这样的一种方式能够判定是安装不适宜而产生的一种问题。
基于这样的一种情况可以把外端盖打开对其给予详细的分析并且给予最终的确认，可以找出外端盖以及承载环其相对端面里出现的比显著的接触挤压等相关问题。
通过对于以上情况进行分析系，可以判断出外端盖与联轴器之间是因为存在的间隙相对较小而导致的问题出现，这样的一种情况也让法兰外齿圈有关外端盖承受了承载环所带来的轴向冲击的压力，外端盖所进行安装的螺栓因为得到附加负载冲击下而产生一种拉伸和断裂的问题。
对于出现的这些问题，要求采取对于垫片给予调整的方式，去使得承载环和外端盖彼此之间的轴向间隙能够得到调整，从而减少外端盖螺栓其产生的附加荷载。
3.2 连接卷筒螺栓断裂问題
首先是卷筒联轴器其内外齿圈之间产生的冲击。
螺栓组可以精卷筒以及法兰内部齿圈对其起到有效的固定和连接作用，可是同时其自身也会因内外齿两部分对其起到的回转冲击，按照其相关的结构特点我们不难看出，其主要是因为被出现的剪切力所影响。
因此在螺栓其自身承担的回转冲击荷载剪切力在超出螺栓自身承载制约的时候，就会使得螺栓产生断裂和松动额情况，基于这样的一种条件下，驱动部件便则会出现一种并不是十分稳定和正常的运行情况，最后会产生不断过载的问题，如果联轴器其本身使用的时间不断的提升，那么就要求肩擦齿面磨损有是不是超过了自身的应用限制。
除此之外则是联轴器所处在的位置产生偏差的问题，维护替换以及安装过程中经常会因为卷筒和加速器以及联轴器的替换并未满足其提出的标准要求，从而产生径向偏差以及轴向偏差两种问题，这样的一种问题也使其出现了允许的偏差，附加负荷也让螺栓是产生了剪切的断裂，可以说这也是其中比较常会出现的一种螺栓断裂的原因。
3.3 轴向载荷问题
卷筒联轴器在实际进行使用和进行安装的时候，其自身的偏角最大不可以超过0.5至1度，并且鼓形齿式其卷筒联轴器在实际进行安装和使用过程中仍然不能够承担轴向的荷载，卷筒联轴器在实际进行运行过程中所出现的轴向力其需要落在卷筒的轴承座上，并使用这样的一种承担轴向压力，否则则会使得卷筒联轴器整体的运行效果受到影响。
因此在对于鼓形齿卷筒联轴器进行安装的时候，要求对其给予一个精准的定位，不然在具体进行运行的时候卷筒就会产生弹性水平的位移，这样的一种情况也会使得卷筒联轴器其周向限位产生很大的威胁，最终会使得联接出现失效的问题，严重的还会出现非常严重的一种事故问题。
3.4 卷筒安装
联接卷筒以及减速器的时候要求关注以下几点问题，分别其属于偏转角和转矩以及径向载荷，鼓形齿联轴器的卷筒联接形式在有关行业领域里的使用情况不断的提升，轮毂法兰的内齿圈和空心轴的外齿套其自身的指责是对于承载卷筒所出现的转矩给予承担。
卷筒径向负载当前的传输路径主要是：在卷筒到卷筒轮毂再被传输至法兰的内齿圈，并且之后将其传输到法兰承载环以及外齿套最后传递到减速器其本身的输出轴里。
法兰承载环外部的受面呈现出的属于球面形式，内承载面和以及兰内齿圈接触位置则则属于内圆柱面，通过这样的一种安装方式，可以完成一种自动化的补偿调位。
外齿套的啮合吃是鼓形齿，而内齿圈的啮合吃属于直齿形式，能够发挥出角偏移补偿的功能。
该种连接形式角偏移补偿量、传递矩大，结构密实并且运行相对稳定，其自身具备非常好的调位性。
4 维护措施
首先是进行对中维护，设备其自身的对中状态可以使得卷筒联轴器自身的应用寿命以及运行状态受到不同程度的影响，因此需要严格的参照联轴器提出的安装要求去对其给予执行，督促制造单位可以十分精准的对其产生的偏差给予控制。
其次就是螺栓所进行的连接工作，要求均匀的将螺栓拧紧，另其可以满足标准的扭矩状态，除此之外还需要对于螺栓自身的紧固状态给予适当的检查。
第三点则是对于卷筒联轴器的指针进行检查，能够按照指针本身的偏移量设置台账，真正的达成一种劣化倾向的管理方式，采取对于指针位置进行改变的方式，找出卷筒联轴器自身的使用状态。
第四是定期对于卷筒联轴器其中的润滑脂完进行有效的更新，通过这样的方式使得设备实际的应用寿命得到延长。
结语
结合上文所述，通过对于卷轴联轴器当前的应用给予有效的分析，挖掘缺陷同时使其能够形成有针对性的处置方案，这样的一种情况对于卷轴联轴器来讲有着不可忽视的意义，能够使得卷轴联轴器得到广泛的推广使用。
并且除此之外，还要求按照现场使用的使用环境，使得辊联自身的价值得到充分的发挥，最终达成高效生产的目标。
参考文献
[1]辛丽萍，李响．起重机卷筒联轴器的应用[J]．机械管理开发，2008，23（4）：89-90．
[2]马晓曦，吴峰崎.基于PATRAN的起重机卷筒联轴器轴扭矩分析[J].上海电力学院学报，2015，31（06）：556-559+564.
[3]李红熙.内啮合齿轮联轴器状态检测用磨损指针设计[J].机械工程师，2016（12）：156-157.。
