等电位联结相关介绍说明
等电位联结概述
等电位联结概述摘要：本文首先简要介绍了MEB、SEB和LEB的概念，然后就施工中常见的问题及做等电位联结时应注意的事项做了简要介绍。
关键词：MEB；SEB；LEB；设备机房一、概述等电位联结是将建筑物中各电气装置和其它装置外露的金属及可导电部分与人工或自然接地体同导体连接起来以达到减少电位差称为等电位联结。
形成电位差的几种情况：1、相线碰设备外壳、金属管道、金属结构等。
2、大地的接地故障（接地短路）。
3、建筑物外经电气线路和各种金属管道引入的危险故障电压。
4、雷电经金属构件引入。
5、中性点漂移等。
等电位联结有总等电位联结（MEB）、局部等电位联结（LEB）和辅助等电位联结（SEB）。
1、总等电位联结（MEB）：总等电位联结作用于全建筑物，它在一定程度上可降低建筑物内间接接触电击的接触电压和不同金属部件间的电位差，并消除自建筑物外经电气线路和各种金属管道引入的危险故障电压的危害。
它应通过进线配电箱近旁的接地母排(总等电位联结端子板)将下列可导电部分互相连通:---进线配电箱的PE(PEN)母线;---公用设施的金属管道，如上、下水、热力、燃气等管道;---建筑物金属结构;---如果设置人工接地，也包括其接地极引线。
2、辅助等电位联结（SEB）:在导电部分间，用导线直接连通，使其电位相等或相近，称作辅助等电位联结。
下列情况下需做辅助等电位联结：电源网络阻抗过大．使自动切断电源时间过长．不能满足防电击要求时；自TN系统同一配电箱供给固定式和移动式两种电气设备。
而固定式设备保护电器切断电源时间不能满足移动式设备防电击要求时；为满足浴室、游泳池、医院手术室等场所对防电击的特殊要求时。
3、局部等电位联结（LEB）：在一局部场所范围内将各可导电部分连通，称作局部等电位联结。
局部等电位联结可看做在一局部场所范围内的多个辅助等电位联结。
它可通过局部等电位联结端子板将下列部分互相连通:---PE母线或PE干线;---公用设施的金属管道;---建筑物金属结构。
等电位联结和轨电位
等电位联结和轨电位等电位联结和轨电位是电子学中常用的两个概念，它们在电路设计和信号传输中起着重要的作用。
在本文中，我们将对等电位联结和轨电位进行详细的介绍和讨论。
等电位联结（Equipotential Bonding）是指将电路中的各个地点连接在一起，使它们处于相同的电位。
等电位联结可以有效地减少电路中的地回路，避免由于地回路引起的干扰和噪声问题。
在等电位联结中，通常会使用导体或者导线将各个地点连接在一起，以确保它们处于相同的电位。
等电位联结可以应用于各种电子设备和电路中，包括计算机、音频设备、通信设备等。
通过等电位联结可以提高电路的抗干扰能力，提高信号质量和可靠性。
轨电位（Voltage Rail）是指电路中特定的电压引用点或电源引用点。
在数字电路中，通常会有一个或多个轨电位，用于提供稳定的电压参考。
轨电位通常与电源电压相连，并且在电路中起到稳定电压的作用。
在实际应用中，常见的轨电位有地电位（Ground）和正负电源电压（VCC和VDD）。
地电位是指电路中的零电位参考点，通常与地线相连。
正负电源电压则是指电路中的正负极电压，用于提供电路所需的工作电压。
轨电位在电路设计中起到重要的作用，它可以提供电路所需的稳定电压，保证电路的正常工作。
等电位联结和轨电位在电路设计中密切相关。
等电位联结可以用于连接电路中的各个地点，将它们联结在一起，以确保它们处于相同的电位。
这样可以有效地减少地回路的干扰和噪声问题，提高电路的抗干扰能力。
而轨电位则是电路中的稳定电压参考点，通过提供稳定的电压，保证电路的正常工作。
等电位联结和轨电位的合理设计和应用，可以提高电路的性能和可靠性。
在实际的电路设计中，等电位联结和轨电位的设置需要根据具体的应用场景和需求来确定。
在设计过程中，需要考虑电路的抗干扰能力、信号质量、功耗等因素，合理选择等电位联结和轨电位的连接方式和电压参考点。
同时，还需要注意等电位联结和轨电位的连接方式和布线，以确保连接可靠和稳定。
等 电位 联结概念及作用
等电位联结概念及作用根据国家现行相关规范、图集及IEC中相关条款介绍一般民用建筑中总等电位联结、局部等电位联结的相关情况，并结合具体工程实施中该部分常见问题进行分析，供建筑电气专业同行参考。
关键词:IEC标准总等电位联结局部等电位联结一、等电位联结概念及作用等电位联结中的联结在IEC标准中为"connection"(也即连接)，但此连接有只传送电位不传送电流的特点和含义，IEC标准给它取了另一术名"bonding"，译为"联结"。
在建筑工程中基本分为总等电位联接和局部等电位联结。
等电位联结中由于所有导电部分均做电气连接，因此发生电气故障时可有效防止联结范围内电位差出现，对人的生命安全和电气设备等财产安全的保护效果非常突出，因此在IEC相关标准和我国相关电气、防雷设计规范中均做了要求。
总等电位联结是将电气系统进线配电箱的PE排、公用设施的金属管道，如上、下水.热力、燃气等管道、建筑物金属结构、人工接地体或其引线等通过总等电位箱接地母排连接起来。
总等电位联结作用于全建筑物，它在一定程度上可降低建筑物内间接接触电击的接触电压和不同金属部件间的电位差，并消除自建筑物外经电气线路和各种金属管道等引入的危险故障电压的危害。
局部等电位联结在一局部场所通过局部等电位联结端子板将PE母线或PE干线、公用设施的金属管道、建筑物金属结构等各可导电部分连通。
局部等电位联结为用电安全所必需，它对建筑物防雷和电子信息设备的防护以及其干扰也是必不可少的。
局部等电位联结在一些电击危险特别大的场所也得到了广泛的应用:例如在浴室、游泳池等特别潮湿的场所内，人体皮肤完全湿透，人体阻抗大幅度下降，金属管道、结构等种种原因传导来的十几伏的不高的电压就可能使人电击致死，这种电气事故是不能靠装用漏电保护器、隔离变压器等保护电器来防范的，因为这种致人伤亡的电压是沿正常情况下不带电的金属导体传导的，简便有效的防范措施是在这些电击危险大的局部场所作局部等电位联结。
等电位联结相关介绍说明
什么是等电位联结等电位连接（也叫联结）的定义有以下几种，但都是强调有可能带电伤人或物的导电体被连接并和大地电位相等的连接就叫等电位连接。
美国国家电气法规对等电位连接所下的定义是：“将各金属体做永久的连接以形成导电通路,它应保证电气的连续导通性并将预期可能加于其上的电流安全导走。
”GB50057-94对等电位连接定义“将分开的装置、诸导电物体等用等电位连接导体或电涌保护器连接起来以减小雷电流在它们之间产生的电位差。
”GB50343-2004 定义“设备和外漏可导电部分的电位基本相等的电气连接。
”GB50054-95定义“使各外露导体可导电部分和装置外可导电部分电位基本相等的电气连接。
”国际上非常重视等电位连接的作用，它对用电安全、防雷以及电子信息设备的正常工作和安全使用，都是十分必要的。
根据理论分析，等电位连接作用范围越小，电气上越安全。
1、接地是大范围的等电位连接安全接地也是等电位连接，它是以大地电位为参考电位的大范围的等电位连接。
在一般概念中接地指的是接大地，不接大地就是违反了电气安全的基本要求，这一概念有局限性。
飞机飞行中极少发生电击事故和电气火灾，但飞机并没有接大地。
飞机中的用电安全不是靠接大地，而是靠等电位连接来保证在飞机内以机身电位为基准电位来作等电位连接。
由于飞机内范围很窄小，即使在绝缘损坏的事故情况下电位差也很小，因此飞机上的电气安全是得到有效保证的。
人生活在地球上，因此往往需要与地球等电位，即将电气系统和电气设备外壳与地球连接，这就是常说的“接地”。
飞机上可用接线端子与机身连接，而在地球上则需用接地极作为接线端子与其连接。
2、建筑物的等电位连接安装国家建筑标准设计图集《等电位连接安装》(97SD567)对建筑物的等电位连接具体做法作了详细介绍。
该图集适用范围为：一般工业与民用建筑物电气装置防间接接触电击和防接地故障引起的爆炸和火灾的等电位连接通用安装图，建筑物防雷和电子信息设备防瞬态过电压及干扰等其他等电位连接安装尚应按其相应的要求进行施工。

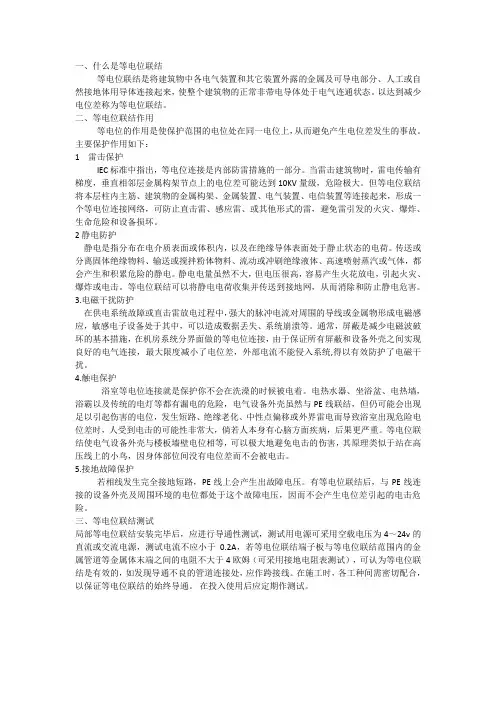

等电位联结
一、什么是等电位联结等电位联结是将建筑物中各电气装置和其它装置外露的金属及可导电部分、人工或自然接地体用导体连接起来，使整个建筑物的正常非带电导体处于电气连通状态。
以达到减少电位差称为等电位联结。
二、等电位联结作用等电位的作用是使保护范围的电位处在同一电位上，从而避免产生电位差发生的事故。
主要保护作用如下：1 雷击保护IEC标准中指出，等电位连接是内部防雷措施的一部分。
当雷击建筑物时，雷电传输有梯度，垂直相邻层金属构架节点上的电位差可能达到10KV量级，危险极大。
但等电位联结将本层柱内主筋、建筑物的金属构架、金属装置、电气装置、电信装置等连接起来，形成一个等电位连接网络，可防止直击雷、感应雷、或其他形式的雷，避免雷引发的火灾、爆炸、生命危险和设备损坏。
2静电防护静电是指分布在电介质表面或体积内，以及在绝缘导体表面处于静止状态的电荷。
传送或分离固体绝缘物料、输送或搅拌粉体物料、流动或冲刷绝缘液体、高速喷射蒸汽或气体，都会产生和积累危险的静电。
静电电量虽然不大，但电压很高，容易产生火花放电，引起火灾、爆炸或电击。
等电位联结可以将静电电荷收集并传送到接地网，从而消除和防止静电危害。
3.电磁干扰防护在供电系统故障或直击雷放电过程中，强大的脉冲电流对周围的导线或金属物形成电磁感应，敏感电子设备处于其中，可以造成数据丢失、系统崩溃等。
通常，屏蔽是减少电磁波破坏的基本措施，在机房系统分界面做的等电位连接，由于保证所有屏蔽和设备外壳之间实现良好的电气连接，最大限度减小了电位差，外部电流不能侵入系统,得以有效防护了电磁干扰。
4.触电保护浴室等电位连接就是保护你不会在洗澡的时候被电着。
电热水器、坐浴盆、电热墙，浴霸以及传统的电灯等都有漏电的危险，电气设备外壳虽然与PE线联结，但仍可能会出现足以引起伤害的电位，发生短路、绝缘老化、中性点偏移或外界雷电而导致浴室出现危险电位差时，人受到电击的可能性非常大，倘若人本身有心脑方面疾病，后果更严重。
等电位联结施工工法
等电位联结施工工法等电位联结施工工法是一种常用的电力工程施工工法，用于电力线路的建设和维护。
本文将介绍等电位联结施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
一、前言电力线路的建设和维护是电力工程中重要的一环，而等电位联结施工工法则是电力线路施工和维护中的一种常用方法。
它通过合理的施工技术和措施，在保证施工质量的同时，提高工作效率，减少施工难度和风险。
二、工法特点等电位联结施工工法有以下几个特点：1.高效节能：该工法采用机械化、自动化施工方式，减少人工投入和劳动强度，提高工作效率，节约时间和人力成本。
2. 施工质量高：采用先进的施工工艺和技术措施，确保施工质量符合设计要求，减少施工缺陷和质量问题。
3. 安全可靠：工法考虑了施工过程中的安全因素，采取相应的措施和应急预案，确保施工过程安全可靠。
4. 经济可行：工法在施工周期、施工成本和使用寿命方面经济可行，能够满足工程要求并达到预期效果。
三、适应范围等电位联结施工工法适用于各种电力线路的建设和维护，包括输电线路、配电线路、光缆线路等。
无论是新建工程还是老旧线路的维护，都可以采用该工法进行施工。
四、工艺原理等电位联结施工工法通过在施工过程中采取一系列的技术措施和工艺原理来实现。
首先，要理解等电位联结施工工法与实际工程之间的联系，明确施工目标和要求。
然后，根据施工目标和要求，确定适合的技术措施和工艺原理。
其中，常用的措施包括土建施工、设备安装、线路架设等，工艺原理包括土质分析、基础处理、固结加固等。
五、施工工艺等电位联结施工工法包括以下几个施工阶段：1. 土建施工：施工前需要对土质进行分析，确定基础处理措施，包括清理、平整、压实等。
2. 设备安装：安装相关电力设备，包括变压器、开关设备、绝缘子等。
3. 线路架设：将导线、电缆等架设在电力塔上，并进行联接和固定。
六、劳动组织等电位联结施工工法需要合理的劳动组织，确保施工任务的完成和施工进度的控制。
卫生间局部等电位联结知识总结
卫生间局部等电位联结知识总结卫浴间等电位详细介绍一、住宅卫浴间应配等电位根据最新《住宅设计规范》规定，住宅卫浴间内应作等电位联结。
然而在实际调查显示，有七成业主家中无安装等电位装置。
尽管是法规规定内容，但等电位联结保护的市场普及率非常低，甚至许多业主都不知道等电位的概念。
二、安全卫浴间等电位的概念等电位就是电位相等，如果电位不相等，就有电位差即电压，加上卫浴潮湿的环境下，人很可以被用电设备和外露的金属电击。
因此将卫浴间内的电器装置、金属物件以及可导电的部分全部用导体联结起来，减小电位差以消除危害，这就是卫浴间安装等电位的作用。
三、等电位能防御雷击感应电雷雨天气，建筑物遭受雷击，楼内所有金属物体都会产生感应电，尤其是卫生间里的下水管、暖气管。
这时在卫生间里洗澡，万一触碰金属物体就会被感应电袭击。
如果有了等电位，遭受感应电袭击的概率就会大大降低。
四、等电位需由业主请人安装等电位装置通常由开发商预留，但是需要专业师傅安装，包括配套设施可能需要业主另外购买。
在电气设备普遍进入卫浴的今天，安装等电位可是关乎生命安全的一份保障，新居业主们应该主动向专业装修工咨询。
卫浴等电位的常见误区等电位安装施工比较专业，需要由有经验的电工负责。
而业主如果事先了解了相关的知识，能够尽量减少施工误区，降低家居安全威胁。
误区一：任何卫浴间无需做局部等电位联结不少人认为卫生间用电器具已经通过PE线接地，并有漏电保护器保护，所以金属器具无须做局部等电位联结。
正解：局部等电位联结和漏电保护器是两种不同的安全保护措施，不能互相代替。
等电位的作用是为了保证某电位基本相等，不至于产生较大电压伤害人体。
而地线的作用是保证漏电部位与大地之间的电阻相对较小，从而保证流经人体的电流较小。
一个是保证电压较小，一个是保证电流较小。
误区二：只要是卫浴就得做局部等电位人体洗浴时人体阻抗会降低，在卫浴间特备容易触电。
如果浴室安装了电热水器、或配置了若干用电设备，浴室必须做局部等电位联结。
等电位联结的作用、实施及应用
等电位联结的作用、实施及应用等电位联结是低压交流配电系统防止电击事故的主要措施之一。
一、等电位联结的作用1、主等电位联结1）概念主等电位联结又称总等电位联结，是指在建筑物内将保护干线、结线干线或总接地端子、公用管道和类似金属构件以及可利用的建筑物的金属构件、集中采暖系统和空调系统相互联结，并将进入建筑物的这类金属构件及管道在建筑物内靠近入口处联结，使电位均衡，降低接触电压，并消除电源线路引入建筑物的危险电压。
2）作用等电位联结的作用是使人所能同时触及的外露导电部分和外部导电部分之间的电位近似相等，也就是将接触电压降到安全值以下。
这个安全值在正常条件下为50V，在潮湿环境中为25V，对某些特殊环境或特殊设备则采用6V。
当采用自动切断电源作为防止间接电击的措施时，主等电位联结是不可缺少的措施。
2、辅助等电位联结1）概念辅助等电位联结又称局部等电位联结，是在一个局部范围内将能同时触及的外露导电部分相互联结，使其在局部地区内处于同一电位，一般作为主等电位联结的补充措施。
2）作用原理当建筑物的配电盘既有固定设备M，又有手携设备H时，如下图所示：BM为主等电位的联结盘。
如固定设备M发生单相接地故障时，配电盘的BPE保护母排上电压为短路电流流经ab段PE线的电压降。
如该电压降大于安全电压，固定设备M的保护电器不能保证在0.4s内切断电源，而与配电盘内BPE相连的手携式电气设备H要求在0.4s内自动切断电源，此时如操作手携式电气设备H必将产生电击危险。
在这种情况下，必须设置辅助等电位连接板BS，其一端与BPE相连，另一端连到操作手携式设备时可能触及的外露导电部分，如图中的散热片R。
由于R和BPE的电位近似相等，所以操作手携设备的人可免遭电击。
二、等电位联结系统的实施1、等电位联结系统的组成1）如上图所示，一般在建筑物设置主等电位联结端子板，端子板的一端与建筑物入口处的地下金属管道和重复接地极相连，另一端与总水管、煤气管、采暖管、空调系统、建筑物的金属构件以及其他可联结的金属件相连，同时还引出一根总的保护线与进线配电盘内的保护母排MPE相连，再由MPE分出PE线至各分配电盘的BPE保护母线上，由此构成主等电位联结。
