电气工程常用材料
电气材料清单
电气材料清单在进行电气工程设计和施工过程中，电气材料的选择和使用至关重要。
合理的电气材料清单可以为工程的顺利进行提供保障，下面将对常见的电气材料进行详细介绍。
1. 电缆。
电缆是电气工程中常用的导电材料，主要用于输电和配电系统中。
根据不同的用途和场合，电缆可以分为低压电缆、中压电缆和高压电缆。
在选择电缆时，需要考虑电流负载、环境条件和安全要求，以确保电缆的可靠性和安全性。
2. 开关。
开关是控制电路通断的设备，根据用途和工作原理的不同，可以分为普通开关、按钮开关、刀闸开关等。
在选购开关时，需要考虑其额定电流、额定电压和使用寿命，以确保开关在工程中的稳定性和可靠性。
3. 电线。
电线是电气工程中常用的导线材料，主要用于连接电路和设备。
根据导电材料和绝缘材料的不同，电线可以分为铜芯电线、铝芯电线、PVC绝缘电线、XLPE绝缘电线等。
在选择电线时，需要考虑其截面积、绝缘等级和耐热性能，以确保电线在工程中的安全可靠性。
4. 接线端子。
接线端子是用于连接电线和设备的电气连接器件，主要用于电气设备的安装和维护。
根据安装方式和接线方式的不同，接线端子可以分为螺纹接线端子、压接端子、插接端子等。
在选择接线端子时，需要考虑其额定电流、接线方式和防护等级，以确保接线端子在工程中的连接质量和安全可靠性。
5. 电气附件。
电气附件是用于辅助电气设备工作的配件，主要包括电气绝缘材料、导管管件、电缆桥架等。
在选择电气附件时，需要考虑其材料质量、耐磨性和防腐蚀性能，以确保电气设备在工程中的稳定运行和长期使用。
6. 配电盘。
配电盘是用于集中配电和保护的设备，主要包括低压配电盘、中压配电盘和高压配电盘。
在选择配电盘时，需要考虑其额定电流、保护功能和防护等级，以确保配电盘在工程中的安全可靠性。
7. 电气标识。
电气标识是用于标识电气设备和电气线路的标识牌和标识标志，主要包括电缆标识、设备标识和安全标识等。
在选择电气标识时，需要考虑其标识清晰度、耐候性和防火性能，以确保电气设备和电气线路在工程中的安全运行和维护管理。

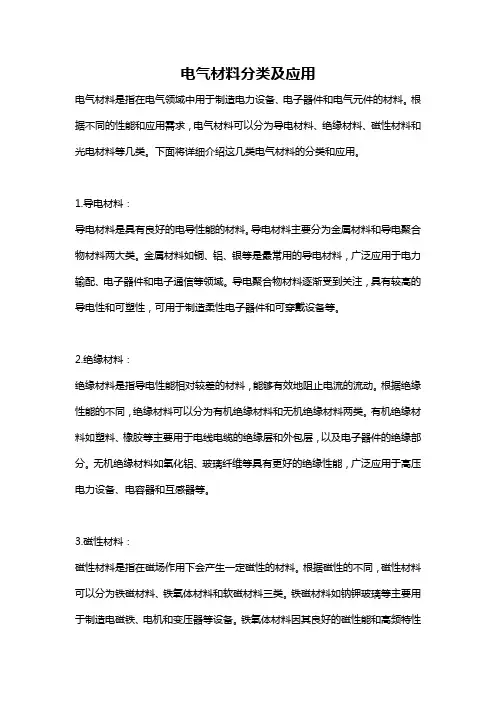

电气材料分类及应用
电气材料分类及应用电气材料是指在电气领域中用于制造电力设备、电子器件和电气元件的材料。
根据不同的性能和应用需求，电气材料可以分为导电材料、绝缘材料、磁性材料和光电材料等几类。
下面将详细介绍这几类电气材料的分类和应用。
1.导电材料：导电材料是具有良好的电导性能的材料。
导电材料主要分为金属材料和导电聚合物材料两大类。
金属材料如铜、铝、银等是最常用的导电材料，广泛应用于电力输配、电子器件和电子通信等领域。
导电聚合物材料逐渐受到关注，具有较高的导电性和可塑性，可用于制造柔性电子器件和可穿戴设备等。
2.绝缘材料：绝缘材料是指导电性能相对较差的材料，能够有效地阻止电流的流动。
根据绝缘性能的不同，绝缘材料可以分为有机绝缘材料和无机绝缘材料两类。
有机绝缘材料如塑料、橡胶等主要用于电线电缆的绝缘层和外包层，以及电子器件的绝缘部分。
无机绝缘材料如氧化铝、玻璃纤维等具有更好的绝缘性能，广泛应用于高压电力设备、电容器和互感器等。
3.磁性材料：磁性材料是指在磁场作用下会产生一定磁性的材料。
根据磁性的不同，磁性材料可以分为铁磁材料、铁氧体材料和软磁材料三类。
铁磁材料如钠钾玻璃等主要用于制造电磁铁、电机和变压器等设备。
铁氧体材料因其良好的磁性能和高频特性被广泛应用于无线通信和电磁波吸收材料。
软磁材料如硅钢片用于制造变压器和电机的铁芯，具有较低的磁滞损耗和高磁导率。
4.光电材料：光电材料是指能够将光能转换为电能或反之的材料。
光电材料包括光电导材料、光电转换材料和光控材料等。
光电导材料如硒化镉和硒化锌可用于制造光电导电振荡器、光电耦合器和光电传感器等器件。
光电转换材料如硅、锗被广泛应用于太阳能电池。
光控材料如液晶和光敏材料可用于制造显示屏和光纤通信器件。
此外，还有许多特殊功能的电气材料，如压阻材料、超导材料和热敏材料等，它们在电气领域也有着重要的应用。
综上所述，电气材料根据其特性和应用需求可以分为导电材料、绝缘材料、磁性材料和光电材料等几大类，每类材料具有不同的特性和应用领域。
电气工程常用材料
5、预制分支电缆
预制分支电缆以基良好的供电可靠性和免维护等诸多特点，逐渐被众多建筑电气设计 和施工以及使用单位所认识，越来越多的用于高层建筑电气竖井配电系统。并很快在地 铁、公路、隧道、桥梁、工厂电网以及住宅小区的电气配电系统中得到广泛应用。 预制分支电缆是将现场安装时的手工操作，移到工厂采用专用设备和工艺加工制作： 运用普通电力电缆根据垂直（高层建筑竖井）或水平（住宅小区等）配电系统的具体要 求和规定位置，进行分支联接而成。结构主要包括三部分：主芯电缆、分支电缆和分支 盒。产品不仅具有良好的电气性能和足够的机械强度，联接整体结构稳定，使用运行热 变形小、密封防护性能优异。 传统的配线系统采用无分支的多芯电缆和插接式母线槽。它的不及之处为：绝缘母线 槽的本体成本高，回路感抗大，线路敷设空间较大，施工技术难度高、周期较长、维护 困难等。与其相比，预制分支电缆具有综合成本低，工厂制作有质量保证，现场安装施 工方便，供电安全可靠，免维护保养等特点。因此，预制分支电缆最终取代母线槽，已 是必然趋势，应用领域正在迅速拓宽，将给高层建筑、隧道、工厂等建筑物中的供电线 路布置提供更多便捷、合理和科学的选择。
50
25 25 25 25 10
1.6
1.6 1.8 1.8 1.8 2.0
G 1/2"
G 3/4" G 1" G 1 1/4" G 1 1/2" G 2"
1/2"
3/4" 1" 1 1/4" 1 1/2" 2"
76#
83# 101#
76.0
81.0 100.2
82.9
88.1 107.3
10
10 5
普利卡金属套管 每卷长度 (m) 50 50 螺距 (mm) 1.6 1.6
电气材料清单
电气材料清单
电气材料是指在电气工程中使用的各种材料，包括导线、电缆、绝缘材料、开关、插座等。
在电气工程中，选择合适的电气材料对于工程的安全性、可靠性和性能有着至关重要的作用。
因此，对于电气材料的选择和清单的编制需要十分慎重和严谨。
首先，导线是电气工程中必不可少的材料之一。
在选择导线时，需要考虑导线
的导电性能、耐热性能、耐腐蚀性能等因素。
常见的导线材料有铜导线、铝导线等，根据具体的工程要求来选择合适的导线材料。
其次，电缆也是电气工程中常用的材料之一。
电缆在电气系统中起着输电、配
电和信号传输的作用。
在选择电缆时，需要考虑电缆的电压等级、截面积、绝缘材料等因素。
常见的电缆类型有电力电缆、控制电缆、通信电缆等，根据具体的工程需求选择合适的电缆类型。
另外，绝缘材料也是电气工程中不可或缺的材料之一。
绝缘材料主要用于保护
导线和电缆，防止漏电和短路等安全事故的发生。
常见的绝缘材料有PVC、XLPE 等，选择绝缘材料时需要考虑其耐压、耐热、耐候性等性能。
此外，开关和插座也是电气工程中必需的材料。
开关和插座用于控制电气设备
的通断和供电，对于工程的安全性和可靠性有着重要的影响。
在选择开关和插座时，需要考虑其额定电流、额定电压、防护等级等参数，以确保其能够满足工程的需求。
综上所述，电气材料清单的编制需要全面考虑工程的实际需求，选择合适的导线、电缆、绝缘材料、开关和插座等材料。
只有在材料选择合理、清单编制严谨的情况下，才能保证电气工程的安全性、可靠性和性能。
希望本文所述内容能够对电气工程的相关人员有所帮助，谢谢阅读。
电气材料汇总表
电气材料汇总表1. 引言本文档旨在汇总和归纳常见的电气材料。
电气材料是电气工程中不可或缺的组成部分，用于电路的建立和维护。
了解这些材料的性质和特点对于设计电路和选择适当材料非常重要。
2. 电气导体材料电气导体材料是一类低电阻材料，常用于传导电流。
以下是一些常见的电气导体材料：•铜：铜是最常见的导体材料之一。
它具有优异的导电性能和良好的弯曲性能，被广泛应用于电线和电缆的制造。
•银：银是最好的导体之一，具有极低的电阻。
然而，它的成本较高，通常用于高端应用和特殊要求的场合。
•铝：铝是轻便且成本较低的导体材料，常用于输电线路和电力传输。
3. 电气绝缘材料电气绝缘材料是一类能够有效阻止电流流动的材料。
它们主要用于电路的隔离和保护。
以下是一些常见的电气绝缘材料：•PVC：聚氯乙烯（PVC）是一种常见的绝缘材料，具有良好的绝缘性能和耐热性。
它通常用于低电压应用，例如家庭电线。
•PE：聚乙烯（PE）是另一种常用的绝缘材料。
它具有较高的耐化学性和机械强度，常用于电力线路和电缆的绝缘层。
•氧化物陶瓷：氧化物陶瓷（如氧化铝和二氧化硅）具有优异的绝缘性能和耐高温性能，常用于高压电力应用和高温环境。
4. 电气半导体材料电气半导体材料具有介于导体和绝缘体之间的电导特性。
它们常用于电子元件和半导体器件中。
以下是一些常见的电气半导体材料：•硅：硅是电子行业最重要的材料之一。
它具有良好的半导体性能和稳定性，广泛用于集成电路和太阳能电池等应用。
•锗：锗是另一种常用的半导体材料。
它具有较高的电导率和较小的能带宽度，通常用于红外探测器和雷达应用。
•化合物半导体：化合物半导体是由两种或多种元素组成的材料，如砷化镓（GaAs）和磷化镓（InP）。
它们具有优异的电学性能和光电性能，广泛应用于光通信和光电子器件。
5. 电气绝缘体材料电气绝缘体材料是一类能够有效阻止电流流动的材料，常用于电路的绝缘和隔离。
以下是一些常见的电气绝缘体材料：•陶瓷：陶瓷材料具有良好的绝缘性能和耐高温性能，通常用于电力电子器件和高压绝缘部件。
第八章 电气工程常用材料
(二)绝缘导线 具有绝缘包层(单层或数层)的电线称为 绝缘导线。绝缘导线按线芯材料分为铜芯 雨 铝j害；按线芯股数分为单股和多股；按 结构分为单芯、双芯、多芯等；按绝缘材 料分为梗 皮绝缘导线和塑料绝缘导线等。绝缘导 线文字符号含义见表8—3。
绝缘导线的规格 绝缘导线的规格为(mm。)：O．012、O．03、 O．06、O．】2、O．20、O．30、O．40、 O．50 、 1．0、1．5、2．5、4、6、10、16、 25、35、50、70、95、120、】50、】85、240、 300、400 、500、600、700等。 2橡皮绝缘导线 橡皮绝缘导线主要用于室内外敷设。长期工 作温度不得超过+60℃，额定电压≤ ， 250V的橡皮绝缘导线用于照明线路。常用 橡皮绝缘导线的型号及主要用途见表8—4。 照明线路，可见表8 -5。 常用塑料绝缘导线的型号和主要用途
三)拉紧绝缘子和瓷管 1．拉紧绝缘子 扭紧绝缘子主要用于电杆拉线的对地绝缘 2．瓷管 瓷管在导线穿过墙壁、楼板以及导线交叉 敷设叫起保护管作用。瓷管分为直瓷管、弯 头 瓷管和包头瓷管三种，长度有152mm和 305mm两种，内径有9、15、19、2j、38mm 五种。
三、其他绝缘材料 (一)电工漆和电工胶 1．电工漆 电工漆主要分为浸渍漆和覆盖漆。浸渍漆 主要用束浸渍电气设备的线圈和绝缘零部件， 图8 9高压悬式绝缘子 其外形如图8—10所示 l刳810拧紧绝缘于 填充间隙和气孔，以提高绝缘性能和机械强 度。覆盖漆主要用来涂{l；ll经浸渍处理过的 线圈 和绝缘零部件，形成绝缘保护层，肚防机械 损伤和气体、油类、化学药品等的侵蚀
二、电瓷 电瓷足用各种硅酸盐或氧化物的混合 物制成的，其性质稳定、机械强度高、绝 缘性能好、耐热性能好。主要用于制作各 种绝缘子、绝缘奁管，灯座，开关、插座、 熔断器底座等的零部件。 (一)低压绝缘子 1低压针式绝缘子 低压绝缘子用于绝缘和固定1 kV及以 下的电气线路。低压针式绝缘子的钢脚形 静料 烈8 -3低压针式绝缘于
电工材料有哪些
电工材料有哪些电工材料是指用于电气工程和电气设备制造的材料，它们在电气系统中扮演着至关重要的角色。
电工材料的种类繁多，包括绝缘材料、导体材料、绝缘子、绝缘胶带、电缆、接线端子等。
下面将逐一介绍这些电工材料的特点和用途。
首先，绝缘材料是电气系统中不可或缺的重要材料。
绝缘材料主要用于包覆导体，防止电流泄漏和短路，保障电气设备的安全运行。
常见的绝缘材料包括PVC、XLPE、EPR等，它们具有良好的绝缘性能和耐热性能，适用于不同环境和工作条件。
其次，导体材料是电工材料中的另一个重要组成部分。
导体材料是电气系统中传导电流的关键材料，常见的导体材料包括铜、铝等金属材料。
铜导体具有良好的导电性能和机械性能，被广泛应用于电气设备和电缆制造中。
而铝导体则具有轻质、耐腐蚀等特点，在输电线路和电力系统中得到广泛应用。
除了绝缘材料和导体材料，绝缘子也是电工材料中的重要组成部分。
绝缘子主要用于支撑和固定导线，防止导线与支架、杆塔等金属结构发生接触，起到绝缘和支撑作用。
绝缘子的材料通常为陶瓷、玻璃纤维等，具有良好的绝缘性能和机械强度，能够在恶劣的环境条件下稳定运行。
此外，绝缘胶带、电缆、接线端子等也是电工材料中常见的材料。
绝缘胶带用于绝缘包覆和维修，能够有效防止电气设备的漏电和短路；电缆是传输电能和信号的重要设备，具有多种类型和规格，适用于不同的电气系统和工程项目；接线端子用于连接和固定导线，能够提供可靠的电气连接。
综上所述，电工材料是电气工程中不可或缺的重要组成部分，它们在电气系统中发挥着至关重要的作用。
各种电工材料具有不同的特点和用途，能够满足不同的工程需求和应用场景。
因此，在电气系统设计和施工中，选择和使用合适的电工材料至关重要，能够保障电气设备的安全运行和长期稳定性。
电气主要材料汇总表
电气主要材料汇总表1. 引言本文档旨在汇总电气工程中常用的主要材料，包括基础材料、绝缘材料、导线材料、封装材料等。
通过对这些材料的介绍和分类，读者可以更好地了解电气材料的特性和用途，从而在工程设计和选材过程中做出明智的决策。
2. 基础材料基础材料是电气工程中常用的支撑材料，它们具有良好的机械强度和导电性能，用于制作电气设备的基本结构。
2.1 金属材料•铜（Cu）：良好的导电性能和可塑性，广泛用于导线、连接器等电气元件的制造。
•铝（Al）：较低的密度和良好的导电性能，常用于输电线路和电缆的导线。
•钢（Steel）：高强度和优良的机械性能，用于制作电气设备的结构部件。
2.2 非金属材料•塑料（Plastic）：绝缘性能良好，具有较低的介电常数，用于电气设备的绝缘体、外壳等部件。
•陶瓷（Ceramic）：较高的绝缘强度和耐热性，常用于高温电气设备的绝缘部件。
•橡胶（Rubber）：良好的弹性和绝缘性能，常用于电缆和电线的外套。
3. 绝缘材料绝缘材料是电气工程中常用的用于阻挡电流流动的材料，以防止漏电和电气事故的发生。
3.1 绝缘树脂•环氧树脂（Epoxy Resin）：优良的绝缘性能和机械强度，广泛用于电气设备的绝缘涂层、封装材料等。
•聚酰亚胺（Polyimide）：高温下仍保持较好的绝缘性能，常用于高温电气设备的绝缘部件。
3.2 绝缘纸•电气绝缘纸（Insulation Paper）：高强度和良好的绝缘性能，用于电气设备中的绝缘隔离和填充。
3.3 绝缘胶带•PVC绝缘胶带（PVC Insulation Tape）：柔软易拉伸，用于绝缘和固定电气设备中的导线和电缆。
4. 导线材料导线材料是电气工程中用于输送电流的材料，具有良好的导电性能和低电阻。
4.1 铜导线•裸铜导线（Bare Copper Wire）：良好的导电性能和低电阻，常用于低电压、低频率的电气设备中。
•铜包铝导线（Copper-clad Aluminum Wire）：铜包覆在铝芯上，既具有铜的导电性能，又减小了材料重量和成本。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2、橡皮绝缘导线
3、塑料绝缘导线
BVV
BVR
பைடு நூலகம்
二、电缆
电缆是一种多芯导线，电缆的基本结构是 由缆芯、绝缘层、保护层三部分组成。
根据材质有：铜芯、铝芯
根据用途有：电力电缆、控制电缆、通信 电缆等。
根据绝缘分：油浸纸绝缘、塑料绝缘 根据线芯分：单芯、双芯、多芯
同轴电缆
光缆
对称式通 信电缆
HYV是铜芯聚乙烯绝缘聚氯乙烯护套市话电缆 HYA是铜芯实心聚烯烃绝缘挡潮层聚乙烯护套市
内通信电缆。
HYV和HYA电缆的区别在于护套的防潮性！ HYV 防潮性较差、已被淘汰！ HYA采用铝塑粘接式护 套防水性能较好，整体电缆可充气维护。
HYA22表示是铠装是通信电缆，铠装一般是直埋 用的防止压迫 ，也可以抗干扰，保证信号的。
HYV-20X2X 0.5SC32 20X2X 0.5——20对2*0.5平方毫米 SC32——穿32钢管
HYA电话电缆
同轴电缆从用途上分可分为基带同轴电缆和宽 带同轴电缆（即网络同轴电缆和视频同轴电 缆）。同轴电缆分50Ω 基带电缆和75Ω宽带电 缆两类。基带电缆又分细同轴电缆和粗同轴电 缆。基带电缆仅仅用于数字传输，数据率可达 10Mbps。
1、电力电缆
预制分支电缆
低烟无卤阻燃电 缆、电线
4、控制电缆用于配电装置、继电保护和自动控 制回路中传送控制电流、连接电气仪表及电气 元件等。
通信电缆
由多根互相绝缘的导线或导体构成缆芯， 外部具有密封护套的通信线路。有的在护 套外面还装有外护层。有架空、直埋、管 道和水底等多种敷设方式。按结构分为对 称、同轴和综合电缆；按功能分为野战和 永备电缆（地下、海底电缆）。通信电缆 传输频带较宽，通信容量较大，受外界干 扰小，但不易检修。可传输电话、电报、 数据和图像等。
线。母线可以是自支持的桥形结构。 是用来汇集和分配电流的导体，有硬母线和软母线
之分，软母线用在35KV及以上的高压配电装置中， 硬母线用在工厂高、低压软母线截面是圆的,容易 弯曲,制作方便. 常用的就是铝绞线(由很多铝丝缠绕 而成),有的为了加大强度,采用钢芯铝绞线.按它的截 面积分类,有50、70、95、120、150、240…… (单位平方毫米) 硬母线就像一块长条木板,有铝母 线、铜母线之分,制作较麻烦. 常用的型号有 50×5、 60×6、80×8、100×10、120×12…… (单位毫 米)
软母线安装
第二节 常用绝缘材料及其应用
绝缘材料：电阻率为109～1022 Ω·Cm的 物质所构成的材料在电工技术上称为绝缘 材料，又称电介质。简单的说就是使带电 体与其他部分隔离的材料。绝缘材料对直 流电流有非常大的阻力，在直流电压作用 下，除了有极微小的表面泄漏电流外，实 际上几乎是不导电的，而对于交流电流则 有电容电流通过，但也认为是不导电的。 绝缘材料的电阻率越大，绝缘性能越好。
（二）高压绝缘子
1、高压针式绝缘子，用于支持相应电压 的高压线路。
2、高压蝶式绝缘子，用于支持高压线路。
3、高压悬式绝缘子，用于悬挂高压线路， 其上端固定在横担上，下端用线夹悬挂导 线。
高压针式绝缘子
高压蝶式绝缘子
（三）拉紧绝缘子
1、拉紧绝缘子，主要用于电杆拉线的对 地绝缘。
2.橡皮：由橡胶硫化处理而制成的，分硬质 橡皮和软质橡皮。
二、电瓷
电瓷是应用于电力系统中主要起支持和绝缘作用 的部件，有时兼做其它电气部件的容器。因此， 对其机械性能、电气性能、耐环境性能（冷热、 抗污秽、老化等）有较高的要求。
广义而言，电瓷涵盖了各种电工用陶瓷制品，包 括绝缘用陶瓷、半导体陶瓷等等。本规划所述电 瓷仅指以铝矾土、高岭土、长石等天然矿物为主 要原料经高温烧制而 成的一类应用于电力工业系 统的瓷绝缘子，包括各种线路绝缘子和电站电器 用绝缘子，以及其它带电体隔离或支持用的绝缘 部件。
第一节 常用导电材料及其应用
一、导线 分为绝缘导线和裸导线 （一）裸导线 无绝缘层的称为裸导线，材质主要为铜、
铝、钢等制成。 1、裸单线 2、裸绞线
裸绞线
二、绝缘导线
具有绝缘包层（单层或多层）的电线称为 绝缘导线。
铜芯和铝芯、单股和多股、单芯、双芯、 多芯等。
（一）低压绝缘子
1.针式绝缘子，用于 绝缘和固定1KV以下 的电气线路
2、低压蝶式绝缘子
用于固定1KV及以下线路的终端、耐张、转 角等。
3、低压布线绝缘子
用于绝缘和固定低压配电线路和照明线路， 有鼓形和瓷夹板两种
导线的颜色
一般红色为火线，蓝色为零线，黄色为接 地线，这样电工就易于识别，避免误发事 故。
一、塑料和橡胶
（一）塑料
1、热固性塑料：热固性塑料是指在受热或其他 条件下能固化或具有不溶（熔）特性的塑料，如 酚醛塑料、环氧塑料等。热固性塑料又分甲醛交 联型和其他交联型两种类型
2、热塑性塑料：热塑性塑料指具有加热软化、 冷却硬化特性的塑料。我们日常生活中使用的大 部分塑料属于这个范畴。加热时变软以至流动， 冷却变硬，这种过程是可逆的，可以反复进行。
同轴电缆SYV-75-5
SYV代表视频线,75代表阻抗为75欧姆,-5代表 线材的粗细
SYV 75-5-1(A、B、C） S: 射频 Y:聚乙烯绝 缘 V:聚氯乙烯护套 A：64编 B：96编 C：128 编 75：75欧姆 5：线径为5MM 1：代表单芯
三、硬母线 由金属管或金属型材组成并用支柱绝缘子支撑的母
简单地说，加热软化的塑料叫热塑性塑料， 加热 固化的塑料叫热固性塑料。
热塑性塑料
热固性塑料
（二）橡胶
1.橡胶：提取橡胶树、橡胶草等植物的胶乳, 加工后制成的具有弹性、绝缘性、不透水和 空气的材料。 高弹性的高分子化合物。分为 天然橡胶与合成橡胶二种。天然橡胶是从橡 胶树、橡胶草等植物中提取胶质后加工制成； 合成橡胶则由各种单体经聚合反应而得。橡 胶制品广泛应用于工业或生活各方面。
