微机原理实验 实验二 寻址方式
实验二寻址方式
一、实验目的
1、复习微机实验环境安装和环境配置
2、练习寻址方式、重点内存寻址方式
3、单步运行程序，通过观察窗口观察指令对寄存器中数据的影响
二、实验内容
程序是指令的集合。指令就是计算机可以识别的命令
程序=数据结构+算法。
数据不能凭空产生和凭空存在，必须有其存在的硬件环境。

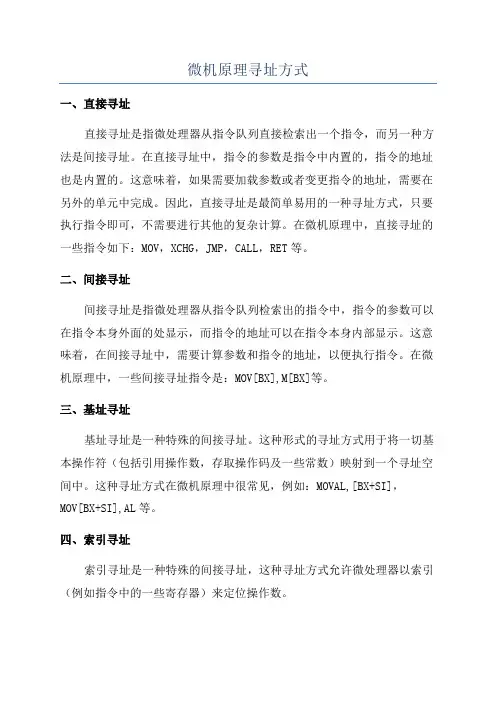

计算机硬件系统包括CPU、内存、系统总线、接口。所以数据（操作数）只能存放在CPU、内存、接口中，产生几种寻址方式。寻址方式是指寻找指令操作数所在地址的方式（为确定数据的来源和去处）。四种寻址方式
a、立即数寻址：操作数代码中例如： mov bx,1234H
b、寄存器寻址：操作数在CPU中的某个寄存器例如： mov ax, bx
c、外设寻址：操作数在外设中（即接口电路中）例如： IN ax,23H
d、内存寻址：操作数在内存中。例如： mov ax,[bx]
根据偏移地址求法内存寻址划分为5种：
●直接寻址：偏移地址在指令[ ]中可以看到。
●寄存器间接寻址：偏移地址在CPU寄存器中。
●寄存器相对寻址：偏移地址由CPU寄存器中数值和另外数值的叠加得到。
●基址变址寻址：偏移地址由CPU中基址寄存器（BX、BP）中的数值和变址寄存器（SI、
DI）中数值得到。
●相对基址变址寻址：偏移地址由CPU中基址寄存器BX、BP）中的数值和变址寄存器
（SI、DI）中数值得到。
举例说明
mov ax,[1234h] ;内存寻址方式中的直接寻址 (偏移地址在指令[ ]中可以看到)
mov ax,[bx] ;内存寻址方式中的寄存器间接寻址(偏移地址在CPU寄存器中)
mov ax,[bx+12H] ;内存寻址方式中的寄存器相对寻址
mov ax,[bx+si] ;内存寻址方式中的基址变址寻址
mov ax,[bx+si+12H];内存寻址方式中的相对基址变址寻址
三、实验步骤
1）完成微机实验环境配置
2）新建文件
a、选中菜单栏\文件\新建文件，建立空白文件
b、编辑文件，输入以下代码
data segment ;数据段开始
block1 dw 1234h,5678h,9abch,0def0h
data ends ;数据段结束end segment
code segment ;代码段开始
assume cs:code,ds：data ; 建立代码段寄存器和代码段段名的关系
main: ; 主程序的开始
mov ax,data
mov ds,ax ;初始化数据段段寄存器
mov bx,offset block1
mov si,2
mov ax,bx
mov ax,ds:[bx]
mov ax,ds:[bx+2]
mov ax,ds:[bx+si]
mov ax,ds:[bx+si+2]
mov ah,4ch ;程序结束，返回DOS
int 21h
code ends ;代码段结束 end of segment end main ;主程序结束
3）保存源程序
a、注意：保存源程序的文件名不能太长（包括路径）；
b、注意：保存源程序的文件名的后缀为 .asm
4）编译和运行
选择菜单栏\项目\全部编译进行编译工作
选择菜单栏\执行\单步或F8快捷键或图标
5）观察窗口观察数据变化
运用DEBUG命令中的T命令观察单步执行时寄存器AX、BX、CX、DX的变化
四、完成思考题，调试成功后，请老师进行实验验收、打分
a、程序功能_________
b、练习其他寻址方式
c、写出每个寻址方式
五、本次实验出现问题、解决方法。
