中心孔尺寸及标注方法

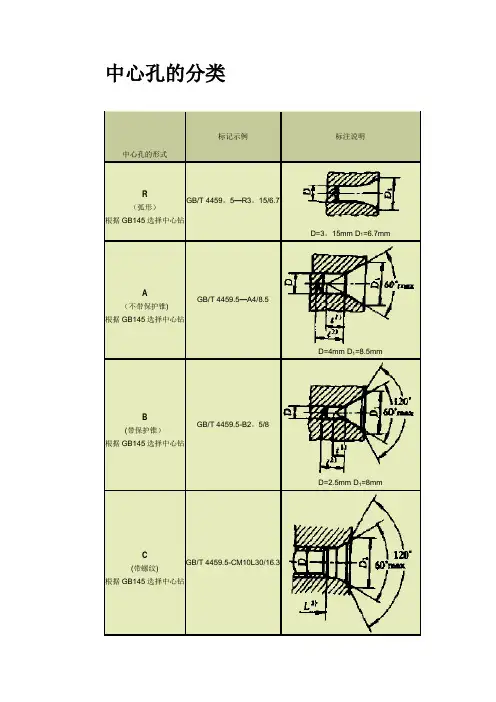

中心孔的分类
中心孔的分类标记示例标注说明中心孔的形式RGB/T 4459。
5—R3。
15/6.7（弧形）根据GB145选择中心钻D=3。
15mm D1=6.7mmAGB/T 4459.5—A4/8.5（不带保护锥)根据GB145选择中心钻D=4mm D1=8.5mmBGB/T 4459.5-B2。
5/8(带保护锥）根据GB145选择中心钻D=2.5mm D1=8mmCGB/T 4459.5-CM10L30/16.3(带螺纹)根据GB145选择中心钻D=M10 L=30mm D 2=16.3mm 中心孔的符号为了表达在完工的零件上是否保留中心孔的要求,可采用下表中规定的符号。
要求符号标注示例解释在完工的零件上要求保留中心孔要求做出B型中心孔D=2。
5 D1=8在完工的零件上要求保留在完工的零件上可以保留中心孔用A型中心孔D=4D1=8。
5在完工的零件上是否保留都可以在完工的零件上不允许保留中心孔用A型中心孔D=1。
6 D1=3.35在完工的零件上不允许保留符号的尺寸及其各部分的比例关系如图1。
d’=110H1=1.4hh=字体高度a—标注中心孔符号的区域b—零件轮廓的图线粗度图1在图样上的标注对于已经有相应标准规定的中心孔，在图样中可不绘制详细结构，只需注出其代号,如表所示。
如同一轴的两端中心孔相同,可只在其一端标出,但应注出其数量(图2)。
图2如需指明中心孔的标准代号时,则可标注在中心孔型号的下方（图3,4)。
图3图4中心孔工作表面的粗糙度应在引出线上标出(图5、图6），表面粗糙度的上限值为1.25µm. 以中心孔的轴线为基准时，基准代(符）号可按图5、图6的方法标注。
图5图6心孔的表示方法摘要：CBQ800自动标签冲切机的故障分析暂停指令G04数控铣床编程破解汽车冲压模具技术难题菲赛普1101DX 型数控钻床UG 的参数化建模方法及三维零件库的创建基于数据库的刀具管理系统的设计与实现 砂轮产品知识螺纹类零件7的数控车床加工编程敏捷制造——21世纪机械制造业的发展趋势之一英威腾CHE 矢量变频器在数控雕刻机床上的应用镗削和镗刀一重研制成功核电主容器堆芯支撑块车铣加工专机车床知识介绍UG 系统管理由PLC 到PAC ：该如何改进您的系统？装备制造高景气行业 核心是自主创新国内民企首台百吨级减速机在常问世工具机业转型配合高科技产业发展设定参数实现加工中心刚性攻丝 [标签：tag] 本文根据GB4459。
机械制图标准 中心孔表示法
机械制图标准－机械制图--中心孔表示法发布:admin | 发布时间: 2010年7月1日中华人民共和国国家标准UDC 621.71:744机械制图.4:621.751中心孔表示法GB 4459.5-84Mechanical drawingsSimplified representation of centre holes1 引言1.1 本标准规定了在机械图样中表示中心孔的简化方法，适用于标准的中心孔。
1.2 本标准等效采用国际标准ISO 6411-1982《技术制图--中心孔的简化表示法》。
1.3 与本标准有关的国家标准：GB 145-59《中心孔》GB 1182-80《形状和位置公差代号及其注法》。
2 中心孔的符号2.1 为了表达在完工的零件上是否保留中心孔的要求，可采用下表中规定的符号。
国家标准局1984-07-11发布 1985-07-01实施2.2 符号的尺寸及其各部分的比例关系如图1。
图1d'=1 10hH1=1.4hh=字体高度a-标注中心孔符号的区域b-零件轮廓的图线粗度3 在图样上的标注3.1 对于已经有相应标准规定的中心孔，在图样中可不绘制详细结构，只需注出其代号，如表所示。
3.2 如同一轴的两端中心孔相同，可只在其一端标出，但应注出其数量(图2)。
图23.3 如需指明中心孔的标准代号时，则可标注在中心孔型号的下方(图3、4)。
3.4 中心孔工作表面的粗糙度应在引出线上标出(图6)。
3.5 以中心孔的轴线为基准时，基准代(符)可可按图5、图6的方法标注。
中心孔的标注方法
中心孔的标注方法
中心孔是工程设计和制造中常见的一个部件，它通常用于固定和定位其他零件。
在实际的工程应用中，中心孔的标注方法非常重要，它直接影响到零件的加工和安装质量。
下面将介绍几种常见的中心孔标注方法及其特点。
一、基准圆法。
基准圆法是一种常见的中心孔标注方法，它是通过在零件上画一个基准圆，并在基准圆的中心点上标注中心孔的位置。
这种方法简单直观，易于理解和操作，适用于一般的工程制图。
但是，基准圆法在实际加工中存在精度不高的问题，因为基准圆的直径可能会受到加工误差的影响。
二、基准线法。
基准线法是另一种常见的中心孔标注方法，它是通过在零件上画一条基准线，并在基准线的中点上标注中心孔的位置。
与基准圆法相比，基准线法在一定程度上提高了标注的精度，因为基准线的长度可以根据实际需要进行调整。
但是，基准线法也存在着在加工
过程中易受到误差影响的问题。
三、对称线法。
对称线法是一种较为精确的中心孔标注方法，它是通过在零件上画两条对称线，并在对称线的交点处标注中心孔的位置。
这种方法能够有效地减小加工误差对标注精度的影响，适用于对精度要求较高的工程制图。
但是，对称线法在实际操作中需要较高的技术要求，因为对称线的绘制和标注需要较高的精度和技巧。
综上所述，中心孔的标注方法是工程设计和制造中不可忽视的重要环节。
在选择标注方法时，应根据实际情况和要求来进行合理的选择，并在实际操作中严格按照标注要求进行操作，以确保零件的加工和安装质量。
希望本文介绍的中心孔标注方法能对您有所帮助。
中心孔的标准方法(GB4459.5-1999)
本文根据GB4459.5-1999等资料撰写。

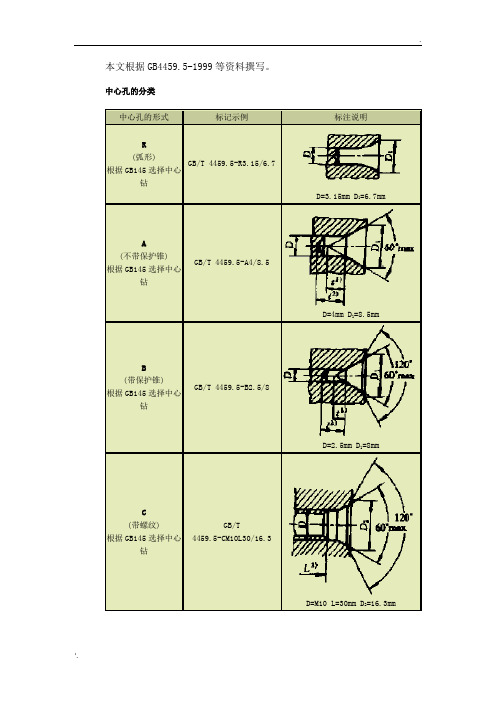

中心孔的分类中心孔的形式标记示例标注说明R(弧形)根据GB145选择中心钻GB/T 4459.5-R3.15/6.7D=3.15mm D1=6.7mmA(不带保护锥)根据GB145选择中心钻GB/T 4459.5-A4/8.5D=4mm D1=8.5mmB(带保护锥)根据GB145选择中心钻GB/T 4459.5-B2.5/8D=2.5mm D1=8mm C(带螺纹)根据GB145选择中心钻GB/T4459.5-CM10L30/16.3D=M10 L=30mm D2=16.3mm中心孔的符号为了表达在完工的零件上是否保留中心孔的要求，可采用下表中规定的符号。
要求符号标注示例解释在完工的零件上要求保留中心孔要求做出B型中心孔D=2.5 D1=8在完工的零件上要求保留在完工的零件上可以保留中心孔用A型中心孔D=4 D1=8.5在完工的零件上是否保留都可以在完工的零件上不允许保留中心孔用A型中心孔D=1.6 D1=3.35在完工的零件上不允许保留符号的尺寸及其各部分的比例关系如图1。
d'=110H1=1.4hh=字体高度a-标注中心孔符号的区域b-零件轮廓的图线粗度图1在图样上的标注对于已经有相应标准规定的中心孔，在图样中可不绘制详细结构，只需注出其代号，如表所示。
如同一轴的两端中心孔相同，可只在其一端标出，但应注出其数量(图2)。
图2如需指明中心孔的标准代号时，则可标注在中心孔型号的下方(图3，4)。
图3图4中心孔工作表面的粗糙度应在引出线上标出(图5、图6)，表面粗糙度的上限值为1.25µm。
以中心孔的轴线为基准时，基准代(符)号可按图5、图6的方法标注。
图6图5。
