11.3传感器的简单使用
最新实验：传感器的简单使用
实验十二传感器的简单使用12一、研究热敏电阻的特性31.实验原理4闭合电路欧姆定律，用欧姆表进行测量和观察.52.实验器材6半导体热敏电阻、多用电表、温度计、铁架台、烧杯、凉水和热水.73.实验步骤8(1)按图1连接好电路，将热敏电阻绝缘处理；910图111(2)把多用电表置于欧姆挡，并选择适当的量程测出烧杯中没有水时热敏电阻12的阻值，并记下温度计的示数；13(3)向烧杯中注入少量的冷水，使热敏电阻浸没在冷水中，记下温度计的示数14和多用电表测量的热敏电阻的阻值；15(4)将热水分几次注入烧杯中，测出不同温度下热敏电阻的阻值，并记录.164.数据处理17在图2坐标系中，粗略画出热敏电阻的阻值随温度变化的图线.1819图2205.实验结论21热敏电阻的阻值随温度的升高而减小，随温度的降低而增大.226.注意事项23实验时，加热水后要等一会儿再测热敏电阻阻值，以使电阻温度与水的温度相24同，并同时读出水温.25二、研究光敏电阻的光敏特性261.实验原理27闭合电路欧姆定律，用欧姆表进行测量和观察.282.实验器材29光敏电阻、多用电表、小灯泡、滑动变阻器、导线、电源.303.实验步骤31(1)将光敏电阻、多用电表、灯泡、滑动变阻器按图3所示电路连接好，其中32多用电表置于“×100”挡；3334图335(2)先测出在室内自然光的照射下光敏电阻的阻值，并记录数据；36(3)打开电源，让小灯泡发光，调节小灯泡的亮度使之逐渐变亮，观察多用电37表表盘指针显示光敏电阻阻值的情况，并记录；38(4)用手掌(或黑纸)遮光时，观察多用电表表盘指针显示光敏电阻阻值的情况，39并记录.404.数据处理41根据记录数据分析光敏电阻的特性.425.实验结论43(1)光敏电阻在暗环境下电阻值很大，强光照射下电阻值很小；44(2)光敏电阻能够把光照强弱这个光学量转换为电阻这个电学量.456.注意事项46(1)实验中，如果效果不明显，可将电阻部分电路放入带盖的纸盒中，并通过47盖上小孔改变照射到光敏电阻上的光的多少来达到实验目的；48(2)欧姆表每次换挡后都要重新进行欧姆调零.4950命题点一温度传感器的应用5152例1(2016·全国卷Ⅰ·23)现要组装一个由热敏电阻控制的报警系统，要求53当热敏电阻的温度达到或超过60 ℃时，系统报警.提供的器材有：热敏电阻，报54警器(内阻很小，流过的电流超过I c时就会报警)，电阻箱(最大阻值为999.9 Ω)，55直流电源(输出电压为U，内阻不计)，滑动变阻器R1(最大阻值为1 000 Ω)，滑56动变阻器R2(最大阻值为2 000 Ω)，单刀双掷开关一个，导线若干.57在室温下对系统进行调节.已知U约为18 V，I c约为10 mA；流过报警器的电58流超过20 mA时，报警器可能损坏；该热敏电阻的阻值随温度升高而减小，在60 ℃59时阻值为650.0 Ω.60(1)在图4中完成待调节的报警系统原理电路图的连线.6162图463(2)电路中应选用滑动变阻器________(填“R1”或“R2”).64(3)按照下列步骤调节此报警系统：65①电路接通前，需将电阻箱调到一固定的阻值，根据实验要求，这一阻值为66________Ω；滑动变阻器的滑片置于______(填“a”或“b”)端附近，不能置于67另一端的原因是________.68②将开关向______(填“c”或“d”)端闭合，缓慢移动滑动变阻器的滑片，直69至________.70(4)保持滑动变阻器滑片的位置不变，将开关向另一端闭合，报警系统即可正71常使用.72答案(1)见解析图(2)R273(3)①650.0b接通电源后，流过报警器的电流会超过20 mA，报警器可能损74坏②c报警器开始报警75解析(1)先用电阻箱替代热敏电阻，连接成闭合回路进行调试.电路图连接如76图所示.7778(2)当电路中电流I c＝10 mA时，根据闭合电路欧姆定律有I c＝UR总，解得R总＝179800 Ω，此时热敏电阻的阻值为650 Ω，则滑动变阻器的阻值为1 150 Ω，所80以滑动变阻器选R2.81(3)①当热敏电阻阻值小于650 Ω时，报警器就会报警，用电阻箱替代热敏电82阻进行调节，应把电阻箱的阻值调到650 Ω.若接通电源后电路中的电流过大(超83过20 mA)，报警器就会损坏，电流越小越安全，所以为了电路安全，闭合开关前84滑片应置于b端.85②用电阻箱替代热敏电阻进行调试，应将开关向c端闭合，开关闭合后要减小86电路中的电阻直至报警器报警.87变式1利用负温度系数热敏电阻制作的热传感器，一般体积很小，可以用来88测量很小范围内的温度变化，反应快，而且精确度高.89(1)如果将负温度系数热敏电阻与电源、电流表和其他元件串联成一个电路，90其他因素不变，只要热敏电阻所处区域的温度降低，电路中电流将变______(填91“大”或“小”).92(2)上述电路中，我们将电流表中的电流刻度换成相应的温度刻度，就能直接93显示出热敏电阻附近的温度.如果刻度盘正中的温度为20 ℃(如图5甲所示)，则9425 ℃的刻度应在20 ℃的刻度的______(填“左”或“右”)侧.9596图597(3)为了将热敏电阻放置在某蔬菜大棚内检测大棚内温度变化，请用图乙中的98器材(可增加元器件)设计一个电路.(请在图乙中作图)99答案(1)小(2)右(3)见解析图100解析(1)因为负温度系数热敏电阻温度降低时，电阻增大，故电路中电流变101小.102(2)由(1)的分析知，温度越高，电流越大，25 ℃的刻度应对应较大电流，故103在20 ℃的刻度的右侧.104(3)如图所示.105106命题点二光电传感器的应用107108例2为了节能和环保，一些公共场所使用光控开关控制照明系统.光控开关109可采用光敏电阻来控制，光敏电阻是阻值随着光的照度而发生变化的元件(照度110可以反映光的强弱，光越强照度越大，照度单位为lx).某光敏电阻R P在不同照111度下的阻值如下表：112照度(lx)0.20.40.60.8 1.0 1.2电阻(kΩ)754028232018113(1)根据表中数据，请在图6甲所示的坐标系描绘出阻值随照度变化的曲线，114并说明阻值随照度变化的特点.115(2)如图乙所示，当1、2两端所加电压上升至2 V时，控制开关自动启动照明116系统.请利用下列器材设计一个简单电路，给1、2两端提供电压，要求当天色渐117暗照度降低至1.0 lx时启动照明系统，在虚线框内完成电路原理图.(不考虑控118制开关对所设计电路的影响)119提供的器材如下：120光敏电阻R P(符号，阻值见上表)；121直流电源E(电动势3 V，内阻不计)；122定值电阻：R1＝10 kΩ，R2＝20 kΩ，R3＝40 kΩ(限选其中之一，并在图中标123出)；开关S及导线若干.124125图6126答案见解析127解析(1)光敏电阻的阻值随照度变化的曲线如图甲所示，光敏电阻的阻值随128照度的增大而减小.129130(2)根据串联电阻的正比分压关系，E＝3 V，当照度降低至 1.0 lx时，1、2 131两端电压升至2 V，由图线甲知，此时光敏电阻阻值R P＝20 kΩ，U R P＝2 V，串联132电阻分压U R＝1 V，由UR PUR＝RPR＝2，得R＝RP2＝10 kΩ，故选定值电阻R1，电路原理133图如图乙所示.134135命题点三压力传感器的应用136137例3材料的电阻随压力的变化而变化的现象称为“压阻效应”，利用这种效138应可以测量压力大小.若图7甲为某压敏电阻在室温下的电阻—压力特性曲线，139其中R F，R0分别表示有、无压力时压敏电阻的阻值.为了测量压力F，需先测量压140敏电阻处于压力中的电阻值R F.请按要求完成下列实验.141142143图7144(1)设计一个可以测量处于压力中的该压敏电阻阻值的电路，在图乙的虚线框145中画出实验电路原理图(压敏电阻及所给压力已给出，待测压力大小约为1460.4×102 N～0.8×102 N，不考虑压力对电路其他部分的影响)，要求误差较小，147提供的器材如下：148A.压敏电阻，无压力时阻值R0＝6 000 Ω149B.滑动变阻器R，全电阻阻值约200 Ω150C.电流表A，量程2.5 mA，内阻约30 Ω151D.电压表V，量程3 V，内阻约3 kΩ152E.直流电源E，电动势3 V，内阻很小153F.开关S，导线若干154(2)正确接线后，将压敏电阻置于待测压力下，通过压敏电阻的电流是1.33 mA，155电压表的示数如图丙所示，则电压表的读数为________ V.156(3)此时压敏电阻的阻值为________ Ω；结合图甲可知待测压力的大小F＝157________ N.(计算结果均保留两位有效数字)158答案(1)见解析图(2)2.00 (3)1.5×10360159解析(1)根据题述对实验电路的要求，应该采用分压式接法、电流表内接的160电路，原理图如图所示.161162(2)根据电压表读数规则，电压表读数为2.00 V.163(3)由欧姆定律，此时压敏电阻的阻值为R F＝UI －R A≈1.5×103Ω，RRF＝4，由题164图甲可知，对应的待测压力F＝60 N.165变式2某些固体材料受到外力后除了产生形变，其电阻率也要发生变化，这166种由于外力的作用而使材料电阻率发生变化的现象称为“压阻效应”.现用如图1678所示的电路研究某长薄板电阻R x的压阻效应，已知R x的阻值变化范围为几欧到168几十欧，实验室中有下列器材：169170图8171A.电源E(电动势3 V，内阻约为1 Ω)172B.电流表A1(0～0.6 A，内阻r1＝5 Ω)173C.电流表A2(0～0.6 A，内阻r2≈1 Ω)174D.开关S，定值电阻R0＝5 Ω175(1)为了比较准确地测量电阻R x的阻值，请完成虚线框内电路图的设计.176(2)在电阻R x上加一个竖直向下的力F(设竖直向下为正方向)，闭合开关S，记177下电表读数，A1的读数为I1，A2的读数为I2，得R x＝________.(用字母表示)178(3)改变力的大小，得到不同的R x值，然后让力反向从下向上挤压电阻，并改179变力的大小，得到不同的R x值.最后绘成的图象如图9所示，除观察到电阻R x的180阻值随压力F的增大而均匀减小外，还可以得到的结论是181________________________.当F竖直向下时，可得F x与所受压力F的数值关系182是R x＝________.183184图9185答案(1)见解析图(2)I1r1I2－I1186(3)压力反向，阻值不变17－2F187解析(1)利用伏安法测量电阻阻值，但所给器材缺少电压表，可以用内阻已188知的电流表A1代替，另一个电流表A2测量电流.电路图如图所示.189190(2)电阻R x两端电压为U x＝I1r1，流经的电流为I x＝I2－I1，电阻R x＝I1r1I2－I1.191(3)由题图可知，图象是一次函数图线，即R x＝kF＋b，k＝ΔR xΔF＝－94.5＝－2，192b＝17，则有Rx ＝17－2F；由题图可知，由于图线对称，不管力F如何增加，R x193均线性减小. 194。
实验十一 传感器的简单使用

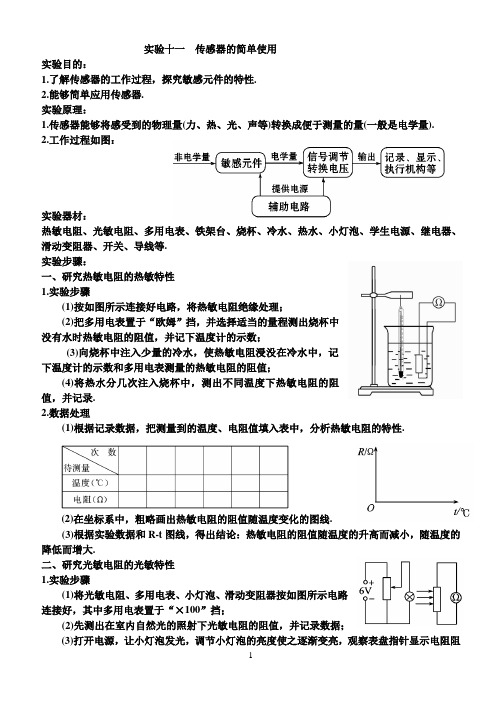

实验十一传感器的简单使用实验目的：1.了解传感器的工作过程，探究敏感元件的特性.2.能够简单应用传感器.实验原理：1.传感器能够将感受到的物理量(力、热、光、声等)转换成便于测量的量(一般是电学量).2.工作过程如图：实验器材：热敏电阻、光敏电阻、多用电表、铁架台、烧杯、冷水、热水、小灯泡、学生电源、继电器、滑动变阻器、开关、导线等.实验步骤：一、研究热敏电阻的热敏特性1.实验步骤(1)按如图所示连接好电路，将热敏电阻绝缘处理；(2)把多用电表置于“欧姆”挡，并选择适当的量程测出烧杯中没有水时热敏电阻的阻值，并记下温度计的示数；(3)向烧杯中注入少量的冷水，使热敏电阻浸没在冷水中，记下温度计的示数和多用电表测量的热敏电阻的阻值；(4)将热水分几次注入烧杯中，测出不同温度下热敏电阻的阻值，并记录.2.数据处理(1)根据记录数据，把测量到的温度、电阻值填入表中，分析热敏电阻的特性.(2)在坐标系中，粗略画出热敏电阻的阻值随温度变化的图线.(3)根据实验数据和R-t图线，得出结论：热敏电阻的阻值随温度的升高而减小，随温度的降低而增大.二、研究光敏电阻的光敏特性1.实验步骤(1)将光敏电阻、多用电表、小灯泡、滑动变阻器按如图所示电路连接好，其中多用电表置于“×100”挡；(2)先测出在室内自然光的照射下光敏电阻的阻值，并记录数据；(3)打开电源，让小灯泡发光，调节小灯泡的亮度使之逐渐变亮，观察表盘指针显示电阻阻值的情况，并记录；(4)用手掌(或黑纸)遮光时电阻值又是多少，并记录.2.数据处理：把记录的结果填入表中，根据记录数据分析光敏电阻的特性.结论：光敏电阻的阻值被光照射时发生变化，光照增强电阻变小，光照减弱电阻变大.注意事项：1.在做热敏实验时，加开水后要等一会儿再测其阻值，以使电阻温度与水的温度相同，并同时读出水温.2.光敏实验中，如果效果不明显，可将电阻部分电路放入带盖的纸盒中，并通过盖上小孔改变照射到光敏电阻上的光的强度.3.欧姆表每次换挡后都要重新调零.例1(2010·新课标全国卷)用对温度敏感的半导体材料制成的某热敏电阻R T，在给定温度范围内，其阻值随温度的变化是非线性的.某同学将R T和两个适当的固定电阻R1、R2连成图1虚线框内所示的电路，以使该电路的等效电阻R L的阻值随R T所处环境温度的变化近似为线性的，且具有合适的阻值范围.为了验证这个设计，他采用伏安法测量在不同温度下R L的阻值，测量电路如图1所示，图中的电压表内阻很大.R L的测量结果如表格所示.回答下列问题:(1)根据图1所示的电路，在图2所示的实物图上连线.(2)为了检验R L与温度t之间近似为线性关系，在坐标纸上作R L-t关系图线.(3)在某一温度下，电路中的电流表、电压表的示数如图3、4所示.电流表的读数为______，电压表的读数为______.此时等效电阻R L的阻值为______.热敏电阻所处环境的温度约为______.例2(2011·聊城模拟)如图所示，R1、R2为定值电阻，L为小灯泡，R3为光敏电阻，当照射光强度增大时A.电压表的示数增大B.R2中电流减小C.小灯泡的功率增大D.电路的路端电压增大当堂达标题：1.关于各种材料的电阻率，下列说法正确的是( )A.纯金属的电阻率较合金的电阻率小B.把一根长导线截成两段，每段的电阻率是原来的1/2C.任何材料的电阻率在任何条件下都不可能为零D.任何材料的电阻率都随温度的升高而增大2.如图所示的电路中,当半导体材料做成的热敏电阻浸泡到热水中时,电流表示数增大,则说明( )A.热敏电阻在温度越高时,电阻越大B.热敏电阻在温度越高时,电阻越小C.半导体材料温度升高时,导电性能变差D.半导体材料温度升高时,导电性能变好3.(2011·嘉兴模拟)一台臭氧发生器P的电阻为10 kΩ，当供电电压等于24 V时能正常工作，否则不产生臭氧.现要用这种臭氧发生器制成自动消毒装置，要求它在有光照时能产生臭氧，在黑暗时不产生臭氧，拟用一个光敏电阻R1对它进行控制，R1的阻值在有光照时为100 Ω、黑暗时为1 000 Ω、允许通过的最大电流为3 mA；电源E的电压为36 V、内阻不计；另有一个滑动变阻器R2，阻值为0 Ω～100 Ω、允许通过的最大电流为0.4 A；一个开关S和导线若干.臭氧发生器P和光敏电阻R1的符号如图所示.设计一个满足上述要求的电路图，图中各元件要标上字母代号，其中滑动变阻器两固定接线柱端分别标上字母A、B(电路图画在方框内).4.(2010·全国高考Ⅱ)如图所示，一热敏电阻R T放在控温容器M内； 为毫安表，量程6 mA，内阻为数十欧姆；E为直流电源，电动势约为3 V，内阻很小；R为电阻箱，最大阻值为999.9 Ω；S为开关.已知R T在95℃时的阻值为150 Ω，在20 ℃时的阻值约为550 Ω.现要求在降温过程中测量在95 ℃～20 ℃之间的多个温度下R T的阻值.(1)在图中画出连线，完成实验原理电路图.(2)完成下列实验步骤中的填空：a.依照实验原理电路图连线.b.调节控温容器M内的温度，使得R T的温度为95℃.c.把电阻箱调到适当的初值，以保证仪器安全.d.闭合开关，调节电阻箱，记录电流表的示数I0，并记录______.e.将R T的温度降为T1(20℃＜T1＜95℃)；调节电阻箱，使得电流表的读数______，记录______.f.温度为T1时热敏电阻的电阻值R T1=______.g.逐步降低T1的数值，直至20℃为止；在每一温度下重复步骤e、f.5.如图所示，由电源、小灯泡、电阻丝、开关组成的电路中，当闭合开关S后，小灯泡正常发光，若用酒精灯加热电阻丝时，发现小灯泡亮度变化是______，发生这一现象的主要原因是______ (填字母代号)A.小灯泡的电阻发生了变化B.小灯泡灯丝的电阻率随温度发生了变化C.电阻丝的电阻率随温度发生了变化D.电源的电压随温度发生了变化6.为了节能和环保,一些公共场所使用光控开关控制照明系统.光控开关可采用光敏电阻来控制,光敏电阻是阻值随着光的照度而发生变化的元件(照度可以反映光的强弱,光越强照度越大,照度单位为lx).某光敏电阻R P在不同照度下的阻值如表:(1)根据表中数据,请在图中的坐标系中描绘出阻值随照度变化的曲线,并说明阻值随照度变化的特点.(2)如图所示,当1、2两端所加电压上升至2 V时,控制开关自动启动照明系统,请利用下列器材设计一个简单电路.给1、2两端提供电压,要求当天色渐暗照度降低至1.0 (lx)时启动照明系统,在虚线框内完成电路原理图.(不考虑控制开关对所设计电路的影响)光敏电阻R P(符号阻值见上表)提供的器材如下:直流电源E(电动势3 V,内阻不计);定值电阻:R1=10 kΩ,R2=20 kΩ,R3=40 kΩ(限选其中之一并在图中标出)；开关S及导线若干.。

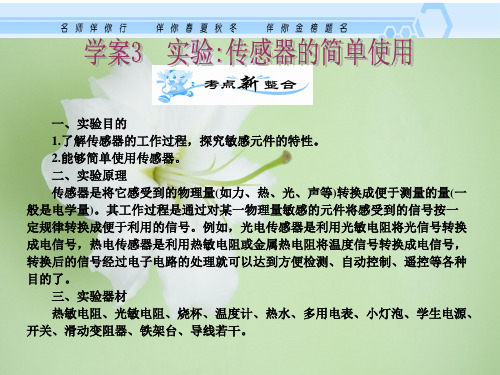

高考物理实验十一传感器的简单使用理论指导

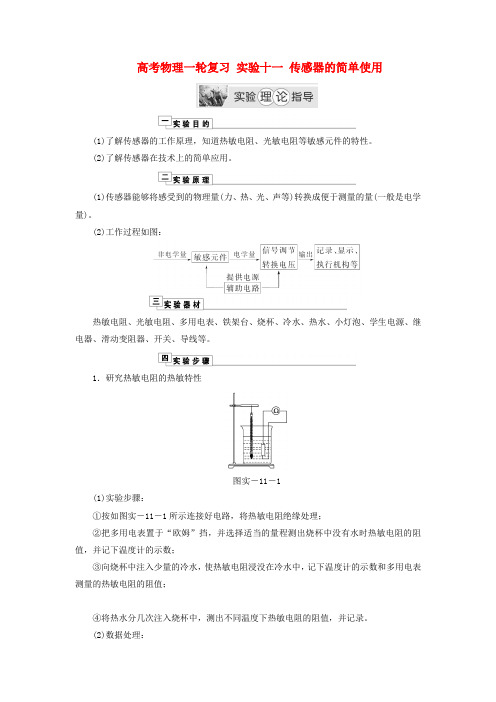

高考物理一轮复习实验十一传感器的简单使用(1)了解传感器的工作原理，知道热敏电阻、光敏电阻等敏感元件的特性。
(2)了解传感器在技术上的简单应用。
(1)传感器能够将感受到的物理量(力、热、光、声等)转换成便于测量的量(一般是电学量)。
(2)工作过程如图：热敏电阻、光敏电阻、多用电表、铁架台、烧杯、冷水、热水、小灯泡、学生电源、继电器、滑动变阻器、开关、导线等。
1．研究热敏电阻的热敏特性图实－11－1(1)实验步骤：①按如图实－11－1所示连接好电路，将热敏电阻绝缘处理；②把多用电表置于“欧姆”挡，并选择适当的量程测出烧杯中没有水时热敏电阻的阻值，并记下温度计的示数；③向烧杯中注入少量的冷水，使热敏电阻浸没在冷水中，记下温度计的示数和多用电表测量的热敏电阻的阻值；④将热水分几次注入烧杯中，测出不同温度下热敏电阻的阻值，并记录。
(2)数据处理：①根据记录数据，把测量到的温度、电阻值填入表中，分析热敏电阻的特性。
次数待测量温度(℃) 电阻(Ω)②在坐标系中，粗略画出热敏电阻的阻值随温度变化的图线。
③图实－11－2根据实验数据和R －t 图线，得出结论：热敏电阻的阻值随温度的升高而减小，随温度的降低而增大。
2．研究光敏电阻的光敏特性 (1)实验步骤：①将光敏电阻、多用电表、小灯泡、滑动变阻器按如图实－11－3所示电路连接好，其中多用电表置于“×100”挡；图实－11－3②先测出在室内自然光的照射下光敏电阻的阻值，并记录数据；③打开电源，让小灯泡发光，调节小灯泡的亮度使之逐渐变亮，观察表盘指针显示电阻阻值的情况，并记录；④用手掌(或黑纸)遮光时的电阻值又是多少，并记录。
(2)数据处理：把记录的结果填入表中，根据记录数据分析光敏电阻的特性。
光照强度 弱 中 强 无光照射阻值(Ω)结论：光敏电阻的阻值被光照射时发生变化，光照增强电阻变小，光照减弱电阻变大。
(1)在做热敏实验时，加开水后要等一会儿再测其阻值，以使电阻温度与水的温度相同，并同时读出水温。
高考物理 传感器的简单使用
(3)学习小组的同学根据甲同学的实验,建议他在测量较高温度下热敏 电阻的阻值时重新设计电路,更换器材。请你在如图所示的虚线框内完 成测量温度80 ℃时热敏电阻阻值的实验电路图。
考点突破
栏目索引
答案 (1)B (2)增大 (3)图见解析 解析 (1)因电路中热敏电阻两端的电压不大于3 V,所以电压表选用量程 0~3 V的V2,电路中的电流一般不大于0.6 A,则电流 表选用量程0~0.6 A的A2,则应选用B组器材; (2)热敏电阻的温度升高到80 ℃时,电流表、电压 表的示数几乎都不随滑动变阻器R2的阻值的变化 而改变,是由于热敏电阻的阻值远大于滑动变阻器
电压表V1:量程0~6 V,内阻rV=1.5 kΩ;
考点突破
栏目索引
电压表V2:量程0~3 V,内阻约为1 kΩ; 标准电阻:阻值R1=100 Ω;
滑动变阻器R2:阻值范围0~5 Ω;
电源E:电动势3 V,内阻不计; 开关及导线若干。 (1)甲同学利用如图所示的电路测量室温下热敏电阻的阻值。要使测量 效果最好,应选下列 (选填“A”“B”或“C”)组器材。
及滑动变阻器对电路电流的控制。
考点突破
栏目索引
变式1 热敏电阻常用于温度控制或过热保护装置中。如图为某种热
敏电阻和金属热电阻的阻值R随温度t变化的示意图。由图可知,这种热 敏电阻在温度上升时导电能力 (选填“增强”或“减弱”);相 (选填“敏
对金属热电阻而言,热敏电阻对温度变化的响应更 感”或“不敏感”)。
考点突破
栏目索引
答案 增强 敏感 解析 由R-t图像可知,热敏电阻的阻值在温度上升时减小,则其导电能 力增强。相对金属热电阻而言,热敏电阻在相同的温度变化情况下电阻 变化大,则热敏电阻对温度变化的响应更敏感。
高中物理选修3第3讲实验十一传感器的简单应用
【典例2】 利用光敏电阻制作的光传感 器,记录了传送带上工件的输送情况,如 图甲所示为某工厂成品包装车间的光 传感记录器,光传感器B能接收到发光 元件A发出的光，每当工件挡住A发出 的光时,光传感器就输出一个电信号,并 在屏幕上显示出电信号与时间的关系, 如图乙所示.若传送带始终匀速运动,每 两个工件间的距离为0.2 m,则下列说法 正确的是( ). A．传送带运动的速度是0.1 m/s B．传送带运动的速度是0.2 m/s C．该传送带每小时输送3 600个工件 D．该传送带每小时输送7 200个工件
返回目录
结束放映
◆ 01抓住四个要求◆
获取详细资料请浏览：
二、研究光 敏电阻的光 敏特性
板块导航
1.抓住四个要求 2.聚焦两个热点 3.随堂基础演练
返回目录
结束放映
◆ 01抓住四个要求◆
获取详细资料请浏览：
板块导航
1.抓住四个要求 2.聚焦两个热点 3.随堂基础演练
实验十一 传感器的简单应用
【实验目的】
1．认识热敏电阻、光敏电阻等传感器的特性． 2．了解传感器在技术上的简单应用．
【实验器材】
热敏电阻、光敏电阻、多用电表、铁架台、烧杯、冷水、热 水、小灯泡、学生电源、继电器、滑动变阻器、开关、导线 等．
板块导航
1.抓住四个要求 2.聚焦两个热点 3.随堂基础演练
第3讲 实验十一 传感器 的简单应用
聚焦 两个 热点
1.热点一 2.热点二
热敏电阻的原理及应用 光敏电阻的原理及应用
备选视频展台
板块导航
1.抓住四个要求 2.聚焦两个热点 3.随堂基础演练
显示/隐藏
返回目录
随堂 基础演练
传感器的简单使用PPT课件
开普勒行星运动规律
开普勒第一定律：
所有行星绕太阳的轨道都是 椭圆，太阳处在椭圆的一个焦 点上。
太阳
●
焦点
焦点
开普勒行星运动规律
开普勒第二定律：
对任意一个行星来说，它与太阳 的连线在相等的时间内扫过相等的面 积。
近处速 度快
远处速 度慢
开普勒第三定律：
所有行星的椭圆轨道的半 长轴的三次方跟它的公转周期 的二次方的比值都相等。
• 教学难点 • 对开普勒行星运动定律的理解和应用，通过本节的学习
可以澄清人们对天体运动神秘、模糊的认识．
• 教学方法 • 探究、讲授、讨论、练习 • 教具准备 • 挂图、多媒体课件
太阳系
古人对天体运动有 哪些看法？
科学的足迹
1、地心说
代表人物：托勒密
观点： 地球是宇宙的中心， 是静止不动的，太阳、月 亮以及其他行星都绕地球 运动。
开普勒行星运动三定律
[探究1] 行星运动绕太阳运动的轨道是
什么形状？
圆？
地球
年份 春分 夏至 秋分 冬至 2004 3/20 6/21 9/23 12/21 2005 3/20 6/21 9/23 12/21 2006 3/21 6/21 9/23 12/21
2018年高考物理复习11-3
第 7页
高考调研 ·高三总复习·物理
三、考点鸟瞰
考点鸟瞰 考点一：热敏电阻的特性与应用 考点二：光敏电阻的特性与应用 考点三：传感器实验拓展 高考热度 ★★★★ ★★★★ ★★★★★
第 8页
高考调研 ·高三总复习·物理
考 点 讲 练
第 9页
高考调研 ·高三总复习·物理
考点一
热敏电阻的特性与应用
照度(lx) 电阻(kΩ ) 0.2 75 0.4 40 0.6 28 0.8 23 1.0 20 1.2 18
第25页
高考调研 ·高三总复习·物理
(1)根据表中数据，请在给定的坐标系中(如图甲)描绘出阻值 随照度变化的曲线，并说明阻值随照度变化的特点． (2)如图乙所示，当 1、2 两端所加电压上升至 2 V 时，控制 开关自动启动照明系统．请利用下列器材设计一个简单电路，给 1、2 两端提供电压，要求当天色渐暗照度降低至 1.0 lx 时启动照 明系统，在虚线框内完成电路原理图． (不考虑控制开关对所设 计电路的影响)
(3)电流表读数：I＝115 mA，电压表读数：U＝5.00 V. U 5.00 RL＝ ＝ Ω≈43.5 Ω，对照图乙找出相应温度约 I 115×10－3 为 64.0 ℃.
第24页
高考调研 ·高三总复习·物理
考点二
光敏电阻的特性与应用
为了节能和环保， 一些公共场所使用光控开关控制照明 系统．光控开关可采用光敏电阻来控制，光敏电阻是阻值随着光 的照度而发生变化的元件 (照度可以反映光的强弱，光越强照度 越大，照度单位为 lx)．某光敏电阻 RP 在不同照度下的阻值如下 表：
(2)实验的主要步骤： ①正确连接电路，在保温容器中注入适量冷水，接通电源， 调节并记录电源输出的电流值； ②在保温容器中添加少量热水，待温度稳定后，闭合开关， ________，________，断开开关； ③重复第②步操作若干次，测得多组数据．
课件6：实验十一 传感器的简单使用
【思路点拨】托盘的移动带动 P1 移动，使 P1、P2 间
出现电势差，电势差的大小反映了托盘向下移动距离的大小， 由于 R 为均匀的滑线电阻)由力的平衡知识可得：m0g＝kx1， 解得：x1＝mk0g. (2)放上重物重新平衡后，m0g＋mg＝kx2. 解得：x2＝（m＋km0）g. (3)由闭合电路欧姆定律可知 E＝IR，
①热敏电阻温度降低，其他条件不变 ②热敏电阻温度升高， 其他条件不变 ③光照减弱，其他条件不变 ④光照增强， 其他条件不变 A.①③ B.①④ C.②③ D.②④
【解析】热敏电阻温度降低，其他条件不变时，热敏电阻 阻值减小，总电阻减小，总电流变大，则热敏电阻及光敏电阻 所在的并联支路电压减小，光敏电阻上的电流减小，则热敏电 阻及电阻 R3 上的电流变大，则电压表的读数变大，故①正确， ②错误；若光照减弱，则光敏电阻的阻值增大，总电阻变大， 总电流减小，则热敏电阻及光敏电阻所在的并联支路电压增大， 则 R3 上的分压变大，电压表示数变大，选项③正确，④错误. 故选 A.
(1)托盘上未放物体时，在托盘自身重力作用下，P1 离 A 的 距离 x1；
(2)托盘上放有质量为 m 的物体时，P1 离 A 的距离 x2； (3)在托盘上未放物体时通常先校准零点，其方法是：调节 P2，使 P2 离 A 的距离也为 x1，从而使 P1、P2 间的电压为零.校准 零点后，将物体 m 放在托盘上，试推导出物体质量 m 与 P1、P2 间的电压 U 之间的函数关系式.
A.①和③ B.①和④ C.②和③ D.②和④
【解析】电容式速度传感器原理图，其中上板为固定极
板，下板为待测物体，由 Q＝CU、C＝4πεSkd与 E＝Ud 得：E ＝4πεkSQ，正比于 Q，则②正确；Q 随时间 t 的变化关系为 Q ＝t＋b a，又由于 Q 与 d 成反比.所以 d 与 t 成线性关系.故③正
