信号发生器能够输出和测量4-20mA信号
4-20ma信号发生器电路
4-20ma信号发生器电路制作要求：以精度0.5级为例,二线制4～20mA模拟恒环路信号发生器执行标准：GB/T13850－1998；(1)基准要稳,４mA是对应的输入零位基准，基准不稳，谈何精度线性度，冷开机３分锺内４mA的零位漂移变化不超过4.000mA0.5%以内;(即3.98-4.02mA),负载250Ω上的压降为0.995-1.005V，国外IC心片多用昂贵的能隙基准，温漂系数每度变化10ppm；(2)内电路总计消耗电流<4mA,加整定后等于4.000mA,而且有源整流滤波放大恒流电路不因原边输入变化而消耗电流也随之变化，国外IC心片采用恒流供电；(3)当工作电压24.000V时,满量程20.000mA时,满量程20.000mA的读数不会因负载0-700Ω变化而变化;变化不超过20.000mA0.5%以内；(4)当满量程20.000mA时,负载250Ω时,满量程20.000mA的读数不会因工作电压15.000V-30.000V变化而变化;变化不超过20.000mA0.5%以内；(5)当原边过载时，输出电流不超过25.000mA+10%以内，否则PLC/DCS内供变送器用的24V工作电源和A/D输入箝位电路因功耗过大而损坏，另外变送器内的射随输出亦因功耗过大而损坏，无A/D输入箝位电路的更遭殃；(6)当工作电压24V接反时不得损坏变送器,必须有极性保护；(7)当两线之间因感应雷及感应浪涌电压超过24V时要箝位,不得损坏变送器；一般在两线之间并联1-2只TVS瞬态保护二极管 1.5KE可抑制每20秒间隔一次的20毫秒脉宽的正反脉冲的冲击,瞬态承受冲击功率1.5KW-3KW；(8)产品标示的线性度0.5％是绝对误差还是相对误差,可以按以下方法来辨别方可一目了然:符合下述指标是真的线性度0.5％.原边输入为零时输出４mＡ正负0.5%(3.98-4.02mA),负载250Ω上的压降为0.995-1.005V原边输入10％时输出5.6mＡ正负0.5%(5.572-5.628mA)负载250欧姆上的压降为1.393-1.407V原边输入25％时输出8mＡ正负0.5%(7.96-8.04mA)负载250Ω上的压降为1.990-2.010V原边输入50％时输出12mＡ正负0.5%(11.94-12.06mA)负载250Ω上的压降为2.985-3.015V原边输入75％时输出16mＡ正负0.5%(15.92-16.08mA)负载250Ω上的压降为3.980-4.020V原边输入100％时输出20mＡ正负0.5%(19.90-20.10mA)负载250Ω上的压降为4.975-5.025V(9)原边输入过载时必须限流:原边输入过载大于125%时输出过流限制25mＡ+10%(25.00-27.50mA)负载250Ω上的压降为6.250-6.875V；(10)感应浪涌电压超过24V时有无箝位的辨别:在两线输出端口并一个交流50V 指针式表头,用交流30-35V接两根线去瞬间碰一下两线输出端口,看有无箝位,箝位多少伏可一目了然啦；(11)有无极性保护的辨别:用指针式万用表Ω乘10K档正反测量两线输出端口,总有一次Ω阻值无限大,就有极性保护；(12)有无极输出电流长时间短路保护：原边输入100％时或过载大于125%-200%时，将负载250Ω短路，测量短路保护限制是否在25mＡ+10%；(13)工业级别和民用商用级别的辨别:工业级别工作温度范围是-25度到＋７０度，温漂系数是每度变化１００ppm,即温度每度变化１度,精度变化为万分之一；民用商用级别工作温度范围是０度（或-10度）到＋７０度（或+50度）,温漂系数是每度变化25０ppm,即温度每度变化１度,精度变化为万分之二点五。
4到20mA模拟恒流环路信号发生器制作
4到20mA模拟恒流环路信号发生器制作一。
DH4-20的原理与测试：①静态零电平4mA调节范围测试条件：VCC=24V UIN=0V（静态）步骤：改变RP1使UIN=0V，改变RP2观察IOUT的最大值和最小值。
IOUT实测值（mA）RP2↓最小值3mA±0.3mA 2.790RP2↑最大值5mA±0.3mA 4.838②UIN-IOUT线性测试测试条件：VCC=24V RL=700Ω步骤：1.将RP1调至UIN=0V2将RP2调至IOUT=4.000mA3.改变RP1从0～5V的UIN电位UIN（V）IOUT（mA）实测值（mA）0 4.000 4.0021.2508.0007.9972.50012.000 11.9983.75016.000 16.0035.000 20.000 20.008③RL-VCC最大负载电阻与工作电压之间的关系测试条件：在上述②的测试条件UIN=5V，IOUT=20mA恒定状态下步骤：改变以下RL与VCC的对应关系，观察IOUT=20mA恒定状态RL（KΩ）VCC（V）实测值（mA）0 1020.0030.11220.0030.21420.0050.31620.0050.41820.0050.52020.0050.62220.0050.72420.0050.82620.0100.92820.0101.03020.0101.13220.010④满值20mA的恒流测试测试条件：VCC=24V IOUT=20.000mA步骤：在上述条件下，改变RL从0～0.7KΩ，观察满值20的恒定状态RL（KΩ）IOUT实测值（mA）0 20.0210.120.0200.220.0190.320.0170.420.0160.520.0150.620.0140.720.013二。
二线制4～20mA模拟恒流环路信号发生器制作三。
二线制4～20mA模拟恒流环路信号发生器制作指标要求以精度0.5级为例,二线制4～20mA模拟恒环路信号发生器执行标准：GB/T13850－1998；(1)基准要稳,４mA是对应的输入零位基准，基准不稳，谈何精度线性度，冷开机３分锺内４mA 的零位漂移变化不超过4.000mA0.5%以内;(即3.98-4.02mA),负载250Ω上的压降为0.995-1.005V，国外IC心片多用昂贵的能隙基准，温漂系数每度变化10ppm；(2)内电路总计消耗电流<4mA,加整定后等于4.000mA,而且有源整流滤波放大恒流电路不因原边输入变化而消耗电流也随之变化，国外IC心片采用恒流供电；(3)当工作电压24.000V时,满量程20.000mA时,满量程20.000mA的读数不会因负载0-700Ω变化而变化;变化不超过20.000mA0.5%以内；(4)当满量程20.000mA时,负载250Ω时,满量程20.000mA的读数不会因工作电压15.000V-30.000V变化而变化;变化不超过20.000mA0.5%以内；(5)当原边过载时，输出电流不超过25.000mA+10%以内，否则PLC/DCS内供变送器用的24V工作电源和A/D输入箝位电路因功耗过大而损坏，另外变送器内的射随输出亦因功耗过大而损坏，无A/D输入箝位电路的更遭殃；(6)当工作电压24V接反时不得损坏变送器,必须有极性保护;(7)当两线之间因感应雷及感应浪涌电压超过24V时要箝位,不得损坏变送器；一般在两线之间并联1-2只TVS瞬态保护二极管 1.5KE可抑制每20秒间隔一次的20毫秒脉宽的正反脉冲的冲击,瞬态承受冲击功率1.5KW-3KW;(8)产品标示的线性度0.5％是绝对误差还是相对误差,可以按以下方法来辨别方可一目了然:符合下述指标是真的线性度0.5％.原边输入为零时输出４mＡ正负0.5%(3.98-4.02mA),负载250Ω上的压降为0.995-1.005V原边输入10％时输出5.6mＡ正负0.5%(5.572-5.628mA)负载250欧姆上的压降为1.393-1.407V原边输入25％时输出8mＡ正负0.5%(7.96-8.04mA)负载250Ω上的压降为1.990-2.010V原边输入50％时输出12mＡ正负0.5%(11.94-12.06mA)负载250Ω上的压降为2.985-3.015V原边输入75％时输出16mＡ正负0.5%(15.92-16.08mA)负载250Ω上的压降为3.980-4.020V原边输100％时输出20mＡ正负0.5%(19.90-20.10mA)负载250Ω上的压降为4.975-5.025V(9)原边输入过载时必须限流:原边输入过载大于125%时输出过流限制25mＡ+10%(25.00-27.50mA)负载250Ω上的压降为6.250-6.875V；(10)感应浪涌电压超过24V时有无箝位的辨别:在两线输出端口并一个交流50V指针式表头,用交流30-35V接两根线去瞬间碰一下两线输出端口,看有无箝位,箝位多少伏可一目了然啦;(11)有无极性保护的辨别:用指针式万用表Ω乘10K档正反测量两线输出端口,总有一次Ω阻值无限大,就有极性保护；(12)有无极输出电流长时间短路保护：原边输入100％时或过载大于125%-200%时，将负载250Ω短路，测量短路保护限制是否在25mＡ+10%；(13)工业级别和民用商用级别的辨别:工业级别工作温度范围是-25度到＋７０度，温漂系数是每度变化１００ppm,即温度每度变化１度,精度变化为万分之一；民用商用级别工作温度范围是０度（或-10度）到＋７０度（或+50度）,温漂系数是每度变化25０ppm,即温度每度变化１度,精度变化为万分之二点五；DH4～20mA模拟串口模块及其变送器电路设计中国科学院半导体所方舟公司李德辉摘要：二线制4～20mA模拟串口环路作为电流遥测技术标准，以其众多优点得到广泛应用，本文介绍的DH4～20型DH4～20mA模拟串口模块与无源交流隔离传感器的组合，不但解决了交流电流电压信号的二线制4～20mA环路遥测问题，而且成本低，性价比高。
单片机直流4～20mA电流信号发生器
辽宁工业大学单片机及接口技术课程设计（论文）题目：直流4～20mA电流信号发生器院（系）：电子与信息工程学院专业班级：通信091班学号： 090405031学生姓名：张晓妲指导教师：李宁教师职称：讲师起止时间：2012.07.05—2012.07.13课程设计（论文）任务及评语目录第1章设计方案论证 (1)1.1设计的应用意义 (1)1.2 设计方案选择 (1)1.3总体设计方案框图及分析 (2)第2章硬件电路设计 (3)2.1电源电路设计 (3)2.2时钟复位电路设计 (3)2.3 8051单片机设计与D/A接口电路设计 (4)2.4 偏移电路设计 (5)2.5 放大电路电路设计 (5)2．6按键、显示电路设计 (6)第3章程序设计 (8)3.1程序流程图 (8)3.2源程序清单 (8)第4章设计总结 (11)参考文献 (12)附录1 (13)附录2 (14)第1章设计方案论证1.1设计的应用意义信号发生器在科技领域和生产实践中有着非常广泛的应用。
单片机的信号发生器抗干扰性强、功耗低、成本低、易实现，具有很高的使用价值。
随着大规模集成电路的迅速发展，多功能信号发生器已被制作成专用集成电路。
发生器作为一种常用的信号源，是现代测试领域内应用最为广泛的通用仪器之一。
在研制、生产、测试和维修各种电子元件、部件以及整机测试时，都要有信号源，由它产生不同频率不同波形的电压、电流信号并加到被测器件或设备上，用其他仪器观察、测量被测仪器的输出响应，以分析确定它们的性能参数。
信号发生器是电子测量领域中最基本、应用最广泛的一类电子仪器，因而广泛应于通信、雷达、导航、宇航等领域。
在MCS-51单片机的应用过程中，经常需要设计可调直流电流信号。
而在单片机控制应用中对实时性和计算精度的要求非常高，因此，非常有必要研究有效的可调方法。
1.2设计方案选择信号发生器的设计任务就是产生三路信号，并且提供和主机通讯的软硬件接口。
美控U-S1-MKCN4信号发生器使用说明书
信号发生器使用说明书杭州美控自动化技术有限公司U-S1-MKCN 4第4版杭州美控自动化技术有限公司前言感谢您购买我公司产品。
本手册是关于产品的功能、操作方法和故障处理方法等的说明书。
在操作之前请仔细阅读本手册，正确使用产品。
在您阅读完后，请妥善保管在便于随时取阅的地方，以便操作时参照。
注意本手册内容随仪表的性能及功能提升而改变，恕不提前通知。
本手册内容我们力求正确无误，如果您有任何疑问或发现任何错误，请与我们联系。
版本U-S1-M K CN4第四版2019年6月确认包装内容仪表提供以下标准附件，请确认附件是否齐全并完好无损。
序号物品名称数量备注1信号发生器12测试引线3一红一黑一黄3使用说明书14合格证15USB线16便携包1目录第一章概括 (1)1.1简介 (1)1.2主要功能 (1)1.3技术指标 (2)1.4规格 (3)第二章各部分名称及功能 (4)2.1接线端子 (5)2.2按键 (6)2.3液晶屏显示 (7)第三章信号输出 (8)3.1电压、有源电流输出 (8)3.24-20mA输出 (8)3.3热电偶输出 (9)3.4无源电流输出 (9)3.5电压、电流信号按显示量程输出或测量(免去量程换算) (10)第四章信号测量 (12)4.1电压、有源电流测量 (12)4.2无源电流测量 (13)4.3热电偶测量 (14)4.4调节阀门 (15)第五章可编程输出 (16)5.1分割输出功能(n/m) (16)5.2线性输出功能 (16)5.3自动步进功能 (18)第六章故障排除及仪表维护 (19)6.1故障排除 (19)6.2仪表维护 (20)第一章概括第一章概括1.1简介本信号发生器具有多种信号的测量和输出功能，包括电压、电流、热电偶信号，采用高清LCD液晶屏和功能分明的硅胶按键，显示清晰，操作简单，且具有待机时间长，精度高和可编程输出功能。
广泛应用于实验室、工业现场PLC与过程仪表、电动阀门等的调试。

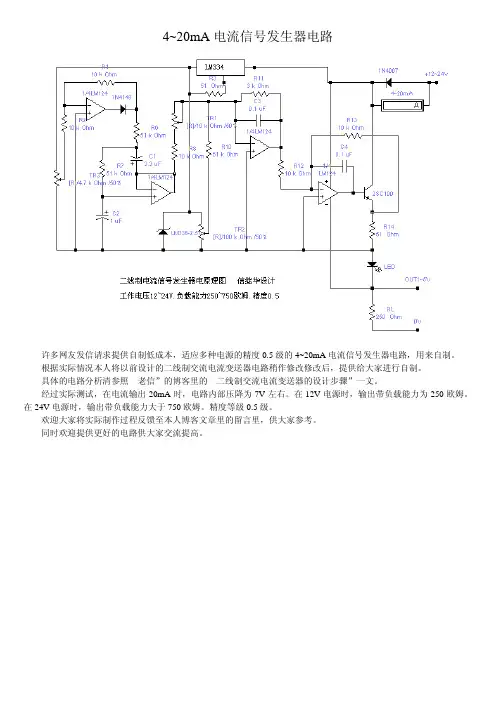

4到20mA电流信号发生器电路
4~20mA电流信号发生器电路
许多网友发信请求提供自制低成本，适应多种电源的精度0.5级的4~20mA电流信号发生器电路，用来自制。
根据实际情况本人将以前设计的二线制交流电流变送器电路稍作修改修改后，提供给大家进行自制。
具体的电路分析清参照“老信”的博客里的“二线制交流电流变送器的设计步骤”一文。
经过实际测试，在电流输出20mA时，电路内部压降为7V左右。
在12V电源时，输出带负载能力为250欧姆。
在24V电源时，输出带负载能力大于750欧姆。
精度等级0.5级。
欢迎大家将实际制作过程反馈至本人博客文章里的留言里，供大家参考。
同时欢迎提供更好的电路供大家交流提高。
24、让你知道为什么标准信号是4~20mA
让你知道为什么标准信号是4~20mA概述4~20mA.DC(1~5V.DC)信号制是国际电工委员会(IEC)过程控制系统用模拟信号标准。
我国从DDZ-Ⅲ型电动仪表开始采用这一国际标准信号制，仪表传输信号采用4~20mA.DC，联络信号采用1~5V.DC，即采用电流传输、电压接收的信号系统。
那么为什么标准信号要定为4~20mA 呢？今天，小编就来和大家讲讲其中的原因。
一．远传信号用电流源优于电压源的原因因为现场与控制室之间的距离较远，连接电线的电阻较大时，如果用电压源信号远传，由于电线电阻与接收仪表输入电阻的分压，将产生较大的误差，而用恒电流源信号作为远传，只要传送回路不出现分支，回路中的电流就不会随电线长短而改变，从而保证了传送的精度。
二．信号最大电流选择20mA的原因最大电流20mA的选择是基于安全、实用、功耗、成本的考虑。
安全火花仪表只能采用低电压、低电流，20mA的电流通断引起的火花能量不足以引燃瓦斯，非常安全；综合考虑生产现场仪表之间的连接距离，所带负载等因素；还有就是功耗及成本问题，对电子元件的要求,，供电功率的要求等因素。
三．信号起点电流选择4mA的原因4~20mA变送器两线制的居多，两线制即电源、负载串联在一起，有一公共点，而现场变送器与控制室仪表之间的信号联络及供电仅用两根电线。
为什么起点信号不是0mA?这是基于两点： 1．变送器电路没有静态工作电流将无法工作，信号起点电流4mA.DC就是变送器的静态工作电流。
2．同时仪表电气零点为4mA.DC，不与机械零点重合，这种“活零点”有利于识别断电和断线等故障。
信号发生器能够输出和测量4-20mA信号四．电流信号（4~20mA信号）的优点1.电流信号适合远距离传输，因为电流信号不受导线电阻的影响，而电压信号在导线本身具有电阻的情况下会分压，导致测量不精准。
一般4~20mA最远传送距离控制在100m以内，再远则建议使用数字信号（485通讯）2.电流信号一般采用两线制，电压信号一般采用三线制，相比之下，两线制比三线制节省材料，降低成本。
自制带电流指示的4~20mA电流信号发生器
自制带电流指示的4~20mA电流信号发生器
调试现场取得电流信号的方法有很多，如由24V或10V电源串接限流电阻来取得，但毕竟有不便之处，如果有一款便携式可调并带电流值指示的电流发生器，则能生色不少。
网购了91C4型30mA指针式表头，和WS-1型300Ω0.5W可调电位器，找出一只51Ω普通电阻，准备了9V电源和电池插座，去超市选了一款肥皂盒，测试引线采用现成的万用表表笔。
东西齐了，开始动手制作。
因功耗小，LM317无须加散热片。
试验效果不错。
电流信号输入端负载电阻为250Ω或小于此值时，最好。
若负载电阻偏大，为保证最大电流输出能力，建议提高供电电压，如采用12V或24V供电电源（9V电池两节串联也是好方法）。
特点：
1、电路元件小，制作简单；
2、袖珍型，便于携带；
3、有电流指示，调整方便。
4、不用时无能量消耗，电池使用寿命长；
5、尚有功能扩展余地，暂时保密。
使用方法：
1、先将测试线短接，调电位器旋钮，观察电流表指示，应在4-20mA以内变化，此为检测仪测试；
2、将测试线接入电流信号输入端，调节旋钮，送出调试设备所需电流信号。
1步骤可略，直接进入2步骤。
用途：
1、用于测验仪表或变频器等电器设备的的相关信号输入电路的好坏；
2、用于安装或维修设备的调试。
为什么变送器信号是4到20毫安
为什么变送器信号是4到20毫安工业上普遍需要测量各类非电物理量，例如温度、压力、速度、角度等，都需要转换成模拟量电信号才能传输到几百米外的控制室或显示设备上。
这种将物理量转换成电信号的设备称为变送器。
工业上最广泛采用的是用4~20mA电流来传输模拟量。
采用电流信号的原因是不容易受干扰。
并且电流源内阻无穷大，导线电阻串联在回路中不影响精度，在普通双绞线上可以传输数百米。
上限取20mA是因为防爆的要求：20mA的电流通断引起的火花能量不足以引燃瓦斯。
下限没有取0mA的原因是为了能检测断线：正常工作时不会低于4mA，当传输线因故障断路，环路电流降为0。
常取2mA作为断线报警值。
1.电流型变送器将物理量转换成4~20mA电流输出，必然要有外电源为其供电。
最典型的是变送器需要两根电源线，加上两根电流输出线，总共要接4根线，称之为四线制变送器。
当然，电流输出可以与电源公用一根线（公用VCC或者GND），可节省一根线，称之为三线制变送器。
其实大家可能注意到，4-20mA电流本身就可以为变送器供电，如图1C所示。
变送器在电路中相当于一个特殊的负载，特殊之处在于变送器的耗电电流在4~20mA之间根据传感器输出而变化。
显示仪表只需要串在电路中即可。
这种变送器只需外接2根线，因而被称为两线制变送器。
工业电流环标准下限为4mA，因此只要在量程范围内，变送器至少有4mA 供电。
这使得两线制传感器的设计成为可能。
在工业应用中，测量点一般在现场，而显示设备或者控制设备一般都在控制室或控制柜上。
两者之间距离可能数十至数百米。
按一百米距离计算，省去2根导线意味着成本降低近百元！因此在应用中两线制传感器必然是首选。
2.两线制变送器的结构与原理两线制变送器的原理是利用了4~20mA信号为自身提供电能。
如果变送器自身耗电大于4mA，那么将不可能输出下限4mA值。
因此一般要求两线制变送器自身耗电（包括传感器在内的全部电路）不大于3.5mA。
4-20ma信号发生器电路图111
4-20ma信号发生器电路图发布: 2011-8-19 | 作者: —— | 来源:zhouhaiyuang| 查看: 718次| 用户关注：下面是[4-20ma信号发生器电路图]的电路图4-20ma信号发生器电路制作要求：以精度0.5级为例,二线制4～20mA模拟恒环路信号发生器执行标准：GB/T13850－1998；(1)基准要稳,４mA是对应的输入零位基准，基准不稳，谈何精度线性度，冷开机３分锺内４mA的零位漂移变化不超过4.000mA0.5%以内;(即3.98-4.02mA),负载250Ω上的压降为0.995-1.005V，国外IC心片多用昂贵的能隙基准，温漂系数每度变化10ppm；(2)内电路总计消耗电流<4下面是[4-20ma信号发生器电路图]的电路图4-20ma信号发生器电路制作要求：以精度0.5级为例,二线制4～20mA模拟恒环路信号发生器执行标准：GB/T13850－1998；(1)基准要稳,４mA是对应的输入零位基准，基准不稳，谈何精度线性度，冷开机３分锺内４mA的零位漂移变化不超过4.000mA0.5%以内;(即3.98-4.02mA),负载250Ω上的压降为0.995-1.005V，国外IC心片多用昂贵的能隙基准，温漂系数每度变化10ppm；(2)内电路总计消耗电流<4mA,加整定后等于4.000mA,而且有源整流滤波放大恒流电路不因原边输入变化而消耗电流也随之变化，国外IC心片采用恒流供电；(3)当工作电压24.000V时,满量程20.000mA时,满量程20.000mA的读数不会因负载0-700Ω变化而变化;变化不超过20.000mA0.5%以内；(4)当满量程20.000mA时,负载250Ω时,满量程20.000mA的读数不会因工作电压15.000V-30.000V变化而变化;变化不超过20.000mA0.5%以内；(5)当原边过载时，输出电流不超过25.000mA+10%以内，否则PLC/DCS内供变送器用的24V工作电源和A/D输入箝位电路因功耗过大而损坏，另外变送器内的射随输出亦因功耗过大而损坏，无A/D输入箝位电路的更遭殃；(6)当工作电压24V接反时不得损坏变送器,必须有极性保护；(7)当两线之间因感应雷及感应浪涌电压超过24V时要箝位,不得损坏变送器；一般在两线之间并联1-2只TVS瞬态保护二极管 1.5KE可抑制每20秒间隔一次的20毫秒脉宽的正反脉冲的冲击,瞬态承受冲击功率1.5KW-3KW；(8)产品标示的线性度0.5％是绝对误差还是相对误差,可以按以下方法来辨别方可一目了然:符合下述指标是真的线性度0.5％.原边输入为零时输出４mＡ正负0.5%(3.98-4.02mA),负载250Ω上的压降为0.995-1.005V原边输入10％时输出5.6mＡ正负0.5%(5.572-5.628mA)负载250欧姆上的压降为1.393-1.407V原边输入25％时输出8mＡ正负0.5%(7.96-8.04mA)负载250Ω上的压降为1.990-2.010V原边输入50％时输出12mＡ正负0.5%(11.94-12.06mA)负载250Ω上的压降为2.985-3.015V原边输入75％时输出16mＡ正负0.5%(15.92-16.08mA)负载250Ω上的压降为3.980-4.020V原边输入100％时输出20mＡ正负0.5%(19.90-20.10mA)负载250Ω上的压降为4.975-5.025V(9)原边输入过载时必须限流:原边输入过载大于125%时输出过流限制25mＡ+10%(25.00-27.50mA)负载250Ω上的压降为6.250-6.875V；(10)感应浪涌电压超过24V时有无箝位的辨别:在两线输出端口并一个交流50V指针式表头,用交流30-35V接两根线去瞬间碰一下两线输出端口,看有无箝位,箝位多少伏可一目了然啦；(11)有无极性保护的辨别:用指针式万用表Ω乘10K档正反测量两线输出端口,总有一次Ω阻值无限大,就有极性保护；(12)有无极输出电流长时间短路保护：原边输入100％时或过载大于125%-200%时，将负载250Ω短路，测量短路保护限制是否在25mＡ+10%；(13)工业级别和民用商用级别的辨别:工业级别工作温度范围是-25度到＋７０度，温漂系数是每度变化１００ppm,即温度每度变化１度,精度变化为万分之一；民用商用级别工作温度范围是０度（或-10度）到＋７０度（或+50度）,温漂系数是每度变化25０ppm,即温度每度变化１度,精度变化为万分之二点五。
4至20mA信号发生器
辽宁工业大学单片机及接口技术课程设计（论文）题目：直流4～20mA电流信号发生器院（系）：电子与信息工程学院专业班级：学号：学生姓名：指导教师：教师职称：讲师起止时间：2012.7.5—2012.7.13课程设计（论文）任务及评语目录第1章设计方案论证 (1)1.1设计的应用意义 (1)1.2设计方案选择 (1)1.3总体设计方案框图及分析 (2)控制模块： (2)显示电路模块： (2)压控恒流模块： (3)第2章硬件电路设计 (4)2.1单元电路设计与原理分析 (4)显示部分 (5)稳压电源部分 (7)第3章程序设计 (9)3.1主程序流程图，如图3.1所示。
(9)3.2 源程序清单 (9)第4章设计总结 (12)参考文献 (13)附录1： (14)附录2： (16)第1章设计方案论证1.1设计的应用意义随着电子技术的发展、数字电路应用领域的扩展，在电子工程、通信工程、自动控制、遥测控制、测量仪器、仪表和计算机等技术领域，经常需要用到各种各样的信号发生器。
信号发生器是科研、教学试验及各种电子测量技术中很重要的一种信号源。
在科学研究或在工厂的电子产品上有着广泛的应用。
当今社会，数控恒压技术已经比较成熟，但是恒流方面特别是数控恒流的技术才刚刚起步且有待发展，高性能的数控恒流器件的开发和应用存在巨大的发展空间。
本文正是应社会发展的需求，研制出一种基于单片机的高性能的数控直流恒流源。
本信号发生系统输出电流稳定，输出电流可在0～20mA范围内任意设定，不随负载和环境温度的变化，并具有较高的精度，因而可实际应用于需要高稳定度小功率的信号源的领域。
1.2设计方案选择根据题目要求与提示，系统设计可划分为稳压电源、控制器、压控恒流源、显示模块四部分。
压控恒流源是本系统的功率模块部分，主要起电流输出调整的作用。
稳压电源主要是为压控电流源提供主电源以及为控制器提供辅助工作电源。
采用51系列单片机作为整机的控制单元，通过改变输入数字量来改变输出电流值。
