数控原理与系统试题(1)
机床数控原理与系统试题
机床数控原理与系统试题
1. 描述数控机床的分类和应用领域。
2. 什么是数控机床的坐标系？并解释绝对坐标和相对坐标的概念。
3. 请解释数控机床的插补运动方式及其原理。
4. 简要解释数控机床的加工路径规划。
5. 数控机床的伺服系统是什么？它的作用是什么？
6. 解释数控机床的工件坐标系和机床坐标系之间的转换关系。
7. 什么是数控机床的刀具补偿？它如何实现？
8. 描述数控机床的自动换刀系统的工作原理。
9. 解释数控机床的程序控制方式。
10. 数控机床的进给系统是什么？它的作用是什么？
11. 请简要解释数控机床的通信系统及其作用。
12. 描述数控机床的自动测量功能及应用。
13. 什么是数控机床的零件坐标系？并解释绝对坐标和相对坐
标的概念。
14. 解释数控机床的角度插补运动方式及其原理。
15. 简要解释数控机床的自主切换系统的工作原理。
16. 描述数控机床的宏指令编程及其应用领域。
17. 请解释数控机床的直线插补运动方式及其原理。
18. 数控机床的伺服系统是什么？它的作用是什么？
19. 解释数控机床的工件坐标系和机床坐标系之间的转换关系。
20. 什么是数控机床的刀具补偿？它如何实现？。
2016年数控复习题(学生版)
2016年数控原理与系统复习题一、选择题(从下列各题三个备选答案中选出一个或两个正确答案，并将其代号写在题干后面的括号内。
答案选错或未选全者,该题不得分。
每小题1分)1、闭环控制系统比开环及半闭环系统（）。
A、稳定性好B、精度高C、故障率低2、闭环控制系统的位置反馈元件应（）。
A、装在电机轴上B、装在执行部件上C、装在传动丝杆上3、开环、闭环和半闭环是按＿＿的不同分类的。
A、机床的加工功能B、进给伺服系统类型C、NC装置的构成方式4、点位、直线和轮廓控制NC机床是按＿＿的不同分类的。
A、功能B、伺服系统类型C、NC装置的构成方式5、硬线、软线NC装置是按＿＿的不同分类的。
A、机床的加工功能B、伺服系统类型C、NC装置的构成方式6、数控机床较适用于＿＿零件的加工。
A、小批量B、复杂型面C、大批量7、在ISO标准中，G指令和M指令最多可以有（）。
A、99种B、100种C、任意种8、ISO标准规定，Z坐标为（）。
A、平行于主轴轴线的坐标B、平行与共件装夹面的方向C、制造厂规定的方向9、Z坐标的正方向是指（）。
A、使工件尺寸增大的方向B、刀具远离工件的方向C、刀具趋近工件的方向10、在确定一台NC机床的坐标系时，X、Y、Z坐标的确定顺序为（）。
A、X、Y、ZB、Y、Z、XC、Z、X、Y11、脉冲当量是对于每一个脉冲信号（）。
A、传动丝杆转过的角度B、步进电机回转的角度C、机床运动部件的位移量12、逐点比较法是用＿＿来逼近曲线的。
A、折线B、直线C、圆弧和直线13、逐点比较法逼近直线或圆弧时，其逼近误差（）。
A、不大于一个脉冲当量B、与进给速度和插补周期有关C、与切削速度有关14、欲加工第一象限的斜线（起点在坐标原点），用逐点比较法直线插补，若偏差函数大于零，说明加工点在（）。
A、斜线下方B、斜线上C、斜线上方15、时间分割法的插补速度与加工进给速度（）。
A、无直接关系B、成正比C、成反比16、数控铣床在加工过程，CNC系统所控制的总是（）。
数控原理和系统试题(自测题)
《数控原理与系统》自测题一、 填空题1、 数控机床是用数字化代码来控制 刀具与工件 的相对运动，从而完成零件的加工。
2、 CPU 是CNC 装置的核心，它由运算器和控制器两个部分组成， 运算器 是对数据进行算术和逻辑运算的部件， 控制器 是统一指挥和控制数控系统各部件的中央机构。
3、 所谓“插补”就是指在一条已知起点和终点的曲线上进行 数据点的密化 的过程。
4、 数控系统按照有无检测反馈装置分为 开环控制机床 ，闭环控制机床 和 半闭环控制机床 种类型。
5、 对于以坐标原点为起点的第一象限直线OA ，其偏差函数为：e i e i iy x x y F -=，若0≥i F ，刀具往 -X 进给；若0<i F ，刀具往 +Y 进给。
6、 CNC 系统中，实时性要求最高的任务是 增大 和 位控 。
7、 旋转变压器是一种常用的 转角 检测元件，从其结构来看，它由 定子 和转子 两个部分组成。
8、 步进式伺服驱动系统是典型的开环控制系统，在此系统中执行元件是 步进电机9、 步进电机通过控制 脉冲频率 控制速度；通过控制 脉冲个数 控制位移量；通过改变 步进电机输入的脉冲信号的循环信号，实现步进电机的正反转。
10、 数控机床按运动方式分为 直线插补机床 、 圆弧插补机床、曲线插补机床 等三类。
11、 为减少运动件的摩擦和消除传动间隙，数控机床广泛采用 滑动导轨和 滚动导轨，在进给系统中，目前数控机床几乎无例外的都采用 滚动 代替滑动丝杆。
12、 机床接通电源后的回零操作是使刀具或工作台退回到 机床 。
13、步进电动机的最大缺点是容易__ 失步 __，特别是在大负载和速度较高的情况下，更容易发生。
14、在闭环系统中，定位精度主要取决于位置检测系统的精度 _。
15、PLC采用扫描工作方式，数控机床上采用的PLC有内装型和独立型两种类型16、数控机床是用数字化代码来控制机床刀具与工件的相对运动，从而完成零件的加工。
数控原理与控制系统-----高级工考试试题
一、选择题1.（）在数控车床上加工螺纹，主轴编码器起到了主轴转动与进给运动的联系作用。
2.（）半闭环和全闭环位置反馈系统的根本差别在于位置传感器安装的位置不同，半闭环的位置传感器安装在工作台上，全闭环的位置传感器安装在电机的轴上。
3.（）检测元件的作用是检测位移和速度的实际值，并向数控装置或伺服装置发送反馈信号，从而构成闭环控制。
4.（）光电脉冲编码器既可以测量位置，又可以测量速度。
5.（）数控装置要输入、输出信息，就要将其内部构件与外界不同功能的装置相连，如伺服装置、开关量的输入、输出、电源等。
6.（）世界上第一台数控机床是1958年试制成功的。
7.（）CNC系统中，由硬件完成的功能原则上不可以由软件完成。
8.（）脉冲当量决定了伺服系统的位移精度，因此脉冲当量越大，位移精度越高。
9.（）步进电机的步距角越大，控制精度越高。
10.（）伺服驱动系统的跟随误差越小，响应速度越快。
11.（）CNC装置的控制功能主要反映CNC装置能够控制的联动轴数目以及各轴的转速和转向。
12.（）CNC装置的进给功能主要反映刀具的进给速度。
13.（）数控装置的外部电源采用AC24V或者DC24V。
14.（）数控装置上的变频电源要求壁挂立式安装，并在机壳内配有冷却风扇以保证热量得到充分的散发。
15.（）为保证变频电源是正常工作，其外壳PE应可靠地接入大地零电位。
16.（）全闭环伺服系统所用位置检测元件是光电脉冲编码器。
17.（）步进电机驱动电路是直流稳压电源。
18.（）在伺服系统中，交流伺服电机具有独立的励磁回路，能获得优良的动态和静态性能。
19.（）数控机床电气控制系统的发展与数控系统、伺服系统、可编程序控制器发展密切相关。
20.（）步进电机最大的缺点在于容易失步，特别是大负载和低度的情况下，失步更容易发生。
21.（）步进电机能方便地将电脉冲转变为角位移，具有定位精度好、无漂移和无积累定位误差的优点。
22.（）步进电机细分控制的思路是：以阶梯波的形式逐步增加和减少绕组电流，逐步实现脉冲在相邻拍对应的导通相之间进行切换。
数控系统试题及答案1
姜堰中等专业学校《机床数控系统》试题及答案1一、选择题（每题2分，共20分）1、数控机床的组成部分包括( B )A．输入输出装置、光电阅读机、PLC装置、伺服系统、多级齿轮变速系统、刀库B．输入输出装置、CNC装置、伺服系统、位置反馈系统、机械部件C．输入输出装置、PLC装置、伺服系统、开环控制系统、机械部件D．输入输出装置、CNC装置、多级齿轮变速系统、位置反馈系统、刀库2、计算机数控系统的优点不包括( C )A．利用软件灵活改变数控系统功能，柔性高B．充分利用计算机技术及其外围设备增强数控系统功能C．数控系统功能靠硬件实现，可靠性高D．系统性能价格比高，经济性好3、机床数控系统是一种( C )A．速度控制系统B．电流控制系统C．位置控制系统D．压力控制系统4、半闭环控制系统的传感器装在( A )A．电机轴或丝杠轴端B．机床工作台上C．刀具主轴上 D．工件主轴上5、步进电动机多相通电可以( A )A．减小步距角B．增大步距角C．提高电动机转速D．往往能提高输出转矩6、用光栅位置传感器测量机床位移，若光栅栅距为0.01mm，莫尔条纹移动数为1000个，若不采用细分技术则机床位移量为( C )A．0.1mm B．1mm C．10mm D．100mm7、所谓开环的数控伺服系统是指只有( B )A．测量实际位置输出的反馈通道B．从指令位置输入到位置输出的前向通道C．开放的数控指令D．位置检测元件8、FANUC 0i系列数控系统操作面板上用来显示图形的功能键为（ C ）。
A PRGRMB OPR/ALARMC AUX/GRAPHD OFFSET9．数控系统所规定的最小设定单位就是（ C ）。
A 数控机床的运动精度B 机床的加工精度C 脉冲当量D 数控机床的传动精度10、通常数控系统除了直线插补外，还有（ B ）。
A 正弦插补B 圆弧插补C 抛物线插补D 多义线插补二、填空题（每空2分，共20分）1、计算机数控系统的软件结构特点（1）多任务性（2）实时性。

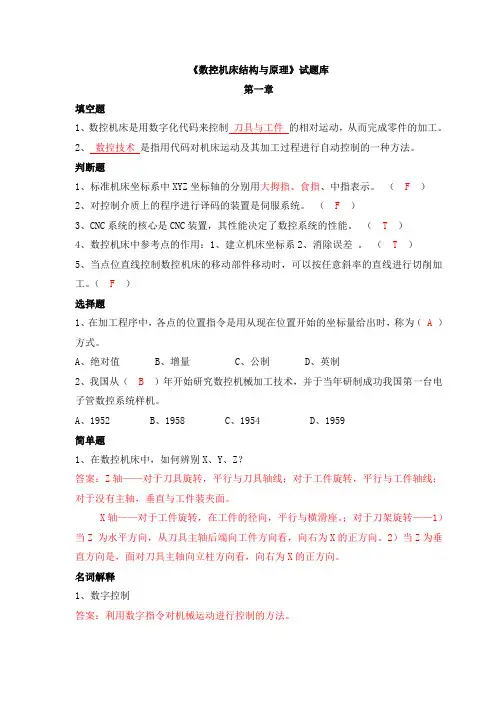

数控机床习题(1)
《数控机床结构与原理》试题库第一章填空题1、数控机床是用数字化代码来控制刀具与工件的相对运动，从而完成零件的加工。
2、数控技术是指用代码对机床运动及其加工过程进行自动控制的一种方法。
判断题1、标准机床坐标系中XYZ坐标轴的分别用大拇指、食指、中指表示。
（ F）2、对控制介质上的程序进行译码的装置是伺服系统。
（ F）3、CNC系统的核心是CNC装置，其性能决定了数控系统的性能。
（ T）4、数控机床中参考点的作用：1、建立机床坐标系2、消除误差。
（ T）5、当点位直线控制数控机床的移动部件移动时，可以按任意斜率的直线进行切削加工。
（ F）选择题1、在加工程序中，各点的位置指令是用从现在位置开始的坐标量给出时，称为（ A）方式。
A、绝对值B、增量C、公制D、英制2、我国从（ B）年开始研究数控机械加工技术，并于当年研制成功我国第一台电子管数控系统样机。
A、1952B、1958C、1954D、1959简单题1、在数控机床中，如何辨别X、Y、Z？答案：Z轴——对于刀具旋转，平行与刀具轴线；对于工件旋转，平行与工件轴线；对于没有主轴，垂直与工件装夹面。
X轴——对于工件旋转，在工件的径向，平行与横滑座。
；对于刀架旋转——1）当Z 为水平方向，从刀具主轴后端向工件方向看，向右为X的正方向。
2）当Z为垂直方向是，面对刀具主轴向立柱方向看，向右为X的正方向。
名词解释1、数字控制答案：利用数字指令对机械运动进行控制的方法。
2、重复定位精度答案：在一台机床上应用相同程序代码加工一批零件，所得到的连续结果的一致程度。
第二章填空题1、检测环节包括检测和反馈。
2、感应同步器是一种电磁式的检测传感器，按其结构可分为直线和圆型两种。
3、伺服系统是数控机床的执行机构，它包括驱动装置和电机两大部分。
4、光栅装置的结构由标尺光栅、光栅读数头两部分组成。
5、根据数控机床滚珠丝杠的螺距来选用不同型号的编码器。
6、如果直线式感应同步器的定尺绕组的节距为2mm，那么滑尺绕组的节距应该为 2 mm才能保证检测精度。
数控原理与系统复习文档
第一章A.什么是数控系统？机床数控系统的组成及各部分作用如何？1.数控系统的基本概念：数控是数字控制的简称。
从广义上讲，是指利用数字化信息实控制，也就是利用数控控制技术实现的自动控制系统，其被控对象可以是各种生产过程。
狭义上理解也就是利用数字化信息对机床轨迹和状态实行控制。
2.数控系统的组成：输入/输出装置、数控装置、伺服系统、机床电器控制装置、机床本体。
3.输入装置的作用：将数控加工程序等各种信息输入数控装置，输入的内容及数控系统的工作状态可以通过输出装置观察。
4.数控装置的作用：正确识别和解释数控加工程序，对解释结果进行各种数据计算和逻辑判断处理。
5.伺服系统的作用：按照数控装置发出的位置控制命令和速度控制命令正确驱动机床受控部件的移动。
6.机床电器控制装置的作用：接受数控装置发出的开关，主要完成机床主轴选速、起停和方向控制功能，换刀功能，工件装夹功能，冷却、液压、气动、润滑系统控制功能以及机床其他辅助功能。
7．机床本体的作用：B.简述数控机床坐标系的定义8.标准的数控机床坐标系统采用右手直角笛卡尔坐标系。
C.试简速数控系统的分类及各自的显著特点9.按数控机床运动轨迹分类：点位数控系统、直线数控系统、轮廓数控系统按数控机床伺服系统分类：开环数控系统、全闭环数控系统、半闭环数控系统按数控机床功能水平分类：经济型数控系统、普及型数控系统、高档型数控系统D.简述计算机数控系统的基本工作过程10.输入、译码、诊断、刀补计算、速度处理、插补计算、位置控制E．名词解释CNC---计算机数字控制装置 PLC---可编程逻辑控制器ISO（Internation Standard Organization）---国际标准化组织WOP---面向车间的编程 DNC---分布式数字控制 FMC---柔性制造单元FMS---柔性制造系统CIMS(Computer integrated Manufacturing System)---计算机集成制造系统CAD---计算机辅助设计 CAM---计算机辅助制造 CAPP---计算机辅助工艺过程设计CAQ---计算机辅助质量管理 LAN---工业局域网络TCP/IP ---传输控制协议/网际协议 MAP---制造自动化协议MRP---物料需求计划 ERP（Enterprise Resource Planning）SOSAS(Specificatiao for an Open System Architecture Standard)OSACA（Open System Architecture For Control Within Automation）---开放式系统应包括一组逻辑上可分的部件，部件间的接口及部件与执行平台间的接口要定义完备，并可实现不同开发商开发的部件可协调工作并组成一个完整的控制器OSEC（OSE for Controller）---第二章F．什么是内码？内码是按属性加编码构成的内部代码。
数控机床原理考试题集合有答案
填空题1数控技术中常用的插补算法有（脉冲增量插补法）和（数据采样插补法）插补法两类。
2立铣刀的刀位点是（刀具底面中心），球头刀的刀位点是（球心）。
3FMC是指（柔性制造单元），DNC是指（直接数字控制系统）。
4车削加工中心的主传动系统与数控车床的主传动系统相比，增加了主轴的（C轴（进给））功能。
5数控加工是指（在数控机床上进行自动加工零件）的一种工艺方法。
6数控机床按伺服控制系统可分为（开环数控机床）、（闭环数控机床）、（半闭环数控机床）。
7JB3051-82规定，数控机床坐标轴和方向是基于（工件）固定，（刀具）移动。
8光栅是用于数控机床的精密检测装置，是一种非接触式测量，按其形状分为（圆光栅）和（长光栅）。
9G代码中，（模态代码）代码表示在程序中一经被应用，直到出现同组的任一G代码时才失效；（非模态代码）代码表示只在本程序段中有效。
10数控机床按控制运动的方式可分为（点位控制数控机床）、（点位直线控制数控机床）、（轮廓控制数控机床）。
11用于数控机床驱动的步进电动机主要有两类:(反应)式步进电动机和(混合)式步进电动机. 12在闭环数控系统中,机床的定位精度主要取决于(检测装置)的精度.13在数控编程时,使用(刀具半径补偿)指令后,就可以按工件的轮廓尺寸进行编程,而不需按照刀具的中心线运动轨迹来编程.14在外循环式的滚珠丝杠副中,滚珠在循环过程结束后通过螺母外表面上的(螺旋槽)或(插管)返回丝杠螺母间重新进入循环.15闭式静压导轨由于导轨面处于(纯液体)摩擦状态,摩擦系数极低,约为(0.0005),因而驱动功率大大降低, 低速运动时无（爬行）现象.16利用展成原理加工齿轮的方法有(滚齿),(插齿),(剃齿),刨齿,磨齿和珩齿等.17伺服系统由（伺服驱动电路）和（伺服驱动装置）组成。
18数控技术中常用的插补算法有（脉冲增量插补法）和（数据采样插补法）插补法两类。
19刀具补偿分为（半径）补偿，（长度）补偿。
数控原理与系统复习题
数控原理与系统复习题(总17页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--《数控原理与系统》复习题一、教材本课程教材为：王细洋编著，《机床数控技术》，国防工业出版社。
二、复习题（一）填空题1．数控机床一般是由控制介质、数控装置、伺服驱动装置、机床本体等部分组成。
2．数控机床是用数字化代码来控制刀具与工件的相对运动，从而完成零件的加工。
3．标准机床坐标系中X、Y、Z坐标轴的相互关系用右手直角笛卡尔坐标系决定，增大刀具与工件距离的方向即为各坐标轴的正方向。
4．从结构上看，柔性制造系统主要有两部分组成：一是传递物质的设备，我们称之为物质流；二是传递信息的网络，我们称之为信息流。
5．FMS中文含义是柔性制造系统。
6．数控技术是指用数字化信号对机床运动及其加工过程进行自动控制的一种方法。
7．在整个使用寿命期，根据数控机床的故障频度，数控机床的故障发生规律大致分为三个阶段：早期故障期、偶发故障期、耗损故障期。
8．确定数控机床坐标系时首先要确定Z轴，它是沿提供切削功率的主轴轴线方向。
9．数控机床按控制运动轨迹可分为点位控制、直线控制和轮廓控制等几种。
按控制方式又可分为开环、闭环和半闭环控制等。
10．穿孔带是数控机床的一种控制介质，国际上通用标准有EIA和ISO两种，我国采用的标准是ISO。
11．当数控机床发生故障时，用于诊断出故障源所在范围或具体位置所使用的程序叫作诊断程序，它一般有三种类型：启动诊断、在线诊断、离线诊断。
12．从数控机床故障诊断的内容看。
故障诊断专家系统可以用于三个方面：故障监测、故障分析、决策处理。
13．所谓“插补”就是指在一条已知起点和终点的曲线上进行数据密化的过程。
14．对于以坐标原点为起点的第一象限直线OA ，其偏差函数为：e i e i i y x x y F -=，若0≥i F ，刀具往+X 进给；若0<i F ，刀具往+Y 进给。
数控原理系统复习题
1. 数控技术是指用( 数字化信号) 对机床运动及其加工过程进行自动控制的一种方法。
2. 步进式伺服驱动系统是典型的开环控制系统，在此系统中执行元件是：(步进电机)。
3. CNC系统的插补计算一般采用软件插补和硬件插补相结合的办法，即由CNC软件把( 刀具轨迹 )分割成若干小线段，再由硬件电路在各个小线段的起点和终点之间进行( 数据的“密化” )，使刀具轨迹在允许的误差之内。
4. 从CNC系统使用的微机及结构来分，CNC系统的硬件结构一般分为：(多微处理机) 和( 单微处理机) 结构两大类。
5. “数字控制”中，控制计算机不仅（用数字）控制各种动作的先后顺序，而且（用数字）控制各种运动部件的轨迹、位移量和速度。
6. 对单CPU的CNC系统而言，其软件结构通常有两种类型，即(前后台型)和(中断型) 。
7.逐点比较法的直线插补过程为每走一步都要进行：（偏差判别）、坐标进给、新偏差计算和（终点比较）四个节拍。
8. 脉冲当量越小，位移精度和插补精度(越高)，零件加工的质量(越高)。
9.在单CPU的CNC系统中，主要采用(CPU分时共享)的原则来解决多任务的同时运行。
10.数据传送时，接收方和发送方对数据的传送要遵守一定的格式，这种约定叫作( 通信协议) 。
11.刀具半径补偿不是由(编程人员)来完成的。
只需在程序中指明何处进行刀具半径补偿，指明是进行左刀补还是右刀补，并指定刀具半径，刀具半径补偿的具体工作由数控系统中的(刀具半径补偿功能)来完成。
1. 数控机床是用数字化代码来控制（刀具与工件）的相对运动，从而完成零件的加工。
2. CPU是CNC装置的核心，它由运算器和控制器两个部分组成，（运算器）是对数据进行算术和逻辑运算的部件，（控制器）是统一指挥和控制数控系统各部件的中央机构。
3. 所谓“插补”就是指在一条已知起点和终点的曲线上进行（数据点的密化）的过程。
4．数控系统按照有无检测反馈装置分为（开环数控机床）和（闭环数控机床）两种类型。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《数控原理与系统》试题1
一、 填空题（每空1.5分，共30分）
1. 数控机床是用数字化代码来控制 的相对运动， 从而完成零件的加工。
2. CPU 是CNC 装置的核心，它由运算器和控制器两个部分组成， 是对数据进行算术和逻辑运算的部件， 是统一指挥和控制数控 系统各部件的中央机构。
3. 所谓“插补”就是指在一条已知起点和终点的曲线上进行 的过程。
4．数控系统按照有无检测反馈装置分为 和 两种类型。
5．对于以坐标原点为起点的第一象限直线OA ，其偏差函数为：
e i e i i y x x y F -=，若0≥i F ，刀具往 进给；若0<i F ，刀具往 进给。
6. 标准机床坐标系中X 、Y 、Z 坐标轴的相互关系用 决定， 刀具与工件距离的方向即为各坐标轴的正方向。
7. CNC 系统中，实时性要求最高的任务是 和 。
8. CNC 软件中，译码程序的功能是把程序段中的各数据根据其前后的文
字地址送到相应的缓冲寄存器。
假设当前需要译码的程序段如下： N1 G01 X132 Y200 Z300
如果当前取出的代码是X ，那么数字码寄存器中存放的数据是 ，此 时应该把该数据送入代码 的缓冲寄存器中。
9. 旋转变压器是一种常用的 检测元件，从其结构来看，它由
和 两个部分组成。
10．步进式伺服驱动系统是典型的开环控制系统，在此系统中执行元件
是 。
11．专家系统是一种应用大量的专家知识和推理方法求解复杂问题的一种方
法，因此一般专家系统主要包括两大部分，即 和 。
二、 单项选择题（每小题2分，共20分）：
1. 经济型数控系统一般采用（ ）CPU ，而且一般是单微处理器系统。
A 、8或16位 B 、32位 C 、64位 D 、以上都不正确
2. 下面哪种设备不是CNC 系统的输入设备？（ ）
A 、MDI 键盘
B 、纸带阅读机
C 、CRT 显示器
D 、磁带机 3．在单CPU 的CNC 系统中，主要采用（ ）的原则来解决多任务的 同时运行。
A 、CPU 同时共享
B 、CPU 分时共享
C 、共享存储器
D 、中断 4．下面哪种方法不属于并行处理技术？（ ）
A 、资源重复
B 、时间重叠
C 、资源共享
D 、中断执行 5. 脉冲当量的大小决定了加工精度，下面哪种脉冲当量对应的加工精度更高？ （ ）
A 、1um/脉冲
B 、5um/脉冲
C 、10um/脉冲
D 、0.01mm/脉冲 6. 单微处理机CNC 装置中，微处理机通过（ ）与存储器、输入输出 控制等各种接口相连。
A 、总线
B 、输入/输出接口电路
C 、主板
D 、专用逻辑电路 7. 下面哪种检测装置不是基于电磁感应原理？（ ）
A 、感应同步器
B 、旋转变压器
C 、光栅
D 、电磁式编码盘 8．如果直线式感应同步器的定尺绕组的节距为4mm ，那么滑尺绕组的节
距应该为多少才能保证检测精度？（ ） A 、2mm B 、4mm C 、6mm D 、8mm
9. 下面哪个内容不是故障诊断专家系统要完成的工作？（ ） A 、故障监测 B 、故障分析 C 、决策处理 D 、故障预防 10．下列正确表示坐标系的是（ ）
A 、
X B 、
X
C 、Z
D 、Y
三、 判断题（每小题1.5分，共15分）
（ ）1.世界上第一台数控机床是1958年试制成功的。
（ ）C 系统中，由硬件完成的功能原则上不可以由软件完成。
（ ）3.7段LED 显示器能显示字母X 。
（ ）4.当点位直线控制数控机床的移动部件移动时，可以按任意斜率的直
线进行切削加工。
（ ）5.程序中出现各种异常情况的报警中断属于外部中断。
（ ）6.脉冲当量决定了伺服系统的位移精度，因此脉冲当量越大，位移精
度越高。
（ ）7.步进电机的步距角越大，控制精度越高。
（ ）8.从减小伺服驱动系统的外形尺寸和提高可靠性的角度来看，采
用直流伺服驱动比交流伺服驱动更合理。
（ ）9.伺服驱动系统的跟随误差越小，响应速度越快。
（ ）10.德国的SIEMENS 和日本的FUNUC 公司的数控系统对我国数
控技术的影响较大。
四、 解答题（每小题5分，共15分）
1. 和普通机床相比，用数控机床进行零件加工有什么好处？
2．CNC 的插补可以由软件或硬件完成，根据这一原则CNC 系统的软硬件组
合有哪几种类型？
3．对数控机床伺服驱动系统的主要性能要求有哪些？
五、 计算题（每小题10分，共20分）：
1. 一台三相六拍运行的步进电机，转子齿数Z ＝48，测得脉冲频率为
600Hz ，求：
① 通电顺序；
② 步距角和转速。
（10分）
2. 欲用逐点比较法插补直线O A ，其起点坐标为O （0，0），终点坐标为A （e x ，e y ），其值为e x ＝5，e y ＝6，试写出其直线插补运算过程，并绘出其轨迹。
Z
X
X
Y Y
Z
Z
Y。
