数控原理与系统试题(6)
机床数控原理与系统试题
机床数控原理与系统试题
1. 描述数控机床的分类和应用领域。
2. 什么是数控机床的坐标系？并解释绝对坐标和相对坐标的概念。
3. 请解释数控机床的插补运动方式及其原理。
4. 简要解释数控机床的加工路径规划。
5. 数控机床的伺服系统是什么？它的作用是什么？
6. 解释数控机床的工件坐标系和机床坐标系之间的转换关系。
7. 什么是数控机床的刀具补偿？它如何实现？
8. 描述数控机床的自动换刀系统的工作原理。
9. 解释数控机床的程序控制方式。
10. 数控机床的进给系统是什么？它的作用是什么？
11. 请简要解释数控机床的通信系统及其作用。
12. 描述数控机床的自动测量功能及应用。
13. 什么是数控机床的零件坐标系？并解释绝对坐标和相对坐
标的概念。
14. 解释数控机床的角度插补运动方式及其原理。
15. 简要解释数控机床的自主切换系统的工作原理。
16. 描述数控机床的宏指令编程及其应用领域。
17. 请解释数控机床的直线插补运动方式及其原理。
18. 数控机床的伺服系统是什么？它的作用是什么？
19. 解释数控机床的工件坐标系和机床坐标系之间的转换关系。
20. 什么是数控机床的刀具补偿？它如何实现？。

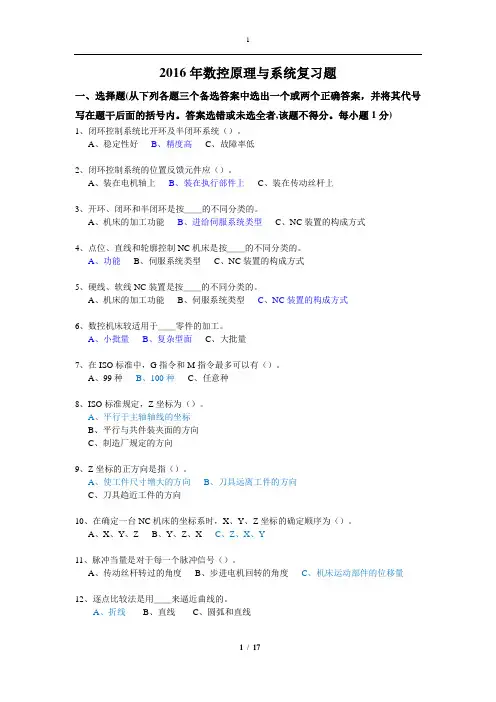

2016年数控复习题(学生版)
2016年数控原理与系统复习题一、选择题(从下列各题三个备选答案中选出一个或两个正确答案，并将其代号写在题干后面的括号内。
答案选错或未选全者,该题不得分。
每小题1分)1、闭环控制系统比开环及半闭环系统（）。
A、稳定性好B、精度高C、故障率低2、闭环控制系统的位置反馈元件应（）。
A、装在电机轴上B、装在执行部件上C、装在传动丝杆上3、开环、闭环和半闭环是按＿＿的不同分类的。
A、机床的加工功能B、进给伺服系统类型C、NC装置的构成方式4、点位、直线和轮廓控制NC机床是按＿＿的不同分类的。
A、功能B、伺服系统类型C、NC装置的构成方式5、硬线、软线NC装置是按＿＿的不同分类的。
A、机床的加工功能B、伺服系统类型C、NC装置的构成方式6、数控机床较适用于＿＿零件的加工。
A、小批量B、复杂型面C、大批量7、在ISO标准中，G指令和M指令最多可以有（）。
A、99种B、100种C、任意种8、ISO标准规定，Z坐标为（）。
A、平行于主轴轴线的坐标B、平行与共件装夹面的方向C、制造厂规定的方向9、Z坐标的正方向是指（）。
A、使工件尺寸增大的方向B、刀具远离工件的方向C、刀具趋近工件的方向10、在确定一台NC机床的坐标系时，X、Y、Z坐标的确定顺序为（）。
A、X、Y、ZB、Y、Z、XC、Z、X、Y11、脉冲当量是对于每一个脉冲信号（）。
A、传动丝杆转过的角度B、步进电机回转的角度C、机床运动部件的位移量12、逐点比较法是用＿＿来逼近曲线的。
A、折线B、直线C、圆弧和直线13、逐点比较法逼近直线或圆弧时，其逼近误差（）。
A、不大于一个脉冲当量B、与进给速度和插补周期有关C、与切削速度有关14、欲加工第一象限的斜线（起点在坐标原点），用逐点比较法直线插补，若偏差函数大于零，说明加工点在（）。
A、斜线下方B、斜线上C、斜线上方15、时间分割法的插补速度与加工进给速度（）。
A、无直接关系B、成正比C、成反比16、数控铣床在加工过程，CNC系统所控制的总是（）。

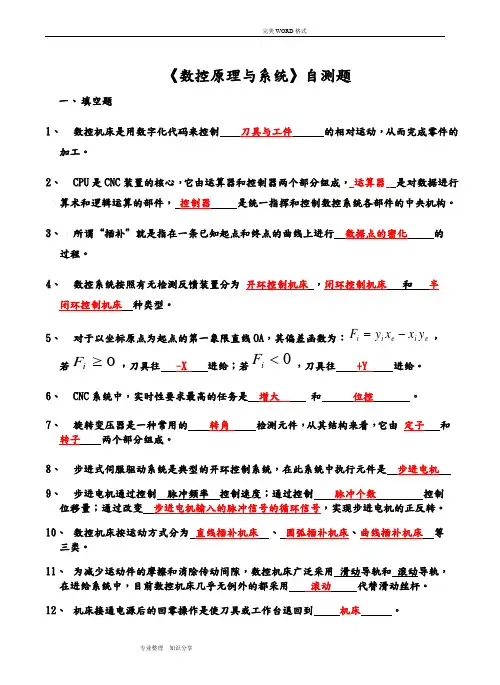

数控原理和系统试题(自测题)
《数控原理与系统》自测题一、 填空题1、 数控机床是用数字化代码来控制 刀具与工件 的相对运动，从而完成零件的加工。
2、 CPU 是CNC 装置的核心，它由运算器和控制器两个部分组成， 运算器 是对数据进行算术和逻辑运算的部件， 控制器 是统一指挥和控制数控系统各部件的中央机构。
3、 所谓“插补”就是指在一条已知起点和终点的曲线上进行 数据点的密化 的过程。
4、 数控系统按照有无检测反馈装置分为 开环控制机床 ，闭环控制机床 和 半闭环控制机床 种类型。
5、 对于以坐标原点为起点的第一象限直线OA ，其偏差函数为：e i e i iy x x y F -=，若0≥i F ，刀具往 -X 进给；若0<i F ，刀具往 +Y 进给。
6、 CNC 系统中，实时性要求最高的任务是 增大 和 位控 。
7、 旋转变压器是一种常用的 转角 检测元件，从其结构来看，它由 定子 和转子 两个部分组成。
8、 步进式伺服驱动系统是典型的开环控制系统，在此系统中执行元件是 步进电机9、 步进电机通过控制 脉冲频率 控制速度；通过控制 脉冲个数 控制位移量；通过改变 步进电机输入的脉冲信号的循环信号，实现步进电机的正反转。
10、 数控机床按运动方式分为 直线插补机床 、 圆弧插补机床、曲线插补机床 等三类。
11、 为减少运动件的摩擦和消除传动间隙，数控机床广泛采用 滑动导轨和 滚动导轨，在进给系统中，目前数控机床几乎无例外的都采用 滚动 代替滑动丝杆。
12、 机床接通电源后的回零操作是使刀具或工作台退回到 机床 。
13、步进电动机的最大缺点是容易__ 失步 __，特别是在大负载和速度较高的情况下，更容易发生。
14、在闭环系统中，定位精度主要取决于位置检测系统的精度 _。
15、PLC采用扫描工作方式，数控机床上采用的PLC有内装型和独立型两种类型16、数控机床是用数字化代码来控制机床刀具与工件的相对运动，从而完成零件的加工。
数控原理与控制系统-----高级工考试试题
一、选择题1.（）在数控车床上加工螺纹，主轴编码器起到了主轴转动与进给运动的联系作用。
2.（）半闭环和全闭环位置反馈系统的根本差别在于位置传感器安装的位置不同，半闭环的位置传感器安装在工作台上，全闭环的位置传感器安装在电机的轴上。
3.（）检测元件的作用是检测位移和速度的实际值，并向数控装置或伺服装置发送反馈信号，从而构成闭环控制。
4.（）光电脉冲编码器既可以测量位置，又可以测量速度。
5.（）数控装置要输入、输出信息，就要将其内部构件与外界不同功能的装置相连，如伺服装置、开关量的输入、输出、电源等。
6.（）世界上第一台数控机床是1958年试制成功的。
7.（）CNC系统中，由硬件完成的功能原则上不可以由软件完成。
8.（）脉冲当量决定了伺服系统的位移精度，因此脉冲当量越大，位移精度越高。
9.（）步进电机的步距角越大，控制精度越高。
10.（）伺服驱动系统的跟随误差越小，响应速度越快。
11.（）CNC装置的控制功能主要反映CNC装置能够控制的联动轴数目以及各轴的转速和转向。
12.（）CNC装置的进给功能主要反映刀具的进给速度。
13.（）数控装置的外部电源采用AC24V或者DC24V。
14.（）数控装置上的变频电源要求壁挂立式安装，并在机壳内配有冷却风扇以保证热量得到充分的散发。
15.（）为保证变频电源是正常工作，其外壳PE应可靠地接入大地零电位。
16.（）全闭环伺服系统所用位置检测元件是光电脉冲编码器。
17.（）步进电机驱动电路是直流稳压电源。
18.（）在伺服系统中，交流伺服电机具有独立的励磁回路，能获得优良的动态和静态性能。
19.（）数控机床电气控制系统的发展与数控系统、伺服系统、可编程序控制器发展密切相关。
20.（）步进电机最大的缺点在于容易失步，特别是大负载和低度的情况下，失步更容易发生。
21.（）步进电机能方便地将电脉冲转变为角位移，具有定位精度好、无漂移和无积累定位误差的优点。
22.（）步进电机细分控制的思路是：以阶梯波的形式逐步增加和减少绕组电流，逐步实现脉冲在相邻拍对应的导通相之间进行切换。
数控理论试题与答案
数控理论试题与答案一、选择题1. 数控机床的坐标轴通常包括（）。
A. X轴和Y轴B. X轴和Z轴C. Y轴和Z轴D. X轴、Y轴和Z轴答案：B2. 在数控加工中，G代码用于表示（）。
A. 形状补偿B. 速度控制C. 刀具径向偏移D. 程序控制答案：D3. 以下哪项不是数控编程中的常见固定循环？A. 钻孔循环B. 铣削循环C. 车削循环D. 螺纹切削循环答案：C4. 数控机床的伺服系统主要功能是（）。
A. 提供动力B. 控制机床运动C. 测量工件尺寸D. 冷却刀具答案：B5. 以下关于数控加工的说法，错误的是（）。
A. 数控加工具有高精度B. 数控加工适用于小批量生产C. 数控加工成本高于传统加工D. 数控加工生产效率高答案：C二、判断题1. 数控机床的程序编制必须使用专门的数控语言。
（）答案：错误2. 机床坐标系和工件坐标系在数控加工中是固定不变的。
（）答案：正确3. 数控加工中，刀具半径补偿只能在G代码中设置。
（）答案：错误4. 数控机床的对刀操作是为了确定工件坐标系的原点。
（）答案：正确5. 固定循环指令可以简化程序的编制，但无法提高加工效率。
（）答案：错误三、填空题1. 在数控编程中，______指令用于控制机床的主轴旋转速度。
答案：S2. 数控加工中，______指令用于设定刀具的移动路径。
答案：G13. ______是数控机床加工过程中，用于检测和修正加工误差的一种方法。
答案：实时监控4. ______是数控机床中用于控制刀具快速定位的一种G代码指令。
答案：G05. 在数控加工程序中，______指令用于控制刀具的径向移动。
答案：G4四、简答题1. 简述数控机床的工作原理。
数控机床是按照预先编制好的程序，通过数控系统对机床运动和加工过程进行自动控制的机床。
其工作原理主要包括：程序编制、程序输入、程序处理和执行。
首先，根据加工零件的图纸和工艺要求，编制出数控程序。
然后，将程序输入到数控系统中。
数控车床中级试题6及答案
数控考题6一、单项选择(第1题～第80题。
选择一个正确的答案，将相应的字母填入题内的括号中。
每题1分，满分80分。
)1. 职业道德基本规范不包括(b)。
(A)遵纪守法廉洁奉公(B)公平竞争，依法办事(C)爱岗敬业忠于职守(D)服务群众奉献社会2. 忠于职守就是要求把自己(b)的工作做好。
(A)道德范围内(B)职业范围内(C)生活范围内(D)社会范围内3. 遵守法律法规要求(d)。
(A)积极工作(B)加强劳动协作(C)自觉加班(D)遵守安全操作规程4. 不爱护设备的做法是(c)。
(A)保持设备清洁(B)正确使用设备(C)自己修理设备(D)及时保养设备5. 保持工作环境清洁有序不正确的是(b)。
(A)优化工作环境(B)工作结束后再清除油污(C)随时清除油污和积水(D)整洁的工作环境可以振奋职工精神6. 30H7的基本尺寸是(a)㎜。
(A)30 (B)30H7 (C)H(D)77. 公差代号标注法适用于(b)。
(A)成批生产(B)大批生产(C)单间小批量生产(D)生产批量不定8. 纯铜具有的特性之一是(a)。
(A)良好的导热性(B)较差的导电性(C)较高的强度(D)较高的硬度9. 齿轮传动是由主动齿轮、(a)和机架组成。
(A)从动齿轮(B)主动带轮(C)从动齿条(D)齿条10. (c)主要由螺杆、螺母和机架组成。
(A)齿轮传动(B)螺纹传动(C)螺旋传动(D)链传动11. 切削时切削刃会受到很大的压力和冲击力，因此刀具必须具备足够的(b)。
(A)硬度(B)强度和韧性(C)工艺性(D)耐磨性12. ( b )是在钢中加入较多的钨、钼、铬、钒等合金元素，用于制造形状复杂的切削刀具。
(A)硬质合金(B)高速钢(C)合金工具钢(D)碳素工具钢13. 碳素工具钢和合金工具钢的特点是耐热性差，但抗弯强度高，价格(b)等。
(A)贵(B)便宜(C)适中(D)不确定14. 不属于刀具几何参数的是(b)。
(A)切削刃(B)刀杆直径(C)刀面(D)刀尖15. 下列哪种千分尺不存在(c)。
机床数控系统试题6
机床数控系统试题6一、选择〔每题2分，共20分〕1．以下不属于旋转型检测装置的是〔A〕。
〔A〕磁栅〔B〕测速发电机〔C〕旋转变压器〔D〕光电编码器2．系统是指〔C〕。
〔A〕自适应控制〔B〕计算机群控〔C〕柔性制造系统〔D〕计算机数控系统3．各类数控铣床均不采用〔C〕电机作为主轴驱动电机。
(A) 直流伺服 (B) 交流伺服 (C) 步进 (D)交流4．数控机床用的滚珠丝杠的公称直径是指〔D〕。
(A) 丝杠大径 (B) 丝杠小径 (C)滚珠直径 (D) 滚珠圆心处所在的直径5．数控机床面板上是指〔B〕。
(A)快进 (B)点动 (C)自动 (D)暂停6．数控系统的〔D〕端口及外部计算机连接可以发送或承受程序。
(A)323 (B)323 (C)232 (D) 232 7．闭环控制数控机床〔D〕。
〔A〕是伺服电动机及传动丝杠之间采用齿轮减速连接的数控机床〔B〕采用直流伺服电动机并在旋转轴上装有角位移位测装置〔C〕采用步进电动机并有检测位置的反应装置〔D〕采用交流或直流电动机并有检测机床末端执行部件位移的反应装置8．报警信息显示页面功能键的英文缩写是〔A〕。
〔A〕 (B) (C) (D)9．坐标显示页面功能键的英文缩写是〔 A 〕。
〔A〕 (B) (C) (D)10．从理论上讲，数控机床刀具的运动轨迹是〔A〕。
(A)直线 (B)圆弧 (C)折线 (D)曲线二、填空题〔每空2分，共20分〕1、刀具半径补偿的过程：建立刀具补偿、进展刀具补偿、撤销刀具补偿。
2、目前常采用的主轴控制方式大体上有两种：通用变频器控制交流变频电机、采用伺服驱动控制交流伺服电动机。
3、数控装置可通过三种方式控制主轴驱动转速：模拟电压指定，12位二进制指定、 2位码指定。
4、目前常用的主轴自动换档的方法有两种，分别是液压拨叉换挡、电磁离合器换挡。
三、判断题〔每题2分，共20分〕1、〔×〕数控机床中是机床诊断智能化的英文缩写。
2、〔×〕数控机床中代表顺时针方向旋转，代表逆时针方向旋转。
数控机床原理考试题集合有答案
填空题1数控技术中常用的插补算法有（脉冲增量插补法）和（数据采样插补法）插补法两类。
2立铣刀的刀位点是（刀具底面中心），球头刀的刀位点是（球心）。
3FMC是指（柔性制造单元），DNC是指（直接数字控制系统）。
4车削加工中心的主传动系统与数控车床的主传动系统相比，增加了主轴的（C轴（进给））功能。
5数控加工是指（在数控机床上进行自动加工零件）的一种工艺方法。
6数控机床按伺服控制系统可分为（开环数控机床）、（闭环数控机床）、（半闭环数控机床）。
7JB3051-82规定，数控机床坐标轴和方向是基于（工件）固定，（刀具）移动。
8光栅是用于数控机床的精密检测装置，是一种非接触式测量，按其形状分为（圆光栅）和（长光栅）。
9G代码中，（模态代码）代码表示在程序中一经被应用，直到出现同组的任一G代码时才失效；（非模态代码）代码表示只在本程序段中有效。
10数控机床按控制运动的方式可分为（点位控制数控机床）、（点位直线控制数控机床）、（轮廓控制数控机床）。
11用于数控机床驱动的步进电动机主要有两类:(反应)式步进电动机和(混合)式步进电动机.12在闭环数控系统中,机床的定位精度主要取决于(检测装置)的精度.13在数控编程时,使用(刀具半径补偿)指令后,就可以按工件的轮廓尺寸进行编程,而不需按照刀具的中心线运动轨迹来编程.14在外循环式的滚珠丝杠副中,滚珠在循环过程结束后通过螺母外表面上的(螺旋槽)或(插管)返回丝杠螺母间重新进入循环.15闭式静压导轨由于导轨面处于(纯液体)摩擦状态,摩擦系数极低,约为(0.0005),因而驱动功率大大降低, 低速运动时无（爬行）现象.16利用展成原理加工齿轮的方法有(滚齿),(插齿),(剃齿),刨齿,磨齿和珩齿等.17伺服系统由（伺服驱动电路）和（伺服驱动装置）组成。
18数控技术中常用的插补算法有（脉冲增量插补法）和（数据采样插补法）插补法两类。
19刀具补偿分为（半径）补偿，（长度）补偿。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《数控原理与系统》试题6
填空题（每空1.5分，共30分）：
1. 数控技术是指用对机床运动及其加工过程进行自动控
制的一种方法。
2. 逐点比较法的直线插补过程为每走一步都要进行：偏差判别、
、新偏差计算和四个节拍（步骤）。
3. CNC系统的插补计算一般采用软件插补和硬件插补相结合的办法，即
由CNC软件把分割成若干小线段，再由硬件电路在各个小线段的起点和终点之间进行，使刀具轨迹在允许的误差之内。
4.从CNC系统使用的微机及结构来分，CNC系统的硬件结构一般分为：
和结构两大类。
5. CNC软件中，译码程序的功能是把程序段中的各数据根据其前后的文
字地址送到相应的缓冲寄存器。
假设当前需要译码的程序段如下：
N1 G01 X132 Y200 Z300 F1500
如果当前取出的代码是X，那么数字码寄存器中存放的数据是，此时应该把该数据送入代码的缓冲寄存器中。
6. 对单CPU的CNC系统而言，其软件结构通常有两种类型，即
和。
7.步进式伺服驱动系统是典型的开环控制系统，在此系统中执行元件是：。
8. 脉冲当量越小，位移精度和插补精度，零件加工的质量。
9.在单CPU的CNC系统中，主要采用的原则来解决多
任务的同时运行。
10.数据传送时，接收方和发送方对数据的传送要遵守一定的格式，这种
约定叫作。
11.如果直线式感应同步器的定尺绕组的节距为4mm，那么滑尺绕组的节
距应该为才能保证检测精度。
12.在整个使用寿命期，根据数控机床的故障频度大致分为三个阶段：
、、。
二、单项选择题（每小题2分，共20分）：
1.开环伺服系统的主要特征是系统内( )位置检测反馈装置。
A、有
B、没有
C、某一部分有
D、可能有
2. 数控系统中，（）主要实施对数控系统的运算和管理。
A、中央处理单元
B、存储器
C、外部设备
D、输入/输出接口电路
3.用逐点比较法插补直线OA，其起点坐标为O（0，0），终点坐标为
A（8，5），若采用插补的总步数作为终点减法计数器J E的初始值，则J E＝（）。
A、5
B、8
C、13
D、以上都不对
4. RS-232C公布的标准协议中，通信电缆的总长不得超过（）m。
A、30
B、20
C、50
D、40
5．一个系统只有一块大板（称为主板），大板上装有主CPU和各轴的位置控制电路等。
这种结构属于（）
A、模块化结构
B、整体式结构
C、分体式结构
D、大板式结构
6. 下面哪种检测装置不能测量角位移？（）
A、旋转变压器
B、圆光栅
C、编码盘
D、编码尺
7. 下面哪项任务不是数据预处理（预计算）要完成的工作？（）
A、位置控制
B、刀具半径补偿计算
C、刀具长度补偿计算
D、象限及进给方向判断
8. CNC系统的中断管理主要靠（）完成，而系统的中断结构决定了
系统软件的结构。
A、软件
B、硬件
C、CPU
D、总线
9. 键盘中断服务程序负责将键盘上输入的字符存入（），按一下键就
向主机申请一次中断。
A、MDI缓冲器
B、内存
C、译码结果寄存器
D、以上都不对
10.下面哪个内容不是故障诊断专家系统要完成的工作？（）
A、故障监测
B、故障分析
C、决策处理
D、故障预防
三、判断题（每小题1.5分，共15分）
（）1.世界上第一台数控机床是1958年在中国试制成功的。
（）2.旋转变压器可以用来直接测量机床移动部件的直线位移。
（）3. CNC系统中，软件所起的作用比硬件大。
（）4. MDI键盘属于CNC系统的输出设备。
（）5.有刷式旋转变压器比无刷式旋转变压器的寿命长。
（）6. 光栅作为位置检测元件，其工作原理是基于电磁学的原理。
（）7. 根据插补由硬件还是软件实现，插补分为硬插补和软插补；硬插补一般用作粗插补，软插补用于精插补。
（）8. 七段LED显示器能显示0～9的数字和全部英文字母。
（）9.并行处理和串行处理相比提高了运算速度。
（）10.在开环步进式伺服驱动系统中，控制发往步进电机的指令脉冲的个数，即可控制机床工作台的位移量。
四、简答题（每小题5分，共15分）
1. CNC系统软件采用并行处理技术的目的是什么？
2．简述CNC系统精插补和粗插补相结合进行插补的基本过程。
3．简述CNC系统中断处理的类型。
五、计算题（每小题10分，共20分）
1. 欲用逐点比较法插补直线O A，其起点坐标为O（0，0），终点坐标
为A（
e
x，e y），其值为e x＝3，e y＝4，试写出其直线插补运算过程，并绘出其插补轨迹。
①通电顺序；
②步距角和转速。
