运动控制系统课后习题部分答案第2章(上海大学 阮毅 陈伯时主编)
大学_运动控制系统(阮毅著)课后答案下载_1
运动控制系统（阮毅著）课后答案下载运动控制系统（阮毅著）课后答案下载本书内容主要包括直流调速、交流调速和随动系统三部分。
直流调速部分主要介绍单闭环、双闭环直流调速系统和以全控型功率器件为主的直流脉宽调速系统等内容;交流调速部分主要包括基于异步电动机稳态模型的调速系统、基于异步电动机动态模型的高性能调速系统以及串级调速系统;随动系统部分介绍直、交流随动系统的性能分析与动态校正等内容。
此外，书中还介绍了近几年发展起来的多电平逆变技术和数字控制技术等内容。
本书全面系统、深入浅出地介绍了交直流调速系统的基础知识、系统结构、控制方式、系统性能及系统设计方法。
书中还提供了大量的实例及仿真，对广大读者有很好的指导作用。
本书语言通俗，具有较强的实用性，适于高等院校自动化、电气工程及其自动化等相关专业本科“运动控制系统”或“电力拖动自动控制系统”或“交直流调速系统”课程教学使用，还可供从事运动控制的工程技术人员参考。
运动控制系统（阮毅著）：内容简介点击此处下载运动控制系统（阮毅著）课后答案运动控制系统（阮毅著）：作品目录第1篇直流调速自动控制系统第1章单闭环直流调速自动控制系统21.1直流调速的预备知识21.1.1直流调速的可控电枢电源21.1.2直流调速自动控制系统的机械特性51.1.3直流调速自动控制系统的调速要求及性能指标61.2比例(P)调节的单闭环直流调速自动控制系统81.2.1开环控制系统及其存在的问题81.2.2P调节的单闭环直流调速自动控制系统结构及机械特性9 1.2.3P调节的单闭环直流调速自动控制系统稳态参数设计10 1.2.4P调节的单闭环直流调速自动控制系统动态性能分析14 1.3PI(比例积分)调节的单闭环直流调速自动控制系统201.3.1PI调节器的性能201.3.2PI调节器与P调节器的对比221.3.3PI调节的单闭环直流调速自动控制系统231.4单闭环直流调速自动控制系统的限流保护271.4.1问题的提出271.4.2限流保护电路的实现281.4.3带限流保护的单闭环直流调速自动控制系统28习题31第2章双闭环直流调速自动控制系统与调节器的工程设计33 2.1双闭环调速自动控制系统的组成332.2双闭环直流调速自动控制系统的静特性和稳态参数计算35 2.3双闭环直流调速自动控制系统的动态特性372.3.1双闭环直流调速自动控制系统的动态数学模型372.3.2双闭环直流调速自动控制系统的启动特性382.3.3双闭环直流调速自动控制系统的抗扰性能分析392.4直流调速自动控制系统的工程设计方法402.4.1工程设计方法与步骤402.4.2典型系统412.4.3非典型系统的典型化532.5双闭环直流调速自动控制系统的工程设计方法56习题66第3章可逆直流调速自动控制系统683.1V-M可逆直流调速自动控制系统683.1.1V-M系统的可逆线路683.1.2V-M可逆直流调速自动控制系统的主回路及环流703.1.3不同控制方式下的V-M直流可逆调速自动控制系统75 3.2直流PWM可逆调速自动控制系统803.2.1直流可逆PWM变换器803.2.2微机控制的PWM可逆直流调速自动控制系统813.2.3直流PWM功率变换器的能量回馈82习题83第2篇交流调速自动控制系统第4章基于稳态模型的交流异步电机调速自动控制系统874.1异步电机稳态数学模型及机械特性874.2异步电机的调压调速894.3异步电机的变频调速924.3.1变频调速的基本控制方式924.3.2变频调速时的.机械特性934.4电力电子变压变频器974.4.1变频器概述974.4.2变频器的主要类型984.4.3变频器的脉宽调制技术1034.5基于稳态模型的变压变频调速自动控制系统1134.5.1转速开环变压变频调速自动控制系统1134.5.2转速闭环转差频率控制的变压变频调速自动控制系统114习题117第5章基于动态模型的异步电机调速自动控制系统——矢量控制系统118 5.1异步电机动态数学模型的性质1185.2异步电机的三相数学模型1195.3坐标变换1225.3.1坐标变换的基本思路1225.3.2三相-两相变换(3/2变换)1245.3.3静止两相-旋转正交变换(2s/2r变换)1265.4异步电机在正交坐标系上的动态数学模型1265.4.1静止两相正交坐标系中的动态数学模型1265.4.2旋转两相正交坐标系中的动态数学模型1285.5异步电机在正交坐标系上的状态方程1295.5.1状态变量的选取1295.5.2以-is-r为状态变量的状态方程1305.5.3以-is-s为状态变量的状态方程1325.6矢量控制的变频调速自动控制系统1355.6.1按转子磁链定向的同步旋转正交坐标系状态方程136 5.6.2间接矢量控制系统1395.6.3直接矢量控制系统141习题143第3篇数字控制的调速自动控制系统第6章数字(计算机)控制的调速自动控制系统1466.1数字控制的特点1466.1.1离散和采样1466.1.2连续变量的量化1476.1.3数字式速度检测及量化1486.1.4电压、电流等模拟量的量化1526.1.5数字调节器1556.1.6开环前馈补偿(预控)1566.2数字控制系统的组成及其数字控制器1576.2.1数字控制器(计算机系统)的硬件系统1586.2.2数字控制器的软件系统1616.3数字调速自动控制系统及其数字化设计1616.3.1变量的相对值1616.3.2直流双闭环调速自动控制系统全数字化设计163 6.3.3异步电机矢量控制系统全数字化设计173习题178第4篇交直流调速自动控制系统的应用第7章调速自动控制系统的应用1807.1无刷直流电机控制在电动车中的应用1807.1.1无刷直流电机的结构1807.1.2无刷直流电机的位置传感器1817.1.3无刷直流电机运转原理1827.1.4换向时序1827.1.5系统总体控制方案1827.1.6系统硬件电路1827.1.7系统的控制算法实现1877.1.8系统的软件设计1887.2交流运动控制在风机节能中的应用1907.2.1风机的风量-压力特性1917.2.2应用变频调速的要点1927.2.3风机变频调速举例1947.3交流运动控制在生产线传送带上的应用195 7.3.1概述1957.3.2传送带对变频器提出的要求1957.3.3变频器的选用原则1967.3.4变频调速应用实例198。
电力拖动自动控制系统-运动控制系统思考题和课后习题答案
电力拖动自动控制系统-运动控制系统思考题和课后习题答案(总30页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--电力拖动自动控制系统-运动控制系统（阮毅伯时）课后答案包括思考题和课后习题第2章2-1 直流电动机有哪几种调速方法各有哪些特点答：调压调速，弱磁调速，转子回路串电阻调速，变频调速。
特点略。
2-2 简述直流 PWM 变换器电路的基本结构。
答：直流 PWM 变换器基本结构如图，包括 IGBT 和续流二极管。
三相交流电经过整流滤波后送往直流 PWM 变换器，通过改变直流 PWM 变换器中 IGBT 的控制脉冲占空比，来调节直流 PWM 变换器输出电压大小，二极管起续流作用。
2-3 直流 PWM 变换器输出电压的特征是什么答：脉动直流电压。
2=4 为什么直流 PWM 变换器-电动机系统比 V-M 系统能够获得更好的动态性能答：直流 PWM 变换器和晶闸管整流装置均可看作是一阶惯性环节。
其中直流PWM 变换器的时间常数 Ts 等于其 IGBT 控制脉冲周期（1/fc），而晶闸管整流装置的时间常数 Ts 通常取其最大失控时间的一半（1/（2mf）。
因 fc 通常为 kHz 级，而 f 通常为工频（50 或 60Hz）为一周），m 整流电压的脉波数，通常也不会超过 20，故直流 PWM 变换器时间常数通常比晶闸管整流装置时间常数更小，从而响应更快，动态性能更好。
2=5 在直流脉宽调速系统中，当电动机停止不动时，电枢两端是否还有电压电路中是否还有电流为什么答：电枢两端还有电压，因为在直流脉宽调速系统中，电动机电枢两端电压仅取决于直流 PWM 变换器的输出。
电枢回路中还有电流，因为电枢电压和电枢电阻的存在。
2-6 直流 PWM 变换器主电路中反并联二极管有何作用如果二极管断路会产生什么后果答：为电动机提供续流通道。
若二极管断路则会使电动机在电枢电压瞬时值为零时产生过电压。
电力拖动自动控制系统-运动控制系统(_阮毅_陈伯时)课后思考题答案 (2)
int i,j;
for(i=0;p1[i];i++); for(j=0;p2[j];j++) p1[i++]=p2[j];
p1[i]='\0'; 注意：这三个是填空题 答案
if(t%2==0) x=10*x+t; n=n/10;
注意这两个是改成题答案 *t = 0; if (d%2 != 0) 2. 请编写函数fun,其功能是:计算并输出当x<0.97时下列多项式的值, 直到｜Sn-S(n-1)｜<0.000001为止。Sn=1+0.5x+0.5(0.51)/2!x(2)+...+ 0.5(0.5-1)(0.5-2) .....(0.5-n+1)/n!x(n) 输入0.21后,则输出为s=1.100000。 double s1=1.0,p=1.0,sum=0.0,s0,t=1.0; int n=1; do {s0=s1; sum+=s0; t*=n; p*=(0.5-n+1)*x; s1=p/t;n++;}while(fabs(s1-s0)>1e-6); return sum; t = x; t *= (-1.0)*x/n; while (fabs(t) >= 1e-6);
一、可以作为填空题或简答题的 2-1 简述直流电动机的调速方法。 答：直流调速系统常以（调压调 速）为主，必要时辅以（弱磁调速） ，以（扩大调速范围） ， 实现 （额定转速以上调速） 。
2-2 直流调压调速主要方案有（G-M 调速系统，V-M 调速系统，直流 PWM 调速系统） 。 2-3 V-M 调速系统的电流脉动和断续是如何形成的？如何抑制电流脉 动？ 11-12 答：整流器输出电压大于反电动势时，电感储能，电流上升，整 流器输出电压小于反电动势 时，电感放能，电流下降。整流器输出电 压为脉动电压，时而大于反电动势时而小于，从而导 致了电流脉动。 当电感较小或电动机轻载时，电流上升阶段电感储能不够大，从而导致 当电流下降时， 电感已放能完毕、电流已衰减至零，而下一个相却尚 未触发，于是形成电流断续。 2-4 看 P14 图简述 V-M 调速系统的最大失控时间。 14 答：t1 时刻某一对晶闸管被触发导通，触发延迟角为α1，在 t2>t1 时刻，控制电压发生变 化，但此时晶闸管已导通，故控制电压 的变化对它已不起作用，只有等到下一个自然换向点 t3 时刻到来时， 控制电压才能将正在承受正电压的另一对晶闸管在触发延迟角α2 后导 通。t3-t2 即为失控时间，最大失控时间即为考虑 t2=t1 时的失控时 间。 2-5 简述 V-M 调速系统存在的问题。16 答：整流器晶闸管的单 向导电性导致的电动机的不可逆行性。 整流器晶闸管对过电压过电流 的敏感性导致的电动机的运行不可靠性。 整流器晶闸管基于对其门极 的移相触发控制的可控性导致的低功率因数性。 2-6 简述不可逆 PWM 变换器 （无制动电流通路与有制动电流通路） 各个工作状态下的导通 器件和 电流通路。17-18 2-7 调速时一般以电动机的（额定转速）作 为最高转速。 2-8 （调速范围）和（静差率）合称调速系统的（稳态 性能指标） 。 2-8 一个调速系统的调速范围，是指（在最低转速时还 能满足所需静差率的转速可调范围） 。 2-9 简述转速反馈控制的直流 调速系统的静特性本质。 答：在闭环系统中，每增加（或减少）一点 负载，就相应地提高（或降低）一点电枢电压， 使电动机在新的机械 特性下工作。因此闭环系统的静特性本质上就是无数开环机械特性上各 取 一个相应的工作点连接而成的。 2-10 简述比例反馈控制的规律。 答：比例控制的反馈控制系统是（被调量有静差）的控制系统； 反馈 控制系统的作用是（抵抗前向通道的扰动，服从给定） ； 反馈1.编写 一个函数fun,它的功能是:实现两个字符串的连接(不使用库函数 strcat),即把p2所指的字符串连接到p1所指的字符串后。 实现两个字符串连接
运动控制系统课后习题部分答案第2章(上海大学 阮毅 陈伯时主编)
2.2系统的调速范围是1000~100 ，要求静差率s=2%，那么系统允许的静差转速降是多少？
解：
系统允许的静态速降为 。
2.3某一调速系统，在额定负载下，最高转速特性为 ，最低转速特性为 ，带额定负载时的速度降落 ，且在不同转速下额定速降不变，试问系统能够达到的调速范围有多大？系统允许的静差率是多少？
(2)当 ， 时，计算系统允许的稳态速降。
(3)如组成转速负反馈有静差调速系统，要求 ， ，在 时 ， ，计算转速负反馈系数 和放大器放大系数 。
解：
（1）
（2）
（3）
2.13旋转编码器光栅数1024，倍频系数4，高频时钟脉冲频率 ，旋转编码器输出的脉冲个数和高频时钟脉冲个数均采用16位计数器，M法测速时间为0.01s，求转速 和 时的测速分辨率和误差率最大值。
解：
2.5某龙门刨床工作台采用V-M调速系统。已知直流电动机 ，主电路总电阻R=0.18Ω,Ce=0.2V•min/r,求：
（1）当电流连续时，在额定负载下的转速降落 为多少？
（2）开环系统机械特性连续段在额定转速时的静差率 多少？
（3）若要满足D=20,s≤5%的要求，额定负载下的转速降落 又为多少?
解：（1）
(2) ,开环输出电压是闭环的22倍
(3)
2.7某闭环调速系统的调速范围是1500r/min~150r/min，要求系统的静差率 ，那么系统允许的静态速降是多少？如果开环系统的静态速降是100r/min，则闭环系统的开环放大倍数应有多大？
解：1）
2）
2.8某闭环调速系统的开环放大倍数为15时，额定负载下电动机的速降为8 r/min，如果将开环放大倍数提高到30，它的速降为多少？在同样静差率要求下，调速范围可以扩大多少倍？
最新电力拖动自动控制系统-运动控制系统(-阮毅-陈伯时)课后思考题答案
电力拖动自动控制系统-运动控制系统（阮毅陈伯时）课后思考题答案第2章2-1 直流电动机有哪几种调速方法？各有哪些特点？答：调压调速，弱磁调速，转子回路串电阻调速，变频调速。
特点略。
2-2 简述直流 PWM 变换器电路的基本结构。
答：直流 PWM 变换器基本结构如图，包括 IGBT 和续流二极管。
三相交流电经过整流滤波后送往直流 PWM 变换器，通过改变直流 PWM 变换器中 IGBT 的控制脉冲占空比，来调节直流 PWM 变换器输出电压大小，二极管起续流作用。
2-3 直流 PWM 变换器输出电压的特征是什么？答：脉动直流电压。
2=4 为什么直流 PWM 变换器-电动机系统比 V-M 系统能够获得更好的动态性能？答：直流 PWM 变换器和晶闸管整流装置均可看作是一阶惯性环节。
其中直流 PWM 变换器的时间常数 Ts 等于其 IGBT 控制脉冲周期（1/fc），而晶闸管整流装置的时间常数 Ts 通常取其最大失控时间的一半（1/（2mf）。
因 fc 通常为 kHz 级，而 f 通常为工频（50 或 60Hz）为一周内），m 整流电压的脉波数，通常也不会超过 20，故直流 PWM 变换器时间常数通常比晶闸管整流装置时间常数更小，从而响应更快，动态性能更好。
2=5 在直流脉宽调速系统中，当电动机停止不动时，电枢两端是否还有电压？电路中是否还有电流？为什么？答：电枢两端还有电压，因为在直流脉宽调速系统中，电动机电枢两端电压仅取决于直流 PWM 变换器的输出。
电枢回路中还有电流，因为电枢电压和电枢电阻的存在。
2-6 直流 PWM 变换器主电路中反并联二极管有何作用？如果二极管断路会产生什么后果？答：为电动机提供续流通道。
若二极管断路则会使电动机在电枢电压瞬时值为零时产生过电压。
2-7 直流 PWM 变换器的开关频率是否越高越好？为什么？答：不是。
因为若开关频率非常高，当给直流电动机供电时，有可能导致电枢电流还未上升至负载电流时，就已经开始下降了，从而导致平均电流总小于负载电流，电机无法运转。
(完整版)电力拖动自动控制系统-运动控制系统(_阮毅_陈伯时)课后参考答案第二章(仅供参考)
第二章作业思考题：2-1直流电动机有哪几种调速方法？各有哪些特点？1.电枢回路串电阻调速特点：电枢回路的电阻增加时，理想空载转速不变，机械特性的硬度变软。
反之机械特性的硬度变硬。
2.调节电源电压调速特点：电动机的转速随着外加电源电压的降低而下降，从而达到降速的目的。
不同电源电压下的机械特性相互平行，在调速过程中机械特性的硬度不变，比电枢回路串电阻的降压调速具有更宽的调速范围。
3.弱磁调速特点：电动机的转速随着励磁电流的减小而升高，从而达到弱磁降速的目的。
调速是在功率较小的励磁回路进行，控制方便，能耗小，调速的平滑性也较高。
2-2简述直流PWM 变换器电路的基本结构。
IGBT，电容，续流二极管，电动机。
2-3直流PWM 变换器输出电压的特征是什么？直流电压2-4为什么直流PWM变换器-电动机系统比V-M系统能够获得更好的动态性能？直流PWM变换器-电动机系统比V-M系统开关频率高，电流容易连续，谐波少，电动机损耗及发热都较小；低速性能好，稳速精度高，调速范围宽；若与快速响应的电动机配合，则系统频带宽，动态响应快，动态抗扰能力强；电力电子开关器件工作在开关状态，导通损耗小，当开关频率适中时，开关损耗也不大，因而装置效率较高；直流电源采用不控整流时，电网功率因数比相控整流器高。
2-5在直流脉宽调速系统中，当电动机停止不动时，电枢两端是否还有电压？电路中是否还有电流？为什么？电枢两端还有电压，因为在直流脉宽调速系统中，电动机电枢两端电压仅取决于直流。
电路中无电流，因为电动机处已断开，构不成通路。
2-6直流PWM变换器主电路中反并联二极管有何作用？如果二极管断路会产生什么后果？反并联二极管是续流作用。
若没有反并联二极管，则IGBT的门极控制电压为负时，无法完成续流，导致电动机电枢电压不近似为零。
2-7直流PWM 变换器的开关频率是否越高越好？为什么？不是越高越好，因为太高的话可能出现电容还没充完电就IGBT关断了，达不到需要的输出电压。
运动控制系统思考题参考答案(-阮毅-陈伯时)-
第二章思考题：2-1直流电动机有哪几种调速方法？各有哪些特点？1.电枢回路串电阻调速特点：电枢回路的电阻增加时，理想空载转速不变，机械特性的硬度变软。
反之机械特性的硬度变硬。
2.调节电源电压调速特点：电动机的转速随着外加电源电压的降低而下降，从而达到降速的目的。
不同电源电压下的机械特性相互平行，在调速过程中机械特性的硬度不变，比电枢回路串电阻的降压调速具有更宽的调速围。
3.弱磁调速特点：电动机的转速随着励磁电流的减小而升高，从而达到弱磁降速的目的。
调速是在功率较小的励磁回路进行，控制方便，能耗小，调速的平滑性也较高。
2-2简述直流 PWM 变换器电路的基本结构。
IGBT，电容，续流二极管，电动机。
2-3直流 PWM 变换器输出电压的特征是什么？直流电压2-4为什么直流PWM变换器-电动机系统比V-M系统能够获得更好的动态性能？直流PWM变换器-电动机系统比V-M系统开关频率高，电流容易连续，谐波少，电动机损耗及发热都较小；低速性能好，稳速精度高，调速围宽；若与快速响应的电动机配合，则系统频带宽，动态响应快，动态抗扰能力强；电力电子开关器件工作在开关状态，导通损耗小，当开关频率适中时，开关损耗也不大，因而装置效率较高；直流电源采用不控整流时，电网功率因数比相控整流器高。
2-5在直流脉宽调速系统中，当电动机停止不动时，电枢两端是否还有电压？电路中是否还有电流？为什么？电枢两端还有电压，因为在直流脉宽调速系统中，电动机电枢两端电压仅取决于直流。
电路中无电流，因为电动机处已断开，构不成通路。
2-6直流PWM变换器主电路中反并联二极管有何作用？如果二极管断路会产生什么后果？反并联二极管是续流作用。
若没有反并联二极管，则IGBT的门极控制电压为负时，无法完成续流，导致电动机电枢电压不近似为零。
2-7直流 PWM 变换器的开关频率是否越高越好？为什么？不是越高越好，因为太高的话可能出现电容还没充完电就IGBT关断了，达不到需要的输出电压。
运动控制课后答案第三版
运动控制课后答案第三版电力拖动自动控制系统—运动控制系统答案上海大学陈伯时主编1-1为什么PWM-电动机系统比晶闸管----电动机系统能够获得更好的动态性能？答：PWM—电动机系统在很多方面有较大的优越性：（1）主电路线路简单，需用的功率器件少。
（2）开关频率高，电流容易连续，谐波少，电机损耗及发热都较小。
（3）低速性能好，稳速精度高，调速范围宽，可达 1：10000 左右。
（4）若与快速响应的电动机配合，则系统频带宽，动态响应快，动态抗扰能力强。
（5）功率开关器件工作在开关状态，导通损耗小，当开关频率适当时，开关损耗也不大，因而装置效率较高。
（6）直流电源采用不控整流时，电网功率因数比相控整流器高。
PWM 开关频率高，响应速度快，电流容易连续，系统频带宽，动态响应快，动态抗扰能力强。
1-2试分析有制动通路的不可逆PWM变换器进行制动时，两个VT是如何工作的？答：制动时，由于U g1 的脉冲变窄而导致i d反向时，U g2 变正，于是 VT2 导通，VT2 导通，VT1 关断。
1-3调速范围和静差率的定义是什么？调速范围，静态速降和最小静差之间有什么关系？为什么脱离了调速范围，要满足给定的静差率也就容易得多了？答：生产机械要求电动机提供的最高转速n max和最低转速n n之比叫做调速范围，用字母 D 表示，即：D=n min负载由理想空载增加到额定值时，所对应的转速降落?n N与理想空载转速n0min 之比，称n为系统的静差率 S,即：s=?Nn0min调速范围，静差速降和最小静差之间的关系为：n sD =Nn N(1?s)由于在一定的n N下，D 越大，n min越小?n N又一定，则 S 变大。
所以，如果不考虑D，则 S 的调节也就会容易，1-4．某一调速系统，测得的最高转速特性为n0min=150 r / min ，带额定负载的速度降落n0max=1500r / min ，最低转速特性为n N= 15r / min ，且不同转速下额定速降n N不变，试问系统能够达到的调速范围有多大？系统允许的静差率是多大？解D=nmaxn=n0max?n=1500 15= 11n0min1501-5闭环调速系统的调速范围是r/min，要求系统的静差S<=2%,那末系统允许的静1态速降是多少？如果开环系统的静态速降是100r/min则闭环系统的开环放大倍数应有多大？1，D=nm ax=1500=则n=10n N S≤1500× 2%=/ min2，?n opnminK150则K100SD(1 )10(1 ? 2%)n cl= + 1≥?1 =1-6某闭环调速系统的开环放大倍数为15时，额定负载下电动机的速降为8 r/min，如果将开环放大倍数他提高到30，它的速降为多少？在同样静差率要求下，调速范围可以扩大多少倍？K1= 15; K2= 30;K1→ ?n cl; K1 2→ ?ncl2同样负载扰动的条件下K1+ 1?+n与开环放大倍数加1成反比，则（K1+ 1）（/K2）+ 1 = ?ncl 2/?ncl 1n cl 2=K2+1n cl1=15 1+30 1×8 ≈ 4r / min同样静差率的条件下调速范围与开环放大倍数加 1 成正比（K+ 1）（/K）+ 1 =D DD1K2+ 1+cl1/cl 2cl 2 D =K2+ 1=30 1+≈cl 1115 11-7某调速系统的调速范围D=20，额定转速n = 1500r / min ，开环转速降落?n Nop= 240r / min ，若要求静差率由10%减少到5%则系统的开环增益将如何变化？解：原系统在调速范围 D=20，最小转速为：n max1500，n min=D=20= 75r / minn cl ?=n0minn cln min+ ?n cl=n cl75+ ?n cl=10%则n cl=/ min原系统在范围D=20，静差率为 10%时，开环增益为：n Nop?n Nopn==K/ min →=静差率 10%时原系统的开环增益为：当s2= 5%时，同理可得K 2 =所以系统的开环增益K将从增加到cl K1+ 11?n cl1-8转速单环调速系统有那些特点？改变给定电压能否改变电动机的转速？为什么？如果给定电压不变，调节测速反馈电压的分压比是否能够改变转速？为什么？如果测速发电机的励磁发生了变化，系统有无克服这种干扰的能力？C+ k C+ k(1 )e(1 )的变化而变化e3）能。
运动控制系统思考题和课后习题答案之欧阳索引创编
电力拖动自动控制系统-运动控制系统（阮毅陈伯时）课后答案包括思考题和课后习题欧阳家百（2021.03.07）第2章2-1 直流电动机有哪几种调速方法？各有哪些特点？答：调压调速，弱磁调速，转子回路串电阻调速，变频调速。
特点略。
2-2 简述直流PWM 变换器电路的基本结构。
答：直流PWM 变换器基本结构如图，包括IGBT 和续流二极管。
三相交流电经过整流滤波后送往直流PWM 变换器，通过改变直流PWM 变换器中IGBT 的控制脉冲占空比，来调节直流PWM 变换器输出电压大小，二极管起续流作用。
2-3 直流PWM 变换器输出电压的特征是什么？答：脉动直流电压。
2=4 为什么直流PWM 变换器-电动机系统比V-M 系统能够获得更好的动态性能？答：直流PWM 变换器和晶闸管整流装置均可看作是一阶惯性环节。
其中直流PWM 变换器的时间常数Ts 等于其IGBT 控制脉冲周期（1/fc），而晶闸管整流装置的时间常数Ts 通常取其最大失控时间的一半（1/（2mf）。
因fc 通常为kHz 级，而f 通常为工频（50 或60Hz）为一周内），m 整流电压的脉波数，通常也不会超过20，故直流PWM 变换器时间常数通常比晶闸管整流装置时间常数更小，从而响应更快，动态性能更好。
2=5 在直流脉宽调速系统中，当电动机停止不动时，电枢两端是否还有电压？电路中是否还有电流？为什么？答：电枢两端还有电压，因为在直流脉宽调速系统中，电动机电枢两端电压仅取决于直流PWM 变换器的输出。
电枢回路中还有电流，因为电枢电压和电枢电阻的存在。
2-6 直流PWM 变换器主电路中反并联二极管有何作用？如果二极管断路会产生什么后果？答：为电动机提供续流通道。
若二极管断路则会使电动机在电枢电压瞬时值为零时产生过电压。
2-7 直流PWM 变换器的开关频率是否越高越好？为什么？答：不是。
因为若开关频率非常高，当给直流电动机供电时，有可能导致电枢电流还未上升至负载电流时，就已经开始下降了，从而导致平均电流总小于负载电流，电机无法运转。
电力拖动控制系统答案(陈伯时)
电力拖动自动控制系统一运动控制系统答案 上海大学陈伯时主编1-1为什么PWM-电动机系统比晶闸管----电动机系统能够获得更好的动态性能？答：PWM —电动机系统在很多方面有较大的优越性：（1） 主电路线路简单，需用的功率器件少。
（2） 开关频率高，电流容易连续，谐波少，电机损耗及发热都较小。
（3） 低速性能好，稳速精度高，调速范围宽，可达1： 10000左右。
（4） 若与快速响应的电动机配合，则系统频带宽，动态响应快，动态抗扰能力强。
（5） 功率开关器件工作在开关状态，导通损耗小，当开关频率适当时，开关损耗也 不大，因而装置效率较高。
（6） 直流电源采用不控整流时，电网功率因数比相控整流器高。
PWM 开关频率高，响应速度快，电流容易连续，系统频带宽，动态 响应快，动态抗扰能力强。
1-2试分析有制动通路的不可逆PWM 变换器进行制动时，两个VT 是如何工作的？答：制动时，由于 U g1的脉冲变窄而导致 i d 反向时，U g2变正，于是 VT 2导通, VT 2导通，VT 1关断。
1-3调速范围和静差率的定义是什么？调速范围，静态速降和最小静差之间有什么关系？为什么脱离了调速范围，要满足给定的静差率也就容易得多了？n N为系统的静差率 s 即：s —门0 min调速范围，静差速降和最小静差之间的关系为:闭环调速系统的调速范围是 1500----150r/min ，要求系统的静差S<=2%,那末系统允许的静D ，则 n N （1 s ） 由于在一定的 n N 下，D 越大， n min 越小 S 的调节也就会容易， n N 又一定，则 S 变大。
所以, 如果不考虑 某一调速系统，测得的最高转速150r / min ，带额定负载的速度降落门0 min 试问系统能够达到的调速范围有多大？系统允许的静差率是多大? 变, 解 n max n n N 0max n min 门0 min n Nn15 10%H D min 1501500 15 150 15 11 特 性 为 n o max 1500r / min n N 15r / min ，且不同转速下额定速降 ，最低转速特性为 n N 不 答：生产机械要求电动机提供的最高转速 n max 和最低转速 n min 之比叫做调速范围,n max用字母D 表示，即：Dn min负载由理想空载增加到额定值时，所对应的转速降落n N 与理想空载转速 3 min之比，称1-5态速降是多少？如果开环系统的静态速降是100r/mi n 则闭环系统的开环放大倍数应有多大?r Vnax1500n N S 1500 2% 1,1(则ncc 八3.06r / minnnin150D(1 S)10(1 2%)n op1002,K 1则K1 31.7邙3.061-6某闭环调速系统的开环放大倍数为 15时，额定负载下电动机的速降为 8 r/min ，如果将开环 放大倍数他提高到 30，它的速降为多少？在同样静差率要求下，调速范围可以扩大多少倍？K 1 15; K 2 30 ;K 1 n c 1 1 ; K 2n “ 2同样负载扰动的条件下n 与开环放大倍数加 1成反比，贝U( K 1 1)( K 2 1)n “ 2 / n “ 1K 1 1n“ 2一n c 11K 2 115 1 84 r / min30 1同样静差率的条件下调速范围与开环放大倍数加1成正比n Nopn ci5r / min 心K 11静差率10%时原系统的开环增益为：当s 2 5%时，同理可得K 2 59.76所以系统的开环增益K 将从27.8增加到59.761-8转速单环调速系统有那些特点？改变给定电压能否改变电动机的转速？为什么？如果给定 电压不变，调节测速反馈电压的分压比是否能够改变转速？为什么？如果测速发电机的励磁发 生了变化，系统有无克服这种干扰的能力？答：1)闭环调速系统可以比开环调速系统硬得多的稳态特性，从而在保证一定静差率的要求下， 能够提高调速范围。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
可见与前面的K>35.955相矛盾，故系统不稳定。要使系统能够稳定运行，K最大为30.52。
2.12有一个晶闸-电动机调速系统，已知：电动机： ， ， ， r/min， =1.5Ω，整流装置内阻 =1Ω,电枢回路电抗器电阻 =0.8Ω， 触发整流环节的放大倍数 。
(1)系统开环工作时，试计算调速范围 时的静差率 值。
解：
（1）M法：分辨率
最大误差率：
时，
时，
时，
时，
可见M法适合高速。
（2）T法：
分辨率：
时，
时，
最大误差率： ， ，
当 时，
当 时，
时，
时，
可见T法适合低速
解：(1)
(2)
(3)
2.6有一晶闸管稳压电源，其稳态结构图如图所示，已知给定电压 、比例调节器放大系数 、晶闸管装置放大系数 、反馈系数γ=0.7。求：（1）输出电压 ；（2）若把反馈线断开， 为何值？开环时的输出电压是闭环是的多少倍？（3）若把反馈系数减至γ=0.35，当保持同样的输出电压时，给定电压 应为多少？
可以求得，
也可以用粗略算法：
，
，
2.10在题2.9的转速负反馈系统中增设电流截止环节，要求堵转电流 ，临界截止电流 ，应该选用多大的比较电压和电流反馈采样电阻？要求电流反馈采样电阻不超过主电路总电阻的1/3 ,如果做不到，需要增加电流反馈放大器，试画出系统的原理图和静态结构图，并计算电流反馈放大系数。这时电流反馈采样电阻和比较电压各为多少？
解：
2.5某龙门刨床工作台采用V-M调速系统。已知直流电动机 ，主电路总电阻R=0.18Ω,Ce=0.2V•min/r,求：
（1）当电流连续时，在额定负载下的转速降落 为多少？
（2）开环系统机械特性连续段在额定转速时的静差率 多少？
（3）若要满足D=20,s≤5%的要求，额定负载下的转速降落 又为多少?
解：1）调速范围 (均指额定负载情况下）
2)静差率
2.4直流电动机为PN=74kW,UN=220V，IN=378A，nN=1430r/min，Ra=0.023Ω。相控整流器内阻Rrec=0.022Ω。采用降压调速。当生产机械要求s=20%时，求系统的调速范围。如果s=30%时，则系统的调速范围又为多少？？
解：（1） ，
，
（2）
由于需要的检测电阻值大，说明要求的电流信号值也大。要同时满足检测电阻小和电流信号大的要求，则必须采用放大器，对电流信号进行放大。为此，
取 ，则
（3）当 时，有
当n=0时，
2.11在题2.9的系统中，若主电路电感L=50mH，系统运动部分的飞轮惯量 ，整流装置采用三相零式电路，试判断按题2-9要求设计的转速负反馈系统能否稳定运行？如要保证系统稳定运行，允许的最大开环放大系数是多少？
解：
如果将开环放大倍数提高到30,则速降为：
在同样静差率要求下，D可以扩大 倍
2.9有一V-M调速系统：电动机参数PN=2.2kW, UN=220V, IN=12.5A, nN=1500 r/min，电枢电阻Ra=1.5Ω，电枢回路电抗器电阻RL=0.8Ω，整流装置内阻Rrec=1.0Ω,触发整流环节的放大倍数Ks=35。要求系统满足调速范围D=2(2) ,开环输出电压是闭环的22倍
(3)
2.7某闭环调速系统的调速范围是1500r/min~150r/min，要求系统的静差率 ，那么系统允许的静态速降是多少？如果开环系统的静态速降是100r/min，则闭环系统的开环放大倍数应有多大？
解：1）
2）
2.8某闭环调速系统的开环放大倍数为15时，额定负载下电动机的速降为8 r/min，如果将开环放大倍数提高到30，它的速降为多少？在同样静差率要求下，调速范围可以扩大多少倍？
(2)当 ， 时，计算系统允许的稳态速降。
(3)如组成转速负反馈有静差调速系统，要求 ， ，在 时 ， ，计算转速负反馈系数 和放大器放大系数 。
解：
（1）
（2）
（3）
2.13旋转编码器光栅数1024，倍频系数4，高频时钟脉冲频率 ，旋转编码器输出的脉冲个数和高频时钟脉冲个数均采用16位计数器，M法测速时间为0.01s，求转速 和 时的测速分辨率和误差率最大值。

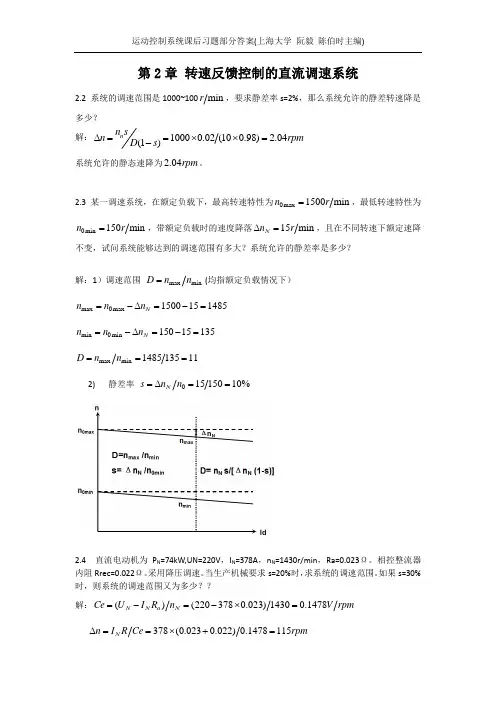

第2章 转速反馈控制的直流调速系统
2.2系统的调速范围是1000~100 ，要求静差率s=2%，那么系统允许的静差转速降是多少？
解：
系统允许的静态速降为 。
2.3某一调速系统，在额定负载下，最高转速特性为 ，最低转速特性为 ，带额定负载时的速度降落 ，且在不同转速下额定速降不变，试问系统能够达到的调速范围有多大？系统允许的静差率是多少？
（1）计算开环系统的静态速降Δnop和调速要求所允许的闭环静态速降Δncl。
（2）采用转速负反馈组成闭环系统，试画出系统的原理图和静态结构图。
（3）调整该系统参数，使当Un*=15V时，Id=IN，n=nN，则转速负反馈系数α应该是多少？
（4）计算放大器所需的放大倍数。
解：（1）
所以，
（2）
（3）（4）
