天然气分布式能源和可再生能源的融合

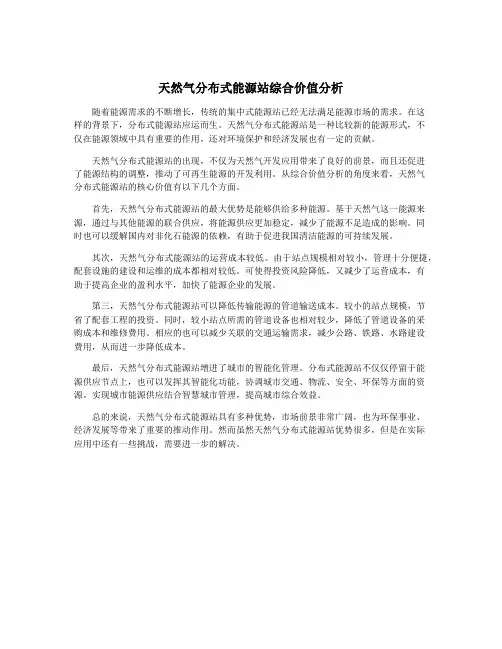

天然气分布式能源站综合价值分析
天然气分布式能源站综合价值分析随着能源需求的不断增长，传统的集中式能源站已经无法满足能源市场的需求。
在这样的背景下，分布式能源站应运而生。
天然气分布式能源站是一种比较新的能源形式，不仅在能源领域中具有重要的作用，还对环境保护和经济发展也有一定的贡献。
天然气分布式能源站的出现，不仅为天然气开发应用带来了良好的前景，而且还促进了能源结构的调整，推动了可再生能源的开发利用。
从综合价值分析的角度来看，天然气分布式能源站的核心价值有以下几个方面。
首先，天然气分布式能源站的最大优势是能够供给多种能源。
基于天然气这一能源来源，通过与其他能源的联合供应，将能源供应更加稳定，减少了能源不足造成的影响。
同时也可以缓解国内对非化石能源的依赖，有助于促进我国清洁能源的可持续发展。
其次，天然气分布式能源站的运营成本较低。
由于站点规模相对较小，管理十分便捷，配套设施的建设和运维的成本都相对较低。
可使得投资风险降低，又减少了运营成本，有助于提高企业的盈利水平，加快了能源企业的发展。
第三，天然气分布式能源站可以降低传输能源的管道输送成本。
较小的站点规模，节省了配套工程的投资。
同时，较小站点所需的管道设备也相对较少，降低了管道设备的采购成本和维修费用。
相应的也可以减少关联的交通运输需求，减少公路、铁路、水路建设费用，从而进一步降低成本。
最后，天然气分布式能源站增进了城市的智能化管理。
分布式能源站不仅仅停留于能源供应节点上，也可以发挥其智能化功能，协调城市交通、物流、安全、环保等方面的资源。
实现城市能源供应结合智慧城市管理，提高城市综合效益。
总的来说，天然气分布式能源站具有多种优势，市场前景非常广阔，也为环保事业、经济发展等带来了重要的推动作用。
然而虽然天然气分布式能源站优势很多，但是在实际应用中还有一些挑战，需要进一步的解决。

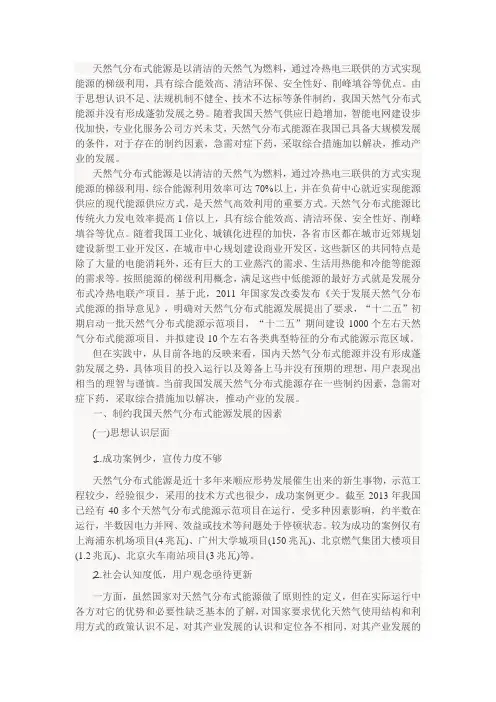

当前我国发展天然气分布式能源存在一些制约因素
天然气分布式能源是以清洁的天然气为燃料，通过冷热电三联供的方式实现能源的梯级利用，具有综合能效高、清洁环保、安全性好、削峰填谷等优点。
由于思想认识不足、法规机制不健全、技术不达标等条件制约，我国天然气分布式能源并没有形成蓬勃发展之势。
随着我国天然气供应日趋增加，智能电网建设步伐加快，专业化服务公司方兴未艾，天然气分布式能源在我国已具备大规模发展的条件，对于存在的制约因素，急需对症下药，采取综合措施加以解决，推动产业的发展。
天然气分布式能源是以清洁的天然气为燃料，通过冷热电三联供的方式实现能源的梯级利用，综合能源利用效率可达70%以上，并在负荷中心就近实现能源供应的现代能源供应方式，是天然气高效利用的重要方式。
天然气分布式能源比传统火力发电效率提高1倍以上，具有综合能效高、清洁环保、安全性好、削峰填谷等优点。
随着我国工业化、城镇化进程的加快，各省市区都在城市近郊规划建设新型工业开发区，在城市中心规划建设商业开发区，这些新区的共同特点是除了大量的电能消耗外，还有巨大的工业蒸汽的需求、生活用热能和冷能等能源的需求等。
按照能源的梯级利用概念，满足这些中低能源的最好方式就是发展分布式冷热电联产项目。
基于此，2011年国家发改委发布《关于发展天然气分布式能源的指导意见》，明确对天然气分布式能源发展提出了要求，“十二五”初期启动一批天然气分布式能源示范项目，“十二五”期间建设1000个左右天然气分布式能源项目，并拟建设10个左右各类典型特征的分布式能源示范区域。
但在实践中，从目前各地的反映来看，国内天然气分布式能源并没有形成蓬勃发展之势，具体项目的投入运行以及筹备上马并没有预期的理想，用户表现出相当的理智与谨慎。
当前我国发展天然气分布式能源存在一些制约因素，急需对症下药，采取综合措施加以解决，推动产业的发展。
一、制约我国天然气分布式能源发展的因素(一)思想认识层面1.成功案例少，宣传力度不够天然气分布式能源是近十多年来顺应形势发展催生出来的新生事物，示范工程较少，经验很少，采用的技术方式也很少，成功案例更少。
多能互补分布式能源关键技术发展研究
多能互补分布式能源关键技术发展研究摘要：构建清洁、低碳、高效的能源供给体系，开创安全高效的能源消费新局面是中国能源转型的方向和目标。
其中，多能互补系统可以充分地利用分布式能源和可再生能源，对提升可再生能源消纳比例和提高能源综合利用效率具有重要意义。
综述了目前中国国内外多能互补分布式能源主要技术的原理及特点，并重点介绍了燃气分布式能源、分布式光伏、蓄能系统、热泵技术等。
关键词：多能互补;燃气分布式;分布式光伏;蓄能1 引言中国能源正处于从总量扩张向提质增效转变的全新发展阶段，构建清洁低碳能源供给体系将成为中国能源发展的方向和目标。
其中，多能互补系统可以充分地利用分布式能源和可再生能源，对提升可再生能源消纳比例和提高能源综合利用效率具有重要意义。
多能互补分布式能源与传统供能系统很大的区别在于其丰富多样的电源形式，主要涵盖燃气轮机、内燃机、小水电、风力发电、光伏发电以及地热发电等。
此外还可配置储能设备，如飞轮储能、电池储能、超导储能、超级电容储能等多种形式储能。
分布式能源从空间、时间和特性上将多种能源进行整合互补，缓解整个系统波动，提升供能可靠性。
2 中国国内发展现状多能互补包括终端一体化集成供能系统和风光水火储多能互补系统两种类型。
为构建优良的多能互补分布式智慧能源系统，中国国内外研究团队不仅在多种能源组合方面尝试各种配置，在分布式电源、储能等方面也进行不断创新。
分布式电源指规模容量较小，产生的电能不需要大规模、远距离输送，与用户就近布置，直接进行就地消纳的微小型发电系统[1]，其一般包括传统发电模块、可再生能源发电模块等。
相对于传统电源，分布式电源系统简单，各组件互相独立，容易控制，对负荷变动的适应性强，拥有很好的调峰能力。
同时由于采用了新兴发电模块与引入了可再生能源，对温室气体及固体废弃物减排也有很大的促进作用。
近年来，由于具有以上优点，分布式电源发展迅速，包括就近供电、海岛供电、保障供电、备用电源、“黑起动”电源等。

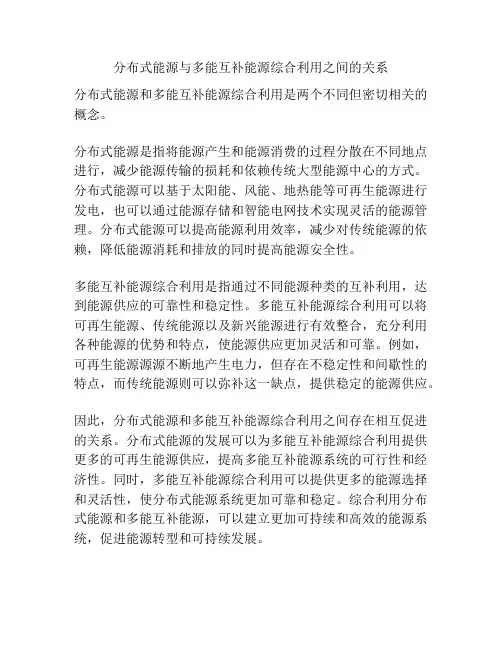

分布式能源与多能互补能源综合利用之间的关系
分布式能源与多能互补能源综合利用之间的关系
分布式能源和多能互补能源综合利用是两个不同但密切相关的概念。
分布式能源是指将能源产生和能源消费的过程分散在不同地点进行，减少能源传输的损耗和依赖传统大型能源中心的方式。
分布式能源可以基于太阳能、风能、地热能等可再生能源进行发电，也可以通过能源存储和智能电网技术实现灵活的能源管理。
分布式能源可以提高能源利用效率，减少对传统能源的依赖，降低能源消耗和排放的同时提高能源安全性。
多能互补能源综合利用是指通过不同能源种类的互补利用，达到能源供应的可靠性和稳定性。
多能互补能源综合利用可以将可再生能源、传统能源以及新兴能源进行有效整合，充分利用各种能源的优势和特点，使能源供应更加灵活和可靠。
例如，可再生能源源源不断地产生电力，但存在不稳定性和间歇性的特点，而传统能源则可以弥补这一缺点，提供稳定的能源供应。
因此，分布式能源和多能互补能源综合利用之间存在相互促进的关系。
分布式能源的发展可以为多能互补能源综合利用提供更多的可再生能源供应，提高多能互补能源系统的可行性和经济性。
同时，多能互补能源综合利用可以提供更多的能源选择和灵活性，使分布式能源系统更加可靠和稳定。
综合利用分布式能源和多能互补能源，可以建立更加可持续和高效的能源系统，促进能源转型和可持续发展。
天然气分布式能源的典型组合模式
天然气分布式能源的典型组合模式主要包括以下三种：并网模式：并网模式是一种常用的组合模式，主要应用于发电厂或大中型电网系统。
在该模式下，发电装置与主电网并联运行，发电机输出的电能可以直接供给用户或输送到大电网中。
这种模式的优点是可以充分利用发电装置的发电能力，同时可以满足用户的用电需求。
孤网模式：孤网模式是一种相对特殊的组合模式，主要应用于一些独立运行的电网或小规模电网。
在该模式下，发电装置与主电网分离，独立承担供电任务。
这种模式的优点是可以避免对主电网的依赖，提高供电的可靠性和稳定性。
互补模式：互补模式是一种综合性的组合模式，主要应用于多种能源互补的场合。
在该模式下，天然气分布式能源系统与可再生能源、核能等其他能源系统相结合，共同为用户提供电能。
这种模式的优点是可以充分利用各种能源的优势，提高能源利用效率，同时可以降低对单一能源的依赖。
综上所述，这三种组合模式各有优缺点，选择哪种模式主要取决于具体的能源需求和条件。
分布式能源系统与传统能源系统协同发展研究
分布式能源系统与传统能源系统协同发展研究近年来，随着全球能源需求的不断增长和环境问题的日益突出，分布式能源系统逐渐成为能源领域的研究热点。
与传统能源系统相比，分布式能源系统具有灵活性、可持续性和高效性等优势，但也面临着一些挑战。
因此，研究分布式能源系统与传统能源系统的协同发展，对于实现能源的可持续发展具有重要意义。
首先，分布式能源系统与传统能源系统的协同发展可以提高能源的供给可靠性。
传统能源系统主要依赖于中心化的大型能源设施，如火电厂和核电站。
然而，这些设施存在着供电中断的风险，一旦发生故障，将导致大范围的停电。
而分布式能源系统通过将能源产生和消费的过程分散到各个终端，可以减少供电中断的风险。
例如，利用太阳能光伏系统在建筑物屋顶上发电，可以为建筑物提供稳定的电力供应，减少对传统能源系统的依赖。
其次，分布式能源系统与传统能源系统的协同发展可以提高能源利用效率。
传统能源系统在能源输送过程中存在能量损耗和环境污染的问题。
而分布式能源系统可以将能源生产和消费的过程集成在一起，减少能源输送的损耗，并提高能源的利用效率。
例如，利用分布式能源系统可以将生产过程中的废热转化为电能，提高能源的利用率。
此外，分布式能源系统还可以与传统能源系统相结合，实现能源的互补利用。
例如，利用太阳能光伏系统发电，可以为电动汽车充电，实现能源的互补利用，提高能源利用效率。
再次，分布式能源系统与传统能源系统的协同发展可以促进能源的可持续发展。
传统能源系统主要依赖于化石能源，如煤炭和石油，这些能源资源有限，并且在开采和利用过程中会产生大量的二氧化碳等温室气体，加剧了全球气候变化。
而分布式能源系统主要依赖于可再生能源，如太阳能和风能，这些能源资源丰富，并且在利用过程中几乎不会产生温室气体。
因此，通过分布式能源系统与传统能源系统的协同发展，可以减少对化石能源的依赖，推动能源的可持续发展。
最后，分布式能源系统与传统能源系统的协同发展还面临着一些挑战。
天然气分布式能源的个人总结
天然气分布式能源的个人总结
天然气分布式能源是指将天然气作为能源资源，通过分布式能源系统进行分散式供电和能量利用的一种方式。
个人总结如下：
1. 灵活性和可靠性：天然气分布式能源系统能够根据能源需求进行灵活调整，同时具有高度可靠性。
由于天然气供应相对稳定，能够满足不同规模和类型的能源需求，包括住宅、商业和工业用途。
2. 高效能利用：天然气分布式能源系统能够实现能源的高效利用。
通过采用高效的燃烧设备和热回收技术，可以最大限度地提高系统的能源转换效率，减少能源的浪费。
3. 环保低碳：相比传统的能源供应系统，天然气分布式能源系统在环境和碳排放方面具有较低的影响。
天然气燃烧过程中产生的二氧化碳和其他污染物排放量较低，对空气质量和环境造成较小的影响。
4. 分散式能源供应：天然气分布式能源系统具有分散式供电的优势，可以将能源资源分散到不同地点进行供应，减轻输送和配电系统的压力。
这种分散式能源供应方式可以提高能源供应的可靠性和稳定性。
5. 可持续发展：天然气资源较为丰富，可以作为一种可持续发展的能源选择。
通过合理的开采和利用，可以实现对天然气资源的可持续利用，减少对其他非可再生能源的依赖，促进能源的可持续发展。
综上所述，天然气分布式能源具有灵活性、可靠性、高效能利用、环保低碳、分散式供应和可持续发展等优势，是一种值得推广和应用的能源供应方式。
多能互补集成
5、天然气分布式能源与热泵的融合系统 （1）融合机理特性
天然气分布式能源与可再生能源系统的耦合 耦合机理：最大限度的利用环境势能和清洁能源，提高能源的综合利用率，减少 环境排放。(将不可利用的低品位热能,如空气、土壤、水中所含的热能、太阳能 和工业废热等,转换为可以利用的高品位热能 。) 耦合特性： 热泵系统在利用低品位能源 时会受到低温侧热源的影响 从而降低系统的运行效率甚 至无法运行，如水源侧温度 低于5度时制热效率会显著 下降。 冬夏季从地下吸/放热 量长期不对等会影响系 统的运行效率。
廊坊市新朝阳泛能微网示范项目
项目概况
廊坊市政府从源头入手，采纳新奥集团泛能微网的理念，全面升级区域能源体系，
打造新朝阳泛能微网示范项目。 该泛能网共包含四个用户：热力三处、华航、新朝阳和乐晟，服务面积共40万m2。
微网系统充分利用原有用户的设备，并在原有系统的基础上进行优化重组，实现各个
用户的互联互通，能量的传输、调配和交易。设置一座分布式能源站，地下独立布置， 减少噪音、振动等影响。与简单煤改气相比，泛能网建成后每年可实现NOx减排7150 吨，SO2减排3360吨，粉尘减排2860吨。该项目由廊坊新奥燃气设备有限公司投资 5202.6万元建设和运营。
供冷源，实现太阳能和水源热泵耦合利用，高效节能。 投资合理、运行经济：采用“以热定冷”设计原则，合理确定生活热水供热量，根 据总热量确定供冷范围供冷热泵的融合系统
蓄能技术主要包括： 势能蓄积，包括抽水蓄能、压缩空气 蓄能等。 动能蓄积，如飞轮蓄能等。 热能蓄积，包括显热与潜热蓄热技术 等。 电磁能量蓄积，包括超导磁体蓄能、
二、天然气分布式能源和可再生能源的融合
1、2020年可再生能源和天然气分别占我国一次能源消费比重的 15% 和10% 可再生能源的迅速发展是未来能源需求继续增长和碳排放约束的 要求。 在我国《能源发展战略行动计划（ 2014~2020 ）》提出“着力优 化能源结构，坚持发展非化石能源与化石能源高效清洁利用并举， 大力增加风电、太阳能、地热等可再生能源和核电消费比重。到 2020 、2030年，非化石能源将占一次能演消费比重分别达到 15% 、 20%。 天然气是“十三五”时期油气行业的发展重点，目前天然气消费 占我国一次能源消费比重低于 6% ，与世界平均 24% 的水平相比， 发展潜力巨大。《中华人民共和国国民经济和社会发展第十三个 五年规划纲要》的重要目标是生产方式和生活方式绿色、低碳水 平上升。绿色发展要求，天然气到2020年将占一次能源消费比重 为10%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
②将天然气分布式能源年平均综合利用率＞70% 提高至 100%以上；
③增加了天然气分布式能源用电负荷，扩大了分布式的装 机规模提高了系统的节能率；
④融合系统合理地配置了设备，减少了投资，提高了全系 统的经济性。
（2）融合效益分析
天然气分布式能源与热泵系统的耦合（应用分析）
多种能源技术的耦合使用与单一热泵系统供热相比，系统一次能源利用率提高 了61%；与单一燃气系统供热相比，系统一次能源利用率提高了113.4%。
6、天然气分布式能源与太阳能的融合系统
耦合机理： 天然气分布式能源也可与太阳能（风能、生物质能等）及热泵耦合，构成另一种 具代表性分布式能源耦合系统。在该耦合系统中，太阳能可以是太阳能光伏发电， 作为CHP发电系统的电力补充；也可以是太阳能集热热水系统，与热泵系统互补 使用，并耦合天然气分布式能源构成耦合系统。某些情况下，太阳能也可单独与 热泵系统耦合构成分布式能源耦合系统。 耦合特性：太阳能与热泵分布式能源耦合系统特性举例
5、天然气分布式能源与热泵的融合系统
（1）融合机理特性
天然气分布式能源与可再生能源系统的耦合
耦合机理：最大限度的利用环境势能和清洁能源，提高能源的综合利用率，减少 环境排放。(将不可利用的低品位热能,如空气、土壤、水中所含的热能、太阳能 和工业废热等,转换为可以利用的高品位热能 。)
耦合特性：
天然气是“十三五”时期油气行业的发展重点，目前天然气消费 占我国一次能源消费比重低于6%，与世界平均24%的水平相比， 发展潜力巨大。《中华人民共和国国民经济和社会发展第十三个 五年规划纲要》的重要目标是生产方式和生活方式绿色、低碳水 平上升。绿色发展要求，天然气到2020年将占一次能源消费比重 为10%。
优先使用太阳能：太阳能集热器集热量设计应以满足热水总负荷40%作为太阳能热量。
确保用热需求：采用集中热水系统可有效保证大流量用水特点，保证用水可靠性和
舒适性需求。
新能源利用最大化：采用水源热泵作为太阳能辅助热源，按使用热水最高日用水量
进行设计，即太阳能集热量为0时，仍能满足热水负荷需求。并对公建等其他部分提
3、分布式能源系统
概念：是指分布在用户端的能源综合利用系统。一次能源 为气体燃料和可再生能源，利用一切可以利用的资源，二 次能源为分布在用户端的冷热电，实现以直接满足用户多 种需求的能源梯级利用。并通过中央能源供应系统提供支 持和补充。实现多系统优化，将电力、热力、制冷与储能 技术结合，实现利用效率最大化。
4、天然气分布式能源和可再生能源融合的必要性
（1）天然气和可再生能源在功能上相辅相成，互相补充， 发挥各自作用，风能和太阳能属于间歇性能源，在使用期 间必须随时储存，或设置后备电源来补偿供电不足时的供 能。
天然气分布式能源调度灵活，与可再生能源功能上相辅 相成。
（2）天然气分布式能源是可再生能源的主动动力支持。
最佳操作指导系统 设施能源管理系统
自动控制系统 控制器
传感、执行器
某机场能源优化管理系统的功能
AEMS
机场能 源 管 理 系 统
机场能耗公示系 统
BAS 楼宇自控系统
暖通空调监测与控制 环境舒适度控制 照明控制 电梯控制
EMS 能耗监测系统
建筑能耗监测 区域能耗监测 系统能耗监测 设备能耗监测
李先瑞
中国城市燃气协会分布式能源专业委员会 2016.05
目录
一、天然气分布式能源和可再生能源的融合
二、微网实现了天然气分布式能源和可再生能源融合 效益的最大化
三、天然气分布式能源和可再生能源融合是互联网+ 智慧能源的先行者
一、天然气分布式能源和可再生能源的融合
1、2020年可再生能源和天然气分别占我国一次能源消费比重的15% 和10%
（3）提高了系统发电供电的质量
（4）储存只是对微电网内部能量差值进行调节，减少 了储能设备用地和投资
（5）将可再生能源与负荷的不稳定性因素消耗在微电 网内， 减少对上一级微电网的冲击
（6）当上一级电网发生故障时，子网可以利用储能和 可再生能源为负荷提供电力
（7）微电网接收并响应上一级电网的能量调度，并能 起到对上一级电网支撑作用。
供冷源，实现太阳能和水源热泵耦合利用，高效节能。
投资合理、运行经济：采用“以热定冷”设计原则，合理确定生活热水供热量，根
据总热量确定供冷范围供冷负荷总量。
7、天然气分布式能源与太阳能、热泵的融合系统
蓄能技术主要包括： 势能蓄积，包括抽水蓄能、压缩空气 蓄能等。 动能蓄积，如飞轮蓄能等。 热能蓄积，包括显热与潜热蓄热技术 等。 电磁能量蓄积，包括超导磁体蓄能、 超级电容器蓄能等。 化学能蓄积，包括常规的蓄电池技术 以及将可再生能源转化为甲醇、氢等二 次能源等。
光伏发电 (130kW)
备用发电机
补电：285,120
Kwh
（1,000 Kw x 2）
绿电：269,514 Kwh
购入燃气：1,104,724 m3 三联供CGS 1,000 Kw X 1
发电：4,424,420 Kwh
40.5%
电力总量：K4w3h,89航1站,7楼94
25,123,211 Kwh
节能率 35.6％
电厂 锅炉
燃料 62.3
燃料 93.1
155.4
奥运能源中心三联供方案供热工况下节能率
4、微电网实现了天然气分布式能源和和可再生能源融 合系统效益的最大化，从以上两案例结果可知：微电 网具有以下作用
（1）太阳能光伏减少了天然气发电成本
（2）可再生能源接入方便，灵活，增加了可再生能源 的发电量
吸收式 制冷机
蓄电 系统
融合系统节能率天然气与可再生案例系统
燃料输入 100
三联供 系统
电 23.2 冷 60.7 热水 27
电厂 电空调
锅炉
燃料
69.7 燃料 45.6 燃料 29.9
节能率 31％
奥运能源中心三联供方案制冷工况下节能率
燃料输入 100
三联供 系统
电 20.7 热 83.8
基于可再生能源的分布式能源 耦合系统工艺流程图
8、天然气分布式能源与可再生能源融合的工艺流程耦合
二、微电网实施了天然气分布式能源和可再 生能源融合系统效率的最大化
1、微电网的定义： （1）定义：微电网是由分布式电源、储能和负荷构成
的可控供能系统。
（2）基本结构
燃汽轮机 柴油发电机 风力发电 光伏发电 沼气发电 波浪能发电 生物质能发电
（8）实现可再生能源利用效益的最大化
（9）实现天然气分布式能源利用效益的最大化。
三、天然气分布或能源和可再生能源融合系 统是互联网+智慧能源的先行者
1、互联网智慧能源的定义和作用
（1）定义：互联网是能源生产、传输、存储、消费以及 与能源市场深度融合的能源产业发展新形态，具备设备智 能，多能协同，信息对称，供需分散，系统扁平，交易开 放等主要特征。
（动力/照
4,023,163 Kwh
停车场
明） 空调冷水 51,458 GJ
14,745,420 Kwh
空调热水 20,539 GJ
涡轮冷冻机
冷冻/冷却水泵/风机
空气源热泵冷热水机组 地源热泵
废热蒸汽
废热热水
7.4% 热水： 2,910 GJ
25.8% 蒸汽： 10,147 GJ
能源中心
生活热水 6,237 GJ
天然气分布式电站属于主动用能，而风电、光伏及其它 可再生能源属于被动式用能，其利用因自然条件的不同而存 在随机性和不可控性，多种能源互补式利用模式不但可以以 最优化的方式利用当地资源，并能在很大程度上节省巨额输 电费用，从而达到能源利用全过程中的效率，最大化和成本 最小化。
（3）天然气分布或能源和可再生能源融合的作用
（4）融合系统评价指标
（5）融合系统的节能率
3、微电网技术应用于天然气和可再生融合系统的案例 奥运能源展示中心效果图
天然气
奥运能源展示中心
体育馆
内燃机
微燃机
运动员 低温水 公寓
氢能
光电
电池
燃料电池
外燃机
地源热泵
燃料电池
中温水 控制中心
商场
内燃 机
高温水
燃气轮机
会展中心 蓄电
系统
游泳馆
热泵系统在利用低品位能源 时会受到低温侧热源的影响 从而降低系统的运行效率甚 至无法运行，如水源侧温度 低于5度时制热效率会显著 下降。
冬夏季从地下吸/放热 量长期不对等会影响系 统的运行效率。
CCHP与热泵耦合使用，利用CCHP余热提升极端天气下热泵系统低温侧温 度可大大提高系统效率；同时利用CCHP技术作为调节，可保证冬夏季热 泵系统向地下的放热量一致，提高系统运行的稳定性。
废热蒸汽
废热热水
蒸汽吸収冷冻机 涡轮冷冻机
燃气吸收冷热水机 空气源热泵冷热水机组
地源热泵
燃气热水锅炉
冷水 热水 热水
制冷 制热 供热水
太阳能发电:2,000KW
（2）融合系统能量管理系统
AEMS
机场能源管理系统
可选项
可选项
EneSCOPE
BEMS
能源站 航站楼
DCS / PLC
设备
DDC
环境/能耗信息发布系统
（1）某机场航站楼天然气分布式能源和可再生能源融合供 能系统
能源结构
能源中心航站楼ຫໍສະໝຸດ 电力 光伏发电柴油
都市燃气
变电设备 20MVA×2 备用发电机 1,000kW×2
NAS电池 1,000kW×1 三联供 CGS 1,000Kw X1
