副本奥的斯机电调试主要菜单
奥的斯电梯调试资料
奥的斯电梯调试资料，LCB-II TOMCB配SIEI变频器调试资料一、上电前的检查对照电气原理图检查主回路，安全回路，抱闸回路等的接线。
二、电机自整定(请注意下面所述自整定方法均在主机空载情况下进行!电机三相请严格和控制柜内对应，请相信这样做可以让您节约不少时间。
)☆小帮助：SIEI变频器的参数树确认可安全上电后，首先可进行电机自整定(可仅给变频器供电，主板可不上电)。
首先请把变频器的参数复位,菜单方法如下：STARTUP→STARTUP CONFIG→LOAD DEFULT 按下面板ENTER键后，参数复位。
切记：参数复位后，必须先保存一遍。
菜单方法如下:STARTUP→SAVE CONFIG随即可进行电机自整定：1.参数的输入：(1)Startup→Startup Config→Enter setup mode→Drive Data→φMains voltage=400VφAmbient temp=40φSwitching freq=8kHZφSpd ref/fbk res=0.03125rpm→Motor Data→φRated Voltage=380VφRated Current=** A(电机额定电流)φRated Speed=** rpm(电机额定转速)φPole Pairs=** (注意：此值是极对数)φTorque Constant=** (额定转矩除以额定电流可得出此值)φEMF Constant=0(反电势，设为0，由自整定得出)φStator resist=0(定子电阻，设为0，由自整定得出)φlss inductance=0(阻抗，设为0，由自整定得出)→Curreg Autotune Results→φMesasured RS=0 ohmφMesasured DTL=0 VφMesasured DTS=0 ohmφMesasured LsSigma=0 H2.电机的整定以上参数设定完毕后，进入Autotune选项，进行电机自整定，步骤如下：Startup→Startup Config→Enter setup mode→Setup MODE看到上面第三个方框画面后，闭合控制柜内CP3,CP4开关，短接TOMCB JP5.7和5.8，再短接TOMCB JP8.1(使能)和JP8.5(COM)，按下绿色I键，电机便开始自整定。
奥的斯常用主板参数菜单
奥的斯常用主板参数菜单奥的斯变频器输入信号监控M215菜单奥的斯ACD5MR安全及门锁回路奥的斯服务器查看主板故障清除故障奥的斯DO3000S门机调试说明西子奥的斯OH6000主板与接口板端子介绍奥的斯服务层设置楼层显示设置外呼地址设置西子奥的斯OH6000系列主板故障码分析奥的斯服务使用快捷键参数菜单中文说明奥的斯钢带检测常见故障处理及调试学习奥的斯无机房SPBCII板常用功能按钮介绍奥的斯ACD系列变频器通用最新故障码含新国标（上）奥的斯ACD系列变频器通用最新故障码含新国标（中）奥的斯ACD系列变频器通用最新故障码含新国标（下）奥的斯ACD系列通用最新故障码(上)奥的斯ACD系列通用最新故障码(中)奥的斯ACD系列通用最新故障码(下)奥的斯ACD-MR无机房SPB厅外服务显示板操作培训奥的斯系列M1111常见的闪动状态模式奥的斯系列M1111状态操作模式代码表奥的斯无机房ACD2/3-MRL临时屏蔽抱闸检测开关操作说明奥的斯ACD-MR无机房SPB厅外服务显示板操作培训奥的斯OH6000井道学习方法步骤奥的斯和西奥系列状态操作模式代码表奥的斯显示DLM状态现场故障排查奥的斯ACD系列GECB板轿顶板轿厢板端子介绍奥的斯DO3000门机简单快捷调试方法奥的斯ACD/Gen2系列井道自学习过程中常见故障处理奥的斯启动倒溜舒适感调整奥的斯ACD5MR主板轿顶板轿厢通讯板端子说明完整版全系列奥的斯及西奥系列服务器查看故障及清除故障奥的斯AT120门机学习奥的斯上行超速保护测试操作奥的斯ACD系列M243电梯自动找底层新时达AS380D/C7000一体机调试新时达AS380一体机调试康力电梯380D/C7000+一体机培训（上）康力电梯380D/C7000+一体机培训（下）新时达C7000快车调试新时达C7000快车功能测试新时达C7000慢车调试新时达系统运行次数及密码设置新时达AS380系统新国标新增功能参数配置培训默纳克和新时达一体解码器新国标版本新时达现场手动抱闸力测试方法步骤新时达系统UCMP现场测试方法步骤新时达AS380系列新国标主板轿厢板端子介绍新时达系列含新国标故障码解释现场排查(中)新时达系列含新国标故障码解释现场排查(下)默纳克新时达多能解密器使用说明新时达抱闸制动力检测方法奥的斯常用主板参数菜单M1311 SYSTEM系统参数描述说明Default默认值Value设置范围TOP顶层81~99 LOBBY大厅00~99 BOTTOM底层00~98PI轿内显示面板00~7HPI外呼显示面板00~7 LR-T轿内照明延时200~255 CR-DIR复位运行方向00~1LW-TYP称重类型20~255 PX2.1按实际接线而定10~3 UCM-TYP轿厢意外移动00~3M1312 OCSS功能参数描述说明Default默认值Value设置范围ARD-P自动反层楼层设置2550~255 ARD-T自动反层响应时间00~255 PKS-P锁梯楼层00~255 PKS-TYP锁梯类型00~2 PKS-T锁梯响应时间00~255 DCP-T关门保护时间4025~255 ANS防捣乱指令个数30~99 OLD-TYP超载消耗选择00~1 ANS(kg)防捣乱1030~250 PEAK(%)高峰5030~70 LNS(%)满载8050~95 OLD(%)超载110100~110 ATT司机开关类型00~2 ISC独立开关类型20~4 ISC-T独立响应时间00~30 DHB-TYP开门保持类型00~1 EN-HCC取消外呼类型00~2 CAR-DIR运行方向00~1M1313 GROUP并联群控描述说明Default默认值Value设置范围GRP-NO并联环中本梯编号11~8 GROUP并联中电梯数11~8 CNL大厅允许同时停梯数11~8M1314 DRIVE变频器描述说明Default默认值Value设置范围DRV-TYP变频器类型10~1 EN-ADO提前开门10~1 EN-ABL提前抱闸00~1 6LS-TYP6LS类型00~1M1315 DOOR门机描述说明Default默认值Value设置范围DOOR前门门机类型130~15 REAR后门门机类型130~15 EN-NDG强迫关门00~1 NDG-T强迫关门时间2010~255 DTC-T关门保护时间3010~255 DTO-T开门保护时间3010~255M1316 POS.REF位置描述说明Default默认值Value设置范围DZ-TYP光电类型10~3 EN-RLV再平层功能10~1M1317 SERVIC服务描述说明Default默认值Value设置范围SPB-TYP SPB板类型2550~255 Encoder编码器1312~15 SDI-Max运行速度302~60指示SDI-Dir运行方向指示00~1 BRE-Max松闸最大速度121~12M1318 EMERG消防描述说明Default默认值Value设置范围EFO-P消防楼层00~255 EFO-SD蜂鸣器00~4 EFO-BUZ蜂鸣器00~120 EFS-TYP消防类型00~10M1319 SECURITY安全描述说明Default默认值Value设置范围EN-IST间歇服务00~7 IST-P间歇服务楼层2550~255 EN-CRO轿内读卡器00~7 EN-HCRO厅外读卡器00~7M13110 TEST测试描述说明Default默认值Value设置范围TPOS 1测试运行起始楼层00~255 TPOS 2测试运行终止楼层70~255 TDELAY运行间隔时间2550~255M13111 TIME 时钟功能描述说明Default默认值Value设置范围TFA1-OP功能选择00~20 TFA1-TYP时钟类型00~3 TFA1-SHR启用时设置00~23 TFA1-SMI启用分设置00~59 TFA1-EHR终止时设置00~23 TFA1-EMI终止分设置00~59TFA1-WEK工作日选00~64择相关的前期资料推送请点击下方链接查看：西奥SMART主板调试（上）西奥称重调试说明西奥SMART板上行超速试验方法步骤西奥SMART主板安全回路短接及旁路操作说明西奥SMART井道自学习方法西奥系列功能参数设置(上)西奥SMART主板安全回路短接及旁路操作说明西奥SMART主板手动抱闸力矩检测测试方法西奥SMART主板UCMP轿厢移动测试方法西奥ALMCB/HAMCB板启动舒适感倒溜调试西奥DO3000 Easy-con门机简单调试西奥SMART同步机轿厢意外移动测试/抱闸力矩测试说明西奥SMART板小键盘使用说明菜单西奥SMART板小键盘介绍说明抱闸力矩检测测试方法西奥系列常见驱动故障及排除方法(上)西奥系列常见驱动故障及排除方法(中)西奥系列常见驱动故障及排除方法(下)西奥系列查看主板故障及驱动故障清除及常见闪烁的信息西奥系列ALMCB和HAMCB板介绍培训西奥GECS扶梯自学习调试方法西子奥的斯AMCB2板说明及井道自己学习方法西奥调试服务器及系统菜单说明培训（上）西奥调试服务器及系统菜单说明培训（中）西奥调试服务器及系统菜单说明培训（下）西奥系列新增UCMP功能故障排查及解决方法西奥SMART慢车调试运行奥的斯蓝牙APP手机服务器操作说明西奥SMART板服务器介绍常用的状态输入输出信号(中)西奥系列RS32板轿厢通讯板I/O地址设置外呼板I/O地址设置I/O地址取反设置西奥SMART主板端子介绍服务器菜单培训(上)西奥系列ALMCB板HAMCB板井道自学习方法步骤西奥系列IO地址设置服务使用介绍默纳克定时分层服务设置西奥系列主板数码管驱动故障码默纳克通讯干扰查看及外呼通讯质量是否正常外呼地址设置默纳克3000new全系列抱闸制动力检测及轿厢意外移动开启与关闭默纳克1000UCMP功能试验方法及门旁路使用说明默纳克E65UCMP轿厢意外移动保护故障处理默纳克E66抱闸制动力检测异常故障处理默纳克E20故障详细分析及排除默纳克NICE900门机异步机调试默纳克同步主机带载调谐方法默纳克NICE900门机同步电机调试默纳克轿顶板常开常闭输入信号设置默纳克3000env并联调试说明默纳克服务层和开门层设置方法默纳克启动停车舒适感调整默纳克不放重物空轿厢做平衡系数方法默纳克3000B系列接口板端子说明默纳克NICE3000+主板与轿顶板端子说明。
奥的斯服务器中文说明
F8fg9545t550-04XO-21VF将服务器插入OCSS ，则四个模块均可监控；插入MCSS ，可监控除OCSS 的其他三个模块；插入DBSS 或DISS 只能监控对应模块本身。
现在我们对各模块重要菜单做说明。
一． Ocss 重要菜单： 1。
监控（MONITOR ）M-1-1-1（CARMONITOR ），此菜单可用来监控轿厢的状态，操作模式，运动状态，门状态，内外呼的数目，以及负载状态。
它还允许用服务器输入内外呼信号。
群组中轿厢方向位置操作模式状态前后门状态8其中，操作模式是非常重要的信息。
M-1-1-2（IOMONITOR ），此菜单可检查一些重要的串行输入输出状态. M-1-1-3（GROUPMONITOR ），此菜单可监控群组中其他电梯的状态。
2M-1-2-1（1，2，3ON ，OFF 键来强制输出口的状态。
串行连接地址地址位数 轿厢42M-1-2-2-1（。
100次60分故障代码DTC 保护发生5M-1-2-2-2（3M-1-3-19个子菜单。
M-1-3-2（INPUT/OUTPUT ），串行通讯地址设置。
M-1-3-3（MASKS ），用于多种屏蔽服务，共四个子菜单，最常用的是第一个。
M-1-3-4（POSINDICATORS ），各楼层显。
M-1-3-5，楼层表（FLOORTABLE ），OCSS 与MCSS 楼层对应关系。
4．特殊参数设置（SPECIALSETUP ）M-1-4-4（OPMODEENABLE ）,操作模式屏蔽。
注意设为PROTECT 者无法屏蔽。
M-1-4-6（BCPDGTABLE ），各层BCP 对应表，用于语音报站。
较早的版本没有这个菜单。
5．清零（CLEAR ）M-1-5-1（CLEARPFRAM ），用于清除保持在RAM 中的故障信息。
一般在第一次动快车时需要插上电池执行此操作。
附:a.操作模式及运行状态一览(M-1-1-1)ANS防捣乱服务ATT司机服务CHC切断外呼操作DCP有运行指令但在DCP-T内未关门进入此模式DTC关门超时保护DTO开门超时保护EFO消防返基操作EFS消防员服务操作EPC紧急电源校正运行EPR紧急电源营救操作ESB急停模式EQO地震操作IDL正常待机ISC独立操作INI初始化LNS满载模式MIT上高峰模式NAV服务不允许NOR正常运行INS检修模式OLD超载模式PKS基站关机操作PRK电梯停靠COR位置校正运行REC恢复运行OHT驱动器过热操作Mu上方向运行Md下方向运行M-无运行方向M*运行未准备b.常用输入输出信号DCB关门按钮CHCC切断外呼EFK消防返基开关EFO火警操作开关ISS独立开关ESK消防员服务开关PKS2基站关机钥匙开关ATK司机开关ISD独立下行开关ISU独立上行开关NSB直驶开关EQS地震开关ESH消防员服务保持开关EFKB消防旁路CRC读卡开关DOB开门按钮ANSS防捣乱开关(10%)LNS满载开关LWS超载开关CCB轿内指令按钮HB厅外召唤按钮BUZ 蜂鸣CDDL 轿内下行灯 CUDL 轿内上行灯 FSL 火警灯 LPT 过层钟 OLS 超载灯CDGD 下行到站钟 CDGU 上行到站钟LFCC 自动切断照明风扇 UHL 厅外到站灯(钟) HDDL 厅外下行灯 HUDL 厅外上行灯 PKL 基站关机灯 FULL 厅外满载灯 c 。

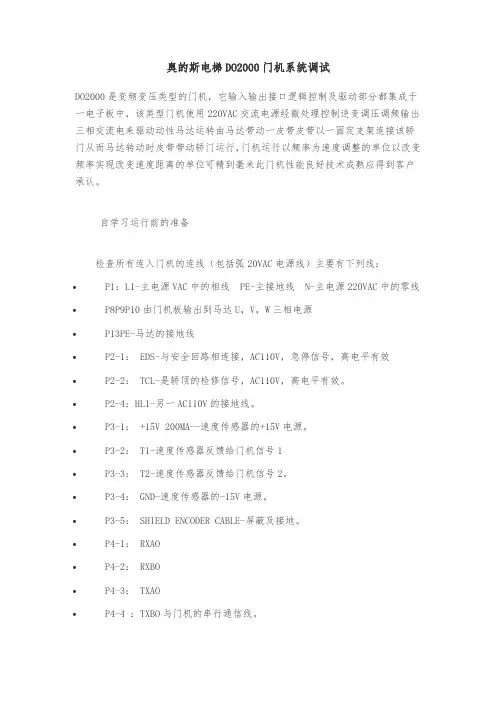

奥的斯电梯DO2000门机系统调试
奥的斯电梯DO2000门机系统调试DO2000是变频变压类型的门机，它输入输出接口逻辑控制及驱动部分都集成于一电子板中，该类型门机使用220VAC交流电源经微处理控制逆变调压调频输出三相交流电来驱动动性马达运转由马达带动一皮带皮带以一固定支架连接该轿门从而马达转动时皮带带动轿门运行，门机运行以频率为速度调整的单位以改变频率实现改变速度距离的单位可精到毫米此门机性能良好技术成熟应得到客户承认。
自学习运行前的准备检查所有连入门机的连线（包括弧20VAC电源线）主要有下列线：∙P1：L1-主电源VAC中的相线PE-主接地线N-主电源220VAC中的零线∙P8P9P10由门机板输出到马达U，V，W三相电源∙P13PE-马达的接地线∙P2-1： EDS-与安全回路相连接，AC110V，急停信号，高电平有效∙P2-2： TCL-是轿顶的检修信号，AC110V，高电平有效。
∙P2-4：HL1-另一AC110V的接地线。
∙P3-1： +15V 200MA--速度传感器的+15V电源。
∙P3-2： T1-速度传感器反馈给门机信号1∙P3-3： T2-速度传感器反馈给门机信号2。
∙P3-4： GND-速度传感器的-15V电源。
∙P3-5： SHIELD ENCODER CABLE-屏蔽及接地。
∙P4-1： RXAO∙P4-2： RXBO∙P4-3： TXAO∙P4-4 ：TXBO与门机的串行通信线。
∙P5-1：+30VINPUT-给门机板的+30VDC工作电源。
∙P5-2：DOS-输出+30VAC∙P5-3：DOL∙P5-4：ISO-门区安全信号输出端号，低电平有效，最高电压为+30VDC。
∙P5-5：NDG/EDP-强迫关门信号输出端，最高电压为+30VDC。
∙P5-6：SPARE-备用端号。
∙P5-7：DOB-开门信号输入端，+30VDC为高电平有效。
∙P5-8：DO从开门及开门信号输入端口，+30VDC为高电平有效。
奥的斯服务器中文说明
F8fg9545t550-04 XO-21VF将服务器插入OCSS，则四个模块均可监控；插入MCSS，可监控除OCSS的其他三个模块；插入DBSS或DISS只能监控对应模块本身。
现在我们对各模块重要菜单做说明。
一．Ocss重要菜单：1。
监控（MONITOR）M-1-1-1（CAR MONITOR），此菜单可用来监控轿厢的状态，操作模式，运动状态，门状态，内外呼的数目，以及负载状态。
它还允许用服务器输入内外呼信号。
群组中轿厢方向位置操作模式状态前后门状态梯号向下6楼正常上方向运动前开到底，后关到底8 U U 02 D 00 1负载状态8楼上召上2下0 10%开关动作其中，操作模式是非常重要的信息。
M-1-1-2（IO MONITOR），此菜单可检查一些重要的串行输入输出状态.M-1-1-3（GROUP MONITOR），此菜单可监控群组中其他电梯的状态。
2．测试（TEST）M-1-2-1（RSL I/O ），此菜单可用来检查所有串行输入输出口的状态，通过选择1，2，3来监控轿厢，厅外和群控串行信号。
也可通过ON ，OFF 键来强制输出口的状态。
串行连接 地址 地址位数输入有效，输出无效M-1-2-2-1（EVENT LOG ），OCSS 故障记录。
运行次数 运行时间 分DTC 保护 发生5次 最近一次发生于3分钟以前M-1-2-2-2（MODES ）模式记录 。
最近一次发生于14分前3．一般参数设置（NOM SETUP ）M-1-3-1（INSTALL），OCSS安装参数，用于实现丰富的轿厢操作功能，里面共9个子菜单。
M-1-3-2（INPUT/OUTPUT），串行通讯地址设置。
M-1-3-3（MASKS），用于多种屏蔽服务，共四个子菜单，最常用的是第一个。
M-1-3-4（POS INDICATORS），各楼层显。
M-1-3-5，楼层表（FLOOR TABLE），OCSS与MCSS楼层对应关系。
4．特殊参数设置（SPECIAL SETUP）M-1-4-4（OPMODE ENABLE）,操作模式屏蔽。
奥的斯DO门机调试说明.doc
DCSS5调试说明书一.自学习过程：（分 Step1 和 Step2）Step1：Welcome to DCSSPress Button=3↓按“ 3”键Monitor=1Test=2Setup=3 Tools=4↓按“ 3”键（为了得到SETUP 菜单，请按shift ＆ 7）Inst1=1Inst2=2Field=3Eng=4↓按“ 1”键Config=1SetDef=9↓按“ 1”键>Motor:DO2000Motor:HSDS↓按<GO ON/GO BACK>键，<ENTER>选择马达的类型。
>Door:TLDDoor:CO↓选择开门的型式为中分或双折，TLD 为双折门， CO 为中分门>Doorwidth:[mm]00900mm>——↓选择开门的宽度,<ENTER>>Encoder:DO2000Encoder:HSDS>↓<GO ON/GO BACK>>Encoder:user defined>↓选择编码器的类型，<ENTER>Step2:1.感觉测试 :Sense TestPrep Sense TestPlease wait!Door is opening?<1>YES <0>NO↓观察门的移动并回答，如果门完全打开，它又开始关门Door is closingPlease wait!↓门完全关闭，又问Door is closed?<1>YES <0>NO回答问题2．学习门的宽度：Learn DOORWAY编码器积累了开关门过程的脉冲来描述门的宽度。
Door is openingPlease wait!当门完全打开，回答下面的问题Door is opened?<1>YES <0>NO如果回答“ YES ”，门将开始下一个动作。
奥的斯电梯最新调试资料
For personal use only in study and research;not for commercial use调试手册奥的斯电梯有限公司文件编号：OH-CONB863_SUR_ZH授权AUTH. CAL4804This work and the information it contains are the property of Xizi Otis Elevator Company (“XOEC”). It is delivered～others on the express condition that it will be used only for, or on behalf of, XOEC; that neither it nor the information it contains will be reported or disclosed, in whole or in part, without the prior written consent of XOEC, and that on demand it and any copies will be promptly returned～XOEC.目录1概述 .................................................................................................................... 错误！未定义书签。
2检修模式运行条件检查 .................................................................................... 错误！未定义书签。
3检修模式GECB上电检查............................................................................... 错误！未定义书签。
奥的斯电梯DO3000门机简单快捷调试方法
奥的斯电梯DO3000门机简单快捷调试方法一.更换门机后高级调试步骤：1.门机上电打开变频器开关，如果变频器上的电源指示灯亮，则变频电源正常。
2.输入密码进入菜单 3311，翻到最后Password 参数，输入密码4321，按服务器蓝键加确键后再输入密码8888，按服务器蓝键加确键。
注:更换电机或者更换变频器后，电机参数需要重新设置。
二.门机调试步骤1、进入菜单 3311，把运行模式 Run comand source 更改为0。
步骤2、进入菜单 3312，把 Feedback mode 更改为0。
步骤3、进入菜单3313 更改第一个参数“Rated Power”可以选择电机类型。
注：必须严格按照以上步骤进行，若没有进行步骤1和2，直接自学习的话，门机可能会不正常，必须断电（等待电源灯完全熄灭）上电后才能正常。
三、定位学习注:更换电机或者更换变频器后，电机参数需要重新设置。
1、进入菜单3311，把运行模式Run comand source更改为0，0 的情况下，把门拉到门区中间。
2、进入菜单3313 更改第一个参数“Rated Power”可以选择电机类型，常见门电机额定功率Rated Power 设置为43.5 为2.3N·M 电机，设置为94.3 为 5.0N·M 电机。
3、服务器按332蓝键加确键，门会稍微动一个距离（大概两公分左右，如果门没有动，则用手把门换一个位置重新定位），表示定位完成。
四、门宽学习1、服务器进入菜单334蓝键加确键，进行自学习。
2、学习过程中，先关门到位，在开门到位，在关门到位。
3、如先开门，说明方向不对，可更改M3311Rotate dir1/0。
4、学习没有报故障说明学习成功。
5、先将M3312，把Feedback mode 更改为1后,在将M3311，把运行模式Run comand source 更改为6。
（注各厂家不一样）门机演示运行：1、进入菜单3312，确认Feedback 参数是否为0，如果不为0，则更改为0。
