2018-2019学年广州市越秀区九年级(上)期末考试物理试卷(含答案和解析)
2018-2019学年广州市越秀区九年级（上）期末考试物理试卷一、选择题（每小3分，共36分）1.下列关于机械效率的说法正确的是（）A. 越省力的机械，机械效率越高B. 做功越少的机械，机械效率越低C. 做功越慢的机械，机械效率越低D. 总功相同，有用功越大的机械，机械效率越高2.如图所示，有甲、乙、丙三个轻质小球，甲带正电，先用甲靠近乙，发现乙被排斥；再用乙靠近丙，丙被吸引。
则下列判断正确的是（）A. 乙一定带正电，丙一定带负电B. 乙一定带正电，丙可能带负电C. 乙可能不带电，丙一定带正电D. 乙一定带负电，丙可能带负电3.图中的电水壶是常用小家电。
下列有关电水壶烧水的观察和思考，正确的是（）A. 加热过程中，水的内能是通过热传递的方法改变的B. 加热过程中，水的热量不断增加C. 沸腾时，所冒的“白气”是水汽化产生的水蒸气D. 沸腾时，水的温度、内能均不变4.炎炎夏日，烈日下海滩的沙子热得烫脚，而海水很清凉，傍晚落日后，沙子凉了，海水却依然暖暖的，这主要是因为海水和沙子具有不同的（）A. 密度B. 内能C. 热量D. 比热容5.下列如图事例中，通过做功来改变物体内能的是（）A. 放在热汤里的金属勺变烫B. 放入冰箱的食品温度降低C. 取暖器旁的物体温度升高D. 冬天拨手，手变暖6.关于如图所示实验的说法，错误的是（）A. 试管口出现的白雾是液化的结果B. 该实验基本能反映热机的工作原理C. 木塞冲出的过程机械能转化为内能D. 该实验可以说明做功能改变物体的内能7.如图所示电路，下列说法正确的是（）A. 闭合开关S1、S3，断开开关S2时，灯L1、L2串联B. 闭合开关S2，断开开关S l、S3时，灯L1、L2并联C. 闭合开关S1、S2，断开开关S3时，灯L1亮、L2不亮D. 闭合开关S2、S3，断开开关S1时，灯L1不亮、L2亮8.关于图中的甲、乙中各物理量的关系，正确描述的是（）A. I1＝I2＝I3＝I4B. U1＝U2＝U3＝U4C. I1＝I2，I3≠I4D. U3＝U4，U2≠U39.有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1800W，乙的额定功率为1200W．两个电热水壶都正常工作时，下列说法中正确的是（）A. 甲电热水壶两端的电压较高B. 电流通过甲电热水壶做功较快C. 通过两个电热水壶的电流相等D. 甲电热水壶消耗的电能较多10.“全国中小学安全教育平台“和物理学科都强了安全用电。
下列说法符合安全用电要求的（）A. 若空气开关“跳闸“，一定是使用了大功率用电器B. 用电器着火时，应迅速向用电器泼水灭火C. 安装电路时，开关接在用电器和火线之间D. 可以将电冰箱的三线插头最长的脚折断后，插在插座上继续使用11.下列现象中，能说明分子间存在相互作用力的是（）A. 把香水擦在皮肤上，能闻到香味B. 月球绕着地球转动，不能脱离地球的吸引C. 两个铅块磨平压合后不易拉开D. 塑料吸盘压紧在玻璃上很难被拉开12.如图所示，电源电压保持6V不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1的规格为“10Ω 0.5A，滑动变阻器R2的规格为“20Ω1A”。
闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（）①电流表示数允许的变化范围为0.2A﹣0.5A②电压表示数允许的变化范围为2V﹣3V③滑动变阻器R2允许接入电路阻值的变化范围为10Ω﹣20Ω④电路消耗总电功率允许的变化范围为1.8W～3WA. 只有①和④B. 只有②和③C. 只有①和③D. 只有②和④二、填空、作图题（共24分）13.如图是使用手机和自拍扦进行自拍时的示意图，将自拍杆看作一个杠杆，O为支点，请在图中画出自拍杆所受的阻力F2和F1的力臂L1．（不考虑自拍杆的重力）14.如图是既能吹冷风又能吹热风的某品牌商易电吹风（只要一按按键则电吹风立刻吹风），小明想设计此电吹风的简化电路图，吹冷风指的是电热丝不工作，吹热风指的是电动机和电热丝同时工作，当中电动机用符号“ ”、电热丝用符号“ ”、电源用符号“ ”表示，现有电源一个、开关两个、电动机一个、电热丝一个、导线若干，请在方框中帮小明画出满足生活中实际条件的简化电路图。
15.将规格都是“220V 100W“的一台电风扇、一台电视机和一把电烙铁，分别接入220V的电路中，通电时间相同，比较电流通过它们产生的热量，说法正确的是：________。
（选填：“三者一样多成“或“电风扇最多”或“电视机最多”或“电烙铁最多“）16.在图甲所示电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则电阻R1两端的电压为________V，电流之比I1：I2＝________。
17.小英在做用滑动变阻器改变灯泡亮度的实验时（学生电源提供的电压恒为3V），连接了如图所示的电路，她闭合开关S后，发现灯泡L不亮，她将滑动变阻器的滑片P从右端滑动到左端，再滑动到右端的过程中，灯泡L始终不发光。
为了排除电路故障，小英用量程为0﹣3V的电压表进行检查判断，她将电压表的负接线柱与A接线柱连接，电压表正接线柱依次与其他接线柱连接，对应出现的电压表示数如下表所示。
电压表正接线拄与其他接线柱连接情况电压表示数/V与B接线柱连接 3与C接线柱连接 3与D接线柱连接 3与E接线柱连接 3与F接线柱连接0与G接线柱连接0与H接线柱连接0根据以上信息，可判断________段电路一定出现了故障，此故障可能是________。
18.随着我国人民生活水平的提高，家庭小汽车作为一种普通的交通工具已走进千家万户。
（1）汽车发动机一般是汽油机，在________冲程把燃料燃烧产生的内能转化为机械能；完全燃烧1kg的汽油能够释放________J的能量；（汽油的热值为4.6×107J/kg）（2）阅读了某牌号汽车发动机的说明书后，将内燃机的能量流向制成如图所示的图表，根据图表给出的信息，该内燃机的效率为________%。
（3）为确保发动机正常工作，需对其冷却。
一般使用水来充当冷却剂，你认为有什么优点（只写一种）：________。
19.如图是小明用滑轮组将货物沿水平轨道拉出仓库的示意图，已知货物质量为600kg，若货物所受轨道的摩擦力为其重力的0.1倍，人的拉力是400N，当人以0.6m/s的速度匀速前行10m，将货物拉出仓库，则在此过程中（g取10N/kg），则有用功率P＝________W。
三、解析题（20小题7分，21小题8分，共15分）20.如图14甲所示是一种常见的电热水袋，图乙是它的结构示意图，其性能指标如下表所示。
额定电压额定加热功率指示灯功率袋内充水自动断电温度220V 500W ≤0.2W 1L 65°C求：（1）给它通电，当达到断电温度时，水共吸收了2.1×105J的热量，袋内水的初温（水的比热容：4.2×103J/(kg·°C)、水的密度：1.0×103kg/m3）；（2）电热水袋此次在额定电压下通电10min指示灯熄灭，则电热水袋的发热效率21.小明同学家的电能表如图所示，他将家中的其它用电带都与电源断开，仅让电水壶（电阻大小不变）在额定电压下工作，观察1min内电能表的转盘转了45rev，求：（1）电水壶是利用电流的________效应来工作的；（2）烧水过程中消耗的电能；（3）电水壶正常工作时的电流；（4）当实际电压只有额定电压的90%时，电水壶的实际功率。
（以上计算结果可保留一位小数）四、实验、探究題（第22小题6分，第23小题6分，第24小题13分，共25分22.如图所示是小明测量杠杆机械效率的实验情景（杠杆的重力忽略不计）（1）请在下表中把相关的数据填写完整物体重G/N 物体上升的高度h/cm弹簧测力计的示数F/N弹簧测力计的竖直距离s/m 有用功W/J总功W/J机械效率η/%4 30（2）为提高本实验中杠杆的机械效率，请提一条合理的建议：________。
23.如图所示，在探究电流通过导体产生的热跟什么因素有关的实验中，两个相同的透明容器A、B中各自有一段电阻丝，并通过U形管中的液体密封了等量的空气。
（1）实验中通过观察________，反映电阻产生热量的多少。
（2）若想探究“电流和通电时间相同时，导体产生的热量与电阻大小的关系”，请你用笔画线代替导线。
连接图中器材形成实物电路（连接实物图时，导线不可交叉。
）（3）如图所示的装置是用来研充电流通过电阻丝产生的热量与电阻大小的关系，若想把如图所示的装置进行调整，用来研究“导体产生的热量与电流的关系”，应该如何操作？（自行添加、更换必要的实验器材）请写出你的实验步骤：________。
24.小军在“测量小灯泡的电功率”实验中，已知电源电压是6V，小灯泡的额定电压是3.8V，电阻约为8Ω，电路图如图1所示。
在进行实验操作时要注意（1）连接电路时，开关要处于________状态；闭合开关前，滑动变阻器的滑片必须放在________端（选填“a”或“b”）。
（2）调节滑动变阻器的滑片使小灯泡正常工作时，眼睛要观察________表。
（3）如果小军连接电流表时出现以下问题，请你在下面横线上分别写出造成其现象的原因。
图2中甲的问题：________；图2中乙的问题：________。
（4）小军及时处理好以上问题后，在开关闭合的情况下，调节滑动变阻器，进行了几次实验，得到部分U 和I的数据如下表所示：实验次数 1 2 3 4 5U/V 1.00 2.00 3.00 3.80 4.40I/A 0.20 0.40 0.47 0.52灯泡亮度不亮不亮偏暗正常很亮第4次实验时电流表示数如图2中丙所示，根据表格数据可知小灯泡的额定功率是：________W。
（5）在图3中给出的坐标系中用光滑曲线画出小灯泡的I﹣U图象。
（6）小军同学在对数据及图象进行分折时还发现：小灯泡灯丝电阻随电压的增大而________（选填：“增大”或“减小”或“不变”），在第1次实验中，小灯泡不亮的原因是________。
（7）当小军问学继续调节滑动变阻器测量时，把灯丝烧断了（其余元件完好），则此时电压表示数约为________V。
（8）小军同学在实验室借了甲：10Ω15A“、乙：“20Ω1.2A”和丙：“30Ω1A”三个滑动变阻器，你认为他完成上表实验所使用的滑动变阻器是：________（选填：“甲”或“乙”、“丙”），理由是：________。
2018-2019学年广州市越秀区九年级（上）期末考试物理试卷参考答案（含解析）一、选择题（每小3分，共36分）1.【答案】D【考点】机械效率【解析】【解答】解：A、机械效率是有用功与总功的比值，机械省力与否与机械效率大小没有关系，A 不符合题意；B、机械效率越低，说明做的功中有用功所占的比例越低，并不一定就是做的功少。
(沪粤版)广州市越秀区2019届九年级上期末物理测试卷(有答案解析)
2018-2019学年广东省广州市越秀区九年级（上）期末测试物理试卷一、选择题1．在如图所示的电器中，属于利用电流热效应工作的是（ ）A．电脑B．电风扇C．电熨斗D．洗衣机2．在下列实例中，用做功的方式来改变物体内能的是（ ）A．用热水袋暖手，手的温度升高B．将冰块放入饮料中，饮料的温度降低C．在炉子上烧水，水的温度升高D．用手反复弯折铁丝，弯折处铁丝的温度升高3．下列数据符合实际情况的是（ ）A．我国家庭电路的电压为220VB．家用空调的额定功率为100WC．家用电扇的额定功率为500WD．台式计算机的额定功率为2000W4．下列物质中，在通常情况下属于导体的是（ ）①陶瓷②铜③盐水④塑料⑤玻璃⑥水银．A．①④⑤B．①⑤⑥C．②③④D．②③⑥5．通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正确的是（ ）A．合金丝的电阻跟该合金丝的长度有关B．合金丝的电阻跟合金丝的横截面积无关C．合金丝两端的电压越大，合金丝的电阻越小D．通过合金丝的电流越小，合金丝的电阻越大6．下列关于热学知识的说法正确的是（ ）A．柴油机的效率可以达到100%B．烧开水是通过做功的方法增加水的内能C．固体很难被压缩，是由于分子间存在斥力D．端午粽子飘香，说明分子间存在引力7．如图是简化了的玩具警车的电路图，以下说法中正确的是（ ）A．开关S1控制整个电路B．电动机与小灯泡工作时，通过他们的电流一定相等C．电动机工作时，小灯泡可以不亮D．只闭合开关S1时，电动机与小灯泡是并联的8．将2个分别装有空气和红棕色二氧化氮气体（ρ二氧化氮＞ρ空气）的玻璃瓶口对口对接，中间用玻璃板隔开．抽开隔板后，通过观察瓶内颜色变化推断气体分子是否作无规则运动．对于玻璃瓶的三种放置方法（如图所示），四位同学判断正确的是（ ）A．小华认为甲图放置最不合理B．小夏认为乙图放置最不合理C．小梦认为丙图放置最不合理D．小满认为三种放置方法都不合理9．现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是（ ）A．B．C．D．10．在如图所示的电路连接中，下列说法正确的是（ ）A．灯泡L1和L2并联，电流表测的是L1支路的电流B．灯泡L1和L2并联，电压表测量的是电源电压C．灯泡L1和L2串联，电压表测的是L2的电压D．灯泡L1和L2串联，电压表测的是L1的电压11．压敏电阻的阻值是随所受压力的增大而减小的．小聪同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大．以下电路不符合要求的是（ ）A．B．C．D．12．如图所示，不计摩擦和绳重，把总重为6N的钩码沿竖直方向在2s内匀速提升1m，所用拉力F如图所示，下列说法正确的是（ ）A．动滑轮重2.4NB．2s内拉力F做功2.4JC．2s内拉力F的功率为2.4w D．滑轮组的机械效率为83.3%二、填空作图题13．如图所示，是一个配有活塞的厚壁玻璃筒里放一小块蓬松的硝化棉，当迅速压下活塞时，可看见筒内硝化棉燃烧起来．硝化棉燃烧，是因为玻璃筒内的空气的______增加，______升高，达到硝化棉的燃点，使硝化棉燃烧．14．请完成以下计算：（1）质量为1kg的水，温度升高30℃要吸收______ J的热量．（2）质量为1kg的水，温度从30℃加热到80℃，要吸收______ J的热量．（3）汽车在行驶过程中消耗汽油2kg，这些汽油完全燃烧时放出______ J的热量．[c水=4.2×103J/（kg•℃）q汽油=4.6×107J/kg]．15．如图所示的电路中，电影电压保持不变，当开关S从闭合到断开时，电路中：电流表的示数______，电压表的示数______．（均选填“变大”“变小”或“不变”）16．小红用如图甲所示电路对一只标有“0.8A”字样的小灯泡L进行了测试，电源电压恒为9V，电阻箱R0的阻值可在0﹣﹣9999Ω之间调节，根据所测数据作出了灯丝的I﹣U图象（如图乙所示），根据图象可知小灯泡正常发光时的电阻为______Ω；如果将电阻箱R0的阻值调为10Ω，此时电流表的示数为0.6A，若通电10s 电流通过电灯泡产生的热量为______J．17．以O为支点质量忽略不计的杠杆挂上10N重物A，杠杆同时还受另一个大小与F A不等、竖直向上的力F B作用，处于平衡．在图中画出：（1）F A的力臂l A；（2）F B的示意图并标示它的大小．18．小红把两支电热棒R1、R2分别通过规格完全相同的两个电能表接到电压恒为220V照明电路．电能表转盘每转一圈表明消耗电能W0．如图所示，R1、R2分别把放在相同规格烧杯中初温、质量相同的水加热到80℃，记录数据如表R1R2电能表转盘转过的圈数/圈2030加热水所用时间/s100200（1）R1通电100s消耗的电能是______J．（2）两支电热棒R1、R2，电功率较大的是______．19．如图甲是家用插线板在乙图画出插线板内部开关和两插座的连线，并接入家庭电路，要求：①插线板上的开关可同时控制两插座的通、断．②开关接通时两插座都能提供220V电压．三、解析题20．如图所示，手用F1的力直接将物体B匀速提升h，F1做功300J；若借助滑轮组把B匀速提升相同高度，滑轮组机械效率是30%，求：（1）F2做的功；（2）F1与F2的比值．21．在图（a）所示的电路中，滑动变阻器R2是规格为“20Ω，2A”，闭合电键S，当变阻器连入电路恰好为其最大阻值的一半时，电流表的示数为0.3安，此时：①若电阻R1的阻值为20欧，求R1两端的电压U1及R1消耗的电功率P1．②若在电路中正确连入两个电压表，示数分别如图（b），（c）所示，请通过计算判断两个电压表的示数． 四、实验探究题22．如图1所示，实验桌上有两个完全相同的烧瓶，烧瓶内装有质量相等，初温相同的煤油，完全相同的温度计，烧瓶内还分别装有阻值为10Ω的电阻丝R1和阻值为5Ω的电阻丝R2．为了探究“电流通过电阻产生的热量跟电阻的关系”，小刚设计了如图2所示的电路（1）为了在较短的时间内达到明显的实验效果，选用煤油而不是水，主要是由于______．（2）当通电一段时间后，比较亮烧瓶中______，是为了探究电热与电阻的关系．（3）实验中，把两根电阻丝串联在电路中，是为了______．23．请回答以下问题：（1）小刚用如图1所示的实验器材探究“电流与电阻的关系”．电源电压恒为3V，滑动变阻器上标有“20Ω2A”字样，阻值分别为5Ω、10Ω、20Ω、50Ω的定值电阻各一个．①请你用笔代替导线，把图1所示的实验电路补充完整．②将5Ω的定值电阻换成10Ω定值电阻，闭合开关，为了保持表的示数不变，应将滑动变阻器的滑片P向______（选填“左”或“右”）移动．（2）有甲、乙两种不同品牌的保温杯，为了比较这两种品牌的保温杯盛水时的保温效果，小明按照科学探究的程序，明确了具体的探究问题，选择了适当的器材，在控制变量的前提下，在室内进行了实验，得到了一段时间内，甲、乙两种保温杯内水的温度的实验数据，根据数据绘制的图象如图2所示．请你根据图象所提供的信息回答以下问题：①甲、乙两种保温杯，保温效果较好的是______．②估计实验过程中，第五小时的室温是______．24．小刚做“测量小灯泡的电功率”实验，实验器材齐全且完好，电源的电压有：4V、6V和8V三档，滑动变阻器有A、B两个（A标有“20Ω 2A”字样，B标有“10Ω 1A”字样）．待测小灯标有“2.5V”字样，小刚选用电源的电压为6伏档，并选取一个变阻器进行实验，他正确连接电路且实验步骤正确．闭合开关时，发现小灯发光较亮（此时电压表的示数是2.8V、电流表的示数是0.32A）（1）请画出小刚同学连接的实验电路图．（2）请在图中画出电压表的示数是2.8V时，指针的位置．（3）你判断该小灯泡正常发光的方法是：______．（4）小刚在实验中，选的变阻器是：______（“A”“B”）．（5）若要测出该小灯泡的额定功率，小刚可采用的方法有：方法一：______方法二：______．2018-2019学年广东省广州市越秀区九年级（上）期末物理试卷参考答案与试题解析一、选择题1．在如图所示的电器中，属于利用电流热效应工作的是（ ）A．电脑B．电风扇C．电熨斗D．洗衣机【考点】电流的热效应、化学效应和磁效应．【分析】电流通过导体时会产生各种效应：（1）电流流过导体时导体发热，这种现象是电流的热效应．（2）电流流过导体时导体周围产生磁场，这种现象是电流的磁效应．（3）电流流过导体时导体发生化学变化，这种现象是电流的化学效应．【解答】解：A、电脑工作时注意把电能转化为光能与声能，电脑部分部件是利用电流的磁效应工作的，电脑不是利用电流的热效应工作的，故A错误；B、电风扇工作时，主要把电能转化为机械能，不是利用电流热效应工作的，故B错误；C、电熨斗工作时主要把电能转化为内能，是利用电流热效应工作的，故C正确；D、洗衣机工作时主要把电能转化为机械能，不是利用电流热效应工作的，故D错误；故选：C．2．在下列实例中，用做功的方式来改变物体内能的是（ ）A．用热水袋暖手，手的温度升高B．将冰块放入饮料中，饮料的温度降低C．在炉子上烧水，水的温度升高D．用手反复弯折铁丝，弯折处铁丝的温度升高【考点】做功改变物体内能．【分析】知道改变物体内能的方式有两种：做功和热传递，热传递过程是能量的转移过程，而做功过程是能量的转化过程．【解答】解：A、用热水袋暖手，手的温度升高，是热传递改变了物体的内能，不符合题意；B、将冰块放入饮料中，饮料的温度降低，是热传递改变了物体的内能，不符合题意；C、在炉子上烧水，水的温度升高，是通过热传递改变物体的内能，不符合题意；D、用手反复弯折铁丝，弯折处铁丝的温度升高，是手对铁丝做了功，属于做功改变物体的内能，符合题意．故选D．3．下列数据符合实际情况的是（ ）A．我国家庭电路的电压为220VB．家用空调的额定功率为100WC．家用电扇的额定功率为500WD．台式计算机的额定功率为2000W【考点】家庭电路工作电压、零线火线的辨别方法；电功率．【分析】知道家庭电路电压是多少伏特，并熟悉生活中常见用电器的功率值是解决该题的关键．【解答】解：A、据课本知识可知，家庭电路电压是220V，故A正确；B、据实际情况可知，家用空调的功率是1000W左右，故B错误；C、据实际情况可知，家用电扇的额定功率为50W左右，故C错误；D、据实际情况可知，台式计算机的额定功率为200W左右，故D错误；故选A．4．下列物质中，在通常情况下属于导体的是（ ）①陶瓷②铜③盐水④塑料⑤玻璃⑥水银．A．①④⑤B．①⑤⑥C．②③④D．②③⑥【考点】导体．【分析】常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等．常见的绝缘体有陶瓷、玻璃、橡胶、油等；导体和绝缘体没有绝对的界限．【解答】解：①陶瓷、④塑料、⑤玻璃不容易导电属于绝缘体；②铜、③盐水、⑥水银容易导电，属于导体；故D正确．故选D．5．通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正确的是（ ）A．合金丝的电阻跟该合金丝的长度有关B．合金丝的电阻跟合金丝的横截面积无关C．合金丝两端的电压越大，合金丝的电阻越小D．通过合金丝的电流越小，合金丝的电阻越大【考点】影响电阻大小的因素．【分析】电阻大小与导体的长度、材料、横截面积和温度有关，因此在分析电阻的大小时应使用控制变量法，逐个因素进行比较．【解答】解：A、粗细均匀的镍铬合金丝，其电阻跟该合金丝的长度有关，故A正确；B、电阻大小与导体的长度、材料、横截面积和温度有关，因此合金丝的电阻跟合金丝的横截面积有关，故B错误；CD、电阻是导体本身的一种属性，其大小与电压和电流的大小无关，故CD错误．故选A．6．下列关于热学知识的说法正确的是（ ）A．柴油机的效率可以达到100%B．烧开水是通过做功的方法增加水的内能C．固体很难被压缩，是由于分子间存在斥力D．端午粽子飘香，说明分子间存在引力【考点】热传递改变物体内能；分子间的作用力；热机的效率．【分析】A、热机在工作时不可避免地有能量的损耗与散失；B、改变物体内能的方式有做功和热传递，做功是能量的转化，热传递是能量的转移；C、分子之间存在相互作用的引力和斥力；D、物质是由大量分子组成的，分子在永不停息地做无规则运动，分子间存在相互的作用力．【解答】解：A、热机在工作时不可避免地有能量的损耗与散失，故柴油机的效率不可能达到100%，故A错误；B、烧开水是通过热传递的方式增加水的内能，故B错误；C、固体很难被压缩，是因为固体分子间有很大斥力的缘故，正确；D、端午节粽子飘香，是因为粽子香气中含有的分子是在不断运动的，向四周扩散，使人们闻到粽子的香气，不能说明分子间存在引力，故D错误．故选C．7．如图是简化了的玩具警车的电路图，以下说法中正确的是（ ）A．开关S1控制整个电路B．电动机与小灯泡工作时，通过他们的电流一定相等C．电动机工作时，小灯泡可以不亮D．只闭合开关S1时，电动机与小灯泡是并联的【考点】电路的基本连接方式．【分析】根据电路图可知，电动机和小灯泡并联，开关S1控制整个电路，开关S2控制电动机；根据并联电路中各支路互不影响、并联电路电压的特点以及开关所在并联电路中的位置决定其作用．【解答】解：A、根据电路图可知，电动机和灯泡并联连接，开关S1在干路上，则S1控制整个电路，故A正确；B、因为电动机和灯泡并联连接，通过他们的电流不一定相等，故B错误；C、因为电动机和灯泡并联连接，它们可以单独工作，但由于电动机工作时，干路开关S1闭合，则小灯泡一定发光，故C错误；D、只闭合开关S1时，电路为小灯泡的基本电路，因此灯泡发光，电动机电路处于断路，电动机不工作，故D错误．故选A．8．将2个分别装有空气和红棕色二氧化氮气体（ρ二氧化氮＞ρ空气）的玻璃瓶口对口对接，中间用玻璃板隔开．抽开隔板后，通过观察瓶内颜色变化推断气体分子是否作无规则运动．对于玻璃瓶的三种放置方法（如图所示），四位同学判断正确的是（ ）A．小华认为甲图放置最不合理B．小夏认为乙图放置最不合理C．小梦认为丙图放置最不合理D．小满认为三种放置方法都不合理【考点】分子的热运动．【分析】不同的物质相互接触时，彼此进入对方的现象叫做扩散，扩散现象说明了分子在不停的做无规则运动．【解答】解：由题意可知，图甲中，虽然二氧化氮的密度大于空气密度，但是它也会运动到上面的瓶子内，这说明气体分子在不停地做无规则运动，最有说服力；图乙中，密度大的二氧化氮气体在上方，抽去玻璃板后，由于重力的作用，二氧化氮气体会向下运动，所以不能完全说明气体分子在不停地做无规则运动，最不合理；图丙中，瓶子水平放置，抽开隔板，气体可以自由运动，互相进入对方，能说明气体分子在不停地做无规则运动，但与甲相比，仍不够典型．综上所述，最合理的是甲图，最不合理的是乙图．故选B．9．现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是（ ）A．B．C．D．【考点】电路图及元件符号．【分析】根据生活经验可知，红绿交通信号灯不能同时工作、且互不影响即为并联，然后分析选项得出答案．【解答】解：A、两开关均闭合时红绿交通信号灯同时发光，只闭合一个开关均不发光，故A不正确；B、只闭合开关S1时绿灯亮，只闭合开关S2时红灯亮，两灯独立工作，互不影响，故B正确；C、两开关都闭合时会造成电源短路且两灯泡不发光，任何一个开关断开时红绿交通信号灯同时发光，故C不正确；D、当只闭合开关S2时，两灯泡都发光；只闭合S1时绿灯亮．故D不正确．故选B．10．在如图所示的电路连接中，下列说法正确的是（ ）A．灯泡L1和L2并联，电流表测的是L1支路的电流B．灯泡L1和L2并联，电压表测量的是电源电压C．灯泡L1和L2串联，电压表测的是L2的电压D．灯泡L1和L2串联，电压表测的是L1的电压【考点】串联电路和并联电路的辨别；电流表的使用；电压表的使用．【分析】串联电路电流只有一条路径，各处电路相等，用电器不能独立工作；并联电路：电流有两条或两条以上路径，各用电器可以独立工作，各支路电压相等．电流表与被测电路串联，电压表与被测电路并联．由此分析判断．【解答】解：电压表在识别电路时可以看成是开路，由图，电流从电源正极流出通过电流表和L1、开关和L2回到电源负极，所以灯光L1和L2串联，电流表测电路中的电流，电压表测L1两端电压．故ABC错误，D正确．故选D．11．压敏电阻的阻值是随所受压力的增大而减小的．小聪同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大．以下电路不符合要求的是（ ）A．B．C．D．【考点】电路图设计．【分析】①在串联电路中，用电器两端电压与其阻值成正比；②在并联电路中，干路电流等于支路电流之和；支路电流与其阻值成反比．【解答】解：由图知：A、压敏电阻与定值电阻并联．当压力增大时，压敏电阻阻值减小，并联电路总电阻减小，电源电压一定，所以干路电流增大，电流表示数增大．符合要求；B、压敏电阻与定值电阻并联．当压力增大时，压敏电阻阻值减小，两端电压一定，所以电流表示数增大．符合要求；C、压敏电阻与定值电阻串联．当压力增大时，压敏电阻阻值减小，根据串联电路用电器两端电压与其阻值成正比知，压敏电阻两端电压减小，所以定值电阻两端电压增大，电压表示数增大．符合要求；D、压敏电阻与定值电阻串联．当压力增大时，压敏电阻阻值减小，根据串联电路用电器两端电压与其阻值成正比知，压敏电阻两端电压减小，所以电压表示数减小．不符合要求．故选D．12．如图所示，不计摩擦和绳重，把总重为6N的钩码沿竖直方向在2s内匀速提升1m，所用拉力F如图所示，下列说法正确的是（ ）A．动滑轮重2.4NB．2s内拉力F做功2.4JC．2s内拉力F的功率为2.4w D．滑轮组的机械效率为83.3%【考点】滑轮（组）的机械效率；功率的计算．【分析】（1）根据图象可知，n=3；根据F=（G+G动）计算动滑轮的重力；（2）由图读出绳子自由端拉力，根据W=Fs=Fnh计算拉力做的功；（3）根据P=计算功率；（4）根据η=计算滑轮组的机械效率．【解答】解：由图可知，通过动滑轮绳子的段数n=3；A、由图知弹簧测力计分度值为0.2N，示数为2.4N，不计绳重和摩擦，F=（G+G动），即：2.4N=×（6N+G动），G动=1.2N；故A错误；B、自由端移动的距离：s=3h=3×1m=3m，拉力做的功为：W=Fs=2.4N×3m=7.2J；故B错误；C、拉力F的功率：P===3.6W，故C错误；D、该滑轮组的机械效率为：η===≈83.3%；故D正确．故选D．二、填空作图题13．如图所示，是一个配有活塞的厚壁玻璃筒里放一小块蓬松的硝化棉，当迅速压下活塞时，可看见筒内硝化棉燃烧起来．硝化棉燃烧，是因为玻璃筒内的空气的 内能 增加， 温度 升高，达到硝化棉的燃点，使硝化棉燃烧．【考点】做功改变物体内能．【分析】解决此题要知道做功可以改变物体的内能，物体的内能与其本身的温度有关，温度越高内能越大．【解答】解：当把活塞迅速压下去后，活塞压缩气体做功，气体的内能增加，温度也会随之升高，当温度达到硝化棉的燃点时，会看到硝化棉燃烧；故答案为：内能；温度．14．请完成以下计算：（1）质量为1kg的水，温度升高30℃要吸收 1.26×105 J的热量．（2）质量为1kg的水，温度从30℃加热到80℃，要吸收 2.1×105 J的热量．（3）汽车在行驶过程中消耗汽油2kg，这些汽油完全燃烧时放出 9.2×107 J的热量．[c水=4.2×103J/（kg•℃）q汽油=4.6×107J/kg]．【考点】热量的计算；燃料的热值．【分析】（1）已知水的质量与升高的温度，由热量公式可以求出水吸收的热量；（2）知道水的质量、水的比热容、水的初温和末温，利用吸热公式Q吸=cm△t求水吸收的热量；（3）知道汽油的质量和热值，利用Q放=mq求汽油完全燃烧产生的热量．【解答】解：（1）水吸收的热量：Q1=cm△t=4.2×103J/（kg•℃）×1kg×30℃=1.26×105J；（2）水吸收的热量：Q2=cm△t=cm（t﹣t0）=4.2×103J/（kg•℃）×1kg×（80℃﹣30℃）=2.1×105J；（3）汽油完全燃烧释放的热量：Q放=mq=2kg×4.6×107J/kg=9.2×107J．故答案为：（1）1.26×105；（2）2.1×105；（3）9.2×107．15．如图所示的电路中，电影电压保持不变，当开关S从闭合到断开时，电路中：电流表的示数 变大 ，电压表的示数 变大 ．（均选填“变大”“变小”或“不变”）【考点】电路的动态分析．【分析】分析清楚图示电路结构，根据开关的断开与闭合情况确定各电路元件的连接方式，然后应用并联电路特点与欧姆定律分析答题．【解答】解：由图示电路图可知，开关闭合时电压表与电流表都被短路，电压表与电流表示数都是零；开关断开时，两电阻串联，电流表测通过R1的电流，电压表测R1两端的电压，电压表与电流表都有示数，它们的示数都变大；故答案为：变大；变大．16．小红用如图甲所示电路对一只标有“0.8A”字样的小灯泡L进行了测试，电源电压恒为9V，电阻箱R0的阻值可在0﹣﹣9999Ω之间调节，根据所测数据作出了灯丝的I﹣U图象（如图乙所示），根据图象可知小灯泡正常发光时的电阻为 10 Ω；如果将电阻箱R0的阻值调为10Ω，此时电流表的示数为0.6A，若通电10s 电流通过电灯泡产生的热量为 18 J．【考点】欧姆定律的应用；电热．【分析】（1）灯泡正常发光时的电流和额定电流相等，根据图象读出灯泡两端的电压，利用欧姆定律求出灯泡正常发光时的电阻；（2）根据图象读出电流表的示数为0.6A时灯泡两端的电压，根据Q=W=UIt求出通电10s电流通过电灯泡产生的热量．【解答】解：（1）由图象可知，通过灯泡的电流I=0.8A时，灯泡两端的电压U=8V，由I=可得，灯泡正常发光时的电阻：R===10Ω；（2）由图象可知，通过灯泡的电流I′=0.6A时，灯泡两端的电压U′=3V，通电10s电流通过电灯泡产生的热量：Q=W=U′I′t=3V×0.6A×10s=18J．故答案为：10；18．17．以O为支点质量忽略不计的杠杆挂上10N重物A，杠杆同时还受另一个大小与F A不等、竖直向上的力F B作用，处于平衡．在图中画出：（1）F A的力臂l A；（2）F B的示意图并标示它的大小．【考点】力臂的画法；杠杆的平衡条件．【分析】（1）由于杠杆在水平位置平衡，因此支点与F A作用点的连线即为F A的力臂l A；（2）因为力F B竖直向上，则力F B作用与F A在支点的同侧，并且力臂不相等．【解答】解：（1）连接支点O和与F A的作用点，即为F A的力臂l A；如下图所示：（2）在支点右侧第四格处画竖直向上的力，由于力臂为F A的力臂的2倍，因此F B的大小为F A的一半，即5N；过作用点沿竖直向上的方向画一个带箭头的线段，并标出力的大小；如图所示：18．小红把两支电热棒R1、R2分别通过规格完全相同的两个电能表接到电压恒为220V照明电路．电能表转盘每转一圈表明消耗电能W0．如图所示，R1、R2分别把放在相同规格烧杯中初温、质量相同的水加热到80℃，记录数据如表R1R2电能表转盘转过的圈数/圈2030加热水所用时间/s100200（1）R1通电100s消耗的电能是 20W0 J．（2）两支电热棒R1、R2，电功率较大的是 R1 ．【考点】电功的计算；电功率与电压、电流的关系．【分析】（1）知道电阻R1通电100s时，电能表转盘转过的圈数和电能表转盘每转一圈表明消耗电能，从而可以计算出电阻R1通电100s消耗的电能；（2）计算R2消耗电能，由表格数据，根据P=分别计算两电阻的功率比较即可．【解答】解：（1）电能表转盘每转一圈表明消耗电能W0，从表格中可知，电阻R1通电100s时，电能表转盘转过的圈数为20，所以电阻R1通电100s消耗的电能为：W1=20×W0=20W0；（2）由表格数据电阻R2通电200s时，电能表转盘转过的圈数为30，所以电阻R2通电200s消耗的电能为：W2=30W0，由P=可知，P1===0.2W0，。

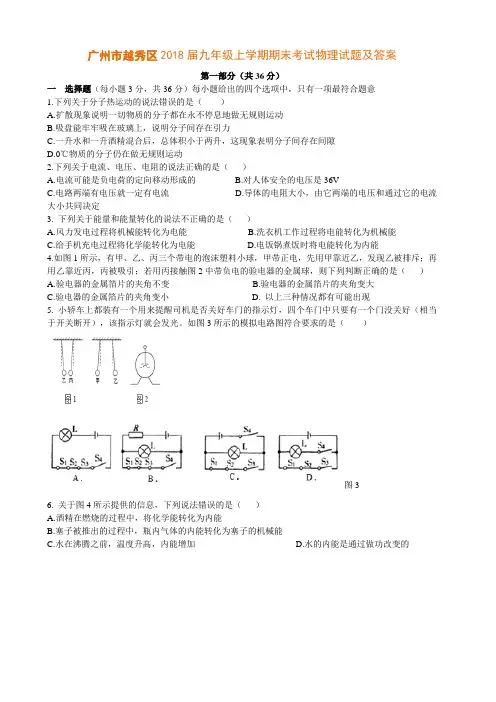

广州市越秀区2018届九年级上学期期末考试物理试题及答案
广州市越秀区2018届九年级上学期期末考试物理试题及答案第一部分（共36分）一选择题（每小题3分，共36分）每小题给出的四个选项中，只有一项最符合题意1.下列关于分子热运动的说法错误的是（）A.扩散现象说明一切物质的分子都在永不停息地做无规则运动B.吸盘能牢牢吸在玻璃上，说明分子间存在引力C.一升水和一升酒精混合后，总体积小于两升，这现象表明分子间存在间隙D.0℃物质的分子仍在做无规则运动2.下列关于电流、电压、电阻的说法正确的是（）A.电流可能是负电荷的定向移动形成的B.对人体安全的电压是36VC.电路两端有电压就一定有电流D.导体的电阻大小，由它两端的电压和通过它的电流大小共同决定3. 下列关于能量和能量转化的说法不正确的是（）A.风力发电过程将机械能转化为电能B.洗衣机工作过程将电能转化为机械能C.给手机充电过程将化学能转化为电能D.电饭锅煮饭时将电能转化为内能4.如图1所示，有甲、乙、丙三个带电的泡沫塑料小球，甲带正电，先用甲靠近乙，发现乙被排斥；再用乙靠近丙，丙被吸引；若用丙接触图2中带负电的验电器的金属球，则下列判断正确的是（）A.验电器的金属箔片的夹角不变 B.验电器的金属箔片的夹角变大C.验电器的金属箔片的夹角变小D. 以上三种情况都有可能出现5. 小轿车上都装有一个用来提醒司机是否关好车门的指示灯，四个车门中只要有一个门没关好（相当于开关断开），该指示灯就会发光。
如图3所示的模拟电路图符合要求的是（）图36. 关于图4所示提供的信息，下列说法错误的是（）A.酒精在燃烧的过程中，将化学能转化为内能B.塞子被推出的过程中，瓶内气体的内能转化为塞子的机械能C.水在沸腾之前，温度升高，内能增加D.水的内能是通过做功改变的7. 在如图5甲所示的电路图中，开关S 闭合后，A 1的示数为1.2A ，A 2的示数如图5乙所示，下列判断准确的是（ ）A.通过L 1的电流为1.2AB.通过L 1的电流为0.2AC.通过L 2的电流为0.2AD.通过L 2的电流为1.0A8. 如图6所示，是“探究电流产生的热量跟哪些因素有关”的电路图，则下列说法不正确的是（ ） A.电流采用串联，是为了控制电流和通电时间相等 B.采用煤油而不是水，是因为煤油的比热容小C.该实验是通过比较升高的温度来得出结论的D.该实验不能探究电流产生的热量跟时间的关系9.如图7所示，杠杆处于平衡状态，下面说法正确的是（ ） A.若将杠杆两侧钩码分别向外侧移动一格，杠杆右端会下降B.若在杠杆两侧挂钩码处各增加一个质量相同的钩码，杠杆仍在水平位置平衡C.若在杠杆两侧挂钩码处各取走一个质量相同的钩码，杠杆左端会下降D.以上说法都错误10. 如图8所示，利用轻质滑轮匀速拉动水平地面上重为G 的物体，弹簧测力计B 的示数为F 示，若物体和地面之间的摩擦力为f ，拉力的大小为F ，则下列说法正确的是（ ） A.物体和地面之间的摩擦力f F =示 B.拉力2F F =示C.轻质滑轮移动的距离是物体移动距离的一半D.此滑轮的机械效率2G Fη=图7 图8 图911. 某同学做实验时，连成了如图9所示的电路，闭合开关S后，发现两灯都不亮，电流表无示数，电压表有示数，则该电路故障可能是（）A.灯泡L1断路B. 灯泡L2断路C. 灯泡L2短路D. 电流表短路12. 如图10甲所示，电源电压保持不变，闭合开关S，滑动变阻器的划片P从m点滑到n点的过程中，两电压表示数随电流变化的图像如图10乙所示，下列叙述正确的是（）A.图乙中bc是便是电压表V2的示数随电流变化的图象B.电流表的示数变大C.电压表V1的示数与电流表A的示数之比不变D.滑片在n点时，5s内电阻R2消耗的电能是20J图10 图11第二部分（共64分）二填空与作图题（第13题至第15题，每题3分，第16题至第19题，每题4分；共25分）13.如图11所示，用轻质杆将一电灯吊起，O点是支点。
初中物理 广东广州市越秀区九年级物理第一学期期末物理考试题及答案.docx
xx学校xx学年xx学期xx试卷姓名:_____________年级:____________ 学号:______________题型选择题填空题简答题xx题xx题xx题总分得分一、xx题（每空xx 分，共xx分）试题1:如图1所示的电器中，属于利用电流热效应工作的是（）试题2:如图2所示的现象中，通过热传递来改变内能的是（）试题3:如图3所示，电路元件及导线连接均完好，闭合开关S1、S2，则（）A．L1不能发光，L2能发光评卷人得分B．L1能发光，L2不能发光C．L1、L2都能发光D．L1、L2都不能发光试题4:如图4所示的工具中，属于省力杠杆的一组是（）试题5:如图5所示的四个实例中，机械能正在减小的是（）试题6:如图6所示的电路中，闭合开关时，下列说法正确的是（）A.两灯泡串联B．开关只能控制灯L1C．电流表测的是总电流D．电流表测的是灯L2的电流试题7:下列说法错误的是（）A．电池充电，电能转化为化学能B.汽油机工作过程中，化学能转化为机械能C．用热水袋取暖，内能发生了转移D．暖瓶塞被热气弹开，机械能转化为内能试题8:如图7所示是一个环境温度监控电路原理图。
电源电压不变，R0为定值电阻，R是用半导体材料制成的热敏电阻，其电阻值会随温度的升高而变小。
若环境温度升高，闭合开关S。
则（）A．热敏电阻R的阻值变大B．通过热敏电阻R的电流变小C．热敏电阻R两端电压变大D．电压表的示数变大试题9:如图8所示电路中，R1∶R2＝1∶2，则加在它们两端的电压之比，及它们消耗的电功率之比是（）A．U1∶U2＝1∶1 B．P1∶P2＝1∶2 C．P1∶P2＝1∶4 D．P1∶P2＝1∶1试题10:小明用如图9所示的滑轮组，将重为1.5N的物体匀速提升到一定高度，在此过程中，手拉力的大小实际应该是（）A．大于0.75N B．等于0.75N C．小于0.75N D．等于0.5N试题11:下列说法正确的是（）A．把水桶从地面上提起来，提水桶的力没有做功B.书静止在水平桌面上，书受到的支持力做了功C．推出的铅球在下落过程中，增加的动能是由重力势能转化来的D．如果物体通过的路程与所用时间的比值不变，则物体的机械能不变试题12:四个悬挂着的带电轻质小球，相互作用情况如图10所示，那么D球（）A．带与A球不同种的电荷B．带与B球不同种的电荷C．带与C球不同种的电荷D．一定带正电荷试题13:⑴如图11（甲）是常用手电筒的剖面图，筒内每节干电池的电压为1.5V.按下按键前，小灯泡不亮，电路为（选填：“通路”、“断路”或“短路”）；按下按键后，小灯泡发光，它两端的电压为 V.⑵如图11（乙）中的灯泡发光，电压表正常工作，请在图上标出通过灯泡的电流方向.试题14:⑴如图12所示，在海边沙滩，我们经常发现，沙子滚烫，而海水依旧凉爽，这主要是因为海水的比沙子大.⑵如图13所示，汽油机正在进行的是冲程.已知汽油的热值为4.6×107J／kg，则完全燃烧1kg汽油放出的热量为 J.试题15:一盏标有“220V 100W”的白炽灯正常发光时的电阻为Ω；“220V 100W”的白炽灯与“220V 20W”的节能灯均正常工作时亮度相当，若两灯都正常工作，分别消耗1kW·h的电能，节能灯比白炽灯多工作 h.试题16:如图14所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变.闭合开关S后，当滑片P从a端移动到b端时，记录的电压表示数U与电流表示数I如下表所示，请根据表中的数据在图15中描点作图.滑动变阻器R2的最大阻值为Ω.1 2 3 4 5U/V 0 0.5 1 1.5 2I/A 0.6 0.5 0.4 0.3 0.2试题17:如图16（甲）所示的电蚊拍，具有灭蚊和照明等功能，图16（乙）是其对应的电路图.当开关时，只有灭蚊网通电起到灭蚊作用；当开关时，灭蚊网与灯都通电同时起到灭蚊和照明作用.试题18:如图17（甲）是小灯泡L和电阻R的电流随电压变化图象，将它们按图17（乙）所示接入电路中，只闭合开关S，小灯泡的实际功率为1W；再闭合开关S1，电流表示数变化了 A，此时电路消耗的总功率为 W.试题19:电水壶烧水时，电热丝很热，连接它的导线却不怎么热，其原因是.试题20:某家庭用一个标有“220V 1000W”的电热水器来烧水．该电热水器正常工作20min，可将质量为5kg温度为20℃的水加热到60℃. [水的比热容为4.2×103J/(kg•℃)]求这段时间内：⑴水吸收的热量；⑵电热水器消耗的电能；⑶电热水器的热效率（水吸收的热量与消耗的电能之比叫热效率）.试题21:如图18所示，小刚在5s内将一重为540N的物体匀速向上提起1m，拉力为300N．（不计摩擦及绳重）求：⑴小刚拉绳的功率；⑵滑轮组的机械效率．试题22:基本实验回顾.⑴在装着红棕色二氧化氮气体的瓶子上面(二氧化氮的密度大于空气密度)，倒扣一个空瓶子，使两个瓶口相对，两瓶口之间用一块玻璃板隔开(图19甲)．抽掉玻璃板后，最终发现两瓶内气体颜色基本相同(图19乙)．这是一种现象，它说明了．⑵在探究“导体的电阻大小与横截面积有什么关系”的实验中，请你根据下表所提供的信息，选出合适的金属丝．答：和．（填编号）编号材料长度/m 横截面积/mm2A镍铬合金0.5 0.5B镍铬合金 1.0 0.5C镍铬合金0.5 1.0D锰铜合金0.5 0.5⑶在“测定动滑轮机械效率”的实验中，小明用如图20所示的动滑轮进行实验．实验中要分别记下钩码和弹簧测力计的起止位置，这是为了和．⑷如图21所示，用滑轮组将物块从位置A匀速拉到位置B，请在图中画出最省力的绕线方法．试题23:学生必做实验.⑴某同学做探究杠杆平衡条件的实验:①实验中，在杠杆上的A点挂四个重均为0.5N的钩码，用调好的弹簧测力计竖直向上拉杠杆上的B点，使杠杆水平平衡，如图22所示，测力计的示数是N；如果将测力计沿图中虚线方向拉，仍使杠杆在水平位置平衡，则测力计的示数将（选填：“变大”、“不变”或“变小”）．②请在图22中画出测力计沿虚线方向拉时，测力计拉力的力臂．⑵小刚在进行“测定小灯泡的电功率”的实验．已知电源电压为3V，小灯泡的额定电压为2.5V，他已连接了部分电路，如图23所示，请你接着完成下列步骤：①用笔画线代替导线，将图23的电路连接完整．②连接好电路后，闭合开关，移动滑动变阻器的滑片P到某一位置，电压表的示数如图24所示，为了测量小灯泡的额定功率，应将滑片P向端移动．③当小灯泡正常发光时，电流表的示数如图25所示，则电流表的示数为 A，小灯泡的额定功率是_____W．试题24:小刚用如图26所示的电路测量额定电压为2.5V的小灯泡正常发光时的电阻（已知电源电压不变，但电压值未知）．⑴连接好电路后，闭合开关，移动滑动变阻器滑片P，发现小灯泡始终不亮，电流表有示数，电压表的示数为零，则出现故障的原因可能是．⑵若图中的电压表已损坏，小刚找来一个已知阻值的定值电阻R0，找多一个电流表，从而又能测出小灯泡正常发光时的电阻．请在虚线框内画出实验电路图．试题1答案:C试题2答案:A试题3答案:B试题4答案: B试题5答案: C试题6答案: D试题7答案: D试题8答案: D试题9答案: B试题10答案: A试题11答案: C试题12答案: A试题13答案:试题14答案:试题15答案:484 40试题16答案:试题17答案:S l闭合、S2断开； S1与S2同时闭合．试题18答案:0.2 1.4试题19答案:试题20答案:试题21答案:试题22答案:试题23答案:试题24答案:。
《试卷3份集锦》广州市2018-2019年九年级上学期期末达标检测物理试题
初三上学期期末物理试卷一、选择题1．在下述的四种情境中，人对物体做功的是A．提着滑板在水平路面上前行B．扛着一袋米慢慢爬上楼梯C．用力推汽车，汽车没动D．举着杠铃站在原地，手脚不动【答案】B【详解】A、提着滑板在水平路面上前行，虽然有力也有距离，但此距离不是在力的方向上，力与距离垂直，没有做功，不符合题意；B、扛着一袋米慢慢爬上楼梯，是在力的方向上移动一段距离，对物体做功了，符合题意；C、用力推汽车，汽车没动，有力作用在物体上，但没使物体移动距离．该力不做功．不符合题意；D、举重运动员举着杠铃不动，这样是有力但无距离，没有做功，不符合题意．故选B．2．如图所示的事例中，属于用热传递的方法改变物体内能的是A．两手摩擦能发热B．烧水水变热C．锯木材锯子发热D．钻木取火【答案】B【解析】改变物体内能有两种方式：做功和热传递。
做功主要有摩擦生热和压缩气体做功，做功实质是能量的转化；热传递实质是热量从一个物体转移到另一个物体，或者是从一个物体的高温部分传到低温部分；两手摩擦时，克服摩擦力做功，是做功改变内能，故A不符合题意；用火烧水时，水从火吸热，使水的内能增加、温度升高，是热传递改变物体的内能，故B符合题意；锯木材时，是克服摩擦做功，是做功改变物体内能，故C不符合题意；钻木取火，是克服摩擦对木头做功，使得木头的内能增加，是做功改变内能，故D不符合题意，故选B。
3．关于燃料的热值，以下说法中正确的是A．燃料燃烧时，质量越大，热值越大B．燃烧1kg某种燃料放出的热量叫做这种燃料的热值C．燃料的热值与燃料的种类有关系，与燃料的质量和燃烧状况无关D．燃料不完全燃烧时的热值比完全燃烧时的热值小【答案】C【解析】热值与质量无关，只与燃料种类有关，故A不符合题意；完全燃烧1千克某种燃料放出的热量叫这种燃料的热值，必须是完全燃烧放出的热量，才是燃料的热值，故B 不符合题意；完全燃烧1千克某种燃料放出的热量叫这种燃料的热值．燃料的热值与燃料的种类有关系，与燃料的质量和燃烧状况无关，故C 符合题意；燃料不完全燃烧时放出的热量不能称之为热值，故D 不符合题意，故选C ．4．世界上的一切物体，无论是一粒沙、一缕烟、还是一朵花……都是由大量的分子组成的，下列现象能用分子动理论来解释的是 A ．沙尘暴起，飞沙漫天 B ．微风拂过，炊烟袅袅 C ．阳春三月，花香袭人 D ．丰收季节，麦浪起伏【答案】C【分析】物质是由大量分子组成的，组成物质的分子永不停息地做无规则的运动，扩散现象证明分子作无规则的运动．【详解】A ．沙尘暴起，飞沙漫天，属于机械运动，故A 错误； B ．微风拂过，炊烟袅袅，属于机械运动，故B 错误；C ．阳春三月，花香袭人，微观上的分子运动，属于扩散现象，故C 正确；D ．丰收季节，麦浪起伏，属于机械运动，故D 错误．5．要使电热器消耗的电功率增大为原来的2倍，可以通过改变电热器两端的电压U 及改变电热器电阻R 来实现，那么可以采取的办法有（ ） A ．U 不变，使电阻变为2R B ．使电压和电阻分别变为2U、2R C ．使电压和电阻分别变为2U、4R D ．R 不变，使电压变为原来2倍【答案】A【详解】A ．U 不变，使电阻变为2R ，根据电功率公式2U P R=可知22'222U U P PR R=== 即电热器消耗的电功率增大为原来的2倍，选项A 符合题意；B ．使电压和电阻分别变为2U、2R ，根据电功率公式2U PR=可知 22'2222U U P P R R ⎛⎫⎪⎝⎭===即电热器消耗的电功率减小为原来的12，B 项不合题意；C．使电压和电阻分别变为2U、4R ，根据电功率公式2UPR=可知 22'24U U P P R R ⎛⎫⎪⎝⎭===即电热器消耗的电功率等于原来的，C 项不合题意；D ．R 不变，使电压变为原来2倍，根据电功率公式2U P R=可知()22'244U U P P RR===即电热器消耗的电功率增大为原来的4倍，D 项不合题意。

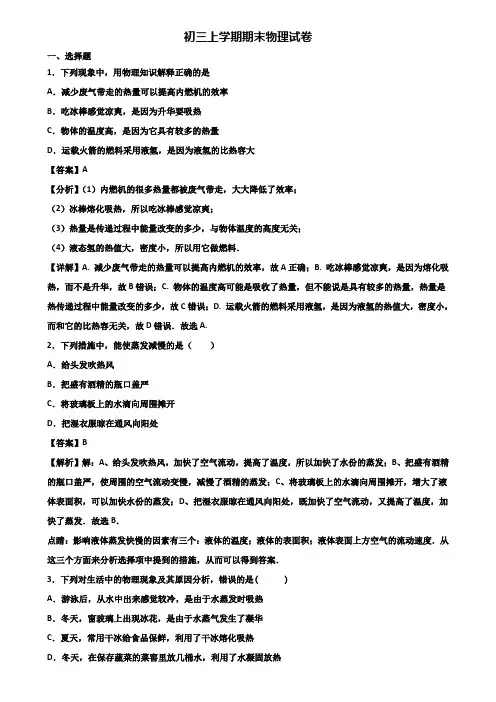

【精选3份合集】2018-2019年广州市某达标名校九年级上学期物理期末经典试题
初三上学期期末物理试卷一、选择题1．下列现象中，用物理知识解释正确的是A．减少废气带走的热量可以提高内燃机的效率B．吃冰棒感觉凉爽，是因为升华要吸热C．物体的温度高，是因为它具有较多的热量D．运载火箭的燃料采用液氢，是因为液氢的比热容大【答案】A【分析】（1）内燃机的很多热量都被废气带走，大大降低了效率；（2）冰棒熔化吸热，所以吃冰棒感觉凉爽；（3）热量是传递过程中能量改变的多少，与物体温度的高度无关；（4）液态氢的热值大，密度小，所以用它做燃料．【详解】A. 减少废气带走的热量可以提高内燃机的效率，故A正确；B. 吃冰棒感觉凉爽，是因为熔化吸热，而不是升华，故B错误；C. 物体的温度高可能是吸收了热量，但不能说是具有较多的热量，热量是热传递过程中能量改变的多少，故C错误；D. 运载火箭的燃料采用液氢，是因为液氢的热值大，密度小，而和它的比热容无关，故D错误．故选A.2．下列措施中，能使蒸发减慢的是（）A．给头发吹热风B．把盛有酒精的瓶口盖严C．将玻璃板上的水滴向周围摊开D．把湿衣服晾在通风向阳处【答案】B【解析】解：A、给头发吹热风，加快了空气流动，提高了温度，所以加快了水份的蒸发；B、把盛有酒精的瓶口盖严，使周围的空气流动变慢，减慢了酒精的蒸发；C、将玻璃板上的水滴向周围摊开，增大了液体表面积，可以加快水份的蒸发；D、把湿衣服晾在通风向阳处，既加快了空气流动，又提高了温度，加快了蒸发．故选B．点睛：影响液体蒸发快慢的因素有三个：液体的温度；液体的表面积；液体表面上方空气的流动速度．从这三个方面来分析选择项中提到的措施，从而可以得到答案．3．下列对生活中的物理现象及其原因分析，错误的是( )A．游泳后，从水中出来感觉较冷，是由于水蒸发时吸热B．冬天，窗玻璃上出现冰花，是由于水蒸气发生了凝华C．夏天，常用干冰给食品保鲜，利用了干冰熔化吸热D．冬天，在保存蔬菜的菜窖里放几桶水，利用了水凝固放热【答案】C【详解】A ．游泳后刚从水中出来感觉很冷，是因为人身上的水蒸发时要吸热，故A 正确；B ．冬天，窗玻璃上出现冰花，是空气中的水蒸气遇冷发生了凝华，故B 正确；C ．夏天，常用干冰给食品保鲜，干冰有固态直接变成气态，是升华现象，干冰升华吸热，故C 错误；D ．冬天，在保存蔬菜的菜窖里放几桶水，水由液态变成固态，是凝固现象，凝固放热，故D 正确． 4．关于如图所示电路，以下说法正确的是（ ）A ．只接通S 1，灯亮、电铃响B ．只接通S 2，灯亮、电铃响C ．只断开S 3，灯亮、电铃响D ．只断开S 1，灯亮、电铃响【答案】B【详解】A 、只接通S 1，为灯泡的基本电路，因此灯亮，电铃不响；错误．B 、只接通S 2，灯泡和电铃串联，因此灯亮且电铃响；正确．C 、只断开S 3，为灯泡的基本电路，因此灯亮，电铃不响；错误．D 、只断开S 1，为电铃的基本电路，因此灯不亮，电铃响；错误．故选B ．5．小明正确连接如图所示的电路，闭合开关S ，发现灯L 1不发光，灯L 2发光。
广东省广州市越秀区2019~2020学年九年级第一学期物理期末统考试卷及答案
（3）
变阻器
24.（1）
（2）“20Ω 1A ” （3）断开 （4）电流表正负接线柱接反了 （5）小灯泡实际电压太小 调节滑动变阻器 （6）2.2 变小 （7）0.3 0.75
（2）Q 放=qm=2kg×4.5×107J/kg=9×107J W 输入=ηQ 放＝40%×9×107J=3.6×107J W 输入＜W 输出 所以电池总储蓄的电能减少了
22. （1）是 （2）
（3）不正确，杠杆平衡时，杠杆应该保持静止或匀速转动。 F1 促使杠杆顺时针转动，F2 促使杠杆顺时针转动，所以当杠杆此时无法保持平衡
由图像可得，灯泡电压与流经灯泡不成正比，灯泡电阻在变化 （2）由图得，当电压 U1=2.5V 电流 I1=0.4A，P1=U1I1=2.5V×0.4A=1W 所以灯泡额
定电压为 2.5V （3）由图得，当电压 U2=1V 电流 I2=0.25A, W2=U2I2t=1V×0.25A×60s=15J
21. （1）由表格可得输出电压 U=500V，输出电流 I=80A， 输出电能 W 输出=UIt=500V×80A×18×60s=4.32×108J
1~6 CDDADC 7~12 ACBDBB 13
内
（2）25% 14. 小 沿海 15. 化学 电 正 0.3 16. 0.1 122 17.（1）
机械
பைடு நூலகம்
（2）不发光 18. 50% 75 19. （1）上下两应变片均没有发生形变，长度相等，电阻相等
（2）变大 变小 20. （1）变化的
(人教版)广东省广州市越秀区2019届九年级上学期期末考试物理测试卷
2018~2019学年第一学期期末测试题九年级物理科本试卷分第一部分（选择题）和第二部分（非选择题）总分100分考试时间80分钟第一部分选择题（共36分）一、选择题（每小题3分，共36分）每小题给出的四个选项中，只有一个最符合题意。
1. 下列物体中，通常情况下属于导体的是（）○1铅笔芯○2橡皮擦○3钢勺○4塑料瓶○5玻璃瓶○6铁钉A. ○1○2○3B. ○1○5○6C. ○2○3○5D. ○1○3○62. 下列用电器中，利用电流热效应工作的是（）A.电视机B.电熨斗C.电风扇D.电脑3. 如图1所示的事例中，不是通过做功来改变物体内能的是（）A.钻木取火B.铁丝反复折弯处发热C.烧水时温度升高D.下滑时臀部发热4. 有甲、乙两个轻质小球，将甲与乙靠近时，它们相互作用的情况如图2所示，现将乙球移开后，让甲球与原来带正电的验电器接触，发现验电器的张角先变小后变大，则下列判断正确的是（）A.甲球一定带负电，乙球可能带正电B. 甲球一定带负电，乙球一定不带电C.甲球一定带正电，乙球可能带负电D.甲球可能不带电，乙球一定带正电5. 如图3所示的工具，在使用过程中不省力的是（）A.用起子起瓶盖B.用镊子夹物体C.用钢丝钳剪钢丝D.用羊角锤起钉子6.关于温度、内能和热量，下列说法不正确的是（）A.物体温度降低时内能减少B.0°C的冰变成0°C 的水，温度不变，内能不变C.温度相同的两个物体间不能发生热传递D.任何物体都具有内能，通过摩擦可增大冰块的内能7. 举重比赛由甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判。
若裁判认定杠铃已被举起，就按一下自己面前的按钮，要求主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L 才亮。
如图4所示，符合这一要求的电路是（）8. 如图5所示，电源两端电压恒定，闭合开关，灯泡L1比灯泡L2电阻大，则（）A.灯泡L1比L2的亮B.电流表A1示数比A2的大C.若L1灯丝烧断，L2两端电压变大D.若L2灯丝烧断，电流表A示数变小9.在如图6所示的电路中，下列说法正确的是（）A.闭合开关S，断开S1时，R1与R2并联B.闭合开关S，断开开关S1时，电压表此时测的电源电压C.闭合开关S、S1时，R1与R2并联D. 闭合开关S、S1时，电压表此时测的电源电压10. 关于热学知识，下列说法正确的是（）A.“一人吸烟，众人受难”，说明分子在不停地运动B.固体很难被压缩，是因为分子之间只存在斥力的作用C.人工湖能调节气温，利用水的比热容小D.通过技术改进，汽油机的效率可达100%11. 如图7所示，在两个相同的烧杯中分别装有质量、初温都相同的水和沙子，用两个相同的酒精灯对其加热，下列说法不正确的是（）A.不能通过该实验比较它们比热容的大小B.加热相同时间后，分别测量两者的温度，发现沙子的温度明显高于水C.加热时搅拌沙子，目的是使沙子受热均匀D.在两烧杯上方分别盖上玻璃片，过一会儿发现装水烧杯上方玻璃片内侧有小水珠12 .利用四个相同的滑轮，组成如图8所示的甲乙两个滑轮组，用同样的时间，把质量相等的重物G提升了相同的高度，所用的拉力分别为F甲、F乙，拉力做的功分别为W甲、W乙，拉力的功率分别为P甲、P乙，机械效率分别是η甲、η乙（忽略绳重和摩擦），下列关系式正确是（）A. F甲=F乙B.η甲<η乙C. W甲>W乙D. P甲=P乙第二部分（共64分）二填空与作图题（第13至15题，每题3分，第16至19题，每题4分；共25分）13. 在斜面上将一个重12N的物体匀速拉到高处，如图9所示。
2018-2019学年广州市越秀区九年级(上)期末考试物理试卷(含答案和解析)
2018-2019学年广州市越秀区九年级（上）期末考试物理试卷一、选择题（每小 3分，共36分）1.下列关于机械效率的说法正确的是（ ）A.越省力的机械，机械效率越高B.做功越少的机械，机械效率越低C.做功越慢的机械，机械效率越低D.总功相同，有用功越大的机械，机械效率越高2 .如图所示，有甲、乙、丙三个轻质小球，甲带正电，先用甲靠近乙，发现乙被排斥；再用乙靠近丙，丙被吸引。
则下列判断正确的是（）B.乙一定带正电，丙可能带负电C.乙可能不带电，丙一定带正电D.乙一定带负电，丙可能带负电3 .图中的电水壶是常用小家电。
下列有关电水壶烧水的观察和思考，正确的是（ ）A.加热过程中，水的内能是通过热传递的方法改变的B.加热过程中，水的热量不断增加C.沸腾时，所冒的 白气”是水汽化产生的水蒸气D.沸腾时，水的温度、内能均不变4 .炎炎夏日，烈日下海滩的沙子热得烫脚，而海水很清凉，傍晚落日后，沙子凉了，海水却依然暖暖的，这主要是因为海水和沙子具有不同的（）A.密度B.内能C.热量D.比热容负电5 .下列如图事例中，通过做功来改变物体内能的是（6.关于如图所示实验的说法，错误的是（ ）A.试管口出现的白雾是液化的结果B.该实验基本能反映热机的工作原理C.木塞冲出的过程机械能转化为内能D.该实验可以说明做功能改变物体的内能7.如图所示电路，下列说法正确的是（A.闭合开关S i 、S 3,断开开关 ⑤时，灯L i 、L 2串联B.闭合开关S 2,断开开关S i 、S 3时，灯L i 、L 2并联C.闭合开关S i 、S 2,断开开关S 3时，灯L i 亮、L 2不亮D.闭合开关S 2、S 3,断开开关S 时，灯L i 不亮、L 2亮8.关于图中的甲、乙中各物理量的关系，正确描述的是（ ）A.放在热汤里的金属勺变烫 )放入冰箱的食品温度降低取暖器旁的物体温度升高D.冬天拨手，手变暖A. I 1 = I2 = I3= I4B. U 1 = U 2= U3= U4C. Il= I2 , 13 ^4D. U 3= U4 , U2WU39.有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1800W,乙的额定功率为1200W.两个电热水壶都正常工作时，下列说法中正确的是（）A.甲电热水壶两端的电压较高B.电流通过甲电热水壶做功较快C.通过两个电热水壶的电流相等D.甲电热水壶消耗的电能较多10.全国中小学安全教育平台和物理学科都强了安全用电。
【精选3份合集】2018-2019年广州市九年级上学期期末达标测试物理试题
初三上学期期末物理试卷一、选择题1．关于家庭电路和安全用电，下列说法正确的是（）A．开关要串联在火线和电灯之间B．使用测电笔辨别火线时，手接触笔尖金属体C．三孔插座有时不需要接地D．发现有人触电后，立即用手把触电人拉离电线【答案】A【分析】（1）开关应该控制火线；（2）使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，否则容易造成误判，认为带电体不带电是十分危险的．使用测电笔时，不能用手触及测电笔前端的金属探头，这样会造成人身触电事故．（3）三孔插座需要接地；（4）发现有人触电或电引起的火灾，首先切断电源，再实行救援措施．【详解】A、在家庭电路中，开关应控制火线，即开关要串联在火线和电灯之间．故A正确；B、使用测电笔辨别火线时，用手触及测电笔前端的金属探头，这样会造成人身触电事故．故B错误；C、大功率或带有金属外壳的用电器必须使用三孔插座，其金属外壳一定要接地，以防用电器外壳带电，会危及人身安全．故C错误；D、直接用手去拉触电者，会引起救人者的间接触电，十分危险．故D错误；故选A．【点睛】（1）安全用电原则：不接触低压带电体，不靠近高压带电体．（2）触电原因是直接或间接接触火线．值得注意的是：本来不带电的物体带了电；本来不导电的物体导电了．2．如图，电源电压保持不变，开关S始终保持闭合．当开关S1由断开到闭合时，下列判断正确的是A．电路中的总电阻变大B．电路的总功率变小C．电流表的示数变小D．电压表的示数变大【答案】D【解析】开关S闭合，开关S1断开时，电阻R1与R2串联，电流表测串联电路的电流，电压表测R2两端电压，开关S闭合，开关S1闭合时，电阻R1被短路，电路中只有R2，电流表测电路的电流，电压表测R2两端电压，即电源电压．A.电阻R1与R2串联的总电阻大于R2的阻值，当开关S1由断开到闭合时，总电阻变小故错误；B.电阻R1与R2串联的总电阻大于R2的阻值，由电功率公式2UPR=可得，当开关S1断开到闭合时，电路的总功率变大，故错误；C.根据公式UIR=可知，电源电压不变，开关S1由断开到闭合时，总电阻变小，电路中电流变大，即电流表示数变大，故错误；D.开关S闭合，开关S1断开时，电压表测R2两端电压；开关S闭合，开关S1闭合时，电压表测R2两端电压，即电源电压，所以电压表示数变大，故正确．故选D.3．小明家上次查看电能表示数，本次查看时电能表读数如图所示，则下列说法正确的是A．他家在这段时间内消耗的电能为903kw·hB．电能表是测量电功率的仪表C．若只让一个标有“220V 1000w”的电热水器正常工作10min，则电能表的圆盘转了600转D．这个电能表的额定功率为2200W【答案】C【详解】A.因为电能表两次示数差就是消耗的电能，且注意电能表最后一位是小数，所以，由图知道，他家在这段时间内消耗的电能是：W=8633.5kW•h-8543.2kW•h=90.3kW•h，故A错误；B.电能表是测量消耗电能的仪表，不是测量电功率的，故B错误；C.电能表上标有的3600r/（kW•h）表示电路中每消耗1kW•h的电能，电能表的转盘转过3600r，所以，当只让一个标有“220V 1000W”的电热水器正常工作10min，其消耗的电能是：11lkW h 66kW h W Pt ===•⨯ ，电能表的圆盘转过的圈数是：()1kW h 3600r/kW h 600r 6N =⨯=，故C 正确；D.由该电能表的铭牌知道，其允许接入用电器的最大功率是：P=UI=220V×10A=2200W ；但电能表属于测量仪表，不消耗电能，所以，没有额定功率，故D 错误．4．如图所示为某同学连接的电路，下列有关说法正确的是（ ）A ．滑动变阻器与灯泡并联B ．滑动变阻器的滑片向右移动，灯泡亮度变暗C ．滑动变阻器的滑片向右移动，灯泡亮度变亮D ．滑动变阻器的滑片向右移动，灯泡亮度不变 【答案】D【详解】A ．由题图可知，该电路中电流的路径只有一条，滑动变阻器与灯泡是串联的，故A 错误； BCD ．题图中滑动变阻器使用了下面2个接线柱，则变阻器的滑片向右移动时，滑动变阻器接入电路的电阻保持不变，根据欧姆定律可知，电路中的电流不变，所以灯泡的功率不变，其亮度不变，故D 正确，BC 错误．5．某同学设计了以下四种电路，其中电源电压不变且未知，R 0是已知阻值的定值电阻．在实验中不拆改电路的情况下，能够测量出未知电阻R x 阻值的电路是A ．只有①B ．只有②③C ．只有①②③D ．①②③④都可以【答案】C 【详解】由图知，①．只闭合S 1时，电路是只有R 0的基本电路，电流表测量通过R 0的电流I 0；再闭合S 2，两只电阻并联，电流表测量干路电流I ，根据电源电压不变列式I 0R 0＝（I ﹣I 0）R x 可求出R x 的阻值，故能测出R x 阻值； ②．只闭合S 2时，两电阻串联，电流表测电路中电流I 1；两开关都闭合时只有R 0接入电路中，电流表测此时电路中电流I 0，根据电源电压不变列式I 1（R 0+R x ）＝I 0R 0可求出R x 的阻值，故能测出R x 阻值； ③．闭合开关S 、S 2，两只电阻串联，电压表测量电源电压为U ；闭合S ，断开S 2，闭合S 1，电压表测量电阻R 0两端电压U 0，根据电路电流相等列式0x UR R +＝00U R 可求出R x 的阻值，故能测出R x 阻值；④．闭合开关S，S1接1，两只电阻串联，电压表测量R0两端电压为U0；S1接2，电压表反接，不能测量R x两端电压U x，仅有一个电压值，不能测出R x阻值．故C符合题意．6．四冲程内燃机工作时，依靠惯性使活塞向上运动完成的冲程是（）A．吸气和排气冲程B．压缩和做功冲程C．做功和排气冲程D．压缩和排气冲程【答案】D【详解】四冲程内燃机由吸气、压缩、做功、排气四个冲程组成一个工作循环，其中吸气和做功冲程，活塞向下运动；压缩冲程和排气冲程活塞向上运动，且这两个冲程都是靠飞轮惯性完成的．故选D7．如图所示，3D打印笔中装入塑料条，接通电源，等待一段时间后即可挤出热融的塑料，塑料在空气中迅速冷却变成特定的形态（如图甲）。
2019-2020广州越秀区广州大学附属中学初三上学期期末物理【试卷+答案】
端，电阻 的功率为 ，若
．则下列说法正确的是（ ）
A. 电源电压为 C. 电路的最大功率为
B. 滑动变阻器的最大电阻为 D. 电路的最小功率为
二、填空作图题
（本大题共7小题，每空1分，19题每图3分，共20分。）
13.
（ 1 ）完全燃烧 酒精释放的热量是完全燃烧 酒精释放热量的
倍． 酒精完全燃
烧释放的热量是
A. 、 均为电流表 C. 为电流表， 为电压表
B. 、 均为电压表 D. 为电压表， 为电流表
4. 如图所示，在带电的验电器 和不带电的验电器 中间连接一根杆，验电器 的金属箔也张开 了．（ ）
A. 验电器 失去了原子核 C. 之间的杆可以是绝缘体
B. 验电器 的两片金属箔带的是同种电荷 D. 验电器 一定得到了电子
5. 如图所示，闭合开关 ，小灯泡正常发光．若将小灯泡和电流表的位置互换，则闭合开关后的现 象是（ ）
A. 小灯泡不发光 C. 小灯泡仍正常发光
B. 小灯泡会烧坏 D. 电压表和电流表都没有示数
6. 小华设计了一种输液提示器，能在护士站观察到药液量的变化．当袋中药液量减少时，为使电压
表示数随之减小，符合要求的电路图是（ ）
B. 灯 的灯丝断了 D. 从 点经 到 的这段电路中有断路
10. 某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电源电压恒为 ，电压表量程为“
”，滑动变阻器规格为“
”灯泡 标有“
”字样（忽略灯丝电阻变化），在
不损坏电路元件的情况下，下列判断正确的是（ ）
A. 该电路的最大功率是 C. 灯泡的最小功率是
”．在滑片移动能保证电路元件全
部安全的过程中，当电压表示数为
时，灯丝的电阻正好为 ；在灯 正常发光的状态
