集中式太阳能热水系统
集中式太阳能热水系统运行策略研究
集中式太阳能热水系统运行策略研究摘要：太阳能作为一种零成本、无污染的新型能源，兴起初期便受到各行业的广泛关注。
集中式太阳能循环热水供应系统广泛应用于公共建筑。
然而，当使用太阳能和夏热冬冷地区，现有的操作模式通常有热量收集和过度的热量补充不足的情况。
能源消耗的集中式操作模式与太阳能热水供应系统循环密切相关，因此，探索不同运行模式下的辅助热源的能耗，有利于提高系统效率，降低成本。
确定一个合理的经营战略来提高太阳能系统的运行效率，对现有建筑热水系统进行节能改造，设计一种新的太阳能热水系统意义重大。
基于此，本文主要对集中式太阳能热水系统运行策略研究，希望通过本文的分析研究，给行业内人士以借鉴和启发。
关键词：集中式太阳能热水系统；运行策略引言近几年来，我国有关太阳能技术的应用方面也有了突破性的进展，尤其是在建筑当中合理的使用太阳能热水系统，成为建筑行业的重点关注话题。
太阳能热水系统与传统的建筑热水系统相比之下，与建筑之间具有更高的契合度，同时还可以为建筑后期的给排水设计提供科学可行的设计理念。
1太阳能热水系统在给排水设计中的应用优势太阳能热水系统在给排水设计中的应用优势主要涉及到以下方面具体内容：太阳能之所以能够在短时间内获得较快的进步和发展，主要是因为其自身所具有的低消耗、无污染等特点。
同时，如果能够合理运用太阳能技术，那么还可以真正地实现对资源的循环利用，这样不仅可以缓解对不可再生能源的消耗，还能够加快我国新能源发展领域的改革速度。
太阳能在建筑给排水设计当中的合理运用，主要是以太阳能的可循环性作为基础。
也就是说，运用太阳能热水系统取代传统的热水系统，不仅可以减少由于供热而产生的空气、废料污染，还能够达到节约煤气的效果。
同时，因为太阳能热水系统的工程造价较低且投入资金较少，所以还能够为企业发展带来更高经济效益。
除此之外，太阳能热水系统的安装过程十分简便，再加上系统正常运行的消耗量较小，所以既能满足用户们的基本生活需求，还可以起到维护生态平衡、降低环境污染的作用。
集中式、分户式太阳能热水系统对比分析
集中式、分户式太阳能热水系统对比分析李燕霞北京中天元工程设计有限责任公司摘要：随着整个社会对节能的重视，太阳能作为极好的天然能源越来越被广泛应用在建筑行业中。
本文对太阳能热水系统的几种形式做了一些对比分析可供参考交流。
关键词：太阳能；集中式；分户式1前言太阳能热水系统是利用太阳能集热器，收集太阳辐射能把水加热的一种装置，是目前太阳热能应用发展中最具经济价值、技术最成熟且已商业化的一项应用产品。
太阳能热水系统从安装和使用方式方面可分为集中式太阳能热水系统和分户式太阳能热水器两种形式。
集中式太阳能热水系统安装和使用方式：集中安装、集中集热、集中辅热、集中供热；分户式太阳能热水器安装和使用方式：分户安装、分户集热、分户辅热、分户供热水。
2集中式太阳能热水系统集中式太阳能热水系统从集热器类型、水箱数量、循环方式、系统开闭形式、承压方式、自动化程度、供热形式等方面可以划分出多种工程方案。
但以供热形式来区分可分为集中集热集中供热水系统和集中集热分户供热系统两大类。
2.1集中集热集中供热水系统该系统由太阳能集热器，集热水箱（储热水箱），管道配件，自动控制部分组成。
集热器通过自然循环或强制循环加热水箱中的水，再由管道直接将热水送至用水点，因集热器面积或光照不足等原因导致得热量不足，可通过电加热装置或燃气加热装置补充。
这种系统的特点是：集热器在屋面集中放置，有利于建筑一体化设计；集热器在屋面放置不受楼间距影响，有利于采光以最大程度利用太阳能；用水点相对较少，楼层低，循环管路长；用水时间相对固定，可合理调整辅热工作时间；循环管路短，热损失在可接受范围内。
真空管集热器系统热效率虽然高，但故障率也高；热管、平板式集热器故障率低，但系统集热效率不高；这种系统形式需要专人管理、维护。
2.2集中集热分户供热水系统该系统的组成由太阳能集热器，平衡水箱，热水循环泵，管道配件，分户换热水箱，自动控制部分组成。
集热器通过自然循环或强制循环加热水箱中的循环介质（导热油、防冻液、水等），通过循环泵由管道将循环介质送至用水点的换热水箱内，由换热器加热分户换水箱中的水，当循环介质加热的水温达不到使用要求其时，可通过水箱中的电加热装置补充。
集中式太阳能热水供应系统设计工程分析
集中式太阳能热水供应系统设计工程分析摘要:近年来，我国利用太阳能制备生活热水的趋势逐步加快，越来越多的太阳能热水系统得到开发利用。
本文将结合太阳能集中式热水供应系统工程实例，就集中太阳能热水供应系统的设计作了详细的研究，为集中太阳能热水供应系统的推广提供参考。
关键词:太阳能热水系统；集热器；热水供水方式；设计中图分类号：s611 文献标识码：a 文章编号：1 引言在当前的社会中，能源问题已经成为一个世界关注的话题。
由于太阳能是一种可再生的无污染能源，近年来在住宅建筑中的应用逐渐广泛起来。
集中太阳能热水供应系统作为一种新型的太阳能热水供应方式，在一定程度上被采用，为此，对于集中太阳能热水供应系统的设计也逐渐受到了人们的重视。
本文结合应用实例，就此类系统设计应该注意的问题和需要的设备进行分析，为推进城市可再生能源在建筑中的应用和发展做出应有的贡献。
2 工程概况某住宅建筑，总建筑面积约75921m2，分两期建，其供热系统均采用太阳能集中供热。
一期建设第1到15栋，13层高，建筑高度约为42.2m，二期建设第16到18栋，两幢均32层高，建筑高度约为93.8m。
集热器放置在屋面、女儿墙、侧立面或阳台上。
3 本工程太阳能热水供水系统的主要特点3.1 热水供应规模和效益全部采用太阳能供应住户生活热水，最大日热水用水量为350m3，最大时耗热量为10802mj，总集热面积达到5036m2。
其规模大、栋数多、受益人数多，具有可观的经济和环保效益，初步估算年节能费用约187万元，系统寿命期内二氧化碳减排量约9274t。
3.2 集热器的布置太阳能集热器在中高层住宅中，首先考虑安装在建筑物顶部，在建筑外观上不会影响建筑景观；同时，集热器的安装排列不受建筑物走向的限制，可以达到系统最佳的集热效果。
3.3集热器分组由上述的集热器布置可以发现，高层住宅所需的集热器数量、面积比较庞大，常用的集热器串联连接会造成大量能量损耗，因此本项目对集热器进行分组，分组后热媒采用并联方式接入集水器，再进入储热设备。
太阳能热水系统
太阳热水系统建筑热水系统：随着生活质量的提高，人们对于居住的要求也越来越高，作为一个高质量现代化的居住小区，所配备生活设施也更加的完善。
对应配套的生活热水系统应当高级化人性化环保化。
现阶段的生活热水供应形势多种多样，主要可分为集中式热水系统和分户式热水系统。
一、集中式热水系统：1、太阳能和锅炉联合使用提供热水a、系统介绍1）太阳能加热的热水通过水泵导入屋顶太阳能水箱，热水由太阳能水箱通过重力作用流入恒温水箱统一储存热水。
水泵将恒温水箱内的热水经过保障锅炉供应用户热水。
当恒温水箱内的水温度达不到热水使用要求的时候，保障锅炉启动以保证供应水温。
b、系统特点系统充分利用的太阳能热水节约能源，可实现24小时热水供应，每户入户前应加水表便于计量收取水费，但电费无法单独计量需要统一均摊，不便于管理。
2、集中集热、分户储热太阳能系统a、系统介绍1）太阳能集热器集中安装在建筑物的屋面；2）储水箱及辅助加热设备按每户的用量需求分别设置在各户内；水箱通过太阳能循环泵与屋面集中集热器进行循环；3）辅助加热器一般采用电加热，分户设置于户内水箱中；4）系统工作原理图如下：b、系统特点使用经济性：集中采热、分户供热系统太阳能产生的热量是通过换热的方式提供给用户的，用户无须支付太阳能产生热量的费用,只是在太阳辐照不足时使用需支出少量电费，总体使用成本低廉。
管理便捷性：本系统集热器及循环控制设备均设置于公共空间，便于物业统一管理和维护，能够更有效地保证系统长期正常运行，在设备使用寿命期限内持续发挥效力，避免了用户因维护成本高所造成的投资浪费。
以上两种系统比较详见下表:名称 优点 缺点锅炉太阳能结合系统 1、热水供应稳定。
2、太阳能产生热量能有效的储存起来，提 高了太阳能利用率。
1、对于高层建筑需要增设加压水泵，增加了系统成本。
2、水源经过锅炉加热后直接工生活 用水易造成水源污染。
分户储热系统 1、系统简单便于安装施工。
2、每户有独立的储热设备，便于计量单独使 用的水电费。

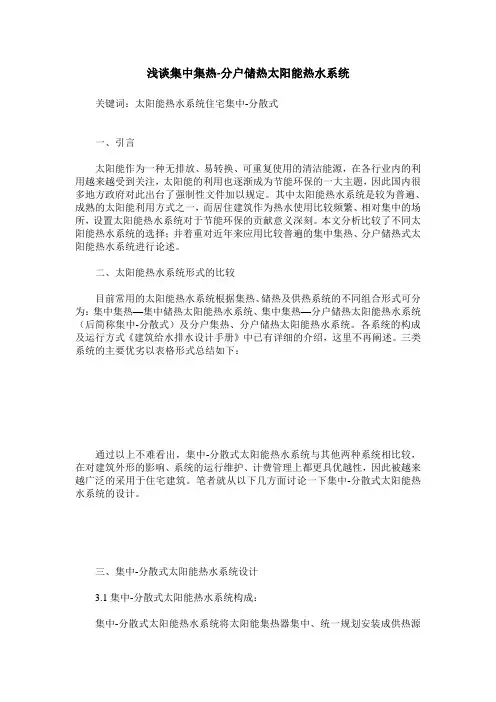

浅谈集中集热-分户储热太阳能热水系统
浅谈集中集热-分户储热太阳能热水系统关键词：太阳能热水系统住宅集中-分散式一、引言太阳能作为一种无排放、易转换、可重复使用的清洁能源，在各行业内的利用越来越受到关注，太阳能的利用也逐渐成为节能环保的一大主题，因此国内很多地方政府对此出台了强制性文件加以规定。
其中太阳能热水系统是较为普遍、成熟的太阳能利用方式之一，而居住建筑作为热水使用比较频繁、相对集中的场所，设置太阳能热水系统对于节能环保的贡献意义深刻。
本文分析比较了不同太阳能热水系统的选择；并着重对近年来应用比较普遍的集中集热、分户储热式太阳能热水系统进行论述。
二、太阳能热水系统形式的比较目前常用的太阳能热水系统根据集热、储热及供热系统的不同组合形式可分为：集中集热—集中储热太阳能热水系统、集中集热—分户储热太阳能热水系统（后简称集中-分散式）及分户集热、分户储热太阳能热水系统。
各系统的构成及运行方式《建筑给水排水设计手册》中已有详细的介绍，这里不再阐述。
三类系统的主要优劣以表格形式总结如下：通过以上不难看出，集中-分散式太阳能热水系统与其他两种系统相比较，在对建筑外形的影响、系统的运行维护、计费管理上都更具优越性，因此被越来越广泛的采用于住宅建筑。
笔者就从以下几方面讨论一下集中-分散式太阳能热水系统的设计。
三、集中-分散式太阳能热水系统设计3.1集中-分散式太阳能热水系统构成：集中-分散式太阳能热水系统将太阳能集热器集中、统一规划安装成供热源向储热水箱提供热媒换热；储水箱、辅助保障系统按终端用户为单位独立设置。
系统一般由太阳能集热器、分户换热水箱、膨胀罐、热媒循环泵、连接集热器和水箱的管路、控制系统和辅助加热系统等组成。
较为典型的系统如下图：图1集中分散式太阳能热水系统原理图3.2集热器面积的计算取值及设置：式中：——直接加热系统集热器总面积——设计日用热水量——用水单位数——水的比热——热水密度——热水温度——冷水温度——太阳能保证率——当地集热器采光面上的年平均日太阳辐照量——集热器的年平均集热效率——贮水箱和管路的热损失率1）设计日用热水量的确定在热水量的确定中，设计者应充分考虑太阳能利用率与一次性投资之间的平衡，规范建议按不高于热水用水定额的中下限取值。
例析集中式太阳能热水系统设计
例析集中式太阳能热水系统设计1 前言用太阳能加热低温热水（小于100℃）的太阳能热水系统，是当前太阳能利用中技术最成熟、经济上最具竞争力、应用最广泛、产业化发展最快的领域。
笔者根据《民用建筑太阳能热水系统应用技术规范》（GB50364-2005）和《建筑給水排水设计规范》GB50015-2003（2009版），整理出集体宿舍太阳能加热系统的设计计算方法和步骤，供工程设计参考。
集体宿舍太阳能热水系统由两个循环系统和一个辅热系统组成。
循环一是由太阳能集热器、集热系统循环泵、定压膨胀罐、和相应管道阀门组成。
循环介质为传热工质，温度控制器S1和S2分别设置在水箱底部和集热系统出水口，温度传感器的信号传送到控制器T1中。
当二者温差大于某数值时（一般设定为5～10℃），控制器控制循环泵1开启，经太阳能集热器加热的传热工质将集热系统的热量传输到水箱，当二者温度差小于设定汁时（一般为2～5℃），循环泵停止工作。
循环二是热水供应系统循环，以保证用水温度的均衡。
辅热系统由电加热器及相应管道阀门组成，当冬天或阴雨天气，太阳能热水系统效能差时才使用。
在采用辅助热源加热时，当储热水箱内的水温已达到设定水温时，水温通过控制器使电加热器停止，待储热水箱水温降到设定的低水温时再开启电加热器。
2设计计算步骤和方法2.1设计小时耗热量：Qh=Kh·Qd （2-3）Kh——小时变化系数这里需要说明的是，设计小时耗热量与高日高时热水用量有关，但与太阳能热水系统供热量并无直接联系，因为当太阳能热水系统制备的热水储存在贮热水箱内后，热水是由水箱供给，若水箱的容积足够大，则系统供热量最小不小于平均小时耗热量即可，为了提高保障性，可乘1.3～1.5的保险系数。
2.2 设计秒流量、热水循环流量：（1）设计秒流量公式qg= 0.2α （2-5）（2）热水系统的热水循环流量计算，全天供应热水系统的循环流量按下式计算：qx= QS/C （L/h）（2-6）式中：qx——循环流量，L/h；C——水的比热，4.187KJ/（kg·℃）；QS——配水管道系统的热损失KJ/h，可按设计小时耗热量的3%～5%采用；——配水管道的热水温差，℃，一般取5～10℃；2.3太阳能集热器总面积的确定（1）直接式系统集热器总面积：Ac= [QWcρr（tend-tL）ƒ]/[JTηcd（1-ηL）] （2-7）式中：Ac——直接式系统集热器总面积，m2 ；QW——日平均用热水量，L/d ；ρr——热水密度，kg/L ；tend——贮水箱内水的终止设计温度，℃；tL——水初始温度，℃；ƒ——太阳能保证率，无量纲，根据系统使用期内的太阳辐照、系统经济性能及用户要求等因素综合考虑后确定，一般在0.30～0.80范围内。
屋顶集中式太阳能和阳台壁挂式太阳能比较
屋顶集中式与阳台壁挂式太阳能比较 随着中国城市化的高速发展，高层住宅应用太阳能热水系统是必然趋势，太阳能热水系统工程在高层住宅的应用关键是太阳能集热器安装与建筑一体化和后期维护的问题。
经研究高层建筑太阳能热水解决方案主要有屋顶集中集热及阳台壁挂两种形式，现对这两种形式比较如下。
一、两种系统对比系统形式屋顶集中集热、集中供水 阳台壁挂系统示意图 水箱集热器原理简介 太阳能集热器集中安装于屋顶，收集太阳能加热热水，并将热水集中储存在贮热水箱当中，热水通过管网直接供给用户，用户末端加装热量表计量收费将集热器与储水箱分开，通过工质的自然或强制循环将集热器吸收太阳光而得到的热量传输到储水箱，从而得到热水的系统集热器多用真空管集热器多用平板集热器系统功能 自动上水、防冻循环、温差循环、辅助电加热、24小时恒温供水自动上水、定温循环、辅助电加热优势 系统原理简单，施工难度低，集热效率系统原理简单、性能稳定，用户控制高，技术成熟，便于集中控制统一管理，价格适中 灵活，厂家直接对每一位业主承保，不需物业管理劣势 需足够的屋面集热面积（平均每户需2.5平方）屋面需承重，后期物业管理困难受日照时间影响大（每天日照4小时以上才比较经济），高密度住宅不适用适用范围 酒店、饭店、学校、宿舍、高档公寓等多、高层住宅、别墅类似工程二、初装成本分析1、屋顶集中式：以美家项目（60户）为例，各家报价如下（只含屋顶集热系统、控制系统，不包括预留冷热水管路费用）项目 皇明力诺瑞特备注总价(元) 244638 235580均摊到每户价格（元）4077 39262、阳台壁挂式：以莱西项目1—3#楼招标平板壁挂太阳能报价为例，各家报价如下：项目 荣事达喜相逢单户报价(元) 5208 5170从以上分析知，以均摊到每户计算，阳台壁挂式成本比屋顶集中式约高1100元。
三、运行成本分析以一户一天需100L 热水，各系统效益分析如下：加热设备 电热水器 屋顶集热热水系统壁挂太阳能热水系统平均每日日照大于5.0小时平均每日日照2.0-3.0小时需要能源 电 电、太阳能 电，太阳能 电，太阳能 污染性 无 无 无 无 平均热效率 95% 95% 95% 95% 热水温升 40℃ 40 40℃ 40℃ 能源价格 0.52元/kwh 0.52元/kwh 0.52元/kwh 0.52元/kwh 100L/天的耗费 2.55元 0.95 0.77元 1.66元 年制热水耗费 930.75元 346.75 281.05元 605.9元平均每户年维修费用15.0元 15.0元 20.0元 20.0元设备寿命 15年 15年 15年 15年寿命期内费用 14186元 5426元 4440元 9313元四、山东主要城市日照数据根据我国太阳能资源分布图，山东地区属于三类地区，全年日照时数为2200~3000h，在每平方米面积上一年接受的太阳辐射总量为5016~5852MJ，是太阳能资源较丰富地区，具有利用太阳能的良好条件。
集中式太阳能热水监测系统的制作方法
本技术公开了一种集中式太阳能热水监测系统，包括：太阳能热水系统、监测设备、数据传输系统和数据处理软件。
所述太阳能热水系统为集中式，带辅助热源；所述监测设备包括太阳总辐射传感器、第一热量表、第二热量表、第三热量表和电能表；所述数据传输系统包括监测设备配套的数据输出装置、数据传输线和数据接收装置；所述数据处理，根据预设的计算准则对运行参数进行分析计算，得到性能评价指标。
所技术的监测系统，不仅可以实时显示太阳能热水的运行状态，还可计算太阳能热水系统保证率、集热效率、供热水温度等评价指标，反映系统应用效果，以便管理者及时发现和解决问题，并根据实际需求对系统优化，建立全面实时可持续的太阳能热水监测系统。
技术要求1.一种集中式太阳能热水监测系统，其特征在于，包括太阳能热水系统、监测设备、数据传输系统和数据处理软件(15)；所述太阳能热水系统为集中式，带辅助热源，包括太阳能集热器(1)、太阳能热水箱(2)、热泵热水箱(3)、辅助热源(4)、总供水管(5)、总回水管(6)和冷水管(7)；所述太阳能集热器(1)数量大于2；所述太阳能热水系统的搭建方法参照《民用建筑太阳能热水系统应用技术规范》和《民用建筑太阳能热水系统工程技术手册》；所述监测设备包括太阳总辐射传感器(8)、第一热量表(9)、第二热量表(10)、第三热量表(11)和电能表(12)；所述太阳总辐射传感器(8)安装在太阳能集热器(1)上，监测太阳辐照量；所述第一热量表(9)主体包括第一流量计、第一温度传感器和第一积算仪，所述主体安装在集热系统出水管路上，所配套的温度传感器I接在进水管上，监测集热系统的得热量；所述第二热量表(10)主体包括第二流量计、第二温度传感器和第二积算仪，所述主体安装在总供水管(5)上，所配套的温度传感器II接在冷水管上，监测总供水管(5)的温度、流量和热量；所述第三热量表(11)主体包括第三流量计、第三温度传感器和第三积算仪，所述主体安装在总回水管(6)上，所配套的温度传感器III接在冷水管上，监测总回水管(6)的温度、流量和热量；所述电能表(12)安装在热泵的供电回路上，测量辅助热源(4)消耗的能量；所述监测设备仪表均具有数据通讯功能，可通过数据传输设备将各自所检测到的数据上传至远程电脑客户端；所述数据传输设备包括无线数据传输设备和有线数据传输设备；所述数据传输系统包括监测设备配套的数据输出装置、数据传输线(13)和数据接收装置(14)；太阳总辐射传感器(8)配套的数据输出装置、第一热量表(9)配套的数据输出装置、第二热量表(10)配套的数据输出装置、第三热量表(11)配套的数据输出装置和电能表(12)配套的数据输出装置分别通过数据传输线与数据接收装置(14)的数据输入端连接；所述数据处理软件(15)位于远程电脑客户端，远程电脑通过与数据接收装置(14)数据输出端连接，接收监测设备传送过来的各种数据，根据预设的计算准则实时计算用于系统性能评价的指标；所述指标包括集热系统得热量、太阳能集热效率、太阳能保证率、供水温度和常规能源替代量；所述数据处理软件(15)根据设计要求判断所述部分指标是否符合要求，最终将所检测数据以及性能指标等信息显示用于界面，实现监测系统实时运行状态并对系统应用效果进行综合评价。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3、辅助加热
该系统采用电辅助加热作为辅助热源。当太阳产 热水不足时，系统会自动启动辅助热源加热，以保 证热水供应。辅助热源加热系统的工作原理如下： 太阳能电磁阀自动打开，将集热器内的水顶入 水箱(当水箱水温低于电加热设定温度3℃时电磁阀 自动关闭并启动电加热，当水箱水温达到电加热设 定温度时，电加热停止)，直到达到设定水量。在该 时段内因其他原因(如自来水水压过低)使水箱水量 未能补充至设定水量，且实际时间已超过该时段时， 控制器将刷新该时段的设定水量并按下一个时段的 设定水量控制电磁阀，除了在白天各个时段太阳能 水箱应达到不同设置的水位。
高层建筑太阳能热水系统在威海应用的比较少， 我们施工的主要由金猴西海景苑、悦海花园24号住 宅楼。悦海24号住宅采用了集中式太阳能热水系统 给每户居民提供热水，该系统立管采用热镀锌钢塑 复合管，支管为热水PPR管、铜管。系统分为高、低 两个区，15层以上为高区，15层以下为低区，两个 区分别供水、分别设置循环管，下面从该系统的施 工过程等方面与大家共同交流一下。
四、集中式太阳能热水系统的施工方法
相关的技术规范：
GB50364-2005民用建筑太阳能热水系统应用技术规范
06SS128太阳能热水系统选用与安装
1、施工前准备
太阳能热水器应在屋面保护层做完并 达到强度后安装。施工安装前应确认及预 留内容包括： (1)水箱的安装位置，屋顶的承重问题； (2)冷水管预留，水箱进水管预留至屋 顶； (3)供热水管路预留，每单元预留一个 供水管， (4)线路预留，根据太阳能热水设备说 明书预留电加热动力线。
2、施工中的控制要点：
(1)支座架的安装 支座架制作安装由厂家现场制作并安装。支架表面 应进行防腐处理。 (2)集热器安装 太阳能集热器连接方式有并联、串联和混联(串并联 或并串联)。本工程采用串并联的混联方式。即将串 联成单体的集热器再并联成单体阵列。集热器安装 好后必须进行防风加固处理，处理方法是在屋面预 埋件，把集热器支架和预埋件焊接在一起，再把集 热器和支架连接牢固。
太阳能集热器的安装还必须做到防止雷击，应严 格检查建筑防雷装置，太阳能热水器在防雷范围内 则与屋面防雷装置做等电位连接；否则应单独安装 一套完善合理的防直击雷装置(包括避雷针、引下线 和接地装置)，且独立避雷针与太阳能热水器之间应 有2一3m的间距。
2、储热容器
悦海花园24号住宅楼的太阳能热水系统设有两个 储水箱，一个为恒温储热水箱，直接与用户热水管 连接；另一个为集热水箱，与冷水管直接连接。集 热器与集热水箱之间设有循环泵。
储热水箱满水位时，太阳能温差循环加热，当太 阳能水箱达到满水设定水位并稳定5秒以上时，为防 止水满溢流，控制器使太阳能系统自动转入温差循 环。当太阳能集热器内的水温高于太阳能水箱水温 l0℃并稳定5秒以上时，太阳能循环泵自动启动，将 太阳能水箱内较低温度的热水送入太阳能集热器继 续加热， 同时将太阳能集热器内较高温度的热水顶 入太阳能水箱；当太阳能集热器内的水温高于太阳 能水箱水温5℃时，太阳能循环泵自动关闭。通过如 此循环使太阳能水箱水温不断升高，并通过使太阳 能水箱升高温度的方法来储存太阳能集热器吸收的 太阳能。当用户使用热水，使太阳能水箱水位下降 后，控制器使太阳能系统自动转入定温加热。
4、恒温水箱供水和恒温控制
该系统将太阳能水箱内的热水通过水箱间水泵 进入恒温水箱储存。恒温水箱的恒温供水和恒温控 制主要通过以下方式实现： (1)当恒温水箱水位低于设定低水位时，水箱间水泵 自动启动，太阳能水箱内的热水通过增压泵进入恒 温水箱；当恒温水箱水位达到设定高水位时，增压 泵自动关闭。 (2)当由于散热等原因，使恒温水箱水温低于恒温设 定温度时，水箱问循环泵自动打开，将太阳能水箱 较高温度的水打入恒温水箱，直到恒温水箱内的水 达到设定温度后，水箱间循环泵自动停止。 (3)用户用热水，采用循环供热水方式，保证打开用 水龙头很快就出热水的效果。
三、集中式太阳能热水系统的工作 原理
太阳集热装置（真空管）吸收的太阳能转化成热 能 → →储热容器(水箱等) → →控制系统(温感器、 水位控制器、电加热系统元件等) → →管道系统 → →用户配水点
1、太阳能集热装置定温加热
在光照条件下，太阳能集热器内的水被太阳光能 加热。当集热器内水温达到设定水温，并稳定5秒以 上时，控制器使太阳能电磁阀自动打开，自来水进 入太阳能集热器内，同时将太阳能集热器内达到设 定温度的热水顶入太阳能水箱；当太阳能集热器内 水温低于设定温度3℃并稳定5秒以上时，控制器使 太阳能电磁阀自动关闭。如此运行，不断将太阳能 集热器内达到设定温度的热水顶入太阳能水箱储存。 为了充分吸收太阳能，太阳能集热板安装时最好 与太阳的直射光线相垂直，集热板安装时最好朝南， 东西向呈l5度角固定于支架。
集中式太阳能热水系统
一、绪论 二、太阳能热水系统简介 三、集中式太阳能热水系统工作原理
四、集中式太阳能热水系统的施工方法
五、总结
一、绪论
太阳能是洁净的绿色能源，取之不尽用之不竭， 开发利用太阳能既可节约能源，又可减少能源的消 耗和对环境的污染，有利于保持生态平衡。太阳能 的不断推广、应用给人民的生活带来了ቤተ መጻሕፍቲ ባይዱ多的方便、 实惠，在住宅建筑上安装太阳能热水系统是今后发 展的必然趋势，威海市政府规定从2009年1月1日起 新建住宅小区12层以下建筑必须安装太阳能，否则 不予验收，彻底实现新开发的住宅小区家家户户用 上太阳能。
二、太阳能热水系统的简介
太阳能热水系统利用阳光照射时，真空管吸收的 太阳能转化成热能，并使真空管内的水升温。从而 提供热水供人们使用。 太阳能热水系统可分为分户式、集中式两种。
分户式即将集热器外挂于阳台或屋顶上，每户单 独供水、回水。但是分户式安装对建筑结构和使用 功能造成不同程度的破坏，在建筑外墙防水、承重 等方面留下隐患；此外，部分太阳能安装管道内大 量存水、管线外露，夜间散热大，造成用水浪费。 集中式太阳能热水系统采用集中集热、集中储水、 分户使用供给建筑物所需热水的系统，其集热管采 取阵列形式布置在屋面，组成一个大的集热系统。 见太阳能系统动画演示：
