桥梁的设计与模型制作
1 桥梁的设计与模型制作
1. 桥梁有哪些种类?
基本有如下几种：
2.为什么有这样的设计？
人和车辆等通过桥梁时，桥面会弯曲，如果桥面弯曲的越厉害就越会发生危险。同样的材料，同样的厚度，桥的跨度越大，越易弯曲。为防止桥面过于弯曲，可采用不同的方法帮助桥面承担重量。
如： 梁式桥
梁式桥是一种在竖向荷载作用下无水平反力的结构。由于外力（恒载和活载）的作用方向与承重结构的轴线接近垂直，故与同样跨径的其它结构体系相比，梁内产生的弯矩最大，通常需用抗弯能力强的材料（钢、木、钢筋混凝土等）来建造。
梁式桥还可分为：钢桁梁桥、T型梁桥、悬臂梁桥、连续梁桥和连续钢构桥等。
图一 钢桁梁桥
2 图二 连续式梁桥
拱式桥
拱式桥的主要承重结构是拱圈或拱肋。这种结构在竖向荷载作用下，桥墩或桥台将承受水平推力。同时，这种水平推力将显著抵消荷载所引起在拱圈(或拱肋)内的弯矩作用。因此，与同跨径的梁相比，拱的弯矩和变形要小得多。鉴于拱桥的承重结构以受压为主，通常就可用抗压能力强的圬工材料(如砖、石、混凝土)和钢筋混凝土等来建造。
拱桥的跨越能力很大，外形也较美观，在条件许可的情况下，修建拱桥往往是经济合理的。
拱桥种类繁多，常见的有：圬工拱桥、箱型拱桥、双曲拱桥、钢架拱桥、桁架拱桥、肋拱桥、桁式组合拱桥和斜腿钢架拱桥等。根据拱桥的不同承载方式，还可分为：上承式桥梁、下承式桥梁、中承式桥梁。图六 上承式拱桥桥梁
图七 下承式拱桥桥梁
图八 中承式拱桥桥梁
悬索桥
传统的悬索桥(也称吊桥)均用悬挂在两边塔架上的强大缆索作为主要承重结构。在竖向荷载作用下，通过吊杆使缆索承受很大的拉力，通常就需要在两岸桥台的后方修筑非常巨大的锚碇结构。悬索桥也是具有水平反力(拉力)的结构。现代的悬索桥上，广泛采用高强度的
3 钢丝成股编制的钢缆，以充分发挥其优异的抗拉性能，因此结构自重较轻，就能以较小的建筑高度跨越其它任何桥型无与伦比的特大跨度。悬索桥的另一特点是：成卷的钢缆易于运输，结构的组成构件较轻，便于无支架悬吊拼装。我国在西南山岭地区和在遭受山洪泥石冲击等威胁的山区河流上，以及对于大跨径桥梁，当修建其他桥梁有困难的情况下，往往采用吊桥。悬索桥的样式图见下图所示：
图九 单跨式悬索桥
斜拉桥
斜拉桥由斜索、塔柱和主梁所组成。用高强钢材制成的斜索将主粱多点吊起，并将主梁的恒载和车辆荷载传至塔柱，再通过塔柱基础传至地基。这样，跨度软人的主梁就象一根多点弹性支承(吊起)的连续梁一样工作，从而可使主梁尺寸大大减小，结构自重显著减轻，既节省了结构材料，又大幅度地增大桥梁的跨越能力。此外，与悬索桥相比，斜拉桥的结构刚度大，即在荷载作用下的结构变形小得多，且其抵抗风振的能力也比悬索桥好，这也是在斜拉桥可能达到大跨度情况下使悬索桥逊色的重要因素。
斜索在立面上也可布置成不同型式。各种索形在构造上和力学上各有特点，在外形美观上也各具特色。常用的索形布置为竖琴形(图十)和扇形(图十一)两种。另一种是斜索集中锚固在塔顶的辐射形布置(图十二)，因其塔顶锚固结构复杂而较少采用。图十
竖琴形斜拉桥图十一 扇形斜拉桥
4 图十二 放射形斜拉桥
3.建桥的材料及性能。
材料的选择主要考虑如下方面：（1）.材料是否易得？（2）.成本有多少？（3）.防火及防腐蚀性如何？（4）.是否坚固？
材料
特性
石头
木材
混凝土
钢铁
材料是否易得 易 易 较难 较难
成本 低 低 较高 高
.防火及防腐蚀性 较好 低 好 好
坚固度 较高 低 高 高
桥梁模型制作：
1. 自己设计并制作桥梁模型
要求：制作一个主桥面长50cm的桥梁模型。桥的总质量不能超过100g。
材料：卡片，纸，绳，铁丝，胶水等。
评价标准：
(1）桥梁的坚固性（可以用桥面上放重物的方式）。（2）.造型是否美观。
2. 组成小组进行比赛
目的：建造一个接近实际的桥梁
要求：由人数相同的小组在相同时间进行比赛，桥长4-8米，宽不限，建成的桥至少能承受一个人的重量。并由指导教师进行小组评比。
桥梁模型制作指导大纲
一、意义
桥梁承重结构模型是全国模型竞赛中最具挑战性的项目，从模型的设计、制作、实验到竞赛的整个过程始终体现了对青少年成长有着深远意义的科学教育观，开展此项模型活动可以有机地和教育课程改革相结合，是拓展型课程和研究型课程的极好题材。
二、制作材料的规定
1、整体结构的制作须使用桐木条,其规格在2毫米×2毫米至3毫米×3毫米之间(误差为+0.1毫米),由运动员自行选择.
2、结构设计规定(具体规定)
5 3、结构制作规定
(1) 木条的连接使用胶水粘接完成
(2)结构中的木条可以弯曲,但不可以使用化学方法加工,不允许使用油漆、玻璃纤维等加固包裹木条外表面
（3）木条不允许平行叠层粘接，两根平行木条之间的距离不得小于2毫米
（4）整个结构的制作应在竞赛前完成
三、案例
6
7
桥模型制作方法
桥模型制作方法
引言
桥模型是一种常见的手工制作模型，它可以展示出桥梁的结构、功能和美观等特点。制作桥模型可以锻炼孩子们的动手能力和创造力，同时也能够增加他们对建筑和工程的理解。本文将介绍一种简单的桥模型制作方法。
所需材料
在制作桥模型之前，我们需要准备以下材料： - 10根长木棍（约15厘米长）
- 20根短木棍（约5厘米长） - 1张硬纸板 - 1卷胶带 - 一双剪刀 - 1支美工刀 - 1个尺子 - 文具胶水
制作步骤
步骤1：准备工作
首先，我们需要在一张硬纸板上进行操作，以确保模型的稳定性和结实度。硬纸板可以提供一个坚固的基础，方便我们进行搭建和调整。
步骤2：测量和裁剪
使用尺子和美工刀，测量并剪下所需尺寸的木条。一般来说，我们可以选择将长木棍剪成3段，每段约5厘米长，然后将短木棍剪成4段，每段约2.5厘米长。这样可以确保模型的搭建过程更加方便和稳定。
步骤3：搭建主体结构
接下来，我们可以开始进行主体结构的搭建。首先，将3根长木棍平行放在硬纸板上，然后用胶带将它们固定在一起，形成一个平面。这将是桥的底部。
步骤4：加固桥底
为了加固桥底，我们可以在每个连接点处添加一根短木棍。使用文具胶水将短木棍粘贴在两个长木棍之间的连接点上。这样可以增加桥底的稳定性和强度。
步骤5：搭建桥墩
为了支撑桥面，我们需要搭建桥墩。用剪刀将短木棍均分成两段，然后粘贴在两端长木棍上，形成桥面支撑的柱子。将每个柱子固定在桥底上，确保它们的位置平衡和均匀。 步骤6：搭建桥面
使用剩余的长木棍，将它们平行地横跨在桥墩之间，形成桥面。可以使用胶带将桥面固定在桥墩上，以增加稳定性。
步骤7：修整和装饰
完成桥的基本搭建后，我们可以进行修整和装饰。使用剪刀修剪不规则的木棍边缘，确保桥面和桥墩的形状整齐漂亮。如果喜欢，可以将桥墩和桥面涂上颜色，使模型更加生动真实。
结论
通过以上步骤，我们成功地制作了一座简单的桥模型。这个方法简单易行，适合孩子们亲自动手制作。制作桥模型可以培养孩子们的动手能力和创造力，同时也帮助他们进一步认识和理解桥梁的结构和功能。希望本文对您有所帮助！
制作桥梁三位模型教案
制作桥梁三维模型教案
引言
在学习桥梁工程时，三维模型是一种非常有用的教学工具。通过制作桥梁的三维模型，学生可以更直观地理解桥梁的结构和设计原理。本教案将介绍如何制作桥梁的三维模型，并提供详细的步骤和材料清单。
准备材料
在制作桥梁三维模型之前，我们需要一些基本的材料。以下是制作桥梁三维模型所需的材料清单：
1. 建筑模型纸板/卡纸：用于制作桥梁的主体结构。
2. 削尖的铅笔：用于固定纸板/卡纸。
3. 剪刀：用于剪裁纸板/卡纸。
4. 尺子：用于测量和标记。
5. 胶水或双面胶：用于固定纸板/卡纸的连接处。
6. 标记笔：用于绘制桥梁的设计图案。
步骤
步骤一：确定桥梁的设计
在制作桥梁的三维模型之前，我们需要确定桥梁的设计。可以选择不同类型的桥梁，如梁桥、拱桥、吊桥等。根据教学目的和学生的年龄段，选择一个合适的设计以进行制作。
步骤二：制作桥梁的主体结构
1. 使用削尖的铅笔在建筑模型纸板/卡纸上勾勒出桥梁的主体结构的轮廓。根据桥梁的设计，绘制出主体结构的形状和尺寸。
2. 使用剪刀将纸板/卡纸剪裁成桥梁的主体结构。确保剪裁的边缘光滑，以便于后续的拼接和固定。 步骤三：拼接和固定
1. 使用胶水或双面胶将桥梁的主体结构的各部分进行拼接和固定。确保每个连接处牢固可靠，以保证整个桥梁的稳定性和坚固性。
2. 使用尺子进行测量，确保桥梁的各个部分符合设计要求。必要时可以使用削尖的铅笔进行调整和修正。
步骤四：绘制设计图案
使用标记笔在桥梁的主体结构上绘制设计图案。可以添加桥梁的名称、标志等，以增加模型的可视效果和教学意义。
教学要点
在制作桥梁的三维模型时，需要注意以下要点：
1. 桥梁的设计要合理和实用，符合工程原理和要求。
2. 主体结构的制作需要精确和细致，确保模型的稳定性和可靠性。
3. 模型的绘制要清晰和美观，增加学生对桥梁工程的兴趣和理解。
教学扩展
为了更好地理解桥梁工程的原理和设计，可以进一步扩展教学内容。以下是一些教学扩展的建议：
桥模型制作心得体会
文档从网络中收集，已重新整理排版.word版本可编辑.欢迎下载支持.
1word版本可编辑.欢迎下载支持. 桥模型制作心得体会
篇一：纸桥心得
时间过得真快，转眼九周时间就快要过去了，因为五一放假，我们的纸桥课程被耽误了一讲课，所以我们延续了一周，第九周才开始比赛，上交所有成果。以下就是我对纸桥制作过程中的心得。
纸桥的原料是一张一张的A4纸，我在做之前有点怀疑纸的承重力，但是当看到很多关于纸桥的视频之后，有点惊叹，竟然可以承重几个人的重量，太不可思议了。在老师的要求下，我们准备好了制作方案后就开始动手制作，首先是卷纸，换一个角度来说，这是个体力活，比较费力，要达到要求还真不是那么容易。卷好纸后，就按照设计模型修剪拼接，最后用固体胶粘接，再美化，一个纸桥就完成了。
在这个过程中，我感受到了纸张在不同的状态下的作用是不一样的，也明白了几何关系对承重的影响，从而理解了很多桥为什么修成那样的形状，让我对桥梁有了新的认识，此外，还培养了我们团结协作、吃苦耐劳的精神，也培养了创新的思维，在做好的成品的基础上，加一创新，就是一个全新的产品，同时，在美观方面，也让我们有了一定的提升，在设计图里面计算好各部分的长度，从而让这个桥比例协调、美观，有一定的观赏价值。
篇二：模型制作总结报告 文档从网络中收集，已重新整理排版.word版本可编辑.欢迎下载支持.
2word版本可编辑.欢迎下载支持. 模型制作总结报告
时间：XX年3月7日
模型展示
模型制作过程
这个房子的设计，源于现实生活。再经过我们的改装，成为了现在的这模型，它的设计，首先考虑的不是外表的华丽，而在于他内在的实用性，所以，表面上看去，比其他的更加普通，但我们充分考虑到了，房子的实用，稳定，安全。所以，这房子，从外面看，有点寻常，但从里面看，是很有实用性的房子。整个房子，利用长30厘米，宽20厘米，比例是1：50的来缩小的。
桥梁制作实验报告
桥梁制作实验报告
实验报告：桥梁制作实验
摘要：
本实验旨在通过制作桥梁模型，探究桥梁的稳定性和承重能力。实验总结了桥梁制作的步骤和要点，并通过实验数据分析得出结论。实验结果表明，合理设计和制作的桥梁能够较好地承受荷载并保持稳定。
引言：
桥梁作为人类公路交通的重要构筑物，承载着交通运输的重任。桥梁的设计和制作十分关键，直接关系到桥梁的承重能力和使用寿命。本实验通过桥梁模型的制作和测试，探究桥梁的稳定性和承重能力，旨在为桥梁的设计和制作提供实验依据。
材料和方法：
1. 材料：木材、胶水、钢丝、千分尺、秤、压力计、荷载块等。
2. 制作方法：根据设计图纸和要求，选择合适的木材制作桥梁模型，并使用胶水黏合。给定桥梁的跨度和宽度，调整桥墩的高度和间距。安装钢丝拉索用于增加桥梁的稳定性。制作好的桥梁模型应具备一定的强度和稳定性。
3. 测试方法：将荷载块逐渐放置在桥梁上，直至桥梁发生塌陷或变形。记录荷载块的重量和桥梁变形情况，以探究桥梁的承重能力和稳定性。
结果：
根据实验数据统计，我们得到以下结果：
1. 桥梁模型的承重能力随着桥梁的强度和稳定性的提高而增加。
2. 桥梁的承重能力随着跨度的增大而减小。
3. 桥梁的承重能力受荷载的位置影响较大，通常在中间位置荷载较好分布，对桥梁的影响较小。
4. 桥梁的承重能力还受到荷载块的重量和数量的影响，重量和数量的增加会对桥梁的稳定性产生较大影响。
讨论：
本实验结果表明，桥梁的设计和制作十分重要，直接关系到桥梁的承重能力和稳定性。合理选择材料，合理设计桥梁的结构和桥墩的高度与间距，以及在合适的位置增加钢丝拉索，能够有效提高桥梁的强度和稳定性。此外，荷载的位置和重量也对桥梁的承重能力产生影响，设计时应充分考虑荷载分布的均匀性。
结论：
通过本实验，我们得出以下结论：
1. 桥梁的承重能力随着桥梁的强度和稳定性的提高而增加。
2. 桥梁的承重能力随着跨度的增大而减小。

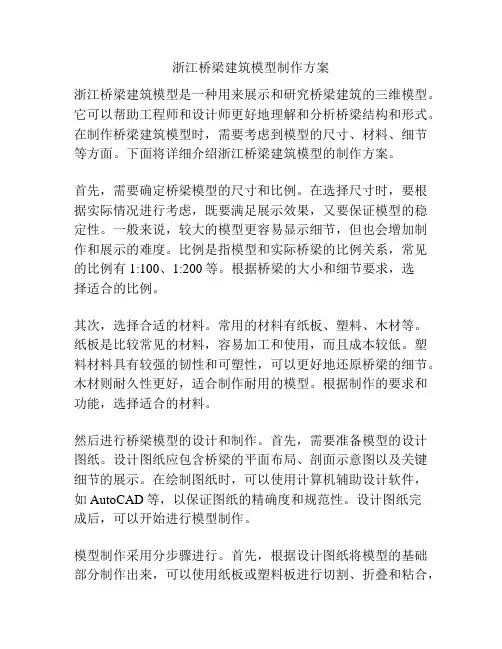

浙江桥梁建筑模型制作方案
浙江桥梁建筑模型制作方案
浙江桥梁建筑模型是一种用来展示和研究桥梁建筑的三维模型。它可以帮助工程师和设计师更好地理解和分析桥梁结构和形式。在制作桥梁建筑模型时，需要考虑到模型的尺寸、材料、细节等方面。下面将详细介绍浙江桥梁建筑模型的制作方案。
首先，需要确定桥梁模型的尺寸和比例。在选择尺寸时，要根据实际情况进行考虑，既要满足展示效果，又要保证模型的稳定性。一般来说，较大的模型更容易显示细节，但也会增加制作和展示的难度。比例是指模型和实际桥梁的比例关系，常见的比例有1:100、1:200等。根据桥梁的大小和细节要求，选择适合的比例。
其次，选择合适的材料。常用的材料有纸板、塑料、木材等。纸板是比较常见的材料，容易加工和使用，而且成本较低。塑料材料具有较强的韧性和可塑性，可以更好地还原桥梁的细节。木材则耐久性更好，适合制作耐用的模型。根据制作的要求和功能，选择适合的材料。
然后进行桥梁模型的设计和制作。首先，需要准备模型的设计图纸。设计图纸应包含桥梁的平面布局、剖面示意图以及关键细节的展示。在绘制图纸时，可以使用计算机辅助设计软件，如AutoCAD等，以保证图纸的精确度和规范性。设计图纸完成后，可以开始进行模型制作。
模型制作采用分步骤进行。首先，根据设计图纸将模型的基础部分制作出来，可以使用纸板或塑料板进行切割、折叠和粘合，以还原桥墩或桥台的形态。然后，根据桥梁的主体结构，制作梁、拱或悬索等各个部分。这些部分可以通过切割塑料管材、塑料棒材或木材进行制作。在制作过程中，可以参考实际桥梁的形态和细节，保证模型的准确性和真实感。
模型的细节部分制作也需要注意。例如，模型的桥面可以使用金属片或薄木片制作，为了还原桥梁的纹理和表面细节，可以使用雕刻刀或砂纸进行修整。模型的栏杆、栏杆柱以及其他细节部分也需要精心制作和装饰。在制作过程中，可以根据实际桥梁的样式和材料，注意细节的还原和准确性。
最后，进行模型的装饰和涂装。可以使用颜料、油漆等材料对模型进行着色和装饰，以增加模型的逼真度和吸引力。颜色的选择应根据实际桥梁的颜色和纹理进行搭配，使模型更加真实。

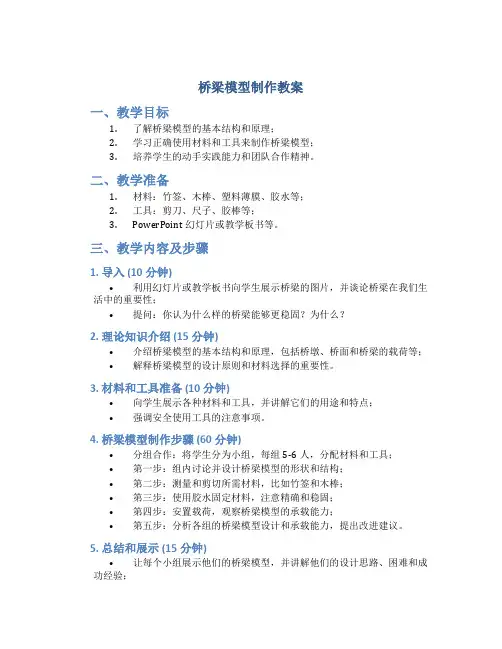

桥梁模型制作教案
桥梁模型制作教案
一、教学目标
1. 了解桥梁模型的基本结构和原理；
2. 学习正确使用材料和工具来制作桥梁模型；
3. 培养学生的动手实践能力和团队合作精神。
二、教学准备
1. 材料：竹签、木棒、塑料薄膜、胶水等；
2. 工具：剪刀、尺子、胶棒等；
3. PowerPoint幻灯片或教学板书等。
三、教学内容及步骤
1. 导入 (10分钟)
• 利用幻灯片或教学板书向学生展示桥梁的图片，并谈论桥梁在我们生活中的重要性；
• 提问：你认为什么样的桥梁能够更稳固？为什么？
2. 理论知识介绍 (15分钟)
• 介绍桥梁模型的基本结构和原理，包括桥墩、桥面和桥梁的载荷等；
• 解释桥梁模型的设计原则和材料选择的重要性。
3. 材料和工具准备 (10分钟)
• 向学生展示各种材料和工具，并讲解它们的用途和特点；
• 强调安全使用工具的注意事项。
4. 桥梁模型制作步骤 (60分钟)
• 分组合作：将学生分为小组，每组5-6人，分配材料和工具；
• 第一步：组内讨论并设计桥梁模型的形状和结构；
• 第二步：测量和剪切所需材料，比如竹签和木棒；
• 第三步：使用胶水固定材料，注意精确和稳固；
• 第四步：安置载荷，观察桥梁模型的承载能力；
• 第五步：分析各组的桥梁模型设计和承载能力，提出改进建议。
5. 总结和展示 (15分钟)
• 让每个小组展示他们的桥梁模型，并讲解他们的设计思路、困难和成功经验； • 综合分析各组的桥梁模型设计和承载能力，让学生讨论如何进一步完善他们的设计；
• 引导学生总结制作桥梁模型的经验和教训，提高他们的动手实践和团队合作能力。
四、教学评估
• 学生在制作桥梁模型的过程中，教师观察和评价他们的合作态度、创意程度和效果；
• 学生在展示和讨论环节中，教师评价他们的表达能力和思维深度。
五、教学延伸
• 学生可以利用材料和工具进一步探索其他有趣的结构模型，如塔楼、桥梁等；
• 学生可以进行更复杂的桥梁模型制作，增加挑战和技术含量；
小学生桥梁模型制作
博学笃行 自强不息
1
小学生桥梁模型制作
引言：
在小学生的教育活动中，手工制作是一种非常重要的活动。这种活动可以帮助学生发展他们的创造力和动手能力。其中，桥梁模型制作是一项非常受欢迎的手工制作活动之一。通过制作桥梁模型，小学生可以学习到关于结构和稳定性的知识，并提高他们的问题解决能力。本文将介绍小学生制作桥梁模型的步骤和材料。
一、材料准备
1. 硬纸板：用于制作桥梁的主体结构。可以使用废旧的纸板盒或购买特制的硬纸板。
2. 剪刀和刀子：用于切割和修整硬纸板。
3. 胶水：用于粘合桥梁的各个部分。
4. 粉笔/颜料：用于给桥梁上色，增加美观性。
5. 尺子：用于测量并保持桥梁的平衡。
二、步骤
1. 计划设计：
在制作桥梁模型之前，需要先进行设计和计划。让小学生先决定他们希望桥梁是什么样的形状和结构。他们可以参考真实的桥梁或使用自己的想象力来设计唯一的桥梁。 博学笃行 自强不息
2
2. 制作桥梁的主体结构：
使用硬纸板切割出桥梁的主体形状。可以使用剪刀完成一些简单的剪切，也可以使用刀子完成更精确的切割。确保所有的边缘都是平整的，以便在拼接和粘合过程中能够获得稳定的连接。
3. 设计并制作桥梁的支撑结构：
根据桥梁的设计和计划，小学生可以使用额外的硬纸板制作支撑结构。这些支撑结构能够增加桥梁的稳定性和承载能力。确保支撑结构紧密地粘合在桥梁的主体结构上，以确保整个桥梁是牢固的。
4. 上色：
使用粉笔或颜料给桥梁上色。小学生可以根据自己的喜好选择颜色，也可以尝试使用多种颜色来增加桥梁的视觉效果。在上色之前，小学生可以先将桥梁涂上一层底色，以便后续的上色更加明亮和清晰。
5. 测试和修改：
制作完成后，进行测试以确保桥梁的稳定性和承载能力。可以放置一些轻质物品，如小石子或玩具，来测试桥梁的承载能力。如果桥梁不能承受预期的重量或出现任何稳定性问题，可以尝试进行修改和改进。
6. 展示和分享： 博学笃行 自强不息
桥梁模型资料
桥梁模型
桥梁作为连接两个地点的重要结构工程，在现代社会中扮演着至关重要的角色。桥梁不仅承载着交通运输的功能，更是城市景观中不可或缺的一部分。在桥梁工程中，桥梁模型是设计和施工过程中必不可少的工具之一。
桥梁模型的种类
桥梁模型可以分为多种不同的类型，其中最常见的包括静态模型和动态模型。静态模型主要用于展示桥梁的结构、形态以及材料特性，可以帮助设计师更好地理解和评估桥梁的设计方案。动态模型则更注重桥梁在各种荷载作用下的变形和振动情况，有助于分析桥梁在使用过程中可能出现的问题。
桥梁模型的设计原则
在设计桥梁模型时，需要遵循一些基本的原则。首先，模型的比例应该与实际桥梁相符，这样才能准确地反映桥梁结构的特点。其次，模型的材料选择也至关重要，需要考虑到材料的强度、刚度以及仿真性能。最后，模型的制作工艺要精湛，确保模型能够准确地表现出桥梁的各项参数。
桥梁模型在工程实践中的应用
桥梁模型在工程实践中有着广泛的应用。首先，桥梁模型可以帮助设计师快速评估不同设计方案的优劣，并进行优化选择。其次，桥梁模型还可以用于展示给客户或相关利益方，帮助他们更好地理解设计意图。另外，桥梁模型还可以用于教学和科普活动中，帮助学生和公众更好地了解桥梁工程。
总结
桥梁模型作为桥梁工程中不可或缺的工具，在设计、施工和使用过程中发挥着重要作用。通过精心设计和制作桥梁模型，可以更好地理解和评估桥梁的各项性能，为优化设计方案和提高工程质量提供帮助。在未来的桥梁工程中，桥梁模型将继续发挥着重要的作用，为建设更加安全、稳定和美观的桥梁作出贡献。
制作桥的实验报告(3篇)
第1篇
一、实验目的
1. 了解桥梁的结构和原理；
2. 掌握制作桥梁的基本步骤和方法；
3. 培养动手操作能力和团队协作精神。
二、实验原理
桥梁是一种跨越障碍物（如河流、峡谷、道路等）的建筑物，其主要功能是承载车辆、行人等荷载。桥梁的结构形式多样，常见的有梁桥、拱桥、悬索桥等。本实验以梁桥为例，通过制作简易的桥梁模型，了解桥梁的基本结构和受力原理。
三、实验材料与工具
1. 材料：竹签、橡皮筋、胶带、剪刀、铅笔等；
2. 工具：尺子、直尺、卷尺、卷笔刀等。
四、实验步骤
1. 设计桥梁模型：根据实际需求，确定桥梁的长度、宽度、高度等参数，绘制桥梁的平面图和立面图。
2. 准备材料：将竹签按照设计图纸切割成所需长度，并用铅笔在竹签上标出标记。
3. 制作桥墩：将两根竹签插入地面，用胶带固定，形成桥墩。
4. 制作桥面板：将切割好的竹签按照设计图纸排列，用橡皮筋将相邻的竹签连接起来，形成桥面板。
5. 制作桥面：将桥面板放置在桥墩上，用橡皮筋将桥面板固定在桥墩上。
6. 检查桥梁结构：用手轻轻敲击桥梁，检查是否有松动的部分。
7. 负载测试：将重物（如沙袋）放置在桥面上，观察桥梁的受力情况。
8. 记录实验数据：记录桥梁的长度、宽度、高度、材料、受力情况等数据。
五、实验结果与分析 1. 实验结果：通过制作桥梁模型，观察桥梁在承受重物时的受力情况，发现桥梁结构较为稳定。
2. 结果分析：
（1）桥梁的结构设计对桥梁的稳定性有重要影响。本实验中，桥梁采用梁桥结构，能够有效分散荷载，提高桥梁的稳定性；
（2）材料的选择对桥梁的强度和耐久性有影响。本实验中，使用竹签和橡皮筋制作桥梁，具有一定的强度和耐久性；
（3）实验过程中，发现桥梁的桥面板和桥墩连接处存在一定的松动，这可能是由于材料选择和制作工艺的原因。
六、实验结论
1. 通过本次实验，掌握了制作桥梁的基本步骤和方法；
2. 了解桥梁的结构和原理，为以后的学习和研究打下基础；
第10课桥梁模型-设计与制作
八年级下册劳动与技术
第10课桥梁模型-设计与制作
一、教学目标：
1、让学生知道制作桥梁模型的步骤；
2、让学生学会制作桥梁模型；
3、培养学生的动手实践能力；
二、教学重难点：
教学重点：让学生学会制作桥梁模型；
教学难点：培养学生的动手实践能力；
三、教学准备：
老师准备：多媒体课件、制作桥梁模型的材料、工具；
学生准备：制作桥梁模型的材料、工具；
四、教学过程：
一、激趣导入：
师：同学们，你们知道如何制作桥梁模型吗？制作步骤有哪些呢？
师：下面我们就一起学习今天的内容，（板书）《桥梁模型-设计与制作》。
二、制作桥梁模型的步骤：
师：课件出示几幅桥梁模型的图片，请同学们认真观看 后，结合课文内容说一说，制作桥梁模型的步骤有哪些？
生：认真观看后，结合课文内容积极讨论；
师：巡视指导;
生：积极举手发言；
师：大家说的很好，总结的十分到位；
三、制作桥梁模型：
师：通过刚才的学习，我们知道了制作桥梁模型的步骤有哪些，现在请大家结合课文内容采用分组合作的形式进行桥梁模型的制作；
师：然后上台进行展示；
生：结合课文内容分组进行尝试；
师：巡视指导；
生：制作后积极上台展示；
师：对作品进行点评；
