防火涂料用量
钢结构防火涂料算工程量方法：
1、按吨位计算刷防火涂料工程量；
2、按展开面积计算工程量。
备注：用项目系数（需要查表）乘58m2/t计算出每吨钢结构的展开面积，例如：操作平台(轻型)刷油面积
=58m2/t*0.48=28m2/t 。
参考普通油漆用量：0.12-0.16kg/m2.遍;厚浆型油漆：0.16-0.2kg/m2.遍。
钢结构需进行防火处理的部位主要是柱、梁、檩条、
连接件。
各部位的防火要求不同，因此要分开计算。
（1）柱
柱可分为方形柱和 H 形柱。
方形柱的面积按周长乘以高得出。
H形柱主要是H形钢，
先算出周长（即上下翼缘板的 4个面和腹板的 2个面），再乘以高度，得出面积。
以上计算的是主面积，考虑接头、伸腿等多余面积，可乘以不超过
5%的系数。
（2）梁
梁的纵断面一般为 H 形，但中间的弓高不一定相同，一般按梯形面计算面积。
（3）檩条
一般为
C形檩条，例如 C200 ! 70 ! 20 ! 3的 C形檩条，高为200 mm，宽为 70 mm，拐端 20 mm，壁厚 3 mm。
计算面积为：
S
=（ 200 ! 2+ 70 ! 4+ 20 ! 4） ! L。
因为梁和檩条与柱连接，总有一部分面积不能涂刷钢结构涂料，所以可扣除不超过
8%的面积。
第二，钢结构防火涂料用量的计算方法。
防火涂料用量应该根据钢结构的耐火极限要求，然后确定防火涂料厚度，再计算出钢结构的外表面积，然后算出涂料用量。
因此，钢结构防火涂料的用量主要根据你所使用的防火涂料的种类（超薄型、薄型、厚型）、耐火极限（一级防火、二级防火）确定用量。
但这样比较麻烦，简单的可根据定额中的用量算。
钢柱：3.0小时耐火极限（必须选用厚型钢结构防火涂料）
厚度23毫米用量23公斤
钢梁：2.5小时耐火极限（薄型、厚型防火涂料均可）薄型5毫米，厚型20
毫米用量薄型6公斤，
厚型20公斤。
钢檩1.5小时耐火极限（薄型、超
薄型、厚型均可）厚度：薄型1.8毫米
超薄1.8毫米
厚型15毫米，用量：薄型3.5公斤，超
薄型4公斤，厚型15公斤。
举报
钢结构防火涂料的用量主要根据你所使用的防火涂料的种类（超薄型、薄型、厚型）、耐火极限(一级防火、二级防火）确定用量。
比如：一级防火
钢柱：3.0小时耐火极限（必须选用厚型钢结构防火涂料）厚度23毫米用量23公斤
钢梁：2.5小时耐火极限（薄型、厚型防火涂料均可）薄型5毫米，厚型20毫米用量薄型6公斤，厚型20公斤。
钢檩：1.5小时耐火极限（薄型、超薄型、厚型均可）厚度：薄型1.8毫米超薄1.8毫米厚型15毫米，用量：薄型3.5公
室内超薄型钢结构防火涂料耐火极限
（min）
30 60 90 120 150 180
涂层厚度（mm） 0.5-0.6 0.9-1.1
1.5-
2.0 2.1-2.6
3.0-3.2 3.6-
4.0
参考理论用量（kg/㎡） 0.6-0.8 0.8-1.0
1.6-1.8
2.0-2.5 2.8-
3.6
3.8-
4.4
（学习的目的是增长知识，提高能力，相信一分耕耘一分收获，努力就一定可以获得应有的回报）。

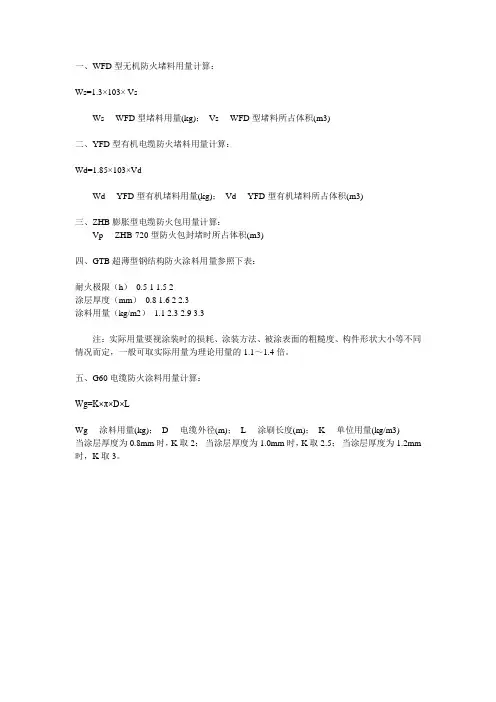

防火堵料用量计算
一、WFD型无机防火堵料用量计算：
Ws=1.3×103× Vs
Ws----WFD型堵料用量(kg)；Vs----WFD型堵料所占体积(m3)
二、YFD型有机电缆防火堵料用量计算：
Wd=1.85×103×Vd
Wd----YFD型有机堵料用量(kg)；Vd----YFD型有机堵料所占体积(m3)
三、ZHB膨胀型电缆防火包用量计算：
Vp----ZHB-720型防火包封堵时所占体积(m3)
四、GTB超薄型钢结构防火涂料用量参照下表：
耐火极限（h）0.5 1 1.5 2
涂层厚度（mm）0.8 1.6 2 2.3
涂料用量（kg/m2） 1.1 2.3 2.9 3.3
注：实际用量要视涂装时的损耗、涂装方法、被涂表面的粗糙度、构件形状大小等不同情况而定，一般可取实际用量为理论用量的1.1～1.4倍。
五、G60电缆防火涂料用量计算：
Wg=K×π×D×L
Wg----涂料用量(kg)；D----电缆外径(m)；L----涂刷长度(m)；K----单位用量(kg/m3)
当涂层厚度为0.8mm时，K取2；当涂层厚度为1.0mm时，K取2.5；当涂层厚度为1.2mm 时，K取3。
防火涂料基本知识
一、防火涂料简介1、防火涂料的定义：防火涂料是指涂装在物体表面，在火灾发生时，可阻止火势传播或隔离火源，延长基材着火时间或增加绝热性能以推迟结构破坏时间的一类涂料。
2、防火涂料的分类：用途和使用对象：钢结构、饰面型、电缆等防火机理：隔热型、膨胀型和非膨胀型等材料形态：水性、溶剂型和粉末型涂层厚度：厚型、薄型和超薄型应用环境：室内和室外。
3、防火涂料的发展情况：A、20世纪20年代,以硅酸盐水玻璃为黏结剂的无机防火涂料。
B、40年代末期，有机膨胀型防火涂料。
(国外工业发达国家)C、20世纪50年代后期,我国出现以硅酸盐水玻璃为黏结剂的无机防火涂料，70年代初期，出现过氯乙烯、氯化橡胶防火漆。
D、70年代后期，有机膨胀型防火涂料，最早出现的是B60—1丙烯酸膨胀防火涂料和A60—1改性氨基膨胀防火涂料。
E、87年推出第一代钢结构防火涂料——厚涂型LG隔热防火涂料和薄涂型LB膨胀防火涂料，九十年代初，第二代钢结构防火涂料，SWB室外薄型膨胀防火涂料和SWH室外厚型隔热防火涂料。
F、九十年代中期，新品种——超薄膨胀型防火涂料。
钢结构防火涂料及其应用定义：涂覆在建筑物及构筑物的钢结构表面，能形成耐火隔热保护层以提高钢结构耐火极限的一类防火涂料。
分类：使用场所：A、室内钢结构防火涂料：用于建筑物室内或隐蔽工程的钢结构表面；B、室外钢结构防火涂料：用于建筑物室外或露天工程的钢结构表面。
使用厚度：A、超薄型钢结构防火涂料：涂层厚度小于或等于3mm;B、薄型钢结构防火涂料：涂层厚度大于3mm且小于或等于7mm;C、厚型钢结构防火涂料：涂层厚度大于7mm且小于或等于45mm. 命名：以汉语拼音字母的缩写作为代号，N和W分别代表室内和室外，CB、B和H分别代表超薄型、薄型和厚型三类，各类涂料名称与代号对应关系如下：室内超薄型钢结构防火涂料——NCB室外超薄型钢结构防火涂料——WCB室内薄型钢结构防火涂料——NB室外薄型钢结构防火涂料——WB室内厚型钢结构防火涂料——NH室外厚型钢结构防火涂料——WH为什么要使用钢结构防火涂料？1、钢结构在温度升到临界温度540℃时，将会失去支撑能力。

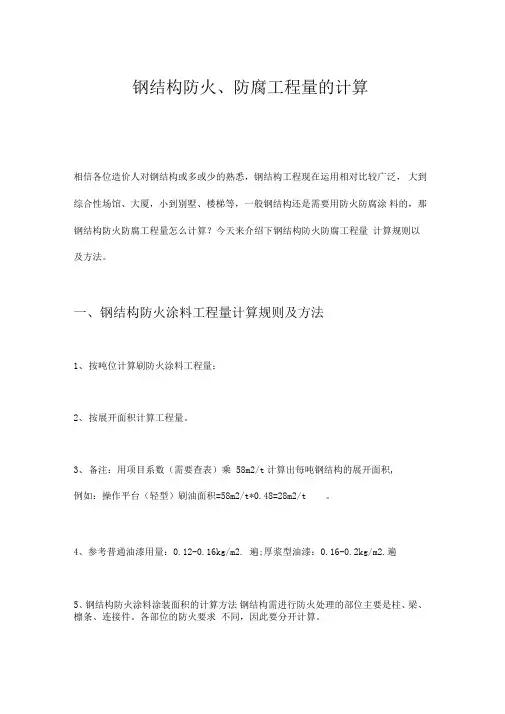

钢结构防火、防腐工程量的计算
钢结构防火、防腐工程量的计算相信各位造价人对钢结构或多或少的熟悉，钢结构工程现在运用相对比较广泛，大到综合性场馆、大厦，小到别墅、楼梯等，一般钢结构还是需要用防火防腐涂料的，那钢结构防火防腐工程量怎么计算？今天来介绍下钢结构防火防腐工程量计算规则以及方法。
一、钢结构防火涂料工程量计算规则及方法1、按吨位计算刷防火涂料工程量；2、按展开面积计算工程量。
3、备注：用项目系数（需要查表）乘 58m2/t计算出每吨钢结构的展开面积,例如：操作平台（轻型）刷油面积=58m2/t*0.48=28m2/t 。
4、参考普通油漆用量：0.12-0.16kg/m2. 遍;厚浆型油漆：0.16-0.2kg/m2.遍5、钢结构防火涂料涂装面积的计算方法钢结构需进行防火处理的部位主要是柱、梁、檩条、连接件。
各部位的防火要求不同，因此要分开计算。
(1)柱柱可分为方形柱和H形柱。
方形柱的面积按周长乘以高得出。
H形柱主要是H 形钢，先算出周长（即上下翼缘板的 4个面和腹板的2个面），再乘以高度，得出面积。
以上计算的是主面积，考虑接头、伸腿等多余面积，可乘以不超过5%的系数。
（2）梁梁的纵断面一般为H形，但中间的弓高不一定相同，一般按梯形面计算面积。
（3）檩条一般为C形檩条，例如C200x70x20x3 的C形檩条，高为200mm，宽为70mm，拐端20mm，壁厚3mm。
计算面积为：S=（200x2+70x4+20x4 ）xL。
因为梁和檩条与柱连接，总有一部分面积不能涂刷钢结构涂料，所以可扣除不超过8%的面积6、钢结构防火涂料用量的计算方法防火涂料用量应该根据钢结构的耐火极限要求，然后确定防火涂料厚度，再计算出钢结构的外表面积，然后算出涂料用量。
因此，钢结构防火涂料的用量主要根据你所使用的防火涂料的种类（超薄型、薄型、厚型）、耐火极限（一级防火、二级防火）确定用量。
但这样比较麻烦，简单的可根据定额中的用量算钢柱：3.0小时耐火极限（必须选用厚型钢结构防火涂料）厚度 23毫米用量23 公斤钢梁：2.5小时耐火极限（薄型、厚型防火涂料均可）薄型 5毫米，厚型20毫米用量薄型6公斤，厚型20公斤钢檩1.5小时耐火极限（薄型、超薄型、厚型均可）厚度：薄型 1.8毫米超薄1.8毫米。

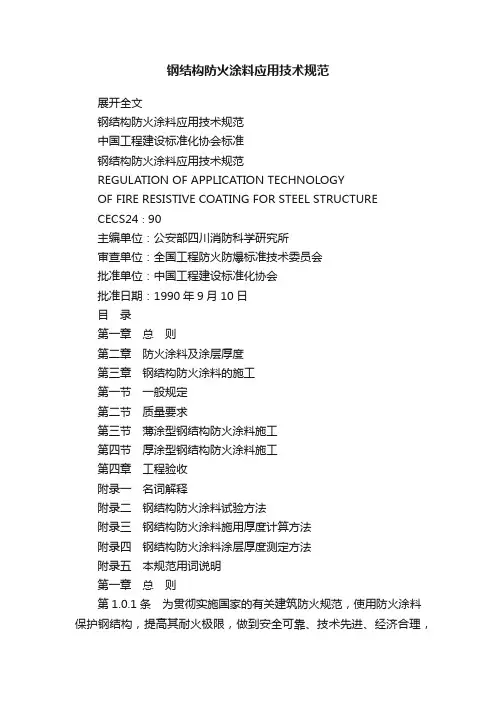

钢结构防火涂料应用技术规范
钢结构防火涂料应用技术规范展开全文钢结构防火涂料应用技术规范中国工程建设标准化协会标准钢结构防火涂料应用技术规范REGULATION OF APPLICATION TECHNOLOGYOF FIRE RESISTIVE COATING FOR STEEL STRUCTURECECS24∶90主编单位：公安部四川消防科学研究所审查单位：全国工程防火防爆标准技术委员会批准单位：中国工程建设标准化协会批准日期：1990年9月10日目录第一章总则第二章防火涂料及涂层厚度第三章钢结构防火涂料的施工第一节一般规定第二节质量要求第三节薄涂型钢结构防火涂料施工第四节厚涂型钢结构防火涂料施工第四章工程验收附录一名词解释附录二钢结构防火涂料试验方法附录三钢结构防火涂料施用厚度计算方法附录四钢结构防火涂料涂层厚度测定方法附录五本规范用词说明第一章总则第1.0.1条为贯彻实施国家的有关建筑防火规范，使用防火涂料保护钢结构，提高其耐火极限，做到安全可靠、技术先进、经济合理，特制订本规范。
第1.0.2条本规范适用于建筑物及构筑物钢结构防火保护涂层的设计、施工和验收。
第1.0.3条钢结构防火涂料的应用，除遵守本规范外，尚应遵守国家有关防火规范及其他现行规定。
第二章防火涂料及涂层厚度第2.0.1条钢结构防火涂料分为薄涂型和厚涂型两类，其产品均应通过国家检测机构检测合格，方可选用。
第2.0.2条薄涂型钢结构防火涂料的主要技术性能按附录二的有关方法试验，其技术指标应符合表2.0.2的规定。
薄涂型钢结构防火涂料性能表2.0.2第2.0.3条厚涂型钢结构防火涂料的主要技术性能按附录二的有关方法试验，其技术指标应符合表2.0.3的规定。
厚涂型钢结构防火涂料性能表2.0.3续表２．０．３第2.0.4条采用钢结构防火涂料时，应符合下列规定：一、室内裸露钢结构、轻型屋盖钢结构及有装饰要求的钢结构，当规定其耐火极限在1.5h及以下时，宜选用薄涂型钢结构防火涂料。
膨胀型防火涂料计算公式
膨胀型防火涂料计算公式
1.涂料用量计算：根据涂装面积和涂层厚度计算所需涂料的总量，公式为：涂料用量 = 涂装面积 x 涂层厚度 x 涂料密度。
2. 增强剂用量计算：根据涂料厚度和增强剂添加量计算所需增
强剂的总量，公式为：增强剂用量 = 涂料厚度 x 增强剂添加量。
3. 反应剂用量计算：根据增强剂添加量和反应剂添加量计算所
需反应剂的总量，公式为：反应剂用量 = 增强剂添加量 x 反应剂添加量。
4. 预计涂装时间计算：根据涂装面积和涂层厚度以及涂料的干
燥时间和反应时间计算预计涂装时间，公式为：预计涂装时间 = 涂
装面积 x 涂层厚度÷涂料干燥时间 x 反应时间。
需要注意的是，以上公式只是参考值，具体数值还需要根据实际情况进行调整。
同时，在进行计算时，还需要考虑到涂装的工艺要求以及环境因素等因素的影响。
- 1 -。

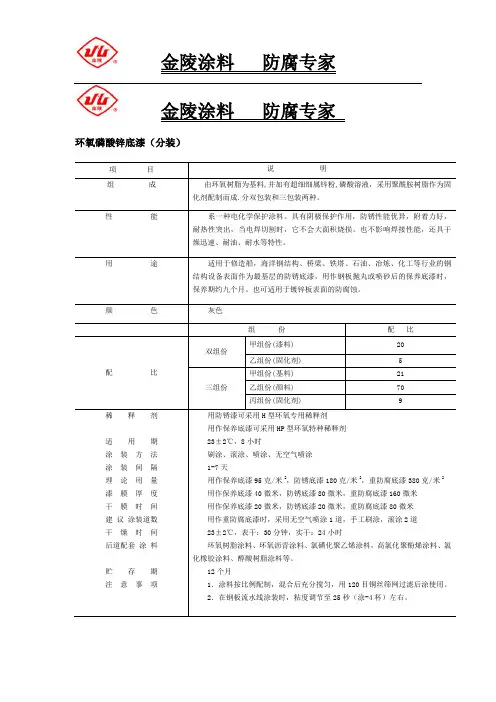

防火涂料说明书
金陵涂料防腐专家环氧磷酸锌底漆（分装）项目说明组成由环氧树脂为基料,并加有超细细属锌粉,磷酸溶液，采用聚酰胺树脂作为固化剂配制而成.分双包装和三包装两种。
性能系一种电化学保护涂料。
具有阴极保护作用，防锈性能优异，附着力好，耐热性突出，当电焊切割时，它不会大面积烧损。
也不影响焊接性能，还具干燥迅速、耐油、耐水等特性。
用途适用于修造船，海洋钢结构、桥梁、铁塔、石油、冶炼、化工等行业的钢结构设备表面作为最基层的防锈底漆，用作钢板抛丸或喷砂后的保养底漆时，保养期约九个月。
也可适用于镀锌板表面的防腐蚀。
颜色灰色组份配比配比双组份甲组份(漆料) 20乙组份(固化剂) 5 三组份甲组份(基料) 21乙组份(颜料) 70丙组份(固化剂) 9稀释剂适用期涂装方法涂装间隔理论用量漆膜厚度干膜时间建议涂装道数干燥时间后道配套涂料贮存期注意事项用防锈漆可采用H型环氧专用稀释剂用作保养底漆可采用HP型环氧特种稀释剂23±2℃，8小时刷涂、滚涂、喷涂、无空气喷涂1-7天用作保养底漆95克/米2，防锈底漆180克/米2，重防腐底漆380克/米2用作保养底漆40微米，防锈底漆80微米，重防腐底漆160微米用作保养底漆20微米，防锈底漆20微米，重防腐底漆80微米用作重防腐底漆时，采用无空气喷涂1道，手工刷涂，滚涂2道23±2℃，表干：30分钟，实干：24小时环氧树脂涂料、环氧沥青涂料、氯磺化聚乙烯涂料，高氯化聚酚烯涂料、氯化橡胶涂料、醇酸树脂涂料等。
12个月1．涂料按比例配制，混合后充分搅匀，用120目铜丝筛网过滤后涂使用。
2．在钢板流水线涂装时，粘度调节至25秒（涂-4杯）左右。
防火涂料火灾严重危害人民生命财产，破坏性极大，以木材、纤维、塑料、橡胶等非金属易燃的材料需要加以防火保护：普通建筑钢材遇火加热540℃时会丧失结构强度，需要防火保护；混凝土在高温火焰作用下仅半小时就易开烈崩解，也需要防火保护。
因此，为使易燃物成为不易燃物，减少火灾对建筑物的威胁，赢得灭火时间，减少火灾，建筑设计部门已越来越重视防火涂料的应用，防火涂料的发展已经引起人们很大的关注。
防火涂料施工规程
防火涂料的施工第一节一般规定第3.1。
1 条钢结构防火喷涂保护应由经过培训合格的专业施工队施工。
施工中的安全技术和劳动保护等要求，应按国家现行有关规定执行。
第3。
1.2 条当钢结构安装就位，与其相连的吊杆、马道、管架及其他相关连的构件安装完毕，并经验收合格后，方可进行防火涂料施工.第3。
1。
3 条施工前，钢结构表面应除锈，并根据使用要求确定防锈处理。
除锈和防锈处理应符合现行《钢结构工程施工与验收规范》中有关规定.第3.1。
4 条钢结构表面的杂物应清除干净，其连接处的缝隙应用防火涂料或其他防火材料填补堵平后方可施工.第3。
1。
5条施工防火涂料应在室内装修之前和不被后继工程所损坏的条件下进行。
施工时，对不需作防火保护的部位和其他物件应进行遮蔽保护，刚施工的涂层，应防止脏液污染和机械撞击。
第3。
1.6 条施工过程中和涂层干燥固化前，环境温度宜保持在5~38℃，相对湿度不宜大于90%，空气应流通。
当风速大于5m/s，或雨天和构件表面有结露时，不宜作业.第二节质量要求第3。
2。
1条用于保护钢结构的防火涂料必须有国家检测机构的耐火极限检测报告和理化性能检测报告，必须有防火监督部门核发的生产许可证和生产厂方的产品合格证.第3.2。
2条钢结构防火涂料出厂时,产品质量应符合有关标准的规定。
并应附有涂料品种名称、技术性能、制造批号、贮存期限和使用说明。
第3。
2。
3条防火涂料中的底层和面层涂料应相互配套，底层涂料不得锈蚀钢材。
第3.2.4条在同一工程中,每使用100t薄涂型钢结构防火涂料应抽样检测一次粘结强度;每使用500t厚涂型钢结构防火涂料应抽样检测一次粘结强度和抗压强度.第三节薄涂型钢结构防火涂料施工第3.3。
1 条薄涂型钢结构防火涂料的底涂层（或主涂层）宜采用重力式喷枪喷涂，其压力约0.4MPa。
为局部修补和小面积施工，可用手工抹涂。
面层装饰涂料可刚涂、喷涂或滚涂。
第 3.3。
2条双组份装的涂料，应按说明书规定在现场调配；单组份装的涂料也应充分搅拌。
防火涂料施工要求
4.2.2常用防火涂料的施工要求防火涂料按涂覆基材不同,可分为钢结构防火涂料，混凝土结构防火涂料、木结构防火涂料、电缆防火涂料等。
4。
2.2.1钢结构防火涂料作为一种重要的防火手段，其涂层性能的优劣（如防火性能和使用效果）不仅与涂料产品的质量有关，还与涂装施工的技术和操作密切相关.只有好的涂料产品而无相应的施工技术丁配套，最终也会使钢结构防火保护涂层出现发花、粉化、开裂和脱落乖质量问题。
因此,应严格按照施工技术操作，确保涂层的性能。
一、施工规定钢结构防火涂料一般都是采用喷涂施工，对于工程中的局部修补或个别小面积的施工,也可采用手工涂.为了保证施工质量，应在涂料研制者指导下进行施工,或由经研制者培训合格的专业施工队伍施工。
施工技术规定包括以下内容。
（1）防火涂料施工前，钢构件表面应做除锈、防锈处理。
对大多数钢结构而言,必须涂防锈底漆，并保证它与选用的防火涂料不发生化学反应。
此外，还需将钢结构表面的尘土、油污、杂物等清除于净.(2）防火保护施工应在钢结构施工工程验收合格，与钢结构相连的管件安装完毕，屋面防水工程完工之后,内装修之前进行.(3)钢结构防火涂料施工（如系对室内钢结构进行保护，需在室内装修之前进行）应保证不被后续的工程所损坏，并注意对现场其他设施的遮挡保护。
对大多数涂料来讲,施工过程中和涂层干燥固化之前，环境温度宜保持在5~40℃，相对湿度不宜大于90%,现场的通风状况应良好。
当风速较大、阴雨天和构件表面有结露时,不宜作业。
(4）防火涂料喷涂一般都是采用适宜的喷涂机具进行分遍喷涂，最少不低于两遍。
在前一遍施涂的涂层基本干燥固化后，再喷涂后一遍。
其间隔时间随涂料品种各气候条件不同而不同。
喷涂最后一遍的工程中，随时用涂层测厚针检测涂层厚度，确保达到防火设计规定的技术要求.为确保追求涂层薄、用量少是不可取的。
（5)刚施工后的涂层，应防雨淋、暴晒、污染和机械破坏，如有损坏需进行补涂。
厚涂型钢结构防火涂料的施工要求如下。
防火涂装工艺及控制要点
防火涂装工艺及控制要点一、工艺流程1、工艺流程：膨胀型：表面清理→底层涂装→面料施工非膨胀型：表面清理→粘钉→底层涂装→挂网→面料施工二、施工控制要点：A．膨胀型钢结构防火涂料涂装（薄型、超薄型）(1）薄涂型钢结构防火涂料的底涂层(或主涂层)宜采用重力式喷枪喷涂，其压力约为0.4MPa，局部修补和小面积施工可用手工抹涂，面层装饰涂料可刚涂、喷涂或滚涂。
(2）底涂层施工应满足下列要求:①当钢基材表面除锈和防锈处理符合要求，尘土等杂物清除干净后方可施工；②底层一般喷2～3遍，每遍喷涂厚度不应超过2.5mm，必须在前一遍干燥后，再喷涂后一遍；③喷涂时应确保涂层完全闭合，轮廓清晰；④操作者要携带测厚针检测涂层厚度,并确保喷涂达到设计规定的厚度；⑤当设计要求涂层表面要平整光滑时，应对最后一遍涂层作抹平处理，确保外表面均匀平整。
(3）面涂层施工应满足下列要求:①当底层厚度符合设计规定，并基本干燥后，方可施工面层；②面层一般涂饰1～2次，并应全部覆盖底层。
涂料用量为0.5 ～ 1kg/㎡；③面层应颜色均匀,接样平整。
B．非膨胀型钢结构防火涂料（厚型）(1）厚涂型钢结构防火涂料宜采用压送式喷涂机喷涂，空气压力为0.4～ 0.6MPa,喷枪口直径宜为6～10mm；(2)配料时应严格按配合比加料或加稀释剂，并使稠度适宜，边配边用；(3）喷涂施工应分遍完成，每遍喷涂厚度宜为5～10mm，必须在前产遍基本干燥或固化后，再喷涂后一遍。
喷涂保护方式、喷涂遍数与涂层厚度应根据施工设计要求确定；(4)施工过程中，操作者应采用测厚针检测涂层厚度,直到符合设计规定的厚度，方可停止喷涂；(5）喷涂后的涂层，应剔除乳突，确保均匀平整；(6）当防火涂层出现下列情况之一时，应重喷：①涂层干燥固化不好，粘结不牢或粉化、空鼓、脱落时；②钢结构的接头、转角处的涂层有明显凹陷时；③涂层表面有浮浆或裂缝宽度大于1.0mm时；④涂层厚度小于设计规定厚度的85%时，或涂层厚度虽大于设计规定厚度的85%，但未达到规定厚度的涂层之连续面积的长度超过1m时。
钢结构防火涂料应用技术规范
钢结构防火涂料应用技术规范CECS24：90主编单位：公安部四川消防科学研究所审查单位：全国工程防火防爆标准技术委员会批准单位：中国工程建设标准化协会批准日期：１９９０年９月１０日第一章总则第１．０．１条为贯彻实施国家的有关建筑防火规范，使用防火涂料保护钢结构，提高其耐火极限，做到安全可靠、技术先进、经济合理，特制订本规范。
第１．０．２条本规范适用于建筑物及构筑物钢结构防火保护涂层的设计、施工和验收。
第１．０．３条钢结构防火涂料的应用，除遵守本规范外，尚应遵守国家有关防火规范及其他现行规定。
第二章防火涂料及涂层厚度第２．０．１条钢结构防火涂料分为薄涂型和厚涂型两类，其产品均应通过国家检测机构检测合格，方可选用。
第２．０．２条薄涂型钢结构防火涂料的主要技术性能按附录二的有关方法试验，其技术指标应符合表２．０．２的规定。
薄涂型钢结构防火涂料性能表２．０．２项目指标粘性强度（ＭＰａ）≥０．１５抗弯性挠曲Ｌ/１００，涂层不起层、脱落抗振性挠曲Ｌ/２００，涂层不起层、脱落耐水性（ｈ）≥２４耐冻融循环性（次）≥１５耐火极限涂层厚度（ｍｍ） 3 5.5 7耐火时间不低于（ｈ）0.5 1.0 1.5第２．０．３条厚涂型钢结构防火涂料的主要技术性能按附录二的有关方法试验，其技术指标应符合表２．０．３的规定。
厚涂型钢结构防火涂料性能表２．０．３项目指标粘结强度（ＭＰａ）≥０．０４抗压强度（ＭＰａ）≥０．３干密度（ｋｇ/ｍ３）≤５００热导率〔Ｗ/（ｍ·Ｋ）〕≤０．１１６０（０．１ｋｃａｌ/ｍ·ｈ·℃耐水性（ｈ）≥２４耐冻融循环性（次）≥１５耐火极限涂层厚度（ｍｍ）15 20 30 40 50耐火时间不低于（ｈ）1.0 1.5 2.0 2.5 3.0第２．０．４条采用钢结构防火涂料时，应符合下列规定：一、室内裸露钢结构、轻型屋盖钢结构及有装饰要求的钢结构，当规定其耐火极限在１．５ｈ及以下时，宜选用薄涂型钢结构防火涂料。
