RTKGPS测量的工作原理
GPS-RTK技术的原理及其在工程测量中的应用
GPS-RTK技术的原理及其在工程测量中的应用GPS-RTK技术是一种高精度的全球定位系统技术，通过在全球分布的卫星系统和地面测量设备之间进行通信，实现对地球表面三维坐标系统的精确定位。
该技术的原理是利用卫星发射的信号来测量接收器与卫星之间的距离，进而计算出用户的准确位置。
具体来说，GPS-RTK技术是基于三角测量原理，通过将接收器接收到的卫星信号转化为实际距离，然后利用多个卫星的距离数据进行三角定位，从而得出用户的位置坐标。
GPS-RTK技术在工程测量中有着广泛的应用。
其主要优点是高精度、高效率和精度持久性。
对于建筑和土木工程、道路和铁路建设等行业的测量需求来说，精准的测量数据非常重要，可以提高施工建设的质量和效率。
例如，GPS-RTK技术可以用于实地勘察、进行测量建筑设施、标记定位以及水文测量等工程领域。
通过该技术得到的测量数据可以直接导入建筑设计软件，为工程师提供更为可靠和精准的三维模型，以便于他们在设计和实施方案时做更为精准的判断。
总而言之，GPS-RTK技术是一种高精度、高效率和精度持久的全球定位技术，在工程测量领域中有着广泛应用。
随着技术的不断发展和应用提升，该技术将在未来的工程测量领域发挥更多的作用。
抱歉，由于缺乏背景和具体数据，我无法为您提供准确的分析。
请提供更为具体的数据和场景，以便我能够进行更加精确的分析。
在建筑和土木工程领域，GPS-RTK技术被广泛应用于实现高精度的测量。
下面以某铁路建设项目为例，分析GPS-RTK技术的应用和优势。
该项目是新建的高速铁路线路，需要进行完整的勘测、设计和施工。
在测量阶段，GPS-RTK技术被用于提供地理参考框架和针对新建线路的高精度三维坐标。
这样的测量需要高度精确的参考框架支持。
通过GPS-RTK技术和基站，在测量前和测量期间始终维护精确的3D参考框架，确保每个施工组件的位置符合设计要求。
同时GPS-RTK技术可以通过采集能够用于设计验证的大量数据，确保相同或相关组件之间的一致性和准确性。
GPS_RTK测量方式及其原理
GPS_RTK测量方式及其原理GPS_RTK测量是一种精确测量全球定位系统（GPS）接收机位置的方法。
RTK是实时动态差分测量（Real-Time Kinematic）的缩写。
GPS接收机使用RTK技术可以实现亚米级的测量精度，被广泛应用于地理测量、土地测量、建筑工程等领域。
RTK测量原理基于GPS接收机和基准站之间的差分测量。
RTK系统至少需要两个GPS接收机和一个基准站。
其中，一个GPS接收机被称为测量接收机（Rover），另一个被称为基准接收机（Base）。
基准站接收到卫星发射的GPS信号，并计算出基准站的精确位置和时间信息。
测量接收机同时接收来自卫星和基准站的信号。
通过测量接收机使用卫星信号和基准站位置信息之间的差异，可以计算出测量接收机相对于基准站的精确位置。
具体的测量步骤如下：1.确定基准站位置:基准站的位置必须是已知的，并且要尽可能精确。
通常，基准站会在积分测量点或GNSS测量点进行设置。
2.基准站观测:基准站接收来自卫星的信号，并记录下卫星编号、接收时间和信号的星历数据。
同时，基准站也会记录下自己的位置和时间信息。
3.测量接收机观测:测量接收机接收来自卫星和基准站的信号，并记录下卫星编号、接收时间和信号的星历数据。
4.数据传输:测量接收机通过无线电或者互联网将观测数据传输给基准站。
5.差分计算:基准站使用接收到的卫星信号和自身的位置信息计算差分修正值。
6.测量接收机位置计算:测量接收机使用接收到的卫星信号和基准站计算的差分修正值，通过解算算法计算出测量接收机相对于基准站的精确位置。
RTK测量的精度受到多种因素影响，如卫星几何分布、大气条件以及基准站和测量接收机之间的通信质量等。
为了获得更高质量的测量结果，可以采取以下措施：1.多基准站观测:使用多个基准站同时观测可以提高测量精度，特别是当基准站之间距离较远时。
2.结合其他测量技术:结合其他测量技术，如激光测距仪或者全站仪等，可以提供更全面的测量结果。

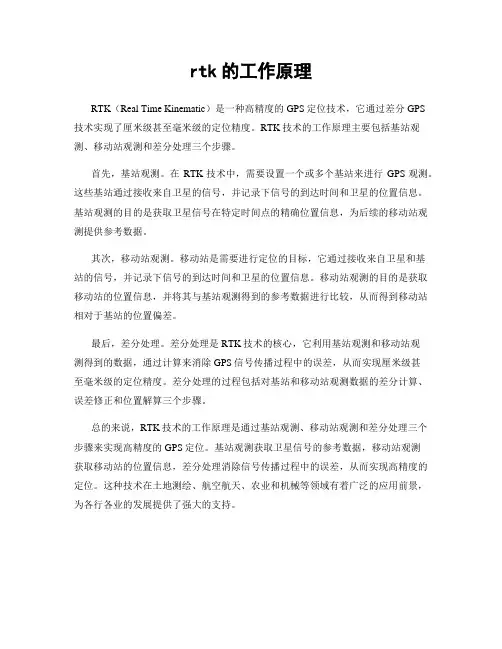

rtk的工作原理
rtk的工作原理
RTK（Real Time Kinematic）是一种高精度的GPS定位技术，它通过差分GPS
技术实现了厘米级甚至毫米级的定位精度。
RTK技术的工作原理主要包括基站观测、移动站观测和差分处理三个步骤。
首先，基站观测。
在RTK技术中，需要设置一个或多个基站来进行GPS观测。
这些基站通过接收来自卫星的信号，并记录下信号的到达时间和卫星的位置信息。
基站观测的目的是获取卫星信号在特定时间点的精确位置信息，为后续的移动站观测提供参考数据。
其次，移动站观测。
移动站是需要进行定位的目标，它通过接收来自卫星和基
站的信号，并记录下信号的到达时间和卫星的位置信息。
移动站观测的目的是获取移动站的位置信息，并将其与基站观测得到的参考数据进行比较，从而得到移动站相对于基站的位置偏差。
最后，差分处理。
差分处理是RTK技术的核心，它利用基站观测和移动站观
测得到的数据，通过计算来消除GPS信号传播过程中的误差，从而实现厘米级甚
至毫米级的定位精度。
差分处理的过程包括对基站和移动站观测数据的差分计算、误差修正和位置解算三个步骤。
总的来说，RTK技术的工作原理是通过基站观测、移动站观测和差分处理三个步骤来实现高精度的GPS定位。
基站观测获取卫星信号的参考数据，移动站观测
获取移动站的位置信息，差分处理消除信号传播过程中的误差，从而实现高精度的定位。
这种技术在土地测绘、航空航天、农业和机械等领域有着广泛的应用前景，为各行各业的发展提供了强大的支持。
rtk工作原理
rtk工作原理
RTK全称为Real-Time Kinematic，即实时动态差分定位技术。
它是一种基于GPS（全球定位系统）的定位技术，具有高精
度和实时性的优势。
RTK的工作原理主要包括基站观测和浮动站观测两个步骤。
首先，基站通过接收来自GPS卫星的导航信号，记录下卫星
的观测数据。
基站同时也知道自己的准确位置。
然后，基站将观测数据传输给浮动站。
浮动站也接收GPS卫星的导航信号，并记录卫星的观测数据。
不同的是，浮动站并不知道自己的准确位置。
浮动站通过与基站传输的数据进行比对，使用基站的准确位置信息对浮动站的位置进行修正。
这个修正的过程称为动差。
在浮动站完成动差修正后，它就能得到高精度的定位结果。
这个过程是实时的，因此可以用于各种需要高精度定位的领域，例如土地测量、建筑工程、机器人导航等。
RTK的高精度定位主要通过对观测数据的相位进行处理来实现。
相位是卫星信号的一个属性，它的变化与信号传输距离的变化相关。
通过对相位的测量和处理，RTK可以实现厘米级
别的定位精度。
总体来说，RTK工作原理是基于导航卫星信号的观测数据和
差分技术实现高精度和实时性的定位。
基站提供准确位置信息
和观测数据，浮动站通过与基站的信息比对进行动差修正，最终得到高精度的定位结果。
RTKGPS测量的工作原理
由于本工程水深较深，施工现场涌浪大，地形条件差，为了确保工程进度和质量，我部采用最先进，精度最高的GPS 测量定位系统：实时动态相位差分技术(RTK 测量技术)以及配套的全自动数据处理软件。
本工程采用的是国产广州中海达HD-8900N 型GPS 接收机和数据处理软件。
一、工作原理基准站上安置的接收机，对所有可见GPS 卫星进行连续观测，并将其观测数据，通过无线电传输设备(也称数据链)，实时地发送给用户观测站(流动站)；在用户观测站上，GPS 接收机在接收GPS 卫星信号的同时，通过无线电接收设备，接收基准站传输的观测数据，然后根据相对定位原理，实时地解算并显示用户站的三维坐标及其精度，其定位精度可达1cm~2cm。
二、GPS 定位技术相对于传统测量技术的特点1 、观测站之间无需通视。
传统的测量方法必须保持观测站之间有良好的通视条件，而GPS 测量不要求观测站之间通视。
2 、定位精度高。
我们采用实时动态相位差分技术(RTK 技术)，其定位精度可达1cm~2cm，测深仪精度为：5cm+0.4%。
3 、操作简便、全程监控。
只需GPS 与电脑联接，开机即可，无须架仪器和后视，能实时监控定位的全过程。
4 、全天候作业。
GPS 测量不受天气状况的影响，可以全天候作业(夜间、雨天都可以工作)。
5 、水深测量的平面定位和水深测量彻底同步，无须水位测定。
传统的水深测量平面定位和水深测量是相对分离的；一、平面位置和测深不同步；二、受涌浪影响大，水尺观测和测深时涌浪情况不一至。
GPS 无验潮测深法，可以解决上述问题，即无须观潮和水位改正，测量时不受涌浪影响。
6 、成图高度自动化。
配套的数据处理成图软件具有自动成图和计算功能。
能自动计算各层间面积和方量，计算各断面总抛量和未抛量。
三、RTK 测量技术的作业方法〈一〉基准站设置基站可设在已知点或者非已知点上，连接完毕后用PSION 采集器进行参数设置，进入碎部测量取得单点定位坐标，再进入菜单的基准站设置功能上进行坐标输入、设制RTK 工作模式、发射间隔、设成基站工作方式即可,设置成功时主机和电台上的Tx/Rx 灯应该闪烁。
rtk的工作原理
rtk的工作原理RTK技术是一种用于精确测量和定位的方法，通过运用了卫星导航系统（例如GPS系统）和地面基站的组合，可以提供更精确的定位结果。
RTK的工作原理如下：1. GPS基本原理：GPS系统由一组卫星组成，这些卫星分布在地球的轨道上。
每颗卫星都发射出由精确时间标记的无线信号，接收器可以通过测量信号传播时间和卫星位置来计算自身的位置。
2. 单点定位：在传统GPS测量中，接收器可以通过衡量与至少4颗卫星的信号传播时间来确定一个大致的位置，这被称为单点定位。
然而，由于信号传输中可能发生的误差和干扰，这种方法精度有限。
3. RTK原理：RTK主要通过差分测量来提高定位精度。
差分测量是指将接收器所接收到的卫星信号和基站测量到的同一组卫星信号进行比对，从而消除信号传输误差。
4. 基站和移动接收器：RTK系统需要至少一个基站和一个移动接收器。
基站是一个已知准确位置的GPS接收器，它将接收到的卫星信号和测量数据传输到移动接收器上。
5. 相位差分测量：在RTK系统中，移动接收器通过测量接收到的卫星信号与基站接收到的信号之间的相位差异来计算定位误差。
这些相位差异与信号传输路径上的误差相关联。
6. 快速更新：RTK系统通过快速地更新相位差分测量结果来实现实时的定位，通常在每秒更新多次。
这样，移动接收器可以准确地确定自身的位置。
7. 解决模糊度：由于信号传输路径上可能存在多个相位差异，移动接收器需要解决这些模糊度。
通过使用先验信息和数学算法，RTK系统可以解决这些模糊度，并且提供更加精确的定位结果。
综上所述，RTK技术通过差分测量和相位差异的计算，能够提供更加精确的定位结果。
它的工作原理基于GPS系统和基站的组合，通过实时更新和解决模糊度，实现了高精度的定位。
gps rtk原理
gps rtk原理差分全球定位系统（Differential Global Positioning System, DGPS）是一种使用RTK（Real-Time Kinematic）原理来提高全球定位系统（GPS）精度的技术。
RTK技术通过在接收器和基站之间建立一个实时数据链路来减小误差，并实现高精度的位置测量。
RTK原理基于卫星导航系统的三角测量定位原则。
GPS接收器通过接收来自多颗卫星的信号，计算出其与卫星之间的距离。
通过至少三颗卫星的信号，可以确定接收器所处的位置。
然而，由于卫星信号传播过程中会受到大气层、建筑物和地形等阻碍，导致测量误差。
这些误差包括电离层延迟、大气折射和多径效应。
为了解决这些误差，RTK技术使用了主要的基站和移动接收器两个组件。
基站通过精确测量其位置，并将这些位置信息传输到移动接收器。
移动接收器接收到基站发来的数据，计算其与基站之间的差异，并将这些差异应用于其GPS测量结果中。
通过实时更新的数据，移动接收器可以纠正大部分误差，从而获得高精度的位置测量。
为了确保高精度的实时测量，RTK系统需要满足以下条件：1.确保基站和移动接收器之间有一个可靠的数据链路，以便传输位置信息。
2.基站和移动接收器需要具有相同的时间参考，以确保测量数据的一致性。
3.基站需要具备高精度的位置测量，以提供准确的位置修正数据。
4.移动接收器需要具备实时计算能力，以在接收到修正数据后能够立即应用于GPS测量结果中。
通过使用RTK技术，可以将GPS定位精度提高到厘米级别。
这种高精度的测量可以应用于土地测绘、建筑工程和机器控制等领域。
然而，由于RTK系统对数据链路的要求较高，其在复杂的环境中可能会受到干扰而导致位置测量的不准确。
因此，在使用RTK技术时需要考虑到实际应用中的环境和限制。
RTKGPS测量的工作原理
RTKGPS测量的工作原理RTKGPS（Real-Time Kinematic GPS）是一种使用全球定位系统（GPS）来进行精确测量的方法。
它的工作原理是通过将一个基准站与一个或多个移动站进行联接，同时使用卫星信号和基准站的观测数据来实现实时和准确的测量结果。
RTKGPS利用卫星信号和观测数据的差异来进行测量。
在RTKGPS系统中，有一个基准站和一个或多个移动站。
基准站固定在已知位置上，通过接收卫星信号并记录观测数据，如伪距和载波相位。
移动站则位于需要测量的位置上，通过接收同样的卫星信号并记录观测数据。
在RTKGPS系统中，基准站和移动站之间会通过无线电或有线网络进行通信。
基准站将收到的卫星信号和观测数据传输给移动站。
移动站与基准站进行比对，并对信号和数据进行处理。
它会使用基准站的观测数据来校正自己收到的卫星信号的误差，并计算出移动站相对于基准站的准确位置。
RTKGPS的核心技术是差分定位。
差分定位是通过对相对位置差异进行测量来获得更准确的结果。
在RTKGPS系统中，基准站的位置已知并且信号的误差可以通过观测数据进行校正。
移动站会将基准站的观测数据与自己收到的卫星信号进行比对，并计算出相对误差。
这样就能够消除卫星信号误差和大气影响等因素，从而得出更准确的测量结果。
RTKGPS系统的实时性是通过快速处理和通信传输实现的。
基准站与移动站之间需要进行实时的数据传输，以便移动站可以校正卫星信号的误差并计算准确位置。
快速的数据传输和处理是确保实时性的关键。
在现代的RTKGPS系统中，高速网络和先进的处理算法可以有效地实现实时性。
移动站可以通过无线网络直接与基准站进行通信，从而实现实时的数据传输和处理。
总结来说，RTKGPS通过联接基准站和移动站，利用卫星信号和观测数据来实现实时和准确的测量结果。
它利用差分定位的原理来消除卫星信号误差和大气影响，从而得出更准确的测量结果。
实时性是通过快速的数据传输和处理来实现的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GPS RTK测量技术的设置步骤和作业方法由于本工程水深较深，施工现场涌浪大，地形条件差，为了确保工程进度和质量，我部采用最先进，精度最高的GPS测量定位系统：实时动态相位差分技术（RTK测量技术）以及配套的全自动数据处理软件。
本工程采用的是国产广州中海达HD-8900N型GPS接收机和数据处理软件。
一、工作原理
基准站上安置的接收机，对所有可见GPS卫星进行连续观测，并将其观测数据，通过无线电传输设备（也称数据链），实时地发送给用户观测站（流动站）；在用户观测站上，GPS接收机在接收GPS卫星信号的同时，通过无线电接收设备，接收基准站传输的观测数据，然后根据相对定位原理，实时地解算并显示用户站的三维坐标及其精度，其定位精度可达1cm~2cm。
二、GPS定位技术相对于传统测量技术的特点
1、观测站之间无需通视。
传统的测量方法必须保持观测站之间有良好的通
视条件，而GPS测量不要求观测站之间通视。
2、定位精度高。
我们采用实时动态相位差分技术（RTK技术），其定位精度可达1cm~2cm，测深仪精度为：5cm+0.4%。
3、操作简便、全程监控。
只需GPS与电脑联接，开机即可，无须架仪器和后视，能实时监控定位的全过程。
4、全天候作业。
GPS测量不受天气状况的影响，可以全天候作业（夜间、雨天都可以工作）。
5、水深测量的平面定位和水深测量完全同步，无须水位测定。
传统的水深测量平面定位和水深测量是相对分离的；一、平面位置和测深不同步；二、受涌浪影响大，水尺观测和测深时涌浪情况不一至。
GPS无验潮测深法，可以解决上述问题，即无须观潮和水位改正，测量时不受涌浪影响。
6、成图高度自动化。
配套的数据处理成图软件具有自动成图和计算功能。
能自动计算各层间面积和方量，计算各断面总抛量和未抛量。
三、RTK测量技术的作业方法
〈一〉基准站设置
基站可设在已知点或非已知点上，连接完毕后用PSION采集器进行参数设置，进入碎部测量取得单点定位坐标，再进入菜单的基准站设置功能上进行坐标输入、设制RTK工作模式、发射间隔、设成基站工作方式即可,设置成功时主机和电台上的Tx/Rx灯应该闪烁。
〈二〉求转换参数
GPS系统采用世界大地坐标系统WGS-84，工程建筑一般采用地方坐标系统或工程坐标系统，为能将GPS所测坐标直接在PISON采集器或电脑上显示为地
方坐标或工程坐标必须进行坐标转换。
求取坐标转换参数的办法是：启动基准站，用流动站到测区另外的两个或两个以上的已知点上进行碎部测量取得单点定位坐标（参考坐标），然后进入PSION采集器的求转换参数功能，按提示输入各点参考坐标和已知坐标进行自动求取。
〈三〉施工测量
1、GPS实时定位测量控制
GPS接收机的安装和设置：采用双GPS定位法,即在定位工作船上安装两台流动GPS接收机，两GPS接收机连线最好是与船舷平行或重直,在海上测量定位软件中输入定位工作船的船型尺寸，GPS接收机在工作船中的位置，设置主、副工作点，这样在计算机屏幕上就能实时动态显示工作船的位置和方向。
安装方法如下图：
主工作点副工作点
船中轴线
主工作点副工作点
船中轴线
具体实施过程：根据施工方案和抛填计划，事先在计算机上用中海达海上定位测量软件调入工程（防波堤）地形图，作出抛填计划线和抛填位置，到实地作业时主要把GPS和计算机连接，打开GPS和海上定位测量软件中，屏幕上就会实时显示出船位、船向和主工作点坐标，作业人员参照图上的目的和船向,以及偏航窗口显示的偏航量来调度定位工作船，直到定位施工船调度到预定位置和方向，抛石船便可靠上定位船进行抛石，在靠船和抛石过程进行全过程监控，如果发现偏位过大或超出规范，及时调整以确保定位精度。
2、水下测量采用无验潮测深法
基本原理：利用实时相位差分（RTK）实时测得GPS天线的三维坐标（x,y,h）结合由测深仪同步测得的 h
换能器至海底的深度ΔH1，将由GPS测得GPS天线
的天线高h换算到同一水平面上的水下泥联杆ΔH2
面标高H。
换算公式：水面
H=h-ΔH1-ΔH2 换能器
式中：ΔH2为联接GPS天线与测深仪换
能器的联杆长度。
由于系统在测量过程中是处ΔH1
于运动状态，GPS接收仪与测深仪的数据采集泥面 H
也是随着运动同步进行，显然在上述的测量过程中，与水面变化无关无需对水面高程进行测定，即无需验潮。
水下测量的具体实施：作业前，打开海洋测量软件，根据施工要求预先绘画出测量区域和断面线，安装并调试好GPS和测深仪；到实地作业时主要开启GPS和海洋测量软件，屏幕上的导航窗口就能实时显示出测量船位置、航迹向和坐标，当接通相应的数字化测深仪时，水深显示窗口就显示出瞬时水深值。
引导测量工作船沿待测断面线航行，计算机自动采集数据并储存。
外业测量完毕后内业用中海达海洋成图软件对外业采集的数据进行编辑处理和修正，生成地形图（或水深图）、断面图、立体俯视图等，自动计算断面面积和体积。
数据处理和编辑是高度自动化。
水深测量图
断面图
三维立体图
3、其它测量
GPS还可用于控制测量、地形测量和施工放样等。
施工时对点、线、面和坡度等的放样均很方便快捷，精度达厘米级。
由于每个点的测量都是独立完成的，不会产生累积误差，各点的放样精度趋于一致，测量时点与点之间不要求必须通视，也不受天气状况影响可全天候工作（夜间、雨天都可工作）。
四、施工测量控制流程
抛填计划
作计划线主管审核
质检现场施工定位监理旁站水深测量监理旁站
内业整理主管复核
打印出图
附GPS技术应用表
类型最少卫星数最小观测时间精度作用距离静态 4 40分钟5mm+2ppm 50km 快速静态 4 20分钟5mm+2ppm 50km 实时动态 5 1-2秒2cm+2ppm 15km。
