2019年中考物理试题专题训练——光学作图专题(WORD版含参考答案)
2019年中考物理试题专题训练
——光学作图专题
1、光的反射
1.(2019济宁，)如图10所示,一束光水平射入潜望镜镜口后,通过潜望镜进入小明的眼睛。
请画出
光的传播路径
2.（2019 青岛，15）自行车尾灯的反光原理如下图所示。
请完成反射光路，并标出反射角度数。
3.(2019上海，17)在图5中，更具给出的入射光线AO画出反射光线OB。
二、平面镜成像
1.（2019泰安，21）如图所示，从点光源S发出的一条光线射向平面镜，经平面镜反射后射向墙壁上的O点处。
请作出这条入射光线并完成光路图。
2.（.2019烟台，21）汉代的《淮南万毕术》中记载：“取大镜高悬，置水盆于下，则见四邻矣。
”（如图）。
请在答题卡指定位置，通过作图确定“大镜”的位置。
3.（2019聊城，）如图所示，画出物体AB在平面镜中的像A′B′。
4.（2019广州，13）如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO的反射光线。
三、光的折射
1.（2019宜宾，13）如图所示，空气中一束光经过S点斜射向竖立放置的平面镜，经平面镜反射后射向一块玻璃砖的上表面，并穿过玻璃砖从下表面射出，请在图8中画出该光路图（不考虑玻璃砖的反射）。
2.（2019兰州，26）如图所示为某同学利用标有角度的圆盘、激光器和半圆形玻璃砖“探究光的折射规律”的实验示意图，其中AO为激光器发出的从空气射向半圆形玻璃砖的一束入射光线，请画出反射光线和玻璃砖中折射光线的大致方向。
3.（2019海南19，）在图中画出入射光线AO对应的折射光线大概位置。
4.（2019呼和浩特，19）如图，光线AO由玻璃斜射进入空气，作出反射光线和大致的折射光线。
四、凸透镜
1.(2019怀化，29)如图所示，光线伍平行于凸透镜的主光轴，光线右过光心乙清在图中作出光线a、b 经过凸透镜后的折射光线；
2.（2019 青岛，2）下列作图，错误的是
3.（2019潍坊，）如图所示，AB为遮光板，S′是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F。
请画出：
（1）光源S的位置；
（2）光线EF的入射光线；
（3）光线EF经凸透镜后的出射光线。
4.（2019广州，14）图为某望远镜内部部分光路图，物镜是凸进镜，O为光心，F为物镜焦点，焦距为500mm。
(1)在图中画出光线a、b经物镜折射前的入射光线。
(2)目镜是_____透镜(选填“凹”、“凸“)。
(3)用此望远镜观测月球时，月球经物镜成一个_____ (选填“倒立”、“正立“)______(选填“放大”、“等大”“缩小”)的像。
5.（2019成都，23）在图甲中,F是透镜的焦点a、b是烛焰发出的两条光线，a与两焦点连线平行,b经过透镜中心。
请作出a、b两条光线通过透镜之后的光路图。
6.（2019呼和浩特，20）如图，S是点光源。
正确画出从点光源S发出的两条射向凸透镜的光线，以及其通过凸透镜折射后的光线（要求两条光线不能重复）。
7.（2019赤峰，15）如图所示，平面镜垂直于凸透镜主光轴且在凸透镜右侧焦点上，请把光路补充完整。
五、凹透镜
1.（2019武威，19）如图所示，请画出两条光线经过凹透镜后的折射光线。
2.（2019重庆A卷，14）在下图中画出人射光线经过凹透镜后的折射光线；
3.（2019重庆B卷，15）在图中画出人射光线经过凹透镜后的出射光线。
2019年中考物理试题专题训练
——光学作图专题答案
一、光的反射
1.(2019济宁，)如图10所示,一束光水平射入潜望镜镜口后,通过潜望镜进入小明的眼睛。
请画出光的传播路径
2.（2019 青岛，15）自行车尾灯的反光原理如下图所示。
请完成反射光路，并标出反射角度数。
3.(2019上海，17)在图5中，更具给出的入射光线AO画出反射光线OB。
二、平面镜成像
1.（2019泰安，21）如图所示，从点光源S发出的一条光线射向平面镜，经平面镜反射后射向墙壁上的O点处。
请作出这条入射光线并完成光路图。
2.（.2019烟台，21）汉代的《淮南万毕术》中记载：“取大镜高悬，置水盆于下，则见四邻矣。
”（如图）。
请在答题卡指定位置，通过作图确定“大镜”的位置。
3.（2019聊城，）如图所示，画出物体AB在平面镜中的像A′B′。
4.（2019广州，13）如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO的反射光线。
三、光的折射
1.（2019宜宾，13）如图所示，空气中一束光经过S点斜射向竖立放置的平面镜，经平面镜反射后射向一块玻璃砖的上表面，并穿过玻璃砖从下表面射出，请在图8中画出该光路图（不考虑玻璃砖的反射）。
2.（2019兰州，26）如图所示为某同学利用标有角度的圆盘、激光器和半圆形玻璃砖“探究光的折射规律”的实验示意图，其中AO为激光器发出的从空气射向半圆形玻璃砖的一束入射光线，请画出反射光线和玻璃砖中折射光线的大致方向。
3.（2019海南19，）在图中画出入射光线AO对应的折射光线大概位置。
4.（2019呼和浩特，19）如图，光线AO由玻璃斜射进入空气，作出反射光线和大致的折射光线。
四、凸透镜
1.(2019怀化，29)如图所示，光线伍平行于凸透镜的主光轴，光线右过光心乙清在图中作出光线a、b 经过凸透镜后的折射光线；
2.（2019 青岛，2）下列作图，错误的是
【答案】B
3.（2019潍坊，）如图所示，AB为遮光板，S′是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F。
请画出：
（1）光源S的位置；
（2）光线EF的入射光线；
（3）光线EF经凸透镜后的出射光线。
4.（2019广州，14）图为某望远镜内部部分光路图，物镜是凸进镜，O为光心，F为物镜焦点，焦距为500mm。
(1)在图中画出光线a、b经物镜折射前的入射光线。
(2)目镜是_____透镜(选填“凹”、“凸“)。
(3)用此望远镜观测月球时，月球经物镜成一个_____ (选填“倒立”、“正立“)______(选填“放大”、“等大”“缩小”)的像。
【答案】
(1). 见上图(2). 凹(3). 倒立(4). 缩小
5.（2019成都，23）在图甲中,F是透镜的焦点a、b是烛焰发出的两条光线，a与两焦点连线平行,b经过透镜中心。
请作出a、b两条光线通过透镜之后的光路图。
6.（2019呼和浩特，20）如图，S是点光源。
正确画出从点光源S发出的两条射向凸透镜的光线，以及其通过凸透镜折射后的光线（要求两条光线不能重复）。
7.（2019赤峰，15）如图所示，平面镜垂直于凸透镜主光轴且在凸透镜右侧焦点上，请把光路补充完整。
五、凹透镜
1.（2019武威，19）如图所示，请画出两条光线经过凹透镜后的折射光线。
2.（2019重庆A卷，14）在下图中画出人射光线经过凹透镜后的折射光线；
3.（2019重庆B卷，15）在图中画出人射光线经过凹透镜后的出射光线。
2019年中考物理试题分类练习——光学作图专题2(word版含答案)
2019年中考物理试题分类汇编——光学作图一、光的反射1.（2019淮安，19）画出图中入射光线AO的反射光线.二、平面镜成像的特点1.（2019连云港，18）如图所示，小明在房间的A点通过平面镜看到了坐在客厅沙发上B 点的爸爸，请画出此现象的光路图。
2.（2019南充，20）如图，在舞蹈室的墙面上装有一块平面镜，王老师用一激光笔从S点照射镜面，在地面上P点看到一光斑，请用平面镜成像特点完成光路图。
3.（2019凉山州，26）如图所示，请作出物体AB在平面镜MN中所成的像A′B′。
三、光的折射1.（2019贵港，22）如图所示，OA′是入射光线AO的折射光线，请在图中画出入射光线BO的反射光线和该入射光线在水中的折射光线的大致方向。
2.（2019鄂州，19）“坐井观天，所见甚小”，青蛙在枯井和有水的井中“观天”的范围大小是不同的。
如图所示，一只青蛙在井底（井中有水）中央，请用光路图作出井底之蛙“观天”的最大范围。
3.（2019襄阳，18）请根据入射光线画出折射光线。
4.（2019盐城，23）在图碗中加满水后恰好看到硬币右边缘.画出恰好看到右边缘的一条光路5.（2019苏州，23）（2019苏州，）图中，一条光线从空气射入水中，请标出它的入射角α并大致画出折射光线6.（2019广安，20）如图所示、OB为反射光线，O为入射点，请画出该光线的入射光线及其折射光线。
7.（2019内江，10）光从玻璃射向空气中，在玻璃与空气的交界面上发生折射和反射，以下符合实际情况的是（）四、凸透镜1.（2019新疆，17）从焦点射向凸透镜的一束光如图所示，请画出通过透镜后的光线。
2.(2019扬州，22）如图，请完成光线通过凸透镜的光路图。
3.（2019阜新，20）图中S′为烛焰S的像，请通过作图画出透镜、标出一个焦点F的位置并完成光路图。
4.（2019德阳，15）请画出图中两条入射光线对应的出射光线。
5.（2019常德，24）如下图所示，请完成折射光路图。
【2019最新】【附答案】中考物理例题精选复习作图题word版
【2019最新】【附答案】中考物理例题精选复习作图题word 版 类型1：光学作图题1．(2014，广州)如图所示，一束光射入水中，在水底形成光斑。
(1)画出水面的反射光线；解：(2)画出水中的折射光线。
解：作图提示：折射光线的反向延长线相交于S ′。
2．(2013，哈尔滨)在碗底放一枚硬币S ，向碗里倒水后，会观察到“硬币”上升，如图所示，请将眼睛看到硬币像S ′的光路图补充完整。
解：作图提示：折射光线的反向延长线相交于S ′。
3．(2014，河南)如图所示，一束光从玻璃砖AB 面垂直射入，折射后从玻璃砖AC 面射出。
请画出这束光在AC 面发生折射的光路图。
解：4．(2014，鄂州)如图所示，一束光线垂直入射到14圆形玻璃砖的平面上，请画出光线通过玻璃出射到空气中的光路图。
解：5．(2014，随州)如图所示，人眼透过玻璃三棱镜观察另一侧的蜡烛A ，发现成像在A ′处。
在A 上选择一点S 画出光路图以表明成像于S ′的原理(可以只画一条光线)。
解：6．(2014，凉山)如图所示，已知凸透镜的一条折射光线和一条入射光线，请你对应画出它们的入射光线和折射光线。
解：7．(2014，达州)请完成如图所示的光路图。
解：8．(2013，菏泽)如图所示，一束光线射向凸透镜经折射后射到一个平面镜上。
请在图中画出射向凸透镜的入射光线和经平面镜反射后的反射光线，并标出反射角的度数。
解：作图提示：入射光线与主光轴平行，反射角为60˚。
9．(2014，呼和浩特)有一凸透镜成像情况如图所示，其中AC是从物点A发出的一条射到凸透镜上的光线。
请画出这条光线经过凸透镜后的折射光线。
解：类型2：力学作图题10．(2014，泰安)在下图中，画出以初速度v沿斜面减速上滑的物体所受的重力G的示意图。
解：11．(2014，连云港)如图所示，一箱子放在水平向右匀速行驶的汽车上，请画出箱子受力的示意图。
解：12．(2014，汕尾)图中的小球受到了重力、绳子的拉力和墙壁的支持力作用。
2019年中考物理光学作图题 【含解析】
中考物理光学作图题1．请利用平面镜成像的特点在图中作出AB物体在平面镜中的像，保留作图痕迹．2．如图所示，电视遥控器对着天棚也能遥控电视机．图中从A点发出的光经天棚MN反射后射入电视机的接收窗口B，试画出其光路图．3．如图所示，一束光线垂直射向玻璃棱镜，请在图中画出光通过三棱镜的大致路径．【1】【2】【3】4．如图所示，AʹBʹ是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜．5．如图自行车的尾灯本身并不发光，它是由许多角反射器组成的反光装置．角反射器是由互相垂直的反射光面组成的．当有光照在上面，它能将光反射回来．请在图中的角反射器上画出入射光经两个平面反射的光路．并说明反射光线和入射光线在方向上有何关系．6．如图所示，发光点S发出一条射向水面的光线，在水面发生反射和折射，反射光线经过P点．请在图中作出入射光线、反射光线及大致方向的折射光线．【4】【5】【6】7．如图所示．O′是O 在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB 在该平面镜中所成的像．8．人眼看到斜插入水中的筷子发生弯折，请在图乙中法线两侧画出能正确说明产生这一现象原因的一条入射光线及对应折射光线．【7】【8】9．如图是一点光源S发出的光经平面镜反射后的两条反射光线，请在图中确定点光源S及其像S′的位置，并完成光路图．10．如图所示，一束光线从空气斜射入玻璃砖中，请你画出该入射光线在玻璃中的折射光线11．如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P点，请你通过作图标出平面镜的位置，并标出反射角的度数．【9】【10】【11】12．“猴子捞月”的故事同学们耳熟能详，如图所示，若猴子的眼睛用点A表示，空中的月亮用点B表示，请画出猴子看见水中月亮的光路图，并保留必要的作图痕迹．13．如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃，已知半球形玻璃的球心为O，请画出这束光线在半球形玻璃左侧平面发生的折射、反射光路图．14．如图所示，S为竖直放置的玻璃砖前的一发光点，由S发出的光经平直玻璃面AB反射后通过M点，请在图中画出入射光线和反射光线以及该入射光在玻璃砖中的折射光线的大致方向．【12】【13】【14】15．请你画出如图所示人眼看到水中鱼A的大致光路（A'为鱼A的虚像）．16．如图，人眼在E处通过碗的边缘D点刚好能看到空碗底部硬币的左边缘A点．现在向碗里缓慢加水，当水面到达C处时，人眼仍在E处，但能通过D点看到硬币的右边缘B点．用一条光线示意以上光学现象（并画出水面、法线）．【15】【16】17．如图一束激光α斜射向半圆形玻璃砖圆心O，结果在屏幕上出现两个光斑，请画出形成两个光斑的光路图．18．请画出图中人眼通过平面镜M看到桌子底下橡皮S的光路．19．潜水员在水中A点，看到岸边物体B的像B′，请在图中画出B′的大致位置，并画出光路图【17】【18】【19】20．如图甲所示，潜水员眼睛在水下方A点处，看到浮在水面上B点的小鸭子与飞在天空中C点的小鸟“撞”在了一起．请在图乙中画出能说明人眼看到小鸟的一条入射光线及对应的折射光线，21．完成图所示的光路图．22．用光路图作出物体AB经过凸透镜所成的像A′B′．23．如图所示，请画出S 点发出的光经过凸透镜后的折射光线，并确定发光点S 的像点S′．24．根据光的传播路径，在图中的虚线框内，填入符合要求的透镜．25．综合作图﹣﹣光学黑箱：已知黑箱内有一只凹透镜和一只平面镜．请在黑箱内画出完整的光路，填上光学仪器，并标明凹透镜焦点F的位置．26．如图所示，请你根据近视眼的矫正方法，完成光路图．27．完成凸透镜成像作图．【25】【26】【27】28．如图所示，一凸透镜放入水中，F为凸透镜的焦点，请画出图中光线在凸透镜右侧的经凸透镜的折射光线以及光线进入空气中的折射光线．29．如图所示，MN为凸透镜的主光轴，A为蜡烛，A′为蜡烛在光屏上所成的像，根据凸透镜成像原理画出光路图确定凸透镜及其焦点的位置．【28】【29】30．如图为透镜成像的一种情况，其中AB是物体，CD是主光轴，MN是AB的像，试在图上的适当位置画上合适的透镜．2018年中考物理光学作图题参考答案与试题解析一．作图题（共30小题）1．请利用平面镜成像的特点在图中作出AB物体在平面镜中的像，保留作图痕迹．【解答】解：先作出物体两端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB物体在平面镜中的像，如图所示：2．如图所示，电视遥控器对着天棚也能遥控电视机．图中从A点发出的光经天棚MN反射后射入电视机的接收窗口B，试画出其光路图．【解答】解：把遥控器当作一个发光物体，根据平面镜成像的特点进行作图；先作出点A的像A′，再连接A′B，与MN的交点O即为入射点，连接AO、BO从而完成光路．如下图所示：．【解答】解：当光线从空气垂直进入玻璃时，传播方向不变；当光从玻璃中斜射入空气时，折射角大于入射角，折射光线远离法线，其大致路径如下图：4．如图所示，AʹBʹ是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜．【解答】解：平面镜所成的像和物体是以镜面为对称轴的轴对称图形；连接AA′，BB′，作这两条线段的垂直平分线，即为平面镜的位置．如图所示：5．如图自行车的尾灯本身并不发光，它是由许多角反射器组成的反光装置．角反射器是由互相垂直的反射光面组成的．当有光照在上面，它能将光反射回来．请在图中的角反射器上画出入射光经两个平面反射的光路．并说明反射光线和入射光线在方向上有何关系．【解答】解：行反射，而且最后的反射光线与原入射光线平行，法线用要用虚线，如图：．6．如图所示，发光点S发出一条射向水面的光线，在水面发生反射和折射，反射光线经过P点．请在图中作出入射光线、反射光线及大致方向的折射光线．【解答】解：水面与平面镜类似，出S关于水面的对称点S，S′即为S经过水面反射形成的虚像S′，连接S′P，从而反射光线OP．光线从空气射入水中发生折射时，折射角小于入射角，作出折射光线OA．如图．7．如图所示．O′是O 在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB 在该平面镜中所成的像．【解答】解：根据平面镜成像的特点知道：像与物的连线与镜面垂直，所以先连接O和O'，再做OO'的垂直平分线．先作出物体AB的端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB在平面镜中所成的像，如图所示：8．人眼看到斜插入水中的筷子发生弯折，请在图乙中法线两侧画出能正确说明产生这一现象原因的一条入射光线及对应折射光线．【解答】解：当光从水中射入空气时，在水与空气的交界面上发生折射，进入空气中的折射光线向水面偏折（即折射角大于入射角），折射光线进入人眼，而我们认为光是沿直线传播的，我们看到的筷子位置在折射光线的反向延长线上，从而位置比实际位置偏高，看起来筷子向上弯折，如图所示：9．如图是一点光源S发出的光经平面镜反射后的两条反射光线，请在图中确定点光源S及其像S′的位置，并完成光路图．【解答】解：先将两条反射光线反向延长交于一点，即为发光点的像点S′；再作出像点S′关于平面镜的对称点，就是发光点S的位置；从发光点S到反射点画出两条入射光线，如图所示：10．如图所示，一束光线从空气斜射入玻璃砖中，请你画出该入射光线在玻璃中的折射光线【解答】解：图中法线已画出，光从空气斜射入玻璃中时，折射角小于入射角，由此在法线右侧的玻璃中作出折射光线，如图所示：．11．如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P点，请你通过作图标出平面镜的位置，并标出反射角的度数．【解答】解：连接PO，即为反射光线，根据光的反射定律，反射角等于入射角，作反射光线和入射光线夹角的角平分线就是法线的位置，然后垂直于法线作出平面镜；由图知，反射光线和入射光线的夹角90°+30°=120°，则反射角等于入射角等于60°；如图所示：12．“猴子捞月”的故事同学们耳熟能详，如图所示，若猴子的眼睛用点A表示，空中的月亮用点B表示，请画出猴子看见水中月亮的光路图，并保留必要的作图痕迹．【解答】解：先做出B关于水面的对称点B′，即像的位置，连接像B′与小猴子的眼睛A与水面的交点为O，即为入射点，连接BO为入射光线，再连接入射点O和点A，OA即为反射光线，如图所示：13．如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃，已知半球形玻璃的球心为O，请画出这束光线在半球形玻璃左侧平面发生的折射、反射光路图．【解答】解：过球心的光线不发生折射，过O点垂直于半球形玻璃左侧平面作出法线，然后根据反射角等于入射角，在玻璃内画出反射光线，根据光线在光从玻璃中斜射入空气时，折射角大于入射角画出折射光线．如下图所示：14．如图所示，S为竖直放置的玻璃砖前的一发光点，由S发出的光经平直玻璃面AB反射后通过M点，请在图中画出入射光线和反射光线以及该入射光在玻璃砖中的折射光线的大致方向．【解答】解：先通过玻璃砖作出发光点S的对称点S′，然后连接S′M交玻璃砖AB面于点O，OM即为反射光线，连接SO即为入射光线；再过入射点作法线，根据光从空气斜射入其他透明介质，折射光线和入射光线分居在法线的两侧，折射角小于入射角作出该入射光在玻璃砖中的折射光线．如图所示：15．请你画出如图所示人眼看到水中鱼A的大致光路（A'为鱼A的虚像）．【解答】解：人之所以能看到水中鱼A，是由A射向水面的光线经水面折射后进入人眼，因此光的传播方向为A→眼睛；A′是人眼逆着折射光线看到的虚像，所以直接连接眼睛和A′，与水面的交点即为入射点O；连接A和入射点O即为入射光线，如图所示：16．如图，人眼在E处通过碗的边缘D点刚好能看到空碗底部硬币的左边缘A点．现在向碗里缓慢加水，当水面到达C处时，人眼仍在E处，但能通过D点看到硬币的右边缘B点．用一条光线示意以上光学现象（并画出水面、法线）．【解答】解：碗里无水时，人眼在E处通过碗的边缘D点刚好能看到空碗底部硬币的左边缘A点；沿碗壁缓缓向碗中加水时，当水面到达C处时，能通过D点看到硬币的右边缘B点，说明由B点射向水面的光线折射后进入了人的眼睛；所以，作图方法为：过C点作水平直线（即水面），与AE交于O点（O为入射点），再过O点作法线，连接BO 即为入射光线，则OD为折射光线，如图所示：17．如图所示一束激光α斜射向半圆形玻璃砖圆心O，结果在屏幕上出现两个光斑，请画出形成两个光斑的光路图．【解答】解：光线从空气斜射入玻璃砖时，会同时发生反射和折射现象，根据反射定律，在过入射点在法线面画出反射光线，注意反射角等于入射角；发生折射时，折射光线向法线偏折，折射光线小于入射光线，据此作出第一条折射光线；折射光线从玻璃砖射入空气中时，由于此光线是由圆心O射出，当经过第二个折射面时，正好与该入射点处的切线垂直，因此第二次折射光线的传播方向不变．如图所示：．18．请画出图中人眼通过平面镜M看到桌子底下橡皮S的光路．【解答】解：选作出S关于平面镜的对称点，即为像点S′，连接S′与人眼的连线交平面镜于点为入射点，从而画出反射光线，连接S和入射点连线画出入射光线，如图所示：．19．潜水员在水中A点，看到岸边物体B的像B′，请在图中画出B′的大致位置，并画出光路图【解答】解：若连接BA，与水面相交于一点，而折射点在此点的左侧，这样可大致找到折射点，并确定出折射光线．通过折射点做出法线，连接折射点与B点，做出入射光线，此时折射角小于入射角．如图所示：20．如图甲所示，潜水员眼睛在水下方A点处，看到浮在水面上B点的小鸭子与飞在天空中C点的小鸟“撞”在了一起．请在图乙中画出能说明人眼看到小鸟的一条入射光线及对应的折射光线，【解答】解：（1）直接连接BA，光线方向从B指向A，光线BA即为潜水员观察小鸭子的光路图；（2）看到浮在水面上B点的小鸭子与飞在天空中C点的小鸟“撞”在了一起，说明小鸟处光线的入射点入射点在B点，连接CB即为入射光线，BA为折射光线，逆着折射光线看上去，看到了浮在水面上B点的小鸭子与飞在天空中C点的小鸟在一条直线上．故答案为：21．完成图所示的光路图．【解答】解：平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点，过光心的光线其传播方向不变，如图所示：22．用光路图作出物体AB经过凸透镜所成的像A′B′．【解答】解：过光心的光线经凸透镜后不改变方向；平行于主光轴的光线经凸透镜折射后会通过焦点；连接A与凸透镜的中心并延长，过A点作主光轴的平行线交凸透镜一点，连接该点和凸透镜的焦点F并延长，两条折射光线交于一点，过该点作垂直于主光轴的线段，即为物体AB所成的像A′B′的位置．如图．23．如图所示，请画出S 点发出的光经过凸透镜后的折射光线，并确定发光点S 的像点S′．【解答】解：过光心的光线经凸透镜折射后传播方向不改变，平行于主光轴的光线经凸透镜折射后将过焦点，据此画出两条折射光线；两条折射光线的反向延长线的交点即为发光点S的像点S′．如图所示：24．根据光的传播路径，在图中的虚线框内，填入符合要求的透镜．【解答】解：第一个图中入射光线是平行的，而折射光线远离主光轴，即透镜有发散作用，所以是凹透镜；第二个图中入射光线平行于主光轴，折射光线相对于入射光线靠近了主光轴，即透镜有会聚作用，所以是凸透镜；如图所示：．25．综合作图﹣﹣光学黑箱：已知黑箱内有一只凹透镜和一只平面镜．请在黑箱内画出完整的光路，填上光学仪器，并标明凹透镜焦点F的位置．【解答】解：图中已给出了凹透镜的主光轴，且射出黑箱的光线平行于主光轴，则射向凹透镜的光线延长后过其焦点，所以，可以先利用平面镜反射光，光线再射向凹透镜，且这条光线延长后与凹透镜的主光轴相交．作法：画出射入黑箱的光线，在黑箱左侧适当位置垂直于主光轴画出平面镜，入射光线与平面镜的交点为入射点，垂直于平面镜作出法线，根据光在反射时反射角等于入射角作出反射光线；反射光线与射出黑箱的折射光线的延长线的交点为射向凹透镜的入射点，由此画出凹透镜，延长射向凹透镜的光线与主光轴的交点即为焦点F．如图所示：26．如图所示，请你根据近视眼的矫正方法，完成光路图．【解答】解：近视眼是晶状体曲度变大，会聚能力增强，即折光能力增强，像呈在视网膜的前方，应佩戴发散透镜（凹透镜），使光线推迟会聚，使像刚好呈在视网膜上．如图所示：27．完成凸透镜成像作图．【解答】解：对凸透镜来说，过光心的光线不改变方向，平行于主光轴的光线经凸透镜折射后过焦点；所以，作图方法如下：连接A与凸透镜的中心并延长，过A点作主光轴的平行线交凸透镜一点，连接该点和凸透镜的焦点f并延长，交于一点，从该点向主光轴作垂线段，即为物体AB所成的像A′B′的位置．如图所示：28．如图所示，一凸透镜放入水中，F为凸透镜的焦点，请画出图中光线在凸透镜右侧的经凸透镜的折射光线以及光线进入空气中的折射光线．【解答】解：平行于主光轴的入射光线经过凸透镜折射后，折射光线过焦点，可得经凸透镜后的折射光线；到达水面，过入射点垂直界面作出法线，根据折射角大于入射角，在空气中法线的另一侧作出折射光线，如图所示：29．如图所示，MN为凸透镜的主光轴，A为蜡烛，A′为蜡烛在光屏上所成的像，根据凸透镜成像原理画出光路图确定凸透镜及其焦点的位置．【解答】解：（1）在烛焰上取一点S，在其成的像上找出对应的像点S′，连接SS′，其与主光轴的交点O就是凸透镜的光心，由此可以确定凸透镜的位置；（2）过S点做平行于主光轴的入射光线，经过凸透镜折射后要过S′，折射光线与凸透镜右侧的主光轴的交点就是凸透镜的焦点F位置；同理可以作出凸透镜左侧的焦点F．如下图所示：30．如图为透镜成像的一种情况，其中AB是物体，CD是主光轴，MN是AB的像，试在图上的适当位置画上合适的透镜．【解答】解：连接MA并延长交主光轴与一点，该点是凹透镜的光心O，过光心O做一个凹透镜，如图所示：。
四川成都 2019年中考物理 作图题专题训练(含答案)
四川成都 2019年中考物理作图题专题训练（含答案）（一）力学作图力学作图题主要包括：画力的示意图（或图示），作杠杆的力臂，画出施加在杠杆上的力，画出滑轮组的绕绳法等等。
1）力的示意图1、水平地面上的一个物体，受到水平向右大小为20N的拉力F，请在图中，用力的示意图把它表示出来．2、如图所示，物体A处于静止状态，小车在拉力F作用下向右加速运动．请在图中画出物体A 所受的支持力N和摩擦力f的示意图（力的作用点图中已标出）．3、如图所示，一木块正沿着着固定在地面上的光滑斜面下滑，请作出木块受到的重力G和支持力F的示意图．4、如图所示，一个均匀材质的方形物块在水平传送带上匀速向右运动．请画出这个物块的受力示意图．5、如图所示，一正方体物块在光滑斜面上下滑，作出物块的受力示意图。
6、如图所示，小球被斜挂在竖直墙上，小球处于静止状态，画出小球所受绳子拉力的示意图．7、（1）如图重4.5N的足球从斜面上加速滚下，请在该图中画出此过程中足球所受重力的示意图．（3分）（2）货物如图所示随传送带一起匀速斜向上运动，除图中已画出的外，货物还受到一个力F的作用，画出这个力的示意图．（4分）8、如图，一物体m被传送带从A点匀速送到B点，请在图中用示意图表示m受到的力。
2）简单机械9、按题目要求作图：（1）请在图中画出动力臂和阻力臂．（2）用线代表绳子，将两个滑轮连成省力的滑轮组，要求人用力往下拉绳使重物升起．（3）画出使杠杆AB在如图所示位置静止时所用最小力F的作用点和方向．10、（1）一个绕O点转动的杠杆，已知阻力F2的方向，以及动力F1的力臂，在图1中补全F2的力臂以及动力F1．（2）画出使杠杆AB在如图2所示位置静止时所用最小力F的作用点和方向；（3）在图3中用线代表绳子，将两个滑轮连成省力的滑轮组，要求人用力往下拉绳使重物升起．11、（1）如图甲所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F的作用下杠杆静止在水平位置，l为F的力臂，请在图中作出动力F的示意图和画出重物对杠杆的力的力臂l2。

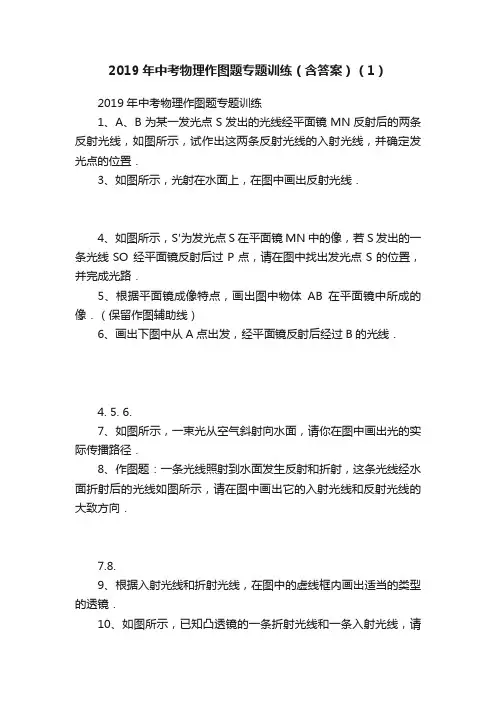

2019年中考物理作图题专题训练（含答案）（1）
2019年中考物理作图题专题训练（含答案）（1）2019年中考物理作图题专题训练1、A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试作出这两条反射光线的入射光线，并确定发光点的位置．3、如图所示，光射在水面上，在图中画出反射光线．4、如图所示，S′为发光点S在平面镜MN中的像，若S发出的一条光线SO 经平面镜反射后过P点，请在图中找出发光点S的位置，并完成光路．5、根据平面镜成像特点，画出图中物体AB在平面镜中所成的像．（保留作图辅助线）6、画出下图中从A点出发，经平面镜反射后经过B的光线．4. 5. 6.7、如图所示，一束光从空气斜射向水面，请你在图中画出光的实际传播路径．8、作图题：一条光线照射到水面发生反射和折射，这条光线经水面折射后的光线如图所示，请在图中画出它的入射光线和反射光线的大致方向．7.8.9、根据入射光线和折射光线，在图中的虚线框内画出适当的类型的透镜．10、如图所示，已知凸透镜的一条折射光线和一条入射光线，请你对应画出它们的入射光线和折射光线．11、如图所示，一个凸透镜的主光轴与平静水面重合，F为凸透镜的焦点．请画出图中光线在凸透镜左侧的入射光线以及图中光线进入水中的折射光线．9. 10. 11.12、如图所示，a、b分别为一束入射光线和一束出射光线．请画出a经过凹透镜后的折射光线和与b对应的入射光线．13、请在图中画出经过透镜折射后的光线．12.13.14、如图所示，F为凸透镜L的焦点，OO′为凸透镜的主光轴，AB为射向凸透镜且过焦点的光线，在凸透镜的右侧有一平面镜MN和主光轴OO′成45°，请画出经凸透镜折射后和经平面镜反射后的完整光路图．15、画出图中静止在斜面上的物体A所受的重力G和它对斜面的压力F 的示意图．16、图甲所示是一吊灯悬挂在天花板上，其中O点为灯的重心，请画出吊灯所受的拉力和重力的示意图。
14. 15. 1617、一块重为10N的砖被F=50N的压力压在竖直的墙壁上处于静止，如图所示，请你画出这块所受到的力的示意图（压力F除外）．18、如图所示，小球悬浮在水中，请在图中画出小球所受浮力和重力的示意图．19、如图所示，乒乓球漂浮在水面上，请画出乒乓球受到的重力G和浮力F 浮的示意图．17.18. 19.20、如图所示为钓鱼竿钓鱼的示意图，O为支点，画出F1、F2的力臂L1和L2．21、如图所示，在杠杆AB 上挂了一个重为G 的物体，为使杠杆在图中的位置静止。

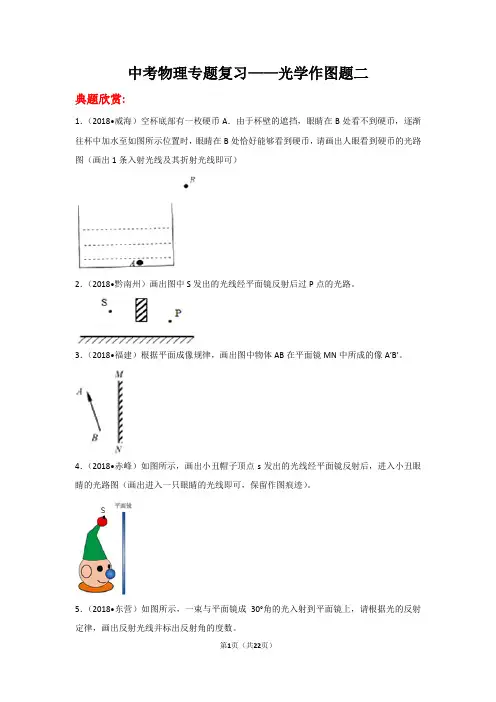

2019年中考物理专题复习——光学作图题二(含答案解析)
中考物理专题复习——光学作图题二典题欣赏:1．（2018•威海）空杯底部有一枚硬币A．由于杯壁的遮挡，眼睛在B处看不到硬币，逐渐往杯中加水至如图所示位置时，眼睛在B处恰好能够看到硬币，请画出人眼看到硬币的光路图（画出1条入射光线及其折射光线即可）2．（2018•黔南州）画出图中S发出的光线经平面镜反射后过P点的光路。
3．（2018•福建）根据平面成像规律，画出图中物体AB在平面镜MN中所成的像A′B′。
4．（2018•赤峰）如图所示，画出小丑帽子顶点s发出的光线经平面镜反射后，进入小丑眼睛的光路图（画出进入一只眼睛的光线即可，保留作图痕迹）。
5．（2018•东营）如图所示，一束与平面镜成30°角的光入射到平面镜上，请根据光的反射定律，画出反射光线并标出反射角的度数。
6．（2018•安徽）一棵小树生长在水塘中，图中用带箭头的线段AB表示小树露出水面的部分。
请在图中画出AB通过水面反射所成的像A′B′。
7．（2018•自贡）如图所示一束激光α斜射向半圆形玻璃砖圆心O，结果在屏幕上出现两个光斑，请画出形成两个光斑的光路图。
8．（2018•黄冈）雨后晴朗的夜晚，为了不踩到地的积水，人们根据生活经验判断：迎着月光走，地上发亮的是水。
请在示意图中作图以证明此判断。
9．（2018•南京）按要求作图（请保留作图痕迹）：如图所示，画出入射光经互相垂直的两个平面镜反射的光路。
10．（2018•内江）如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数。
11．（2018•西宁）将一平面镜斜放在装有水倒水槽中，有一束光绒垂直射入水中，如图所示，请画出这東光线经平面镜反射后再由水射入空气中行进的光路图。
12．（2018•桂林）如图所示，射向平面镜的一束光AO经镜面反射后沿水平方向OB射出图中，ON是∠AOB的角平分线，请在图中作出平面镜放置的位置并标出入射角α。
2019年全国各地中考试题汇编之光学作图及答案
2019年全国各地中考试题汇编-----光学作图1、(2019•南充)如图，在舞蹈室的墙面上装有一块平面镜，王老师用一激光笔从S点照射镜面，在地面上P点看到一光斑，请用平面镜成像特点完成光路图。
2、(2019•眉山)如图所示，ab是光源S发出经平面镜反射后射向凸透镜焦点F的一条光线，S′是光源S在平面镜中的像。
请画出：（1）光源S的位置；（2）光线ab经凸透镜后折射光线的大致位置。
3、(2019•鄂州)“坐井观天，所见甚小”，青蛙在枯井和有水的井中“观天”的范围大小是不同的。
如图所示，一只青蛙在井底（井中有水）中央，请用光路图作出井底之蛙“观天”的最大范围。
4、(2019•贵港)如图8所示，OA’是入射光线AO的折射光线，请在图中画出入射光线BO的反射光线和该入射光线在水中的折射光线的大致方向。
5、(2019•哈尔滨)、图所示，请你画出烛焰上A点经平面镜MN所成的像A'.（保留作图痕迹）6、(2019•呼和浩特) (1)图甲，光线AO由玻璃斜射进入空气，作出反射光线和大致的折射光线。
(2)图乙，S是点光源。
正确画出从点光源S发出的两条射向凸适镜光线，以及其通过凸透镜折射后的光线(要求两条光线不能重复)。
7、(2019•连云港)如图甲所示，小明在房间的点通过平面镜看到了坐在客厅沙发上衫点的爸爸，请画出此现象的光路图。
8、(2019•广州)如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO的反射光线。
9、(2019•聊城)（2分）如图所示，画出物体AB在平面镜中的像A′B′。
10、(2019•广东)如图所示，一束光从空气射向水面，请画出反射光线和大致的折射光线。
11、(2019•黄冈)如图所示，小明通过容器上方固定的空心管，刚好看不到容器底的硬币（硬币未画出）。
现往容器中加水至MN处，通过空心管又能看到硬币了。
请作出小明通过空心管又能看到硬币的光路图。
2019年中考物理真题集锦专题二光学作图word版含答案
年中考物理真题集锦——专题二：光学作图2019ABAO在平如图所示，一束由2019广州，13）点，画出物体发出的光射到平面镜表面1.（AO面镜中的像，并画出入射光线的反射光线。
（保留作A'.MN所成的像47）如图所示，请你画出烛焰上A点经平面镜20192.（哈尔滨，图痕迹）3.（2019铜仁，19）如图所示，A＇B＇是物体AB在平面镜中的像，请你在平面镜前作出物体AB。
4.(2019云南，19)请在图中画出三角形ABC在平面镜MN中所成的像5.（2019随州，13）半径为R的半圆形玻璃砖，圆心在O点，弧面ABC涂有反光层。
一束＝RODD点由空气射入玻璃砖（如图为平面图），已知，画出光从激光垂直于直径AC束经圆弧面两次反射最后从AC边出射到空气中的光路图，要求标明两次反射过程中的入射角大小。
S中所成的像，请在图中画出发光点为发光点S'S在平面镜MN6.(2019娄底，19)如图所示，点的光线。
的位置，并画出一条由S点发出，经平面镜反射后通过P′B′。
2019（聊城，）如图所示，画出物体AB在平面镜中的像A7.“取大镜高悬，置水盆于下，则见四邻）汉代的《淮南万毕术》中记载：218.（.2019烟台，。
请在答题卡指定位置，通过作图确定“大镜”的位置。
矣。
”（如图）如图甲所示，家用小轿车的前挡风玻璃都是斜的，这样可以保证夜间行22）山西，9.（2019保证驾驶成在司机前面斜上方避免干扰司机视线，车时，车内景物通过挡风玻璃所成的像，点）的像A看到车内装饰物（点）通过挡风玻璃安全。
请你在图乙中画出司机眼睛（BMN 的光路图。
S发出的一条光线射向平面镜，经平面镜反射后如图所示，从点光源）（2019泰安，2110.O点处。
请作出这条入射光线并完成光路图。
射向墙壁上的请通过潜望镜进入小明的眼睛。
,所示一束光水平射入潜望镜镜口后,11.(2019济宁，)如图10 画出光的传播路径丙、一位同学先后站在镜前甲、乙、）2019沈阳，2舞蹈教室内有一面非常大的平面镜，（12. 丁的四个位置，如图所示。
中考物理《光学作图》专项练习题(附答案)
中考物理《光学作图》专项练习题(附答案)1．图中OA′是入射光线AO的折射光线，请在图中大致画出折射光线OB′的入射光线BO．2．如图所示，一束光线垂直射到玻璃砖的一个面．作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖后的大致径迹．要求在斜面处标出法线．3．将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面如图乙所示，请画出这束光线在水中行进最后射出水面的光路图．4．画出图中的BC的入射光线和AO的折射光线____．5．如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为S′．请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A．（）6．如图所示，a、b是镜前一点光源S发出的光线经平面镜反射后的两条反射光线，请在答题卡的图中根据反射光线a、b画出点光源S的位置．7．如图所示，AB、CD是发光点S发出经平面镜反射后的两条光线，请在图中画出光路确定发光点S的位置和它经平面镜所成的像S′。
8．如图所示，请将下列光路图补充完整．( )9．如图所示，水面上方有一发光点A1，水中另有一发光点A2．人在空气中看到A2在水中的位置就是A1在水中的像A的位置，请画出：（1）A1发出的光经水面反射进入人眼的光路图；（2）A2发出的光进入人眼的光路图．10．图中L为凸透镜，MN为其主光轴，D为光心，若物体AB经凸透镜成的实像为A'B’，试用作图的方法确定凸透镜的一个焦点F，并在图中标出F的位置．11．小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图．请你在图中把光路补充完整并过A点画出放置的平面镜．12．一条光线照射到水面发生反射和折射，这条光线经水面折射后的光线如图所示．请在图中画出它的入射光线和反射光线的大致方向．( )13．如图所示，暗室内有一盛水的水槽，水槽上方一激光束入射到平面镜（图中未画出）上的O点，光束经平面镜反射后照射到水槽中的B点。
2019年中考物理真题集锦专题2：光学作图(含解析)
2019年中考物理真题集锦——专题二：光学作图(含解析)1.（2019广州，13）如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO的反射光线。
2.（2019哈尔滨，47）如图所示，请你画出烛焰上A点经平面镜MN所成的像A'.（保留作图痕迹）3.（2019铜仁，19）如图所示，A＇B＇是物体AB在平面镜中的像，请你在平面镜前作出物体AB。
4.(2019云南，19)请在图中画出三角形ABC在平面镜MN中所成的像5.（2019随州，13）半径为R的半圆形玻璃砖，圆心在O点，弧面ABC涂有反光层。
一束激光垂直于直径AC从D点由空气射入玻璃砖（如图为平面图），已知OD＝R，画出光束经圆弧面两次反射最后从AC边出射到空气中的光路图，要求标明两次反射过程中的入射角大小。
6.(2019娄底，19)如图所示，S'为发光点S在平面镜MN中所成的像，请在图中画出发光点S的位置，并画出一条由S点发出，经平面镜反射后通过P点的光线。
7.（2019聊城，）如图所示，画出物体AB在平面镜中的像A′B′。
8.（.2019烟台，21）汉代的《淮南万毕术》中记载：“取大镜高悬，置水盆于下，则见四邻矣。
”（如图）。
请在答题卡指定位置，通过作图确定“大镜”的位置。
9.（2019山西，22）如图甲所示，家用小轿车的前挡风玻璃都是斜的，这样可以保证夜间行车时，车内景物通过挡风玻璃所成的像，成在司机前面斜上方避免干扰司机视线，保证驾驶安全。
请你在图乙中画出司机眼睛（B点）通过挡风玻璃MN看到车内装饰物（A点）的像的光路图。
10.（2019泰安，21）如图所示，从点光源S发出的一条光线射向平面镜，经平面镜反射后射向墙壁上的O点处。
请作出这条入射光线并完成光路图。
11.(2019济宁，)如图10所示,一束光水平射入潜望镜镜口后,通过潜望镜进入小明的眼睛。
请画出光的传播路径12.（2019沈阳，2）舞蹈教室内有一面非常大的平面镜，一位同学先后站在镜前甲、乙、丙、丁的四个位置，如图所示。
