Juniper EX2200交换机配置实战
昨天拿到一台juniper 的交换机EX2200，今天需要调试。
CISCO的路由器与交换机用的还是很多的，Juniper 的交换机还是第一次用。
所以还是先熟悉操作界面，查资料。
由于之前对juniper的路由器有一段时间的接触，再来看这个juiper交换机，感觉还是比较熟悉的，操作基本相同，只是路由器与交换机上还是有些差别的。
EX2200交换机，是支持二层和三层的一款低端交换机，三层协议只支持静态路由与RIP。
二层配置比较简单只要配置主机名，用户名和密码，管理等。
三层配置要配置VLAN，及VLAN间路由，以及路由协议等。
首先交换机上有4个SFP接口，客户正好需要四个SFP模块，我们给客户提供的模块是EX-SFP-1GE-SX，为了检查模块是否正常工作。
先检查root@JUNIPER_SW> show chassis hardwareHardware inventory:Item V ersion Part number Serial number DescriptionChassis CW021******* EX2200-24T-4G Routing Engine 0 REV 12 750-026468 CW021******* EX2200 24-PortFPC 0 REV 12 750-026468 CW021******* EX2200 24-PortCPU BUILTIN BUILTIN FPC CPUPIC 0 BUILTIN BUILTIN 24x 10/100/1000 Base-T PIC 1 REV 12 750-026468 CW021******* 4x GE SFPXcvr 0 REV 02 740-011613 AM1033SH896 SFP-SXXcvr 1 REV 02 740-011613 AM1033SH895 SFP-SXXcvr 2 REV 02 740-011613 AM1032SGYF0 SFP-SXXcvr 3 REV 02 740-011613 AM1033SH8BT SFP-SXPower Supply 0 PS 100W ACFan Tray Fan Tray拨掉其中一个模块，显示如下：root@JUNIPER_SW> show chassis hardwareHardware inventory:Item V ersion Part number Serial number DescriptionChassis CW021******* EX2200-24T-4G Routing Engine 0 REV 12 750-026468 CW021******* EX2200 24-PortFPC 0 REV 12 750-026468 CW021******* EX2200 24-PortCPU BUILTIN BUILTIN FPC CPUPIC 0 BUILTIN BUILTIN 24x 10/100/1000 Base-T PIC 1 REV 12 750-026468 CW021******* 4x GE SFPXcvr 0 REV 02 740-011613 AM1033SH896 SFP-SXXcvr 1 REV 02 740-011613 AM1033SH895 SFP-SXXcvr 2 REV 02 740-011613 AM1032SGYF0 SFP-SXPower Supply 0 PS 100W ACFan Tray Fan Tray说明上面检查是正确的。
但开机后不久交换机前面的Alarm灯出现红色提示，打电话后juniper客服。
告之说是背后的MGMT口（即管理口）未接网线。
说要手动关闭管理口的ALARM，我在juniper中确实找到了这条命令如下：set chassis alarm management-ethernet link-down ignore使用完这条命令并commit后，灯慢慢的变成了橙黄色，并没有来掉。
于是我再加了一条命令set chassis alarm ethernet link-down ignore结果灯还是老样子，没办法不管它了。
下面开始配置交换机。
打开交换机使用console口登录后，提示，输入用户名和密码。
默认用户名为root 密码为空Amnesiac (ttyu0)login: rootPassword:登录后出现root@:RE:0% 提示符，输入cli 进入命令行配置模式。
（注：root用户在telnet 登录后是不能登录的），必须设置一个超级用户root@:RE:0%root@:RE:0% cliroot> configureEntering configuration mode[edit]root#现在进入了配置模式root# set system root-authentication plain-text-passwordNew password:Retype new password:先给root 用户设置一个密码set system login user xingno uid 1001 class super-userroot# set system login user xingno authentication plain-text-passwordNew password:Retype new password:设置一个名为xingno 的超级用户然后打开telnet 或ssh服务root# set system services ssh 或root# set system services telnet然后设置主机名：set system host-name Juniper-SW 设置一个主机名为Juniper-SW现在开始配置管理地址，交换机的管理地址一般是配置在VLAN接口上的，然后先配置VLAN必须进入接口配置模式edit interface 如果直接在全局模式下使用Set int vlan 会找不到这条命令set vlan unit 10 family inet address 192.168.1.100在VLAN接口上划一个单元union 10,设置它的IP为192.168.1.100后面我们要将vlan union 10与vlan 10 绑定接下来我们来创建一个vlan 名字为VLAN10 vlan-id 10现在可以退回来全局模式Top 命令回来全局模式set vlans VLAN10 vlan-id 10 l3-interface vlan.10创建VLAN10 vlan-id 10并将vlan union 10绑定到VLAN 10现在就要把接口绑定到VLAN 10 有两种方法，一种是在vlans 中，一种是在接口中。
set vlans VLAN10 interface ge-0/0/1.0或set interfaces ge0/0/1 unit 0 family ethernet-switching vlan members VLAN10这样就把ge0/0/1这个接口划分到VLAN10中，这样接入到VLAN10中PC，就可以通过192.168.1.100 管理交换机了。
如果需要将所有的端口都划分到同一个VLAN中，如果一条命令一条命令的操作会很麻烦。
这个时候可以用到interface-rangeset interfaces interface-range INTERFACE-RANGE member-range ge0/0/0 to ge0/0/23定义一个interface-range 名为INTERFACE-RANGE 并把接口ge0/0/0 到ge0/0/23划到这个个组里。
然后把这个INTERFACE-RANGE 当作接口来操作。
把它划到VLAN10中set interfaces interface-range ALL unit 0 family ethernet-switching vlan members VLAN10OK，这样就把ge0/0/0 to ge0/0/23的所有接口加入到VLAN10中。
二层配置基本就这些。
现在看看三层配置，第一种是三层接口，第二种三层SVI。
上例中的VLAN接口即，三层SVI，多个VLAN接口之间路由就可以实现VLAN间路由。
现在配置三层接口，三层接口的配置与路由器一样。
set interfaces ge-0/1/0 unit 0 family inet address 192.168.2.1/24接下来看TRUNK口配置set interfaces ge-0/1/2 unit 0 family ethernet-switching port-mode trunkset interfaces ge-0/1/2 unit 0 family ethernet-switching port-mode trunk vlan member all允许所有的VLAN通过ge0/1/2这个TRUNK口EX2200当三层使用的时候可以配置静态路由和RIP动态路由。
set routing-options static route 0/0 next-hop 192.168.10.254 设置默认路由，并将默认路由的下一跳指向192.168.10.254在juniper OS中，如果修改配置需要配置生效，必须使用commit命令。
恢复出厂配置：load factory-default如果要将Juniper交换机的配置从一台导到另一台上必须把juniper 的配置转换成SET 形式，可以使用下面命令。
show | display setroot# show | display setset version 10.2R1.8set system root-authentication encrypted-password "$1$aK4nIAeS$gRaFPhBfoWl2CJhHou4Ox0" set system login user xingno uid 1001set system login user xingno class super-userset system login user xingno authentication encrypted-password "$1$WCI4fZiD$xoc.BMkF4UeiKq4jM8B1N/"set system services sshset system services telnetset system syslog user * any emergencyset system syslog file messages any noticeset system syslog file messages authorization infoset system syslog file interactive-commands interactive-commands anyset chassis alarm management-ethernet link-down ignoreset chassis alarm ethernet link-down ignoreset interfaces interface-range ALL member-range ge-0/0/0 to ge-0/0/23set interfaces interface-range ALL unit 0 family ethernet-switching port-mode accessset interfaces interface-range ALL unit 0 family ethernet-switching vlan members VLAN10set interfaces ge-0/0/0 unit 0 family ethernet-switchingset interfaces ge-0/0/1 unit 0 family ethernet-switchingset interfaces ge-0/0/2 unit 0 family ethernet-switchingset interfaces ge-0/0/3 unit 0 family ethernet-switchingset interfaces ge-0/0/4 unit 0 family ethernet-switchingset interfaces ge-0/0/5 unit 0 family ethernet-switchingset interfaces ge-0/0/6 unit 0 family ethernet-switchingset interfaces ge-0/0/7 unit 0 family ethernet-switchingset interfaces ge-0/0/8 unit 0 family ethernet-switchingset interfaces ge-0/0/9 unit 0 family ethernet-switchingset interfaces ge-0/0/10 unit 0 family ethernet-switchingset interfaces ge-0/0/11 unit 0 family ethernet-switchingset interfaces ge-0/0/12 unit 0 family ethernet-switchingset interfaces ge-0/0/13 unit 0 family ethernet-switchingset interfaces ge-0/0/14 unit 0 family ethernet-switchingset interfaces ge-0/0/15 unit 0 family ethernet-switchingset interfaces ge-0/0/16 unit 0 family ethernet-switchingset interfaces ge-0/0/17 unit 0 family ethernet-switchingset interfaces ge-0/0/18 unit 0 family ethernet-switchingset interfaces ge-0/0/19 unit 0 family ethernet-switchingset interfaces ge-0/0/20 unit 0 family ethernet-switchingset interfaces ge-0/0/21 unit 0 family ethernet-switchingset interfaces ge-0/0/22 unit 0 family ethernet-switchingset interfaces ge-0/0/23 unit 0 family ethernet-switchingset interfaces ge-0/1/0 unit 0 family ethernet-switchingset interfaces ge-0/1/1 unit 0 family ethernet-switchingset interfaces ge-0/1/2 unit 0 family ethernet-switchingset interfaces ge-0/1/3 unit 0 family ethernet-switchingset interfaces vlan unit 10 family inet address 192.168.1.1/24set interfaces vlan unit 20 family inet address 192.168.10.1/24set protocols igmp-snooping vlan allset protocols rstpset protocols lldp interface allset protocols lldp-med interface allset ethernet-switching-options storm-control interface all level 50set vlans VLAN10 vlan-id 10set vlans VLAN10 l3-interface vlan.10set vlans VLAN20 l3-interface vlan.20交换机的一些维护命令：root> request system reboot 重启交换机1.1 日常维护命令1.1.1 查看序列号show chassis hardware1.1.2 查看硬件show chassis hardware1.1.3 查看软件版本show version1.1.4 查看CPU show chassis routing-engine1.1.5 ping命令ping 192.168.1.254 rapid //快速ping地址1.1.6 查看设备告警信息show chassis alarms1.1.7 查看详细的硬件温度及状态信息show chassis environment。
Juniper EX2200交换机配置实战
昨天拿到一台juniper 的交换机EX2200，今天需要调试。
CISCO的路由器与交换机用的还是很多的，Juniper 的交换机还是第一次用。
所以还是先熟悉操作界面，查资料。
由于之前对juniper的路由器有一段时间的接触，再来看这个juiper交换机，感觉还是比较熟悉的，操作基本相同，只是路由器与交换机上还是有些差别的。
EX2200交换机，是支持二层和三层的一款低端交换机，三层协议只支持静态路由与RIP。
二层配置比较简单只要配置主机名，用户名和密码，管理等。
三层配置要配置VLAN，及VLAN间路由，以及路由协议等。
首先交换机上有4个SFP接口，客户正好需要四个SFP模块，我们给客户提供的模块是EX-SFP-1GE-SX，为了检查模块是否正常工作。
先检查root@JUNIPER_SW> show chassis hardwareHardware inventory:Item V ersion Part number Serial number DescriptionChassis CW EX2200-24T-4GRouting Engine 0 REV 12 750- CW EX2200 24-PortFPC 0 REV 12 750- CW EX2200 24-PortCPU BUILTIN BUILTIN FPC CPUPIC 0 BUILTIN BUILTIN 24x 10/100/1000 Base-T PIC 1 REV 12 750- CW 4x GE SFPXcvr 0 REV 02 740- AM1033SH896 SFP-SXXcvr 1 REV 02 740- AM1033SH895 SFP-SXXcvr 2 REV 02 740- AM1032SGYF0 SFP-SXXcvr 3 REV 02 740- AM1033SH8BT SFP-SXPower Supply 0 PS 100W ACFan Tray Fan Tray拨掉其中一个模块，显示如下：root@JUNIPER_SW> show chassis hardwareHardware inventory:Item V ersion Part number Serial number DescriptionChassis CW EX2200-24T-4GRouting Engine 0 REV 12 750- CW EX2200 24-PortFPC 0 REV 12 750- CW EX2200 24-PortCPU BUILTIN BUILTIN FPC CPUPIC 0 BUILTIN BUILTIN 24x 10/100/1000 Base-T PIC 1 REV 12 750- CW 4x GE SFPXcvr 0 REV 02 740- AM1033SH896 SFP-SXXcvr 1 REV 02 740- AM1033SH895 SFP-SXXcvr 2 REV 02 740- AM1032SGYF0 SFP-SXPower Supply 0 PS 100W ACFan Tray Fan Tray说明上面检查是正确的。

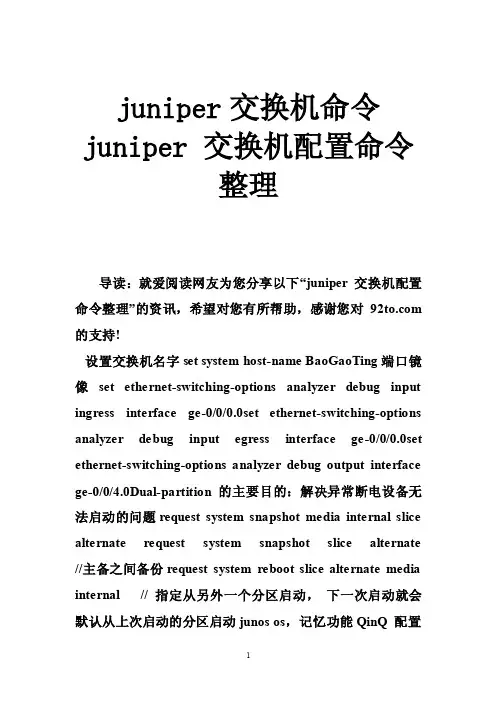

juniper交换机命令juniper交换机配置命令整理
