铝及铝合金薄板的焊接工艺设计
铝合金焊接工艺
1）焊后将焊件放入40～50℃的热水槽中浸渍，最好用流动的热水，用硬毛刷刷焊缝及焊缝附近 残留熔剂、熔渣的地方，直至清除干净。
2）将焊件浸入硝酸溶液中。当室温为25°以上时，溶液浓度15%～25%，浸渍时间为10～15min。 室温为10～15℃时，溶液浓度20%～25%，浸渍时间为15min。
3）将焊件置于流动热水（温度为40～50℃）的槽中浸渍5～10min。 4）用冷水将焊件冲洗5min。 5）将焊件自然晾干，也可放在干燥箱中烘干或用热空气吹干。
氩气流对焊接区的冲刷使接头冷却加快，改善了接头的组织和性能，适于全位置焊接。由于不用 熔剂，焊前清理的要求比其他焊接方法严格。
焊接铝合金较适宜的工艺方法是交流TIG焊和交流脉冲TIG焊，其次是直流反接TIG焊。通常，用交 流焊接铝合金时可在载流能力、电弧可控性以及电弧清理作用等方面实现最佳配合，故大多数铝合金 的TIG焊都采用交流电源。
1）气孔产生原因。氩气纯度低或氩气管路内有水分、漏气等；焊丝或母材坡口附近焊前未清理 干净或清理后又被污物、水分等沾污；焊接电流和焊速过大或过小；熔池保护欠佳，电弧不稳，电弧 过长，钨极伸出过长等。
防止措施： 保证氩气的管路，选择认真清理焊丝、焊件，清理后及时焊接，并防止再次污染。更 新送气管路，选择合适的气体流量，调整好钨极伸出长度；正确选择焊接工艺参数。必要时，可以采 取预热工艺，焊接现场装挡风装置，防止现场有风流动。
铝与铝合金的焊接方法
铝合金焊接的几种先进工艺:搅拌摩擦焊、激光焊、激光- 电弧复合焊、电子束焊。
针对于焊接性不好和曾认为不可焊接的合金提出了有效的解决方法,几种工艺均具有优越性,并可对厚板铝合金进行焊接。
关键词:铝合金搅拌摩擦焊激光焊激光- 电弧复合焊电子束焊1 铝合金焊接的特点铝合金由于重量轻、比强度高、耐腐蚀性能好、无磁性、成形性好及低温性能好等特点而被广泛地应用于各种焊接结构产品中,采用铝合金代替钢板材料焊接,结构重量可减轻50 %以上。
铝合金焊接有几大难点:①铝合金焊接接头软化严重,强度系数低,这也是阻碍铝合金应用的最大障碍;②铝合金表面易产生难熔的氧化膜(Al2O3 其熔点为2060 ℃) ,这就需要采用大功率密度的焊接工艺;③铝合金焊接容易产生气孔;④铝合金焊接易产生热裂纹;⑤线膨胀系数大,易产生焊接变形;⑥铝合金热导率大(约为钢的4 倍) ,相同焊接速度下,热输入要比焊接钢材大2～4 倍。
因此,铝合金的焊接要求采用能量密度大、焊接热输入小、焊接速度高的高效焊接方法。
2 铝合金的先进焊接工艺针对铝合金焊接的难点,近些年来提出了几种新工艺,在交通、航天、航空等行业得到了一定应用,几种新工艺可以很好地解决铝合金焊接的难点,焊后接头性能良好,并可以对以前焊接性不好或不可焊的铝合金进行焊接。
2. 1 铝合金的搅拌摩擦焊接搅拌摩擦焊FSW( Friction Stir Welding) 是由英国焊接研究所TWI ( The Welding Institute) 1991 年提出的新的固态塑性连接工艺[1～2 ] 。
图1为搅拌摩擦焊接示意图[3 ] 。
其工作原理是用一种特殊形式的搅拌头插入工件待焊部位,通过搅拌头高速旋转与工件间的搅拌摩擦,摩擦产生热使该部位金属处于热塑性状态,并在搅拌头的压力作用下从其前端向后部塑性流动,从而使焊件压焊在一起。
图2 为搅拌摩擦焊接过程[4 ] 。
由于搅拌摩擦焊过程中不存在金属的熔化,是一种固态连接过程,故焊接时不存在熔焊的各种缺陷,可以焊接用熔焊方法难以焊接的有色金属材料,如铝及高强铝合金、铜合金、钛合金以及异种材料、复合材料焊接等。
铝及铝的焊接工艺
鋁及鋁的焊接工藝鋁及鋁合金的焊接特點(1)鋁在空氣中及焊接時極易氧化，生成的氧化鋁（Al2O3）熔點高、非常穩定，不易去除。
阻礙母材的熔化和熔合，氧化膜的比重大，不易浮出表面，易生成夾渣、未熔合、未焊透等缺欠。
鋁材的表面氧化膜和吸附大量的水分，易使焊縫產生氣孔。
焊接前應采用化學或機械方法進行嚴格表面清理，清除其表面氧化膜。
在焊接過程加強保護，防止其氧化。
鎢極氬弧焊時，選用交流電源，通過“陰極清理”作用，去除氧化膜。
氣焊時，采用去除氧化膜的焊劑。
在厚板焊接時，可加大焊接熱量，例如，氦弧熱量大，利用氦氣或氬氦混合氣體保護，或者采用大規範的熔化極氣體保護焊，在直流正接情況下，可不需要“陰極清理”。
（2）鋁及鋁合金的熱導率和比熱容均約為碳素鋼和低合金鋼的兩倍多。
鋁的熱導率則是奧氏體不銹鋼的十幾倍。
在焊接過程中，大量的熱量能被迅速傳導到基體金屬內部，因而焊接鋁及鋁合金時，能量除消耗於熔化金屬熔池外，還要有更多的熱量無謂消耗於金屬其他部位，這種無用能量的消耗要比鋼的焊接更為顯著，為了獲得高質量的焊接接頭，應當盡量采用能量集中、功率大的能源，有時也可采用預熱等工藝措施。
（3）鋁及鋁合金的線膨脹系數約為碳素鋼和低合金鋼的兩倍。
鋁凝固時的體積收縮率較大，焊件的變形和應力較大，因此，需采取預防焊接變形的措施。
鋁焊接熔池凝固時容易產生縮孔、縮松、熱裂紋及較高的內應力。
生產中可采用調整焊絲成分與焊接工藝的措施防止熱裂紋的產生。
在耐蝕性允許的情況下，可采用鋁矽合金焊絲焊接除鋁鎂合金之外的鋁合金。
在鋁矽合金中含矽0.5％時熱裂傾向較大，隨著矽含量增加，合金結晶溫度範圍變小，流動性顯著提高，收縮率下降，熱裂傾向也相應減小。
根據生產經驗，當含矽5％～6％時可不產生熱裂，因而采用SAlSi (矽含量4．5％～6％)焊絲會有更好的抗裂性。
（4）鋁對光、熱的反射能力較強，固、液轉態時，沒有明顯的色澤變化，焊接操作時判斷難。
高溫鋁強度很低，支撐熔池困難，容易焊穿。
铝及铝合金焊接工艺参数介绍步骤及注意事项

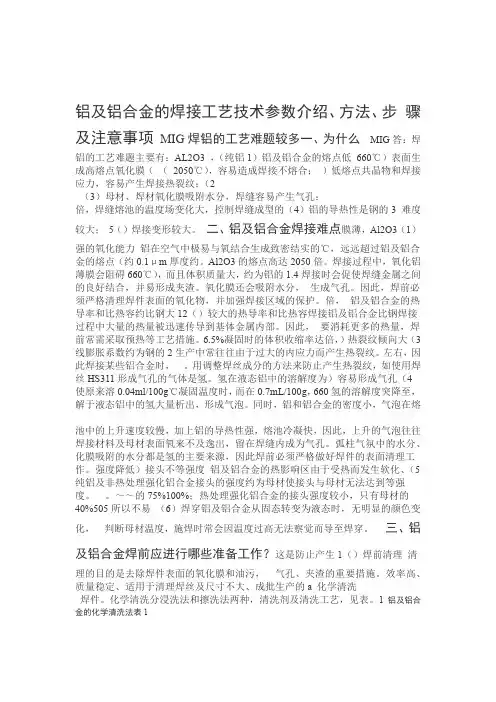

铝及铝合金的焊接工艺技术参数介绍、方法、步骤及注意事项MIG焊铝的工艺难题较多一、为什么MIG答：焊铝的工艺难题主要有：AL2O3 ，（纯铝1）铝及铝合金的熔点低660℃）表面生成高熔点氧化膜（（2050℃），容易造成焊接不熔合；）低熔点共晶物和焊接应力，容易产生焊接热裂纹；（2（3）母材、焊材氧化膜吸附水分，焊缝容易产生气孔；倍，焊缝熔池的温度场变化大，控制焊缝成型的（4）铝的导热性是钢的3 难度较大；5（）焊接变形较大。
二、铝及铝合金焊接难点膜薄，Al2O3（1）强的氧化能力铝在空气中极易与氧结合生成致密结实的℃，远远超过铝及铝合金的熔点（约0.1μm厚度约。
Al2O3的熔点高达2050倍。
焊接过程中，氧化铝薄膜会阻碍660℃），而且体积质量大，约为铝的1.4焊接时会促使焊缝金属之间的良好结合，并易形成夹渣。
氧化膜还会吸附水分，生成气孔。
因此，焊前必须严格清理焊件表面的氧化物，并加强焊接区域的保护。
倍，铝及铝合金的热导率和比热容约比钢大12（）较大的热导率和比热容焊接铝及铝合金比钢焊接过程中大量的热量被迅速传导到基体金属内部。
因此，要消耗更多的热量，焊前常需采取预热等工艺措施。
6.5%凝固时的体积收缩率达倍，）热裂纹倾向大（3 线膨胀系数约为钢的2生产中常往往由于过大的内应力而产生热裂纹。
左右，因此焊接某些铝合金时，。
用调整焊丝成分的方法来防止产生热裂纹，如使用焊丝HS311形成气孔的气体是氢。
氢在液态铝中的溶解度为）容易形成气孔（4 使原来溶0.04ml/100g℃凝固温度时，而在0.7mL/100g，660氢的溶解度突降至，解于液态铝中的氢大量析出，形成气泡。
同时，铝和铝合金的密度小，气泡在熔池中的上升速度较慢，加上铝的导热性强，熔池冷凝快，因此，上升的气泡往往焊接材料及母材表面氧来不及逸出，留在焊缝内成为气孔。
弧柱气氛中的水分、化膜吸附的水分都是氢的主要来源，因此焊前必须严格做好焊件的表面清理工作。
铝合金薄板脉冲MIG焊技术

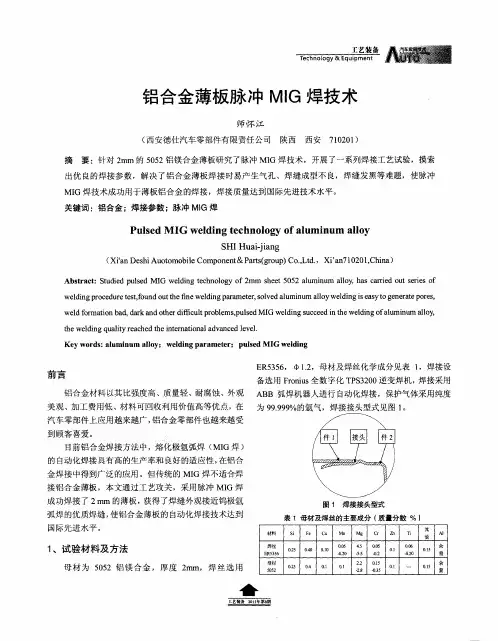

Ｋ ｅ ｒ ｓ ｌ ｍ ｉ ｍ ｌｏ ｙ ｗｏ ｄ ：ａ ｕ ｎｕ ａ ｌ ｙ； ｗｅ ｄ ｎｇｐａ ａｍ ｅｅ ； ｐｕ ｓ ｄ Ｍ Ｉ ｌ ｉ ｇ ｌｉ ｒ ｔｒ ｌｅ Ｇ ｗｅ ｄ ｎ
ｗｅ ｄｎｇｐ ｏ ｅ ｕ ｅｔｓ， ｕ ｄ ｏ ｎ ｌ ｉ ａ ａ ｔｒ ｓ ｌ ｄａｕｍｉ ｕ ａｌ ｙｗｅｄ ｎ ａ ｙｔ ｅ ｅ ａｅｐ ｒ ｓ ｌ ｉ ｒ ｃ ｄ ｒ ｅ ｔ ｏ ｎ ｕｔｈｅｆ ｅｗｅ ｄｎｇｐ ｒ ｍｅｅ ， ｏｖｅ ｌ ｎ ｍ ｌｏ ｌ ｉ ｇｉ ｅ ｓ ｇ ｎ ｒ ｔ ｏ ｅ ， ｆ ｔ ｉ ｓ ｏ
国 际先进 水 平 。
材料 焊丝 Ｅ ５ ５ Ｒ ３６ 母材 ５ ５ ０２ ０５ ２ ０ ４ ｎ１
图 １ 焊接接头型式 表 １母材及焊丝的主要成分 （ 质量分数 ％ ）
Ｓ ｉ Ｆ ｅ Ｃ Ｍｎ ｎ５ ０ Ｍｇ ４５ Ｃ ｒ ｎ５ ０ －２ ０ ｎ】 ５ ３ ５ ０ｌ Ｚ ｎ 啊 ０６ ０ ．． ０Ｏ ２ 其 他 Ａ Ｉ 余 量 ０１ ５ 余 量
的 自动 化焊 接具 有高 的 生产率 和 良好 的适应 性 ， 铝合 在
金焊接中得到广泛的应用 。但传统 的 ＭＩ Ｇ焊不适合焊 接铝合金薄板 ，本文通过工艺攻关 ，采用脉冲 ＭＩ Ｇ焊 成功焊接 了 ２ ｍ的薄板， ｍ 获得了焊缝外观接近钨极氩
弧焊 的优 质焊 缝 ， 铝合 金 薄板 的 自动化 焊接 技术 达到 使
都 非常 有益 。
图 ２ （ 发 黑的焊缝 ａ ）
（ 光亮的焊缝 ｂ ）
２３焊接 参数 试验 ．
第二节铝及铝合金手工TIG焊工艺
第二节钨极惰性气体保护电弧焊钨极惰性气体保护电孤焊是一种以钨棒为一个电极，以焊件为另一个电极，用惰性气体（氩、氦或氩与氦的混合）保护两电极之间的电弧、熔池及母材热影响区而实施电弧焊接作业的焊接方法。
因常采用氩气保护，通常简称其为钨极氩弧焊或TIG焊。
钨极氩弧焊具有下列特点：1)焊接时无需使用焊条或熔剂和焊剂，焊接后无需清除残余熔剂或焊渣。
因为氩气可良好地保护电弧、熔池及母材热影响区而不受氧化，氩气本身也不与铝发生物理化学反应。
2)钨极电弧稳定，即使在焊接电流小于10A的情况下，电弧仍可保持稳定，特别适合于焊接铝合金薄板。
3)热源和填充焊丝可分别控制，热输入易于调整。
4)由于填充丝不通过电流，无熔滴过渡，故电弧安静，噪声小，无金属飞溅。
5)交流氩弧焊时具有对母材表面氧化膜的阴极清理作用，特别有利于焊接表面易氧化的铝、镁及其合金。
6)钨极载流（电流）能力较低，生产效率不高。
7)氩气及氦气价格较高，不利于降低生产成本。
8)钨极氩弧焊受作业现场气流影响较大，不适于室外作业。
钨极氩弧焊示意如图2-2-1所示。
图2-2-1钨极氩弧焊示意图1-喷嘴2-钨极3-电弧4-焊缝5-焊件6-熔池7-填充焊丝8-惰性气体一、焊接过程原理1．采用直流电源(1)直流正接(DCSP) 当采用直流正接(DCSP)法焊接铝及铝合金时，工件与电源的正极相连而成为阳极，钨极与电源的负极相连而成为阴极。
此时，钨极的电子发射能力强，可发出大量的电子流，并赋予电子流以能量IU，其中，，为发出来的电子流，U为钨极电子逸出功，由于付出这部分能量，钨极也得以自身冷却。
在电场的驱使下，钨极发射出来的高能电子流高速冲击阳极即焊件，将全部能量交付焊件，使其深熔，形成窄而深的焊缝。
但因电子质量很小，电子流对工件的冲击尚不足以破除工件表面的氧化膜。
与此同时，正离子流奔向阴极即钨极，虽使其发热，但因此时的钨极具有自身冷却功能，钨极不致过热烧损。
(2)直流反接(DCRP) 当采用直流反接(DCRP)法焊接铝及铝合金时，钨极与电源的正极相连而成为阳极，焊件与电源的负极相连而成为阴极，此时，由于焊件表面上存在氧化膜，其电子逸出功较小，易发射电子，因此阴极斑点始终是优先在氧化膜处形成。
铝合金焊接工艺标准
铝合金焊接工艺标准一、焊接材料选择1. 根据铝合金材料的规格和焊接要求，选择合适的焊丝和保护气体。
2. 焊丝应符合相关国家标准，表面光滑，无锈蚀和其他杂质。
3. 保护气体应具有高纯度和高流量，以防止焊接过程中出现气孔和裂纹。
二、焊接方法确定1. 根据铝合金材料厚度和焊接接头要求，选择合适的焊接方法，如MIG 焊、TIG焊等。
2. 对于厚板铝合金，可采用多道焊接方法，以保证焊接质量和接头性能。
3. 对于薄板铝合金，可采用单道焊接方法，以提高焊接速度和美观度。
三、焊前准备1. 清理焊接区域，去除表面油污、氧化膜等杂质。
2. 对铝合金材料进行装配定位，确保焊接接头的准确性和稳定性。
3. 检查焊接设备和保护气体，确保其正常运行和纯度符合要求。
四、焊接参数设定1. 根据铝合金材料和焊接方法，设置合适的焊接电流、电弧电压和焊接速度等参数。
2. 根据实际情况，调整保护气体的流量和成分，以保证焊接质量和接头性能。
3. 在焊接过程中，密切关注焊接参数的变化，及时调整以保证焊接质量的稳定。
五、焊接操作要求1. 采用适当的焊接角度和手法，确保焊缝成型美观。
2. 避免在焊接过程中对母材进行过度加热，防止变形和裂纹的产生。
3. 注意观察焊接过程中出现的缺陷，如气孔、裂纹等，及时采取措施防止缺陷扩大。
4. 在焊接完成后，对焊缝进行冷却并检查其外观质量，确保无缺陷产生。
六、焊后处理1. 对焊缝进行修整，去除多余的焊渣和飞溅物，使焊缝光滑美观。
2. 对焊缝进行防腐蚀处理，如涂覆防锈漆或钝化处理等，以提高其耐腐蚀性能。
3. 对焊接区域进行敲击或振动处理，以消除内应力并提高其疲劳性能。
4. 对于重要的焊接结构，进行无损检测，如射线探伤、超声波探伤等，以确保其焊接质量和安全性。
七、质量检验1. 对焊缝进行外观质量检查，包括焊缝成型、表面光滑度、焊渣清理等情况进行检查。
2. 对焊缝进行尺寸检测，包括焊缝宽度、高度、余高等尺寸进行检查。
薄板焊接的焊接方法
薄板焊接的焊接方法薄板焊接是一种常见的焊接工艺，适用于各种金属材料的连接和修复。
在实际应用中，薄板焊接的焊接方法有很多种，每种方法都有其特点和适用范围。
下面将介绍几种常见的薄板焊接方法。
首先，电弧焊是一种常用的薄板焊接方法。
电弧焊是利用电弧的热量将焊接材料熔化，然后形成坚固的连接。
在薄板焊接中，电弧焊可以采用手工焊接或者自动焊接。
手工焊接需要焊工手持焊枪进行焊接，适用于小批量生产和修复作业；而自动焊接则是利用焊接机器人或自动焊接设备进行焊接，适用于大批量生产和高精度焊接。
其次，激光焊接是一种高效的薄板焊接方法。
激光焊接利用激光束的热能将焊接材料熔化，然后形成坚固的连接。
激光焊接具有热输入小、变形小、焊缝窄等优点，适用于对焊接质量和外观要求较高的薄板焊接场合。
激光焊接设备通常配备有自动跟踪系统，可以实现对焊接位置的精准控制，提高了焊接的精度和稳定性。
另外，摩擦搅拌焊是一种新型的薄板焊接方法。
摩擦搅拌焊是利用摩擦热和机械作用将焊接材料搅拌熔化，然后形成坚固的连接。
摩擦搅拌焊不需要额外的焊接材料和焊接辅助，可以实现对薄板材料的高效焊接，适用于铝合金、镁合金等难焊材料的连接。
最后，超声波焊接是一种特殊的薄板焊接方法。
超声波焊接利用超声波的振动将焊接材料熔化，然后形成坚固的连接。
超声波焊接具有焊接速度快、热输入小、变形小等优点，适用于对焊接速度和外观要求较高的薄板焊接场合。
综上所述，薄板焊接的焊接方法有很多种，每种方法都有其特点和适用范围。
在实际应用中，需要根据具体的焊接要求和工艺条件选择合适的焊接方法，以确保焊接质量和效率。
希望本文介绍的内容能对您有所帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
综合实验论文————铝及铝合金薄板的焊接工艺设计指导教师：郑曙阳姓名：马延帅学号：080301111学院：材料与化工学院二零一一年十一月五日摘要铝及铝合金具有优异的物理特性和力学性能，其密度小，比强度高，热，电导率高，耐腐蚀能力强，被广泛应用于汽车水箱的焊接结构上。
长期以来，由于焊接方法及焊接工艺参数的选取不当，严重影响了汽车水箱的焊接质量。
本文通过对焊接位置、焊缝坡口、工装、机械加工工艺措施的分析比较，提出了一套符合汽车水箱焊接的工艺方案，较好地解决了存在的问题。
‘关键词：钨极氩弧焊；焊缝质量；目录1.实验材料及试验方法-----------------------------------------------------1 1.1实验材料及焊接参数的选择---------------------------------------11.2金相试样的制备------------------------------------------------------22.试验数据及试验结果-----------------------------------------------------3 2.1金相图及其组织------------------------------------------------------32.2拉伸试验---------------------------------------------------------------53.试验数据分析--------------------------------------------------------------6 3.1力学性能的分析------------------------------------------------------7 3.2金相组织的分析------------------------------------------------------83.3焊接缺陷的分析------------------------------------------------------84.试验结论及建议-----------------------------------------------------------9 4.1实验结论---------------------------------------------------------------94.2建议---------------------------------------------------------------------95.致谢-------------------------------------------------------------------------106.参考文献-----------------------------------------------------------------11引言铝及铝合金具有优异的物理特性和力学性能，其密度小，比强度高，热，电导率高，耐腐蚀能力强，被广泛应用于汽车水箱的焊接结构上。
铝铜合金也称硬铝合金，可热处理时效强化，具有很高的室温强度及良好的高温和超低温性能，因此铝铜合金是工业中应用广泛的金属结构材料之一。
在铝铜系列合金中，多数合金的焊接性能不良，焊接接头强度系数仅为母材的60%，严重制约了铝铜合金在工业中的进一步应用。
LY12铝合金是一种高强、耐热、焊接性相对较好的铝合金，由于国内对其焊接性能研究较少，其主要作为优良的贮箱结构材料，因此，研究LY12铝合金焊接接头组织与性能，有利于进一步扩展LY12铝合金的应用范围。
1.实验材料及试验方法1.1试验材料及参数选择实验材料为板厚6mm 的硬铝L Y12合金，选用铝镁5钛焊丝，焊接设备选择手工钨极氩弧焊，焊接电流选择150A,焊前将材料进行机械打磨取出氧化膜，采用对焊焊缝，V 型坡口，焊后将试样打磨成拉伸试验试样，做拉伸试验。
再将试样焊缝处取一块下来进行处理，做金相图。
（1） 焊接设备：本实验采用的焊接设备是手工钨极氩弧焊，其优点在于设备简单，操作起来方便灵活，适用于焊接薄板，变形小，气孔率低，质量好，要求严格的产品。
（2） 焊丝：本实验选用铝镁5钛焊丝，其优点在于，因为汽车水箱的工作环境恶劣，容易被腐蚀，所以要求水箱具有一定的抗腐蚀能力，而铝镁5钛焊丝中含有Mn 元素的Cr 元素均可以提高焊缝的抗腐蚀能力，再加上其成分和母材相近，符合焊丝的选取原则。
（3） 焊接电流：焊接电流选用交流，优点：在负半波时相当于直流反接，焊接母材处发射电子，而金属氧化物有比母材容易失去电子，所以可以起到去除氧化物的作用；而在正半波时相当于直流正接，可以避免钨极过热引起的焊缝夹钨。
1.2金相试样的制备金相试样的制备包括取样，磨光，抛光，清洗及侵蚀等。
取样：在做完拉伸试验后将焊缝及离焊缝5cm内的部分用锯弓据下来，作为金相试样。
磨光：将金相试样用240号,800号,1000号的砂纸进行粗磨，细磨，精磨。
砂纸的号数越大砂纸越细，号又称为目。
号是指磨料的粗细及每平方英寸的磨料数量,号越高,磨料越细,数量越多。
目数的含义是在1平方英寸的面积上筛网的孔数，也就是目数越高，筛孔越多，磨料就越细，目是一个单位，定义为：每平方英寸面积上有256个眼，每一个眼就叫一目。
所以目数越大，眼就越小。
抛光：将磨光过的金相试样在抛光机上进行抛光，直到试样上看不到划痕为止。
侵蚀：用无水酒精清洗后吹干，再用4％的硝酸溶液进行腐蚀3秒后拿出吹干。
2.实验数据及结果2.1金相图及组织图2-1 焊缝区图2-2 热影响区图2-3 热影响区图2-4 母材（过时效）表2.1 试样上各部分的组织做完拉伸试验对焊缝的断口进行分析，下图为焊缝断口的微观和宏观照片，从断口上看，断裂处没有明显的伸长区，所以应该属于脆性断裂。
图5 断口微观照片图6 断口宏观照片2.2拉伸数据拉伸试验材料名称：L Y12铝合金试验温度：20°C实验湿度：20﹪标距：50mm试验速度：15mm／Min表2.2焊缝力学性能试样号面积最大载荷抗拉强度断裂强度断裂伸长屈服强度弹性模量1 90 9539.95 83.77 83.77 8.96 143 平均值90 9539.95 83.77 83.77 8.96 143图2.2 拉伸试验加载过程图3.试验分析3.1力学性能分析从力学性能分析，L Y12铝合金母材的抗拉强度为415-435Mpa，屈服强度为275-280Mpa，和表2.2比较可知焊缝的抗拉强度和屈服强度均低于母材，从图6焊缝断口宏观照片上可以明显的看到，断口分为两个区域，一部分为亮白的金属光泽区，令一部分是暗色的未熔合区域，而未熔合区的存在减小了拉伸试样的有效承载面积，从而导致焊缝的综合力学性能均低于母材。
未熔合区是指焊缝金属与集体母材或相邻焊道间及焊缝层间的局部残留间隙。
未熔合区的产生一般是由于焊前对接头的清理不够彻底，本次试验出现未熔合区主要是因为采用了双面焊，而在焊完一面焊另一面时对焊缝未进行清理。
3.2金相组织分析从金相组织图上分析，对于L Y12铝合金而言，其强化相主要是沉淀强化相Ɵ（CuAl2）相及S（CuMgAl2）相。
在图1，图2，图3，图4可以看出从焊缝区到母材其组织中得S（CuMgAl2）相逐渐减少，意味着越靠近焊缝区S相及Ɵ相的沉淀强化效果越强，其强度就越高。
3.3焊接缺陷分析（1）氧化铝与氧具有很强的亲合力, 在空气中极易氧化, 生成一层很薄的氧化铝膜。
由于氧化铝的熔点高、比重大、导电性差, 焊接时电弧燃烧不稳定, 不利于填充金属与熔池的熔合, 易产生夹杂等缺陷, 影响焊缝质量。
另外, 氧化膜具有很强的吸附水分的能力, 在高温下水分分解出的氢气是造成焊缝气孔的气体主要来源。
为此, 工件与焊丝表面的氧化膜在焊前必须彻底清除, 并要保证在焊接过程中不再或尽量少生成. 也可在焊接过程中, 借助焊剂清除。
（2）气孔气孔是铝及铝合金焊接时常见的缺陷之一, 通常分为集中气孔和分散气孔两种。
不论哪种气孔, 都不同程度地降低焊缝的强度、塑性和抗蚀性等。
氢是产生焊缝气孔的主要原因。
在焊接过程中, 氢溶解于熔池金属中, 随着温度的升高, 溶解度随之增加. 当熔池冷却时, 溶解度随之降低. 在熔池结晶时, 溶解度发生突变, 几乎降低了20倍。
这时溶池中的氢处于过饱和状态,随着结晶过程的进行, 过饱和的氢由熔池中析出, 并在一些结屏缺陷处聚集形成气泡。
当熔池结品速度较慢时, 所生成的气泡可以浮出, 则不会形成气孔，当熔池结晶足够快速, 气泡来不及形成时, 同样也不会生气孔，只有当气泡形成后, 又来不及浮出, 被留在焊缝中,从而形成气孔。
本次试验中焊缝区金相组织图片上有一些小坑，这些小坑是氢气孔，氢气孔的存在降低了焊缝的强度。
氢气孔的产生是焊接时空气中的氢气在高温时溶于液态熔池，而在焊缝金属冷却过程中由于溶解度降低来不及析出形成。
为了防止气孔可以采取以下措施：①消除氢气来源：严格清除工件与焊丝表面的油污、氧化膜、焊剂要烘干;氩弧焊时要限制氩气的含水量;清洗好的待焊件和焊丝不能放置超过1昼夜。
②选择合理的焊接参数：应该选用较大的焊接电流的较快的焊接速度，以减少熔池的高温停留时间，这样既可以减少氢气的溶入，又可使溶入的氢气来不及形成气泡，从而减少了气孔，此外，大电流可加强电弧吹力，增加熔深，这对防止未焊透和消除坡口表面的气孔是有利的。
（3）裂纹LY12铝合金属于可热处理强化铝合金，而这种铝合金在焊接时容易产生裂纹。
大多数铝合金属于共晶型，决定裂纹产生的主要因素有两个：其一是焊缝金属结晶时脆性温度区间的大小及塑性大小，其二是焊缝金属在脆性温度区间内所承受的焊接应力（主要取决于焊接工艺参数，工件结构和材料性质等），若是焊缝金属在脆性温度区间所承受的焊接应力较大，造成了晶界裂纹而保持下来，就是热裂纹。
（4）其它缺陷铝合金具有高导热性，故要求使用能量集中色的热源，否则易造成未焊透；铝与氧具有很大的亲合力，焊接时极易氧化，生成的氧化膜比重大，熔点高，易造成焊缝夹杂；铝合金在高温时强度很低，很难承受熔池自身的重量，这样就容易造成焊缝的凹陷或穿孔，破坏了焊缝的成型，所以焊接时应该使用垫板衬托。
4.试验结论及建议4.1结论综合上述分析，在保证焊缝处没有缺陷的情况下，LY12的焊接接头的焊缝区强度高于母材，其断裂部位应该在母材部分。
4.2建议如果采用多层焊或者双面焊时，在两次焊接中间应该将焊缝清理干净，避免未熔合区的产生；由于铝合金的热导率高，焊接时为了保证热量集中，应将焊接电流尽量大些，弧长尽量缩短。
