两位三通电磁阀
asco2位3通电磁阀气路
asco2位3通电磁阀气路
ASCO是一家全球领先的液压和气动控制系统供应商，该公司专门生产和销售各种电磁阀产品。
以下是ASCO 2位3通电磁阀的气路示意图：
基本的2位3通电磁阀气路示意图如下：
____ _______
----|____0|----|____2----- 控制空气
No +++ COM 口
示意图中的数字表示端口编号，N表示气阀的通道，C表示普通气缸的接口，0表示关闭状态，2表示开启状态。
控制空气通过空气管道进入阀门，当控制空气施加到阀门的传动机构上时，阀门的位置发生改变，从而改变了气阀的通道。
当电磁线圈通电时，磁力使得阀门打开，控制空气可以流经阀门的通道，进入位于端口2的普通气缸，使其伸出或缩回。
反之，当电磁线圈通电断开时，阀门关闭，控制空气无法进入通道，普通气缸停止运动。
这是一个简单的2位3通电磁阀的气路示意图。
实际应用中，可以根据需要设计更复杂的气路，以适应不同的气动设备和工艺要求。
二位三通电磁阀符号原理图解
二位三通电磁阀符号，二位三通电磁阀原理，二位三通电磁阀图解阀芯的事情位置有几个，该电磁阀就叫几位电磁阀：阀体上的接口，也就是电磁阀的通路数，有几个通路口，该电磁阀就叫几通电磁阀即两位是指有两个事情位置可切换，三通是有三个通道通气。
好比：二位二通两位三通电磁阀原理电磁阀是一进一出（二个通道、最普凡是见）；个通道与气源毗连，别的一个通道与执行机构的进气口毗连二位三通电磁阀控制气体是一进一出一排气（事情位置有二个）；个通道与气源毗连，别的两个通道个与执行机构的进气口毗连，个与执行机构排气口毗连二位五通电磁阀控制气体是一进二出一排气（事情位置也是二个）；个进气孔接进气气源、个正动作发泄孔和个作发泄孔别离提供给目标装备的一正一作的气源、个正动作排气孔和个作排气孔安装三位五通电磁阀控制气体是一进二出一排气（但事情位置有三个）；个进气孔接进气气源、个正动作发泄孔和个作发泄孔别离提供给目标装备的一正一作的气源、个正动作排气孔和个作排气孔安装以下特此为大家提供二位三通电磁阀符号，二位三通电磁阀原理及二位三通电磁阀图解等说明。
此说明为本司内部技术结合国际型号编辑做出正确表示，希望对大家了解二位三通电磁阀有所帮助。
二位三通电磁阀符号：二位三通电磁阀是两个位置三个通气口，其中一个为进气口（），另两个为出气口（，当电磁阀得电励磁是，和通，失电时和通两位指阀芯有两个位置，三通就是三个口，一个进气口，口，或者口，一个工作口，口，一个排气口，口。
分为常开常闭。
常开工作原理就是通电后，阀芯产生动作，开启气路，断电之后阀芯复位，关闭气路。
符号见图。
→二位三通电磁阀工作原理：一进二出：当电磁阀线圈通电时，出介质端第一路打开，第二路关闭；当电磁阀线圈断电时，出介质端第一路关闭，第二路打开；二进一出：当电磁阀线圈通电时，进介质端第一路打开，第二路关闭；当电磁阀线圈断电时，进介质端第一路关闭，第二路打开；此内阀两进口端前必需加单向阀一进一出：常闭式当电磁阀线圈通电时，接口通向接口，接口关闭；当电磁阀线圈断电时，接口关闭，接口通向接口；常开式当电磁阀线圈断电时，接口通向接口，接口关闭；当电磁阀线圈通电时，接口关闭，接口通向接口；二位三通电磁阀原理图：电磁阀的事情原理【气动元件】利用电磁线圈通电时，静铁芯对于动铁芯产生电磁吸力使阀切换以改变气流方向的阀，称为磁控方向阀，简称电磁阀这种阀便于实现电、气联合控制，能实现远间隔操作。
两位两通和两位三通电磁阀判断方法
两位两通和两位三通电磁阀判断方法嘿，朋友们！今天咱来聊聊两位两通和两位三通电磁阀的判断方法，这可真是个有意思的事儿呢！你看啊，这电磁阀就好比是家里的水龙头，只不过它控制的不是水流，而是气路或者油路啥的。
那两位两通电磁阀呢，就像是一个简单的开关，要么开着让气或者油通过，要么就关着不让过。
而两位三通电磁阀呢，就稍微复杂点啦，就好像是一个多了一个出口的水龙头，可以让气或者油从不同的地方出去。
那怎么判断它们呢？咱先说说两位两通的。
你可以想象一下，就像你去检查一个门能不能正常开关一样。
你给它通上气或者油，看看是不是能顺利地通或者断，这很直观吧？如果它该通的时候不通，或者该断的时候不断，那肯定就有问题啦！然后是两位三通的。
这就像是走迷宫一样，你得搞清楚气或者油到底该往哪儿走。
你给它不同的状态，看看各个出口的情况。
比如说，你让它在一个状态下，气应该从这个出口出来，结果从别的地方跑了，那肯定不对呀！哎呀，这其实并不难理解吧？就跟咱平时生活中的很多东西一样，只要你仔细观察，多琢磨琢磨，就能搞清楚啦！你想想，要是你连家里的电器开关都能搞明白，这电磁阀也不在话下呀！其实啊，不管是两位两通还是两位三通电磁阀，它们都是为了帮助我们更好地控制一些东西。
就像我们走路需要知道往哪儿走一样，它们就是帮我们指引气或者油该怎么走的“小向导”。
所以啊，朋友们，别害怕去研究这些东西。
它们虽然看起来有点复杂，但只要你用心，肯定能搞清楚的。
你说是不是？咱可不能被这点小困难给吓住了呀！总之呢，判断两位两通和两位三通电磁阀其实并不神秘，也不可怕。
只要我们有耐心，有好奇心，就能把它们搞明白。
就像我们能搞清楚很多其他的事情一样，只要我们愿意去尝试，去探索。
加油吧，朋友们，让我们一起成为这些电磁阀的“好朋友”，让它们更好地为我们服务！。

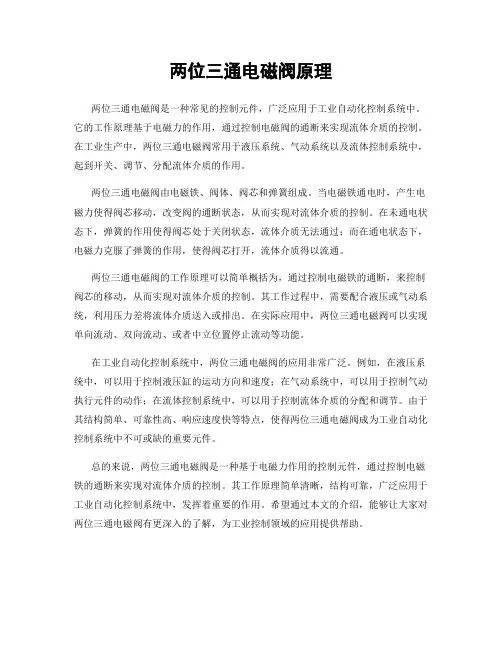

两位三通电磁阀原理
两位三通电磁阀原理
两位三通电磁阀是一种常见的控制元件，广泛应用于工业自动化控制系统中。
它的工作原理基于电磁力的作用，通过控制电磁阀的通断来实现流体介质的控制。
在工业生产中，两位三通电磁阀常用于液压系统、气动系统以及流体控制系统中，起到开关、调节、分配流体介质的作用。
两位三通电磁阀由电磁铁、阀体、阀芯和弹簧组成。
当电磁铁通电时，产生电磁力使得阀芯移动，改变阀的通断状态，从而实现对流体介质的控制。
在未通电状态下，弹簧的作用使得阀芯处于关闭状态，流体介质无法通过；而在通电状态下，电磁力克服了弹簧的作用，使得阀芯打开，流体介质得以流通。
两位三通电磁阀的工作原理可以简单概括为，通过控制电磁铁的通断，来控制阀芯的移动，从而实现对流体介质的控制。
其工作过程中，需要配合液压或气动系统，利用压力差将流体介质送入或排出。
在实际应用中，两位三通电磁阀可以实现单向流动、双向流动、或者中立位置停止流动等功能。
在工业自动化控制系统中，两位三通电磁阀的应用非常广泛。
例如，在液压系统中，可以用于控制液压缸的运动方向和速度；在气动系统中，可以用于控制气动执行元件的动作；在流体控制系统中，可以用于控制流体介质的分配和调节。
由于其结构简单、可靠性高、响应速度快等特点，使得两位三通电磁阀成为工业自动化控制系统中不可或缺的重要元件。
总的来说，两位三通电磁阀是一种基于电磁力作用的控制元件，通过控制电磁铁的通断来实现对流体介质的控制。
其工作原理简单清晰，结构可靠，广泛应用于工业自动化控制系统中，发挥着重要的作用。
希望通过本文的介绍，能够让大家对两位三通电磁阀有更深入的了解，为工业控制领域的应用提供帮助。
两位三通电磁阀的作用
两位三通电磁阀的作用1. 引言电磁阀是一种控制流体流动的装置，它利用电磁力产生的磁场控制阀门的开合，从而控制流体的通断。
两位三通电磁阀是一种常用的电磁阀类型，它具有多种不同的应用场景和功能。
本文将详细介绍两位三通电磁阀的作用，包括其基本原理、组成结构、工作方式以及应用领域。
同时将探讨电磁阀的优缺点，并对相关技术的发展趋势进行展望。
2. 两位三通电磁阀的基本原理两位三通电磁阀是指具有两个工作位置和三个流体通道的电磁阀。
其基本原理是利用电磁力控制阀门的开合，从而改变流体的通断和流向。
两位三通电磁阀通常由电磁铁、阀芯、阀体和密封件组成。
当电磁铁通电时，产生的磁场使得阀芯受到磁力作用而向一个位置移动，从而改变通道的流通状态。
在两位三通电磁阀中，常见的工作位置包括通断位置和切换位置。
通断位置下，阀芯封闭一个通道，使流体无法通过或停止流动；切换位置下，阀芯改变通道的连接方式，使流体可以切换流向。
3. 两位三通电磁阀的工作方式两位三通电磁阀具有多种不同的工作方式，主要包括直接驱动式、间接驱动式和专用驱动式。
直接驱动式的两位三通电磁阀具有较简单的结构，其中电磁铁直接驱动阀芯移动。
它们具有响应速度快、动力强大、可靠性高的特点，适用于流量较小的场合。
间接驱动式的两位三通电磁阀通常采用柱塞或膜片等结构，它们通过柱塞或膜片的运动来控制阀芯的移动。
它们具有结构简单、体积较小、使用寿命长的特点，适用于中小流量的场合。
专用驱动式的两位三通电磁阀通常应用于特殊场合，如高压、高温、腐蚀性介质等。
它们常采用特殊的结构和材料，以满足特殊工况的需求。
4. 两位三通电磁阀的应用领域两位三通电磁阀广泛应用于各个工业领域，包括工程机械、冶金、化工、食品加工、医疗设备等。
以下是几个常见的应用领域：4.1 液压与气动系统两位三通电磁阀在液压与气动系统中起着关键的作用。
通过控制液体或气体的流动方向和通断，实现工作环境的转换、切换和控制。
例如，在液压系统中，两位三通电磁阀可用于控制液压缸的伸缩和缩回，实现机械装置的运动。
两位三通电磁阀
两位三通电磁阀1. 简介两位三通电磁阀，也称为3/2电磁阀，是常用的控制元件之一。
它具有两个工作位和三个通道，用于控制气体或液体的流动。
通过电磁铁的控制，可以改变阀门的工作状态，使其开启或关闭通道，从而根据需要控制流体的流向或流量。
两位三通电磁阀具有体积小、结构简单、响应速度快等优点，被广泛应用于气动控制、液压控制以及工业自动化领域。
2. 结构和工作原理两位三通电磁阀的结构一般由阀体、阀芯、电磁铁等部件组成。
阀体是整个电磁阀的外壳，通常由金属材料制成，具有一定的强度和耐腐蚀性能。
阀芯是电磁阀的核心部件，通常由磁导材料制成。
电磁铁由线圈和铁芯组成，当电流通过线圈时，会产生磁场吸引铁芯，从而改变阀芯的位置。
电磁阀的工作原理是通过电磁铁的控制，使阀芯在不同的工作位之间转换。
在休眠状态下，阀芯通常处于一个工作位，阀门关闭，流体无法通过。
当电流通过线圈时，电磁铁产生磁场，吸引阀芯使其移动到另一个工作位。
阀芯移动后，通道的连通状态会改变，使得流体可以流经不同的通道。
通过控制电流的开关，可以实现阀门的开关控制，从而控制流体的流动。
3. 使用场景两位三通电磁阀广泛应用于各种领域，包括但不限于以下几个方面：3.1 气动控制在气动控制系统中，两位三通电磁阀常用于控制气体的流动方向和流量。
通过控制电磁铁的通电时间和间隔时间，可以实现气动元件的控制，如气缸的伸缩、气源的开关等。
3.2 液压控制在液压控制系统中，两位三通电磁阀常用于控制液体的流动方向和流量。
通过控制电磁铁的电流开关，可以实现液压元件的控制，如液压缸的伸缩、液体泵的启停等。
3.3 工业自动化在工业自动化系统中，两位三通电磁阀常用于控制流体的流动。
通过与传感器、PLC等设备的联动，可以实现自动化生产线的控制。
例如，根据产品的检测结果，控制两位三通电磁阀的开关，使得流体在不同的通道中流动，从而实现产品的分拣和分类。
4. 选型和安装在选型两位三通电磁阀时，需要考虑以下几个因素：•工作介质和压力：根据实际工作场景的需求，选择合适的电磁阀材料和耐压能力。
二位三通先导电磁阀工作原理
二位三通先导电磁阀工作原理二位三通先导电磁阀，听起来是不是有点复杂？其实它的工作原理跟我们生活中一些简单的事情有点像，大家听我慢慢说。
想象一下你在家里的水龙头上，一拧就能控制水流。
这种电磁阀也是类似的道理，不过它控制的可不仅仅是水，可能还有气体、油液等等，真的是个多才多艺的小家伙。
这玩意儿的核心其实就是个“开关”，不过它可不是什么普通的开关，而是通过电磁力来工作的。
简单来说，你只需要给它通电，它就能快速地打开或者关闭，简直像魔术一样！这个过程就像你在打电话给朋友，让他来开门一样，一声令下，门就开了，方便又快捷。
它有两个主要的通道，一个是进气口，另一个是出气口。
电流一通，电磁阀内部的小“杆子”就会移动，来决定气体或者液体的去向。
就像你在分发糖果，有人给你发了好几颗糖，你得决定把哪些分给谁，这个“决定”就靠电磁阀的内部结构来实现。
这个过程还挺有趣的，有时候你会觉得它就像是个小精灵，灵活自如地在操控着各种流体，真是令人着迷。
再说说它的应用吧，二位三通先导电磁阀的身影可是在很多地方都能看到。
比如说在工厂里，那些大型的机器设备里，它帮助控制液体的流动，保持生产的顺畅；在汽车上，它还能调节油路，确保发动机的高效运转。
这可真是个小小的英雄，默默无闻地在背后支撑着整个系统，真是让人感动！大家对这种电磁阀的理解也可能会有些偏差，觉得它只是一块金属而已，但其实它背后隐藏着很多科学原理呢。
比如说，电磁阀的设计必须考虑到流体的压力、流量，甚至温度等因素。
想想看，这就像是你要做一道美味的菜，必须掌握好火候和调料，不然可就“翻车”了！所以，这些电磁阀设计师们可真是心思缜密，每一个细节都不容忽视。
说到故障，电磁阀也不是完美无缺的。
假如电磁阀坏了，那可就麻烦了，可能会造成液体泄漏，甚至引发安全隐患。
因此，定期的检查和维护是必不可少的。
就像你对待自己的车一样，要定期保养，才能保证它跑得更顺畅。
要是你不小心把它弄坏了，维修可就得花不少时间和精力，真是心累。
二位三通电磁阀的作用
二位三通电磁阀的作用电磁阀是一种控制液体或气体流动的装置，其中二位三通电磁阀是一种常见的电磁阀类型。
它的作用是通过电磁力控制阀门的开关状态，从而控制液体或气体在管道中的流动方向。
二位三通电磁阀具有以下的作用和应用场景。
1. 流体控制二位三通电磁阀可以用于控制液体或气体的流动，通过控制阀门的开关状态，可以实现流体在管道中的停止、通过和反向流动。
例如，在液压系统中，二位三通电磁阀可以控制油液的流向，实现液压缸的收缩和伸展，从而实现机械的运动控制。
在气动系统中，二位三通电磁阀可以控制气体的流向，实现气动元件的控制，如气缸的推拉动作。
2. 压力控制二位三通电磁阀还可以用于控制流体的压力。
在液压系统中，通过控制电磁阀的开关状态，可以实现液压系统的压力调节。
当系统中的压力达到设定值时，电磁阀会关闭，停止液体的流动，从而实现压力的控制和稳定。
3. 流量控制二位三通电磁阀可以用于控制流体的流量大小。
通过控制阀门的开口大小，可以调节液体或气体的流量。
在一些需要精确控制流量的场景中，二位三通电磁阀可以与流量传感器等设备配合使用，实现对流量的精确控制。
4. 自动化控制二位三通电磁阀广泛应用于自动化控制系统中。
通过与传感器、计时器、PLC等设备配合使用，可以实现复杂的自动化控制功能。
例如，在工业生产线上，二位三通电磁阀可以根据生产过程中的信号，自动控制机械设备的运行和停止，实现生产线的自动化控制。
5. 安全保护二位三通电磁阀在一些特殊场景中还具有安全保护的作用。
例如，在高压气体管道中，当管道破裂或发生故障时，电磁阀可以迅速关闭，切断气体流动，防止事故的发生。
在一些危险环境中，二位三通电磁阀也可以用于控制危险物质的流动，保障工作人员的安全。
总结起来，二位三通电磁阀在流体控制、压力控制、流量控制、自动化控制和安全保护等方面都发挥着重要的作用。
它们广泛应用于工业生产、机械设备、液压系统、气动系统等领域。
随着科技的不断发展，二位三通电磁阀的功能和性能也在不断提升，为各行各业的自动化控制提供了可靠的解决方案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
两位三通电磁阀
两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开‐关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。
两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开‐关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理
在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。
两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。
对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。
电磁阀一般选用日本SMC(高档一点，不过是小日本的产品)、台湾亚德客(实惠，质量也不错)或其它国产品牌等等。
在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。
线圈电压等级一般采用DC24V、AC220V等。
两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。
常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。
常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。
两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。
给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。
这相当于“自锁”。
基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。
电磁阀在液路系统中用来实现液路的通断或液流方向的改变，它一般具有一个可以在线圈电磁力驱动下滑动的阀芯，阀芯在不同的位置时，电磁阀的通路也就不同。
阀芯的工作位置有几个，该电磁阀就叫几位电磁阀：阀体上的接口，也就是电磁阀的通路数，有几个通路口，该电磁阀就叫几通电磁阀。
电磁阀安装后，一般所有接口都应该是连接好了的，所谓工作位置指的是阀芯的位置。
阀芯在线圈不通电时处在甲位置，在线圈通电时处在乙位置，阀芯在不同位置时，对各接口起到或接通或封闭的作用。
电磁阀二位是指电磁阀的阀芯有两个不同的工作位置（开、关）。
电磁阀二通、三通指电磁阀的阀体上有两个、三个通道口； 比如二位二通电磁阀是一进一出（二个通道、最普通常见） 二位三通电磁阀控制液体是一进二出（两出分别是一个常开一个常闭）；气动换向电磁阀是一进一出一排气；液压一进一出一回油。
国内外的电磁阀从原理上分为三大类（即：直动式、分步直动式、先导式），而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类（直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构)。
直动式电磁阀：
原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。
特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
分布直动式电磁阀：
原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。
先导式电磁阀：
原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
特点： 流体压力范围上限较高，可任意安装(需定制)但必须满足流体压差条件。
